Ввгнг(а)-ls характеристики. Особенности
ВВГнг – это наружный силовой кабель, который применяется для обеспечения электропитания:
- мобильных приборов;
- стационарных электроприборов.
ВВГнг LS (кабель) является универсальным и может работать в различных условиях.
Основные особенности:
- Возможно прокладывание шнура в местах, имеющих повышенную влажность, например в ванной.
- ВВГнг LS – кабель, который можно прокладывать на высоте, также он успешно применяется при укладке электросетей под землей или в шахте.
- Обладает огнестойкостью, не распространяет горение и не дымит под действием открытого огня.
- Технические характеристики провода позволяют его эксплуатировать на предприятиях нефтяной и химической промышленности.
Каждый тип кабеля данной серии обладает разными техническими параметрами. К примеру, допустимое рабочее напряжение должно быть максимум 0,6 кВ, но в сертификате изделия, в зависимости от его типа, может быть указано, что оно работает при более высоких показателях. Эксплуатационный срок ВВГнг LS и иных типов этой серии составляет примерно 20 лет, но, как правило, производители декларируют гораздо больший срок службы.
Такой провод чаще всего используется в наиболее опасных условиях, где есть достаточно высокая вероятность возгорания. Кабель отличается гибкостью и достаточно прочной изоляцией, повредить которую практически невозможно. Кроме того, ВВГнг LS – кабель, который отличается тем, что не поддается влиянию пара, влаги и агрессивных газов.
Расшифровка кабеля ВВГ нг ls
Расшифровка её незамысловата и, по сути, содержит в себе описание ключевых технических характеристик продукта. «ВВГ» означает «винил-винил-голый», что показывает, что используются два слоя из поливинилхлорида, а затем какой-либо защитный слой отсутствует. Буквы «нг» говорят о том, что кабель не распространяет горение. Ну а « ls » означает « Low Smoke », то есть, по-русски, низкий уровень дыма. Отсутствие буквы «А» означает, что рассматриваемый кабель – медный. Кстати, не удивляйтесь, если вам встретится менее привычная аббревиатура frls – это одно и то же. Просто « fr » означает « Fire Resistance », то есть устойчивый к огню, а это, по сути, то же, что и «нг». Применение ВВГ нг ls ввиду его свойств становится доступным в большем количестве мест, особенно на относительно опасных производствах.
Кабель марки ВВГ расшифровка
В 2010г. в России принят национальный стандарт ГОСТ 53769 – 2010 «Кабели силовые с пластмассовой изоляцией..», содержащий общие технические условия для изделий такого типа, рассчитанных на номинальное напряжение: 0,66; 1,0 и 3 кВ. Этим же документом вводится единая система маркировки для этого вида кабельной продукции. В соответствии с ней обозначение ВВГ расшифровывается следующим образом:
Таблица 1. ВВГ расшифровка
Вслед за аббревиатурой ВВГ идут цифры, с указывающие на количество жил и площадь сечения каждой. Рядом с площадью сечения ставится буквенный индекс, обозначающий их вид и форму: О – однопроволочные или М – многопроволочные, С – секторные, К – круглые. Далее, если в кабеле имеются проводник заземления и нулевой провод сечения меньшего, чем основные жилы, то через знак «+» идут их число и площадь сечения. Затем, в скобках N или PE и, наконец, – номинальное напряжение в кВ. ПРИМЕР:
Таблица 2.
Если в кабеле ВВГ все жилы равного сечения, то в условном обозначении они могут не делиться на группы, также могут отсутствовать индексы вида и формы, если площадь жил меньше 16мм 2 . В плоском кабеле сразу после ВВГ через тире добавляется буква П (ВВГ-П), все остальное не меняется.
Обозначение пожаробезопасности
Кроме прочих обозначений, отдельное внимание необходимо уделить маркировке пожарной безопасности, что имеет очень важное значение. Основные параметры:
- Проводник нг-frhf можно использовать для группового проведения — в случае пожара огонь не будет распространяться. Это обусловлено тем, что в процессе горения не будут образовываться газообразные вещества.
- Обозначение нгfr-ls свидетельствует о низком распространении дыма и газообразных веществ. Такое изделие также допустимо использовать при групповом проведении.
- Маркировка нг-hf указывает на то, что в случае групповой проводки при возникновении пожара не образуются активно-коррозионны газообразные вещества. Кроме того, такой проводник не горит.
- Буквы нг-LS свидетельствуют о низком уровне выделения дыма и газа. При попадании на кабель открытого огня горение не распространяется.

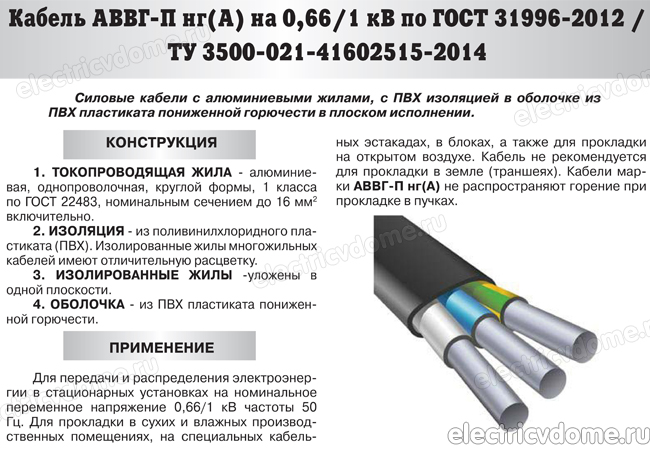

- Кабель ВВГ-Пнг A — расшифровка указывает на то, что проводник плоский и не подвержен горению даже в открытом огне.
Вам это будет интересно Характеристика гибкого металлорукава для кабеля
Если руководствоваться этой информацией, то можно без труда определить, как расшифровываются популярные проводники. Некоторые из них:

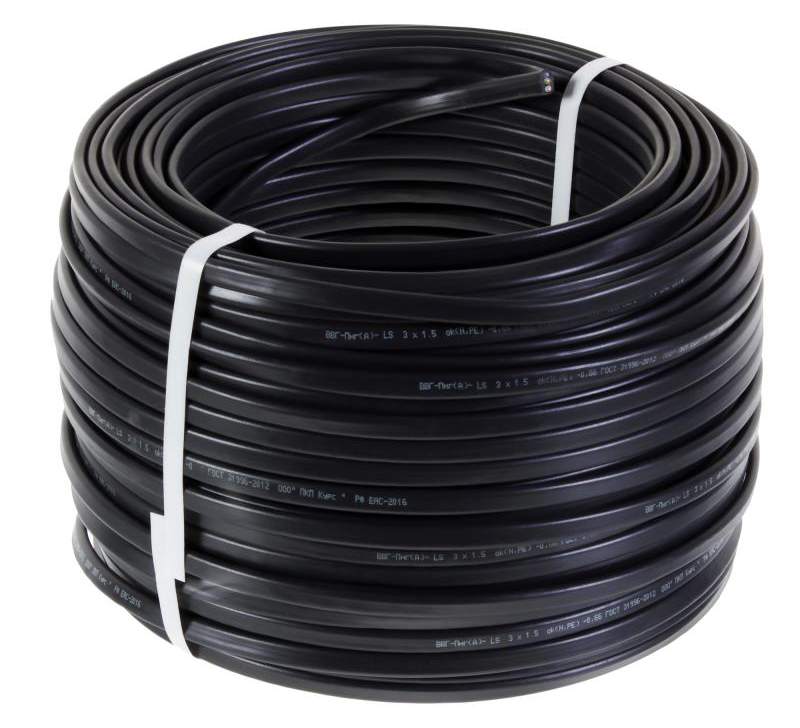

- ВВГ-Пнг — плоский негорючий кабель, без брони, внешние и внутренние оболочки которого изготовлены из поливинилхлорида.
- ВВГнг А LS — проводник, внутренний и наружный слой которого выполнен из ПВХ, негорючий, выделяется низкий уровень дыма, жилы сделаны из меди.
- У провода ВВГ-Пнг А LS расшифровка полностью совпадает с предыдущим, единственное отличие состоит в том, что этот вид кабеля плоский.
Технические характеристики и выбор кабеля ВВГ
Поливинилхлоридные оболочки жил и самого кабеля достаточно хорошо защищают его и обеспечивают многолетнюю (30 — 40 лет) эксплуатацию в условиях даже повышенной (до 98%) влажности, при температурах от -50 до +50°С, и даже длительном нагреве его жил до 70°С. Бытовой кабель ВВГ соответствующих сечений рассчитан на подключение любых стационарных электроприборов мощностью от 0,6 до 6 кВт внутри помещений или снаружи, при помещении его в защитный кожух, гофрошланг или трубу.
Он выдерживает перегибы с радиусом в 10 диаметров изоляции, а плоский и большие. Не рекомендуется его укладка в земле вне электроканализации.
О том, как производят различные кабели ВВГ, рассказывается в видеоролике:
Подбор же кабеля ВВГ по мощности следует производить, используя таблицу.
А для не желающих ею пользоваться, скажем, что:
- для подключения приборов освещения будет достаточным сечение жил кабеля ВВГ в 1,5 мм;
- для большинства розеток без перспективы подключения к ним очень мощных потребителей – 2,5 мм;
- для постов с возможным одновременным подключением электрочайника, микроволновки и еще чего-нибудь мощного – 4 мм;
- для электроплит – желательно не менее 6 мм.
При покупке кабеля ВВГ необходимо знать еще некоторые вещи. Сечения жил, указанное на его маркировке, соответствует в кабельной продукции, выпускаемой по ГОСТу. Часть же ее производят по ТУ (техническим условиям), занижая при этом сечения с целью экономии и удешевления продукции, что приводит к снижению мощностных показателей кабелей. Поэтому лучше при покупке брать с собой штангенциркуль и калькулятор.
Есть еще один момент, который вы обязаны учитывать. В последнее время на рынке России появилось достаточно много кабелей ВВГ, в основном китайского производства, с многопроволочными жилами, где используют обмедненную стальную проволоку. Не специалист эту подделку определит не сразу, а показатели у такого кабеля совсем другие, да и пайка его крайне затруднена.
Обзор кабеля ВВГнг (LS)
Кабель ВВГнг (LS) является одним из наиболее распространенных типов кабелей, используемых для передачи электрической энергии и сигналов в различных отраслях. В данном разделе мы рассмотрим основные аспекты и характеристики кабеля ВВГнг (LS).
- Определение и расшифровка термина «ВВГнг (LS)»:
- Основные характеристики кабеля:
- Сечение: Кабель ВВГнг (LS) может иметь различное сечение в зависимости от требуемой мощности и применения. Обычно используемые сечения варьируются от 0,5 мм² до 240 мм² и выше.
- Количество жил: Кабель может иметь различное количество медных жил, например, от одноядерного до многожильного.
- Тип изоляции: Кабель ВВГнг (LS) имеет обычно поливинилхлоридную (ПВХ) изоляцию, обеспечивающую электрическую изоляцию между проводниками.
- Оболочка: Оболочка кабеля может быть также выполнена из поливинилхлорида (ПВХ) или других материалов, обеспечивающих защиту проводников от внешних воздействий и механических повреждений.
- Сравнение с другими типами кабелей и их преимущества:
- ВВГнг (LS) отличается от других типов кабелей, таких как ВВГ, ВВГп, ВВГпн и других, своими негорючими свойствами. В случае пожара такие кабели выделяют минимальное количество дыма и токсичных газов, что повышает безопасность людей и имущества.
- Кабель ВВГнг (LS) также отличается гибкостью, что облегчает его укладку и монтаж в труднодоступных местах.
- Он широко применяется во многих отраслях, включая строительство, промышленность, энергетику, телекоммуникации и т.д.
Обзор кабеля ВВГнг (LS) предоставляет базовое представление о его характеристиках и преимуществах. Однако перед применением кабеля необходимо учесть конкретные требования и стандарты, а также обратиться к актуальной документации и специалистам в области проводки и электротехники.
Применение и расшифровка ВВГнг а ls
Помимо определения уровня пожарной безопасности, кабели испытывают на поражающие моменты: испарение коррозионно-активных газов, дымообразовании. По результатам опытов, присваиваются дополнительные маркировки.
Описание способов тестирования изложено в государственных стандартах об Испытании электрических и оптических кабелей в условиях воздействия пламени:
- Категория AF/R – ГОСТ Р МЭК 60332-3-21;
- Категория А – ГОСТ Р МЭК 60332-3-22;
- Категория В – ГОСТ Р МЭК 60332-3-23.
При проверке, кабель подвергается воздействию огня газовой горелки, время испытания, метод прокладки и прочие параметры отличаются. После окончания опыта, измеряют длину обгоревшего участка и, если показатель не превышает норму, то присваивают соответственную маркировку.
Больший объем горючих материалов не дает большее распространение горения. Кабель с наибольшей нагрузкой при испытании, но с таким же результатом, является более безопасным и отличается повышенной прочностью.
К аббревиатуре ВВГнг могут добавлять индекс, о:
- Пониженном выделении дыма и газа при термическом воздействии – LS.
- Огнестойкости с пониженным выделением газа и дыма – FRLS.
- Отсутствии выделяемых коррозионно-активных газообразных химических элементов при тлении или горении – HF.
Благодаря своим характеристикам, ВВГнг А LS используется в условиях повышенного уровня влажности, им выполняют открытую, скрытую проводку, Назначение к использованию – прокладка силовой линии в бытовых и промышленных условиях. Нельзя допускать механических нагрузок.
Конструкция провода
- По своей форме жилы бывают секторными или круглыми.
- Каждая жила имеет индивидуальную изоляцию из поливинилхлорида. Ее толщина должна составлять не менее 0,3 мм. Изоляция должна заполнять все промежутки между жилами, не оставляя никаких пустот.
- Жилы могут быть выполнены в виде единого провода или скручиваться из нескольких. В последнем случае (это более характерно для секторальных проводов) производители могут отказаться от индивидуальной поливинилхлоридной изоляции, покрыв скрутку внахлест слоем термоскрепленного полотна или полиэтилентерефталатной пленки.

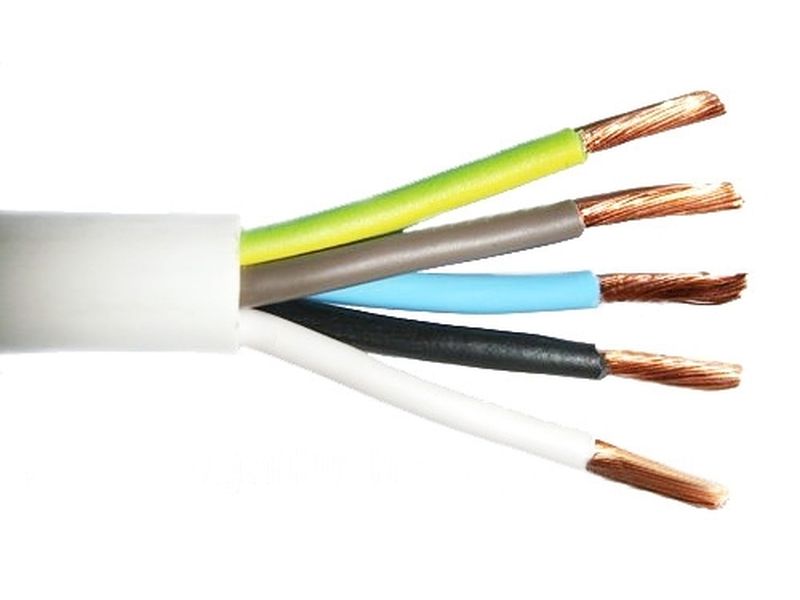

- Как правило, токопроводящие жилы маркируются разными цветами для удобства при проведении монтажных работ.
- Кабель может иметь жилы заземления и нулевые. Они могут отличаться не только расцветкой (заземление – желто-зеленые, нулевые – голубые), но и площадью сечения. В таком случае это также отображается в маркировке провода, например, ВВГнг LS 5х10 + 1х5(N).
Продукция данного типа выпускается под напряжение 660 В и 1000 В при стандартной частоте переменного тока 50 Гц. Провода в этом случае будут отличаться толщиной изоляционных слоев, а следовательно, и диаметром. Так, кабель ВВГнг LS 3х2,5 на 660 В имеет номинальный наружный диаметр 9,3 мм, а такой же кабель, но рассчитанный на 1000 В – 10,2 мм.
Описание и конструкция кабеля ВВГнг-LS
Провод ВВГнг-LS – кабель силовой с медными токопроводящими жилами с изоляцией и оболочкой из ПВХ-пластиката без защитных покровов (брони). К обозначению марки кабеля ВВГ добавляются буквы «нг-LS» если изоляция и оболочка кабеля выполнена из пластиката, не распространяющего горения и низким дымо/газоотделением.
– отсутствие буквы «А» в начале – медные жилы;
– первая «В» – изоляция из ПВХ-пластиката не распространяющего горения и низким дымо/газоотделением;
– вторая «В» – оболочка из ПВХ-пластиката не распространяющего горения и низким дымо/газоотделением;
– «Г» – отсутствие брони (голый).
Кабель ВВГнг-LS может иметь от одной до шести жил сечением от 1,5 мм2до 240 мм2.
Диапазон сечений жил в зависимости от их числа и рабочего напряжения кабеля показан в таблице.
| Число жил | Номинальное сечение,мм2 | |
|---|---|---|
| кабель на 0,66 кВ | кабель на 1 кВ | |
| 1,2,3,4 | 1,5 – 50 | 1,5 – 240 |
| 5,6 | 1,5 – 25 | 1,5 – 25 |
Двухжильные кабели должны иметь жилы одинакового сечения. Трех-, четырех- и пятижильные кабели должны иметь все жилы одинакового сечения или одну жилу меньшего сечения (жилу заземления или нулевую). Шестижильные кабели должны иметь четыре жилы равного сечения и две жилы меньшего сечения.
Сечения нулевых жил (в случае меньшего сечения, чем основные) и жил заземления в зависимости от сечения основных жил до 50 мм2 приведены ниже.
| Основные жилы | 1,5 | 2,5 | 4 | 6 | 10 | 16 | 25 | 35 | 50 |
| Нулевая жила | 1,5 | 1,5 | 2,5 | 4 | 6 | 10 | 16 | 16 | 25 |
| Жила заземления | 1,0 | 1,5 | 2,5 | 2,5 | 4 | 6 | 10 | 16 | 16 |
Номинальные и минимальные значения толщины изоляции для кабелей сечением до 50 мм2 на рабочее напряжение 0,66 кВ и 1 кВ приведены в таблице. Верхнее предельное отклонение не нормируют.
| Напряжение кабеля, кв | Номинальное сечение жил, мм | Номинальная толщина изоляции, мм | Минимальная толщина изоляции,мм |
|---|---|---|---|
| 0,66 | 1 – 2,5 | 0,6 | 0,44 |
| 4 и 6 | 0,7 | 0,53 | |
| 10 и 16 | 0,9 | 0,71 | |
| 25 и 35 | 1,1 | 0,89 | |
| 50 | 1,3 | 1,07 | |
| 1 | 1-2,5 | 0,8 | 0,62 |
| 4-16 | 1,0 | 0,8 | |
| 25 и 35 | 1,2 | 0,98 | |
| 50 | 1,4 | 1,16 |
Толщина оболочки провода ВВГ-LS зависит от диаметра по скрутке изолированных жил под оболочкой. Номинальные и минимальные значения толщины оболочки приведены в таблице. Верхнее предельное отклонение не нормируется
| Диаметр под оболочкой, мм | Номинальная толщина изоляции, мм | Минимальная толщина изоляции,мм |
|---|---|---|
| До 6 | 1,2 | 0,92 |
| 6 – 15 | 1,5 | 1,18 |
| 15 – 20 | 1,7 | 1,35 |
| 20 – 30 | 1,9 | 1,52 |
| 30 – 40 | 2,1 | 1,69 |
Способы прокладки провода ВВГнг
Область использования кабеля различна. Как и любую электромагистраль, кабель типа ВВГнг можно проложить открытым и закрытым способом. Открытый способ разрешён на улице, по поверхностям зданий, выполненным из негорючих материалов.
К примеру:
- Бетон;
- Кирпич;
- Гипс;
- Поверх отштукатуренной стены и пр.
Разрешается производить прокладку и по подвесным сооружениям (трос). Эти сооружения должны быть очень надёжны, поскольку должны исключать какое-либо механическое влияние на кабель (провисание, растяжение). При возможности механического воздействия на электрокабель, необходимо обеспечить его дополнительную защиту, либо, если проводка идёт по деревянным поверхностям, то используют трубы, металлорукав, гофру и прочие типы защиты. Скрытый способ протяжки кабеля наиболее распространён в жилых помещениях. Он прокладывается в пустотах конструкций помещения, штробах, покрытых затем сверху штукатуркой. При такой прокладке электрокабеля, риск его повредить очень низкий, в связи с чем, дополнительная защита не нужна. Лишь в постройках из дерева используются защитные трубы и прочие материалы для снижения риска возгорания.
Кабель ВВГнг-LS выполняет передачу и распределение электрического тока в устройствах постоянного типа. Особенность проводника ВВГнг-LS заключается в его повышенной защите от возгорания.
Расшифровка маркировки: буквами «В» обозначается виниловый, а «г» – открытый, голый. То есть два слоя состоят из поливинилхлорида, защитного слоя нет. Расшифровка букв «нг» – не горит. Значение маркировки «ls» означает низкую степень дыма. Полное название ВВГнг(А)-LS.
- Структура и характеристики
- Разновидности кабеля
- Кабель ВВГнг-п-LS: структура
- Область применения
Лучший кабель для проводки в квартире. NYM и ВВГнг-LS — отличия, характеристики.
На сегодняшний день существует огромный выбор кабельной продукции и разобраться досконально в их обозначениях и названиях без специальной литературы могут даже не все электрики. Первый вопрос, который встает перед потребителем решившим сделать ремонт электропроводки у себя дома – а какой кабель мне выбрать?
Рассмотрим только те виды кабеля, которые чаще всего нужно использовать при монтаже и замене электропроводки внутри квартиры или дома. Найти их в строительных магазинах не составляет большого труда.
Однако при покупке вы должны точно знать, что означают их буквы в сокращении, когда нужно применять ту или иную марку, и можно ли заменить один кабель другим, если какого-то из видов не оказалось в продаже.
Первый самый распространенный и наиболее правильный вариант кабеля – это ВВГнг и его разновидность ВВГнг-LS. Кабель из себя представляет следующую конструкцию:
Бывает одножильным и многожильным. При этом жила однопроволочная до сечения 25мм2. Чаще всего имеет плоскую форму, что бывает очень удобным, при закладывании его в узкую штробу в вертикальном положении.
Да и в пластиковых кабельных каналах удобно укладывать провод именно такой формы. При этом не забывайте, что в кабельном канале после укладки должно оставаться еще 40% свободного места.
Прежде всего, расшифруем все буквы в аббревиатуре. Нередко многие задаются вопросом, что же они обозначают? означает, что изоляция сделана из полиВинилхлоридного материала оболочка кабеля также выполнена из полиВинилхлоридной изоляции кабель Голый, без какого-либо защитного бронированного покрова Чтобы просто запомнить, электрики между собой его называют:
Некоторые марки после ВВГ имеют в названии дополнительные буковки:
расшифровывается как ”плоский” обозначает что кабель не горючий, хотя более правильно будет “не поддерживающий горение” кабель не горючий даже при прокладке в пучках
Негорючий, по причине применения специальной изоляции, не поддерживающей горение, как основной жилы, так и внешней оболочки. При коротком замыкании такая изоляция обволакивает жилы и не дает им гореть.
Многие ошибочно рассказывают о добавлении меловой смеси в изоляцию жил данного кабеля, якобы для снижения горючести. Никакого мела там нет.
В саму изоляцию добавляют только краситель, иначе качественного изделия не получить.
Единственно для чего может быть использована мелонаполненная смесь – исключительно для разделения изоляции от оболочки.
Для этого жилы в процессе производства предварительно обваливают в меловой ванне. Кроме этого такая технология помогает не слипаться жилам внутри оболочки.
Помните, что свойство не гореть для кабеля, это только часть задачи. Нужно чтобы огонь затухал и не распространялись опасные продукты горения, а для этого необходимо вытеснить кислород из этой самой зоны. В ПВХ оболочке ВВГнг-LS есть хлор и другие добавки, которые и выполняют эту функцию.
Именно из-за этого, марку ВВГнг-LS в первую очередь и рекомендуют для монтажа проводки внутри дома, офиса, квартиры. это сокращение от Low Smoke, то есть низкое дымо- и газовыделение

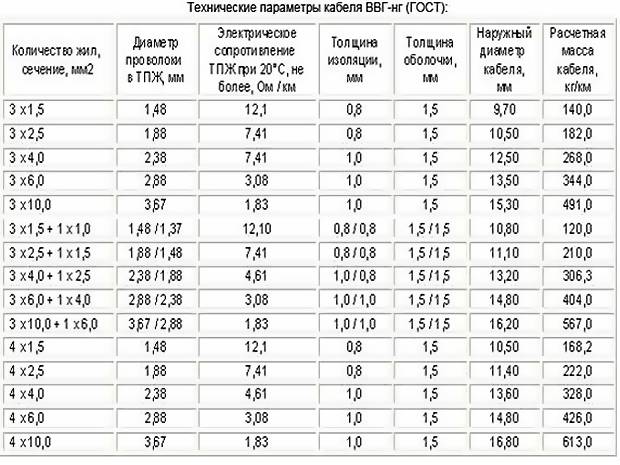

Все технические данные наиболее применяемых сечений кабеля ВВГнг-LS, таких как номинальный ток, вес, сопротивление представлены в таблицах ниже:
Один немаловажный совет – даже если у вас в доме еще нет заземляющего провода и система TN-C, а не TN-C-S, все равно всегда покупайте только трехжильный кабель.
Таким образом, вам не придется заново переделывать все проводку при изменении системы заземления. Ну а в крайнем случае, третья жила всегда будет оставаться резервной, если на фазной или нулевой жиле случится обрыв.
Часто задаются вопросом, а можно использовать простой ВВГнг, без индекса LS? Правила, которые за последние годы существенно поменялись говорят, что для прокладки внутри жилых помещений, простой ВВГнг запрещен.
Такую марку можно использовать только снаружи здания. Смотри ГОСТ 31565-2012 – скачать.
Объясняется это тем, что он хоть и не горит, зато под воздействием пламени выделяет огромное количество токсичных веществ. А ведь именно из-за продуктов горения, а не от огня и погибает при пожарах большинство людей.

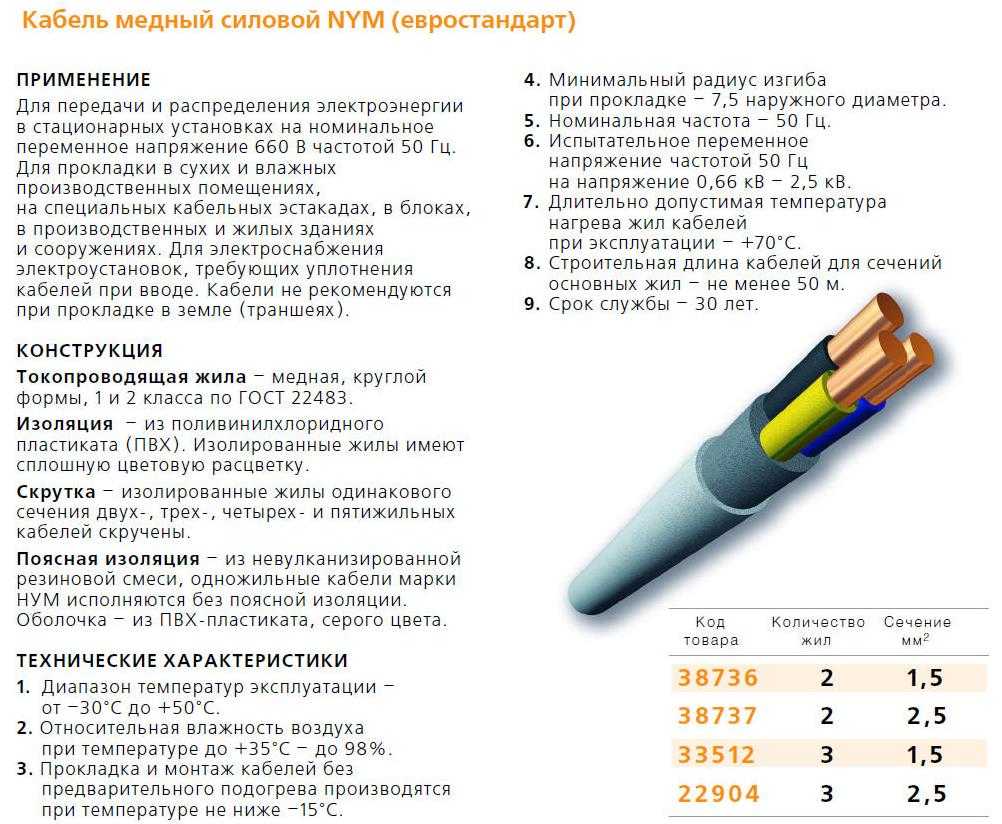

Следующая марка пригодная для монтажа проводки внутри помещений – кабель NYM. Это обозначение международное и пришло к нам из Германии.
Буква N (Normenleitung) означает соответствие немецкому стандарту VDE – союз немецких электриков. Y (Isolierung der Adem aus Polyvinylchlorid) – материал изоляции жил поливинилхлорид, также как и у ВВГ.
M (Mantelleitung) – монтажный кабель c защитной оболочкой для прокладки внутри зданий и сооружений
domikelectrica.ru
Температура прокладки кабеля ВВГ
Силовой кабель ВВГ достаточно стойкий, эксплуатироваться может при температурах от –50 до +50 градусов по Цельсию, при этом при относительной влажности до 99%.
Также допускает предельный нагрев до +70 градусов по Цельсию, что является очень хорошим показателем. Однако прокладка кабеля и его монтаж должны осуществляться в самых приятных температурных показателях, о чём, к сожалению, частенько забывают новички.
Итак, в случае самостоятельного монтажа и прокладки кабеля ВВГ, с учетом отсутствия предварительного прогрева помещения необходимо принимать к сведению, что температура должна быть не ниже –15 градусов по Цельсию.
При этом максимальным показателем является температура не выше +30 градусов.
Также учитывайте показатели влажности. В случае если она высокая, то в такой ситуации минусовый показатель должен находиться на уровне –5 градусов, а плюсовой показатель не выше, чем +25 градусов по Цельсию.
Применение
Силовой кабель, например, ВВГнг а LS 3х1,5, предназначен для прокладки внутри помещений, где подразумевается присутствие людей. Этому способствует его способность не поддерживать горение и выделять минимальное количество ядовитых веществ при нагревании. Это могут быть жилые дома, офисы, магазины и так далее.
Прокладку проводов этого типа производят при температуре не ниже -15˚С, в противном случае потребуется дополнительный подогрев.
При монтаже минимальный радиус изгиба проводника не должен составлять меньше 7–10 его наружных диаметров.
Ведущими производителями кабелей ВВГнг LS в России являются отечественные фирмы:
- Московское ЗАО «Москабельмет»;
- Санкт-Петербургское ЗАО «Севкабель»;
- Подольское ЗАО «НП «Подольсккабель»;
- Смоленское ООО «Конкорд».
При соблюдении условий эксплуатации и периодическом осмотре изоляции производители обещают 30-летний срок нормального использования кабеля и дают пятилетнюю гарантию с момента монтажа проводки.
https://www.youtube.com/embed
Кабель ВВГнг-LS выполняет передачу и распределение электрического тока в устройствах постоянного типа. Особенность проводника ВВГнг-LS заключается в его повышенной защите от возгорания.
Расшифровка маркировки: буквами «В» обозначается виниловый, а «г» – открытый, голый. То есть два слоя состоят из поливинилхлорида, защитного слоя нет. Расшифровка букв «нг» – не горит. Значение маркировки «ls» означает низкую степень дыма. Полное название ВВГнг(А)-LS.
- Структура и характеристики
- Разновидности кабеля
- Кабель ВВГнг-п-LS: структура
- Область применения
Применение кабеля ВВГнг (LS)
Кабель ВВГнг (LS) широко используется в различных отраслях и областях, включая:
- Промышленность: Кабель ВВГнг (LS) применяется в промышленных комплексах для электроподвода и передачи сигналов. Он подходит для использования в условиях повышенной нагрузки, вибрации и агрессивной среды.
- Строительство: Кабель ВВГнг (LS) широко применяется в строительстве для электропроводки зданий, офисов, торговых центров и других объектов. Он может использоваться как внутри помещений, так и на открытом воздухе.
- Энергетика: Кабель ВВГнг (LS) находит применение в энергетических системах, включая распределительные сети, подстанции и электростанции. Он способен выдерживать высокие токовые нагрузки и обеспечивает надежную передачу электроэнергии.
- Телекоммуникации: Кабель ВВГнг (LS) может использоваться для передачи данных и сигналов в телекоммуникационных системах. Он обеспечивает надежное соединение и минимизирует помехи.
Преимущества и особенности использования кабеля ВВГнг (LS) в различных областях:
- Негорючесть: Кабель ВВГнг (LS) обладает высокими свойствами негорючести, что является важным фактором безопасности при возникновении пожара.
- Самозатухание: Кабель ВВГнг (LS) обладает свойством самозатухания, что предотвращает распространение огня по всей длине кабеля.
- Гибкость: Кабель ВВГнг (LS) обладает гибкой конструкцией, что облегчает его укладку и монтаж в труднодоступных местах.
- Устойчивость к внешним воздействиям: Кабель ВВГнг (LS) обладает хорошей устойчивостью к влаге, агрессивным средам, воздействию ультрафиолетовых лучей и механическим повреждениям.
- Долговечность: Кабель ВВГнг (LS) имеет высокую степень надежности и долговечности, что позволяет использовать его в критических системах с высокими требованиями к надежности.
Совместимость с другими системами проводки и коммуникаций:
Кабель ВВГнг (LS) обычно совместим с другими системами проводки и коммуникаций, такими как различные виды кабельных лотков, гофрированные трубы и кабельные каналы. Он может быть использован в комбинации с различными типами разъемов и соединителей, обеспечивая гибкость и удобство в установке и эксплуатации.
Ниже приведена таблица, иллюстрирующая основные характеристики и параметры кабеля ВВГнг (LS):
| Характеристика | Значение/Описание |
|---|---|
| Тип кабеля | ВВГнг (LS) |
| Сечение проводников | Различные варианты: от 0,5 мм² до 240 мм² и выше |
| Максимальное напряжение | Обычно до 750 В (в зависимости от варианта) |
| Максимальная рабочая температура | Обычно до 70°C (в зависимости от варианта) |
| Минимальная радиус изгиба | Варьируется в зависимости от сечения и типа |
| Стандарты соответствия | ГОСТ, IEC, EN и другие |
Примеры из практики:
- Применение в промышленности:
Кабель ВВГнг (LS) используется для электроснабжения и передачи сигналов в промышленных предприятиях, таких как заводы, шахты, нефтеперерабатывающие комплексы и другие. Он обеспечивает надежную передачу электроэнергии и данных в условиях повышенной нагрузки и агрессивной среды. - Применение в строительстве:
Кабель ВВГнг (LS) широко используется при проведении электропроводки в зданиях, офисах, торговых центрах и других объектах. Он обладает высокой гибкостью, что упрощает его монтаж и укладку в труднодоступных местах, а также обеспечивает электрическую безопасность. - Применение в энергетике:
Кабель ВВГнг (LS) применяется в энергетических системах, включая распределительные сети, подстанции и электростанции. Он способен выдерживать высокие токовые нагрузки и обеспечивает надежную передачу электроэнергии на большие расстояния. - Применение в телекоммуникациях:
Кабель ВВГнг (LS) используется для передачи данных и сигналов в телекоммуникационных системах, включая сети передачи данных, локальные компьютерные сети и системы видеонаблюдения. Он обеспечивает минимальные помехи и гарантирует стабильную передачу информации.
Это лишь некоторые примеры применения кабеля ВВГнг (LS) в различных областях. Фактическое применение может варьироваться в зависимости от конкретных требований и условий эксплуатации.
Расшифровка аббревиатуры
- буква А в начале аббревиатуры означает, что материал жилы – алюминий, если буква А в названии кабеля отсутствует, то жила изготовлена из меди;
- первая буква В указывает на материал, применяемый для внутренней изоляции, этой буквой кодируют поливинилхлорид;
- вторая В обозначает материал, из которого изготовлена наружная оболочка, она указывает на поливинилхлорид;
- буква Г указывает на отсутствие защитного покрытия (Г – голый);
- буквы нг указывают на то, что провод не поддерживает горение;
- английские буквы ls (low smoke) информируют о том, что провод имеет пониженное дымовыделение;
- буква П обозначает, что в кабеле имеется внутренняя оболочка из термопластичного полиэтилена;
- буквы Бб свидетельствуют о наличии бронированного покрытия из стальной ленты;
- буквы Шв дают информацию о наружном слое из поливинилхлоридного шланга.
Испытание проводов
Чтобы поставить на провод маркировку, указывающую на нераспространение горения, необходимо протестировать провод различными способами. Для проведения проверки в лабораторных условиях воссоздаются условия реального пожара. После этого лаборант при помощи специального оборудования измеряет прозрачность воздуха внутри комнаты с огнём. Эти измерения необходимо провести как в нормальных условиях, так и после возгорания.
Дым уменьшит светопроницаемость помещения, и это зафиксирует прибор. В результате обученный работник вычислит соотношение светопроницаемости до проведения опыта, а также после возгорания. Чтобы провод успешно прошёл проверку, изменение прозрачности внутри помещения должно составлять не больше 40%. Только в этом случае на кабель можно будет поставить соответствующее обозначение.
Провода
ШВВП
- Ш
– шнур; - В
– ПВХ изоляция; - В
– ПВХ оболочка; - П
– плоское исполнение.
В современном мире в каждом доме, производственном цехе, общественном учреждении жизнь и работа строиться на использовании электроэнергии, которая течёт по электромагистралям – проводам и кабелям. Кроме основной цели, которые они выполняют, провода должны соответствовать требованиям безопасности в пожарной сфере. Одними из таких проводников являются кабеля марки ВВГ, ВВГнг, ВВГп, ВВГэнг, НГТу, НГу (сечением 2х1, 2х4, 3х2, 3х4, 3х6, 4х4, 4х6, 4х10, 5х10), имеющие отличие от остальных, допустимый срок службы – длительно.
кабель силовой
Кабель ВВГ-нг(А)-LS
ТУ 3500-002-37395223-2012
Силовые кабели ВВГ-Пнг(А)-LS предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66; 1 кВ номинальной частотой 50 Гц.
Конструкция:
Силовые кабели ВВГ-Пнг(А)-LS с медными круглыми жилами, с изоляцией и оболочкой из ПВХ пластиката пониженной пожароопасности, не распространяющий горение по категории А,с низким дымо- и газовыделением. в плоском исполнении с изолированными жилами, расположенными параллельно в одной плоскости.
| Номинальное напряжение кабеля, кВ | Номинальное сечение жилы, мм2 | Число токопроводящих жил | Номинальная толщина изоляции жилы, мм2 | Номинальная толщина оболочки, мм |
| 0,66; 1 | 1,5 и 2,5 | 1-3 | 0,6 | 1 |
| 0,7 | ||||
| 0,9 | ||||
| 0,8 | ||||
| 1 |
Электрические параметры:
1.Электрическое сопротивление токопроводящих жил, пересчитанное на 1 км длины кабеля и температуру 20°С, соответствует ГОСТ 22483-77.
2.Электрическое сопротивление изоляции, пересчитанное на температуру 20°С и 1 км длины кабеля, указано в таблице:
| Номинальное сечение жилы, мм2: | Электрическое сопротивление изоляции, МОм, не менее |
| 1,5 | 12 |
| 2,5 | 10 |
Показатели пожарной опасности кабелей по классификации ГОСТ Р 53315-2009 соответствуют значениям, указанным в таблице:
| Тип исполнения кабельного изделия | Класс пожарной опасности | Преимущественная область применения |
| Исполнение нг(А)-LS | П1.8.2.2.2 П2.8.2.2.2 | Для групповой прокладки с учетом объема горючей загрузки в кабельных сооружениях и помещениях внутренних электроустановок, в том числе в жилых и общественных зданиях |
Кабели не распространяют горение при групповой прокладке.
Технические характеристики кабелей ВВГ-Пнг(А)-LS
- диапазон рабочей температуры °С – от -50 до +50;
- предельно допустимая температура жилы °С +70;
- рабочее напряжение – 0,66;1 кВ
- частота — 50 Гц;
- срок эксплуатации – 30 лет;
- радиус изгиба кабеля – 10 наружных диаметров;
| Эксплуатационные параметры | |
| Рабочее напряжение, не более, В | 300 |
| Диапазон рабочих температур, °С | монтаж:–10 ÷ 50 |
| эксплуат.: –50 ÷ 70 | |
| Мин. радиус изгиба, мм | 10 Х Dн |
| допускается однократно | |
| 7 X Dн | |
| Срок службы, не менее лет | 15 |
| Работоспособность при воздействии пламени, мин | 180 |
ООО
spt24.ru
Расшифровка кабеля ВВГ(а)
Маркировка даёт нам понять подробнее, каким является данный кабель. Вот её расшифровка: «ВВГ» означает «винил-винил-голый», что отсылает нас к наличию двух слоев поливинилхлорида, а также отсутствию специализированного защитного слоя. Ну а «нг», если оно применяется в маркировке, означает, что кабель, в случае возникновения пожароопасной ситуации, не будет распространять горение. Буква «а», очень часто помещаемая в скобки, означает категорию нераспространения горения по . В частности, это означает, что даже при прокладке в пучках эти кабели не распространяют горение, в то время как традиционные ВВГ могут «похвастаться» этим лишь при одиночной прокладке. Не стоит путать данную букву с той «а», что размещается перед аббревиатурой и означает, что кабель – не медный. В данном случае он однозначно медный. Часто к маркировке прибавляют ls, frls, frlsltx, frhf, но по сути это один кабель.
Кабель ВВГнг: технические характеристики
- рабочая частота – 50 Гц;
- прокладка коммуникаций ведется при температуре выше -15 °С, без предварительного подогрева;
- кабели эксплуатируются в температурном режиме: от минус 30 °С до + 50 °С;
- при монтировании одно- и многожильного кабеля ввгнг ls допускается минимальный радиус изгиба в 7,5-10 наружных диаметров;
- допускается длительный нагрев жил до температуры +70 °С;
- рабочий ток с напряжением до 0,66 кВ, провод с дополнительными характеристиками работает при более высоких показателях напряжения;
- горение кабеля начинается при температуре +400 °С;
- производители гарантируют безопасную работу кабеля в течение 30 лет, при условии соблюдения технологической дисциплины, рекомендуется каждые 5 лет проводить проверку эксплуатируемых кабелей на отсутствие повреждений изоляции;
- допускается эксплуатация коммуникации в условиях повышенной влажности и на больших высотах.
Область применения кабеля ВВГнг(А)-LSLTX
Кабель ВВГнг(А)-LSLTX применим, когда необходимо передать и распределить электроэнергию по стационарным установкам:
номинальное переменное напряжение до 1 кВ (номинальная частота 50 Гц)
или постоянное напряжение до 1,5 кВ.
Кабель ВВГнг(А)-LSLTX можно приобрести в любых объемах у КабельСтар. Компания поставляет продукцию, отмеченную знаком ГОСТ, и входит в ассоциации «Честная позиция» и «Электрокабель», подчеркивая этим, что занимается исключительно честными поставками проверенной продукции. Любые подробности и стоимость всей продукции найдете на сайте КабельСтар или обратившись по указанным там контактам.
Высокой огнестойкости кабеля ВВГнг(А)-LSLTX удалось достичь благодаря выполнению изоляции и внутренней оболочки из специального ПВХ-пластиката, который не распространяет горение.
Такой кабель рекомендуем для применения в локациях следующего типа:
- распределительные и осветительные устройства;
- кабельные эстакады;
- промышленные и жилые помещения (в частности, деревянные дома);
- тоннели, каналы и коллекторы.
Требования к маркировке кабеля силового ВВГнг-LS
На оболочке не более чем через каждые 300 мм должен быть нанесен отличительный индекс завода-изготовителя и год выпуска кабеля. Для кабелей с диаметром под оболочкой менее 20 мм допускается применение маркировочной цветной нити.
На щеке барабана или ярлыке, прикрепленном к бухте или барабану, должны быть указаны:
– товарный знак завода-изготовителя;
– товарный знак завода-изготовителя;
– условное обозначение кабеля (полное с указанием числа жил и сечения);
– длина кабеля в метрах и число отрезков;
– масса брутто или нетто при поставке в бухтах в килограммах;
– дата изготовления (год, месяц);
– номер барабана или бухты.
На ярлыке должен быть проставлен штамп технического контроля и знак соответствия сертификации.
