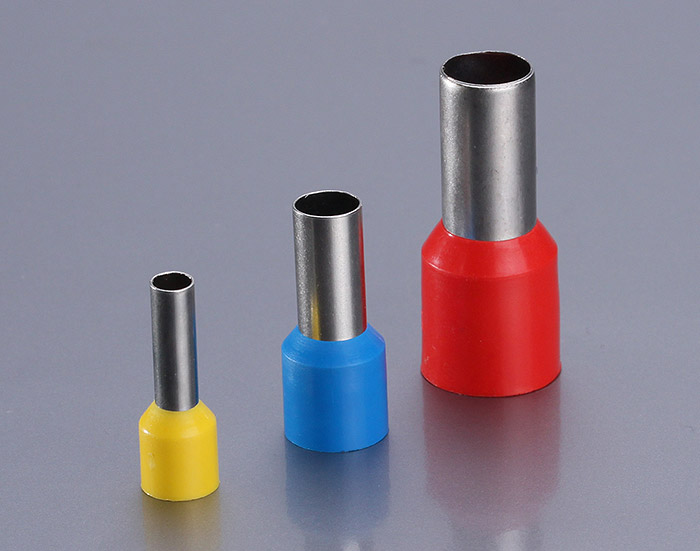

Втулочные наконечники для проводов

Где применяются и что будет, если не использовать втулочные наконечники?

Подключение многожильных медных проводов без применения НШВИ приводит к повреждению жил, ухудшению контактного соединения и последующему отгоранию. Кроме того, поврежденные жилы подвержены окислительным процессам и быстрее ржавеют.

Наконечники НШВИ (КВТ) имеют широкую сферу применения. Они активно используются при подключении розеток и выключателей, установки автоматов в электрическом щитке, подключения УЗО и другого оборудования.

Популярность многожильного кабеля легко объяснить, ведь он имеет ряд преимуществ — гибкость и способность пропускать через себя больший ток (если сравнивать с одножильным проводом аналогичного сечения). Но для винтового соединения он не подходит. Именно такие зажимы сегодня применяются в тех же АВ, выключателях и розетках.

Если действовать без зажима, жилы смещаются под давлением винта и повреждаются. В результате ухудшается надежность соединения и снижается качество контакта.

Ранее для решения проблемы применялась пайка многожильных проводов, благодаря которой большое число жил становились одним целым.

Минус способа — в больших затратах времени. Если требуется установить десяток розеток и выключателей, на работу пойдет не один день. Применение НШВИ позволяет избежать таких проблем и ускорить выполнение работы.

В процессе монтажа стоит помнить, что сечение провода и гильзы должны четко соответствовать друг другу и подбираться с учетом производителя. Только так удается избежать трудностей с монтажом и исключить повреждение кабеля. Можно быть уверенным, что соединение отслужит в течение всего времени эксплуатации.

Как отпрессовать втулочные наконечники НШВИ

Наконечник для обжатия проводов позволяет избежать негативных последствий в виде перегорания кабеля в результате нарушения контакта от передавливания, обламывания жилы провода винтом при затягивании контакта в случае использовании винтовых зажимов для подключения проводов.

Наконечники предохраняют жилы провода от повреждений, так как при отпрессовке между наконечником и жилой создается прочный контакт и механическое усилие от винтового соединение оказывается не на жилы кабеля, а на трубку наконечника. Если вам будет интересно, тогда можете прочесть про использование индикатора напряжения.

Зажим проводов разного сечения в общий наконечник

Наиболее сложная задача при монтаже (особенно для начинающих мастеров) — объединение проводников различного сечения в одном коннекторе. Чтобы избежать проблем, стоит придерживаться следующих правил:

Провод большего и меньшего сечения отводятся друг от друга. Это удается сделать, благодаря разной изоляции у проводников, а также запаса по диаметру у юбки наконечника. Более тонкое изделие зачищается на большее расстояние, после чего смещается вперед, чтобы оно первым оказывалось в оконцевателе.
На втором этапе главный провод до упора вставляется в наконечник и производится опрессовка.

По аналогичному принципу стоит действовать и в случае с двойными НШВИ — сначала заводится тонкий проводник, а после вставляются основные провода. Для обжима рекомендуется применять клещи СТК-03. В процессе работ следите, чтобы инструмент не защелкнулся. Для этого при обжиме удерживайте рычаг трещотки.

Соотношение сечения провода и наконечника

НВШИ можно проводить опрессовку только гибкого многожильного провода. Для одножильных проводов такие втулки использовать нельзя. Опрессовку жестких жил выполняют неизолированными втулками.

Используемый одинарный или двойной наконечник надо подбирать по сечению проводов. Вставляться жилы должны свободно, и хорошо сидеть в гнезде еще до его обжима. Это обеспечит наилучший контакт после опрессовки.

Если говорить о соотношении сечения, то втулки рассчитаны не на конкретный диаметр провода, а имеют небольшой разбег. Например, провод ПВ-3 1х2,5 мм2 можно обжать в наконечнике с сечением посадочного гнезда от 1,5 до 2,5 мм2.

Оконцовка и опрессовка

Еще один важный момент при использовании этого устройства — это защита очищенных медных контактов, которые довольно быстро окислятся, из-за чего потеряют свою проводимость тока, из-за этого поднимается сопротивление, а значит, в этом месте начнут греться, и возникнет возгорание.

Медные луженые наконечники ТМЛ служат для оконцовки оголенных медных контактов. Чаще всего, чтобы установить такое приспособление на жилы из медного материала, используются обычные обжимные клещи. Стоит отметить, что в качестве материала для производства этих приспособлений используются медные трубы с различным диаметром. Их разрезают, а после сплющивают с одной из сторон. После этого в сплющенном конце трубы проделывается небольшое отверстие, которое необходимо для закручивания болта, который будет держать наконечник.

Опрессовка наконечников ТМЛ применяется для следующих целей:

установить связь между электросетью здания и нужным электроприбором;
установить контакт внутри одного устройства между несколькими деталями или же установить связь между несколькими приборами;
очень распространена операция «сращивания», которая используется, когда необходимо удлинить имеющийся провод посредством присоединения к нему другого.

Нюансы работы с НШВИ

Если используется многожильный кабель, то рекомендуется купить наконечник НШВИ. Этот вид не используется для оконцовки провода с одной жилой.

Опрессовка многожильного кабеля выполняется следующим образом:

необходимо выбрать сечение провода и марку наконечника. Жилы должны входить свободно со стороны юбки;
тип наконечника следует подобрать с некоторым запасом. Провод с сечением 1,25 мм опрессовывается наконечником от 1,5 кв. мм, а сечение юбки составляет до 2,5 кв. мм.

Вариант НШВИ

Необходимые инструменты

Опрессовка осуществляется специальным инструментом, который позволяет создать необходимое усилие. Пользуются популярностью следующие инструменты:

пресс клещи для опрессовки наконечников ПК2 и ПК2М применяются для оконцевания жил с сечением до 10 кв. мм;
инструмент марки ПК1 и ПК1М является более мощным вариантом ручных клещей;
гидравлические клещи позволяют выполнить опрессовку провода до 10 кв. мм;
в промышленном производстве используется ручной пресс. Он подходит для проводов до 240 кв. мм;
гидравлический пресс с электроприводом применяется для кабеля до 300 кв. мм.

Разновидности инструментов

Пресс-клещи с шарнирами усиливают нажим инструмента, что позволяет облегчить процесс ручного обжима. Особым удобством отличаются приспособления с храповым механизмом. Они предотвращают разжимание инструмента до завершения процедуры.

Как обжать провод без инструментов можно посмотреть в данном видеролике:

Гильзы для проводов под опрессовку

Не во всех устройствах или приборах применяются кабельные наконечники — существует еще оконцовка гильзой. Для кабелей с жилами из меди применяются гильзы с маркировкой ГМЛ, что означает медная луженая гильза. Для проводов из алюминия подходит марка ГАО. Это гильза закрытого типа из алюминия. Если требуется выполнить соединение с соединением элементов меди и алюминия, то применяется сплав.

Гильзы для опрессовки

Подготовка к опрессовке

Прежде чем наконечник надеть на жилу, необходимо выполнить определенную подготовку:

очистите необходимый промежуток провода от изоляции. Для этого можно использовать специальный инструмент;
жилы скрутите рукой и поместите их в наконечник со стороны юбки.

Важно правильно выбрать сечение жилы, что обеспечить легкий вход в гильзу наконечника

Зачистка проводов

Как обжать провод

После подбора подходящих наконечников и проводов понадобится специальный инструмент. Пресс-клещи напоминают пассатижи, в конце которых есть специальная матрица, куда устанавливаются наконечники и не изолированный участок кабеля. Это приспособление позволяет обеспечить давление наконечника равномерно со всех сторон

Особое внимание стоит уделить типу кабеля, который бывает многожильным или с монолитной жилой

Опрессовка многожильных проводов

Обжим одинарного наконечника

Чтобы сделать качественный обжим рекомендуется соблюдать следующие рекомендации:

чтобы жилы не выпали из гнезда, проводник следует фиксировать при размещении в матрице инструмента;
опрессовка выполняется клещами до тех пор, пока не подключится храп механизм, позволяющий блокировать инструмент от разжима;
если фиксация проводится ручным способом, то контроль производится потягиванием руки. Если обжим качественный, то установка будет плотной без перемещений;
можно применять инструмент двухконтурного обжима. Оконцовка выполняется с помощью сжимания изолятора и втулки в гнездах с разным диаметром;
в завершение нужно проверить прочность контакта, немного натягивая элементы.

Обжим одинарного провода

Обжим двойного наконечника

Подключение двух проводников фазе осуществляется на одном контакте. При установке модульных автоматов они соединяются при помощи специальных перемычек. На один контакт приходится пара кабелей.

В этом случае рекомендуется применять НШВИ для двух проводов. Вот некоторые особенности монтажа:

внутрь манжета устанавливается сразу два провода;
выполнять обжим лучше пресс-клещами. При опрессовке двойного наконечника лучше использовать матрицу с сечением 6 кв. мм.

Обжим наконечников силового кабеля

Для опрессовки силового кабеля рекомендуется использовать луженый медный наконечник, который защищен от окисления. При отрезке кабеля край может распушиться и станет больше, чем остальная жила. В этом случае край можно снять на точиле. Кабель следует разворачивать так, чтобы круг убирал лишнее вдоль жилок, но не загибал их.

Не стоит использовать для обжима метод пайки, так как на проводах нельзя применять контакт, выполненный только чистым оловом.

Обжим силового кабеля

Особенности использования наконечников НШВИ

Для изготовления штыревых втулочных наконечников используется электролитическая медь. На тыльной стороне изделия располагается изоляция. Чтобы предотвратить повреждение металла коррозией, медь обрабатывается с помощью гальванического лужения. Размер этих наконечников варьируется в пределах 0,25-150 мм.

При обжиме НШВИ значительно экономится время, что позволяет упростить процесс подключения электротехнических устройств. Наконечники пригодны для бытового использования. Они предназначены для обжима многожильных проводов любого типа. Производители выпускают НШВИ двух видов. Одни наконечники применяются для обжима одного провода, а другие рассчитаны на два.

Изделия маркируются следующим образом:

Одинарные – первая цифра маркировки означает размер сечения, а вторая отображает длину контактной части.
Двойные – цифра «2» в скобках указывает, что данный наконечник предназначен для сращивания двух проводов, а следующее число означает, каков размер сечения каждого из них.

Размеры обжимных наконечников НШВИ бывают от 0,25 до 150 мм

Желательно, чтобы размер хвостовика в наконечнике был немного больше, чем сечение провода, т. е. его оголенных жил. Так, для кабеля 1,25 мм следует приобрести НШВИ сечением 1,5 мм.

Основные правила обжима проводов наконечниками втулочного типа

Качественно соединить провода с помощью наконечника можно и в домашних условиях, не имея профессиональных навыков и знаний. Для этого нужно придерживаться основных правил:

Правильно подобрать тип и размер наконечника для проводов под обжим.
Тщательно и правильно зачистить жилы.
Использовать в работе только специализированный инструмент.
В точности соблюдать технологию обжима.

Обычно изоляция на проводе снимается с учетом размера контактной части наконечника. После зачистки конец жилы должен совпадать с краем втулки. Чтобы этого добиться, к длине очищенного участка нужно прибавить 2-3 мм

Очень важно правильно подобрать размер наконечника. Чтобы не ошибиться, нужно ориентироваться по цветовой маркировке, в которую окрашены изолирующие манжеты

Для опрессовки проводов втулочными наконечниками необходимо использовать только специальные инструментыДля опрессовки проводов втулочными наконечниками необходимо использовать только специальные инструменты

Существуют некоторые тонкости в работе с изолированными соединителями. Обязательно нужно проследить, чтобы изоляционный материал на проводе до упора заходил внутрь манжеты и полностью перекрывался ею.

Подготовительные работы выполняются в следующем порядке:

Жилы срезаются строго перпендикулярно.
Чтобы снять изоляционный слой с жил, необходимо учитывать размер хвостовика и прибавки.
Если жилы медные, с их поверхности необходимо убрать оксидную пленку. Для этого оголенный участок обезжиривается, после чего смазывается вазелином технического назначения.
Если форма жил секторная, придется их скруглить.
Если жилы провода изготовлены из алюминия, этот металл нужно зачистить до блеска. После этого оголенный участок обрабатывается кварце-вазелиновой смазкой, которая предотвратит появление оксидной пленки.

Почему именно опрессовка

Пайка многожильного провода не самая простая операция, ведь необходимо оголить все жилы, убедиться, что они чистые с точки зрения контакта и только после этого приступать к пайке. Любая жила в многожильном проводе имеет изоляцию, и это часто создаёт затруднения в работе по установлению надежного контакта.

Как раз опрессовка наконечников кабеля решает все эти задачи, ведь при помощи механического усилия (сжатия) не только разрушается изоляция отдельных жил, но и создаётся прочное соединение всего кабеля для лучшего контакта.

Здесь как раз возникает момент, как выбрать гильзы для опрессовки проводов правильно, ведь они изготавливаются из разных материалов и имеют очень точно прописанные характеристики токов.

Проблема в том, что размер этих гильз невелик, и маркировка непонятна для тех, кто не является специалистом. Но перед этим давайте определим разницу между гильзой и наконечником для опрессовки кабелей.

Ещё одним моментом, которого нет даже в маркировке, является момент затягивания гильзы или наконечника при обжиме. А они совершенно разные для разных типов наконечников, таких как:

кольцевые (НКИ).
вилочные (НВИ).
штыревые круглые (НШКИ).
плоские (штекерные) разъёмы (РПИ-П, РПИ-М, РШИ-П, РШИ-М и др.).
ответвители прокалывающего типа (ОВ).

Здесь необходимо вернуться к инструменту, которым обеспечивается опрессовка проводов, ведь на каждом инструменте указаны размеры при стандартной форме губок, а само усилие точно отмеряется диаметрами. Так что, если не ошиблись с диаметром, чрезмерного усилия приложить не сможете.

И, несмотря на то, что наконечники для проводов под опрессовку разные, при одинаковом диаметре и усилие, и стандарт инструмента будут одни и те же. Жаль, что этот параметр на маркировке не отражается. Видимо потому, что обычно такую работу делают профессионалы, а не домашние электрики.

Но как раз стандарты и позволяют домашним электрикам запасти универсальные обжимные клещи и без особых проблем заниматься опрессовкой наконечников кабеля в своих целях. Освоить эту процедуру довольно просто, а технологически она одинакова для обжима коннектора RG-45 и наконечника для трёхфазного автомата.

При опрессовке многожильного кабеля без специальных смазок не обойтись. Поэтому используйте гильзы и наконечники, которые уже имеют такую смазку внутри. В любом случае это одноразовая операция. Снять деталь, чтобы переставить в другое место не получится.

В итоге вы, освоив установку гильз и наконечников, получите возможность быстро восстановить нужное соединение, без проблем осуществить ремонт, а также соединение, которое, по сути, в ремонте не будет нуждаться много лет.

Необходимые инструменты

пресс клещи для опрессовки наконечников ПК2 и ПК2М применяются для оконцевания жил с сечением до 10 кв. мм;
инструмент марки ПК1 и ПК1М является более мощным вариантом ручных клещей;
гидравлические клещи позволяют выполнить опрессовку провода до 10 кв. мм;
в промышленном производстве используется ручной пресс. Он подходит для проводов до 240 кв. мм;
гидравлический пресс с электроприводом применяется для кабеля до 300 кв. мм.

Разновидности инструментов

Как обжать провод без инструментов можно посмотреть в данном видеролике:

Виды пресс-клещей

Ручной обжимник используется для опрессовки неизолированных наконечников кабеля, контактных разъемов, клемм и контактных гильз разного размера. Если у ручного обжимника есть специальные лезвия (обычно они располагаются в месте крепления ручек), то этот инструмент можно применять еще и для разрезания кабелей и проводов.

Электропассатижи – это многофункциональный инструмент для профессионального использования. Им можно выполнить практически любые работы с проводами. В основном электропассатижи применяется для резки и снятия изоляции с проводов, но также ими можно обжимать неизолированные и изолированные наконечники кабелей.

Кримпер – это инструмент для обжима наконечников проводов, для обжима витой пары, коннекторов. Он имеет две длинные рукоятки (подвижной может быть одна или обе) и массивную рабочую часть в виде металлических губок, в которых предусмотрены отверстия для кабелей.

При сведении рукоятей смыкаются губки, и методом силового вдавливания осуществляется обжим кабельного соединителя. У некоторых моделей на рабочей части есть лезвие, что упрощает работы – для отрезания кабеля не требуется дополнительного инструмента.

Как выбрать пресс-клещи

Выбор инструмента для обжима определяется сечением провода. Чем он больше, тем мощнее должно быть приспособление. Усилий человека недостаточно для создания плотного и равномерного прижима, даже в случае использования бытовых наконечников.

Опрессовка наконечников кабеля выполняется одним из нижеперечисленных инструментов:

Пресс-клещи марок ПК2 или ПК2М – для ручного использования, подходят для проводов, сечением до 10 кв.мм.
Гидравлические клещи – предназначены для оконцевания кабеля до 10 кв.мм.
Пресс-клещи для опрессовки наконечников, марок ПК1 или ПК1М – аналогичны первому инструменту, но усилены длинными рукоятками, за счет этого способны обжать провод до 50 кв.мм.

Более мощные устройства, такие как ручной и гидравлический пресс, используют на производстве. С их помощью можно опрессовать провода, сечением до 30 кв.мм.

Ручные пресс-клещи для домашнего использования

Какой наконечник выбрать

Перед началом обжима необходимо правильно выбрать наконечник. Стоит помнить, что такие изделия бывают различных видов — разная толщина гильзы, разный диаметр входного отверстия. Причем это бывает у соединиетльных деталей одного сечения, но разных производителей. Поэтому не всегда одной и той же матрицей можно опрессовать 2 разных наконечника под провод одинакового сечения. Кроме этого, количество опрессовок гильзы также может отличаться.

Если вы хотите добиться качественного соединения, которое надежно прослужит вам годами, воспользуйтесь следующими рекомендациями.

Очищенная от изоляции жила должна четко соответствовать диаметру хвостовой части наконечника.
Люфт может быть, и он допустим, но он должен быть минимальным.
Если материал наконечника алюминий, то здесь с выбором попроще. Подбираете наконечник того же сечения, что и сечение провода. Ориентироваться можно по надписям на лопатке контактной части.

А вот если материал изделия — медь, то возникают определенные сложности. Но и здесь есть несколько решений.

существуют ГОСТ-овские таблицы, по которым можно подобрать нужный тип. Но это не совсем удобно, т.к. необходимо четко знать и различать классы гибкости жил, да и таблицы эти у вас не всегда под рукой.
замерить диаметр жилы кабеля обыкновенным штангенциркулем. После чего сравнить его с диаметром внутренней части хвостовика наконечника, определить который можно с помощью того же штангенциркуля, либо по надписи на лопатке.

Третья группа цифр в маркировке ТМ-35-8-9 как раз и будет тем самым необходимым диаметром. То есть, если диаметр жилы, который вы замерили, оказался равным 8,5 мм, то самым подходящим вариантом будет именно наконечник с маркировкой ТМ-35-8-9.

Заметьте, что диаметр жилы должен быть чуть-чуть меньше, но никак не больше диаметра хвостовика.

Материал изготовления наконечника и гильз должен быть одинаковым с материалом провода или кабельной жилы. Алюминиевые провода соединяйте с помощью алюминиевых деталей, медные с медными. Иначе коррозийных процессов не избежать.

Если нужно соединить алюминиевый оконцеватель с медным контактом (на выключателе или рубильнике), используйте алюмо-медный наконечник или подкладывайте алюмо-медные шайбы.

Для стыковки медных и алюминиевых жил кабеля есть специальные алюмо-медные гильзы.

Двойные изолированные наконечники (НШВИ-2)

Для обжатия двух многожильных проводников применяется специальный коннектор — НШВИ-2. Его преимущество заключается в возможности подключения сразу двух проводов, входящих в одно гнездо электрического прибора.

Кроме того, если требуется установить несколько проводников одного сечения (к примеру, 4 по 1,5 кв. мм.), также лучше использовать НШВИ-2.

Он пригодится в случаях, когда необходимо развести линии в щите на различные клеммы или, к примеру, подвести нулевой провод с УЗО или АВ сразу на несколько клемм. Использовать перемычку в этом случае не выйдет.

Что такое умные розетки с СИМ картой и с дистанционным SMS управлением, как выбрать

Особенности работы с изолированными штыревыми и другими наконечниками

Особенностью работы с наконечниками НШВИ является то, что они не предназначены для опрессовки жестких одножильных электрических проводов. Такие не будут держаться после обжимки сравнительно мягкой оболочкой. При этом гибкий многожильный кабель после обжима клещами держится крепко, а контакт получается плотным.

НШВИ можно обжать даже такими клещами, без храповика

Интересно, что сразу брать зачищенный провод и опрессовывать НШВИ не стоит. Требуется гильза из мягкого металла, которой сначала обжимается жила. Конечно, можно ее проигнорировать, что и делает большинство даже профессиональных электромонтеров, однако надежность в этом случае снижается. К гильзам мы еще вернемся, а сейчас рассмотрим инструмент, который нужен для выполнения подобной работы.

Необходимый для работы инструмент

Крайне важно правильно подобрать пресс-клещи для опрессовки наконечников, типоразмер которых подойдет под выбранные изделия. Они бывают пяти видов:

ручные (ПК2, ПК2М) предназначены для жил сечением до 10 мм². Такие используют для бытовых нужд;
ручные усиленные (ПК1, ПК2М) подойдут для кабеля диаметром до 50 мм²;
гидравлические ручные – аналог ПК2, но такими обжимать электропровод значительно легче;
для промышленных нужд используют более мощное оборудование, такое как ручной пресс, помогающий оконцевать кабели до 240 мм²;
гидравлический пресс с педалью либо электроприводом, способным обжать жилу в 300 мм².

Процесс обжимки несложен. На изображении все его этапы

Гильзы для проводов под опрессовку: когда они применяются

Иногда нет необходимости применять наконечник, а требуется опрессовка проводов гильзами. Они могут быть двух видов – ГМЛ (гильза медная луженая) или ГАО (гильза алюминиевая омедненная). Выбор зависит от материала изготовления кабелей.

Полезно знать! При соединении алюминиевых проводов желательно применение кварцевазелиновой пасты. Она препятствует протеканию процесса окисления.Подобным образом обжимают и витую пару. Разница лишь в матрицах

Действия по подготовке к опрессовке

Как и при любой работе, перед опрессовкой нужно выполнить некоторые действия. Для начала жилу нужно зачистить на нужное расстояние. Выполнить это можно как обычным ножом, так и стриппером (второй вариант предпочтительнее).

Далее жилы туго скручиваются и вставляются в наконечник или гильзу

Обратите внимание, что туго скрученный электропровод имеет немного меньший диаметр. Это нужно учитывать при выборе изделий для опрессовки. Пресс-клещи комплектуются разными матрицами под различные размеры и формы

Пресс-клещи комплектуются разными матрицами под различные размеры и формы

У каждых клещей есть набор матриц, соответствующих различным размерам проводов и способу обжимки.

Как обжимается провод: некоторые правила

Стоит сказать о некоторых нюансах производства подобной работы. Кабель в наконечнике или гильзе следует плотно удерживать, чтобы он не сместился во время обжима. Обязательно следует убедиться, что матрица на пресс-клещах подходит под диаметр изделия. Если все в порядке можно приступать к обжимке. Храповый механизм поможет сделать это без труда. Он не дает клещам ослабиться. Если опрессовка пошла не так, как задумано, механизм нужно разблокировать. Как уже догадался читатель, особых сложностей это не представляет.

Последствия невнимательного и неаккуратного отношения к обжимке кабеля

Опрессовка кабелей двойным наконечником: как это сделать

Эта работа практически не отличается от предыдущей. Исключением является то, что вместо одного провода в изделие для обжимки вставляется два. При этом сам обжим производится матрицей на размер большей, чем требуется. К примеру, при необходимости обжать 2 жилы, сечением 4 мм² используется матрица 6 мм².

Двойные НШВИ – когда требуется обжать 2 жилы
