Водостоки для крыши своими руками: инструкция по самостоятельному изготовлению системы водоотвода

Наиболее распространённые ошибки при установке водоотводной системы с крыши

Как правило, ошибки при устройстве системы водоотвода допускают неопытные строители, предпочитающие выполнять работы самостоятельно и без предварительных расчётов, что, в свою очередь, приводит к неприятным ситуациям в процессе эксплуатации зданий и сооружений.

Наиболее распространёнными ошибками являются:

1. Неправильное выполнение расчёта по сечению водоприёмных элементов.
2. Неправильно выдержанный уклон желобов (при внешней системе водоотвода).
3. Не выдержанно расстояние между кронштейнами, на которые укладывается водоприёмный желоб – оно больше, чем допустимо.
4. Отсутствие герметизации стыков в местах соединения конструктивных элементов системы, что приводит к протечкам.
5. Неправильное размещение желоба в пространстве по отношению к стекающей в него воде.
6. Необеспечение герметичности в местах установки водоприёмных воронок.
7. Неправильно выдержанные уклоны, обеспечивающие стекание воды к водоприёмным элементам.

Сечение желоба должно быть таким, чтобы принять максимально возможное количество воды и обеспечить её транспортировку в водосточную трубу

Как обеспечить отвод воды от фундамента

Материалы для изготовления самодельных водостоков

Первое, с чем надо определиться при выборе водосточных желобов, материалов и комплектующих для системы — это баланс затрат и времени. Сделать водостоки для крыши своими руками можно из подручных материалов от пластиковых труб, бутылок и жести (нержавейки, оцинковки), можно купить готовые элементы и заняться монтажом самостоятельно. Вопрос в том, какой материал обойдется дороже, на что уйдет больше времени и труда. В расчет затрат стоит включить и подготовку деталей, поскольку сделать водосточный желоб своими руками из металла может оказаться довольно сложной задачей.

Самодельная водосточная система

Сначала определимся с материалами и сложностью работы. Самодельные стоки водослива состоят из большого количества профильных деталей довольно сложной формы. Придется потратить много времени и сил на подгонку и герметизацию. Рассматриваем варианты с выбором материалов для водостока:

• жесть или оцинковка — подойдет листовая нержавеющая или оцинкованная сталь толщиной примерно 1 – 1,2 мм, из которой можно сделать все детали отвода, и которая прослужит долго, если вы не поцарапаете ее при крое и монтаже;
• пластмассы — гнуть лист полимерного материала самостоятельно невозможно, гораздо лучше взять пластиковые водопроводные или канализационные трубы диаметром 100 – 110 мм и разрезать их вдоль, чтобы сделать основные детали, желоба;
• подручные средства, подходящие для небольших строений, дачных домиков, беседок — разрезанные пластиковые бутылки для водостока с небольшой пропускной способностью, но легкого и долговечного.

Сделать водосток своими руками проще всего из пластиковых заготовок, но, если у вас есть навыки, инструмент и время, то стоит попробовать металл. Есть и некоторые тонкости, зависящие от материала.

1. Желоба водосточных систем во время дождя и схода талой воды испытывают значительную нагрузку, а летом подвергаются постоянному солнечному облучению. Некоторые виды пластика, например, полиэтилен, чувствительны в ультрафиолету, а значит, быстро разрушаются на солнечной стороне.
2. При выборе для заготовок труб из сшитого полиэтилена вы столкнетесь с высокой ценой и сложностью резки. ПВХ без защитных добавок будет разрушаться ультрафиолетом. Выбирайте трубы с защитой или сразу рассматривайте вариант с готовыми водосточными желобами из состава стандартных систем отвода— они имеют защиту и изначально подогнанные размеры.
3. Водосточные желоба из правильно гнутой стали (оцинковки) служат долго, но при низком расположении под крышей могут сильно греметь на ветру и во время ливня.
4. Рассчитывайте материалы для водостока, исходя из необходимости сделать много дополнительных деталей, значит, расход будет большим, часть кроя пойдет в отходы. Водоотвод состоит из множества компонентов, позволяющих не просто собрать воду с крыши, но и отвести ее в землю, в дренаж.

Состав системы водостока следует учитывать заранее, поскольку придется сделать множество дополнительных деталей.

Самодельный водосток из пластиковых бутылок

Как закрепить кабель на крыше и водостоке

После этого на крыше прикручиваете крепежные клипсы или ленту.

Чтобы не было течи, не забывайте обработать места входа саморезов герметиком.

Шаг между верхним и нижним рядом клипс – 60см.

Ошибка №5 Для монтажа нагревательного кабеля на крыше применяйте только специализированный крепеж.

Забудьте про хомутики, которые часто используют для прокладки кабеля по стенам в доме.

Для отдельных видов кровли выпускаются специальные лепестки на защелках. С ними даже дырявить ничего не придется.

Есть еще метод крепежа с применением самоклеющейся герметизирующей ленты на алюминиевой основе.

Как уверяет производитель, лента имеет высокий уровень адгезии, является термостойкой и долговечной. Но все-таки большинство предпочитают сквозной крепеж кабеля, считая его более прагматичным и надежным.

Перед монтажом нагревательного кабеля обязательно проверяйте его сопротивление и целостность жил мультиметром.

Данные по сопротивлению должны быть указаны в паспорте на изделие.

Если все в порядке, укладываете кабель волнами согласно закрепленных клипс на скате крыши.

После чего, холодный конец заводится в монтажную коробку под коньком.

Секции для водостока также прозваниваются. Как между рабочими жилами, так и с защитным проводником.

Между заземляющим защитным проводником и рабочими жилами изоляция должна достигать нескольких мегом.

Такую проверку осуществляют уже не мультиметром, а мегомметром.

Все данные обязательно записывайте в паспорт, дабы потом было с чем сравнивать. Вдруг через несколько лет вам понадобится найти причину неработоспособности системы.

После всех проверок, желоб тщательно очищается от грязи и мусора.

Внутри него закрепляется монтажная лента. Чаще всего это делается на заклепках.

Но есть и бесклепочное крепление.

Лучше всего применить комбинированный вариант. Через каждые 1,0-1,5м заклепываете ленту, а посреди этих отрезков укладываете пластиковые распорки, которые просто раздвигают кабель между собой.

Горизонтальный участок кабеля укладывается в желоб, а вертикальный при помощи тросика спускается вниз по водостоку.

Обратите внимание, если у вас дома есть домашние питомцы, они очень любят погрызть такой кабель, провокационно выглядывающий из трубы. Ошибка №6 В данной ситуации нельзя делать его выпуск на улицу, а петлю лучше запрятать внутри. Ошибка №6 В данной ситуации нельзя делать его выпуск на улицу, а петлю лучше запрятать внутри

Ошибка №6 В данной ситуации нельзя делать его выпуск на улицу, а петлю лучше запрятать внутри.

Тросик вертикального участка кабеля подвешивается на крючок.

Данный трос обязателен при высоте труб свыше 4м. Кстати, при прокладке кабеля в ендове, также зачастую применяют несущий трос.

Он воспринимает всю механическую нагрузку, защищая оболочку от повреждения.

Вместо тросика в водостоке можно использовать цепь. Она должна быть оцинкованной, дабы не ржавела от постоянного соприкосновения с водой.

Кабель через специальные распорки просто одевается на отдельные звенья.

Последнее звено сверху подвешивается на распорный прут или шпильку.

Сама шпилька должна не просто лежать поперек отверстия в водостоке, ее желательно закрепить.

Например, за ту же монтажную ленту.

Ошибка №7 Не экономьте и не опускайте кабель в трубу без такой цепи или троса.

Они выполняют защитную функцию. В случае неработоспособности системы, лед очень быстро налипает на кабель в водостоке, увеличивая его массу в несколько раз.

И чтобы его не порвало от такой нагрузки и требуется дополнительный несущий элемент.

После укладки все холодные концы кабелей заводятся в монтажную коробку.

Весь процесс повторяется на всех скатах крыши.

Если у вас есть пристройка без водостоков (гараж), на нем также размещается кабель, но таким образом, чтобы его петли свисали на несколько сантиметров вниз (5-8см).

Это так называемая схема “капающая петля”.

Водосточная система Docke как установить и определить размеры

Защита водосточной системы

Покупные водосточные комплексы обычно имеют решетки, закрывающие верхнюю часть желобов и защищающие систему от попадания мусора, который может забить трубы и воронки, в первую очередь – от опавшей листвы. Аналогичную защиту можно установить, если создается водосточная система своими руками из канализационных труб.

Сетку в этом случае приобретают метражом и разрезают на полосы таким образом, чтобы диаметр свернутой в виде цилиндра полосы был чуть меньше диаметра трубы, из которой изготовлен желоб. Такие цилиндры фиксируются пластиковыми хомутами и укладываются в желоба. В некоторых случаях дополнительные защитные сетки устанавливаются на воронках.

Защита системы водоотлива

Для чего нужен отлив и водосток на крыше

Функциональное назначение водоотводов:

защита – отвод воды от стен и фундамента дома. В этом состоит главное предназначение кровельного слива. Отсутствие приведет к разрушению цоколя дома в течении 5-10 лет (в зависимости от глубины фундамента и осадков). Дело в том, что талая и дождевая вода, сливаясь с крыши попадают на фундамент. Далее она уходит в грунт, а это крайне нежелательно. Ведь грунт под фундаментом будет размываться. Рано или поздно фундамент в месте подтопления осядет, и стена дома даст трещину;

сбор дождевой воды с крыши. Дождевая вода отлично подходит для полива. Если отвести трубу отлива в бочку, бак или емкость, можно организовать постоянное наличие технической воды для полива;

декоративное украшение дома. Естественно, такую возможность дает только отлив, выполненный своими руками.

Из чего можно сделать слив с крыши своими руками

Для изготовления устройства своими руками можно использовать несколько видов материалов.

1. Оцинкованная листовая сталь. Очень удачный выбор, если есть специальные приспособления и станки для изготовления труб, колен, воронок и прочих элементов конструкции. Кроме того, надо обладать опытом работы жестянщиком или хотя бы иметь представление о таком производстве. Большинство обыкновенных людей с жестяными работами незнакомо и листовую оцинкованную сталь для изготовления водосточных систем выбирают редко.

2. ПЭТ бутылки. Мягко говоря, это очень странный выбор. Приспособить их, конечно, можно, но для этого потребуется не один день. Работать такая конструкция будет кое-как и только до первого порыва ветра, внешний вид странный. Одним словом, не стоит терять время.

3. Канализационные пластиковые трубы. С этим материалом можно заниматься, водосливные системы имеют неплохой внешний вид и отлично справляются со своей задачей. Самость канализационных труб намного меньше, чем цена готовой водосливной системы.

Такому положению дел есть объективные причины.

1. Первая – канализационные трубы изготавливаются из самого дешевого пластика, чаще всего не первичного, а вторичного, на них не воздействуют жесткие ультрафиолетовые лучи, они не замерзают/оттаивают, в них не добавляются минеральные красители для улучшения дизайнерского вида.
2. Вторая – известные производители водосточных систем устанавливают дополнительные наценки за раскрученность бренда. Канализационных труб это не касается.
3. Третья – отличные формы и внешний вид существенно усложняют производство слива. Надо иметь специальные станки и точные многосоставные пресс-формы, набор приспособлений насчитывает многие десятки единиц. Четвертая – высокое качество поддерживается и за счет контроля процесса на каждой стадии производства. Это вызывает увеличение брака и, соответственно, повышает отпускную стоимость продукции.

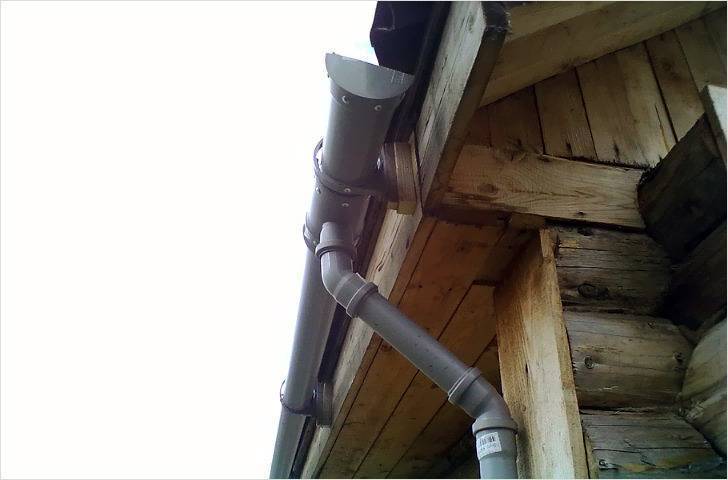

Изготовление слива крыши своими руками из канализационных труб, как единственно приемлемый вариант, мы в этой статье рассмотрим подробно и дадим пошаговую инструкцию.

Как организовать водосток на плоской крыше: устройство системы

Водосточные системы могут различаться не только по материалам изготовления, но и по принципу обустройства. Они бывают наружными и внутренними. Наружные конструкции отлично справляются с крышами, выполненными из единого кровельного материала: профнастила или шифера и листовой стали.

Если поверхность крыши залита мастикой или застелена рулонным материалом, лучший выбор – внутреннее водоотведение

В этом случае каналы для стоков находятся не снаружи, а внутри строения, а вывод влаги осуществляется через канализацию.

Если исходить из техники монтажа, то все внешние системы требуют намного меньше усилий и специальных навыков, но вот в эксплуатации гораздо надёжнее именно внутренние системы.

Какой должна быть кровля для неорганизованного водостока

Теоретически, крыша может вовсе не иметь никакой системы стоков, такая система называется неорганизованной. Главное в ней – наличие наклона ската. Именно за счёт наклона вода самопроизвольно стекает с поверхности. С одной стороны, не нужно каких-либо дополнительных затрат на детали конструкции водостока и её монтаж. Но с другой, отсутствие продуманного стока в резервуары или канализацию приводит к подмыванию и разрушению фундамента, а также возможным повреждениям фасада здания. Выбор в пользу неорганизованного водостока обоснован только при условии, что в регионе редкие и необильные осадки, а само здание не имеет больше 5 этажей и его фасад не украшен балконами и декоративными элементами.

Главное требование для неорганизованного водостока – широкий козырек крыши, не меньше 60 сантиметров

Организованные водостоки: принцип работы

Организованные водостоки, наружные и внутренние, это система желобов и труб, задача которых – отводить воду в нужном направлении. Принцип работы организованного водостока примитивен: вода собирается по кровле, попадает в желоба и затем из желобов стекает по трубам в канализацию или дренажную систему. Благодаря этому принципу влага не подмывает фундамент и не брызгает на стены.

Если система наружная, то её стараются органично вписать в оформление фасада. С современными качественными материалами это вполне реально

Есть два основных варианта организованного водостока: внешний гравитационный и внутренний, имеющий также гравитационную или вакуумно-сифонную конструкцию.

Устройство внешней гравитационной системы

Эта конструкция – лидер среди себе подобных. Она настолько проста в монтаже, что даже при каких-то недочётах всё равно будет функционировать. Принцип её действия прост: вода стекает в желоба, которые находятся под наклоном в сторону отводящих труб. Затем из желобов влага сливается по трубам в приёмник. Наиболее эффективны в этом плане округлые трубы и желоба из ПВХ.

Важно только проследить, чтобы диаметр труб был достаточным для слива воды со всех направленных желобов

Устройство внутренней сифонно-вакуумной и гравитационной системы

Сифонно-вакуумная система с внутренним водостоком считается более прогрессивной. Принцип её работы лежит в засасывании влаги с поверхности крыши без попадания воздуха. Таким образом возникает вакуумный эффект, который позволяет использовать меньшее количество отводящих труб с небольшим диаметром.

Производительность такой конструкции выше, чем обычной, но её обустройство требует инженерного проектирования

Отвод дождевых вод от фундамента

Схема установки водосточного желоба: 1 — карнизный свес; 2 — подстилающий слой; 3 — полукруглый водосточный желоб; 4 — кронштейн водосточного желоба; 5 — медная кровля; 6 — основание под кровлю; 7- стена.

Для вывода собирающейся воды от фундамента дома, необходимо правильно сделать небольшой водоприемник (ливневка) в том месте, где происходит выход воды из водосточной трубы и с помощью полимерных труб правильно вывести ее к колодцу или на улицу.

В качестве «ливневки» можно сделать приямок, который нужно забетонировать или установить уже готовый элемент, его можно купить в строительных магазинах.

Для конструкции с бетонной ливневкой и колодцем нужны будут следующие материалы:

• щебень фракционный 5-10 — 1,5-2 куб. м;
• песок — 0,2 куб. м;
• цемент — 45 кг;
• вода;
• доска для опалубки;
• полимерная труба, длина которой напрямую зависит от метража участка;
• решетка по размеру ливневки.

Первым делом выбираем место ливневки и правильно намечаем его колышками или гвоздями. Ее размер внутри будет составлять 30х30 см, снаружи, с учетом толщины стенки — 40х40 см. Глубина приямка будет приблизительно 60 см. Далее прокапывается траншея для полимерной трубы. Ширина траншеи должна соответствовать ширине лопаты, а дно должно иметь уклон, направленный в сторону колодца. В конце траншеи нужно выкопать котлован для колодца, размером 100х100х100см.

Как выбрать тип водостока

Подбор водосточной системы – не такая простая задача, как кажется. Есть много нюансов, которые следует учитывать:

• на юге страны, где вода на крыше замерзает крайне редко, лучше использовать внешние водостоки;
• в умеренном климате, если в доме нет чердачного помещения, внешние водостоки неэффективны;

При замерзании влаги снаружи, изнутри она постоянно будет подтаивать, но не найдёт выхода из-за ледяных заторов в желобах. В результате мокрые пятна на потолке вам гарантированы

• на севере вода часто замерзает и ледяные заторы могут разорвать трубы наружного водостока. В этих условиях наружные водостоки имеет смысл обустраивать только в нежилых зданиях без отопления;
• самыми надёжными для жилых домов с плоской кровлей считаются внутренние водостоки. Их сливные трубы постоянно находятся в тепле, так что никаких ледяных пробок в них не образуется.

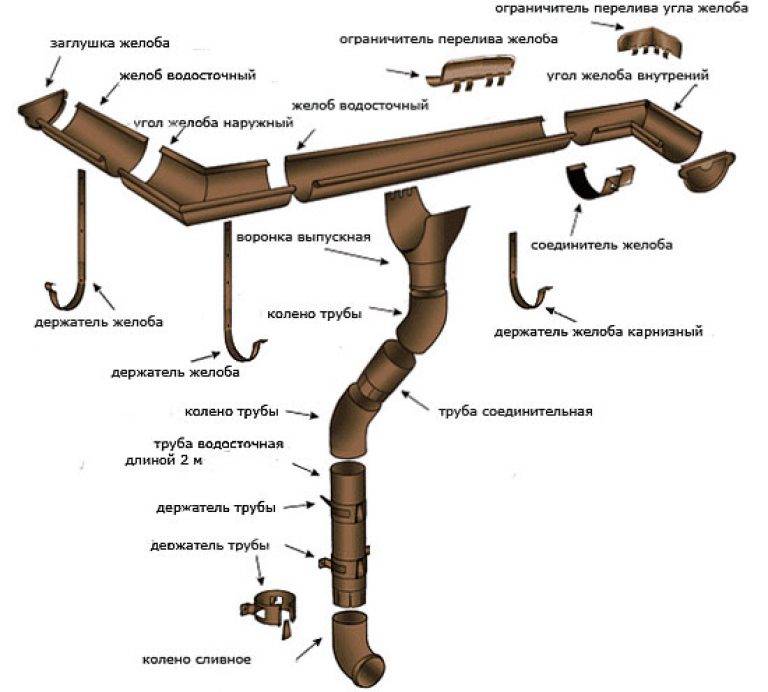

Желоба и другие компоненты водосточной системы дома

В состав водосточной системы для дома входит большой комплект разнообразных деталей и элементов крепежа. Есть прямая зависимость количества желобов и других частей водостока от конфигурации, наклона и размеров крыши строения. В общем виде набор компонентов систем водоотвода выглядит так:

• водосточные желоба — детали длиной 1,5 – 2 м из металла или стойкого к ультрафиолету пластика подбираются по длине периметра крыши с запасом примерно по 0,5 м на каждую сторону;
• крепежные хомуты — металлические, с зажимом и отверстием под крепление, из расчета 1 хомут на 0,6 – 1 м желоба плюс дополнительные на места крепления воронок, поворотных участков на сложной крыше, вертикальных водосточных труб и коленчатых частей системы;
• трубы — пластиковые или металлические для вертикального стока воды в дренаж и отвода от стены строения;
• поворотные колена полного профиля для водосточных труб, открытые для желобов, если крыша имеет сложные очертания по периметру, делают из основного материала — металла или пластика;
• воронки для приема воды из желобов водостока;
• уплотнительные прокладки в местах соединения желобов, воронок, труб и других частей системы водостока;
• раструбы для сброса воды в сторону от стен дома.

Изготовить столько разнообразных деталей для систем водостока своими силами будет сложно, но в принципе такая возможность есть. Для того, чтобы система водосточных желобов и труб работала качественно, стоит изучить наши рекомендации.

Желоб для водосточной системы

Отвод воды с крыши дома

Последним составляющим элементом водосточной системы является устройство отвода дождевой воды с крыши частного дома или коттеджа.

Как и куда отводить воду с крыши дома

Вода может собираться в бочку (емкость). Вариант хорош тем, что позволяет накапливать дождевую воду. Ведь земельный участок на даче или загородном доме постоянно испытывают потребность в поливе. При правильно подходе к оформлению, бочка для сбора дождевой воды может стать декоративным украшением дома.

Сбор воды в бочки идеален для владельцев теплиц с капельным поливом. Бочка под водосток накапливает дождевую воду, которая прогревается в ней и поступает в теплицу, парник или в сад.

Водосточная труба может быть подведена под дерево или кусты.

Вода отводится через ливневые стоки. Простой и дешевый вариант. Его недостаток в том, что вода все равно отводится недалеко от фундамента (если короткий водосток). Т.е., угроза его повреждения не устраняется полностью. Например, в зимнее время вода может замерзнуть и разрушить отмостку дома.

Дренажная система. Дренаж — это система труб, которые отводят воду в безопасное место.

Система бытовых стоков. Дождевая вода просто отводится в канализационные стоки. Однако нужно получить специальное разрешение на устройство такой системы.

Рекомендуем ознакомиться с подробным описанием технологии устройства дренажной системы вокруг дома, для правильного отвода воды от фундамента и с участка.

Заключение

В этой статьи мы постарались осветить все аспекты технологии устройства водостоков для крыши частного дома. Подробно остановились на некоторых нюансах расчета и монтажа. А также привели инструкцию, как сделать водостоки и отливы для кровли из оцинкованной стали своими руками. Теперь у вас не возникнет сложностей с изготовлением, установкой и уходом за системой слива воды с крыши.

Материалы для изготовления самодельных водостоков

Первое, с чем надо определиться при выборе водосточных желобов, материалов и комплектующих для системы — это баланс затрат и времени. Сделать водостоки для крыши своими руками можно из подручных материалов от пластиковых труб, бутылок и жести (нержавейки, оцинковки), можно купить готовые элементы и заняться монтажом самостоятельно. Вопрос в том, какой материал обойдется дороже, на что уйдет больше времени и труда. В расчет затрат стоит включить и подготовку деталей, поскольку сделать водосточный желоб своими руками из металла может оказаться довольно сложной задачей.

Самодельная водосточная система

Сначала определимся с материалами и сложностью работы. Самодельные стоки водослива состоят из большого количества профильных деталей довольно сложной формы. Придется потратить много времени и сил на подгонку и герметизацию. Рассматриваем варианты с выбором материалов для водостока:

• жесть или оцинковка — подойдет листовая нержавеющая или оцинкованная сталь толщиной примерно 1 – 1,2 мм, из которой можно сделать все детали отвода, и которая прослужит долго, если вы не поцарапаете ее при крое и монтаже;
• пластмассы — гнуть лист полимерного материала самостоятельно невозможно, гораздо лучше взять пластиковые водопроводные или канализационные трубы диаметром 100 – 110 мм и разрезать их вдоль, чтобы сделать основные детали, желоба;
• подручные средства, подходящие для небольших строений, дачных домиков, беседок — разрезанные пластиковые бутылки для водостока с небольшой пропускной способностью, но легкого и долговечного.

Сделать водосток своими руками проще всего из пластиковых заготовок, но, если у вас есть навыки, инструмент и время, то стоит попробовать металл. Есть и некоторые тонкости, зависящие от материала.

1. Желоба водосточных систем во время дождя и схода талой воды испытывают значительную нагрузку, а летом подвергаются постоянному солнечному облучению. Некоторые виды пластика, например, полиэтилен, чувствительны в ультрафиолету, а значит, быстро разрушаются на солнечной стороне.
2. При выборе для заготовок труб из сшитого полиэтилена вы столкнетесь с высокой ценой и сложностью резки. ПВХ без защитных добавок будет разрушаться ультрафиолетом. Выбирайте трубы с защитой или сразу рассматривайте вариант с готовыми водосточными желобами из состава стандартных систем отвода— они имеют защиту и изначально подогнанные размеры.
3. Водосточные желоба из правильно гнутой стали (оцинковки) служат долго, но при низком расположении под крышей могут сильно греметь на ветру и во время ливня.
4. Рассчитывайте материалы для водостока, исходя из необходимости сделать много дополнительных деталей, значит, расход будет большим, часть кроя пойдет в отходы. Водоотвод состоит из множества компонентов, позволяющих не просто собрать воду с крыши, но и отвести ее в землю, в дренаж.

Состав системы водостока следует учитывать заранее, поскольку придется сделать множество дополнительных деталей.

Самодельный водосток из пластиковых бутылок

Принципы расчета комплектующих водосточных систем

Для количественного подсчета элементов конструкции требуется учитывать размеры и конфигурацию кровли, а также архитектурные особенности постройки.

Расчет ширины желоба и диаметра водосливной трубы ведется на основании площади крыши, чтобы система обладала необходимой пропускной способностью. В среднем, соотношение таково (S – площадь, Ø – диаметр) :

• при S крыши менее 50 кв. м. требуются желоба 100 мм, Ø трубы составляет 75 мм;
• при S крыши от 50 до 100 кв. м. подходят желоба 125 мм, Ø трубы при этом 85 мм;
• при S крыши превышающей 100 кв. м. применяются желоба 150 либо 190 мм, Ø трубы может, соответственно, составлять 100 или 120 мм.

Если крыша имеет сложную конфигурацию, параметры желобов и труб рассчитываются на основании площади проекции самой большой ее части .

При расчетах важно учитывать особенности климата в регионе строительства. Если количество осадков и их интенсивность превышают средние значения, стандартные расчетные параметры требуется пересмотреть в сторону увеличения. Трубы водостока

На каждые 100 кв. м. площади крыши должен приходиться один водосток. Таким образом, если S крыши даже ненамного превышает указанное значение, следует предусмотреть монтаж двух вертикальных водостоков и, соответственно, двух водоприемных воронок

Трубы водостока. На каждые 100 кв. м. площади крыши должен приходиться один водосток. Таким образом, если S крыши даже ненамного превышает указанное значение, следует предусмотреть монтаж двух вертикальных водостоков и, соответственно, двух водоприемных воронок.

Чтобы определить, сколько труб стандартной длины потребуется для обустройства водостоков, необходимо от расстояния между карнизным свесом и отмосткой отнять 30 см (высота расположения сливного колена). Полученное значение умножается на количество водостоков и делится на 3 (стандартная длина трубы).

Хомуты для водосточных труб. При обустройстве водостока на каждое из соединений требуется установить хомут, т.е. между водосточной трубой и отливом, коленом, на стыке труб. Плюс необходимо крепление всего водосливного стояка к стене (шаг крепежа не превышает 180 см). Количество хомутов зависит от длины водостока и его конфигурации.

Желоба. Стандартная длина элемента – 3 метра. Для простой скатной кровли достаточно подсчитать ее периметр и определить, сколько целых желобов и их отрезков потребуется для водосточной системы. На крышах сложной конфигурации, где скаты кровель различных частей дома частично нависают один над другим, отрезки желобов устанавливаются под той частью карниза, что выступает за проекцию нижнего ската. Это позволяет отводить воду с верхнего ската на поверхность нижнего, откуда она поступает в желоб основной системы водослива. Количество стыковочных угловых элементов для желобов высчитывается по числу углов кровли.

Кронштейны и замки. При монтаже желобов водослива кронштейны закрепляются с шагом 50-60 см (не следует увеличивать промежутки более, чем до 75 см). Количественный расчет выполняется исходя из общей длины желоба по периметру кровли. Для обустройства стыков желобов предусматривается соединительный элемент либо замок.

Другие элементы. Воронкой и отливом комплектуется каждый водосток. Труба соединяется с данными элементами через колено. Также колена могут потребоваться при обходе водосточной трубой архитектурных выступов на фасаде здания. Число колен определяется индивидуально для каждой постройки.

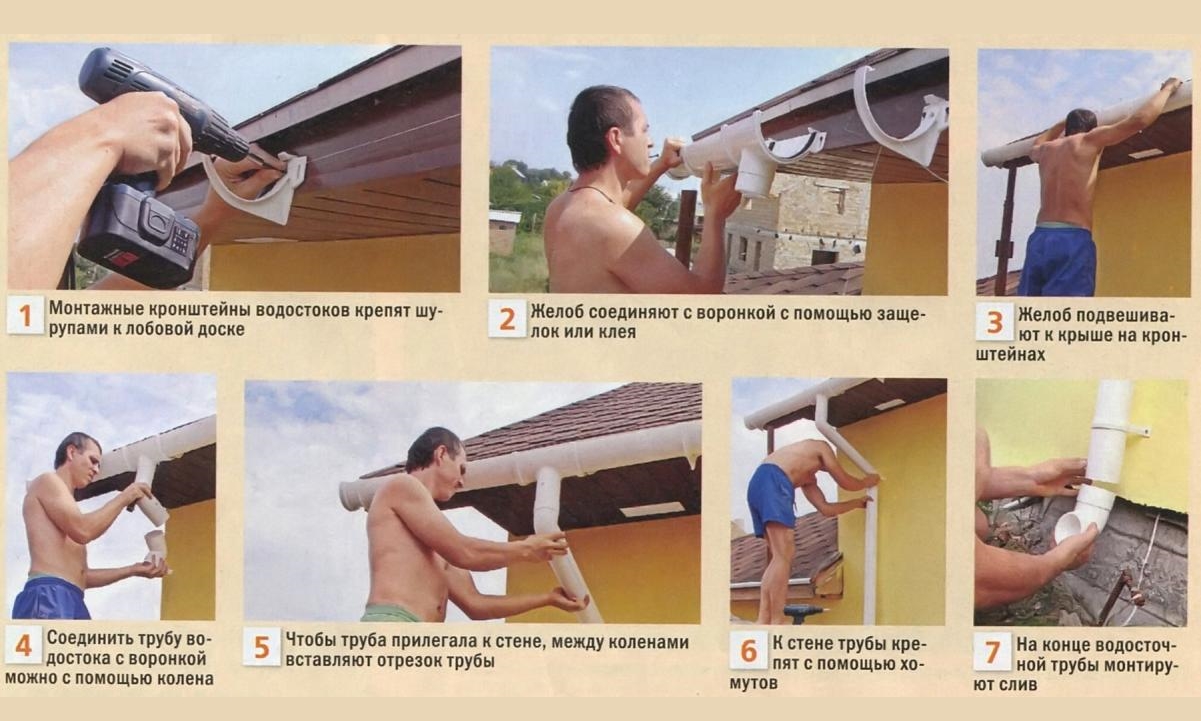

Монтаж водосточной системы

Чтобы понять, как сделать водосток из канализационных труб, важно принять во внимание некоторые особенности монтажа. Желоба по периметру могут устанавливаться:

Желоба по периметру могут устанавливаться:

Желоба по периметру могут устанавливаться:

• на край стропильной системы,
• на лобовую планку карниза,
• на саму кровлю.

Предпочтительными являются первые два варианта, однако их легко реализовать, если водосток из канализационных труб своими руками монтируется на этапе строительства, то есть, до укладки верхнего слоя кровли.

Вариант крепления кронштейнов для водоотливов

• Если система устанавливается в уже построенном доме, допускается монтаж на край кровли. Такой же способ целесообразно выбрать при большом вылете кровли (край находится на значительном расстоянии от стены дома).
• Желоба устанавливаются таким образом, чтобы они заходили за край кровли на треть диаметра сечения трубы и выступали на две трети, «ловя потоки воды».
• Для того, чтобы в желобах не застаивалась вода, располагать их следует с небольшим уклоном по направлению к воронке ( 2-5 мм на каждый метр длины). Проще всего посчитать общий уклон по стороне, наметить начальную и конечную точку, после чего соединить их, отмечая места установки кронштейнов. Это позволит обеспечить равномерность уклона.

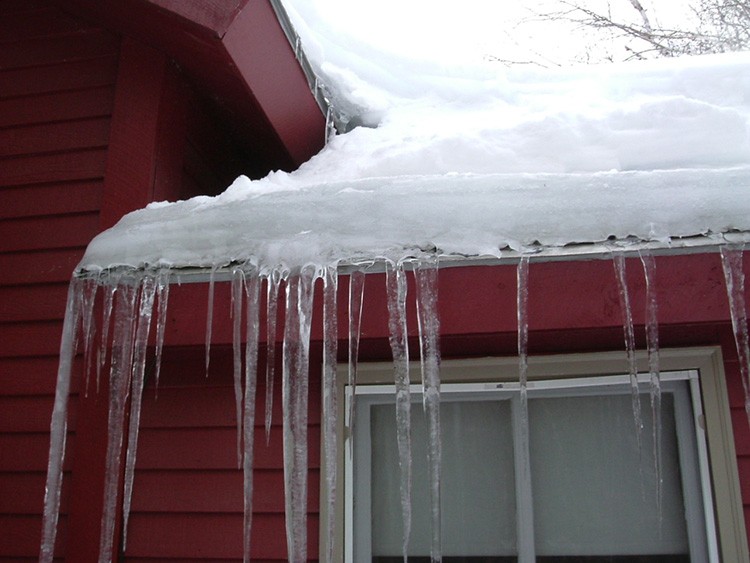

• Верхний край желоба должен быть ниже уровня края кровли минимум на 3 см. В противном случае конструкцию сможет сорвать сдвигающаяся с крыши весной снежная масса или лед.

Ознакомившись с этими нюансами, можно начинать монтировать водосток с крыши из канализационных труб.

Для этого вам понадобятся:

• саморезы, шуруповерт или отвертка;
• уровень и рулетка;
• напильник, наждачная бумага;
• ножовка по металлу или болгарка;
• бечевка;
• лестница или строительные леса.

1 этап работ

Трубы, предназначенные для изготовления желобов, распиливают пополам в продольном направлении. Для повышения точности можно использовать шаблон из дерева. Края (места распила) лучше слегка прошлифовать. Выполняя распил, сверяйтесь с нарисованной схемой – в местах соединения требуется оставить цельные участки в качестве соединительных патрубков для фитингов.

В роли водосточной воронки выступает пластиковый фитинг, к которому горизонтально присоединяются желоба, а вертикально трубы диаметром 50 мм

2 этап

Монтаж кронштейнов начинается с крайних позиций. Угловые элементы крепятся при помощи резьбовых метизов, после чего между ними натягивается бечевка для проверки уклона. Вдоль намеченной линии между крайними положениями с интервалом 500-600 мм фиксируются промежуточные держатели.

Аналогичным образом только без уклона размечаются места фиксации и устанавливаются хомуты для вертикальных труб для слива. При этом следует учитывать, что подобные стояки не должны прилегать к стене вплотную. Расстояние должно составлять порядка 5-10 см.

3 этап

Монтируются водосточные желоба из канализационных труб. Соединение элементов выполняется при помощи специального клея или алюминиевых клипс. Во втором случае необходимо использование герметика для создания непроницаемого стыка. Аналогичным образом устанавливаются заглушки.

Исключением с точки зрения способа сборки являются воронки. Это – единственный элемент системы, который устанавливают бесклеевым способом. Для герметизации стыка используются резиновые прокладки, которые имеются в пластиковых фитингах (тройниках). Собираются такие участки конструкции также, как и канализационные трубы, в раструб.

4 этап

1 — пластиковый желоб, 2 — кронштейн, 3 — фитинг, 4 — заглушка, 5 — пластиковая труба

Собранные блоки желобов устанавливаются на кронштейны и соединяются. Стыки герметизируются аналогичным способом. На концах водостока из труб для канализации, на тех, которые находятся выше всей системы по уровню, устанавливаются заглушки.

5 этап

Собираются и устанавливаются блоки вертикальных водоотводов с нижними изменяющими направление поток воды фасонными элементами.

Выводы и полезное видео по теме

О том, как правильно сконструировать водосточную систему, можно узнать из следующего видеоролика:

Сборка водосточной системы собственноручно – задача решаемая. Понятно, что самостоятельность в первую очередь преследует цель экономии. Между тем, собираясь устраивать водосток своими руками, желательно провести расчёты, опираясь на такие параметры, как общая площадь кровли и среднестатистическая интенсивность осадков на местности.

Результаты расчётов будут способствовать дополнительной экономии, так как по ним можно точно определить потребность в материалах и деталях для монтажа.

Новости МирТесен
