Водоснабжение загородного дома из колодца: специфика обеспечения частных домов колодезной водой

Достоинства и недостатки колодезного водоснабжения

Если сравнивать с другими видами источников организации водоснабжении дачи, колодец имеет явные положительные стороны:

1. Доступность реализации. Водоснабжение частного дома из колодца своими руками – задача, вполне доступная для любого хозяина.
2. Несложный монтаж. Даже при минимальных навыках работ с поставленной задачей можно справиться без помощи квалифицированных специалистов.
3. Небольшие затраты на водопровод в частном доме из колодца. Например, при наличии глубинной скважины стоимость оборудования для водоснабжения загородного дома будет выше, чем у колодезного варианта.
4. Удобство в работе. Если электричество отключат, воду из колодца можно поднять механическим способом.

Не менее важно обратить внимание на отрицательные стороны:

1. Не всегда вода из верхнего горизонта имеет высокое качество, поэтому при организации водоснабжения из колодца обязательно устанавливается система фильтрации.
2. При интенсивном использовании воды в доме фильтры придется менять раз в месяц.
3. Раз в год необходимо выполнять чистку колодца, чтобы поддерживать стабильный запас воды.
4. В разные сезоны уровень зеркала воды изменяется. Это может сказываться на работе системы водоснабжения частного дома при подаче из колодца.

Обустройство внутренней системы водоснабжения

Обычно применяют тройниковый или последовательно-коллекторный тип разводки. При открытом монтаже трубы проводят вдоль стен (обычно используют ПП). При скрытой подводке трубы укладывают в штробы и скрывают под штукатуркой, в бетонной стяжке, в подполье.

Разводку начинают от точки ввода (источника подачи воды – насоса, гидроаккумулятора, напорного бака, пр.). Общая труба подачи для снижения потерь давления, имеет диаметр от 1 дюйма. Обязательно монтируют систему грубой фильтрации и запорный кран.

Далее производят разводку труб по выбранной схеме, то есть прокладывают сеть в ванную, на кухню, пр. Если разветвление системы производят на цокольном этаже, там же располагают котел отопления, требуется предусмотреть отдельный выход к агрегату.

При последовательной открытой схеме трубы укладывают выше плинтуса на 15 – 30 см, что позволяет скрыть их сантехприборами. Прокладывая контуры сквозь стены и перекрытия, контуры защищают от повреждений с помощью обсадной трубы или специального манжета. Фиксация элементов магистрали производится с использованием клипс, пластиковых и металлических хомутов.

Выбор оборудования

Если вы решили обеспечить водоснабжение дачи из колодца своими руками, важно правильно выбрать перекачивающий агрегат – от его работы будет зависеть эффективность системы. Специалисты рекомендуют отдать предпочтение погружному насосу при выполнении схемы подключения водопровода на даче из колодца своими руками

Специалисты рекомендуют отдать предпочтение погружному насосу при выполнении схемы подключения водопровода на даче из колодца своими руками.

Использовать погружной насос с гидроаккумулятором — хороший вариант провести водопровод в дом из колодца

Такие агрегаты имеют ряд преимуществ:

• низкий (в сравнении с насосной станцией) уровень шума,
• большая глубина подъема (насосная станция без эжектора не может работать на глубине более 8 метров),
• меньшая стоимость,
• за счет нахождения в водяной среде погружной насос эффективно охлаждается естественным способом, что снижает риск его перегрева и связанного с этим выхода из строя оборудования.

При выборе системы с использованием насосной станции колодец оснащается водозаборным оголовком и обратным клапаном на нем. Для предотвращения попадания мусора в систему водоснабжения водозаборное отверстие оснащается сетчатым фильтром.

Перекачивающее устройство и автоматические систему управления и защиты оборудования могут устанавливаться на определенном расстоянии от источника, в отапливаемом помещении, в доме. Там же устанавливается демпферный бак. Если насосная станция имеет функцию плавного пуска, необходимость установки демпферного бака исчезает, хотя он будет полезен в любом случае для резерва определенного количества жидкости.

Водопровод на даче своими руками из колодца с насосной станцией с гидроаккумулятором

О выборе шлангов в оплетке для монтажа летних систем было сказано выше. Для зимних систем лучше выбирать трубы из современных полимерных материалов (оптимальный вариант — полиэтилен низкого давления ПНД), долговечных и устойчивых к коррозии.

• Если вы делаете монтаж водопровода на даче своими руками из колодца, температура воды не будет высокой, поэтому выбор материала труб практически не ограничен. В некоторых случаях рекомендуют выполнять участки магистрали из чугуна, но только в том случае, если коммуникации прокладываются под тротуарами или дорожками с большой нагрузкой.
• При монтаже трубопровода от колодца до дома следует руководствоваться справедливым для всех инженерных систем правилом – чем меньше количество стыков, тем выше надежность конструкции в целом.
• Способы соединения труб и фитингов при монтаже магистрали выбираются в зависимости от материала труб. В любом случае все соединения в обязательном порядке должны быть герметичными. Разъемные и неразъемные соединения полимерных труб при помощи нагревающего (частично расплавляющего материал) оборудования и современных компрессионных фитингов не пропускают воду и обеспечивают высокую надежность стыков.

Схема водоснабжения в доме

Схему прокладки трубопровода выполняют двумя способами:

• последовательным;
• коллекторным.

Первый вариант применяют в небольших домах с малым количеством потребителей (1-2). При большем количестве жильцов появляются неудобства в виде одновременного включения нескольких водоразборных точек и снижения давления. В результате на самом удаленном участке подача воды очень слабая. Коллекторная схема разводки предусмотрена для обеспечения качественного напора воды у всех потребителей.

Особенности последовательной схемы

При последовательной схеме трубы проводят от общего стояка ко всем точкам потребления: кранам, душу, смесителям и пр. От стояка с вентилями отводят две основных магистрали:

• холодного водоснабжения;
• ГВС.

А от них с помощью тройников трубы отводят по точкам потребления.

К положительным характеристикам относят минимальный расход материалов и быстрый монтаж. Однако, зависимость потребителей воды друг от друга имеет ряд недостатков:

• перепад давления при одновременном включении нескольких точек водопотребления;
• невозможность перекрывания одного потребителя без отключения воды по всей системе;
• не всегда возможно удобное размещение тройников в санузле.

Важно! На каждой ветке допускается дополнительный монтаж отдельного крана, позволяющего производить ремонтные работы или обслуживание сети без ее полного отключения. Это условие регламентирует СНиП 2.04.01-85, п

10.5, где сообщается об установке арматуры на всех вводах и на кольцевой разводящей сети.

На рисунке рассмотрена типовая схема «А», состоящая из ряда элементов:

1. водорозетки для питания стирального оборудования;
2. водорозетки для подсоединения смесителя умывальника;
3. водорозетки – планки крана ванны;
4. уголка;
5. тройника;
6. обратного клапана;
7. водомера горячего потока воды (ГВС);
8. водомера холодной воды (ХВС);
9. редуктора давления потока;
10. фильтрующего элемента для грубой очистки;
11. отсечного крана;
12. стояка ГВС и ХВС.

Коллекторная система

Устройство коллектора представлено одним вводом и определенным количеством выводов, определяющих число точек водопотребления.

1. при снижении давления воды в системе, на все включенные потребители подается одинаковое количество воды;
2. сосредоточенность в одном месте всех приборов управления (вентилей, манометров и пр.) обеспечивается на выходном отверстии коллектора, в специальном коллекторном шкафу, этот принцип конструкции обеспечивает максимальный уровень комфорта при уходе и ремонтных работах системы;
3. все отводы коллектора оснащают регулятором давления, обеспечивая возможность регулировки напряжения в заданном приборе. В последовательной разводке этот режим может вызвать ряд затруднений.

Среди недостатков отмечают большое количество разводок. Это отражается на объеме затрат на трубы и монтажные работы. Для нивелирования эстетических характеристик коллекторную разводку производят «скрытым» способом.

Схема коллекторной разводки «Б» представлена:

1. водорозеткой для питания стирального оборудования;
2. водорозеткой для подсоединения смесителя умывальника;
3. водорозеткой – планкой крана ванны;
4. коллектором для холодной воды;
5. коллектором для ГВС;
6. клапаном обратным;
7. водомером ГВС;
8. водомером ХВС;
9. фильтром для грубой очистки.
10. краном отсечным;
11. стояком ГВС и ХВС.

Схема разводки определяет способ прокладки труб. Например, если главная магистраль проведена через санузел, а на кухне размещена обратка, следует подключит умывальник и посудомоечную машину по последовательной схеме, а схема в ванной комнате определяется количеством потребителей.

Основные элементы системы водоснабжения

С точки зрения монтажника водопровода, скважина – это разновидность колодца, просто более глубокого. Уровень расположения водного зеркала в грунте прямо влияет на выбор оборудования. Если высота подающей магистрали составляет менее десяти метров, резонно приобрести всасывающий насос верхнего расположения. Для более глубокой скважины необходима помпа центробежного принципа действия погружного типа.

БК 1хБет выпустила приложение, теперь уже официально скачать 1xBet на Андроид можно перейдя по активной ссылке бесплатно и без каких либо регистраций.

Устройство внутридомовой системы автономного водоснабжения не зависит от принципа забора и подачи воды. В схеме обязательно присутствует накопитель, который обеспечивает определенный запас воды, или гидроаккумулятор, который способствует поддержанию давления на заданном уровне. Трубы от бака к точкам потребления воды разводят в соответствии с правилами, едиными для всех видов водообеспечения.

В колодец заглублен шланг (труба), снизу он оснащен фильтрующим элементом – сетчатым цилиндром и обратным клапаном. Нижний конец трубы располагается выше донной поверхности на 0,8-1 м. Верхней конец присоединен к всасывающему фланцу насоса. Далее вода подается к накопительному баку или к гидроаккумулятору.

Погружной насос в колодце подвешивают на шнуре. Оптимальная высота его расположения – выше донной поверхности на 0,8 м. Выбирая между полимерным и стальным тросом, необходимо помнить, что полипропиленовые (капроновые) шнуры при намокании растягиваются, их длина увеличивается на 2-4%. Столь малые цифры означают, что сорокаметровый трос при опускании в колодец превращается в корд длиной 40,8-41,6 м.

Наружный и внутренний водопровод

Для водоподачи из колодца в дом трубы прокладывают под землей, при этом нет альтернативы трубопроводам из полиэтилена низкого давления (ПНД).

ПНД-трубы для водопровода черного цвета изготавливают из первичного полиэтилена, они имеют на боковой оболочке синюю полосу. Их размер задается наружным диаметром, самые популярные из которых — 25 и 32 (на 1 и 1 1/4 дюйма).

Соединения ПНД трубопроводов производят при помощи компрессионных фитингов, выполненных из того же полимерного материала.Современные фитинги имеют широкий выбор переходных муфт, отводов, тройников. У них стандартная трубная резьба, которая отлично стыкуется со стальными.

Самый быстрый, экономичный, надежный и долговечный вариант прокладки внутреннего водопровода в частном доме — использование полипропиленовых труб.

Выбор других материалов для прокладки внутреннего трубопровода, к примеру, таких металлов, как медь, нержавейка, приведет к существенному удорожанию и непрактичности водопровода. Эти материалы используют в основном для прокладки отопительных магистралей.

А другие виды полимерных труб, в основном сшитый и армированный полиэтилен (металлопластик) дороже в монтаже из-за высокой стоимости обжимных фитингов и необходимости использования специального инструмента.

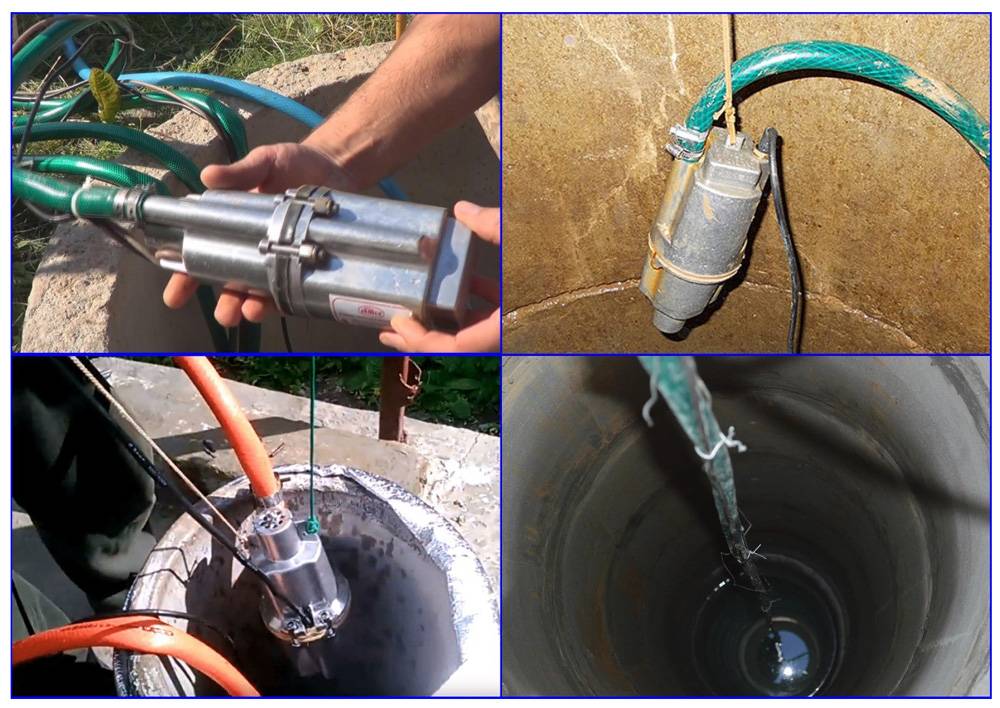

Рис. 10 Применение вибропомп в колодцах

Схема водоснабжения в доме

Схему прокладки трубопровода выполняют двумя способами:

• последовательным;
• коллекторным.

Первый вариант применяют в небольших домах с малым количеством потребителей (1-2). При большем количестве жильцов появляются неудобства в виде одновременного включения нескольких водоразборных точек и снижения давления. В результате на самом удаленном участке подача воды очень слабая. Коллекторная схема разводки предусмотрена для обеспечения качественного напора воды у всех потребителей.

Особенности последовательной схемы

При последовательной схеме трубы проводят от общего стояка ко всем точкам потребления: кранам, душу, смесителям и пр. От стояка с вентилями отводят две основных магистрали:

• холодного водоснабжения;
• ГВС.

А от них с помощью тройников трубы отводят по точкам потребления.

К положительным характеристикам относят минимальный расход материалов и быстрый монтаж. Однако, зависимость потребителей воды друг от друга имеет ряд недостатков:

• перепад давления при одновременном включении нескольких точек водопотребления;
• невозможность перекрывания одного потребителя без отключения воды по всей системе;
• не всегда возможно удобное размещение тройников в санузле.

Важно! На каждой ветке допускается дополнительный монтаж отдельного крана, позволяющего производить ремонтные работы или обслуживание сети без ее полного отключения. Это условие регламентирует СНиП 2.04.01-85, п. 10.5, где сообщается об установке арматуры на всех вводах и на кольцевой разводящей сети

10.5, где сообщается об установке арматуры на всех вводах и на кольцевой разводящей сети.

На рисунке рассмотрена типовая схема «А», состоящая из ряда элементов:

1. водорозетки для питания стирального оборудования;
2. водорозетки для подсоединения смесителя умывальника;
3. водорозетки – планки крана ванны;
4. уголка;
5. тройника;
6. обратного клапана;
7. водомера горячего потока воды (ГВС);
8. водомера холодной воды (ХВС);
9. редуктора давления потока;
10. фильтрующего элемента для грубой очистки;
11. отсечного крана;
12. стояка ГВС и ХВС.

Коллекторная система

Устройство коллектора представлено одним вводом и определенным количеством выводов, определяющих число точек водопотребления.

1. при снижении давления воды в системе, на все включенные потребители подается одинаковое количество воды;
2. сосредоточенность в одном месте всех приборов управления (вентилей, манометров и пр.) обеспечивается на выходном отверстии коллектора, в специальном коллекторном шкафу, этот принцип конструкции обеспечивает максимальный уровень комфорта при уходе и ремонтных работах системы;
3. все отводы коллектора оснащают регулятором давления, обеспечивая возможность регулировки напряжения в заданном приборе. В последовательной разводке этот режим может вызвать ряд затруднений.

Среди недостатков отмечают большое количество разводок. Это отражается на объеме затрат на трубы и монтажные работы. Для нивелирования эстетических характеристик коллекторную разводку производят «скрытым» способом.

Схема коллекторной разводки «Б» представлена:

1. водорозеткой для питания стирального оборудования;
2. водорозеткой для подсоединения смесителя умывальника;
3. водорозеткой – планкой крана ванны;
4. коллектором для холодной воды;
5. коллектором для ГВС;
6. клапаном обратным;
7. водомером ГВС;
8. водомером ХВС;
9. фильтром для грубой очистки.
10. краном отсечным;
11. стояком ГВС и ХВС.

Схема разводки определяет способ прокладки труб. Например, если главная магистраль проведена через санузел, а на кухне размещена обратка, следует подключит умывальник и посудомоечную машину по последовательной схеме, а схема в ванной комнате определяется количеством потребителей.

Организация системы подачи воды

Как уже говорилось, схема водоснабжения дома из колодца может быть организована автоматически (с помощью насосной станции и контролем всех параметров системы электроникой), так и в ручном режиме – включением насосного оборудования по мере необходимости. Второй вариант подходит для сезонного проживания или редко используемых помещений (бани, отдельно стоящего бассейна или сауны).

Внутри дома разводка от места входа подающей трубы осуществляется последовательным или коллекторным способом. В первом случае тройники на основную трубу монтируются в местах подключения сантехнических приборов и потребляющей воду техники (стиральные и посудомоечные машины). Напор воды по мере удаления от входа уменьшается, одновременная эксплуатация всех приборов затруднена. Коллекторный способ разводки предусматривает подвод трубы питания к каждому «потребителю» отдельно.

При этом напор в системе равномерный, нет сильно «затухания» давления в одном из сантехнических устройств. Более детально схема разводки по коллекторному принципу показана ниже.

Монтажные работы в доме

В здании монтажные работы по устройству водопровода от колодца осуществляются по принципу:

• краны для общего подключения домовой разводки и слива воды обратно в колодец устанавливаются в нижней точке системы;
• разводка труб и подключение сантехнических приборов-потребителей идет последовательно, снизу вверх. При этом стыки труб и места подключения приборов герметизируются более тщательно, чем при устройстве водопровода в квартире. Это связано с возможными перепадами давления в системе;
• система дополнительной фильтрации питьевой воды (при отсутствии фильтра тонкой очистки в начале распределительной системы) монтируется непосредственно на кухне, с присоединением отдельного крана или использованием смесителя с дополнительным изливом.

6 этап – Подача воды из колодца в дом

Герметизация выводной трубы, которая заводится через кольцо в колодецВода подается из колодца через выводную трубу.

Важно. Место, где выводная труба заводится через кольцо в колодец необходимо тщательно загерметизировать, чтобы через него внутрь не попадала верховодка

Траншея для прокладки водопроводаДалее нужно организовать подземный водопровод, т.е. трубу протянуть к дому. Для этого выкапывается траншея под углом к дому в которую укладывается труба диаметром не меньше 32 мм.

Важно! Если насос поверхностный, то уклон траншеи направлен к колодцу, чтобы обеспечить стек воды. Глубина траншеи под водопровод определяется двумя параметрами:

Глубина траншеи под водопровод определяется двумя параметрами:

периодом пользования водопровода. Если зимнее водоснабжение из колодца не предусмотрено, можно углубить трубу водоснабжения на 1 м.;

уровнем промерзания почвы

Важно, если необходимо организовать круглогодичное водоснабжение

Важно! Трубу лучше заводить в дом через фундамент. Если же дом уже эксплуатируется, тогда возможна поверхностная укладка

В любом случае следует позаботиться о том, чтобы труба не подвергалась механическим нагрузкам и действию низких температур.

Траншея засыпается после того, как в колодец установлен насос, сливной канал и уложен электрокабель.

Совет. Чтобы грунт в траншее не просел лучше выполнять постепенную засыпку и утрамбовывать каждый слой.

Зачем нужен гидроаккумулятор

И колодец, и скважина могут обладать недостаточным дебитом (см. Дебит скважины – как узнать, хватит ли вам воды). Иными словами, они не всегда в состоянии выдать за один прием столько воды, сколько вам нужно. Иногда эта проблема возникает не сразу, а через несколько лет эксплуатации источника.

Логично, что в таком случае в доме должен быть запас воды. Но не в ведрах и банках, а в самой системе. И это реально осуществить, если включить в схему водоснабжения гидроаккумулятор или накопительный бак.

Преимущества гидроаккумулятора

Накопительный бак – это, как говорится, «прошлый век». Он неудобен и не практичен.

Судите сами:

• Устанавливать его нужно над помещениями-водопотребителями, то есть, на чердаке. Это значит, что он нуждается в утеплении, иначе зимой вода будет замерзать.
• Никто не отменяет риск протечек и переполнения бака. Это редко, но случается. Последствия представить несложно.
• Вода из накопительного бака поступает к приборам под давлением собственного веса. А этого недостаточно для нормальной работы сантехприборов и особенно бытовой техники – стиральной и посудомоечной машины.

Система водоснабжения с накопительным баком

Напрашивается очевидный вывод: включать в систему накопительную емкость имеет смысл только в небольших домах для летнего использования, не оборудованных современными приборами. Если же вы живете в доме постоянно, вам больше подойдет схема водоснабжения от гидроаккумулятора.

И вот почему:

• Это более совершенное устройство – оно позволяет настраивать давление в системе в соответствии с вашими потребностями;
• Гидробак тоже должен стоять в теплом помещении, но эту задачу решить проще, так как его не нужно поднимать на самую высокую точку. Для установки подойдет и кессон над скважиной, и подвал дома, и любое техническое помещение;
• Соответственно, и возможные протечки не так страшны: вода не намочит перекрытия, не испортит ремонт и мебель.

Система водоснабжения с гидроаккумулятором

Как он работает

Гидроаккумулятор – это герметичная емкость, разделенная внутри на две секции. В качестве разделителя может выступать резиновая диафрагма или полая «груша».

В одну секцию поступает вода, а в другой находится воздух, который по мере наполнения первой секции сжимается, создавая давление на диафрагму.

Устройство гидроаккумулятора

По мере опустошения бака при разборе воды, давление воздуха падает. Когда оно достигает предельного минимального значения, срабатывает реле давления, которое запускает насос. Он снова накачивает в бак воду, пока давление не достигнет максимума.

Гидроаккумулятор с реле давления и манометром

В результате:

• Мы имеем постоянный напор в системе;
• Насос не включается при каждом повороте крана, поэтому его детали меньше изнашиваются и служат дольше;
• Схема водоснабжения гидроаккумулятором позволяет всегда иметь запас воды на случай её большого разбора и неспособности источника выдать нужный объем единовременно.

Объем бака выбирается исходя из потребностей семьи. Он может быть и 5, и 500 литров.

Особенности водозабора

Главное требование, предъявляемое к колодцу, который будет источником воды – его стены должны быть надёжно укреплены, чтобы в будущем не произошло обвалов.

Материал стен может быть самым разнообразным, например:

• каменная кладка;
• бетонные кольца;
• деревянный сруб;
• шифер;
• металлические листы.

Преимущества такого метода водоснабжения в том, что:

• Всё делается самостоятельно.
• Не нужны согласования и документация.
• Небольшие затраты (нужно приобрести насос и трубы).
• Долговечность: работа системы будет зависеть от того, сколько проработает насос.
• Универсальность: если отключат свет, или поломается насос для водоснабжения частного дома из колодца, воду по-прежнему можно брать из колодца.

Если грунтовые воды подходят близко к поверхности земли, вода может содержать много примесей. Такую воду можно использовать для стирки, полива огорода и т.д., однако, установив дополнительно систему фильтрации, можно сделать такую воду пригодной для питья.

Также нужно помнить, что колодец каждый год нуждается в чистке. Это обязательное условие, ведь от него зависит качество воды и здоровье жильцов дома.

Врезка водовода в колодезное кольцо

Врезка в укрепление шахты колодца, необходима при обустройстве водоснабжения частного дома из колодца, при этом не важно, какая выбрана схема прокладки водовода. Вывод трубы через верхний срез оголовка допустим при использовании погружного насоса и надземной укладке водопровода, так как при выборе поверхностного агрегата лишний метр подъема воды может оказаться для него критичным, поэтому такая схема не распространена

Как проделать отверстие в стене

Выбор способа получения отверстия необходимого диаметра в бетонном кольце зависит от имеющихся у исполнителя работ инструментом, а именно:

• при помощи кувалды, как это рекомендуют многочисленные авторы интернета, можно пробить дыру совсем не того размера, который необходим, имеющую смещение от проектного положения и неровные края;
• посредством перфоратора, что потребует бурения нескольких отверстий по периметру и последующего выбивания куска бетона при помощи кувалды;
• используя коронную насадку на перфоратор нужного диаметра, позволяющую выполнить ровное отверстие требуемого диаметра с минимальной погрешностью.

Герметизация отверстия в кольце

Водоснабжение частного владения из колодца, схема которого предусматривает поверхностную прокладку водовода, при обустройстве врезки в кольцо не требует тщательной герметизации вводного отверстия, так как угроза проникновения поверхностных вод через него минимальна. Заделка в таком случае может быть выполнена монтажной пеной с последующей затиркой цементной смесью, а ввод следует выполнять в кожухе с уложенным греющим кабелем и утеплителем.

Когда водоснабжение из колодца выполняется своими руками, а схема укладки водопровода предусматривает его заглубление в грунт, то вопрос герметизации вводного отверстия является актуальным, так как наличие протечки чревато попаданием «верховодки» в колодец и ухудшением качества воды. Как следствие, необходимо герметизировать выполненное отверстие одним из распространенных способов, каждый из который имеет собственные характеристики.

1. Посредством ввода в отверстие гильзы и заполнения пустоты гидроизолирующей цементной смесью, которая со временем растрескивается и выкрашивается из-за смещений колец и водопровода, неизбежных при сезонных вертикальных смещениях грунта.
2. Путем гильзования и устранения пустот при помощи герметика, который также может вывалиться, так как не будет иметь жесткой связи с поверхностью отверстия ввода.
3. Используя гильзу с воротником и оболочку для водовода меньшего, чем гильза диаметра, на ширину манжеты, используемой для сопряжения, обеспечивающей герметичность ввода и гарантирующей подвижность элементов и компенсацию смещений грунта. Резиновая прокладка, подложенная под воротник, имеющий минимум четыре отверстия для крепления к колодезному кольцу, после обтяжки, предотвратит попадание воды через имевшиеся зазоры между гильзой и отверстием ввода. Чтобы манжета не упала в колодец при осевых смещениях оболочки водовода, гильза должна иметь бурт с внутренней стороны.
4. Стандартный элемент для врезки в кольцо представляет собой сгон, снабженный двусторонней резьбой, на которую накручиваются гайки, обжимающие уплотнитель, устраняющий зазоры.
