Водоснабжение частного дома своими руками: правила обустройства и лучшие схемы

Инструкция по самостоятельной прокладке труб на улице

Следующим этапом создания системы водоснабжения частного дома из скважины заключается в прокладке труб на улице.

Выполняя работы по обустройству скважины, нужно сделать также монтаж оголовка. Это несложное действие, однако, надо выполнять его с соблюдением установленных правил. Без оголовка скважина не прослужит длительный срок.

После окончания строительства, произведения расчетов суточного потребления воды, составления схемы водоснабжения частного дома, можно приступать к прокладке наружного водопровода.

Для сооружения напорной магистрали используется стальная или полиэтиленовая труба, которая должна залегать ниже уровня замерзания грунта. Можно внутрь 11-ти сантиметровой трубы положить обогреваемый кабель или полистирольную скорлупу. Эти элементы обеспечат возможность ремонта трубопровода в случае необходимости.

Процесс этот не сложный и заключается в следующем:

выкапываются траншеи ко всем постройкам, куда необходимо завести воду;

• если их несколько, то в кессоне устанавливается автоматика, контролирующая давления воды;
• на дно траншеи укладываются трубы и присыпаются песком, для лучшего уплотнения, поливают водой;
• в траншею укладывают кабель электропитания, для защиты кабель помещают в полипропиленовую трубу;
• траншеи полностью закапывают грунтом.

Потом трубы заводят в жилое здание и распределяют по точкам потребления воды.

Автономное подключение

Автономная установка через колодец

Если по границам участка не пролегают магистрали, то монтируют систему водоснабжения автономным способом.

Один из вариантов источника воды – колодец. Если он находится на участке, то оборудовать его системы водоснабжения достаточно просто.

Если его нет, то рассматривают возможность его выкапывания. При этом стоимость таких работ сравнительно не высокая.

Минусом такого источника воды является ограниченность объема. Обычно рассчитывают на 200 литров. Для небольшой семьи этого может быть и достаточно.

 Также иногда возникает опасность смешения с грунтовыми водами, но это происходит в лишь некоторых местностях и при определенных условиях.

При этом, при сбоях в в поступлении электроэнергии, колодец все равно останется доступен. В аварийных ситуациях воду можно будет набрать вручную в емкости. И спокойно дождаться появления электричества.

Срок службы колодца составляет около 50 лет. Что довольно продолжительно. Этот способ наиболее экономически выгоден, и, если есть предпосылки для рытья колодца, то выбирают именно его.

Автономное подключение из скважины

При организации водоснабжения через скважину тоже возникает вопрос с запасом и глубиной залегания воды.

Бурение скважины намного дороже, чем копка колодца. Часто привлекают спецтехнику. Конечная стоимость зависит от глубины залегания вод, геодезических особенностей и вида скважины.

Качество получаемой жидкости обычно выше, чем из центрального водопровода. Бесперебойная подача воды в дом зависит от электричества. Проект наружного водоснабжения частного дома можно скачать для ознакомления еще до бурения скважины.

Бурение скважин

 При бурении скважины применяется несколько методов, стоимость которых рассчитывается в проекте водоснабжения.

Глубина артезианской скважины может доходить до 150 метров, до известняковых пород. Запас сырья практически не ограничен. Такого вида установка требует обязательной регистрации и уплаты налога.

Это дорогой метод бурения, применяется только при отсутствии других вариантов прокладки водоснабжения. При этом срок службы такого источника составляет в среднем двадцать лет.

Так называемое бурение «на песок» не такое глубокое. Производится вручную, для поиска нужной глубины.

Иногда надо несколько попыток для установки залегания воды. Если попадется неглубокое залегание вод, то глубина такого бурения может быть всего 15-20 метров. Обычно спецтехнику в таких случаях не используют.

Она производит работу до заданной глубины, при этом водоносный слой может находиться значительно выше заданной точки. Есть разные варианты расположения скважин.

Можно скачать проект водоснабжения и канализации частного дома и представить, как это будет осуществляться, относительно своих владений.

Рыть или бурить?

Вырыть колодец с глубиной водоносного горизонта до 15-20 метров обойдется немного дешевле, чем пробурить скважину такой же глубины. И чистить колодец в случае его заиливания проще, чем чистить скважину.

С другой стороны, дебет (производительность) колодца обычно невелик, особенно в засушливое время года: в жару колодец может обмелеть и даже пересохнуть. Впрочем, неглубокая песчаная скважина в засуху тоже может иссякнуть, хотя и не так быстро, как колодец.

Так что нужно смотреть, хватит ли Вам производительности колодца и не пересыхают ли колодцы в данной местности в жаркое лето, а там уж решать, на чем остановить свой выбор — на колодце или скважине.

Выбор насоса

Как уже упоминалось, система водоснабжения на даче из колодца обычно оснащается погружным или поверхностным насосом. Выбор конкретной модели зависит от глубины воды в шахте. Так, неглубокие гидротехнические сооружения дают возможность обойтись поверхностной помпой. Этот механизм способен поднимать воду на высоту 6-8 м (мощные модели – до 10 м). Местом размещения такого насоса является поверхность земли. Для усиления работы помпу дополнительно комплектуют эжектором.

Достаточно популярной моделью поверхностного центробежного насоса является недорогой российский прибор «Вихрь». Покрыть нужды жилого дома он не сможет, а вот обеспечить водоснабжение дачи или небольшого загородного коттеджа ему вполне по силам. Чаще всего «Вихрь» покупают для организации полива огорода или сада. Точкой забора воды могут выступать мелкие колодцы, ручьи и озера. Более мощные помпы данного типа в состоянии перекачивать до 3000 л/ч.

Для комплектации более серьезных схем водоснабжения дачи из колодца рекомендуется выбирать погружные агрегаты. Для них характерна высокая производительностью, экономичность и звукоизоляция. Чем больше глубина шахты, тем более мощную нужно приобретать помпу. Погружные насосы для водоснабжения частного дома из колодца можно купить за довольно небольшую цену. Большой популярностью пользуется отечественная марка Ольса Ручеек. Приборы этого производителя отличаются хорошей мощностью и простотой обслуживания.

Подобными характеристиками обладают также насосы Зубр, QUATTRO ELEMENTI и Ставр. Производительность бюджетных моделей примерно соответствует 1500 л/ч. Отличным вариантом для небольшой дачи будет модель ЗУБР НПВ-240 или другой аналогичный аппарат с производительностью до 24 л/мин. Для загородного дома этого будет достаточно, чтобы обеспечить подачу воды сразу в несколько точек потребления. Модели данного типа рассчитаны на глубину 60 м, что позволят наладить водоснабжение двухэтажного дома с мансардой. На ЗУБРе имеется верхний штуцер, что защищает аппарат от случайного всасывания донных наслоений.

Погружные помпы в состоянии без проблем справляться с механическими включениями диаметром до 2-х мм. Это дает возможность использовать их в качестве дренажного оборудования. Чтобы защитить систему водоснабжения частного дома из колодца от перегрузок, в обвязку насоса включают специальные контролирующие приборы – манометры и реле давления. Назначением датчика сухого хода является остановка помпы в случае снижения уровня воды или протечек трубопровода. Если насос будет продолжать работу в таких условиях, он может перегореть. При выборе подходящей модели необходимо ознакомиться с ее параметрами. Все они указаны в сопроводительной документации. Там же имеется инструкция по монтажу.

Правила прокладки труб в доме

При разводке домашнего водопровода от скважины следует с максимальной ответственностью подойти к выбору диаметра водопроводных труб, ведь от него зависит общая пропускная способность и уровень шума.

Чтобы рассчитать размер, следует отталкиваться от приблизительной протяженности каждой отдельной линии, расчет ведется от гидроаккумулятора до точки водозабора:

• для линии протяженностью меньше десяти метров допускается применение труб Ф16-20 мм,
• для трассы протяженностью около тридцати м – Ф25 мм,
• длиной более сорока пяти метров не менее – 32 мм.

Водопровод от коллектора следует рассчитывать, принимая во внимание тот факт, что через обычный кран проходит около 5 литров в течение одной минуты. Зная этот показатель, следует рассчитать количество воды, расходуемой одновременно из всех точек в пиковые моменты, исходя из этого показателя подбирается диаметр коллектора:

1. 25 мм при потреблении 30 л/мин,
2. 32 мм при потреблении 50 л/мин,
3. 38 мм при потреблении 75 л/мин.

Система с накопительным водонагревателем

Центр системы – бойлер, объёмный теплоизолированный бак, изготовленный из металла. В его нижнюю часть встроены следующие элементы:

• трубчатый теплообменник, который напрямую подключен к отопительному котлу;
• электрический ТЭН.

В баке находится вода, которая почти постоянно подогревается котлом. Электрический нагреватель лишь изредка участвует в этом процессе, когда котёл останавливается на короткие промежутки времени. Поэтому накопительная ёмкость называется бойлером косвенного нагрева.

Горячая вода, которая поступает на кухне или в ванной комнате, расходуется из бака, а именно из верхней его части. В этот же момент в нижнюю часть бойлера из водопровода поступает холодная вода. Она нагревается и поднимается в верхнюю часть, чтобы затем перейти в смесители.

Гидроаккумулятор

Это обязательный элемент системы водоснабжения, независимо от вида используемого насоса. Именно здесь устанавливают датчики и автоматику, управляющую включением и отключением насоса и поддерживающую требуемый уровень давления в системе. Если не будет накопительной емкости (гидроаккумулятора), то насос будет срабатывать при включении/отключении любого потребителя воды.

Но емкость гидроаккумулятора у них небольшая (20-50 л), поэтому сколь значимого резерва воды они не создают. Назначение такой емкости чисто функциональное – всасывающий насос работает только при наличии воды в заборном патрубке и в нем самом, а вода в емкости просто «поддерживает» его в рабочем состоянии. Но даже такой небольшой резерв уменьшает количество включений/выключений станции и исключает вероятность гидроударов в системе.

Насосная станция с автоматикой и гидроаккумулятором Источник home-help.com.ua

В схеме водоснабжения частного дома из колодца с погружным насосом используют гидроаккумуляторы большой емкости. Чем больше объем резервуара, тем реже срабатывает автоматика при уменьшении давления в системе, а учитывая, что для любого электродвигателя режим «старта» наиболее тяжелый, это положительно сказывает на сроке службы оборудования.

Выбирая модель гидроаккумулятора, учитывают объем потребления воды, который зависит от состава семьи. Кроме того, надо «привязать» его размеры и тип установки (вертикальный или горизонтальный) к особенностям помещения, внутренней разводке труб, плюс необходимо предусмотреть возможность его обслуживания.

Есть и такие модели гидроаккумуляторов, которые могут обеспечить стабильную работу системы водоснабжения дома на несколько семей Источник remkasam.ru

Система водоснабжения частного дома: как организовать

В основном, для обустройства водопровода применяют насосные станции. Они предназначаются для перекачки воды от источника сразу в систему или в резервуар. Также используются дополнительные фильтра водоочистки.

В состав системы входят:

• насосы;
• накопительные емкости;
• гидроаккумуляторы;
• различные водонагреватели (котлы, бойлеры, тэны).

Размещают комплекс поближе к потребителям, в подвале или цокольном этаже. К нему подводят трубу, идущую от водозабора, с фитингом из бронзы или латуни, диаметром 32 мм. Далее поочередно подсоединяются сливной дренаж и обратный клапан.

Затем все требуемые компоненты подсоединяются с помощью подключения, которое в народе называется «американкой».

1. Подключается шаровой кран для открытия/закрытия подачи воды.
2. Следующим, подсоединяется фильтр грубой очистки, для удаления крупнодисперсных частиц. Является защитой от ржавчины и песка.
3. После этого – система насосной станции оборудуется гидробаком или гидроаккумулятором, включая реле давления. Но в случае, если сам электронасос стоит в скважине, а спецоборудование находится внутри здания, нужно устанавливать реле на верхней части трубы, а емкость – нижней.
4. Затем монтируется датчик автоматики для защиты насоса от работы «на сухую» и своевременного отключения.
5. Завершается процесс установкой фильтра тонкой (мягкой) очистки.

Подбор гидроаккумулятора для насосной станции

Установка гидробака в частном доме

Гидробак являет собой герметическую емкость с двумя секциями. В одной размещается вода, а в другой воздух. С его помощью беспрерывно поддерживается давление в системе, а также при необходимости регулируется работа насоса.

Выбирать модель емкости необходимо в соответствии с количеством жильцов и суточным потреблением воды. Ее объем может составлять от 25 до 500 литров. Например, Wester WAV 200 Top – рассчитан на 200 литров жидкости, а Unipress – на 80 л.

Основные составные части системы автономного водоснабжения частного дома

На сегодняшний день сложилась достаточно богатая традиция сооружения автономных систем подачи воды в частные строения. Все они могут в значительной степени отличаться, но их основные структурные элементы остаются неизменными:

• Автономный источник водопотребления (колодец или скважина – скважина своими руками).
• Электрическое или механическое устройство для поднятия и подачи воды в систему. Это может быть обычный насос либо насосная станция.
• Гидроаккумулятор – устройство для накопления воды и создания давления в системе.
• Система наружных и внутренних водопроводных труб.
• Необходимая запорная арматура и сантехнические приборы.

Для организации горячего водоснабжения в систему может быть интегрирован водогрейный котел любого принципа действия. Удобнее всего использовать для этих целей двухконтурные газовые котлы, которые кроме нагрева воды выполняют функцию энергетической установки для обеспечения дома теплом. Если газа на участке нет, то вполне разумным будет использование накопительного электрического котла.

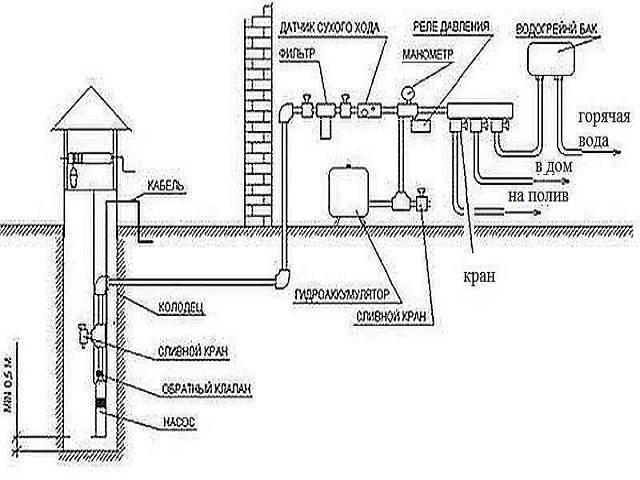

Примерная схема организации автономного водоснабжения для частного дома

Установка и подключение оборудования

Один из наиболее сложных моментов – проведение магистрали с насосом в глубокую скважину

Здесь важно правильно подключить агрегат к трубопроводу и надежно закрепить его на тросе. Технология монтажа такая:

1. Размотайте и разложите по земле погружаемый участок трубы ПНД. Подсоедините ее конец к патрубку насоса через компрессионный фитинг.
2. Привяжите к проушинам насосного агрегата трос и зафиксируйте специальным зажимом.
3. Соедините жилы питающих кабелей обжимными гильзами и выполните герметичную изоляцию с помощью термоусадочных трубок (они надеваются на концы разделанного кабеля перед стыковкой).
4. Свяжите проводку с трубой пластиковыми хомутиками на всем протяжении вертикального участка.

Привязав второй конец троса к проушине скважинного оголовка, опустите насос на требуемую глубину. Спуск производите аккуратно, без рывков, чтобы не уронить агрегат. По окончании наденьте оголовок на обсадную трубу. Как правильно выполнить эту работу, показано в видеоролике:

Индивидуальное водоснабжение из колодца смонтировать несколько проще. Для этого достаточно проделать отверстие в бетонном кольце на уровне дна траншеи и пропустить через него трубу, после чего поставить колено 90° для присоединения вертикального участка. Чтобы пластик не перетирался о бетонные края отверстия, в него желательно вмонтировать гильзу из железа или пластмассы, загерметизировав проем строительной смесью для бассейнов. Организация забора воды осуществляется таким же образом, как и в скважине.

Выбор источника воды и обустройство водозабора

В качестве источника воды при обустройстве автономных систем водоснабжения чаще всего используются грунтовые воды. Предпочтение стоит отдавать водоносным слоям, которые защищены водонепроницаемыми породами. Проводка в частный дом воды из подземных источников возможна без согласования с местными органами самоуправления, если только речь не идет об артезианской скважине.

Выбирать тип водозаборного сооружения нужно в зависимости от целого ряда параметров, включающих:

• Геологические особенности местности;
• Глубину залегания водоносных слоев почвы;
• Объема потребления воды.

Выбирая участок для забора воды, нужно соблюдать целый ряд правил:

1. Все элементы системы водоснабжения загородного дома должны располагаться на расстоянии свыше 20 м от любых потенциальных источников ее загрязнения (канализационных систем, компостных ям, уличных туалетов и пр.).
2. К участку, где будет располагаться оборудование, предъявляются определенные требования. Водозаборное сооружение должно располагаться на локации, которая не затапливается и имеет надежную защиту от заливания источника во время паводков. План водоснабжения дома обязательно должен учитывать этот момент.
3. Вокруг водозаборной конструкции должна быть отмостка шириной около 2 м. За отмосткой обязательно обустройство глиняного замка, углубленного в почву на 1 м и имеющего ширину 0,5 м. Наземная часть сооружения должна располагаться на высоте 80 см от уровня земли и иметь надежную крышку, защищающую систему от попадания грязи и осадков.
4. Обустраивать автономное водоснабжение в частном доме можно только из тех материалов, которые обеспечивают безопасность транспортировки и хранения воды без снижения ее качества.

Система водоснабжения из скважины

Работы по укладке труб и рытью траншей ничем не отличаются. Если вы планируете устанавливать насос и трубы непосредственно над скважиной, обустройте над ней кессон либо приямок. Таким образом, вы обеспечите защиту от промерзания.

Монтаж кессона

Эта работа выполняется соблюдением некоторых правил и технологии:

Пример пластикового кессона для скважины

• Обкопайте трубу скважины на 2,5 м в высоту. Ширина должна быть больше диаметра кессона в два раза;
• После этого уплотните дно ямы и залейте его слоем бетона толщиной 20 см.
• Затем установите кессон.
• Обрежьте трубу, оставив над уровнем дна кессона 50 см.
• На этом уровне создайте отверстие в кессоне, через которое в дальнейшем будут прокладываться трубы.
• Подключите насосную станцию, забетонируйте кессон снаружи (толщина слоя – 30-40 см), засыпьте его цементно-песчаной смесью, оставшиеся 50 см – грунтом.

Делаем подключение насосной станции к скважине

Выносной насос можно установить прямо в кессоне. При близком расположении скважины монтаж насосной станции можно произвести в доме.

Схема подключения насоса к скважине

Итак:

• Подводящую трубу следует провести в кессон или приямок и установить ее в трубе скважины. Здесь также должен иметься краник, предназначенный для слива системы вниз.
• Установите в кессоне насос, подключите его к трубе скважины, затем подключите к насосу трубу, которая подведена к дому.

Остальное оборудование, такое как фильтры, реле управления и гидроаккумулятор, установите в хозпостройке или доме.

Делаем внутренний водопровод на даче

Элементы для проведения внутреннего водопровода на даче

 Итак:

• Проведите трубу 32 мм к коллектору холодного водоснабжения.
• Установите в нем шаровые краны, после чего подключите трубы 25 мм. Именно они будут обеспечивать поступление воды к потребителям или их группам.
• Для внутренней разводки подходят гофрированные нержавеющие трубы, металлопластиковые, а также трубы, изготовленные из полипропилена и стали. Гофрированные изделия самые дорогие, но зато они легко устанавливаются. Если учитывать качество и цену, наиболее оптимальный вариант – полипропиленовые трубы. Их можно соединять электропаяльником и фитингами. Для работы с электропаяльником не требуется наличие определенных навыков. К тому же, этот инструмент можно взять в аренду.

Подведите трубу к водонагревателю, затем подключите, делать это нужно с на стороне коллектора, только с его обратной стороны. Из водонагревателя выходит труба с горячей водой, делаем ее подводку к коллектору, после этого делаем крана для отвода воды и шаровых кранов.

Как видно из вышесказанного, сложного особо ничего нет. Главное определиться правильно с источником и после этого правильно подобрать оборудование и вы с этим точно можете справится.

Водопровод в частном доме

Чтобы развести водопровод в доме своими руками между потребителями холодной и горячей воды необходимо составить схему.

Она нужна для трассировки трубопроводов, расчета количества труб, фитингов и запорной арматуры. Для большого дома лучше использовать коллекторную схему подключения, когда к каждому потребителю идет отдельная труба.

Это даст приблизительно равное давление в каждой точке.

Чаще всего для частного дома выбирают полипропиленовые трубы. Невысокая цена, отсутствие коррозии, долговечность и простой монтаж — эти факторы объясняют их популярность.

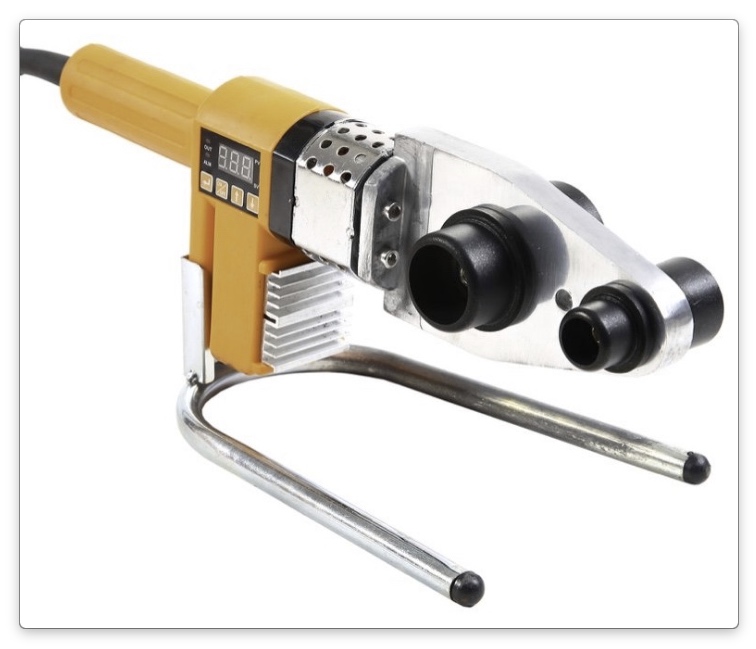

В отличие от стальных, они легко режутся, а сварочные аппараты просты в эксплуатации и не требуют высоких профессиональных навыков — достаточно попрактиковаться на обрезках трубы.

Выбор диаметра трубы зависит от требуемого расхода в точке потребления: дюймовая пропускает 30 л/мин, дюйм с четвертью — 50 л/мин, а полуторадюймовая — 75 л/мин.

Водоснабжение частного дома из скважины (Пример реализации)

Зимний и летний вариант водопровода

Система в зависимости от потребностей владельцев может быть смонтирована:

• В летнем варианте, когда предполагается функционирование устройства только в теплое время.
• Зимнее сооружение, которое способно работать круглогодично, даже если в холода на даче не будут жить постоянно, а только приезжать на короткое время.

Оба варианта считаются условно автономными, поскольку зависят от наличия электроэнергии.

Летняя система

Устройство летнего водопровода из колодца может быть выполнено двумя способами: разборным или постоянным. Второй вариант представляет собой проложенный в земле обычный трубопровод с выходящими на поверхность водоразборными кранами. Стоит отметить, что глубина закладки труб в данном случае невелика, они буквально присыпаны землей. Конструкция очень удобна тем, что точки водоразбора можно организовать в любом нужном месте.

Существенным недостатком системы считается необходимость укладывать трубы с уклоном к магистрали, туда, где находится самая низкая точка системы с краном для слива воды. Если этим правилом пренебречь, в трубах останется вода, которая при понижении температуры до отрицательных значений попросту разорвет их.

Летний разборный водопровод прокладывается прямо по поверхности

Разборная конструкция отличается предельной простотой установки. Она устанавливается в теплое время года и перед наступлением холодов убирается на хранение. Сооружение представляет собой трубы или шланги, проложенные поверх земли в нужном направлении. Детали должны быть достаточно прочными и по возможности армированными. Чтобы сделать конструкцию максимально надежной устанавливаются соединительные переходники из пластмассы или оцинкованной стали.

Зимнее сооружение

Зимний водопровод из колодца, который также можно обустроить своими руками, выполняется только по постоянной схеме. Для его функционирования понадобится утеплить всю систему, поскольку она будет работать даже при отрицательных температурах. Начать следует с участка подключения насоса к источнику напряжения. Можно совместить кабель и водопровод внутри общего кожуха из пластиковой канализационной трубы большого диаметра, который защитит детали от замерзания и механических повреждений.

Водопроводные трубы в этом случае укладываются ниже уровня промерзания грунта, что гарантирует их сохранность и работоспособность. Однако в силу различных причин это не всегда бывает выполнимо. В этом случае можно поступить следующим образом. Копаем траншею глубиной 60 см, укладываем трубы и засыпаем их утеплителем слоем 30 см. Для этих целей подойдет шлак, крошка пенопласта или керамзит. Сверху укладываем грунт. Так же на трубопровод может быть установлен водонагревательный кабель, эффективное, но достаточно дорогое в эксплуатации устройство.

Трубы для зимнего варианта водопровода укладывают ниже уровня промерзания грунта

Для подключения насоса к трубопроводу обустраиваем так называемый приямок. Его размеры в среднем составляют 75х75 см, глубина – 1 метр. Стенки сооружения укрепляются кирпичом или досками, дно утрамбовывается, засыпается щебнем или заливается бетоном. Трубопровод выводится внутрь конструкции, где и подключается к насосу. Для защиты от замерзания приямок хорошо утепляется.

Надо подчеркнуть, что зимний вариант системы обязательно оснащается системой консервации. В холодное время года перед каждым отъездом жильцов с дачи из трубопровода сливается вода, что позволяет сохранить сооружение в работоспособном состоянии. По приезду систему легко будет запустить снова.

Автономное водоснабжение позволяет обеспечивать дачный дом водой даже при отсутствии подведенных централизованных коммуникаций. Водопровод, проведенный из колодца, отличается практичностью, эффективностью и относительной дешевизной

Не важно, летний или зимний вариант системы будет установлен, при грамотном обустройстве сооружения дачный участок будет обеспечен бесперебойной подачей воды

Выводы и полезное видео по теме

Важные нюансы по устройству водоснабжения в доме. Советы эксперта:

Поэтапная технология прокладки наружного трубопровода на отрезке от фундамента дома к скважине:

Обзор элементов системы автономного водоснабжения, типы насосов и схемы подключения:

Проектируя систему водоснабжения, нужно учитывать, что чем она сложнее, тем комфортнее в использовании. Зато простая система более надежна, реже выходит из строя, доступна для собственноручного ремонта.

Поэтому составляя схему, важно не переоценить свои силы и определить самые важные функции, которые должна выполнять система водоснабжения
