Водяное отопление своими руками: все про водяные системы отопления

Однотрубная схема отопления

С обогревающего котла нужно провести главную линию, представляющую разветвление. После этого действия в ней находится необходимое число радиаторов, либо батарей. Линия, проведенная согласно проектировкам здания, подключается к котлу. Метод формирует циркуляцию теплоносителя внутри трубы, обогревая здание полностью. Обращение теплой воды настраивается в индивидуальном порядке.

Планируется замкнутая схема отопления Ленинградка. В этом процессе однотрубный комплекс монтируется по актуальной проектировке частных домов. По желанию собственника в добавляются элементы:

• Радиаторные контроллеры.
• Терморегуляторы.
• Балансирующие вентили.
• Шаровые клапаны.

Ленинградка регулирует нагрев определенных радиаторов.

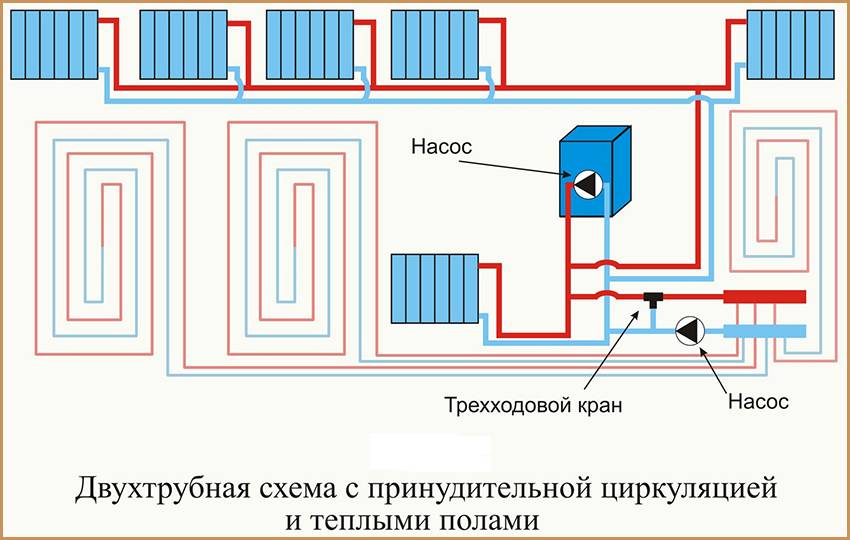

Подключение теплого пола к основной системе отопления частного дома

Наиболее простой вариант — сделать своими руками тёплый водяной пол от отопления. Однако этот способ не всегда является оправданным.

Для эффективного функционирования оборудования, требуется соблюдать два правила:

1. Не допускать перегрев теплоносителя свыше 55 градусов. Это может испортить напольное покрытие, а в некоторых случаях, происходит выделение вредных веществ. Помимо этого, пол перегреется, и ходить по нему будет не комфортно.
2. Обеспечить правильный расход теплоресурсов, иначе произойдёт понижение температуры в радиаторе, и общий уровень обогрева помещения не изменится.

Есть несколько вариантов, как сделать водяной тёплый пол в частном доме от отопления.

Подключение на прямую от радиатора

Подсоединение водяного контура к радиатору — наиболее лёгкий способ. Один конец устройства подключается к подаче, а второй к обратке. Но достичь требуемого обогрева можно лишь при соблюдении ряда правил:

• общий котёл для обогрева воды нужен автоматический, чтобы он мог поддерживать необходимую температуру теплоносителя;
• площадь помещения должна быть не больше 10 кв;
• наличие мощного насоса для хорошей циркуляции теплоносителя.

Однако, специалисты не рекомендуют данный метод при обустройстве водяного тёплого пола в частном доме своими руками. Так как, он имеет несколько минусов:

• теплоноситель будет направляться в первую очередь в основные трубы и радиаторы, а по контуру тёплого пола движение будет замедлено, что понизит его температуру;
• при повышении температуры, пол будет перегреваться.

Но, если вы остановили свой выбор на этом варианте, то лучше доверить работу специалистам, так как при отсутствии опыта, самостоятельный монтаж может привести к протечке.

Чтобы сделать правильную врезку труб тёплого пола, необходимо запостись радиаторным краном, он устанавливается на подачу, и температурным регулятором РТЛ. Пошагово, процесс подключения выглядит следующим образом:

1. В подающую трубу врезается тройник. А в обратку, кроме тройника, устанавливаются отрезки полимерных изделий и три тройных угловых переходника на 90 градусов. Оба выхода должны смотреть вверх — это облегчит процесс подключения.
2. Уровнем делается отметка вертикальной линии — к этому месту прикручивается клипса для полимерных труб, и закрепляется дюбелями.
3. Вывод впаивается и фиксируется в клипсе (теперь готовы оба выхода для кранов).
4. Монтируются краны — при этом, учитывается маркировка, стрелка показывает направление теплоносителя.
5. На оба конца контура тёплого пола устанавливаются головки, на них должна быть резьба, внутренняя — для обратки, и внешняя — для подачи.
6. Соединяются все выводы с помощью гофрированной стальной трубы.
7. Заключительный этап — устанавливается термоголовка на подающий кран.

Однотрубная разводка и подключение к ней

Однотрубная разводка — то есть система имеет всего одну трубу, по ней движется вода. Данная модель надёжна, единственный минус — при движении теплоносителя происходит понижение температуры. Поэтому, если к ней подсоединить ещё и водяной контур, то это приведёт к дополнительному температурному понижению и возрастанию гидравлического сопротивления, в связи с этим потребуется оборудовать дополнительный насос.

Для хорошей работы данной конструкции, нужно соблюдать ряд правил:

• чтобы температура не падала в радиаторе, врезку полового контура в отопление нужно делать после всех радиаторов;
• производить данное подключение возможно лишь при наличии не больше 5 батарей;
• чтобы подогрев пола поддерживался на одном уровне, следует подсоединить к системе трёхходовой смесительный клапан — он способен производить подмешивание к остывшей воде, горячую;
• требуется обустроить систему принудительным насосом, он будет обеспечивать циркуляцию теплоносителя.

Такая система используется не часто, так как работает не стабильно. Поэтому, установка насоса позволит создавать давление, которое будет направлять воду в трубопровод пола. При открывании клапана, давление передаётся радиатору, а наличие гидравлического сопротивления вызывает разбалансировку батарей и изменение расхода воды.

При такой работе отопительной системы, возможны аварийные ситуации. Поэтому, профессионалы советуют при монтаже тёплого водяного пола в частном строение своими руками, сооружать пол от котла, с использованием коллекторного узла.

Если вы хотите, чтобы в вашем доме всегда была комфортная атмосфера, то водяной тёплый пол — правильное решение. Смонтировать его самостоятельно в своём доме может каждый, главное выбрать качественный материал и соблюдать технологию укладки.

Виды водяных систем отопления в частном доме

Существует несколько видов водяного отопления для частных домов. Здесь мы подразумеваем стандартные системы обогрева с помощью радиаторов, теплые полы и плинтусное отопление. Отдельные виды могут совмещаться друг с другом, что позволяет достичь эффективного обогрева. Например, в спальнях и гостиных монтируются обычные радиаторы, а в ванных комнатах и туалетах нередко прокладываются теплые полы – отличное решение для тех, кто не выносит холода и не любит холодный кафель. Давайте разберемся в отдельных видах отопления и в их преимуществах.

Радиаторные

Радиаторные системы отопления являются неустаревающей классикой. Принцип их работы заключается в передаче тепла от теплоносителя через устанавливаемые в помещениях радиаторы. Такие отопительные системы смонтированы в подавляющем большинстве зданий различного назначения – в жилых, производственных, административных, хозяйственных и многих других. Они отличаются относительной легкостью в монтаже – достаточно протянуть трубы и подключить к ним радиаторы.

Раньше водяное отопление в частном доме предусматривало монтаж громоздких чугунных радиаторов. Со временем им на смену пришли более легкие и тонкие стальные радиаторы, изготовленные из стойкой к коррозии стали. Позднее на свет появились алюминиевые батареи – они отличаются легкостью, дешевизной и выносливостью. Для частного дома это самый идеальный вариант батарей.

Главным плюсом радиаторных систем является то, что для их прокладки не нужно заливать бетонные стяжки. Весь монтаж сводится к установке котла и радиаторов с их последующим подключением. Радиаторы обеспечивают эффективный прогрев помещений и не нарушают дизайн интерьеров, особенно, если в качестве них выступают современные алюминиевые многосекционные батареи.

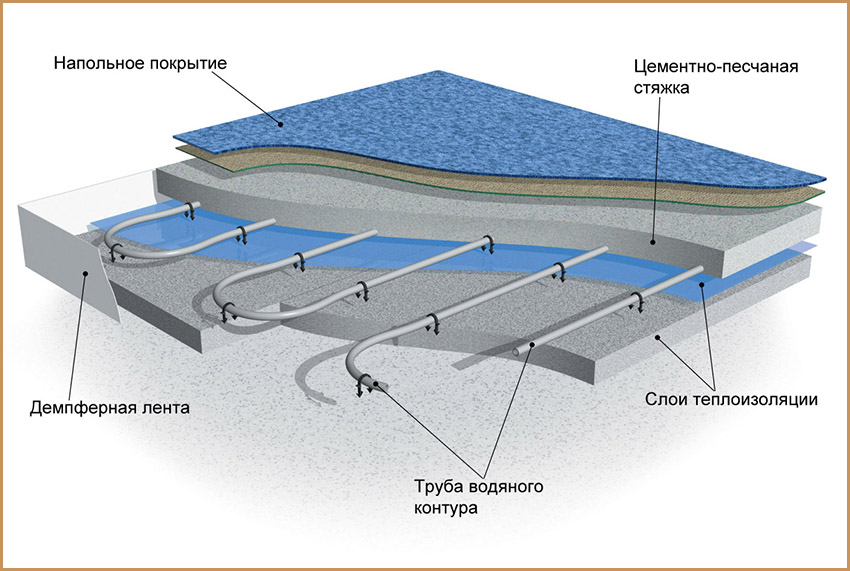

Теплый пол

Водяное отопление пола в частном доме может работать как в самостоятельном режиме, так и во вспомогательном. В самостоятельном режиме надобность прокладывать трубы с радиаторами отпадает, а все тепло испускают полы. Благодаря этому на таких полах могут без опаски играть дети, их не продует и не просквозит. У вас постоянно мерзнут ноги? Тогда вам обязательно придутся по душе всегда теплые полы. Во вспомогательном режиме они работают как дополнение к радиаторным системам.

Системы теплых полов хороши на кухнях, в ванных комнатах и туалетах. где на полу чаще всего лежит вечно холодная плитка. Прокладка отопления поможет сделать полы теплыми и комфортными. Например, в ванной комнате вам больше не придется становиться босыми ногами на холодную плитку. То же самое относится и к туалету. Если у вас на кухне лежит кафельный пол, смело укладывайте системы теплых полов и здесь. Еще одно место, где теплый пол станет атрибутом комфорта, это спальня – согласитесь, мало приятного вылезать из-под теплого одеяла и становиться пятками на холодные полы.

Для теплых полов характерна низкая температура теплоносителя, не превышающая +55 градусов, что позволяет создавать экономичные системы отопления. Но необходимость делать бетонные стяжки и проходить сквозь стены и дверные коробки является весомым минусом. Лучше всего продумать необходимость монтажа системы еще на этапе постройки дома.

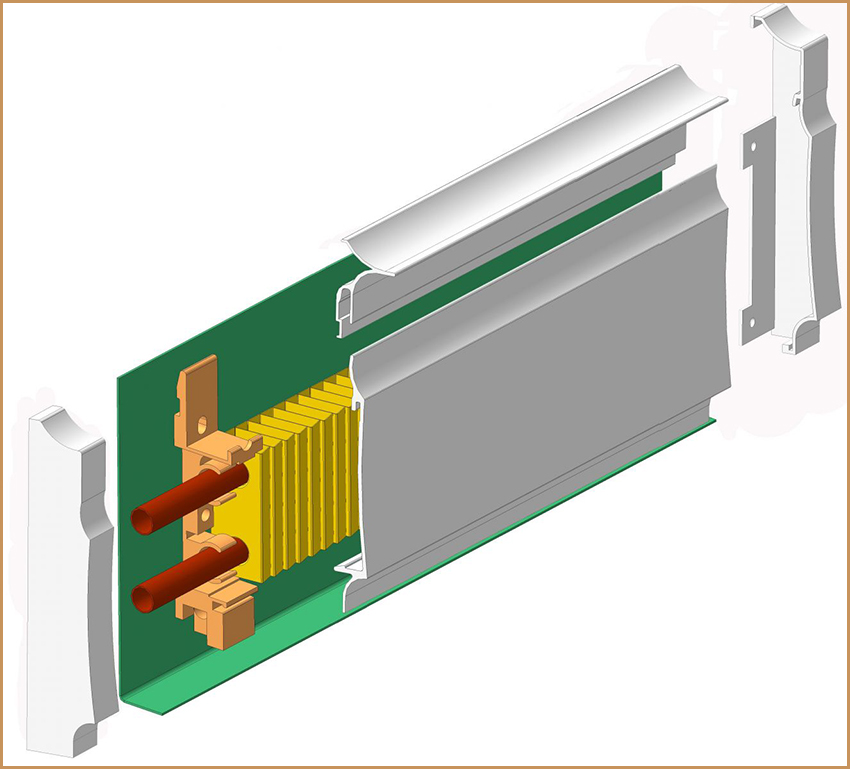

Плинтусные

Современные отопительные системы, построенные на основе классических алюминиевых радиаторов, отличаются тем, что тепло от них распространяется только вверх – за счет естественной конвекции. В результате весь теплый воздух поднимается, а на его место поступает холодный воздух. Нет ничего удивительного в том, что у домочадцев начинают мерзнуть ноги. Единственным плюсом является отсутствие холода от окон, так как он уносится конвекцией к потолку. Но что делать с отоплением? Не опускать же радиаторы на самый пол?

Выходом из ситуации становятся плинтусные системы отопления. Здесь используются малогабаритные радиаторы, сделанные из латуни или алюминия. Подача теплоносителя осуществляется с помощью пластиковых труб небольшого диаметра. Система дополняется кранами, спускниками воздуха и прочими необходимыми аксессуарами.

Все это уложено в специальный пластиковый плинтус – попадающий сюда воздух нагревается и нагревает находящиеся сверху стены. Далее помещение согревается инфракрасным излучением от нагретых стен и полов. Сквозняки, дующие по полу, в обогреваемых помещениях отсутствуют. Здесь прогреваются не только стены, но и сами полы, делая комнаты теплыми и комфортными.

Достоинством плинтусного отопления является то, что его можно проложить на любом этапе, даже после завершения строительства. Недостатки – высокая стоимость монтажа и куча требований к размещению плинтусов и прочих элементов. Допускается и одновременный монтаж всех видов описанных систем.

Смесительный узел для теплого пола своими руками: назначение и устройство

Если кто-то вам скажет, что смесительный узел теплого пола – это всего лишь распределительный коллектор, который разделяет потоки теплоносителя на группы (так сказать, поставляет его в различные участки теплого пола), смело можете обвинять его в некомпетентности в данном вопросе.

На самом деле то, о чем они говорят (распределительной гребенке или коллекторе), является всего-навсего только частью смесительного узла, включающего еще массу различного оборудования, которое служит не только для управления работой теплого пола, но и для оптимизации этой самой работы.

В общем, система эта сложная, и с ее устройством следует разобраться подробнее – чем мы с вами и займемся дальше. И начнем с того самого коллектора, который большинство начинающих сантехников путают со смесительным узлом теплого пола.

Коллектор или распределительная гребенка – без нее само существование насосно-смесительного узла для теплого пола можно ставить под сомнение. Именно этот элемент узла в полной мере отвечает за равномерное распределение теплоносителя по всем отдельно взятым частям системы.

В смесительном узле устанавливается два таких коллектора – один подающий, а второй собирающий, так что название «распределительная гребенка» в некотором роде не совсем правильное.

Распределительная – это та, которая устанавливается на подаче теплоносителя к теплому полу, а собирающая – та, которая монтируется на обратном трубопроводе.

Внешне и конструктивно они схожи друг с другом и представляют собой трубку большого диаметра, сбоку которой имеются резьбовые ответвления.

Чтобы было более понятно, скажу так – скрученные воедино пять, шесть и более тройников одного типа и одного диаметра. Вот вам и первая наметка по поводу решения вопроса, как сделать смесительный узел для контура теплого пола?

Гидрострелка, которая, по сути, и является самым что ни на есть настоящим смесителем для теплого пола – именно она смешивает свежий теплоноситель с уже «отработанным», восстанавливает его температуру до исходного значения и снова отправляет в распределительный коллектор, который, в свою очередь, подает его в каждую отдельно взятую ветку водяного теплого пола.

Устанавливается гидрострелка в самом начале смесительного узла – она представляет собой патрубок, соединяющий подачу и обратку системы отопления.

Точно такая же стрелка монтируется после котлов, перед распределительными гребенками в топочной – естественно, разница между ними заключается в размерах и способности прогонять через себя тот или иной объем теплоносителя.Трехходовой кран. Его назначение сводится к отладке процесса смешения теплоносителя в гидрострелке – он устанавливается внизу патрубка, соединяющего подачу и обратку. Одновременно он выполняет функцию тройника.

Именно по этой причине, если говорить о заводской гидрострелке для теплого пола, то она изготавливается уже в комплекте с трехходовым краном. Изменяя положение этого крана, добиваются эффективной работы теплого пола, а в частности эффективного повторного использования «отработанного» теплоносителя.

Насос. Без него также не обойтись – именно он заставляет теплоноситель быстро перемещаться по всем трубопроводам и эффективно прогревать их.

Монтируется он на обратный трубопровод, между гидрострелкой и собирающим коллектором. По аналогии с ним на подаче, между гидрострелкой и распределительной гребенкой, устанавливается термореле – оно необходимо только в случае изготовления автоматического смесительного узла. Если говорить о ручном варианте управления, то от него можно отказаться полностью.

Запорная арматура– монтаж смесительного узла теплого пола предусматривает использование двух видов запорной арматуры – это обычные шаровые краны, которые монтируются до смесительного узла (в их задачи входит отсекать узел целиком от системы отопления) и регулирующие краны, посредством которых производится отладка работоспособности системы.

Автоматы для сброса воздуха – как правило, монтируются в конце коллекторов. В ручном варианте они могут быть заменены обычными шаровыми кранами или кранами Маевского.

Вот так выглядит со стороны схема смесительного узла теплого пола – по крайней мере, ее профессиональный вариант.

Если говорить об изготовлении такого узла своими руками, то, естественно, она может быть упрощена по максимуму. О том, как устроен и работает самодельный смесительный узел для теплого пола, мы и поговорим дальше.

Что нужно учитывать при самостоятельном монтаже

Помимо котла, труб и радиаторов при проведении самостоятельной разводки водяного отопления в частном доме нужно подготовить сопутствующие расходные материалы: крепёжные кронштейны, переходники, резиновые прокладки и другие мелочи, которые всегда нужны при монтажных работах связанных с отоплением. Плюс, ко всему, выполняя работы своими руками, нужно придерживаться следующих правил:

• отопительные батареи желательно располагать под подоконниками;
• промежуток между напольной поверхностью и батареей не должен быть меньше 10 см;
• все радиаторы во всех комнатах должны располагаться на одном уровне;
• рёбра батарей всегда должны иметь вертикальное размещение;
• в отопительной системе в самой нижней её точке всегда монтируется сливной кран для удаления теплоносителя.

После того как все монтажные работы завершены, система отопления заполняется водой и проводится пробный запуск. Когда радиаторы прогреются, и в системе появится максимальное давление проводиться проверка соединений труб с батареями и другими элементами водяного отопления на наличие течи. При обнаружении любого дефекта отопление выключается, сливается вода, и поломка устраняется.

Ознакомившись со всеми тонкостями и особенностями устройства водяной системы отопления, каждый желающий сможет своими руками сделать её монтаж в частном доме. Главное, чтобы подключение всех составных частей выполнялось в соответствии со всеми требованиями безопасности. Если устанавливается газовое оборудование, то первый запуск котла должен проводить только специалист, так как газ — взрывоопасное топливо и любые ошибки могут привести к серьёзным последствиям.

Водяные системы отопления

Системы водяного отопления являются неотъемлемой частью интерьера частного дома. Существует несколько возможных вариантов выбора непосредственно радиаторов отопления. Могут быть:

• Классические чугунные;
• Стальные;
• Алюминиевые.

Тип системы водяного отопления и отопительные приборы следует выбирать, как и в зависимости от условий климата, так и от интерьера и от возможностей материальных затрат.

Система водяная «Теплый пол»

Система является хорошим дополнением к уже давно использующейся системе отопления с использованием радиатором, так и может служить самостоятельной системой в малоэтажном доме.

Большим плюсом настоящей системы является возможность обеспечения различных температур по высоте помещения, как и должно быть по санитарно-гигиеническим нормам – сверху воздух холоднее, снизу теплее. Она позволяет так же снизить температуру системы до 55 ˚С в соответствии с нормами проектирования.

В данном случае трубы монтируются по всей поверхности пола, благодаря этому возможно одновременно обеспечивать и условия микроклимата в здании и комфортный теплый пол. Недостатком является сложности с монтажом системы и возможность выполнения лишь на начальных сроках строительства здания. Минусом так же является сложности в эксплуатации.

Плинтусные системы отопления

Плинтусные системы являются отличной альтернативой одновременно теплым полам и использованию привычных радиаторов. Иногда бывает невозможно установить систему теплого пола, а радиаторы никак не вписываются в интерьер.

Тогда выбор плинтусных систем является лучшим решением, потому что в этом случае трубы отопления устанавливаются на высоте плинтуса (то есть практически на уровне пола), одновременно обогревая помещение в нужной последовательности и отапливая пол до достаточно комфортной температуры в любой период года.

Обширная цветовая гамма систем отопления «под плинтус» позволит вам сохранить любой интерьер в вашем помещении и даже поможет разнообразить его еще больше.

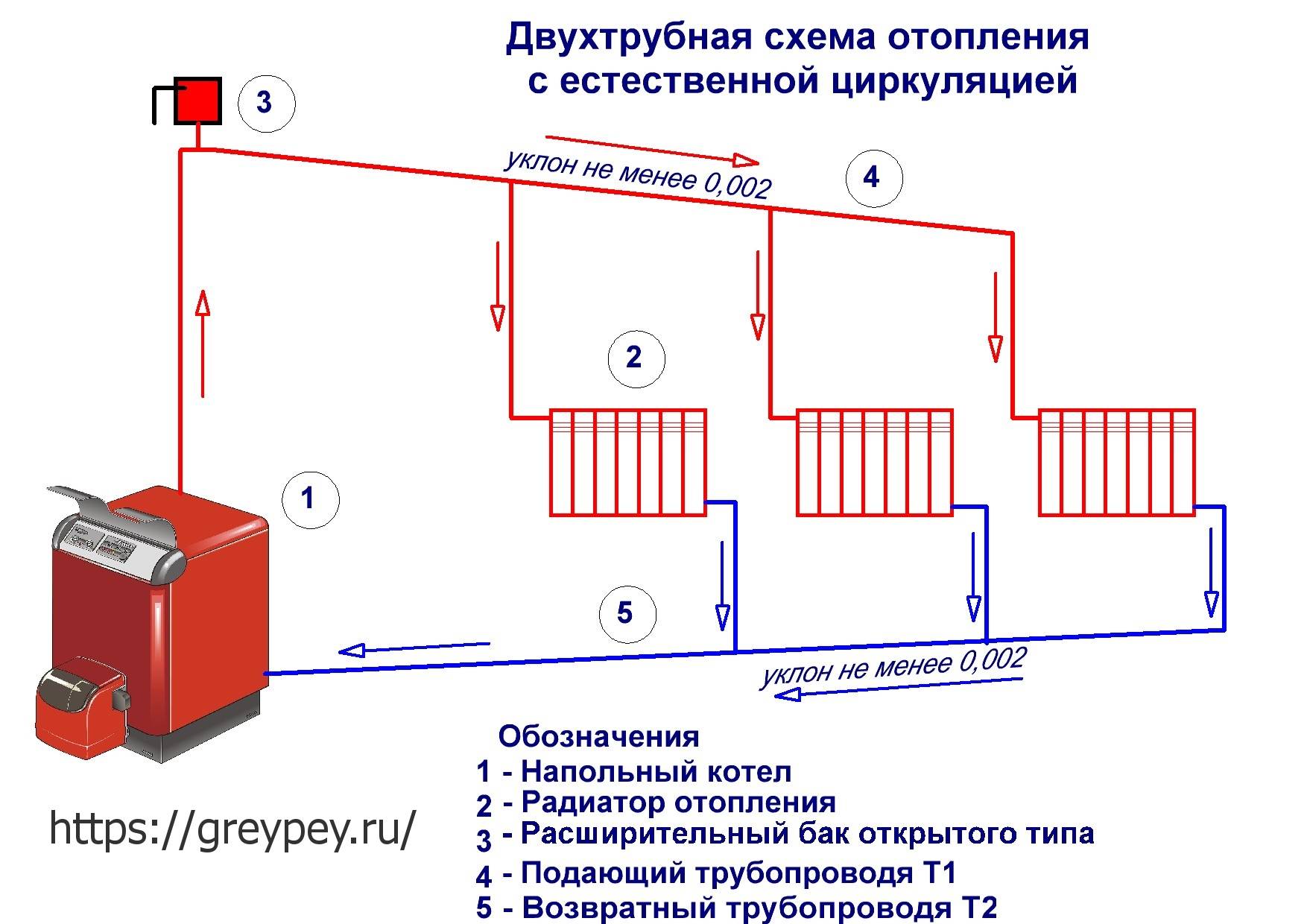

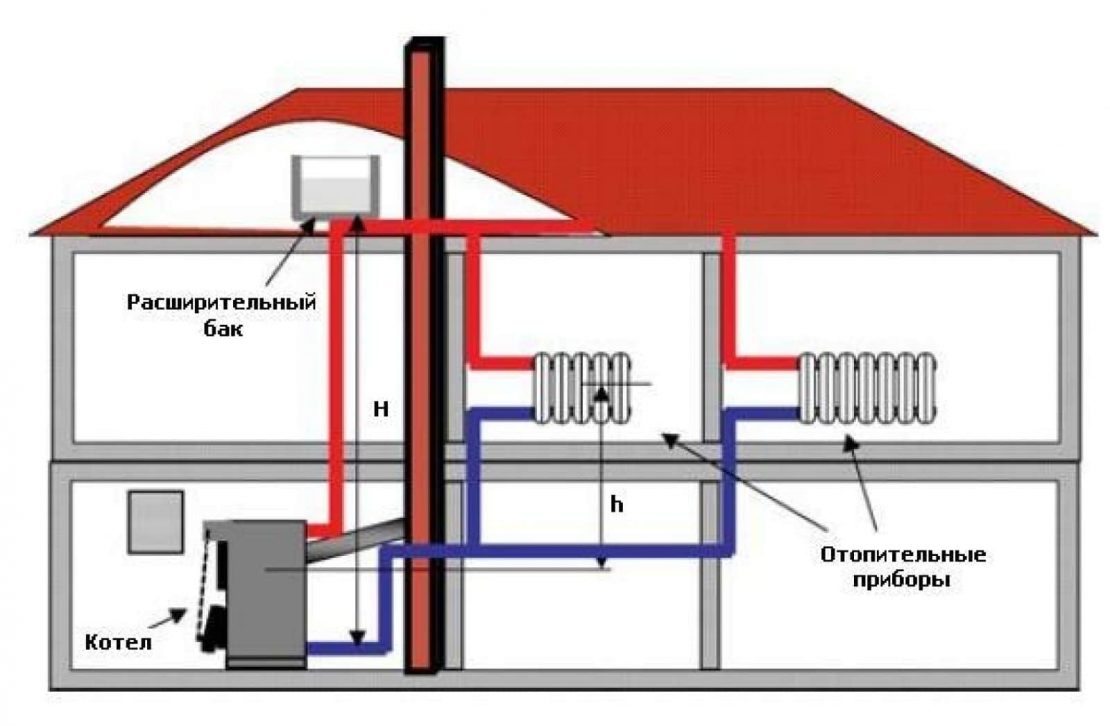

Системы с естественной циркуляцией теплоносителя

Система отопления с естественным движением теплоносителя отличается тем, что жидкость циркулирует по трубам из-за разницы своих плотностей при повышении и понижении температуры.

Нагретая вода, как правило, становится легче холодной и поднимается выше по системе, холодная же вода в свою очередь, остывая все больше, опускается ниже. Циркуляция воды от источника теплоты и до возвращения в источник циркулирует без перерыва.

Плюсом такой системы является относительная доступность и простота при ее монтаже. Использование ее не предполагает никаких дополнительных затрат по устройству и оборудованию. Минусом системы является необходимость установки труб под небольшим уклоном, что усложняет монтаж.

Необходимым условием использования такой системы является устройство расширительного бака. Он устанавливается, как правило, на крыше малоэтажного здания – самым оптимальным вариантом его устройства является чердачное помещение коттеджа (если оно предусмотрено проектом).

Системы с принудительной циркуляцией теплоносителя

Еще одним вариантом конструирования систем отопления в малоэтажном жилом доме является устройство системы с искусственной циркуляцией воды. В данном случае вода перемещается по системе не из-за своего основного физического свойства изменять плотность, а посредством установки циркуляционного насоса, работа которого заключается в перегонке теплоносителя от котла по всей системе с последующим возвращением в источник теплоты.

Эта система считается наиболее эффективной, чем с естественным побуждением, из-за того, что делает возможным поступление теплоносителя в самые крайние точки отапливаемого здания. Особенно важным это является при строительстве коттеджей, состоящих из двух и более этажей.

Настоящий вид отопления повышает эффективность примерно на 30% по сравнению с другим видом. Плюсом ее является возможность устройство труб без уклона, соответственно монтаж упрощается. Вместо привычных в естественных системах расширительных баков, здесь устанавливаются гидроаккумулирующие емкости.

Так же важно предусматривать специальную защитную арматуру на трубах во избежание аварий, поскольку давление в системах повышенное. Специальные предохранительные клапаны устанавливаются с обеих сторон от циркуляционного насоса.

Радиаторная сеть: 4 способа разводки труб

Перед тем, как сделать отопление, изучите все возможные варианты обустройства, чтобы выбрать оптимальный вариант. На выбор влияют потребности семьи и особенности здания. Сейчас находят применения следующие типы разводки отопления для частных домов:

1. «Ленинградка». Состоит из одной трубы, в которую врезаны батареи.
2. Двутрубная. Она же именуется тупиковой.
3. Двухтрубная попутная, какольцованная.
4. Коллекторная.

Если здание двухуровневое, имеет смысл воспользоваться комбинированной схемой отопления частного дома. Это когда на нижнем этаже система коллекторная, а на верхнем – попутная. Ленинградка и двухтрубная работает автономно без подключения насосного оборудования. Движущей силой является конвекционное перемещение жидкости по трубопроводу, когда горячая вода выдавливается вверх, а после остывания направляется вниз.

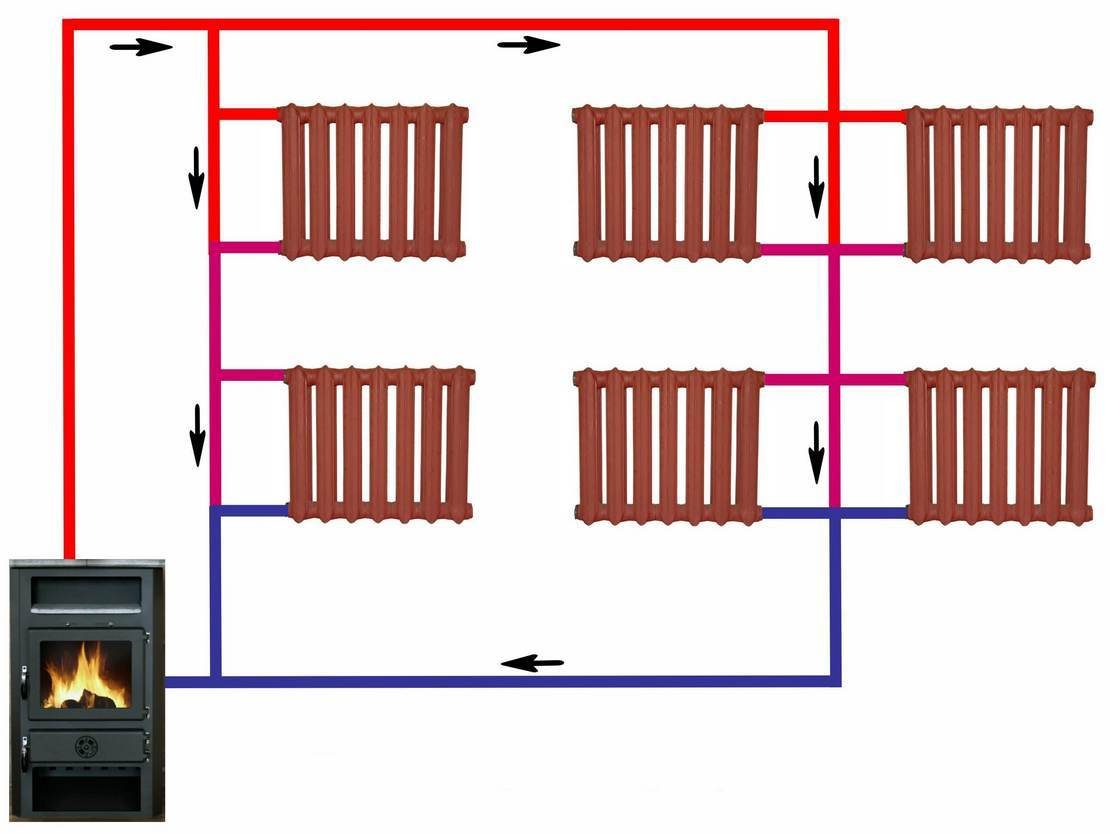

Однотрубный вариант подключения

Вдоль наружной несущей стены каждой из комнат прогладывается трасса, по которой пускается теплоноситель от котла. Периодически врезаются радиаторы. Чаще всего их размещают под подоконником.

Особенность такого водяного отопления в том, что отработанный теплоноситель из батареи возвращается в общий контур, смешивается с горячей водой и направляется к следующему. Поэтому чем дальше комната, тем большее количество секций потребуется, так как жидкость остынет.

Также при выборе учитывайте, что:

1. Минимальный диаметр труб – 20 мм, если они изготовлены из металла. Для металлопластика сечение от 26 мм, а полиэтилена – 32 мм.
2. Максимальное число батарей – до шести. В противном случае приходится увеличивать сечение трубопровода, что повлечет удорожание на 15-20%.
3. Регулировать температуру в комнатах сложно. Поворот ручки регулятора на одном радиаторе приводит к изменению температурного режима по всему контуру.

Это эффективное отопление загородного дома, общей площадью от 60 до 100 квадратных метров. Но это самый недорогой способ отопить, скажем, дачу. Даже если здание двухэтажное, проблем не возникнет, если собрать два контура, по отдельной ветви на этаж.

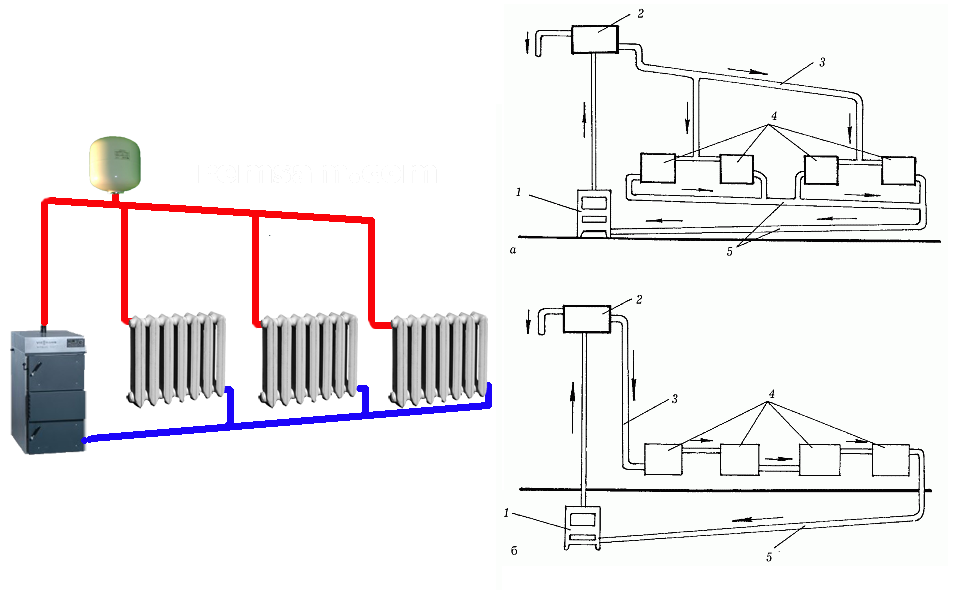

Двухтрубные схемы кольцевая и тупиковая

Эти два способа организации отопления отличны тем, что есть два контура: прямой и обратный. Первый предназначен для подачи разогретого теплоносителя к батареям. Второй – отводящий. По нему вода после охлаждения течет обратно к котлу. А между собой такие системы отличаются по следующим признакам:

1. В случае с тупиковым вариантом жидкость протекает до последнего потребителя через предыдущие, а затем по отдельной трубе направляется для разогрева.
2. Кольцевая петля Тихельмана предполагает одновременное течение подачи и отвода в одном направлении по радиаторам последовательно с возвратом в котельную.

При этом в первом случае плечо может быть не одно, а несколько. Вторая схема предполагает два контура, взаимодействующих в рамках единой линии.

Несмотря на то, что себестоимость такой системы выше, чем однотрубной, популярность обусловлена целым перечнем преимуществ:

1. Все батареи прогреваются одинаково.
2. Соединительные трубы имеют малый диаметр (15-20 мм).
3. Число точек потребления не ограничено.
4. Температурный режим устанавливается для каждого помещения.

Самостоятельная сборка тупиковых ветвей не составляет труда даже у начинающего строителя. Кольцевая система монтируется чуть сложнее, так как приходится «обводить» дверные проемы. Трассу монтируют в стенах поверху или в полу под порогом.

Коллекторная система

Для подвода теплоносителя к потребителям используют лучевой принцип и распределительная гребенка. Последняя устраивается под полом в глубине здания ближе к центру. От гребенки к котлу прокладывается две трубы. Такое же количество проводится к каждому радиатору. Спрятать разводку можно под цементную стяжку или между лагами в перекрытии

Важно, чтобы гребенка была оснащена вентилем для сброса воздуха

Помимо основных преимуществ, которые присущи тупиковым системам, такой способ обогрева имеет и ряд дополнительных достоинств:

1. Какой бы ни был интерьер, его не портит трубопровод, ведь все спрятано в полу.
2. Регулировка проста и удобна, так как вентили монтируются в общем распределительном шкафу.
3. Установка электронного блока управления полностью автоматизирует систему, делая ее абсолютно автономной.

Одноконтурная система с байпасами

Перед батареями между прямой и обратной подводкой устанавливаются вертикальные трубы – байпасы, создающие альтернативный путь для жидкости. Тепловой поток, дошедший до теплоприбора, разделяется. Часть поступает в радиатор, а основная масса устремляется к следующим отопителям. Батареи и трубы быстро нагреваются.

Байпасы бывают двух видов:

• Нерегулируемые – простые перемычки между трубами. Они неудобны – не позволяют менять температуру в радиаторном корпусе и перекрывать линию при аварии.
• Регулируемые – на байпас ставится запорно–регулировочный кран для перекрытия линии и изменения интенсивности отопления.

В состав такой системы входят:

1. Котлоагрегат для нагрева воды.
2. Магистрали для подачи теплоносителя.
3. Радиаторы из алюминия, биметалла, стали или чугуна.
4. Гидробак открытой или закрытой конструкции.
5. Принудительные схемы дополнительно оснащаются циркуляционным насосом, реле и устройствами для сброса  излишнего давления.
6. Запорные и регулирующие краны – ставят на основные магистрали и на каждый радиатор.
7. Воздухоотводчики Маевского – устанавливаются на каждый отопитель и препятствуют образованию воздушных пробок.

Какая циркуляция будет оптимальной и почему – принудительная или естественная

Рассматривая этот вопрос, обращаем внимание на следующие обстоятельства:

1. Схема отопления с естественной циркуляцией применяется в строениях небольшого размера. Насосные установки для такого жилья устанавливаются при необходимости регулирования температуры, как в целой системе, так и в отдельных ее контурах.
2. Произвольная циркуляция используется вынужденно при отсутствии электроэнергии или длительных перебоях в ее подаче.
3. Когда по условиям эксплуатации требуется повышенное давление в отопительной системе, применяются циркуляционные насосы в системах.

Для таких целей в настоящее время используются циркулярные установки с мокрым ротором. Их выбор производится исходя из особенностей монтажа и условий эксплуатации.

В качестве теплоносителя для системы отопления частного дома применяются различные материалы. Это зависит от условий эксплуатации здания.

Для строений периодического посещения предпочтительны незамерзающие жидкости (антифриз, трансформаторное масло), не приводящие к разрывам трубопровода при значительном холоде.

В домах постоянного проживания можно применять воду.

Самодельное водяное отопление

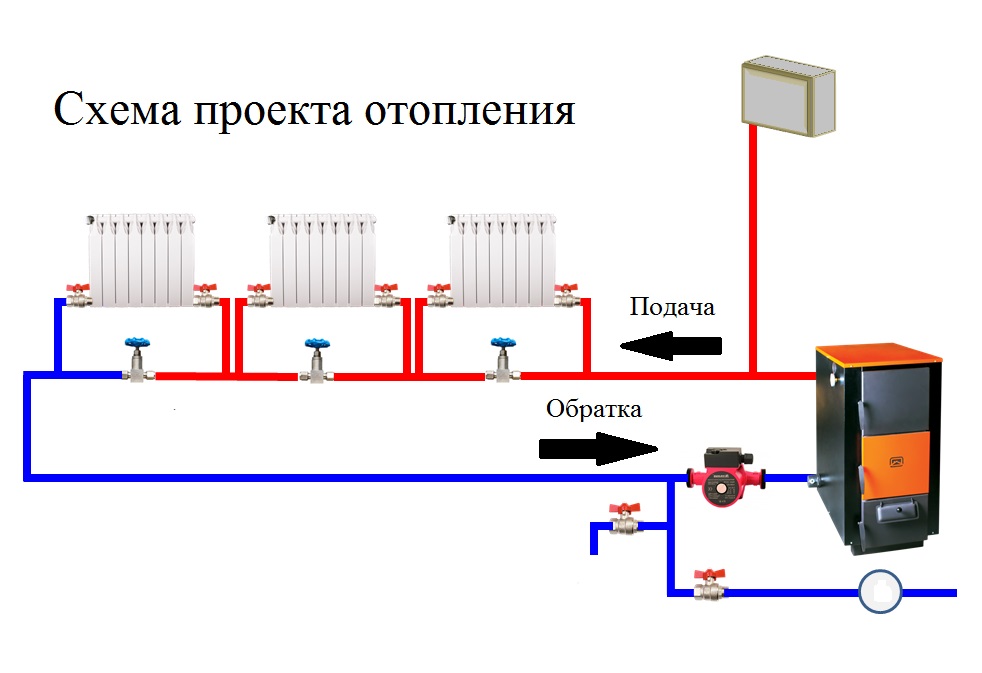

Проект водяного отопления своими руками может выглядеть по-разному. Это может быть профессиональный чертеж, выполненный в специальной компьютерной программе или набросок на листке бумаге. Главное, чтобы в нем были учтены все необходимые характеристики и нюансы. Как минимум, вам нужно знать возможные теплопотери, протяженность системы, площадь и количество помещений, нуждающихся в отоплении. Расчет теплопотерь через стены, окна, двери и перекрытия можно легко произвести с помощью онлайн-калькуляторов. Для этого вам нужно будет ввести соответствующую площадь и материал, из которого изготовлена та или иная часть дома. Полученные расчеты помогут правильно определить мощность необходимого оборудования: слишком мощный котел будет перерасходовать топливо, а маломощный может не справиться с возложенной на него нагрузкой.

Характеристики системы

Водяное отопление загородного дома и многоквартирных домов отличается своими характеристиками. При этом схема подключения может быть независимой или зависимой. При независимом или закрытом подключении теплоноситель, поступающий из главной магистрали, попадает в теплообменник, который установлен в теплопункте потребителя. Здесь происходит нагрев вторичного теплоносителя, который поступает в систему обогрева дома.

Зависимое или открытое подключение используется в многоквартирных домах. При такой схеме нагретый теплоноситель поступает в трубопроводы и радиаторы дома непосредственно из центральной магистрали.

Устройство водяного отопления в частном доме

В зависимости от этажности и габаритов загородного дома используется однотрубная или двухтрубная разводка. В первом случае отопительные приборы подключаются к магистрали последовательно. Однотрубная разводка проще монтируется, не требует большого количества элементов. Но ее недостаток в том, что в каждом последующем радиаторе температура теплового носителя снижается, что способствует неравномерному прогреву жилого дома. Для решения проблемы приходится устанавливать большее количество секций.

Для устройства двухтрубной системы нужно провести сложные расчеты и использовать большее количество составляющих элементов. Сложнее проходит и сам монтаж. Главное преимущество двухтрубной разводки заключается в том, что все приборы подключаются к магистрали параллельно, поэтому обеспечивается равная температура теплоносителя в каждом радиаторе и равномерный прогрев всего дома.

Схема водяного отопления многоквартирного дома

В многоквартирных домах используется однотрубная разводка, но при этом применяется стояк отопления. К нему параллельно подключаются отопительные приборы каждой квартиры. В одном доме может быть много стояков, которые подключаются к центральной питающей магистрали. Поскольку давление в системе центрального отопления достаточно высокое, обеспечиваются равные гидравлические условия во всех стояках.

В многоквартирных домах все радиаторы устанавливаются на байпасах, благодаря чему для отключения одного прибора с целью его ремонта или замены не нужно останавливать работу всей отопительной системы дома. Для регулировки температуры в отдельно взятом помещении на каждой батарее установлен балансировочный вентиль.

Составные элементы

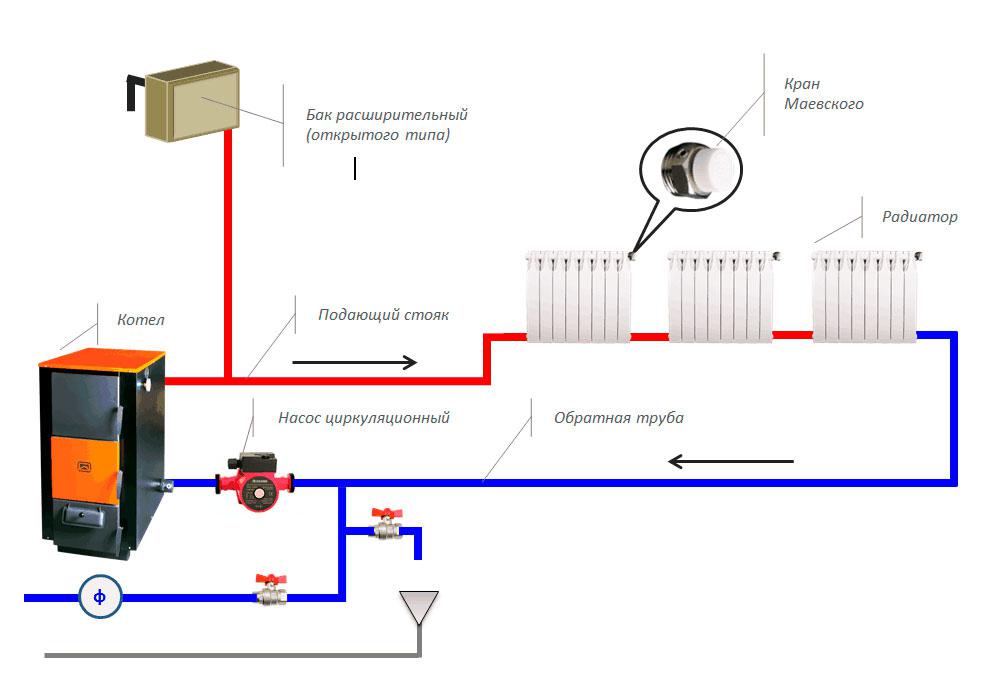

Для устройства водяного отопления понадобятся следующие составляющие элементы:

• трубопроводы;
• нагревательное оборудование (котел или печь);
• отопительные приборы (радиаторы);
• расширительный бак (открытого или закрытого типа);
• циркуляционный насос (только в системах с принудительным током теплоносителя);
• группа безопасности, в которую входит манометр, автоматический воздухоотводчик и предохранительный клапан (применяются только в системах закрытого типа).

При естественном токе теплоносителя циркуляционный насос не понадобится. Поскольку гравитационные системы обычно делают открытого типа, не нужно устанавливать группу безопасности

Однако важно делать уклон обратного трубопровода в сторону нагревательного оборудования, для чего котел устанавливают ниже уровня радиаторов (в подвале или цокольном этаже). Кроме этого, в системах открытого типа расширительную емкость монтируют в верхней точке системы (на утепленном чердаке)

Подготовительные работы и расчет материалов

Такая ответственная работа, как монтаж теплого пола своими руками должна начинаться с подготовки материалов и планирования. Строго говоря, точный расчет могут сделать только специалисты, имеющие информацию об уровне утечки тепла в данном помещении. Но для индивидуальных потребностей часто используют приблизительные расчеты, которые удовлетворяют поставленным требованиям.

Для начала нужно начертить план размещения труб. Понятнее и нагляднее всего будет нарисованная на бумаге в клетку схема, теплый пол на которой можно рассчитать исходя из квадратуры помещения. Каждая клетка будет соответствовать шагу – расстоянию между трубами.

Проточная однотрубная система

В такой конструкции горячая вода из котлоагрегата поступает в подающий стояк, из него – в первую батарею и последовательно протекает по всей линии. Из последней батареи она оттекает в котел.



 В состав такой системы входят:

1. Котлоагрегат для разогрева теплоносителя.
2. Стояки и отходящие от них тепловые ветки.
3. Радиаторы – алюминиевые, биметаллические, чугунные, стальные.
4. Расширительный бак  с теплоносителем.
5. Краны – устанавливаются для аварийного отключения и слива теплоносителя
6. В принудительных однотрубных системах дополнительно устанавливаются циркуляционный насос для перекачки носителя, реле и клапана для сброса давления.

Такая конструкция неудобна, малопроизводительна, требует установки крупных батарей в конце линии. Поэтому в современных частных домах ее применяют редко.

Частный дом монтаж отопления. Печная система

Отопление частного дома. Металлические печи

Использование печей в качестве основной системы отопления с каждым годом встречается все реже, однако, именно они создают особую уютную атмосферу.

Существуют такие варианты печей, обеспечивающие эффективный обогрев:

• Металлические – просты в установке, быстро прогреваются, однако не обладают способностью аккумулировать тепло. Из-за своей малой общей теплоемкости печка отдает тепло лишь в течение 2 – 3 часов, а потом её нужно протапливать снова и снова. А это чревато значительным расходом топлива.
• Каменные – обеспечивают постоянный, более качественный обогрев (за счет массы в них дольше сохраняется заданная температура), но требуют сложной установки. Каменные отопительные печи бывают различных видов: отопительные (голландка); отопительно-варочные (шведки, русские печи); обычные варочные (печи под казан, барбекю); узконаправленные (каменка для бани, тепличные, гаражные печи). Такое разнообразие видов позволяет выбрать наиболее подходящий образец.

Схема отопление в частном доме своими руками

С рациональной точки зрения отличным решением станет отопительно-варочная печь. Поверхность исполняет одновременно две функции: служит для приготовления пищи и прогревает помещение. Из-за открытой комфорочной поверхности тепло печи растрачивается быстрее. Достаточно популярны печи-камины со стеклянной дверью, работающие как открытая либо закрытая печь.

Печное отопление может быть организовано двумя способами. В первом случае обогрев помещения производится за счет нагрева самой печи от продуктов горения (дров или солярки), такой способ часто встречается в деревнях, селах, поселках, но к нему можно отнести также и каминное отопление (подогрев воздуха). Во втором случае печь сжигая материалы подогревает теплоноситель собственным теплом или горячим воздухом, который поднимается и подается по трубам к нагревательному элементу. Далее нагретое вещество (вода, масло, антифриз) поступает в однотрубную, либо двухтрубную сеть.

Следует отметить, что печное отопление приемлемо лишь в жилищах небольшой площади. При обогреве больших коттеджей стоит рассмотреть другие варианты.
