Двухконтурный электрический котел: устройство, разбор преимуществ и недостатков + что учитывать при выборе

Какие бывают двухконтурные котлы?

Советы владельцам электрокотлов двухконтурного функционирования

• Установите фильтр для жесткой воды на подачу жидкости в котел – это не только продлит срок службы устройства, но и избавит вас от крупных трат на заказную очистку системы.
• Не покупайте аппараты, не снабженные циркуляционным насосом. Если прекращается нагревание теплоносителя, то внутрикотловая жидкость перестает выполнять свои функции. Циркуляция останавливается, система остывает и долго возвращается в рабочее состояние, причем радиаторы прогреваются неравномерно. Насос помогает решить эти проблемы.
• В случае перебоев электричества, необходимо продумать схему естественной циркуляции теплоносителя. Это позволить вашему дому не замерзнуть в момент отключения электроэнергии.
• Увеличить тепловую инерционность общей системы можно, добавив в нее дополнительный теплоаккумулятор – крупный (до 2000 литров) бак, качественно изолированный от потерь тепла. Как только теплоноситель перестает подогреваться (например, электричество отключили), задействуется тепловая энергия, сохраненная в баке. И батареи будут горячими длительный период времени. Объем бака связан с количеством времени подобного автономного подогрева. Чем больше бак – тем больше времени сохранится тепло. Также это позволить экономить электричество, запрограммировав аппарат нагревать бак ночью по дешевому тарифу, а днем согревать батареи за счет накопленного тепла.

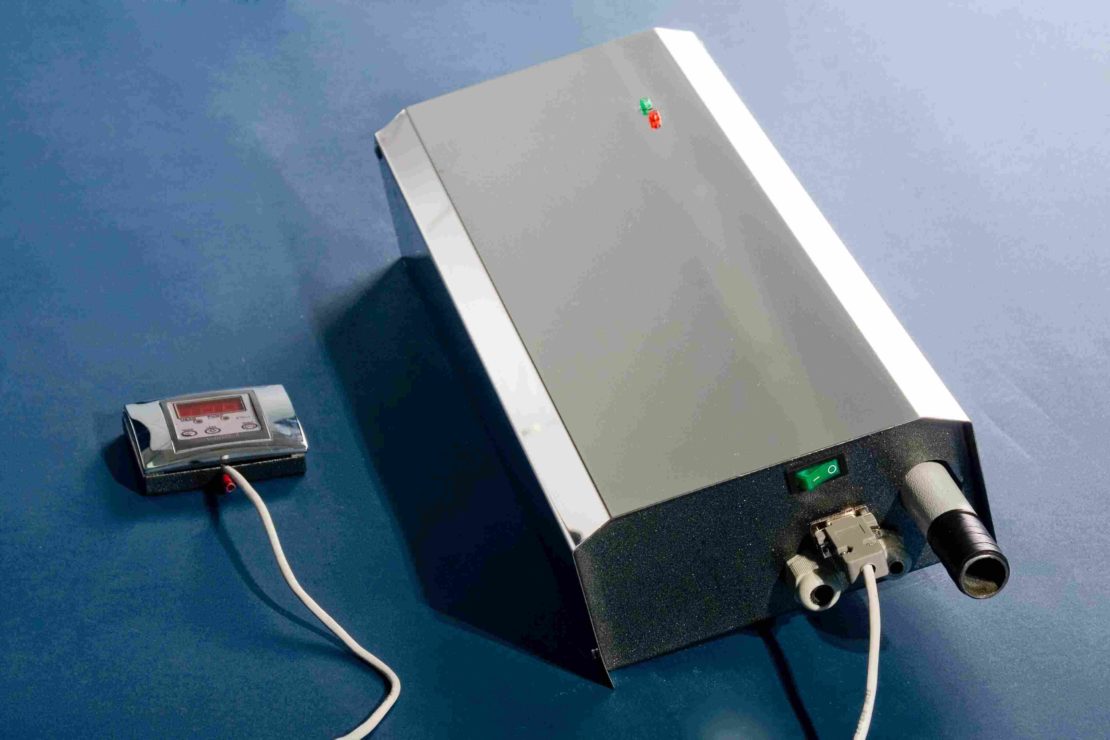

АТМ -ТЕРМ

Изготовление электродного котла своими руками

Для сборки ионного котла своими руками необходимы: труба, электрод, металл каленный.

Если вы ознакомились с принципом работы ионных котлов, а также особенностями их эксплуатации, и по-прежнему желаете изготовить его своими руками, то вам понадобятся:

• сварочный аппарат и навыки работы с ним;
• стальная труба необходимых размеров;
• электрод или группа электродов;
• клеммы нулевого провода и заземления;
• изоляторы для клемм и электродов;
• муфта и металлический тройник
• желание и упорство в достижении конечной цели.

Перед началом сборки котла своими руками стоит обратить внимание на несколько важных моментов. Во-первых, котел должен быть обязательно заземлен

Во-вторых, нулевой провод из розетки подается исключительно на внешнюю трубу

И в-третьих, фаза должна подаваться исключительно на электрод

Во-вторых, нулевой провод из розетки подается исключительно на внешнюю трубу. И в-третьих, фаза должна подаваться исключительно на электрод.

Технология сборки котла своими руками довольно проста. Внутрь стальной трубы длиной около 250 мм и диаметром в пределах 50-100 мм вставляется с одной стороны посредством тройника электрод или блок электродов. Через тройник будет осуществляться вход или выход теплоносителя. Другая сторона трубы оснащается муфтой для подключения трубы отопления.

Между тройником и электродом размещается изолятор, который кроме того обеспечит герметичность котла. Изолятор выполняется из любого подходящего термостойкого пластика. Так как необходимо обеспечить герметичность и при этом возможность резьбового соединения с тройником и электродом, то изолятор лучше заказать в токарной мастерской, чтобы выдержать все конструктивные размеры.

На корпус котла приваривается болт, к которому крепится клемма нулевого провода и заземление. Возможна подстраховка еще одним болтом. Всю конструкцию можно скрыть под декоративным покрытием, которое также послужит дополнительной гарантией отсутствия ударов током. Ограничение доступа к котлу является первоочередной и наиважнейшей задачей для соблюдения техники безопасности.

Как вы могли убедиться, сборка электродного котла своими руками — достижимая цель практически для любого человека. Главное — знать принцип его работы и соблюдать технику безопасности. Тепла вашему дому!

Схема устройства отопительной системы с электрокотлом

Отопительные системы с электрокотлом могут быть с принудительной или естественной циркуляцией теплоносителя.

В зависимости от этого используется одна из следующих схем подключения:

1. В системах с естественным током жидкости к патрубку на выходе из котла крепится кран шаровой с американкой. Далее прокладывается трубопровод к радиаторам отопления. На трубопроводе с обраткой обязательно устанавливается грязевик и кран для его прочистки, далее следует расширительный бак закрытого типа. После него на обратке монтируется шаровой кран с американкой и патрубок для слива теплоносителя. Обратка подключается к патрубку в нижней части котла. Для естественного тока остывшего теплоносителя обязательно делается уклон обратной магистрали в сторону котла.
2. В системах с принудительной циркуляцией используется другая схема подключения. На выходящем из котла трубопроводе устанавливается группа безопасности. После нее идет шаровой кран с американкой. Подающий трубопровод подключается к радиаторам отопления. На обратном контуре сначала устанавливается циркуляционный насос. Потом следует грязевик и кран для его прочистки. Далее к обратному контуру подключается закрытый расширительный бак, вентиль с американкой и патрубок для слива теплоносителя.

Виды двухконтурных котлов

Чтобы правильно подобрать собственный электрический котёл для отопления частного дома двухконтурный, следует знать, каких видов они бывают. Итак:

По типу нагревательного элемента:

1. ТЭНовые. Они самые распространённые. Обязательно требуют автоматического узла предохранения и отдельного силового щита, так как бывают одно-, двух- и трёхфазные.
2. Индукционные. Таким котлам не грозит накипь. По надёжности они могут конкурировать с остальными видами.

Всё дело в том, что автоматика на таких котлах установлена высокого качества, иначе в случае утечки носителя, котёл выйдет из строя в считанные минуты. Кроме того, индукционные котлы занимают минимум места, представляя собой отрезок трубы с внутренней начинкой.

Электродные. Главный недостаток, которым обладает котёл электрический отопительный двухконтурный этого типа – требования к носителю, то есть к воде. Простая из-под крана, не подойдёт.Помимо всей отопительной системы придётся покупать фильтры для очистки воды. Иначе, при нагреве все взвеси притянутся к элементам, и работа котла станет непродуктивной. Также это обстоятельство грозит поломкой агрегата.

Если продавцы уверяют, что какая-либо из систем экономична до неприличия – это не более чем маркетинговый ход. Всем известно, что количество произведённого тепла равно затраченному току.

По месту установки:

1. Настенный. Позволяет экономить полезное пространство. Устанавливается преимущественно в кухнях. Котёл электрический двухконтурный настенный, позволяет обслуживать жилые помещения до 100 м².
2. Напольный. Предполагает обогрев большого количества жилой площади. Требует отдельного помещения и основания, так как вес немалый.

Модели нового поколения позволяют не испортить интерьер загородного дома, а, напротив, придать ему стильности.

По принципу нагрева воды:

1. Проточный. Хорош только для небольших домов и 1-2 точек водоразбора – если больше, котёл просто не успеет прогреть воду.
2. Накопительный. Бойлер потребует отдельного помещения для установки, но способен подавать горячую воду в неограниченных количествах.

Выбирая котлы электрические отопительные энергосберегающие двухконтурные, следует скрупулёзно продумать собственные нужды и возможность для их содержания.

Циркуляционный насос

Здесь смотрите на марку насоса. Бренды, зарекомендовавшие себя только с положительной точки зрения:

Grundfos

Wilo

Если внутри стоят именно они, то это хороший выбор.

При этом насосы Wilo более требовательны к качеству теплоносителя, и от частых подпиток и шлама могут быстро “подохнуть”. Грюндфос более стойкий в этом плане.

С остальным непонятными марками нужно быть более настороженными.

Ошибка №23
Только не путайте ситуацию, когда производители пишут на торце насоса большими буквами свой бренд, а используют при этом тот же Grundfos или Wilo.

Это распространенная практика у того же Vaillant. В этом случае ищите на шильдике или на отдельной наклейке сбоку надписи мелким шрифтом.

Хороший продавец обязан указать истинного производителя насоса.

Сколько стоит отопить дом электричеством

Существует правило – для отопления 10 м² площади нужно затратить 1 кВт электроэнергии. То есть формула для расчёта мощности котла проста и примитивна – общая площадь делится на 10 и умножается на 1 кВт. Но расчёты далеки от идеала. Сначала следует высчитать теплопотери дома. Для этого учитываются следующие моменты:

1. Материал строительства. Камень и кирпич дадут максимальные значения. Каркасный дом с прослойкой из стирола будет самым экономичным по потреблению тепла.
2. Далее учитывают толщину стен – кладка в три кирпича или брус в 200 мм способны удерживать тепло лучше, чем средние параметры.
3. Нужно замерить двери и стеклопакеты – через них выходит большое количество тепла, что, естественно, влияет на общее число.

Когда сумма теплопотерь известна, к ней прибавляют 20% от общего числа на случай сильных морозов и необходимую выработку горячей воды. Теперь можно выбирать электрический двухконтурный котёл для отопления дома, способный восполнить эти теплопотери.

Запас мощности нужен в том случае, если владельцы часто отлучаются из дома и им приходится отключать установку, а затем в авральном режиме разогревать помещение. Во всех остальных случаях, значение мощности чуть ниже требуемого поможет держать температуру внутри на оптимальном уровне постоянно, без резких перепадов.

Читатели захотят увидеть конкретную стоимость. На примере дома из кирпича в два этажа общей площадью 50 м² опишем процесс подсчёта:

1. Считаем площадь стен, если стандартная высота потолков равна 2,5 м – на два этажа получаем 140 м². Конечно, следует вычесть количество окон и дверей – приблизительно 8 м². Итого – 132 м².
2. Толщина стен учитывает не только строительный материал, но и применённый утеплитель. Его толщина составляет 50 мм, если речь идёт о производных стиролах.
3. Полы и потолки также должны быть утеплены. Его площадь составляет 300 м².
4. Теперь нужно найти потери тепла для стен и пола по формуле Q = S (пл.) х (tв — tн), где S – площадь стен или пола, а температурная разница от +18 до -25 показывает комфортные значения и наружные. Итак, для стен это значение будет равно 5676 Вт, или 5,7 кВт. Для пола – 12900 Вт или 12,9 кВт. Суммируем и получаем 18,6 кВт/час – требуется на восполнение теплопотерь.
5. Теперь нетрудно подсчитать стоимость электроэнергии – 18,6*8 часов работы*30 дней в месяце*3,5 рубля по тарифу 2015 года, получаем в итоге 15 тыс. 624 рубля/месяц.

Это, конечно, дорого. Поэтому прежде чем задумываться о приобретении электрического котла для отопления, стоит рассмотреть другие варианты, пусть и с использованием электрических сетей – например, ИК-системы обладают большим КПД и другим принципом действия, следовательно, уменьшение нагрузки в блоке управления позволит создавать комфортную температуру дома без большого расхода.

Котел электрический двухконтурный настенный отопительный

От мощности оборудования зависят его габариты и вес.

Очень мощные котлы настолько велики, что их устанавливают только на пол. Но такие котлы используют достаточно редко.

Самый распространённый вид электрокотлов – настенные.

Не стоит думать, что маленьким настенным котлом можно отопить только небольшой дачный домик!

На самом деле такие приборы могут быть мощностью 10-12 кВт, что подходит для отопления дома площадью 100 – 120 м2, а это крупный, многокомнатный дом.

Тем более, если агрегат покупается, как резервный источник энергии, можно приобрести модель чуть меньшей мощности.

Прежде, чем приобретать дорогостоящий импортный прибор, узнайте, какое напряжение на самом деле выдаёт сеть в вашей местности. Если это 150-180, вместо положенных 220 В, то некоторые котлы тонкой настройки могут просто не запуститься.

Вместо заключения. Расходы на оплату ежемесячных счетов могут увеличиться на несколько тысяч, а могут на десятки тысяч.

Электрокотел настенный в интерьере кухни

Чтобы использование электрокотла не превратилось в неподъёмный груз, нужно правильно подобрать мощность и выбирать программируемые модели (они позволят снижать температуру, когда вас нет дома или в тёплые дни).

И ещё. Не стоит верить утверждениям, что электрические котлы «экологически чистые». Конечно, сами они не выделяют в атмосферу вредных веществ, это за них делают электростанции. Ведь не просто так проводится политика сокращения энергопотребления, перехода техники на класс «А», и замены лампочек на энергосберегающие.

Разновидности двухконтурных электрических котлов

Классифицируется оборудование по нескольким признакам:

• по месту установки может быть настенным и напольным;
• по конструкции ТЭНовым, индукционным, электродным.

С зоной монтажа особых сложностей нет – легкие маломощные модели настенного типа устанавливаются в любом месте дома, где есть свободный доступ к розетке, для напольного оборудования следует выделить определенную локальную зону, также с подключением в сеть питания.

Рассмотрим подробнее котлы по их конструктивным особенностям:

1. Индукционные устройства оснащены катушкой индуктивности, которая отвечает за преобразование электрической энергии в тепловую. Передача энергии между обмотками первичного и вторичного типа происходит с применением индукционного поля, что приводит к нагреванию теплоносителя. Вода в теплообменнике прогревается от стенки корпуса, в который заключена индукционная катушка. В агрегатах теплоноситель не взаимодействует с электрическим нагревателем, поэтому срок службы котлов отличается самой высокой продолжительностью. За счет герметичности нагревателя оборудование допускает применение жидкостей разного типа, в том числе антифризов, но стоят котлы дорого и отличаются массивностью и большими размерами.
2. ТЭНовый котел. Самый простой агрегат, внутри которого есть нагреватели, передающие тепло наполнителю. Принцип работы схож с кипятильником – ТЭН получает питание от электричества, нагревает воду, которая транспортируется в сеть. Производительность устройства зависит от мощности нагревателей, циркуляция теплоносителя может быть проточной или принудительной. Минус в образовании накипи на обогревателях, но недостаток снимается заменой устройств. Плюсы в автоматизации работы устройства и возможности применения антифризов в качестве теплоносителя.

3. Электродный котел имеет особенности – в качестве теплоносителя применяется жидкость в состоянии электролита. Это объясняет высокие требования к качеству наполнителя. Нагреватели представляют вид электродов, передающих энергию теплоносителю. Прогрев осуществляется физическим свойством внутреннего сопротивления при расщеплении молекул под действием электричества. Смена полярности заряженных ионов происходит с увеличенной частотой, что объясняет быструю передачу тепловой энергии наполнителю. К дополнительным плюсам относят небольшие размеры оборудования, автоматическое отключение при утечке теплоносителя. Минусов больше – воду придется тщательно подготавливать, антифриз применять нельзя, а при снижении скорости циркуляции воды в сети, прибор перегреется – это может вывести агрегат из строя.

Двухконтурные электрические котлы отопления для отопления дома

Приобретение электрического котла для отопительной системы – это довольно трудное и ответственное решение

Если необходимо организовать систему отопления для частного или дачного дома, то нужно принять во внимание, что для того чтобы котел работал наиболее оптимальным образом, необходимо подвести к нему стабильный и надежный источник электроэнергии. Кроме того, необходимо учесть, какие затраты придется понести для того чтобы осуществлять его техническое обслуживание. Двухконтурные электрические котлы отопления обладают как преимуществами, так и недостатками, которые показывают отзывы о таких устройствах

Двухконтурные электрические котлы отопления обладают как преимуществами, так и недостатками, которые показывают отзывы о таких устройствах.

• Преимущества
• Особенности эксплуатации электрических котлов

Двухконтурный электрический котел отопления будет отличным решением в той ситуации, если невозможно подключить дом к централизованной отопительной системе. Двухконтурный отопительный котел поможет организовать не только отопительную систему в доме, но и систему горячего водоснабжения.

Во время покупки электрического котла нужно смотреть не только на его цену, но и на его технические характеристики. Только изучая совокупность всех его параметров, можно понять, будет ли целесообразно приобретать тот или иной напольный или настенный электрический котел отопления или нет. Изучив преимущества и недостатки двухконтурного электрического котла, можно принять более осознанное решение о его приобретении.

К преимуществам такого типа котла можно отнести следующие:

• Они обладают компактным размером;
• Не создают шум во время работы;
• Несложны в управлении и не требуют больших усилий во время монтажа;
• Безопасны с экологической точки зрения.

Электрокотлы для отопления квартиры пользуются довольно большим спросом у владельцев дачных или загородных домов.

В таких условиях продуктивность таких котлов выглядит более очевидно. Чтобы установить двухконтурный электрокотел для отопления дома, потребуется найти и подготовить для него рабочую поверхность. Котел необходимо устанавливать как можно ближе к источнику электроэнергии.

Посредством электрического котла можно обеспечить постоянную подачу горячей воды. Это является отличным фактором, особенно в той ситуации, если невозможно подключится к газовой магистрали.

Во время рабочего режима двухконтурный электрический котел не использует воздух в помещении, а также не выделяет никаких вредных веществ.

По сравнению с другими системами, в случае отопительной системы работающей на электрическом котле нет необходимости подыскивать для этого агрегата отдельное помещение. Для того чтобы установить настенные электрические котлы отопления, потребуется совсем немного свободного пространства. Это позволяет сэкономить полезную площадь. Настенный электрический котел займет еще меньше свободного пространства.

Особенности эксплуатации электрических котлов

Для отопительной системы с электрическим двухконтурным котлом не нужно разрабатывать сложного документального проекта, а также нет необходимости устанавливать вентиляционную систему или монтировать дымоотвод. Наиболее экономичными являются настенные электрокотлы для отопления от немецких производителей. Кроме того, такие устройства не создают вибраций или шума во время рабочего режима.

Помимо этого, такие однофазные электрические котлы отопления зарекомендовали себя как стойкие и долговечные устройства. Наиболее важный момент, который требует особого к себе внимания, – это надежное и правильное подключение устройства к источнику питания.

Резкие скачки напряжения могут нарушить работу электрического котла, так как если однофазные электрокотлы для отопления будут подключены неправильно, на них будут возлагаться большие нагрузки. Благодаря современным методам диагностирования в случае неисправности котла ее можно довольно легко выявить. Так как такой котел работает без открытого очага огня, то его ремонт тоже будет нетрудной задачей.

https://youtube.com/watch?v=2M_qMJoszUs

Еще до того, как вы купите электрические одноконтурные котлы отопления или двухконтурные, можно рассчитать, какие будут затраты на его эксплуатацию. Например, для того чтобы обогреть помещение площадью в 10 кв. метров, потребуется котел с мощностью в 1 кВт. Если планируется монтаж двухконтурного котла для того чтобы организовать не только отопительную систему, но и систему горячего водоснабжения, то нужно учесть, что могут потребоваться еще некоторые резервы мощности.

Способы экономии при эксплуатации

Чтобы уменьшить затраты на электроэнергию при использовании электрического котла в качестве отопительного прибора и водонагревателя, нужно снизить общие теплопотери дома.

Прежде всего, стоит заменить старые деревянные рамы современными окнами с 2-3 воздушными камерами и позаботиться об утеплении стен (лучше всего наружном) пенопластом, минватой или другими материалами с низкой теплопроводностью

Другие варианты экономии:

Дополнительное подключение или отдельные устройства, работающие на альтернативной энергии (солнечные батареи, ветрогенераторы, дровяной камин), значительно уменьшат потребление электричества.
Многотарифный счетчик позволит меньше платить за ночное отопление, а на период утренних и вечерних «часов пик» прибор можно и отключить (дороже всего стоит электроэнергия, израсходованная в промежутках 8.00 – 11.00 и 20.00 – 22.00). А если дополнить систему внешним теплоаккумулятором, можно накапливать ночную «дешевую» энергию, чтобы расходовать ее днем.
Рекуператор в вентиляционной системе поможет сохранить нагретый воздух внутри дома.
Недельный программатор соберет данные о работе системы за указанный период времени, чтобы подобрать наиболее комфортный и экономичный режим эксплуатации с минимальным расходом энергии.
Комнатные терморегуляторы будут контролировать изменения в микроклимате дома и передавать данные на встроенный внутри котла датчик, который будет отключать/включать отопление, уберегая от перегрева воздуха и лишних теплопотерь.

При правильной организации работы электрического котла можно снизить потребление электроэнергии и сопутствующие расходы до 40%.

С энергосберегающими вариантами отопления загородной собственности ознакомит следующая статья, детально разбирающая этот весьма интересный вопрос.

Принцип работы устройства

Конструкция двухконтурного котла предусматривает размещение в одном приборе двух нагревательных элементов для нагрева воды и теплоносителя. Работает же система благодаря преобразованию электрического тока в тепловую энергию.

Конструкционные особенности двухконтурного котла

Для обогрева помещения к котлу подключается отопительный контур замкнутого типа, по которому движется теплоноситель. Второй трубопровод предназначен для подачи горячей воды, которая подогревается во встроенной накопительной емкости или по проточному принципу.

В теплое время года обогрев можно выключать и использовать котел только как бойлер.

Два контура электрического котла могут функционировать как независимо друг от друга, так и одновременно, отапливая дом и нагревая воду

Состоит прибор из следующих основных элементов:

• корпуса с теплоизоляцией, входной и выходной арматурой;
• теплообменника, по которому циркулирует теплоноситель;
• системы управления и блока автоматики, позволяющего устанавливать температурные параметры и отключать/включать прибор;
• нагревательного устройства;
• расширительного бака для сброса давления;
• предохранительного клапана;
• воздухоотводчика (автоматизированного или ручного) для выведения воздушных пробок;
• циркулярных насосов для системы ГВС и отопления;
• группы безопасности с температурными датчиками и реле.

Принцип работы электрокотла заключается в теплообмене: циркулярный насос закачивает внутрь бака воду, которая прогревается до определенной температуры термоэлементом и выводится либо в отопительный контур, либо в систему ГВС.

По сути, двухконтурный электроприбор, как и его газовый аналог, может выполнять функцию и домовой котельной, и проточного нагревателя для воды.

Преимущества и недостатки электрооборудования

Электроотопление относиться к экологически чистым способам обогрева, ведь оно не загрязняет воздух дымом и копотью подобно твердотопливному котлу, угарным газом и другими вредными «отработками», как газовое оборудование.

Кроме того, особенность работы отопления на электрике практически исключает аварийные форс-мажоры при утечке воды – если теплоносителя в системе не будет, оборудование автоматически отключается.

У электрического котла отличный показатель КПД – 95-99%, но даже такая высокая теплоотдача не компенсирует большое потребление электричества, поэтому в сравнении с газовым котлом электроприбор проигрывает

Также к общим плюсам электрооборудования можно отнести:

• Простой монтаж – нет нужды оборудовать дымоход, систему принудительной вентиляции, подводить газовый трубопровод и оформлять кучу разрешений, как при установке газового котла.
• Безопасность – вероятность протечки или закипания электрического котла очень мала, кроме того, конструкция прибора не предусматривает использование открытого пламени, легковоспламеняющихся материалов и взрывоопасного газа.
• Компактные размеры – немаловажный момент для маленьких помещений. Кроме того, прибор можно устанавливать не только в специально предусмотренных проектом местах (как газовое оборудование), а в любом удобном месте, где есть возможность подключения к электросети и отопительной системе.
• Бесшумность – электрокотел работает без вибраций, «выхлопов»» и прочих звуков, которыми грешат твердотопливные и газовые приборы.
• Доступная стоимость как самого прибора, так и его монтажа, обслуживания.

Что касается недостатков, то один из самых существенных – стоимость потребляемой энергии. Если речь идет об электрическом отоплении и ГВС для большого коттеджа, суммы будут внушительны.

Поэтому не лишним будет перед покупкой сделать хотя бы приблизительный расчет потребления, проанализировав информацию о площади, расходе воды и мощности прибора. А потом решать – стоит ли «овчинка» таких затрат.

Существенно снизить затраты поможет установка специальных контроллеров, накопительных устройств и дифференцированных счетчиков, работающих в режиме «день-ночь»

Кроме того, прежде чем установить электрический котел , стоит узнать, рассчитана ли ваша домовая сеть на такую нагрузку. К примеру, для площади в 200 квадратов потребуется не менее 16-20 кВт.

И это только на отопление, без учета других электроприборов. И если в новых коттеджных поселках такая мощность предусмотрена подключением к трехфазной сети, то для дачного участка обычно выделяют не более 10 кВт.
