Требования к системе вентиляции в автосервисе
- осуществлять воздухообмен в нужном объеме
- удалять избыток влаги из помещения (это скорее относится к автомойкам, которые часто находятся прямо в помещении самого сервиса) Подробнее об этом здесь.
- очищать помещение от выхлопных газов (одно из самых важных требований к работе любого сервиса)
- фильтровать от пыли поступающий воздух (очень актуально для московских и подмосковных автосервисов)
- избавлять воздух от паров и примесей лакокрасочных изделий
Вся конструкция должна быть герметичной и выполнена из устойчивых к коррозии материалов. Фильтры и нагревательные элементы должны соответствовать всем техническим требованиям и быть надлежащего качества.
Также стоит отметить, что у клиентов, которые видят серьезное оборудование, в том числе и систему вентиляции, такой сервис вызывает больше доверия, что может положительно сказываться на его выборе ремонтировать свою машину у вас.
Получить бесплатную консультацию инженера по вентиляции автосервиса
Привет драйвовчанам:)) Давно не заходил собственно и нечем было поделиться, но сегодня у меня можно сказать небольшие изменения по гаражу.И я думаю многие озабочены этой проблемой .При покраске в гараже при не больших его размерах все знают есть проблема опыла, а иногда при покраске акрилом дело доходит до того что вы просто напросто не ведите автомобиля так он прячется за густой пеленой опыла:((Сполировать потом который составляет некоторые усилия и кучу вашего времени. Но кто сказал что в обычном гараже не возможно примутить вытяжку?Да никто, вот я и решил поделиться своей так сказать разработкой. Данная вытяжка у меня вторая, первая стоит в другом гараже, том что двойной на (мичигане) кто смотрит мои видео тот наверное её уже видел. Но в этот раз я решил показать как мы её собирали и устанавливали . Сегодня я покажу только как установили но очень скоро я добавлю в этот же пост как я её доделал так что не теряйте этот пост через день я добвалю сюда же инфу как мы сделали фильтра фотки есть и сейчас но видео ещё не вышло.
Так вот, немного отошел от темы многие думают что на вытяжку уйдёт много денег, нет это не так, Именно на эту конструкцию с вижком у меня ушло 300 долларов. Много скажите вы, нет поверьте вы отобъёте затраты с первой машины, да и качество покраски совсем другое будет и дышать меньше пылью и полировать меньше.
Автомастерские – это места с повышенным выделением вредных газов. Поэтому так важна надежная вентиляция в автосервисе, способствующая в создании комфортных условий работы и удаления вредных веществ и газа в воздухе. Каждое помещение оснащается различным оборудованием, в зависимости от видов, выполняемых в нем работ.
Конденсат, излишняя влажность воздуха, тяжелые металлы и токсичные составляющие выхлопов автотранспорта – для борьбы с каждым этим явлением, предназначено оборудование вентиляционной системы.
По какой схеме делать вентиляцию в гараже
Существует 3 схемы вентиляции: естественная, принудительная и комбинированная. Какой вариант выбрать, зависит от параметров гаража. Для маленького сухого помещения без или со смотровой ямой и подвалом достаточно простейшей естественной системы.
Система часто актуальна для помещения с подвалом и смотровой ямой, так как в низинах влага постоянно держится даже жарким летом. На какой конкретно остановиться схеме, давайте разберемся с обзором плюсов и минусов. Избавится от влаги поможет осушитель воздуха собранный своими руками.
Точки входы и выхода воздушных масс
Естественная вентиляция с притоком и вытяжкой
У простейшей системы циркуляция воздушных потоков происходит за счет разности температур, перепада давления на улице и внутри гаражного помещения. Схема состоит из двух элементов:
- Вытяжка для отведения воздуха и влаги. Труба выходит на улицу через крышу или верхний участок стены. В простейшем варианте воздуховод расположен под потолком. Сложнее схема для гаража с подвалом, где требуется опустить второй конец трубы до потолка комнаты нижнего уровня. Дополнительный воздуховод предусмотрен под потолком помещения верхнего уровня. Вытяжка с двумя каналами будет отводить влажный воздух с гаража и подвала.
- Приток для подачи свежего воздуха. Труба выходит на улицу в нижней части стены примерно 20-30 см от пола. Если гараж с подвалом, надо предусмотреть дополнительный воздуховод с погружением его до пола помещения нижнего уровня.
Приточная труба
Вытяжная труба
Естественная вентиляция обойдется недорого. Собрать воздуховоды своими руками из канализационной ПВХ трубы под силу даже подростку. Дополнительным преимуществом считается независимость системы от электричества. Воздухообмен выполняется постоянно.
Чаще для гаража естественная вентиляция лучше принудительной тем, что воздуховоды не оснащены вентиляторами. Когда они выключены, лопасти становятся преградой воздушным потокам.
Принудительная вентиляция
Воздухообмен в принудительной вентиляции прекращается пока хозяин гаража не включит оборудование. Кроме преимуществ, вы столкнетесь с минусами естественной системы вентилирования:
- Летом на улице теплее, чем в гараже. Холодный воздух по законам физики остается в нижней части помещения, не поднимается к потолку для отведения через вытяжку. Циркуляция потоков замедляется или полностью прекращается. С аналогичной проблемой столкнетесь зимой, когда на улице оттепель, а внутри неотапливаемого гаража холодно.
- Из-за резких перепадов давления естественная вентиляция становится источником образования сквозняков в гараже.
! ! ! Минусы серьезные, но поправимые. Для лучшей работы системы оснастите воздуховоды шиберами для регулировки тяги, утеплите трубы минеральной ватой или фасонной скорлупой из пенопласта для теплоизоляции.
Принудительная вентиляция
Устанавливаем вентканал
Система аналогично состоит из приточных и вытяжных воздуховодов, но воздухообмен выполняется за счет принудительной циркуляции воздушных масс вентиляторами. Осевое или канальное оборудование расположено внутри воздуховодов.
Продвинутые схемы для СТО разработаны с рекуператором. Узел способен подогревать или охлаждать воздушные потоки, фильтровать, распределять по каналам.
За израсходованные киловатты придется платить. В случае отключения электричества или поломки оборудования воздухообмен замедляется.
Комбинированная вентиляция
По сложности, эффективности, преимуществам и недостаткам комбинированная система – это что-то среднее между естественной и принудительной вентиляцией. Схема состоит из воздуховодов и одного вентилятора.
Ставят на вытяжке вытяжное или на притоке нагнетающее оборудование. Чаще вентилятор крепят на вытяжку. Через приточные отверстия воздух с улицы в гараж проникает естественным способом. Из помещения отработанные воздушные массы отводит вентилятор через вытяжной воздуховод.

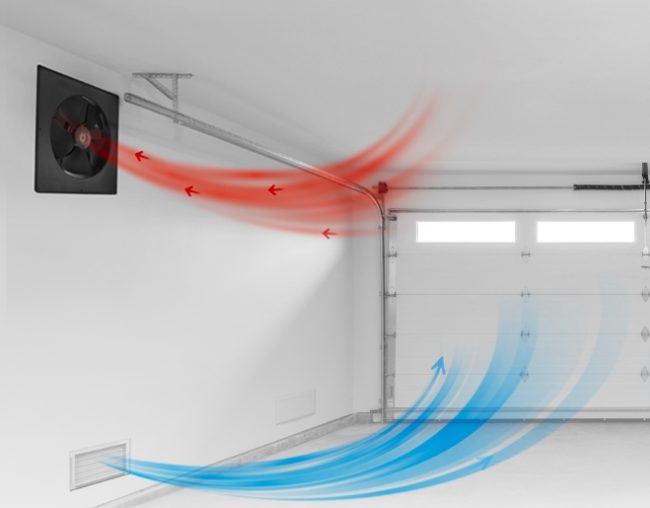

Комбинированная схема вентиляции с вентилятором на вытяжке
Если сравнивать с многофункциональной принудительной системой, то минусом комбинированной вентиляции считается невозможность очищать, прогревать или охлаждать воздушные потоки из-за отсутствия рекуператора.
Установка комбинированной схемы
Такая схема практически не отличается от предыдущей. Точно так же будет делаться отверстие с одной стороны гаража на высоте десяти сантиметров от пола. Отличие состоит лишь в том, что нет необходимости делать вытяжное отверстие в противоположной стене. Установка вентилятора позволяет делать его в любом месте.
В комбинированной схеме добавляем вытяжной вентилятор
Таким образом, комбинированный способ обмена воздухом является более подходящим, так как будет работать эффективно в любое время года.
Что касается вентиляторов, потребление электроэнергии у многих из них минимальное, поэтому при покупке стоит выбирать тот, который будет издавать наименьшее количество шума.

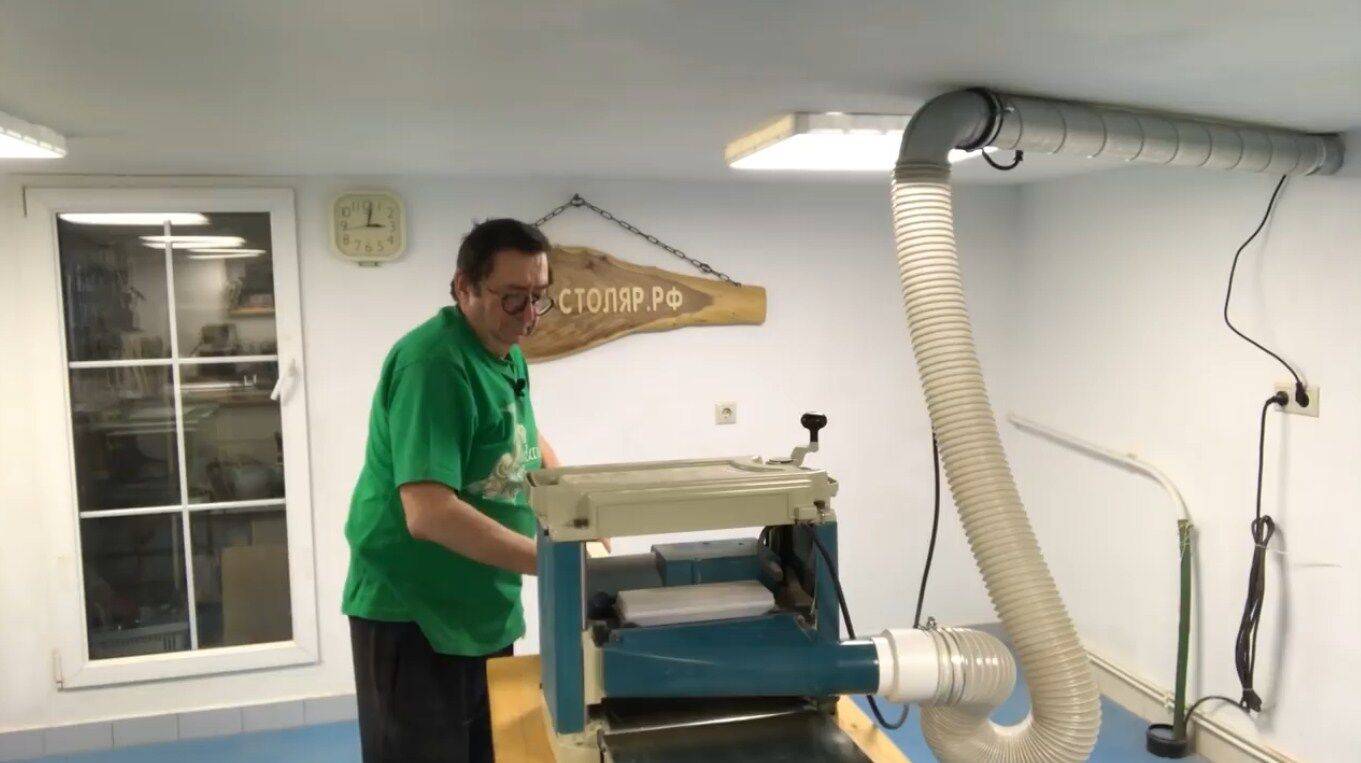

Система вентиляции для столярной мастерской: как создать эффективную систему своими руками
Чтобы создать эффективную систему вентиляции своими руками, необходимо учесть несколько важных моментов. Во-первых, необходимо правильно расположить вентиляционные отверстия, чтобы обеспечить оптимальную циркуляцию воздуха в мастерской. Рекомендуется устанавливать вентиляционные отверстия на противоположных стенах, чтобы обеспечить приток свежего воздуха с одной стороны и отток загрязненного воздуха с другой.
Второй важный аспект – это выбор и установка вентиляционного оборудования. Для столярных мастерских рекомендуется использовать вытяжные вентиляторы или систему приточно-вытяжной вентиляции. Вытяжные вентиляторы помогут удалять загрязненный воздух и пыль из мастерской, а система приточно-вытяжной вентиляции обеспечит поступление свежего воздуха и эффективное удаление вредных паров.
Третий аспект – это фильтрация воздуха
Важно установить фильтры в систему вентиляции, чтобы задерживать пыль и вредные частицы, прежде чем они попадут в помещение мастерской. Фильтры следует регулярно чистить или заменять, чтобы поддерживать их эффективность
Кроме того, рекомендуется установить датчики уровня шума и концентрации вредных веществ в воздухе. Это позволит мониторить и контролировать качество воздуха внутри мастерской, а в случае превышения нормативов – принять соответствующие меры.
В заключение, создание эффективной системы вентиляции для столярной мастерской возможно своими руками с учетом указанных выше рекомендаций. Такая система обеспечит комфортные условия труда, сохранит здоровье мастера и улучшит качество производимой продукции.

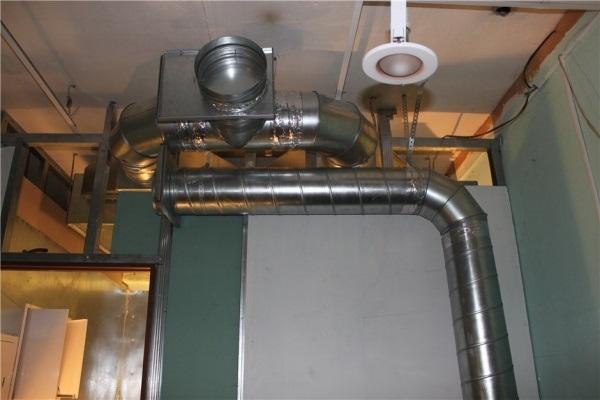

Материалы и оборудование для устройства вентиляции в гараже
Конечно, наиболее важными деталями вентиляции являются воздуховоды. И для того, чтобы не переплачивать лишних денег на их приобретение, многие монтируют вентиляцию в гаражах из канализационных труб. При этом, помимо дешевизны этого материала, он еще и достаточно надежен, а значит его применение наиболее оптимально. А мы сейчас попробуем сравнить стоимость не только воздуховодов из различного материала, но и вентиляторов, которые могут не только нагнетать или вытягивать воздух, но и прогревать его
Для начала обратим внимание на трубы для вентиляции гаража
| Наименование | Размер | Материал | Стоимость, руб. |
| Труба | 110×3000 | ПВХ | 400 |
| Труба | 110×3000 | Латунь | 1100 |
| Воздуховод | 250×1000 | Алюминий | 340 |
| Воздуховод | 204×60х1000 | Пластик | 160 |
А теперь рассмотрим нагнетатели различных типов.
| Наименование | Модель | Производительность |
| Рекуператор | Прана—250 | 650 м3/ч |
| Приточная вентиляция | Селенга | 600 м3/ч |
Таким образом приобретение установки с подогревом становится довольно затратным предприятием
Именно по этой причине стоит обратить внимание на возможность ее изготовления своими руками. Ведь обычный вентилятор для вытяжки в гараже обойдется в гораздо меньшую сумму
Тем более, что их ассортимент на российских прилавках достаточно широк. Средняя цена, за которую можно приобрести вытяжной вентилятор для гаража колеблется в диапазоне от 1500 до 4000 руб.
Ассортимент пластиковых труб для вентиляции
Идеальные условия
Комнатная температура – уровень, на который определяется большинство производителей эмалей. 20-23 ˚C – идеальная температура покраски. Организовать такой обогрев своими руками несложно, но гаражная вентиляция предполагает, что воздух будет двигаться интенсивно, а забирается он обычно с улицы. Таким образом, в системе окрасочной камеры появляется элемент, осуществляющий предварительный прогрев воздуха (прогревать его непосредственно в помещении опасно, из-за возможности воспламенения и трудностей регулировки).
Влажность воздуха не должна выходить за границы 70%, но и ниже 50% опускать ее не стоит. Сухой воздух в приведет к засыханию поступающих из распылителя капель краски еще в воздухе. К счастью для мастеров, выполняющих систему воздухоотводов своими руками, при нормальных погодных условиях уличный воздух вполне укладывается в эти параметры – необходимо только планомерно подавать его с улицы и очищать. Другое дело, что для создания воздушного давления потребуется подавать воздух быстрее, чем его отводить (т.е. фактически воздух должен выталкиваться наружу).
Кратностью воздухообмена называется отношение объема удаленного (поступившего) за 60 мин воздуха к объему помещения. В системе вентиляции окрасочных камер минимальная кратность воздухообмена должна составлять 8-10 единиц (чуть меньше при работе кистью). Для малярных цехов эта цифра начинается от 16-20 единиц, т.е. за час воздух в помещении должен полностью обновляться 16-20 раз (связано это с размерами помещения). Даже приблизительный расчет покажет, что это серьезная цифра. Однако требование это связано не столько с высыханием краски, сколько с безопасностью, а непосредственно в зоне нанесения лакокрасочных материалов норматив указывает, что скорость движения воздуха не должна превышать 0.1 м/сек.
К вентиляторам для покрасочной камеры имеется еще одно требование – направление. Фиалковская в книге «Вентиляция при окраске изделий» рекомендует организовывать систему обновления воздуха строго вертикального типа. Т.е. подача воздуха организуется через полоток, а вытяжка через решетку в полу (в такой системе кратность обновления может достигать отметки 200 – другая система подсчета). Осуществить это на практике проблематично, но вытяжка в любом случае должна находиться на уровне пола, а воздух поступать из-за спины маляра. Такое направление обеспечит отток токсичных веществе от человека и прибивание взвеси от краскопульта к полу.
При соблюдении даже части этих требований маляр может свести к минимуму риск отравления окрасочными материалами, образования пузырей, шагрени и пр. Все вышесказанное трудно реализовать в одном, непрерывном процессе, поэтому даже профессиональные покрасочные камеры имеют несколько режимом работы. Соответственно и расчет оборудования должен производиться для каждого этапа отдельно:
- Очистка воздуха – формирование необходимой температуры и влажности, предварительная фильтрация пыли.
- Рабочий режим – нагрев воздуха (требуется нагреть его до 25-40 ˚C, потому что во время перемещения он немного остывает) и равномерная подача в помещение для окрасочных работ.
- Сушка – равномерная подача горячего воздуха или нагрев краски инфракрасными пушками (40-80 ˚C).
Устройство естественной вытяжки
Вентиляция подвала под гаражом может быть обеспечена одним очень простым способом: в стене необходимо сделать вентиляционный канал. В качестве альтернативы такой же канал можно сделать из блоков, уложенных на боковую грань. Схема очень проста, но способна обеспечить воздухообмен в подвале. На воздуховод необходимо установить металлическую сетку для защиты от крупных жуков и птиц.
Правильная установка естественной вентиляции.
Традиционный вариант естественной вентиляции предполагает размещение двух труб в разных углах шахты. Один воздуховод будет отвечать за приточную вентиляцию, а другой – за вытяжную. Эта схема работает в любых подвалах и погребах, которые находятся не только под гаражом, но и в других местах (включая открытые пространства).
Таким образом, гараж с подвалом может вентилироваться за счет естественной вытяжки. Конечно, такой подход не идеален, но все же он может обеспечить и гараж, и подвал более или менее чистым воздухом.
Работа выполняется поэтапно:
- Вытяжной канал закрепляется так, чтобы один его конец находился на высоте 150-200 см над полом. Внешний конец трубы выводится над крышей гаража на высоту 40-45 см.
- Приточный воздуховод крепится в противоположном углу с соответствующим отступом от пола. Труба должна выходить наружу на 20-30 см.
- Вентиляционный канал должен быть защищен от грызунов и птиц металлической сеткой. Кроме того, рекомендуется закрывать выпускные каналы дождевыми колпаками.
Самый дешевый и простой способ вентиляции подвального гаража – сделать отверстие в нижней части стены вместо приточной трубы и закрыть его сеткой.
Устройство и схема

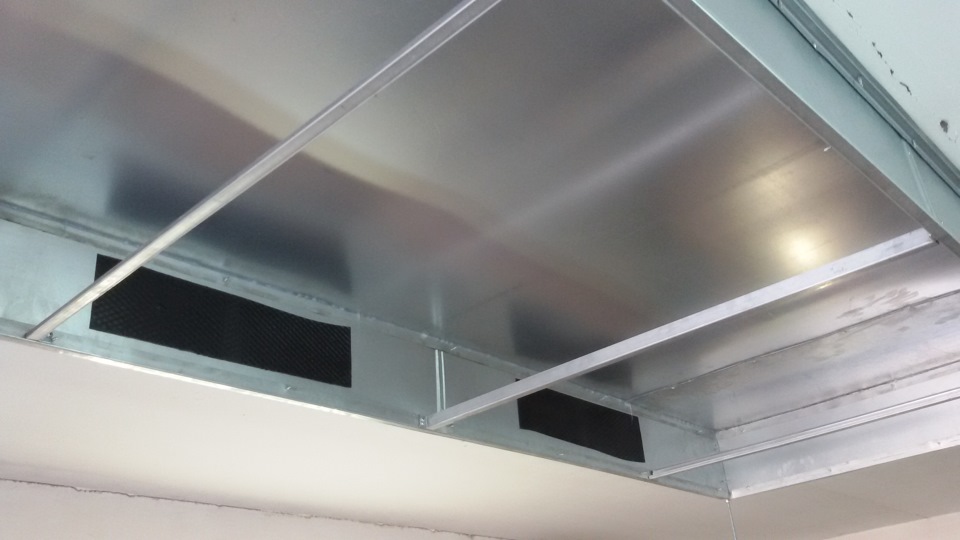

Устройство и схема вентиляции зависит от вида системы и ее особенностей. Одномоторная система воздухообмена подразумевает верхнюю принудительную подачу воздуха, за счёт чего происходит осаждение тумана с краской вниз к вытяжным элементам.
При двухмоторной системе дополнительный мотор оборудуется внизу. Он усиливает выведение отработанных газов за пределы рабочего пространства камеры. Это наиболее эффективный вид воздухообмена, но его оборудование экономически целесообразно только в случае высоких рабочих нагрузок, то есть, когда покраска производится постоянно.
Приточно-вытяжная система рассчитывается с возможностью функционирования в трёх режимах:
- Высокая скорость поступления и вывода воздуха с двухсторонней фильтрацией.
- Создание особых условий для покраски (температурного режима в 30 градусов).
- Создание особых условий для просушки (подаётся чистый воздух, доведённый до температуры в 60 градусов).

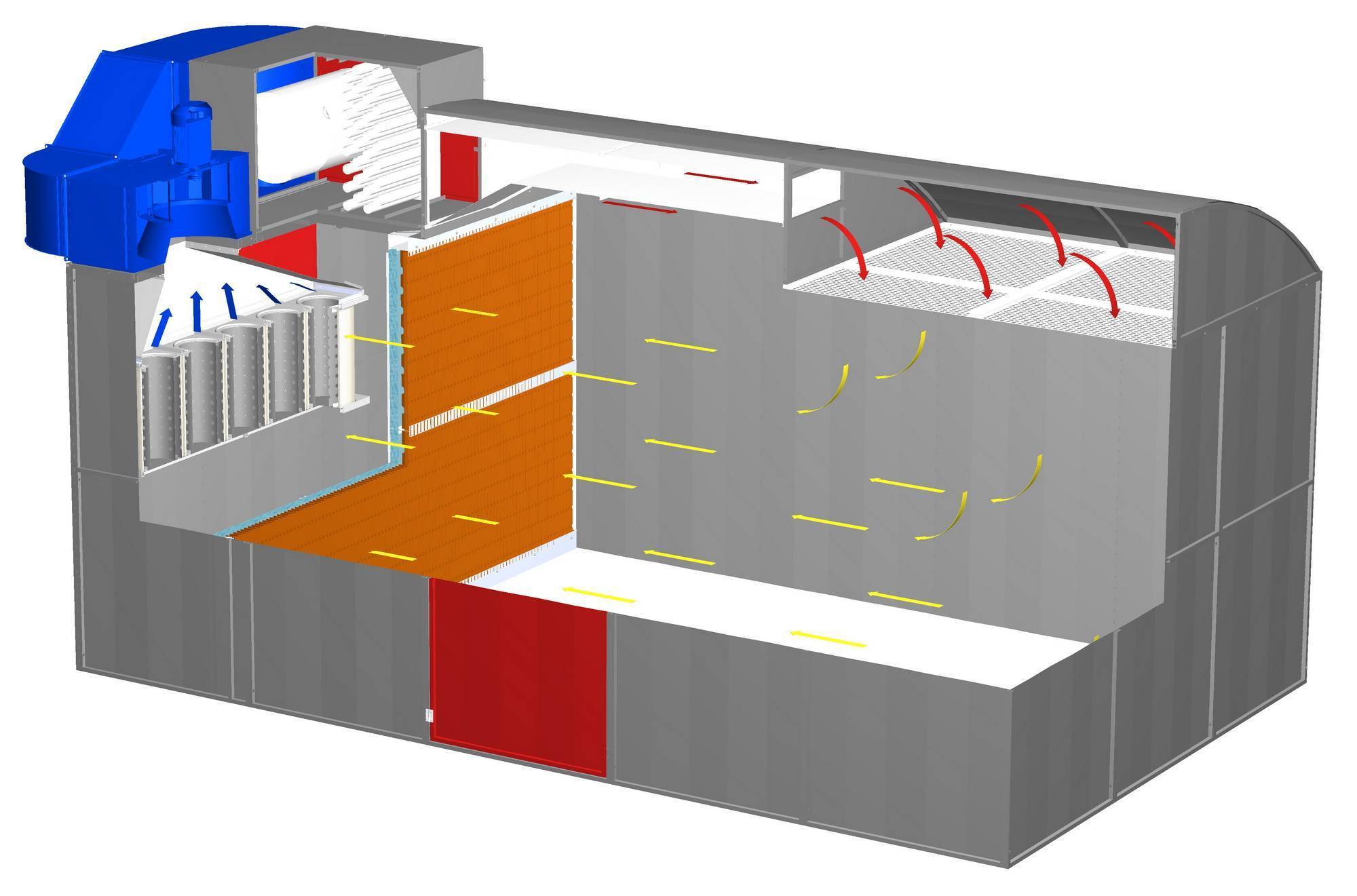

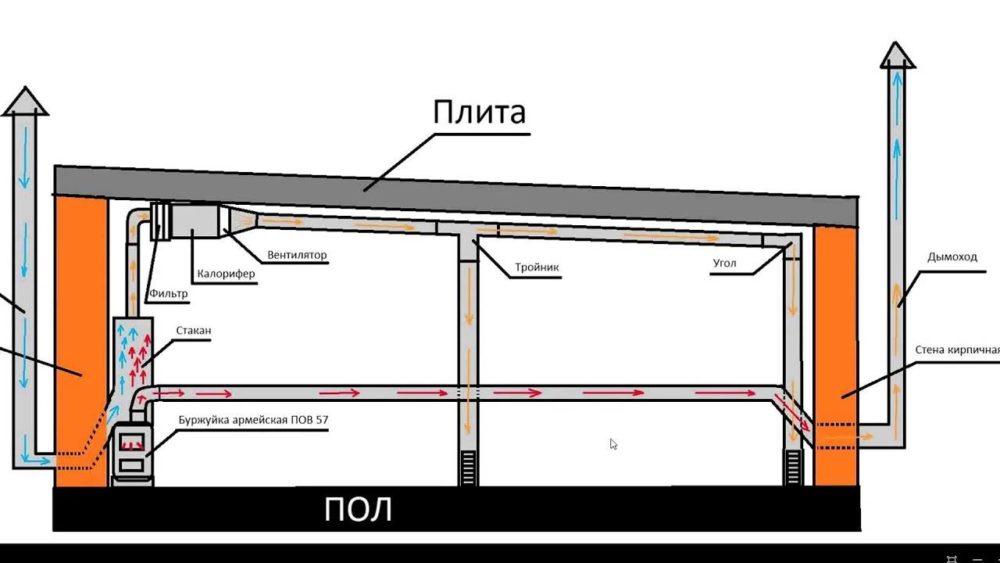

Вентиляция в гараже для покраски или малярном цеху в своём устройстве имеет следующие конструктивные элементы:
- Вентиляторы.
- Нагревательные элементы (тены).
- Пылеулавливающие фильтры на приточной линии.
- Краскоулавливающие и пылеулавливающие фильтры на вытяжной линии.
- Траншеи и отверстия в полу, закрытые решётками.
При проведении покрасочных мероприятий, важным технологическим фактором является определённый уровень давления. Нужные результаты обеспечиваются за счёт установки на притоке и вытяжке вентиляторов с регулируемой мощностью.
Если требуется повышенное давление, на большую мощность включается входной прибор. Если нужен разряженный воздух, вентилятор «на выходе» включается в режим более высокой мощности.
При проектировании и расчете важно избегать образования «мёртвых зон», где воздушные массы могут застаиваться и концентрироваться в загрязнённом виде. Ещё один важнейший показатель эффективности — герметичность. Ключевым конструктивным элементом окрасочного цеха, оказывающим влияние на расчет, является пол

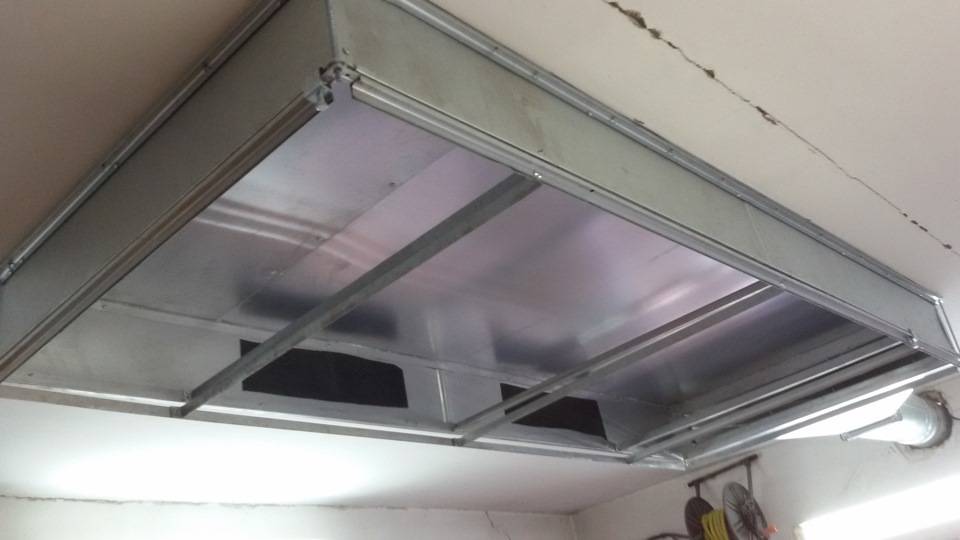

Ключевым конструктивным элементом окрасочного цеха, оказывающим влияние на расчет, является пол
Это основа вытяжки для покрасочной камеры. Выведение отработанного воздуха производится через специальные технологические отверстия в напольном покрытии. Конфигурация, расположение и количество таких отверстий определяет эффективность
Ключевым конструктивным элементом окрасочного цеха, оказывающим влияние на расчет, является пол. Это основа вытяжки для покрасочной камеры. Выведение отработанного воздуха производится через специальные технологические отверстия в напольном покрытии. Конфигурация, расположение и количество таких отверстий определяет эффективность.
Кроме отверстий для качественного выведения воздуха, может использоваться принцип поднятия пола. За счёт этого процесса образуется пространство по краям напольных плит, куда монтируется вытяжка и фильтрующие приспособления.
Изготовление вытяжки.
Воздуховоды.
Я обратил внимание на трубы на основе которых сделана конструкция. Мне они напомнили обычные водосточные трубы из оцинкованной жести, которые можно купить в большинстве строительных магазинов
Так я и поступил. На фото трубы уже покрашены.

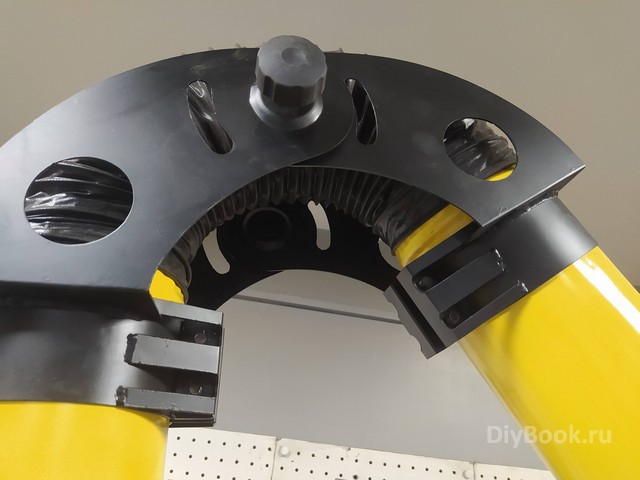

Шарниры.
Изготовил хомуты по фото. Гибочным, прокатным оборудованием я не богат, так что все делалось “на коленке”.
Заготовки шарниров вырезаны плазморезом по шаблону, который изготовил из фанеры. Эскиз рисовал прямо на столе, опираясь на фото.
В процессе изготовления первый раз применил метод штампования или штамповки. Занимательный процесс. Теперь хочу свой пресс.
Оси шарнира были заказаны у токаря. И в этот же момент оплатил “барашки” на всем известном китайском сайте. Так как купленные в магазине были ненадёжные. Так же заказал гофру из ПВХ, но уже в маркетплейсе.
Крепление к стене.
Вся система собиралась не месте, последовательно, деталь за деталью.
Консоль-крепление вытяжки изготовил из листа стали 8мм и профильной трубы от какого-то торгового стеллажа. Прикрепил к стене недешевыми распорными анкерами.
Стрела.
Так же выполнена из профильной трубы. В шарнире стрелы использованы подшипники. Для уменьшения свободного перемещения, ось шарнира притягивается гайкой-барашком через “фрикционные шайбы”.
Труба воздуховода крепится к стреле при помощи двух хомутов Hilti, купленных за бесценок на местном рынке.
Поворотный механизм вытяжки.
В конце стрелы расположилась поворотная часть воздуховода. Она выполнена в виде подвижного фланцевого соединения.
Газовые пружины.
Два шарнира воздуховода на месте. В качестве “разгрузки” установлены газовые пружины. Их я купил в ближайшем магазине автозапчастей. Отлично поддерживают вытяжку в рабочем положении.
Диффузор вытяжки.
Установил на место диффузор, на изготовление которого потратил очень много времени. Придать ему нужную форму без вальцов оказалось не легкой задачей. Кстати, форма диффузора совершенно отличается от оригинала. В диффузор установил решетку, чтоб тряпки и бумажки не засасывало.
Электрика.
На решетку диффузора вытяжки установил светодиодные ДХО для авто, в качестве подсветки рабочей области. Также на диффузоре расположились кнопки включения вытяжки и света. Провода питания подсветки и включения вытяжки проходят внутри воздуховода.
После проверки работоспособности вытяжной системы, разобрал её “до винтика” и приготовил к покраске.
Покраска элементов вытяжки.
Естественно в магазине нужного оттенка желтого цвета не оказалось. Пришлось закачать баллон. С черным проблем не было.
Сушка
Всё, детали моей будущей локальной вытяжки сушатся, после покраски.
Один из самых приятных моментов, это окончательная сборка вытяжки.

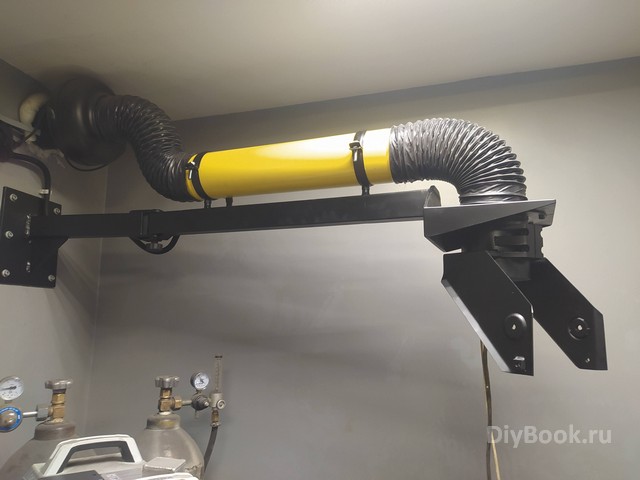

В сложенном состоянии вытяжка почти не занимает места.
Инструменты для мастерской
Существует огромное множество инструментов, но составлять свой инструментальный комплект можно постепенно, покупая инструменты по мере необходимости. Для наилучших результатов приобретайте только изделия известных марок. Вот базовый набор инструментов для начала:
- молоток с гвоздодером (570 г)
- рубанок
- рейсмус
- комбинированный измерительный угольник
- стальная рулетка (3 м)
- три стамески/долота (10, 18 и 32 мм)
- пила-ножовка для поперечного пиления (длиной 650 мм)
- ножовка с обушком
- добойник для гвоздей (3 мм)
- набор спиральных сверл набор отверток (плоские, крестовые Posidrive и крестовые Phillips)
- оселок (точильный камень)
- шлифовальный брусок
- электродрель с изменяемой скоростью вращения
- электролобзик
Как смонтировать вытяжку своими руками
Все материалы закуплены, осталось разобраться, как сделать вытяжку. Для этого нужно следовать инструкции:
- Пробить отверстия для воздуховодов. Приточное отверстие должно располагаться на стене как можно выше, а вытяжное – максимально низко. Нельзя располагать отверстия на одной стене, они должны находиться напротив друг друга так, чтобы мысленно между ними можно было провести диагональ через все помещение.
- Собрать воздуховоды, соединив части труб хомутами. Рекомендуется для защиты от грызунов в трубах установить тонкие металлические сетки. Одной сделанной защитной сетки всегда бывает мало, лучше устанавливать сетчатые заграждения при каждом соединении труб. Движению воздуха это не помешает, а вероятность проникновения грызунов станет минимальной. На верхний воздуховод устанавливается «крыша», которая не препятствует движению воздушных масс, но служит защитой от попадания воды в трубу. Из нержавейки можно склепать защитный конус самостоятельно, а для канализационных труб приобрести соответствующую насадку в магазине.
- Воздуховодные трубы устанавливаются в предназначенные для них отверстия и закрепляются с помощью монтажной пены и цемента. После высыхания монтажных средств стена выравнивается с помощью штукатурки.
- К нагнетающей воздух трубе с помощью переходника прикрепляется осевой вентилятор и подключается к электросети. При желании можно создать двухмоторную вентиляцию, прикрепив аналогичное вентилирующее устройство на трубу вытяжки.
- Теперь можно проверить работу устройства.
Такая самодельная вытяжка для выполнения покраски будет работать не хуже приобретенной в магазине, а при выключенных вентиляторах обеспечит вентиляцию помещения по приточно-вытяжному типу. С такой вентиляцией результат окрашивания получится хорошим, и токсичные красители не навредят здоровью мастера.
https://youtube.com/watch?v=J3cFvH3pOgE
Убедившись, что любое помещение, где ведутся работы по окраске, является покрасочной камерой, каждый мастер позаботится об оснащении мастерской вытяжкой. Кто-то приобретет готовую и оплатит установку профессионалам, а кому-то захочется немного сэкономить и сделать всю работу самостоятельно.
Расчет
Наиболее важная часть создания вентиляции – проведение расчетов. Грамотно составленная схема не оставит мертвых зон и обеспечит достаточный приток свежего воздуха
Важно рассчитать два параметра: площадь отверстий и воздухообмен – объем воздуха, нагнетаемого в помещение в час
Воздухообмен считают по формуле:
Р = Ширина*Длина*Высота* (температура внутри – температура снаружи)*0,36, где габариты – это размер покрасочной камеры, а 0,36 – поправочный коэффициент.
При расчете разницы температуры делают поправку на сезонность. Считается, что внутри должна поддерживаться температура +22 °С. А снаружи определяют максимум и минимум и считают 2 разницы. Потом берется среднее.
Пример! Есть бокс 4Х6Х2,8 метра, температура снаружи +10 °С. Тогда воздухообмен: Р=4*6*2,8*(22-10)*0,36 = 290,304 метров кубических в час. Значит, за час в помещении объемом 67 метров кубических воздух должен полностью смениться примерно 4 раза. На время сушки этот параметр увеличивается.
Габариты вентканала считают из соотношения: на 1 квадратный метр должно приходиться 1,5 сантиметра отверстия. Если площадь потолка 6×4 метра – 24 метра квадратных, то площадь вентиляции – 0,36 метра. При монтаже можно разделить одно отверстие на несколько дырок меньшего размера, например, на пару – по 0,18 метра. Если помещение активно используется, то обязательно ставят вентилятор.
Разновидности: описание, схемы и фото
Естественная
Такая вентиляция обеспечивает естественный приток воздуха. Для этих целей проделываются два вентиляционных отверстия — вытяжное и приточное. Для ускорения ставят дефлектор. Его размещают в самом вытяжном отверстии. Вблизи этого участка организуют участок низкого давления. Это необходимо делать для быстрого удаления воздуха.
Совет Воздух перемещается благодаря разнице в плотности нагретого и остывшего воздуха за счёт воздействия потоков ветра и в силу перемещения воздушных масс при взаимодействии их при высоком и низком давлении. Циркуляция воздуха летом становится слабее, в силу смены давления возможны сквозняки. При естественной вентиляции требуется постоянный контроль состояния вентиляционных отверстий. Необходимо регулярно их чистить.

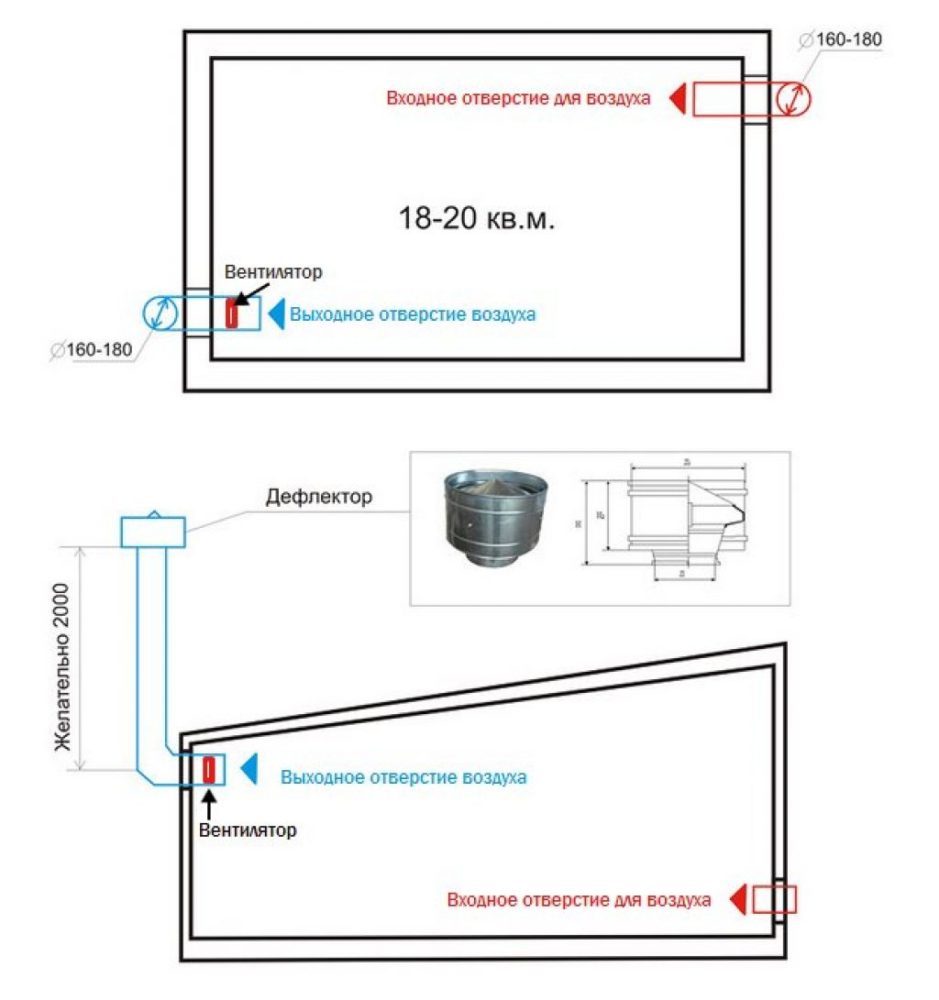

Есть 3 варианта сооружения естественной вентиляции в гараже (схемы):
- Приточные отверстия размещаются внутри стены снизу, а вытяжные — на противоположной стороне сверху (как устроить приточную вентиляцию своими руками?). Циркуляция воздушных масс осуществляется за счёт нижней подачи воздуха. Происходит постепенное смещение воздушных слоёв: воздух прогревается и поднимается плавно вверх. Выходит он через встроенную вытяжку.
- Размещение вытяжки аналогично первой схеме. Приток осуществляется через верхние проёмы по обе стороны ворот гаража. Воздухообмен таков: сверху попадает свежий воздух. Прогреваясь, он плавно опускается в нижние слои атмосферы. Когда воздух слегка остынет, он снова поднимается вверх и выходит через отверстия (каковы особенности монтажа выходов вентиляции своими руками?).
- Вентиляционную трубу помещают в самом нижнем углу стены (она должна быть самой короткой). Через неё в гараж пропускается новый поток воздуха. Вытяжка организуется на потолке. Из-за разницы температур воздух замещается, а нагретый уходит через вентиляционный канал.
тут
Принудительная
Механическую систему вентиляции в гараже можно организовать по следующим схемам:
- Вентилятор размещают внизу стены, он закрывает приточный канал. На потолке или стене монтируется вытяжной вентилятор. Располагать его нужно на противоположной стороне, которая короче. Старый воздух вытяжным механизмом прорабатывается наружу.
- К первой схеме добавляется установка воздухоносных каналов. Вентиляторы могут устанавливаться разные. Если берутся осевые, то их помещают на входе, если канальные, то внутри воздуховодов. По периметру помещения находится сам вытяжной канал. Его оснащают решётками. При этом должно соблюдаться равномерное расстояние.
тут
Комбинированная
Есть единая схема монтажа принудительной вентиляции в гаражном помещении. Воздуховодом или проёмом естественным образом осуществляется проточная подача воздуха. Внутри такого канала устанавливается специальный механизм принудительного характера.
Из верхнего слоя забирается отработанный воздух вытяжным вентилятором. Пространство гаража разряжается. Область низкого давления приобретает тягу. Затягивание воздуха происходит естественным образом. Закон аэродинамики позволяет работать такой системе при любых погодных изменениях.
Приточная
Схема приточной вентиляции строится не на удалении отработанного воздуха, а на обновлении его свежим притоком нового объёма.
Вентиляционные выходы располагают на высоте 30–50 см от пола. Выходы делают в 2 раза шире, чем при оборудовании вытяжной вентиляции. Каналы специально размещаются так, чтобы захватить больший поток свежего воздуха. Для этого внизу ворот располагают решётку.
Внимание При удлинённой конфигурации гаражного помещения удобнее всего размещать вентиляционные каналы по центру гаража в длинной стене. В отверстиях стены прокладывают гофрированные трубы. Максимальная разность высот между каналами создаст наилучшие условия для вытяжной системы
Это достигается выбором наиболее длинной трубы. При низкой кровле гаража трубу можно взять недлинную, а удлинить её пластиковой трубой (как сделать вентиляцию из пластиковых труб своими руками?)
Максимальная разность высот между каналами создаст наилучшие условия для вытяжной системы. Это достигается выбором наиболее длинной трубы. При низкой кровле гаража трубу можно взять недлинную, а удлинить её пластиковой трубой (как сделать вентиляцию из пластиковых труб своими руками?)
В отверстиях стены прокладывают гофрированные трубы. Максимальная разность высот между каналами создаст наилучшие условия для вытяжной системы. Это достигается выбором наиболее длинной трубы. При низкой кровле гаража трубу можно взять недлинную, а удлинить её пластиковой трубой (как сделать вентиляцию из пластиковых труб своими руками?).
Виды вентиляции в гараже для покраски авто
Любой гараж можно переоборудовать под покрасочную камеру. Согласно требованиям к этому помещению, там обязательно должна быть вытяжка. Различают три типа вентилирования помещения: естественное, механическое и комбинированное.
Естественная
Простейший вариант, когда воздух, через специальное отверстие, попадает внутрь помещения, и через другое покидает его. Монтируется в уже выстроенных гаражах, когда нет возможности сделать отверстия на потолке и под полом. Состоит из приточного и вытяжного окошек, расположенных под потолком и у пола соответственно.
Самодельная естественная вентиляция допустима только при разовой покраске небольших деталей. Она не может обеспечить необходимую скорость смены воздуха и защитить работника от паров краски, создать комфортные условия для сушки.
Механическая
Воздухообмен происходит за счет работы специального оборудования. Вентилятор используется для нагнетания в помещение воздуха. Различают два типа механических вытяжек:
- одномоторные – работает один вентилятор на подаче воздуха;
- двухмоторные – используются два вентилятора: один – для подачи воздуха и один – для его вытяжки их помещения.
Это наиболее оптимальная система для покрасочного бокса. С ее помощью можно менять микроклимат в помещении для режимов покраски, сушки, работать с крупными кузовами и отдельными деталями. При правильном расчете в помещении будут отсутствовать слепые зоны, и не станет застаиваться воздух.
Комбинированная
Для вентилирования используется один вентилятор – для удаления воздуха из гаража. Приток осуществляется естественным путем, за счет разницы давления внутри и снаружи помещения.
Такой вариант является бюджетным способом установить вентиляцию. Если грамотно подойти к вопросу ее организации, правильно подсчитать мощность и схему размещения оборудования, то гараж станет пригодным местом для работы с лакокрасочными материалами.
