Вентиляция в домах с газовыми плитами: правила и нормативы в организации стабильного воздухообмена

Виды жилых построек

К жилым постройкам относятся здания типового и индивидуального образцов. Типовые дома – это здания, построенные по определенному шаблону, разница может быть незначительной и зависеть, например, от ландшафтных условий, от удаленности центральных электросетей и т.д.

Индивидуальные жилые здания строятся по уникальным проектам – планировка, фасады, этажность, наличие подсобных помещений.

Одноквартирные постройки и воздухообмен в жилых многоквартирных зданиях

Воздухообмен, соответствующий гигиеническим и экологическим нормам, регулируется правилами, прописанными в СНиП или, если это не предусмотрено требованиями, рассчитывается по специальным формулам.

СНиП предписывают для создания и поддержания оптимального микроклимата и постоянного воздухообмена, наличия естественной вентиляции в жилых зданиях. Это предусмотрено в целях экономии средств и обеспечения бесперебойного, постоянного процесса воздухообмена во всех помещениях. Для естественной циркуляции воздушных масс в постройках жилого фонда спроектированы вентиляционные шахты, окна в санузле, ванной комнате и в помещении кухни.

Для жилых помещений индивидуальной застройки при проектировании допускается размещение приточно-вытяжных вентиляционных установок поквартирно или централизованно.

Монтаж и пусконаладочные работы необходимо проводить согласно требованиям СП 73.13330.

Для жилых и общественных зданий предусмотрена система принудительной вентиляции или вентиляция с частичным использованием естественной вентиляции в том случае, если параметры микроклимата и состав воздушных масс не соответствуют требованиям и не могут быть обеспечены путем использования только естественной вентиляции.

Если в жилых помещениях или в квартирах при температуре наружного воздуха ниже -5 С не производится удаление отработанного воздуха путем естественного воздухообмена, то следует использовать механическую или смешанную вентиляцию.

• СП 60.13330.2012 «Отопление, вентиляция и кондиционирование. Актуализированная редакция».
• СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование» — прописаны общие требования к системам вентиляции, кондиционирования и отопления, предложены формулы для расчета кратности воздушных масс.
• ГОСТ 30494-96 «Здания жилые и общественные. Параметры микроклимата в помещениях» – описаны установленные параметры климата в жилых зданиях.
• СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности» – прописаны требования по соблюдению пожарной безопасности при установке систем вентиляции в жилых зданиях.
• СП 54.13330.2016 «Здания жилые многоквартирные. Актуализированная редакция СНиП 31-01-2003» — прописаны требования только к многоквартирным домам. Нормы не относятся к одноквартирным частным домам индивидуальной застройки.
• СП 73.13330.2016 «Внутренние санитарно-технические системы зданий. Актуализированная редакция СНиП 3.05.01-85». В разделе представлена актуальная информация о требованиях к проведению строительных работ, а именно – процесс монтажных работ, перечень документации по итогам работ.

• ГОСТ 30494-96 «Здания жилые и общественные. Параметры микроклимата в помещениях» – описаны установленные параметры климата в жилых зданиях.
• СНиП 31-01-2003 «Здания жилые многоквартирные».
• ГОСТ 21.602-2016 «Система проектной документации для строительства. Правила выполнения рабочей документации систем отопления, вентиляции и кондиционирования».

Санитарные нормы и правила:

СанПиН 2.1.2.2645-10 «Санитарно-эпидемиологические требования к условиям проживания в жилых зданиях и помещениях».

Как производится расчет необходимой мощности

Мощность вытяжки – это один из параметров, который указывается в описании оборудования. Этот показатель сообщает, какой объём воздуха способна всосать вытяжка в течение 1 часа, находясь в режиме отвода. Примерный показатель здесь: 10-15 раз в час. Чтобы идеально точно рассчитать подходящую мощность для конкретной кухни, нужно площадь помещения умножить на её высоту, и полученный результат умножить на 12. К итоговой цифре надо добавить резервную мощность, которая пригодится в экстренных случаях (например, когда еда подгорит).

Производительность вытяжки уменьшается из-за изгибов воздуховодного канала, причём важная цифра здесь – не градус изгиба трубы, а количество углов. Так, один изгиб на 900 предпочтительнее, чем два угла по 450. Каждый метр воздуховода и каждый его изгиб уменьшает производительность на 5-10%. Режим рециркуляции снижает производительность на 25%.

Следующий пример продемонстрирует, как выполняется расчёт:

• Если площадь кухни 15 м3, а её высота – 2,7 м, то при умножении этих цифр на 12 получается 486.
• Если воздуховод прямой и его длина не превышает 0,5 метра, то в этом случае нет потери производительности.
• Для данных условий подходит мощность 580 м3/час.

Подобным образом рассчитывается мощность, необходимая для любой кухни.

Из каких же частей состоит кухонная вытяжка? На самом деле, всё не так сложно, как кажется.

Опасности неправильной вентиляции при использовании газовой плиты

Отравление угарным газом

Независимо от того, является ли плита некачественной или произошла ошибка в установке, неправильная вентиляция может привести к накоплению угарного газа. Постепенное отравление угарным газом может вызывать головокружение, тошноту, слабость и даже летальный исход. Поэтому необходимо обеспечить должную вентиляцию, чтобы газ, выделяющийся при горении, мог безопасно покинуть помещение.

Риск возгорания и взрыва

Когда в помещении недостаточно свежего воздуха, это может привести к пониженному выведению газовых продуктов, включая пропан-бутан, используемый для горения на газовой плите. При неконтролируемом скоплении газовых продуктов возникает риск возгорания и даже взрыва. Вентиляция играет ключевую роль в предотвращении таких ситуаций, обеспечивая удаление горючих газов и снижение возможности их воспламенения.

Воздействие на здоровье

Недостаточная вентиляция может привести к накоплению в воздухе различных опасных веществ, таких как оксид углерода, которые выделяются газовой плитой. Постоянное вдыхание таких веществ может вызывать проблемы со здоровьем, включая раздражение глаз, носа и горла, головные боли и проблемы с дыхательной системой

Поэтому важно обеспечить эффективную вентиляцию, чтобы удалить загрязненный воздух и поддерживать здоровый климат в помещении

• Неправильная вентиляция при эксплуатации газовой плиты может привести к отравлению угарным газом;
• Недостаточная вентиляция увеличивает риск возгорания и взрыва;
• Оксид углерода и другие вредные вещества, выделяющиеся при горении на газовой плите, могут негативно сказываться на здоровье, если помещение плохо проветривается.

В целях безопасности и поддержания здорового микроклимата в помещении рекомендуется обеспечить должную вентиляцию при использовании газовой плиты. Регулярная проверка и обслуживание устройства, а также правильная установка и подключение газовой плиты помогут предотвратить опасности, связанные с неправильной вентиляцией.

Главные правила установки вентиляции в кухне частного дома

С учетом существующих требований, отверстие, способствующее притоку воздушных масс, должно быть размещено на внешней стене жилища, на высоте около 2 метров от фундамента. В свою очередь, с учетом всех норм, отверстие для вывода воздуха из кухонного помещения располагается на крыше. Но в этом случае следует учесть тот факт, что труба дымохода, куда осуществляется сведение всех каналов вентиляции, должна находиться на высоте более чем 50 сантиметров над кровлей.

С учетом того что кухонное помещение в доме — это одна из главных комнат, где требуется качественная вентиляция, то в ней просто обязательно осуществить монтаж вентиляционного канала, встроенного типа в который через присутствующую отдушину будет проникать исходящий поток воздуха.

Если вентиляция для кухни была правильно распланирована и смонтирована, то основная часть воздуха будет перемещаться из комнат дома в кухню, а уже оттуда, вместе с присутствующими там запахами и выделенными газами будет выходить наружу. Именно поэтому качеству вентиляционных каналов нужно уделять больше внимания.

С учетом существующих норм, для установки качественной вентиляции используя специальные таблицы, требуется произвести расчет площади прямоугольного сечения каналов, в результате чего осуществлялся бы полноценный вывод отходов, скопившихся в воздушных массах, на улицу. После выполнения расчетов необходимо осуществить монтаж вышеуказанных каналов внутрь стен.

Данное устройство вентиляции выполняется из нержавейки и имеет гладкую поверхность, это необходимо для предотвращения оседания на поверхности каналов различных загрязняющих элементов. Отверстия для входа и выхода воздушных масс закрываются специальными решетками, чтобы предотвратить проникновение в них различных посторонних элементов и грязи. В зимнее время года канал следует подвергать подогреву, для этого достаточно будет установить рядом с ним любое оборудование для обогрева.

Особенности принудительной вентиляции

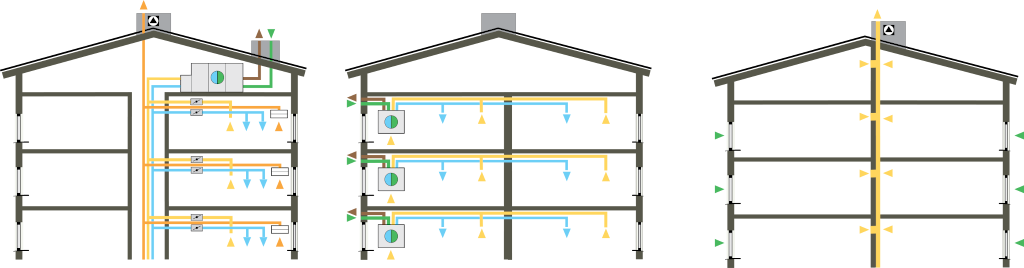

Схема приточно-вытяжной вентиляции.

С усложнением современной планировки внутренних помещений в частном доме и с возникновением по этой причине недостаточно вентилируемых участков оказалось, что естественная вентиляция далеко не всегда справляется со своей главной функциональной задачей. Появилась потребность в принудительном приточно-вытяжном вентилировании.

Самым простым и распространенным способом такого вентилирования является всем известная бытовая электрическая вытяжка, с помощью которой загрязненный и влажный воздух выводится из кухни наружу. Кроме приборов вытяжного типа, существуют еще фильтрующие вытяжки, которые не выводят воздушный поток на улицу, а пропускают его сквозь встроенные фильтры и возвращают очищенный воздух снова в кухню.

Вытяжка, как правило, располагается непосредственно над газовой или электрической плитой. При ее монтаже следует руководствоваться инструкциями производителя, однако есть общие для всех таких приспособлений правила установки. В частности, между вытяжкой и газовой горелкой должно быть расстояние в 60-80 см, между вытяжкой и электроплиткой – 50-70 см. Вытяжной прибор, расположенный выше этих уровней, будет неэффективен.

Другой, более сложный, вариант принудительного проточно-вытяжного вентилирования – вытяжная система, включающая в себя специальный короб с вентилятором. При ее использовании вентиляция кухонного помещения окажется частью системы вентиляции всего дома. Она предполагает не только вывод воздушного потока наружу, но и приток воздуха с улицы. Для очистки атмосферного воздуха в систему включаются фильтры, для подогрева – специальные калориферы.

Надо отметить, что у такой системы есть также свои плюсы и минусы. К минусам стоит отнести как ее относительную дороговизну, так и определенные сложности в установке, с которыми могут справиться в основном специалисты-монтажники.

https://youtube.com/watch?v=w9KQZIVzlvs

Но, с другой стороны, эта система более надежна в эксплуатации, с ее помощью можно создать сбалансированный приток воздуха к определенным зонам и с определенными температурными параметрами, что для кухни особенно ценно.

Вентиляция кухни ресторана

Отличительная особенность кухонного помещения ресторана – интенсивное приготовление разнообразной пищи в большом количестве. Воздушное пространство необходимо очищать от копоти, гари, дыма, большого количества водяного пара и запахов. При этом следует организовать проветривание так, чтобы воздухопоток двигался из обеденного зала по направлению к кухонному отсеку и не наоборот.

Общеобменная вентиляция для кухни ресторана обязательно дополняется местными вытяжными зонтами, которые часто оборудуются масляными фильтрами. Если для бытового приготовления пищи это не нужно, то кухонное пространство ресторана остро нуждается в такой мере. Все вытяжные устройства оборудуются отводами к общеобменной вентиляционной системе, предварительно оснащенные техническими проемами для очистки, обслуживания.

Установка локального вытяжного оборудования здесь нецелесообразна из-за высокой нагрузки, высокого избытка загрязняющих воздух частиц.

Расчет

Сложив площадь помещений и увеличив полученную величину втрое, можно вычислить общий объем для воздухообмена в течение 1 часа (площадь кухни гостиной принимается с учетом трехкратного воздухообмена – 162.0 кв. м.)

Суммарная площадь помещений 1-го этажа – 564.0 кв. м., 2-го – 165.5 кв. м.

Произведя расчет по формуле

Sвент. общ=Vсум/(3600*1.5), где

Sвент. общ – суммарная площадь сечения всех требуемых вентиляционных каналов,

Vсум – суммарный объем воздуха, подлежащего замене, равный площади всех помещений, умноженной на коэффициент 3,0 м, с учетом кратности воздухообмена, который можно определить по таблице,

3600 – переводной коэффициент, учитывающий количество секунд в часе,

1,5 – максимальная скорость потока воздуха в вентиляционном канале в м/с,

можно получить минимальную суммарную площадь сечения вентканалов:

1. Для первого этажа S = 564.0 / (3600*1.5) = 0.1044 кв. м.
2. Для второго этажа S = 165.5 / (3600*1.5) = 0.0306 кв. м.

Суммарно, для первого и второго этажа – 0.135 кв. м. или 1350 кв. см.

Глубину вентиляционных каналов можно условно принять:

• в стенах толщиной 38 см из кирпича – 130 мм;
• толщиной 37,5 см из газобетонных блоков – 175 мм;
• в каналах из досок 30 х 150 мм – 150 мм

Общая ширина отверстий вентиляционных каналов составит:

• в стенах толщиной 38 см из кирпича – 103 см;
• толщиной 37,5 см из газобетонных блоков –77 см;
• в каналах из досок – 90 см.

Перечень рекомендаций по установке вытяжки над газовой плитой

1. Напряжение розетки для вытяжки не должно превышать 15 А, а суммарная мощность бытовой техники — 4 кВт;
2. Обработка стыков герметиком увеличивает производительность устройства;
3. Качество работы вентиляции можно проверить, приложив к решетке лист бумаги. Он должен остаться на месте;
4. Разрешенные параметры отвода — 50% для трубы вытяжки и 50% для свободной части;
5. Вытяжку с производительностью 250-300 м3/ч устанавливают на высоте 70-75 см, с производительностью до 600 м3/ч — на высоте 80-85 см;
6. Некрасивую гофру можно замаскировать, уложив в коробе;
7. В тестовом режиме система должна хорошо впитывать пар;
8. Островные вытяжки размещают в декоративном кожухе.

Посмотрите видео об установке вытяжки на кухне

Виды жилых зданий

Рассматривая жилые строения, можно поделить их на типовые и индивидуальные.
Типовые — это образцы-шаблоны, которые демонстрируют готовые решения, где разработаны ключевые моменты. Их применяют при масштабных застройках. В таких заготовках вносят незначительные корректировки по локальным условиям. К примеру, ориентацию на местности или место подключения к сетям.

А особенный дом, с уникальными планировками и фасадами, с личными пожеланиями и задумками называют индивидуальным.

Также производится разделение на многоквартирные и одноквартирные дома.
Многоквартирными называют дома, располагающие за пределами квартирных границ совместными помещениями и инженерией.

Сюда же причисляют интернаты, общежития и гостиничные комплексы.
Нередко в высотках встречаются иные нежилые объекты: паркинги, торговые точки, организации сферы услуг и прочие.

Как работает вытяжка

• В нижней части корпуса располагается фильтр сильной очистки, который удерживает грязь и копоть.
• Внутри приспособления находятся вентиляторы, которые приводятся в движение при помощи мотора.
• Далее к верхней части крепится воздуховод, ведущий на улицу либо в вентиляционную шахту дома.
• В различных моделях вытяжек предусматриваются дополнительные приспособления для лучшей очистки, к примеру, жироуловители.

Какие фильтры в вытяжках лучше

Жировые фильтры предназначены для улавливания жировых взвешенных частиц из воздуха. Они делятся на многоразовые и одноразовые. Последние нельзя стирать, после использования их необходимо утилизировать.

Многоразовые металлические требуют лишь регулярной очистки, прослужат столько же, сколько и сам агрегат.

Угольные фильтры применяются в таких изделиях, где предусмотрен воздухообмен: воздух сначала втягивается в устройство, а после очистки направляется обратно в помещение. В основе состава лежит активированный уголь, который хорошо впитывает запахи.

Какой мощности нужна вытяжка

Производительность прибора рассчитывается по следующей формуле: ширина кухни умножается на длину и на высоту потолка, затем еще на десять. Последняя цифра – норма воздухообмена в час.

Чем выше мощность изделия, тем быстрее будет освежаться атмосфера на кухне, тем комфортнее вам будет готовить. Минимальная производительность промышленных изделий составляет 300 кубометров в час.

Куда подключается вытяжка

Важно правильно подключить прибор к вентиляционной шахте и к электрической сети. Сам агрегат должен располагаться на высоте 70-90 сантиметров от варочной поверхности. Во избежание плавления устройства нельзя крепить его ниже установленных пределов, при установке выше 90 сантиметров от плиты значительно снижается эффективность товара

Во избежание плавления устройства нельзя крепить его ниже установленных пределов, при установке выше 90 сантиметров от плиты значительно снижается эффективность товара.

Вытяжное отверстие и место установки прибора соединяется гофрой в случае, когда эту трубу можно спрятать в кухонном гарнитуре. Когда вытяжной канал находится на внешней стороне, лучше использовать специальные канальные трубы с прямоугольным сечением.

Куда выводится вытяжка на кухне

Вывести прибор можно в отверстие вентиляционной шахты, которое имеется в каждом доме. Если нет такой возможности, то делается дополнительное отверстие в стене с выводом напрямую на улицу.

Вентиляция – залог безопасной и эффективной работы оборудования

без кислорода невозможна жизнь

Не только здоровье людей бережет вентиляция в кухне с газовой плитой или котлом.

Для качественного горения газа требуется кислород. При его недостатке в процессе горения в воздух выделяется много угарного газа и недоокисленных веществ. Заметить это можно по желтому цвету пламени, высокому с обильной копотью.

Снижается КПД газового оборудования – топлива прогорает столько же, а тепла выделяется меньше.

Еще большую опасность представляет сам природный газ, который может попасть в воздух помещения, например, если сквозняк задул огонь на конфорке, рассохся шланг подачи газа к плите, сломался газовый котел.

Особенности вентиляции

При установке вытяжки нужно правильно подобрать воздуховод. На практике применяются следующие виды вентиляционных систем:

1. Гофрированный рукав, выполненный из алюминия. Главным достоинством такой модели считается возможность изменения формы для приемлемых параметров. Материал хорошо сгибается, что даёт возможность сделать вентиляционный канал с поворотами в нужных местах. Недостатком изделия считается создания шума во время прохождения потоков воздуха. Кроме этого на поверхности гофрированного рукава постоянно оседает жир, пыль и грязь. Он нуждается в периодической очистке от загрязнений.
2. Пластиковый воздуховод круглого сечения собирают из нескольких частей (переходников, уголков и муфт). Соединение всех частей осуществляется за счёт фасонных деталей. Чтобы предотвратить разрывы, места стыкования промазывают специальным клеем, затем дополнительно закрепляют саморезами. Основным достоинством такой системы считается бесшумная работа.
3. Квадратные пластиковые вентиляционные каналы выполняют из поливинилхлорида. Рассматриваемое изделие имеет те же характеристики, что и предыдущий вид.

В комплектацию пластиковых моделей воздуховодов входят дополнительные детали, при помощи которых можно выполнять установку самых сложных инженерных систем. Такие изделия отличаются высокой стоимостью и сложной конструкцией, их монтажом должен заниматься профессионал.

Save

6 Механические фильтры

6.1 Воздух, удаляемый местными
отсосами и вентилируемыми потолками, должен очищаться от частиц жира до
попадания в вытяжные воздуховоды.

6.2 Конструкция механических
фильтров должна удовлетворять условиям, изложенным в 6.2.1 — 6.2.5.

6.2.1 Фильтры должны быть
установлены под углом к горизонту от 45° до 90°, для того чтобы кухонные
выделения, накапливаемые в фильтрах, свободно поступали в желоб для сбора жира.

Примечание — В вентилируемых потолках допускается установка
фильтров под углом к горизонту менее 45°, если конструкция фильтра обеспечивает
эффективное отведение жира в коллекторы, смонтированные под фильтрами.

6.2.2 Конструкция жирового
фильтра должна предотвращать распространение огня от кухонного оборудования к
вытяжному воздуховоду.

6.2.3. Фильтр должен быть
легкосъемным для периодической очистки или замены.

Примечание
— В вентилируемых потолках допускается использовать несъемные фильтры, если их
конструкция обеспечивает постоянный отток собранного жира и накопленные в
фильтре выделения не изменяют сопротивление фильтра по воздуху более чем на 20
Па при расчетном расходе воздуха.

6.2.4 Габаритные размеры съемных
фильтров не должны превышать 500×500 мм, с тем чтобы их можно было мыть в
посудомоечных машинах.

6.2.5 Не допускается установка
самодельных жировых фильтров. Производители жировых фильтров должны поставлять
фильтры с паспортом, содержащим:

— наименование и адрес
производителя;

— полученные разрешительные
документы (сертификаты) надзорных органов, действующих на территории Российской
Федерации;

— габаритные размеры и массу фильтра;

— название материала, из которого
изготовлен фильтр;

— диапазон расхода воздуха
(минимальный, максимальный), м3/с;

— аэродинамическое сопротивление фильтра при
минимальном и максимальном расходе воздуха, Па;

— эффективность фильтра по
задержанию частиц при минимальном и максимальном расходе воздуха.
Представляется в форме графика или таблицы — эффективность фильтра в
зависимости от размера частиц при заданных расходе воздуха и сопротивлении
воздуха;

— эффективность жирового фильтра
в диапазоне частиц размером от 5 до 7 мк должна быть не менее 40 % при
расчетном расходе воздуха.

5.3 Вентилируемые потолки

5.3.1 Вентилируемый потолок
выполняет роль, аналогичную местному отсосу, занимающему всю или значительную
часть поверхности потолка горячего цеха.

Также как и местные отсосы,
вентилируемые потолки служат для локализации и удаления кухонных выделений. В
вентилируемых потолках могут размещаться устройства для подачи приточного
воздуха.

5.3.2 По конструкции
вентилируемые потолки делят на два типа: открытые и закрытые (рисунок 3).

Рисунок 3 — Вентилируемые потолки:

а) открытый
вентилируемый потолок со съемными фильтрами;

б) открытый
вентилируемый потолок со съемными фильтрами и желобами для сбора конденсата;

в) закрытый
вентилируемый потолок с изолированными приточными и вытяжными воздуховодами;

г) закрытый вентилируемый потолок с вытяжными воздуховодами и открытой
подачей приточного воздуха

В вентилируемых потолках
закрытого типа вытяжные воздуховоды присоединяют непосредственно к герметичному
металлическому вытяжному воздуховоду с фильтрами.

В вентилируемых потолках
открытого типа вытяжной воздуховод и вентилируемый потолок не соединены
металлическим коробом. Стены и потолок помещения горячего цеха образуют
замкнутый объем над вентилируемым потолком. Вытяжной воздуховод присоединяют
непосредственно к этому объему.

5.3.3 Вентилируемые потолки
изготавливают из нержавеющей стали или из комбинации нержавеющей стали и
алюминия с оксидным или эмалевым защитным покрытием. Непосредственно над
газовым кухонным оборудованием допускается монтаж панелей вентилируемого
потолка, изготовленных только из нержавеющей стали.

5.3.4 Фильтры, устанавливаемые в
вентилируемых потолках, должны легко очищаться или быть съемной конструкции для
последующей очистки.

5.3.5 Вентилируемые потолки
закрытого типа следует устанавливать во всех случаях, если кухонные выделения
содержат продукты сгорания твердого топлива или пары и частицы жира. Во всех
остальных случаях допускается установка вентилируемых потолков как закрытого,
так и открытого типа.

Типы вентиляционных систем

Выбирая, какую схему нужно будет составить, чтобы качественно смонтировать вентиляцию в частном доме, нужно помнить о типах вентиляции:

• Естественная.
• Принудительная, оснащенная механическими приспособлениями.
• Комбинированная.

Каждая из них имеет свои плюсы и минусы. Но при выборе и дальнейшем составлении схемы нужно помнить о том, что нельзя делать вытяжку без притока или оттока. То есть воздух из помещения должен выходить и замещаться на свежий, в противном случае все монтажные работы по эффективности конечного результата сведется к нулю.

Как работает естественная вытяжка

Прежде чем начинать работы по планированию и монтажу естественной вентиляции в частном доме своими руками, нужно ознакомиться с принципами ее работы. Она функционирует за счет природной тяги, возникающей внутри труб, идущих вертикально, воздух при этом двигается снизу вверх.

Сила тяги зависит от:

1. От разницы атмосферного давления вверху и внизу трубы. Перепад давления и мощность тяги будет повышаться за счет увеличения высоты вент. канала.
2. Температуры на улице и в помещении. Чем холоднее за окном, тем быстрее холодный воздух вытесняет теплый в доме, побуждая его подниматься вверх к вытяжке.
3. Насыщенность влагой. Если температура насыщения водяным паром одинакова воздушная смесь быстрее поднимается вверх, она становится легче сухого воздуха.

Летом естественная вытяжка будет работать хуже из-за небольшого перепада температур.

Вход естественной вентиляции – это вытяжной клапан, который монтируется на потолке или в стене под самым потолком. Выходом считается верх трубы. Работать конструкция начинает при перепаде давлений на выходе и входе, примерно он начинается с 10 м.

Естественный приток монтируют на уровне 2 м от пола или над батареями.

Большое значение имеет то, из чего сделана вытяжка. В качестве материала предпочтительны спирально-навитые воздуховоды.

Но чаще, при самостоятельном монтаже, выбирают трубы канализации диаметром 110 мм.

Принцип обустройства принудительной системы

Работает принудительная вентиляция в частном доме при помощи механических вытяжных установок. Они питаются от сети, поэтому при оборудовании своими руками потребуются еще и навыки электрика.

Схем подобной вентиляции много, наиболее востребованные:

• Приток воздуха дается при помощи бризеров, их устанавливают во всех помещениях. На чердаке монтируется общий вентилятор, к которому поступает весь отработанный воздух и удаляется.
• Монтаж отдельных приточно-вытяжных устройств с рекуператором, который встраивается во внешнюю стену.

• Центральный кондиционер с сетью вентканалов.
• Фанкойлы – местные калориферы, обладающие функциями обогрева\охлаждения.

Комбинированное устройство

Здесь работает принцип естественной вентиляции с усилением воздухообмена при помощи электро вентиляторов, установленных в разных точках. Популярны 2 варианта:

1. Выброс отработанного воздуха осуществляется вертикальным каналом, а приток – при помощи мех. вентиляторов.
2. Вентилятор ставится на вытяжную шахту, а приток – через клапаны в стене.

Пример комбинированного варианта – кухонная вытяжка или вентилятор в туалете. При помощи таких устройств в процессе готовки отсасываются пары, неприятные запахи при готовке и пр.

Бризеры, встраиваемые прямо в толщу стен, обеспечивают механизированный приток чистого воздуха. В холодное время года при помощи ТЭНов он еще и обогревается.
