Важные параметры: кратность воздухооборота, температура, влажность
Наиболее значимая роль в формировании особого микроклимата на складе для размещения конкретного вида продукции и удаления из помещения всевозможных примесей отводится воздухообмену. Для расчёта его кратности применяется формула K(1/ч)=A/V, где:
- A (куб. м/ч) — объём поступающего за час воздуха;
- V (куб. м) — объём склада.
Оптимальной кратностью воздухооборота для складирования продукции обычно является значение, равное единице. Зачастую для складов некоммерческого использования этот показатель существенно ниже при условии, что мощности вентиляции достаточно для обеспечения подходящих значений влажности, температуры
Когда планируется эксплуатация склада в рамках коммерческой деятельности, важно соблюдать указания НД по вентиляции такого помещения. Суммарная мощность размещаемых систем должна гарантировать воздухооборот требуемой кратности
При несоблюдении этого указания невозможно получить заключение в Роспотребнадзоре, а также пожарной инспекции на эксплуатацию склада.
Кратность обмена воздуха за час для:
- Склада непродовольственной продукции: вытяжка — 1.
- Склада продовольственной продукции: вытяжка — 1.
- Цеха фасовки сахара-песка, круп: приток — по балансу, вытяжка — 2 (и местный отсос от технологического оборудования).
- Помещения, где происходит предпродажная подготовка: приток — 2, вытяжка — 1.
- Кладовой: вытяжка — 1.
- Ремонтных мастерских: приток и вытяжка — по расчёту.
- Ж/д дебаркадера: вытяжка — 1.
- Боксов для транспорта: приток и вытяжка — по расчёту.
- Залов образцов: вытяжка — 1.
Параметры микроклимата на складе, а также кратность воздухооборота указаны в НТП-АПК 1.10.17.001-03 и отраслевых документах. В ряде случаев уровень влажности в помещении не нормируется. Однако если этот параметр важен, например, когда эксплуатируется коммерческая недвижимость, то в НТП-АПК 1.10.17.001-03 указывается показатель до 65-70 %. Критичным уровнем относительной влажности считается предел в 50-60 %.
Расчётная температура воздушной массы (во время холодов) равна для:
- Склада непродовольственной продукции — 16 °С.
- Склада продовольственной продукции — 14 °С.
- Цеха фасовки сахара-песка, круп — 18 °С.
- Помещения, где происходит предпродажная подготовка — 18 °С.
- Кладовой — 5 °С.
- Материального склада — 10 °С.
- Ремонтных мастерских — 16 °С.
- Ж/д дебаркадера — 5 °С.
- Боксов для транспорта — 5 °С.
- Залов образцов — 18 °С.
Если учитывать все необходимые параметры и соблюдать требования нормативных документов, то гарантируется качественное хранение продукции на складе.
Задачи, решаемые при проектировании
Специалисты компании при проектировании вентиляции в помещениях загородного дома, коттеджа или любого другого объекта решают следующие основные задачи:
- В первую очередь производится расчет воздухообмена по помещениям, в которых предусмотрена система вентиляции воздуха.
- Второй задачей проектирования вентиляционной системы является проведение аэродинамического расчета, в результате которого определяются общий расход воздуха, подбираются размеры сечения воздуховодов по критериям подбора, и, исходя из этого, рассчитываются потери давления в системе воздуховодов.
- Третьей задачей проектирования является проведение акустического расчета — расчет звукового давления на выходе из воздухораспределительного устройства.
- На основании аэродинамических расчетов производится также детальный и окончательный подбор вентиляционного оборудования, определяются места размещения вентустановок и проведения трасс воздуховодов.
Приблизительно так выглядит спроектированная система вентиляции здания
Низкий шум и вибрации
Полученная в результате этих расчетов вентиляционная система проверяется на соответствие требованиям нормативно-технической документации по предельным значениям шума и вибраций. При несоответствии требованиям предусматриваются мероприятия по их снижению до требуемого значения.
Климат-контроль и энергосбережение
Созданная по нашим проектам вентиляция выполняет не только задачу обеспечения заданного воздухообмена в помещениях, но и позволяет производить климат-контроль в здании, а также учитывает работу систем отопления и кондиционирования. Возможность интеграции вентиляции с этими климатическими системами, а также с системой электроснабжения, заложенная еще на этапе проектирования, позволяет значительно снижать энергопотребление всего здания.
Интеграция
Наши специалисты в процессе проектирования вентиляции добиваются ее корректной интеграции с другими инженерными системами для обеспечения согласованной работы всего комплекса климатических и других инженерных систем. Спроектированная система может работать под управлением системы «Умный дом». В результате вы получаете современную управляемую систему вентиляции с функцией климат-контроля.
Видео ниже демонстрирует пример эскизного проектирования системы приточно-вытяжной вентиляции, а вернее — климатической системы в частном коттедже, включающей:
- функции климат-контроля,
- функции вентиляции и отопления с помощью внутрипольных конвекторов,
- элементы интеграции с системой отопления и охлаждения,
- видео показывает расположение основного инженерного оборудования, трасс воздуховодов и других инженерных коммуникаций на цокольном и 1-м этажах коттеджа, а также место монтажа приточно-вытяжной вентиляционной установки Swegon Gold.
Перспективные технологии
Этот девиз — «Мы работаем с технологиями, которые в будущем станут стандартами», — для нас не пустой звук. В процессе проектирования наша компания предлагает заказчикам только современные технологичные решения, которые будут актуальны в течение всего срока службы вентиляционной системы
Особое внимание уделяется нами применению энергосберегающих технологий. Для 90 % разработанных объектов наша компания применила энергоэффективные вентиляционные установки приточно-вытяжной вентиляции
Эргономика
Созданные нашей компанией вентиляционные системы очень эргономичны — устройства управления вентиляцией при проектировании располагаются в легкодоступных местах, что позволяет легко управлять климатом в помещениях.
Эстетика
Кроме соблюдения требований к эргономике, наши специалисты при проектировании вентиляционных систем выполняют также требования дизайнеров и архитекторов к эстетике, чтобы диффузоры и другие конечные устройства системы вентиляции без проблем вписывались в дизайн любого помещения в вашем доме, коттедже, квартире или офисе.
В процессе проектирования обязательно учитываются личные пожелания заказчика.
Естественная вентиляция
Так как строительные материалы, из которых изготовлены ограждения, являются воздухопроницаемыми, то при разности давлений внутреннего и наружного воздуха через потолки, стены, полы и окна здания, воздухообмен происходит по принципу инфильтрации. Инфильтрация – это естественная и неорганизованная вентиляция. Значение инфильтрации зависит от разности температур внутри и снаружи помещения, скорости ветра и разности давления воздуха внутри и снаружи. На складах значение инфильтрации полуторакратно воздухообмену. Естественную вентиляцию необходимо учитывать при организации общеобменной вентиляции с принудительным побуждением. Принимая в расчёт то, что для большинства складских помещений рекомендуется применять однократный воздухообмен посредством искусственной вентиляции, то можно не организовывать приток воздуха: инфильтрация компенсирует объём удаляемого из помещения воздуха. Естественная вентиляция разделяется на два вида:
- Вытяжная. Без организации поступления воздуха с помощью канальной системы.
- Приточно-вытяжная. С организацией притока воздуха с помощью аэрации.
Канальные системы чаще всего используются для организации вспомогательных помещений и зданий складов, где присутствует небольшой воздухообмен и неорганизованный приток воздуха сквозь воздухопроницаемые ограждающие конструкции. В этом случае воздух, под действием разных давлений внутри и снаружи здания, перемещается по каналам. Чтобы урегулировать количество перемещаемого воздуха по каналам используются специальные приспособления. Например, чтобы повысить давление в канальной вентилирующей системе устанавливают насадки-дефлектора над вытяжной шахтой. Все конструктивные элементы естественной вентиляции описаны в Справочнике проектировщика. При аэрации воздухообмен происходит через световые фонари и открытые фрамуги в окнах под действием разности давлений внутреннего и наружного воздуха, а также давления, которое создается от ветра. Аэрацию не используют, если требуется дополнительная обработка воздуха или концентрация пыли и газов в воздухе превышает 30% значения ПДК (предельно допустимой концентрации). Чтобы организовать приток наружного воздуха в тёплое время года используют проёмы в наружных стенах, которые располагаются на высоте 0,3-1,8 м от пола. Проёмы для притока воздуха можно устанавливать в два и более яруса в продольных стенах склада, свободных от пристроек. Приточными проёмами могут быть раздвижные стены и ворота. В переходное и зимнее время года проёмы устанавливаются в наружных стенах. При этом низ проёма в складах высотой ниже 6 м должен устанавливаться на высоте не мене 3 м от пола.
А в складах высотой выше 6 метров – проёмы устанавливаются на высоте не менее 4 метров от пола. Загрязнённый воздух удаляется из помещения с помощью вытяжных фрамуг или шахт. Рекомендуемое расположение вытяжных элементов – не менее 50 см выше конька крыши. Это позволит избежать опрокидывания наружных элементов при воздействии сильного ветра. Тепловое давление (разность наружного и внутреннего воздуха) аэрации регулируется открытием-закрытием фрамуг. Чтобы управлять воздухообменом, все нижние, приточные и вытяжные верхние отверстия оборудуются открывающимися переплётами с нижней, средней и верхней осями вращения. Более удобными считаются створки с нижней осью вращения, которые открываются внутрь помещения и отклоняют приточный воздух вверх. Общее значение площади открытых проёмов можно определить по объёму воздуха, поступающего в помещение и удаляющегося из него.
2 Значения для разных зданий
Для того чтобы люди, находящиеся в том или ином помещении, чувствовали себя максимально комфортно, необходимо соблюдать предусмотренные строительными нормами и правилами значения кратности воздухообмена. Они значительно отличаются для различных зданий, поэтому следует подойти к их выбору с максимальной ответственностью. Только в этом случае можно добиться желаемого результата и создать в помещении идеальные условия для нахождения людей.
Для всех жилых домов требуется обеспечение не только искусственного, но и естественного притока воздуха. Если одного из них будет недостаточно, то допускается использование комбинированного варианта. При этом нужно обеспечить ещё и удаление застоявшегося кислорода. Сделать это можно путём обустройства вентиляционных каналов из следующих помещений:
- ванная комната;
- уборная;
- кухня.
Кратность обмена воздуха в жилом помещении указывается в СНиП 2.08.01−89. Согласно этим нормам, показатель должен быть таким:
- Отдельная комната в квартире (спальная, детская, игровая) — 3.
- Ванная и индивидуальная уборная — 25 (при совмещённом расположении значение должно быть в 2 раза больше).
- Гардеробная комната, а также умывальная в общежитии — 1,5.
- Кухня с электроплитой — 60.
- Кухня с газовым оборудованием — 80.
- Коридор или вестибюль в квартирном доме — 3.
- Гладильная, сушильная, постирочная в общежитии — 7.
- Кладовая для хранения спортивного инвентаря, личных и хозяйственных вещей — 0,5.
- Машинное помещение лифта — 1.
- Лестничная клетка — 3.
https://youtube.com/watch?v=lXEupxUjPwU
Классификация вентиляционных систем
Различают 16 вариантов вентиляционных систем, подходящих для разных складских помещений. Классифицировать вентиляцию можно по нескольким основополагающим критериям:
- назначению: приточные и вытяжные;
- конструктивным особенностям: бесканальные и канальные;
- сфере действия: общеобменные и местные;
- принцип создания перепадов давления, нужных для перемещения воздуха: механическое или естественное побуждение.
Назначение. Приточная вентиляция подаёт в помещение чистый воздух взамен удалённого. Вытяжная – удаляет загрязнённый воздух. При необходимости, подаваемый воздух подвергается дополнительной обработке – увлажнению, очистке или нагреву. Если при обустройстве склада используются приточная и вытяжная вентиляция, то они должны иметь схожую производительность. Конструкция. Канальные системы обладают разветвлённой сетью воздуховодов, перемещающих воздух. Бесканальные не имеют этих систем и необходимы для аэрации, монтаже вентиляторов в стены и перекрытия. Сфера действия. Общеобменные системы вентилируют всё помещение или большую его часть. Используются для устранения избыточной влаги и тепла, обеспечения гигиенических и санитарных норм, разбавления вредных газов и паров. При недостатке тепла в складском помещении используют общеобменную вентиляцию приточного типа с механическим побуждением и подогревом воздуха, очищенного от пыли. Местные системы вентиляции на складе используются для локального применения на определённых участках. С помощью них удаляется загрязнённый воздух и подаётся чистый воздух.
Принцип создания перепадов давления
При естественной вентиляции, называемой аэрацией, перемещение воздуха происходит под давлением, которое возникает из-за разности температур внутри и вне помещения, в результате воздействия ветра на здание или при одновременном действии обеих причин. Аэрация не применяется в случаях, когда необходима предварительная обработка приточного воздуха или когда он вызывает туман или конденсат в помещении.
А длина участков воздуховодов горизонтального типа – не больше 3 метров, скорость в них воздуха в них – не выше 1 м/с. Естественная вентиляция проста в применении и не требует использования дорогостоящего оборудования. Однако её зависимость от множества переменных факторов, таких как: температура, направление и влажность воздуха, ветер, давление, делает аэрацию неспособной создать определённые условия на складе.
Схема механической приточно-вытяжной вентиляции: 1 — воздухозаборная шахта; 2 — пылеосадочная камера; 3 — масляный фильтр; 4 — калориферы; 5 — увлажнительные сопла; 6 — каплеотделитель; 7 — вентилятор; 8 — приточные каналы; 9 — вытяжной вентилятор; 10 — вытяжные каналы; 11 — вытяжная камера; 12 — приточная камера.
Механическая система вентиляции использует специальное оборудование:
- фильтры;
- вентиляторы;
- пылеуловители;
- шумоглушители;
- электродвигатели;
- воздухонагреватели;
- вентиляционные установки.
И позволяет перемещать воздух на нужное расстояние, удалять воздух и подавать его независимо от окружающей среды. При этом воздух может подвергаться дополнительной обработке – очистке, увлажнению, нагреванию. Такая обработка невозможна при аэрации. Воздух в системах такой вентиляции перемешается с помощью электрических вентиляторов. Наибольшим спросом пользуются центробежные, которые ещё называют радиальными и осевые. Осевые вентиляторы создают небольшое давление. А радиальные делятся на три категории: низкого, среднего и высокого давления. На складах используют преимущественно вентиляторы с низким давлением. На практике чаще всего используют смешанные системы, то есть механическую и естественную одновременно.
Требования
Любые складские здания проектируются и строятся с расчетом эффективного воздухообмена. Для соблюдения предприятием этих мер существуют законодательные акты, регулирующие требования к вентсистеме.
Также в интересах самого предприятия, чтобы складское здание было обеспечено эффективной вентиляции и потребляло меньше энергии.
К хранению
С целью сохранения товарного качества продукции в установленный срок складские помещения требуют капитального ухода. Они обязаны находиться в чистоте и быть хорошо проветриваемыми. Влажность воздуха допускается на уровне до 70%, а само помещение должно быть сухим. В зависимости от специфики товара складские помещения рассчитаны на температуру от 5 до 180 градусов выше нуля. Значительное влияние на показатели оказывает процесс воздухообмена, который обеспечивает вентсистема.
Контроль выше перечисленных данных ведется датчиками. Полученные значения вносятся в журнал сотрудником складского помещения. Любое превышение установленных значений, а также резкий скачок в их пределах, недопустимо. Эти условия для хранения продукции заставляют поддерживать эффективную работу и длительную эксплуатацию вентиляции.
Существует 3 раздела условий хранения продукции на складе. Первый раздел требует использование прочного и устойчивого к воспламенению материала для инженерных сооружений, в т.ч. и вентиляции. Третий же раздел предусматривает защиту устройства воздухораспределения от природных осадков. Проще говоря, вентиляция обязательно прикрывается кровельным материалом.
К экономии энергии
Регламент Закона об энергии требует от складского помещения максимальную энергоэффективность и не допускает некорректную работу вентиляции или подключение к ней других вентшахт
Особое внимание уделяется теплоизоляции склада, которая позволит поддерживать стабильную температуру и влажность воздуха даже при суровом климате
Эти требования требуется учитывать еще на этапе проектирования складского помещения, ячеек хранения и вентиляционной шахты. Тепловые установки и кондиционеры не способны справиться с этой задачей. Единственным эффективным средством обеспечения благоприятных условий хранения продукции остается вентиляция.
Особенности принудительного воздухообмена
Принудительные или механические сети работают за счёт установки вентиляторов — приборов, позволяющих искусственно нагнетать воздух в нужных объёмах.
Преимущества использования такой вентиляции на складе:
- Независимость от внешних факторов — температуры и влажности на улице, осадков и ветра.
- Большая мощность перемещения воздуха (расстояние и объёмы).
- Дополнительные возможности очистки, увлажнения, нагрева или охлаждения (если у оборудования есть эти функций или установлены дополнительные агрегаты).
- Возможность оперативной и точной регулировки необходимых параметров.
- Удобство управления и использования.
К минусам стоит отнести стоимость, возможные поломки и сложности при монтаже.
Вентиляция склада из металлоконструкций
Организация вентиляции на складе, состоящем из металлоконструкции, требует продуманного подхода. Всё дело в том, что днём металл раскаляется под солнцем до 70С, что вызывает нагревание штабеля гигроскопичного груза и испарение влаги с его поверхности. Из-за этого на складе значительно повышается влажность. Ночью же температура металлических элементов понижается на 5-10С ниже по сравнению с температурой окружающей среды. Итогом становится образование конденсата из-за контакта тёплого и влажного воздуха. Выходом станет интенсивная вентиляция в это время. Однако днём это может привести к усыханию груза.
Вентилирование подвала
Схема вентиляции подвальных помещений.
В этом случае очень важно, чтобы еще на этапе строительства всего здания были продуманы продухи в стене на уровне цоколя, обеспечивающие естественное проветривание подвального помещения. Склады обустраиваются в подвалах достаточно часто
Это достаточно удобно и позволяет сэкономить пространство. Однако нужно учитывать особенность подвала перед тем, как использовать его с этой целью. В подвале, как правило, более сыро, чем в других помещениях здания. Нужно учитывать это и обеспечивать проветривание подвала исходя из требуемых условий хранения продукции
Склады обустраиваются в подвалах достаточно часто. Это достаточно удобно и позволяет сэкономить пространство. Однако нужно учитывать особенность подвала перед тем, как использовать его с этой целью. В подвале, как правило, более сыро, чем в других помещениях здания. Нужно учитывать это и обеспечивать проветривание подвала исходя из требуемых условий хранения продукции.
Перед созданием вентиляционной системы очень важно рассчитать параметры, соблюдение которых позволит поддерживать влажность в подвале на требуемом уровне. Возможностей естественной вентиляции в этом случае, скорее всего, будет недостаточно
http://1poclimaty.ru/youtu.be/Ho2GXJgJIGI
Таким образом, достаточно часто для обеспечения необходимого воздухообмена в складских помещениях бывает достаточно естественной системы вентилирования. Однако при оборудовании под склад подвала приходится создавать механическую систему. В любом случае вентиляционная система должна проектироваться и монтироваться в соответствии с требованиями СНиП. Подтверждением этого служит соответствующая проектная документация.
Какая температура должна быть на непродовольственном складе
Следить за влажностью и температурой на складе нужно не
только при хранении продуктов питания, ведь неподходящий микроклимат может
негативно сказаться и на состоянии непродовольственной продукции.
То, какая должна быть температура на складе разных
материалов и продуктов (в том числе ГСМ, металла), приведено в таблице.
| Продукция | Температура склада | Влажность воздуха |
| Изделия из пластмассы | +20 | 60 % |
| Оборудование и станки для обработки металлических и деревянных изделий, лабораторное оборудование | +5…+14 | 60 % |
| Измерительные приборы (калибры, лекала, линейки, циркули, метчики, сверла, фрезы) | +5…+20 | 60 % |
| Резиновые материалы и продукция | 0…+10 | 50-60 % |
| Изделия из кожи | +5…+19 | 50 % |
| Текстильные материалы (ткани, одежда, постельное белье, укрывные пленки) | +10…+16 | 60 % |
| Бумага, картон, печатная продукция | +15…+17 | 50-55 % |
| Цветные металлы | +8…+12 (до +20) | 35-50 % |
| Черные металлы | +8…+12 | 35-50 % |
| Газовые баллоны | До 30 | 35-50 % |
| Масла и технические жидкости | +8 …+12 | 40-50 % |
| Кислоты | +5 и более | 40-50 % |
| Табачная продукция | +18..+24 | 60 % |
Остальные показатели влажности и температуры для складов разных продуктов приведен в таблице.
Температура на складе-холодильнике
По тому, какая должна быть температура на складе, они
делятся на несколько категорий. Одна из них – склады-холодильники. Из названия
данного типа понятно, что склады предназначены для хранения продукции в
холодильных камерах. По своей функциональности камеры могут быть:
- производственные,
- распределительные,
- краткосрочного хранения.
Температура на складе-холодильнике может различаться в зависимости
от типа продукции. Для товаров глубокой заморозки она не превышает -10
градусов, но могут быть оборудованы зоны для охлаждения изделий или дозревания
овощей – в них должна быть температура около нуля.
Холодильники производственного типа, как правило, расположены
на территории пищевых предприятий и используются для краткосрочного хранения
продукции. Несмотря на компактность таких складов, они имеют достаточно мощное
холодильное оборудование.
Наиболее значительные размеры имеют холодильные склады распределительного
типа. Они необходимы для сезонного хранения большого объема продукции. Как
правило, внутреннее пространство подобных складов зонировано сразу несколько
помещений для краткосрочного хранения продукции, которые в свою очередь
являются «перевалочным пунктом» на пути в торговые центры.
Холодильники-склады краткосрочного хранения расположены поблизости от транспортных развязок. Огромная площадь холодильных складов распределительного типа позволяет размещать в них не только разнообразные холодильные помещения, но и целые производственные цехи. Такие склады относятся к классу хладокомбинатов.
Температура на теплом складе
Техническая особенность теплых складов заключается в используемом строительном материале (сэндвич-панелях), который сохраняет тепло, наличии управляемой системы отопления, вентиляции и полимерных полах, за счет чего тепло не уходит в бетон.
Отопление в таких складах может быть как центральным, так и местным. В последнее время, местное отопление встречается редко. Наиболее эффективными считаются: водяное, паровое, воздушное и воздушно-тепловое отопление.
Температура на теплом складе всегда должна быть выше нуля,
поскольку помещения используются для хранения материалов и продуктов, для
которых недопустима заморозка. Теплые склады используются для хранения: мебели,
изделий из дерева, музыкальных инструментов, цифровой техники и
электроприборов, игрушек, определенных стройматериалов и некоторых продуктов
питания. В условиях повышенной влажности и низкой температуры категорически
запрещается хранить металлические изделия. Все эти товары могут храниться
только в определенном температурном режиме и уровне влажности.
В целом температура в теплом складе должна быть не выше +22,
оптимальной считается +18. По санитарным нормам хранения на теплом складе,
температура в летний период не должна превышать +30, а в зимний период —
+19…+25. Предельно допустимое снижение температуры: +13 градусов. Для
поддержания оптимального температурного баланса используются стационарные
системы отопления или мобильные обогреватели, соответствующие требованиям по
пожарной безопасности оборудования.
Что влияет на проектирование системы?
Проектирование вентсистем должно выполняться индивидуально для каждого здания, с учетом ряда факторов.
Если речь идет о складском комплексе, основными факторами являются:
- Тип хранимой продукции и требуемый для нее микроклимат. Для разных товаров нужны разные условия хранения (температура, влажность, скорость удаления воздуха). Поэтому склады изначально делятся по назначению, и предназначаются только для определенных товаров.
- Будут ли на складе храниться вредные/опасные вещества? Если да, то в обязательном порядке потребуется аварийная система вентиляции, а основная система — должна будет иметь достаточную интенсивность.
- Объем здания и объем отдельных помещений (периметр и высота потолков). От этого зависит и объем воздуха, который нужно будет обновлять и нагревать.
- Планировка и количество помещений. В одном большом помещении вентсистема обустраивается иначе, чем в здании с большим количеством отдельных комнат.
- Сезонность использования: будет ли склад использоваться круглый год, или только в определенные месяцы? К примеру, он может предназначаться только для хранения фруктов и овощей на осень и зиму.
Какие нормативные документы используются?
При проектировании и строительстве вентсистем для складов должны соблюдаться определенные стандарты из нормативных документов.
Нормативные документы «общего» назначения:
- СНиП 21-1-97 «Пожарная безопасность зданий и сооружений.
- СНиП «Тепловая защита зданий».
- ГОСТ 12.1.005-88 «Общие санитрно-гигиенические требования к воздуху рабочей зоны».
- ГОСТ 12.1.4-91 «ССБТ. Пожарная безопасность».
Нормативные документы по складским зданиям:
- НТП-АПК .001-03 «Нормы технологического проектирования баз и складов общего назначения предприятий ресурсного обеспечения».
- СНиП «Складские здания».
Как выполнить расчет?
Приточно-вытяжная вентсистема проектируется только по строгому расчету. Выполнять его обязаны только специалисты, поэтому в деталях разбирать этот вопрос мы не будем, а лишь рассмотрим его в общих чертах.
Самый простой и обобщенный расчет — выполняется по кратности воздухообмена. Делается это по формуле:
K = A/V, где:
- К — кратность воздухообмена, объемов в час.
- A – объем воздуха, который нужно подавать и удалять, м³/ч.
- V – объем склада, м³.
При проектировании нам известен V (по размеру помещения) и К (определяется по нормативным документам, в зависимости от типа хранимой продукции).
Воздуховоды под потолком склада
Для большинства видов продукции кратность равняется 1. То есть система вентиляции должна полностью обновлять воздух в помещении 1 раз в час. К примеру, если объем склада равен 400 м³, то за 1 час такое количество воздуха и должно проходить через вентсистему.
Если склад используется для некоммерческих целей — требования к кратности могут быть ниже. Такое допустимо, если при меньшей кратности уровень влажности и температуры все равно можно будет нормально регулировать, и если в помещении не будут храниться опасные вещества.
Если склад будет использоваться для коммерческой деятельности — кратность устанавливается выше. Причем требования к соблюдению норм тоже будут выше и жестче. Если они не будут соблюдены — контролирующие органы (пожарная инспекция, Роспотребнадзор) не выдадут разрешение на использование комплекса.
Нормы воздухообмена различного типа помещений
Главная \ Расчет Нормы воздухообмена
В ходе нашей работы, мы часто сталкиваемся с вопросом о достаточности воздухообмена в жилых помещениях. Мы рады предоставить вам необходимую информацию для самостоятельного вычисления достаточности воздухообмена.
Фактический воздухообмен определяется по формуле м3/ч:
Lф=3600×Vc×F
где Vc – среднее значение скорости воздушного потока, м/с (определяют приборами : анемометрами; термометрами; микроанемометром и др.);
F – поперёчное сечение воздуховода системы(вентканала), м2.
Кратность воздухообмена — величина, показывающая сколько раз обменивается воздух в помещении за один час.
Кратность воздухообмена определяется по формуле:
n = LфVп
где: Vп— внутренний объем помещения, м3.

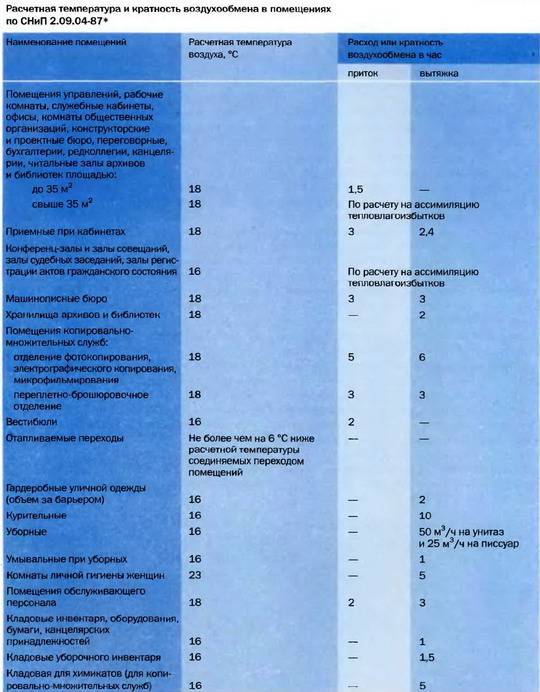

Нормы воздухообмена различного типа помещений определяется согласно нормам проектирования соответствующих зданий и сооружений (СНиП 2.08.01-89, СНиП 31-01-2003, СНиП 2.09.04-87), а также рядом других нормативных документов (СНиП 2.04.05-91, и др.).
Для примера приведем выдержку из СНиП 31-01-2003 пункт 9.2., гласит:
Расчетные параметры воздуха в помещениях жилого дома следует принимать по оптимальным нормам ГОСТ 30494-96. Кратность воздухообмена в помещениях следует принимать в соответствии с таблицей
| Помещение | Кратность или величина воздухообмена, м3 в час, не менее | |
| в нерабочем режиме | в режиме обслуживания | |
| Спальная, общая, детская комнаты | 0,2 | 1,0 |
| Библиотека, кабинет | 0,2 | 0,5 |
| Кладовая, бельевая, гардеробная | 0,2 | 0,2 |
| Тренажерный зал, бильярдная | 0,2 | 80 м3 |
| Постирочная, гладильная, сушильная | 0,5 | 90 м3 |
| Кухня с электроплитой | 0,5 | 60 м3 |
| Помещение с газоиспользующим оборудованием | 1,0 | 1,0 + 100 м3 на плиту |
| Помещение с теплогенераторами и печами на твердом топливе | 0,5 | 1,0 + 100 м3 на плиту |
| Ванная, душевая, уборная, совмещенный санузел | 0,5 | 25 м3 |
| Сауна | 0,5 | 10 м3 на 1 человека |
| Машинное отделение лифта | — | По расчету |
| Автостоянка | 1,0 | По расчету |
| Мусоросборная камера | 1,0 | 1,0 |
Кратность воздухообмена во всех вентилируемых помещениях, не указанных в таблице, в нерабочем режиме должна составлять не менее 0,2 объема помещения в час.
Второй пример выдержка из СНиП 2.08.01-89* «Жилые здания» в жилых зданиях следует предусматривать вентиляцию с естественным побуждением
. Расчетные параметры воздуха и кратность воздухообмена в помещениях следует принимать в соответствии с таблицей.
Таблица 1. Расчетные параметры воздуха и кратность воздухообмена в помещениях жилых зданий (СНиП 2.08.01-89*)
| Помещение | Расчетная температура воздуха в холодный периодгода, °С | Кратность воздухообмена или количество удаляемого воздуха из помещения | |
| Приток | Вытяжка | ||
| Жилая комната квартир или общежитий | 18 (20) | — | 3 м3/ч на 1м2; жилых помещений |
| То же, в районах с температурой наиболее холодной пятидневки (обеспеченностью 0,92) минус 31°С и ниже | 20 (22) | — | То же |
| Кухня квартиры и общежития, кубовая: с электроплитами с газовыми плитами | 18 | — | не менее 60 м3/ч не менее 60 м3/ч при 2-комфорочных плитах, не менее 75 м3/ч при 3-комфорочных плитах, не менее 90 м3/ч при 4-комфорочных плитах |
| Сушильный шкаф для одежды и обуви в квартирах | — | — | 30 м3/ч |
| Ванная | 25 | — | 25 |
| Уборная индивидуальная | 18 | — | 25 |
| Совмещенное помещение уборной и ванной | 25 | — | 50 |
| То же, с индивидуальным нагревом | 18 | — | 50 |
| Умывальная общая | 18 | — | 0,5 |
| Душевая общая | 25 | — | 5 |
| Уборная общая | 16 | — | 50 м/ч на 1 унитаз и 25 м/ч на 1 писсуар |
| Гардеробная комната для чистки и глажения одежды, умывальная в общежитии | 18 | — | 1,5 |
| Вестибюль, общий коридор, лестичная клетка в квартирном доме | 18 | — | — |
| Вестибюль, общий коридор, лестичная клетка в общежитии | 16 | — | — |
| Помещение для культурно-массовых мероприятий, отдыха, учебных и спортивных занятий, помещения для администрации и персонала | 18 | — | 1 |
| Постирочная | 15 | По расчету, но не менее 4 | 7 |
| Гладильная, сушильная в общежитиях | 15 | По расчету, но не менее 2 | 3 |
| Кладовые для хранения личных вещей, спортивного инвентаря, хозяйственные и бельевые в общежитии | 12 | — | 0,5 |
| Палата изолятора в общежитии | 20 | — | 1 |
| Машинное помещение лифтов | 5 | — | по расчету, но не менее 0,5 |
| Мусоросборная камера | 5 | — | 1 (через ствол мусоропровода) |
Мы понимаем, что во всем этом не сложно запутаться и поэтому — Наши специалисты всегда готовы помочь вам и довести воздухообмен до нормы в любых помещениях.
В заключение
Общеизвестно то, что в надлежащей вентиляции нуждается любое помещение. Но особо это касается именно складов. Объясняется такое требование в первую очередь тем, что существуют такие продукты, хранение которых сопряжено с вредными испарениями. Такие испарения следует незамедлительно выводить за пределы складского помещения, поскольку они могут подвергнуть опасности здоровье людей, там находящихся. Кроме того, правильно установленная и эффективно работающая вентиляция необходима для надлежащего хранения продуктов питания и других материалов, которые могут испортиться при избыточной или недостаточной влажности. Поэтому к выбору вентиляции для склада стоит отнестись со всей ответственностью.
