Вентиляция для газового котла в частном доме: правила обустройства

Пошаговый монтаж вентиляции и дымохода

В котельной частного дома нужна приточно-вытяжная вентиляция и дымоход для работы газового котла. В стене придется пробурить минимум 3 отверстия: для притока, вытяжки и отведения продуктов сгорания от отопительного прибора.

Поступление приточного воздуха можете сделать под дверью в котельную, но этого будет недостаточно. Для нормальной работы газового оборудования на противоположной от прибора стене дополнительно поставьте приточный клапан.

Вытяжное отверстие сделайте в верхней части стены под потолком. Удобное место расположения – рядом с дымоходом котла.

Для монтажа элементов вентиляции подготовьте трубы из нержавейки диаметром 150 мм, приточный клапан, монтажную пену, герметик. Из инструментов понадобится перфоратор или электродрель с набором коронок и сверл. Подготовьте пассатижи, отвертки, молоток, уровень.

Пошаговый монтаж вытяжки и дымохода предлагаю рассмотреть на примере настенного газового котла:

От газового настенного котла выход дымохода будет располагаться в верхней части стены. Рядом надо предусмотреть отверстие для вытяжной вентиляции.

Сделайте разметку места бурения двух отверстий. Со стороны улицы установите строительные леса или небольшие подмостки для удобства работ.

Подготовьте трубу из нержавейки, фасонные переходники для вытяжки и дымохода. Под диаметр каналов будете бурить отверстия в стене.

Из труб и фасонных элементов соберите дымоход и канал вытяжной вентиляции. Стыки для плотности перед соединением деталей обработайте герметиком, усильте по периметру саморезами. Должно получиться 2 прямые трубы.

На верхнюю часть установите дефлекторы. На нижнюю часть закрепите тройник. От бокового отверстия пойдет канал через стену в дом. Оставшееся нижнее отверстие тройника закройте заглушкой.

Узел исполнит роль отстойника для конденсата и скопления грязи. Когда нужно будет прочистить трубы, откроете заглушки.

В стене по разметке пробурите сквозные отверстия. Одно окно должно получиться строго напротив выхода дымохода настенного котла. Другое отверстие – это вытяжная вентиляция в газовой котельной для естественного воздухообмена.

Пробурите его с небольшим отдалением от дымохода в удобном месте.

Выставите трубы по месту установки. Проверьте уровнем вертикальное расположение. Убедитесь, что боковой выход тройника расположен соосно сквозному отверстию в стене.

При помощи хомутов и крепежных элементов зафиксируйте надежно трубы к карнизу дома.

После надежной фиксации вертикального дымохода и вытяжного воздуховода подсоедините горизонтальные каналы к боковым выходам тройников.

Трубы введите в дом через сквозные отверстия. Уровнем проверьте, чтобы небольшой уклон горизонтальных каналов получился в сторону улицы, иначе конденсат потечет внутрь помещения.

Проходящие сквозь отверстия в стене горизонтальные каналы укрепите распорками из кусков деревяшек или обрезков доски. Оставшиеся зазоры запеньте монтажной пеной.

После высыхания монтажной пены обрежьте ножом излишки заподлицо со стеной. Сверху замажьте раствором цемента.

В доме вытяжной канал обрежьте на уровне плоскости стены. В будущем закроете отверстие декоративной решеткой. Проверьте работу вытяжной вентиляции, поднеся к каналу дымящийся сверток подожженной бумаги. Дым должен втягиваться в отверстие.

После установки дымохода и вытяжки приступайте к обустройству приточной вентиляции в котельной. Одной щели под дверью будет недостаточно. Для работы газового котла нужен объемный приток воздуха с улицы.

Решите проблему установкой приточного клапана диаметром 150 мм. Прибор состоит из утепленной трубы, оголовка с фильтром и уличной декоративной решетки. Если клапан меньше диаметра, рекомендуемого газовым инспектором, установите 2 штуки.

В нижней части стены электродрелью с алмазной коронкой просверлите 2 сквозных отверстия. Пылесосом удалите пыль после бурения. Внутрь готовых отверстий вставьте утепленные гильзы клапанов. Зазоры заделайте герметиком.

Со стороны помещения на каналы закрепите оголовки с фильтром. С улицы приточные отверстия закройте декоративными решетками.

Работу приточной вентиляции проверьте листом бумаги. Он будет отклоняться от оголовков поступающими потоками воздуха. Интенсивность притока регулируйте заслонками на воздушных клапанах.

Первый запуск

Насколько эффективно работает вентиляция в котельной с газовым котлом, проверяйте при закрытой двери. Воздухообмен должны круглосуточно обеспечивать приточные и вытяжные каналы.

Для получения точных замеров скорости движения воздуха и газов используйте прибор – анемометр.

Почему выбирают металлические воздуховоды

Необходимо определиться не только с диаметром сечения, но и с материалом из которого состоит вентиляционная труба. Воздуховоды бывают:

металлические;
металлопластиковые;
неметаллические.

Для вентиляции котельной лучше использовать вентканалы из металла. Они соответствуют всем требованиям пожаробезопасности. Такие трубы бывают алюминиевые, стальные или оцинкованные. Главное требование к таким вентканалам – это устойчивость к коррозии.

Воздуховоды из металла могут выдерживать нагрузку как статическую, так и ударную. Поэтому риск разрушения вентиляционной конструкции минимальный. Некоторые трубы обладают гибкостью, поэтому их можно согнуть своими руками под любым углом. Высокая конструкционная прочность – позволяет выдерживать максимальное внутреннее давление.

Недостатком труб из металла является только то, что они не выдерживают воздействия конденсата и со временем покрываются ржавчиной. Только 2 вида металла безусловно устойчивы к воздействию влаги – это алюминий и нержавеющая сталь. При монтаже таких труб необходимо позаботиться и о крепежах. Подобрать такие, которые смогут выдержать нагрузку. Поэтому процесс монтажа может затянуться. Цена на такие трубы также выше, чем на воздуховоды из других материалов.

Виды вентиляции

В зависимости от способа образования тяги, организуемые вентиляции для газовых котлов в котельной частного дома могут быть естественными или принудительными. Также модели различаются направлением движения: приточного, вытяжного и комбинированного (коаксиального) типа. Схема вентиляции в частных домовладениях, как правило, предполагает применение коаксиального дымохода, включающего в себя несколько основных элементов:

газовое котловое оборудование;
отвод коаксиальный углового типа;
прямой коаксиальный трубопровод;
отводчик скапливающегося конденсата;
фильтрующая система и защитная решётка;
наконечники горизонтального и вертикального типа.

Согласно конструктивным характеристикам выпускаются канальные или целостные вентиляции, но именно первый тип приставной или внутренней системы удаления из помещений продуктов сгорания является на сегодняшний день простым в монтаже и экономически целесообразным.

Естественная вытяжка

Естественная вентиляция – наиболее востребованный в частных домах вариант для газовых котлов в котельной, отличающийся поступлением воздуха посредством входных отверстий в нижней части помещений и удалением загрязнённых воздушных масс сквозь вытяжные каналы. Естественная циркуляция организуется следующим образом:

разметка отверстия в соответствии с диаметром трубы;
высверливание отверстия согласно выполненной разметке;
монтаж трубы вентиляции через отверстие с небольшим уклоном;
заполнение всех образовавшихся пустот при помощи монтажной пены;
установка специальной заслонки для регулирования скорости движения воздуха.
монтаж решётки со специальным фильтром для защиты канала от попадания мусора.

Выходная часть отверстия располагается с минимальным расстоянием 100-120 см от котлового оборудования. Определённым плюсом естественной системы является полная независимость от энергоносителей, включая электрические сети.

Система принудительного типа

Приточно-вытяжная система – это хорошо себя зарекомендовавший комбинированный вариант вентиляции принудительного типа, имеющий большой потенциал. Такая относительно сложная конструкция представлена вентиляторами, фильтрами и калориферами, поэтому вполне может быть отнесена к климатическим устройствам, монтаж которых выполняется поэтапно:

разметка местоположения вентиляционного канала согласно диаметру трубы;
пробивание отверстия в соответствии с разметкой для монтажа воздухозаборника;
фиксация трубы в отверстии с соблюдением обратного уклона и запенивания пустот;
подсоединение лопастного осевого вентилятора и монтаж обратной клапанной арматуры.

Самое современное котловое оборудование комплектуется специальными регулирующими элементами с автоматическим режимом управления, поэтому принудительные вентиляции обеспечивают максимальную эффективность работы системы отопления.

Будьте внимательны! Зачастую такая вентиляция энергозависима. В случае перебоя с электроподачей вентиляция в котельной с газовым котлом будет нарушена

Виды вентиляции

Основных видов вентиляции всего два: принудительная и естественная, а в ряде случаев используется комбинированная, которую иногда выделяют в отдельную категорию.

Как видно из названий, в первой разновидности вентиляции используется принудительная подача воздуха, для чего применяются воздушные насосы или вентиляторы. Во втором случае приток воздуха происходит за счет разности его температуры и давления – в помещении и вне его. Чтобы обеспечить воздухообмен, достаточно правильно расположить вентиляционные отверстия. Также часть воздуха может проникать в помещение через естественные отверстия – например, щели под дверями.

Если есть такая возможность, то выгоднее всего использовать комбинированная систему – пока с воздухообменом справляется естественная вентиляция, принудительная находится в режиме ожидания.

Естественная вентиляция

Если обеспечивается троекратная смена объем воздуха за час, то в стандартном шестиметровом (по высоте) помещении можно обойтись организацией естественного воздухообмена.

При понижении потолка на каждый метр придется увеличить воздухооборот на 25% минимум. Плюс, следует в любом случае проектировать воздухообмен с некоторым запасом.

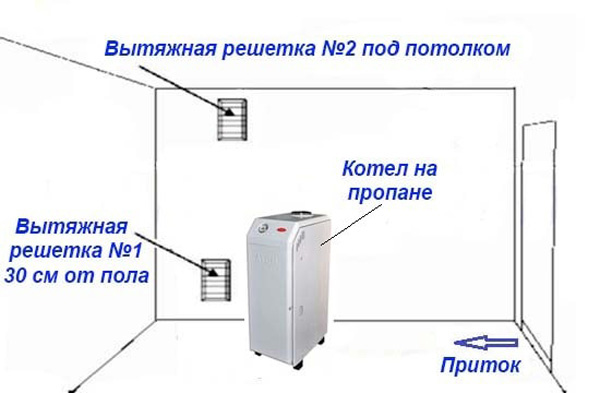

Схема работы вентиляционной системы в котельной частного домаИсточник pew.ledikycora.ru.net

Схема предельно проста – напротив котла, в двери или стене, организуется входное отверстие вентиляции (диаметр зависит от мощности котла), которое располагается не выше его рабочей области. Второе, вытяжное отверстие организуется над котлом, обычно на него крепится воздуховод с обратным клапаном (чтобы вытяжка работала только в одну сторону) и «зонтиком» на наружной стороне (чтобы трубу не заливало).

Расстояние между «входом» и «выходом» воздуха в помещении должно быть максимально возможным для обеспечения лучшей тяги.

Недостатки естественной вентиляции:

Зависимость от погодных условий. Необходимо защищать воздуховоды от внешних воздействий среды.
Сложность точного расчета кондиционирования. В зависимости от направления и силы ветра в помещение может поступать различный объем воздуха.
Очень сложно спроектировать одну систему вентиляции для нескольких комнат – чтобы через все помещения проходила одна труба. Преимущественно вывод из каждой комнаты делается сразу на улицу.

Принудительная система вентиляции или проще говоря вытяжка для котла в частном домеИсточник m.yukle.mobi

Принудительная вентиляция

Принудительная подача воздуха осуществляется за счет так называемых «механических устройств», то есть вентиляторов. Такой тип обустройства воздухообмена удобен сразу двумя особенностями:

Появляется возможность установки климатического оборудования, с калориферами и фильтрами, которое будет очищать и нагревать поступающий воздух;
Также появляется возможность включения системы только в необходимые моменты, что позволит экономить электроэнергию, включая ее, например, только при работе котла.

Минусы принудительной вентиляции следующие:

Стоимость – прежде всего, такая система обойдется дороже, чем естественная вентиляция; В ряде случаев, шумность – например, при установке климатического оборудования с кондиционированием;

Выбор оборудования без должной подготовки может быть чреват нарушением безопасности: в частности, для газовых котельных важно иметь пожароустойчивое оборудование. Отопительная система это достаточно сложный комплекс оборудования, поэтому его подбором и наладкой должны заниматься профессионалыИсточник stroimdom.com.ua. Отопительная система это достаточно сложный комплекс оборудования, поэтому его подбором и наладкой должны заниматься профессионалыИсточник stroimdom.com.ua

Отопительная система это достаточно сложный комплекс оборудования, поэтому его подбором и наладкой должны заниматься профессионалыИсточник stroimdom.com.ua

Проверка вентиляциии в частном доме с газовым котлом

Проверка работоспособности вентиляционной системы производится очень просто. Достаточно взять полоску газетной бумаги и поднести её к решётке трубопровода. Если она подтягивается к ней, значит, тяга присутствует. Но таким способом можно установить только её наличие или отсутствие.

Измерение количественных характеристик тяги производится с использованием прибора для измерения силы ветра. Его крыльчатку нужно поместить внутрь вентиляционного канала и определить этот показатель по шкале. Зная величину сечения трубопровода, легко сосчитать производительность системы, то есть её достаточность для обеспечения нужного количества воздуха в помещении для нормального горения в котле.

Особняком стоят котлы закрытого горения с коаксиальными дымоходами. В них воздух в топку подаётся непосредственно из атмосферы по трубам специальной конструкции, а воздух помещения в горении участия не принимает.

Основными причинами ухудшения тяги в системе вентиляции:

возникшие затруднения с поступлением наружного воздуха в помещение котельной после замены традиционных оконных блоков на стеклопакеты. Их герметичность значительно снижает возможность проникновения воздуха;
те же последствия после замены дверей, если зазор между полом и нижней кромкой минимален или отсутствует;
снижение естественной тяги в жаркое время года по причине уменьшения перепада температур снаружи и внутри дома;
появление застойных зон или зон с пониженным давлением при сильном ветре в атмосфере, что также негативно сказывается на работе вентиляционных систем, поэтому в таких условиях нужен дополнительный контроль тяги.

При эксплуатации принудительной вентиляции котельной нужно подбирать вентиляторы с крыльчаткой, не искрящей от ударов. Для этого подходят изделия из алюминиевых сплавов, меди или пластика.

Недостаточность вентиляционной системы газовой котельной опасна не только для здоровья, но и для жизни человека. Кроме того, она снижает коэффициент полезного действия отопления. Избыточность вентиляции приводит к нарушению теплового режима, ухудшая условия жизни в доме. Приступая к монтажу вентиляции своими руками, постарайтесь получить квалифицированную консультацию специалиста и учесть его замечания.

https://aqua-rmnt.com/ventilyaciya/ventkanal-dlya-gazovogo-kotla-v-chastnom-dome.html
https://bigkotel.ru/vidy-kotlov/kakie-trebovaniya-ustanovleny-dlya-ventilyatsii-kotla-s-zakrytoj-kameroj-sgoraniya
https://www.tproekt.com/trebovania-k-ventilacii-s-gazovymi-plitami-i-kotlami-shemy-snipy-ustanovka

Обязательно ли нужна вентиляция котельной в частном доме, и почему?

Да, в котельных частных домов обязательно нужно организовать вентиляцию, которая соответствует стандартам СНиП.

В этом помещении вентсистема будет выполнять такие функции:

Обеспечивать приток кислорода для нормального горения. Если кислорода не хватает — любое топливо будет сгорать не полностью. Как результат — выделяется меньше тепла, тратится больше топлива для поддержания нужной температуры в жилых помещениях, ускоряется износ котла, внутри дымохода накапливается гарь.
Удалять угарный газ. Не все продукты сгорания могут удаляться через дымоход — в небольшом количестве они могут проникать в помещение. Если вентиляция не обеспечивает достаточный воздухообмен — концентрация угарного газа может повышаться до критических показателей, и проникать в другие комнаты.
Удалять газ при возможном пропуске. Со временем газовая линия до котла может утратить герметичность, и газ может накапливаться в помещении. Если этого не заметить — возможен взрыв или отравление.

То есть правильно обустроенная вентиляция топочной дает такой эффект:

уменьшается вероятность пожара или взрыва;
уменьшается вероятность отравления природным или угарным газом;
котел работает с полной отдачей, без превышения нагрузок (а значит может прослужить дольше без ремонта);
температура в доме поддерживается без избыточной нагрузки на котел и без превышения расхода топлива.

Главные правила и требования к вентиляции котельной согласно СНиП (+видео)

Нужна ли вентсистема — выяснили. Теперь про главные правила и требования ее обустройства.

Упрощенная схема вентиляции котельной

Котельная может обустраиваться в таких помещениях:

Отдельно стоящее строение или блочный модуль.
Пристройка.
Помещение внутри дома.
Кухня (допустимо, если мощность котла не превышает 30 кВт).
Чердак.

При строительстве частных домов топочные обычно обустраивают в отдельной комнате на первом этаже, по соседству с гаражом или другим помещением.

Требования и нормы обустройства котельных в частных домах регламентированы в СНиП 42-02-2002.

Из основных требований:

Требования к помещению, если котел ставится в отдельной комнате: объем — от 7.5 м³, площадь — от 6 м², высота потолков — от 2.5 м.
Котлы мощностью 30+ кВт — должны устанавливаться только в отдельном помещении. Котлы с меньшей мощностью — можно ставить на кухне.
При установке котла на кухне ее площадь должна быть более 15 м²
Помещение котельной должно иметь отдельную дверь на улицу.
Площадь сечения отверстий для притока: с улицы — от 8 см² на каждый 1 кВт мощности котла, из соседнего помещения (к примеру — из кухни, через стену) — от 30 см² на каждый 1 кВт мощности.

Расчет воздухообмена с формулой и примером (+видео с более подробными объяснениями)

Выбирать сечения вентиляционных каналов и мощность вытяжного вентилятора нужно исходя из нужного воздухообмена.

Чтобы рассчитать нужное количество воздуха, нужно знать:

Кратность воздухообмена. Согласно СНиП — для котельных составляет 3 (то есть за 1 час в помещении котельной воздух должен полностью обновиться 3 раза). Объем помещения. Для измерения нужно высоту умножить на ширину и умножить на длину (все величины берутся в метрах). Сколько воздуха нужно котлу для горения

Для газовых котлов (не важно — с открытой или закрытой камерой сгорания) в частных домах большая точность не обязательна, поэтому можно брать для расчетов 10 «кубов» воздуха на 1 «куб» газа. Для дизтоплива — 12. Приведем пример — выполним расчет вентсистемы для котельной в отдельном помещении, пристроенном к дому:

Приведем пример — выполним расчет вентсистемы для котельной в отдельном помещении, пристроенном к дому:

Вычисляем объем помещения. Для примера возьмем размеры 2.5 х 3.5 х 2.5 = 21.875 м³. Для более точного расчета можно отнять от «общего» объема объем (размер) самого котла.
Смотрим в характеристиках своего котла, сколько газа максимум он сможет сжечь за 1 час. К примеру, у нас модель Viessmann Vitodens 100 ( 35 кВт), с максимальным расходом 3.5 «кубов». Значит, для нормального горения при максимальной нагрузке котлу нужно 3.5 х 10 = 35 м³/ч воздуха. На эту характеристику не распространяется норма про трехкратность, поэтому ее просто добавляем к результату.

Теперь выполняем расчет, используя все показатели:

21.875 х 3 (трехкратный воздухообмен) + 35 = 100 м³/ч

На всякий случай нужно сделать запас — в среднем до +20-30% от получившейся величины:

100 + 30% = 130 м³/ч (с округлением в большую сторону) должна подавать и удалять вентиляционная система в котельной при максимальной нагрузке на котел. Для примера мы взяли максимальный запас (30%), по факту можно ограничиться и 15-20%.

Вентиляция кухни с газовой плитой

Очень часто на кухнях с естественной вентиляцией воздух не очищается должным образом. Это не сложно проверить. Просто выкурите одну сигарету и оставьте комнату закрытой на 15 минут. Если остаются следы дыма, это означает, что вентиляция не контролируется своей функцией. Причин может быть много: ошибка в проектировании здания, недобросовестная воля строителей, отсутствие должного ухода за установкой. Необходимо принять меры.

Требования СНиП 42-01 для газовых печей следующие:

потолки высотой не менее 220 см;
наличие вентиляционного проема или окна с вентилятором;
зазор между дверью и полом (или проемом) составляет не менее 0,25 квадратных метров.

Требования к вентиляции кухни с газовой плитой

Для обеспечения достаточного воздухообмена газовая плита должна отвечать следующим требованиям к вентиляции газовой плиты SNiP 42-01:

впотолка более 2 м 20 см;
наличие вентиляционного канала или окна с вентиляционным отверстием в верхней части;
под или в нижней части двери находится прорезь или отверстия общей площадью 25 квадратных дюймов и более.

Отток воздуха

Наиболее распространенным способом нормализации вентиляции над газовой плитой является установка вытяжки. Вентилятор удаляет воздух, плавающий над варочной панелью, запахи пищи и угарный газ. А широкий зонтик вытяжки направит дымы непосредственно в вентиляционные каналы. Таким образом, вытяжка обеспечивает принудительную вытяжку на кухне с газовой варочной панелью. Стоимость вытяжек варьируется в широких пределах и зависит от мощности, дополнительных функций, дизайна и производителя.

Есть два типа капюшонов:

с фильтрацией и рециркуляцией воздуха;
с выходом воздуха наружу.

Первый тип вытяжки нельзя назвать частью системы вентиляции, так как он никоим образом не участвует в воздухообмене. Однако последние полностью обеспечивают удаление паров. На месте которого с улицы подымается свежий воздух. Однако, если на кухне с газовой плитой есть пластиковые окна, необходимо дополнительно проветрить подачу.

Мощность навеса выбирается в соответствии с формулой:

M=O * 10

O – это объем воздуха на кухне, рассчитанный следующим образом:

O=H * L * S

H – высота помещения, L – длина помещения, S – ширина помещения.

Согласно правилам, разрешается устанавливать механическую вентиляцию для газового котла приточно-вытяжной системы в квартирах жилых домов, не нарушая при этом общую вентиляцию здания. Другими словами, нельзя выводить дымовой газопровод в шахту, полностью заблокировав вентиляционную решетку. В противном случае вентиляция в газовой котельной или кухне не будет работать при выключенном вытяжном вентиляторе.

Все секреты связи с капюшоном на видео:

Приток воздуха

Приток свежего воздуха, необходимого для нормальной работы газовых приборов и благополучия людей, обеспечивается воздухозаборными устройствами.

На рынке имеются следующие типы вентиляционных отверстий для вентиляции газовой печи в частном доме или квартире:

оконный впускной клапан. Клапан устанавливается в пластиковую оконную створку и работает автоматически или в ручном режиме. Во время особо сильных морозов он склонен к обледенению;
настенный впускной клапан. Требуется отверстие во внешней стене для установки. Есть модели с фильтрацией воздуха, могут быть автоматическими;
вентилятор. Навешивается на нижнюю створку пластиковой двери, питающейся от электросети. Не только фильтрует поступающий воздух, но и нагревает его.

В соответствии с нашими рекомендациями Вы можете самостоятельно установить любую из перечисленных воздухозаборных вентиляционных установок для кухонь с газовой плитой или котлом.
