Качественные показатели
Если рассматривать ценовой параметр, описываемые защитные приборы значительно отличаются по нему, особенно если речь идет об импортной продукции. Стандартный дифавтомат на порядок дешевле в сравнении с УЗО, идущим в комплектации со стандартным автоматом.
По качественному показателю изделия импортного производства занимают лидирующие позиции. Что касается приборов российского изготовления, они несколько уступают заграничным аналогам по таким параметрам:
- надежности отдельных механических деталей;
- времени срабатывания;
- надежности и прочности корпусов.
АВДТ представляет собой комбинированное приспособление. Недостатком в период его эксплуатации выступает то, что при его срабатывании сложно определить точную причину отключения — утечка тока, КЗ или перегрузка электросети. Однако в некоторых усовершенствованных моделях присутствуют индикаторы, срабатывающие по дифференциальному току
Немаловажное преимущество АВДТ заключается и в простоте установки. Важно в монтажном тесном боксе выполнить на пару винтов меньше положенного, за счет чего повышается надежность цепи. При поломке описываемого агрегата предстоит его полная замена
При поломке описываемого агрегата предстоит его полная замена.
Если УЗО эксплуатируется параллельно с автоматом, процедура ремонта менее затратная, замене подлежит один из рабочих элементов. Такой момент стоит учитывать во время проектирования и прокладки электропроводки в помещении, не стоит сбрасывать со счетов возможную частоту перегрузок и возможных коротких замыканий.
Определившись с тем, чем отличается узо от дифавтомата, стоит разобраться, какие схемы квартирных проводок лучше использовать. Для стандартной квартиры уместным станет УЗО + автомат или же АВДТ. Когда же речь идет про масштабный жилой дом, то на дифавтомат рекомендуется подключать линии с большими нагрузками, например, хозблок, котельную и пр. Группы розеток, осветительные линии отлично работают на паре УЗО с автоматом.
Подключение дифавтоматов и УЗО для совместной работы
Чтобы подключить УЗО, обязательно требуется заземление, дифавтомат можно эксплуатировать и без заземления.
Порядок совместного монтажа:
- Определить фазность дифавтомата.
- Установить оба прибора на монтажную рейку.
- В первую очередь к автомату подсоединить фазный провод (чёрный провод на схеме).
- Выходящий из него провод (коричневый) подсоединить к верхней фазной клемме УЗО.
- Нулевой провод (синий) подсоединить непосредственно к УЗО.
- К нижним клеммам УЗО подключить линию к потребителю.
- После установки проверить работоспособность автомата. На его корпусе имеется кнопка «Тест». После нажатия на неё должно произойти отключение потребителя.
фазный провод подключён к УЗО через дифавтомат
Специалисты рекомендуют проверять работоспособность приборов не реже 1 раза в месяц.
Если планируется обеспечить защиту нескольких линий, например, 6-ти, то в целях экономии можно использовать 3 УЗО и 3 двойных дифавтомата.
одно УЗО работает в паре с 2-мя дифавтоматами
К клеммам 1–6 подключаются 6 линий потребителей.
В видеоролике показана последовательность работ по монтажу квартирного электрощитка, перечислены необходимые инструменты и материалы. Показано, как распределить группы потребителей. Даны советы по вопросам безопасности.
Чем отличается УЗО от автомата?
С работоспособностью УЗО вы уже познакомились немного выше, пришло время, рассмотреть, что же такое автомат, каковы принципы его работы и чем отличается о первого прибора.
Автоматический выключатель—это устройство, проводящее контроль тока в электрической сети. В функции этого устройства входят предотвращение повышения напряжения и, следовательно, защита от поражения электричеством. Таким образом, происходит превышение допустимого значения для цепи, а предохранитель совершает обрыв этого напряжения. Подобная ситуация складывается, если вы решаете в одну розетку подключить несколько тройников с мощными приборами. Отсюда появляется критическое значение, которое устраняется путем обесточивания сети.
Время-токовая характеристика отключения
Как определить количество автоматов?
Сколько автоматов можно подключить к одному УЗО? Это зависит от того, какой автомат выбирают. Расчет количества зависит от максимально допустимого тока нагрузки и амперов отключения.
В ПУЭ указано, что соотношение УЗО/выключатели составляет один к одному или один к двум.
Поэтому на один автомат в зависимости от того, на сколько ампер он рассчитан, может приходиться 6А, 10А или 25А.
Для соблюдения нагрузки на прибор можно установить:
- 1 шт – на 25А;
- 2 шт – на 10А;
- 4 шт – на 6А.
Зачастую возникает еще один вопрос – сколько розеток можно подключить к одному аппарату?
Любое количество розеток можно подключить к одному устройству при условии, что в них не будут одновременно включать недопустимое количество электроприборов.
Как правило, отдельные автоматы устанавливают на стиральную машину и духовой шкаф.
На сколько ампер ставить выключатели? Для розеточной группы будет достаточно 16А, для освещения подойдут варианты в 10А.
Коммутационные приборы отключения нагрузки
Если электросистема квартиры или дома разделена на отдельные контуры, рекомендуется каждую линию электроцепи оснащать отдельным автоматическим выключателем, а на выходе устанавливать УЗО.
Однако вариантов подключения гораздо больше, поэтому для начала необходимо понять разницу между УЗО и дифференциальным автоматом, а затем уже производить монтаж.
Автоматические выключатели – модифицированные «пробки»
Когда о многообразии защитных устройств не было и речи, при излишней нагрузке на линию срабатывали «пробки» — простейшие аварийные приборы.
Их функционал усовершенствовали и получили автоматические выключатели, которые срабатывают в двух случаях — при возникновении короткого замыкания и при увеличении нагрузки, близкой к критической.
Конструкция автомата проста: внутри корпуса из прочного технопластика заключены несколько функциональных модулей. Снаружи находится рычаг замыкания/размыкания цепи и крепежный паз для «посадки» на дин-рейку (+)
В одном электрощитке может находиться и один, и несколько выключателей, их количество зависит от числа контуров, обслуживающих квартиру или дом.
Чем больше отдельных линий, тем легче заменять или ремонтировать электроустройства. Для установки одного прибора не нужно отключать всю сеть.
Обязательное условие сборки домашней электросети – подключение автомата. Выключатели быстро срабатывают при перегрузке системы и по причине короткого замыкания. Единственное, от чего они не могут защитить, – токи утечки.
УЗО – устройства автоматической защиты
Именно УЗО является тем прибором, который в автоматическом режиме анализирует силу тока на входе/выходе и предохраняет от токов утечки. По форме корпуса он похож на автоматический выключатель, но работает по иному принципу.
Внутри корпуса размещено рабочее устройство – сердечник с обмотками. Магнитные потоки двух обмоток направлены в противоположные стороны, что создает баланс. Таким образом, магнитная сила в сердечнике сводится к нулю.
Как только происходит ток утечки, появляется разница значений магнитных потоков – выходная величина уменьшается. В результате взаимодействия потоков срабатывает реле и разрывает цепь. Временной интервал срабатывания в пределах 0,2-0,3 сек. Этого времени достаточно, чтобы спасти человеческую жизнь.

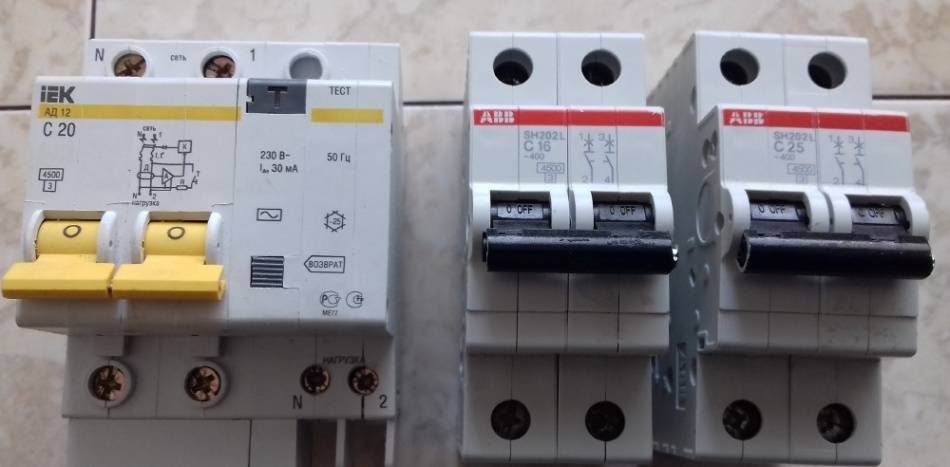

Внешними отличительными чертами является наличие дополнительных клемм (у автомата по 1 штуке сверху и снизу), кнопка тестирования, более широкая лицевая панель, другая маркировка (+)
На корпусе можно увидеть маркировку 10 … 500 мА. Так обозначается номинальная сила тока утечки. Для домашнего применения обычно выбирают УЗО с показателем 30 мА.
Приборы с обозначением 10 мА могут пригодиться, если отдельный контур выведен на детскую комнату или в санузел, где наблюдается повышенный уровень влажности.
УЗО предохраняет от токов утечки, но бесполезно при усиленной нагрузке на провода, а также ничем не поможет при коротком замыкании. По этой причине два устройства – УЗО и автоматический выключатель – всегда монтируют в паре.
Только вместе они обеспечат полноценную степень защиты, которая обязательно должна присутствовать в каждой бытовой электросистеме.
Дифференциальный автомат – максимальная защита
Когда мы говорим о том, чем принципиально отличается УЗО от дифференциального автомата, то имеем в виду не отдельно установленный прибор УЗО, а пару «УЗО + выключатель».
Автоматический выключатель дифференциального тока (АВДТ), по своей сути, и есть эта пара, но объединенная в одном корпусе.
Таким образом, он сразу выполняет три главные функции:
- защищает от токов утечки;
- предотвращает перегрузку линии;
- моментально срабатывает при коротком замыкании.
Несмотря на небольшие размеры, прибор действует эффективно и оперативно, но при одном условии – если он выпущен под надежной, зарекомендовавшей себя маркой.
Если не знать нюансов устройства и условных обозначений, размещенных на корпусе, дифавтомат можно легко спутать с УЗО. Одна из подсказок – маркировка АВДТ (+)
В технической документации, которая обязательно прилагается к устройству, перечислены его характеристики. Обозначение наиболее важных показателей напечатано на корпусе с лицевой стороны.
Кроме маркировки наименования, здесь указан номинальный ток нагрузки и ток утечки. Единицы измерения те же, что и у простых автоматов – мА.
С первого взгляда может показаться, что появление дифавтомата полностью перечеркивает существующую изначально схему «выключатель + УЗО». Однако существует множество нюансов, регулирующих выбор того или иного решения, и в итоге обе схемы установки являются актуальными и востребованными.
Критерии подбора УЗО
При поиске подходящего защитного отключения первым делом смотрят на показатели номинального и дифференциального тока
После этого внимание акцентируют на виде и конструкции аппарата, а также узнают, какой фирмой было произведено УЗО
Номинальный ток
Мастера, специализирующиеся на работе с электричеством, советуют покупать устройство защитного отключения с номинальным током на порядок выше расчётного. Благодаря этому получится добиться надёжности в функционировании выключателя дифференциального тока и долгое время не ремонтировать и не заменять его. Например, для автомата на 40 А целесообразнее выбрать УЗО на 63 А.
Ток утечки
Номинальный дифференциальный отключающий ток УЗО должен иметь значение хотя бы в 3 раза больше тока утечки у цепи электрической техники, предохраняемой от происшествий, т. е. должно выполняться условие IDn> = 3*ID.
Суммарный ток утечки электроустановки ID определяют специальным прибором или рассчитывают, используя определённые данные. Если нет возможности провести измерения, ток утечки рекомендуют определять из расчёта 0,4 мА на 1 А тока нагрузки, а ток утечки цепи — из расчёта 10 мкА на 1 м длины фазного проводника.
Приемлемые значения номинального отключающего тока можно узнать из специальной таблицы.
Таблица: зависимость рекомендуемого значения тока утечки УЗО от номинального тока нагрузки
| Номинальный ток нагрузки в зоне защиты, А | 16 | 25 | 40 | 63 | 80 |
| IDn при работе в зоне защиты одиночного потребителя, мА | 10 | 30 | 30 | 30 | 100 |
| IDn при работе в зоне защиты группы потребителей, мА | 30 | 30 | 30(100) | 100 | 300 |
| IDn УЗО противопожарного назначения на ВРУ, мА | 300 | 300 | 300 | 300 | 300 |
Разновидности устройств защитного отключения
Выключатель дифференциального тока может иметь один из следующих типов:
- AC. Такие устройства реагируют исключительно на переменный электрический ток, то есть рассчитаны на контроль функционирования освещения, тёплого пола и мелкой бытовой техники;
- A. УЗО этого класса реагируют и на переменный, и на пульсирующий постоянный ток, питающий бытовую технику типа холодильников, системных блоков компьютеров и других приборов под электронным управлением;
- B. Такие устройства защитного отключения используются только на промышленных предприятиях.
УЗО типа B встречается довольно редко, на его корпусе можно увидеть значок в виде сплошной и пунктирной прямых линий
Конструкция УЗО
Если рассматривать конструкцию устройств защитного отключения, то их делят на следующие виды:
- электронные УЗО со встроенной платой, моментально реагирующей на любые перемены в заданных показателях и отключающей питание от сети, но не способной работать без подачи энергии от наружного источника;
- электромеханические УЗО, отличающиеся надёжностью, поскольку они не нуждаются в питании и легко срабатывают в ответ на появление дифференциального тока.
Производители устройств защитного отключения
Как отмечают электрики, наиболее долговечны и надёжны устройства защитного отключения, производимые под следующими названиями:
- ABB — продукция шведско-швейцарской компании, которая выбилась в лидеры по изготовлению электрических приборов, так как создаёт их качественными и безопасными;
- Legrand — французская марка, чьи товары по качеству ничем не уступают компании ABB, но стоят довольно дорого;
- SchneiderElectric — французский бренд, завоевавший симпатии многих специалистов по обслуживанию электроприборов;
- Siemens — огромный концерн, основная специализация которого — изготовление приборов, применяемых в быту (отличается от других фирм меньшим упором на качество товара);
- Moeller — немецкая продукция, отвечающая всем стандартам качества и активно используемая в России;
- IEK — продукция, качество которой приемлемо, а цена — низкая;
- «Контактор» — фирма с хорошей репутацией на рынке России, поскольку она выпускает приборы на заводе, принадлежащем компании Legrand;
- DEKraft — российская компания, ставшая сравнительно недавно производить электроприборы невысокого качества по низкой цене.
Дифференциальный автомат – защищает от всего
Автоматический выключатель дифференциального тока или дифавтомат – это устройство, которое совмещает в себе функции защиты от коротких замыканий и перегрузок, а также от утечки тока. Простыми словами: дифавтомат – это автоматический выключатель и УЗО в одном корпусе.
Давайте разберемся в особенностях дифавтоматов и их обозначениях. Для примера рассмотрим АВДТ32ЕМ от IEK.
На лицевой панели видим внутреннюю схему аппарата, где чётко видны элементы, отвечающие за отключение цепи при перегрузках: тепловой расцепитель обозначен красной цифрой 1, а электромагнитный расцепитель – красной цифрой 2. Силовые контакты размыкают фазный и нулевой проводник, но расцепители установлены только в фазном полюсе (автоматы такой конструкции называются 1P+N).
У дифференциальных автоматов АВДТ32ЕМ от IEK время-токовая характеристика электромагнитных расцепителей может быть двух типов: B и C. Чувствительность к перегрузке при этих характеристиках такая же, как и у обычных автоматов, то есть АВДТ32ЕМ типа В сработает при токах выше номинального в 3-5 раз, а АВДТ типа С – при перегрузках в 5-10 раз.
АВДТ32ЕМ – защищает и от утечек тока. Красной цифрой 3 на схеме и пунктирной линией выделен дифференциальный трансформатор и исполнительное реле. Как только сила тока в нуле и в фазе будет отличаться на величину, большую, чем половина от номинального дифференциального тока отключения, аппарат сразу же разомкнёт цепь и отключит неисправную линию.
По схеме видно и то, что это электромеханический дифавтомат, а об этом же говорят буквы «ЕМ» в названии АВДТ32ЕМ.
Теперь разберемся, в чем эти отличия заключаются на практике. Для работы электромеханических АВДТ не нужно напряжение питания. Они срабатывают, если есть разница между токами в проводах, а для работы электронных аппаратов нужно наличие питания (фазы и нуля).
С точки зрения безопасности, разница заключается в том, что если у вас «отгорит» ноль на вводе и при этом произойдёт утечка тока или вы попадёте под напряжение по другой причине, то электронный АВДТ не сработает. У него не будет питания, а электромеханический АВДТ сработает в любом случае. Тоже самое касается и УЗО.
То есть у электромеханических дифференциальных выключателей есть следующие преимущества:
- Не зависят от напряжения питания, сохраняют работоспособность при обрыве нулевого проводника.
- Не выходят из строя от импульсного перенапряжения.
- Не потребляют энергию для собственного питания.
Отметим, что АВДТ32ЕМ выпускаются с разным номинальным отключающим дифференциальным током. Это могут быть 10, 30 или 100 миллиампер, что позволяет их использовать в «мокрых» линиях, на групповых линиях розеток или освещения и в качестве общего дифавтомата для нескольких групп или на вводе.
Кстати, в некоторых случаях, если во время пожара при возгорании изоляции через неё возникнет ток утечки на землю, дифавтомат также среагирует на это и отключит линию, не дав развиться пожару.
При выборе дифавтомата стоит обращать внимание на еще две характеристики: тип тока утечки, на который он реагирует (1 на иллюстрации ниже), и коммутационная способность (2)
У рассматриваемого дифавтомата АВДТ32ЕМ рабочая характеристика по виду дифференциального тока типа А – он сработает при утечках как синусоидального тока, так и постоянного пульсирующего тока. Дифавтоматы типа АС срабатывают только при синусоидальном токе.
Поэтому в квартирных электрощитах лучше использовать АВДТ типа А.
Типы характеристик по наличию по наличию в дифференциальном токе составляющей постоянного тока четко указаны в ГОСТ Р 51327.1, цитата:
Цифрой 2 на рисунке выделено обозначение коммутационной способности. Здесь написано 6000 и обведено прямоугольником, значит, рассматриваемый дифавтомат может размыкать цепи с током короткого замыкания до 6000А.
Данный параметр есть у всех автоматических выключателей, УЗО и дифавтоматов. У модульной продукции для квартирных электрощитов коммутационная способность бывает 4500А и 6000А. Считается, чем он выше, тем надёжнее и устойчивее аппарат к отключению цепей при коротких замыканиях.
Предыдущая
Автомобильные лампыОбзор светодиодных ламп Recarver Type R типа H7
Следующая
Обзоры и НовостиКак правильно установить телескопические (шариковые) направляющие для выдвижных ящиков
Спасибо, помогло!1Не помогло
Конструктивное исполнение
Обычное исполнение УЗО дифавтоматов предусматривает двухполюсное подключение. Любое из этих устройств обязательно подключается к фазовому и нулевому проводам. Все варианты устройств достойных производителей имеют двухмодульный вариант. Существуют одномодульные дифференциальные выключатели, смысл существования которых в экономии места.
В связи со сложностью реализации электромеханической схемы расцепления, подобные устройства содержат электронные схемы управления низкого качества. При проекте или переоснащении распределительного щитка использовать одномодульные дифавтоматы не рекомендуется.
Ошибки при покупке
Главная ошибка при покупке дифавтомата – стремление обезопасить себя. В связи с чем потребители выбирают устройства с минимальным током защиты и перегрузки. В результате наблюдаются многочисленные ложные срабатывания.
Превышение тока отключения не гарантирует надежное отключение при высоких токах нагрузки.
Грамотный подбор параметров автоматики защиты обычно выполняют специалисты, которые также дают рекомендации по распределению электрических цепей и монтажу силового щита. Отсутствие должной квалификации не гарантирует нормальной защиты потребителей от нештатных ситуаций.
В чем разница между дифавтоматом и УЗО — что лучше?
Дифавтомат отличается от УЗО
Обычному человеку сложно понять, чем отличается один датчик от другого. По внешним признакам они схожи, но отличаются по своей функциональности.
УЗО:
- Среагирует, когда в электросети, которая к нему подсоединена, происходит утечка электричества.
- Если при таком положении нет данного устройства, то человек может травмироваться при прикасании к поврежденной технике.
- Кроме этого микроутечка может повлечь за собой сильный нагрев кабеля и дальнейшее загорание бытовой или промпроводки.
- Поэтому такой датчик нужен для того, чтобы предупредить поражение электротоком, предупредить перегрев изоляции и пожар.
Дифавтомат:
- Универсальный прибор, который вобрал в себя все функции вышеописанного УЗО и выключатель-автомат.
- Предотвращает временные замыкания, предупреждает микроутечку электротока, перегруз в электроцепи, которые могут появиться дома или на работе (офисы, производственные помещения, склады и так далее).
Многие пользователи, пытаясь проверить работу УЗО, преднамеренно создают перегрузку, включая одновременно много бытовых приборов. В этом случае УЗО не сработает, и более того, произойдет возгорание сети вместе с этим прибором. Поэтому УЗО нужно подключать вместе с дифавтоматом. При работе в системе, они обеспечат нужную защиту от таких аварийных ситуаций.

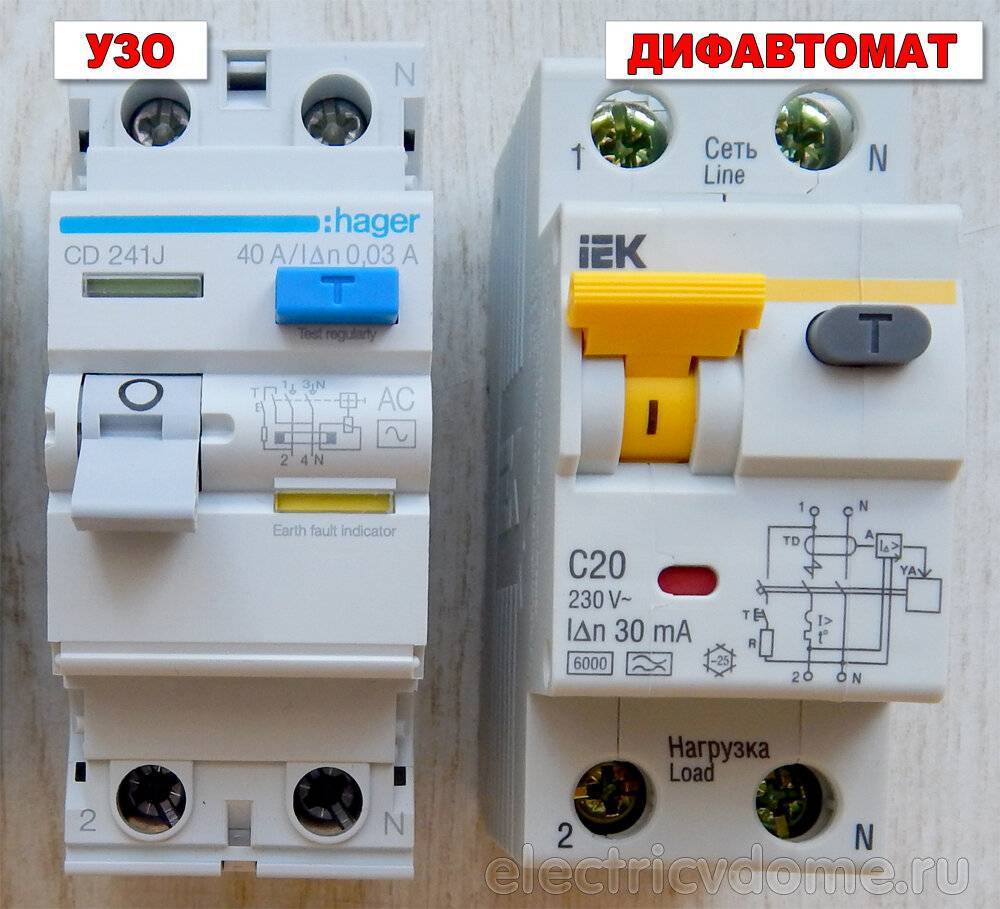

Дифавтомат и УЗО
Визуальные отличия:
- Вы можете подумать, что их не существует. Схожее внешнее оснащение, одинаковая пластиковая оболочка, наличие одних и тех же кнопок, переключателей и так далее.
- Но посмотрите внимательнее, и вы увидите, что буквенные знаки различные, как и тумблеры, и схематические изображения.

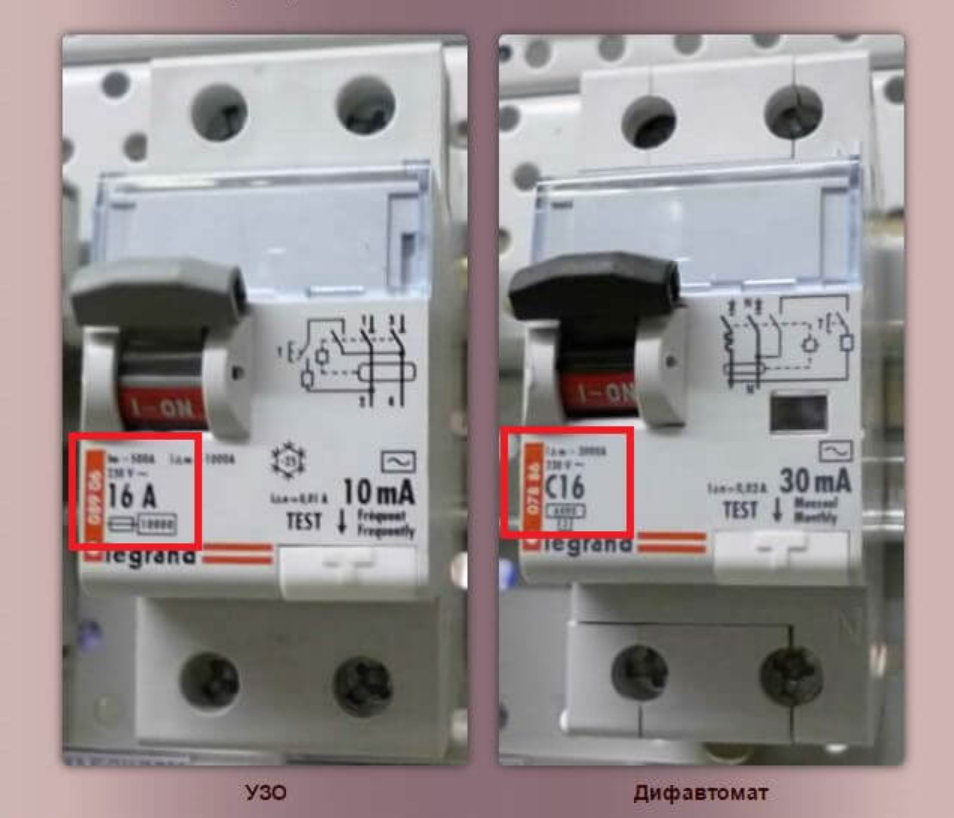

Маркировка:
- Правильный способ отличить один датчик от другого — маркирование по номинальному электротоку.
- На пластиковой оболочке этих промприборов указаны технические характеристики: показатели электричества при утечке и рабочего сверхтока.
- Если на пластике сверху всего 2 цифры — это УЗО.
- Если на пластике написаны латинские буквицы — это дифавтомат.
Значение электросхем:
- На любом подобном промприборе, предназначенном для защиты от электротока, на пластике нанесено схематическое изображение всех функций.
- На УЗО есть овал — это обозначение дифференциального трансформаторного прибора. Также на нем обозначено электромеханическое реле, при помощи которого происходит размыкание и замыкание электроцепи.
- На дифавтомате будут написаны все те же знаки, что и на УЗО, а также вы увидите отображение электромагнитного и теплового расцепителя, у которого в функциях предусмотрена реакция на короткие замыкания и перегрузки в электроцепи.
По схематическим рисункам, нанесенным на пластик, вы легко определите, какой промприбор перед вами — УЗО или дифавтомат.
УЗО и дифавтомат
Наименование и аббревиатура:
- На пластике УЗО будет видна надпись «Выключатель дифференциальный». Аббревиатура — «ВД».
- На дифавтомате — «Выключатель-автомат дифференциального тока». Аббревиатура — «АВДТ».
Качество в работе и цена:
- Дифавтомат дешевле УЗО, так как последний состоит из комплекта самого устройства защитного отключения и автомата.
- По качественным показателям, надежности срабатывания, дифавтомат и УЗО не уступают друг другу.
Эксплуатация:
- АВДТ — это комбинированный прибор. У него есть недостаток в том, что при срабатывании, вы не определите — произошла утечка тока или перегрузка.
- Поэтому УЗО используется в паре с дифавтоматом.
- Но сейчас появились современные усовершенствованные модели, у которых есть индикатор.
Ремонт:
- Если произойдет поломка АВДТ, то придется сделать полную замену прибора.
- Если УЗО работает вместе с дифавтоматом, то при выходе из строя какой-то детали, заменяется только этот рабочий элемент.
Определившись с отличиями, важно разобраться, какие схемы квартирной электропроводки стоит использовать. Например, для обычной квартиры с несколькими розетками и бытовыми приборами, подойдет УЗО и дифавтомат, которые будут работать в одной системе. Если вам нужно обеспечить защиту большого загородного дома с хозблоком, котельной, подсобными помещениями и так далее, тогда лучше установить два УЗО и один дифавтомат
Если вам нужно обеспечить защиту большого загородного дома с хозблоком, котельной, подсобными помещениями и так далее, тогда лучше установить два УЗО и один дифавтомат.
Подбиваем итоги
Стоимость коммутационных аппаратов также отличается, в большей мере это касается фирменного оборудования. Цена хорошего дифавтомата немного меньше, чем УЗО в комплекте с классическим автоматом.
Качество импортных образцов на порядок выше. Российские тоже неплохи, но уступают в таких категориях как время срабатывания, устойчивость механической части и качество корпуса. По надежности срабатывания эти приборы ни в чем не уступают друг другу.
Если учесть, что дифференциальный автомат – это комбинированная конструкция, то из недостатков стоит отметить сложность определения причины отключения. Непонятно, что это было: утечка тока, КЗ или перегрузка. Однако технологии развиваются, некоторые образцы АВДТ уже оснащаются индикатором срабатывания по дифференциальному току.
Артём Ш. Домашний мастер Положительная черта дифавтомата – удобство монтажа
Иногда, особенно в тесном щитке, бывает особенно важно закрутить на два винта меньше. Тем более, что это повышает качество сборки цепи
Однако при поломке узел подлежит только полной замене.
При использовании в цепи УЗО в паре с обычным автоматом процедура ремонта получается дешевле, потому что менять приходится только один из элементов
Этот момент важно учитывать при проектировании сетей
