Устройства защиты УЗМ 51, 50 М

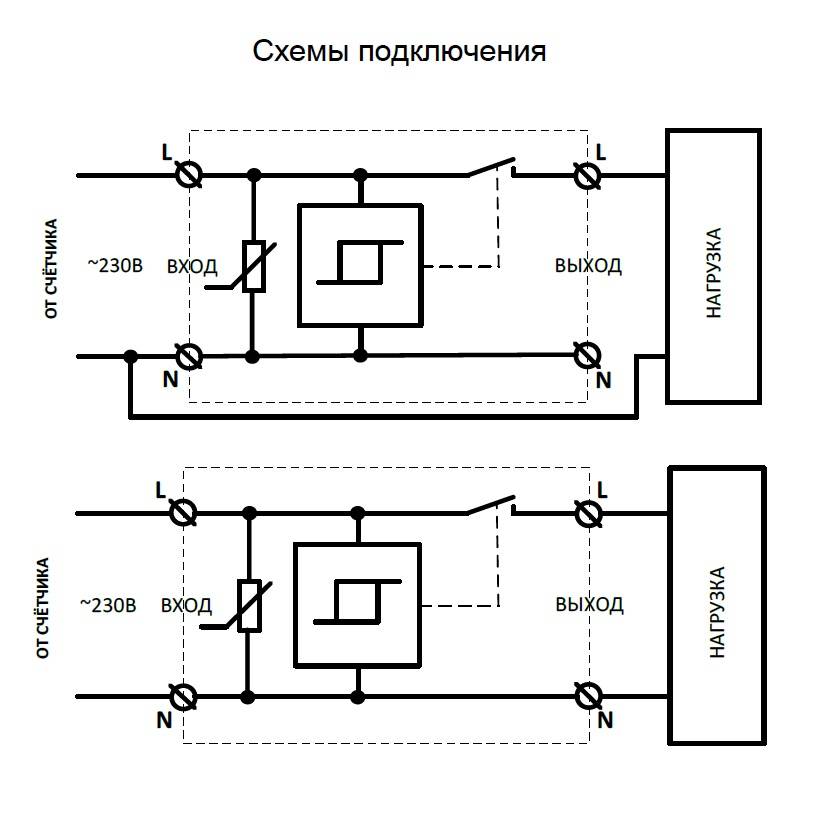

Схемы подключения устройства защиты УЗМ51М

Монтаж прибора стандартный: в общую линейку на рейки DIP 35 мм с помощью быстозажимных фиксаторов.

Никаких ограничений по взаимному размещению для УЗМ нет: ни температурных, ни монтажных.

Подключение в однофазную сеть осуществляется следующим образом:

• фазная линия подводится к контактам «L» вход (IN) и выход (OUT);
• фиксация производится с помощью трех типов отверток, с одинаковой степенью надежности;
• нулевая линия «N» может подключаться тремя способами:
  • одностороннее подключение к любому контакту «N»;
  • сквозное подключение с обеих сторон, как в обычном автомате защиты;
  • подключение с принудительным размыканием линии «N» на входе, для ручного отключения УЗМ по признаку «отсутствует нуль».

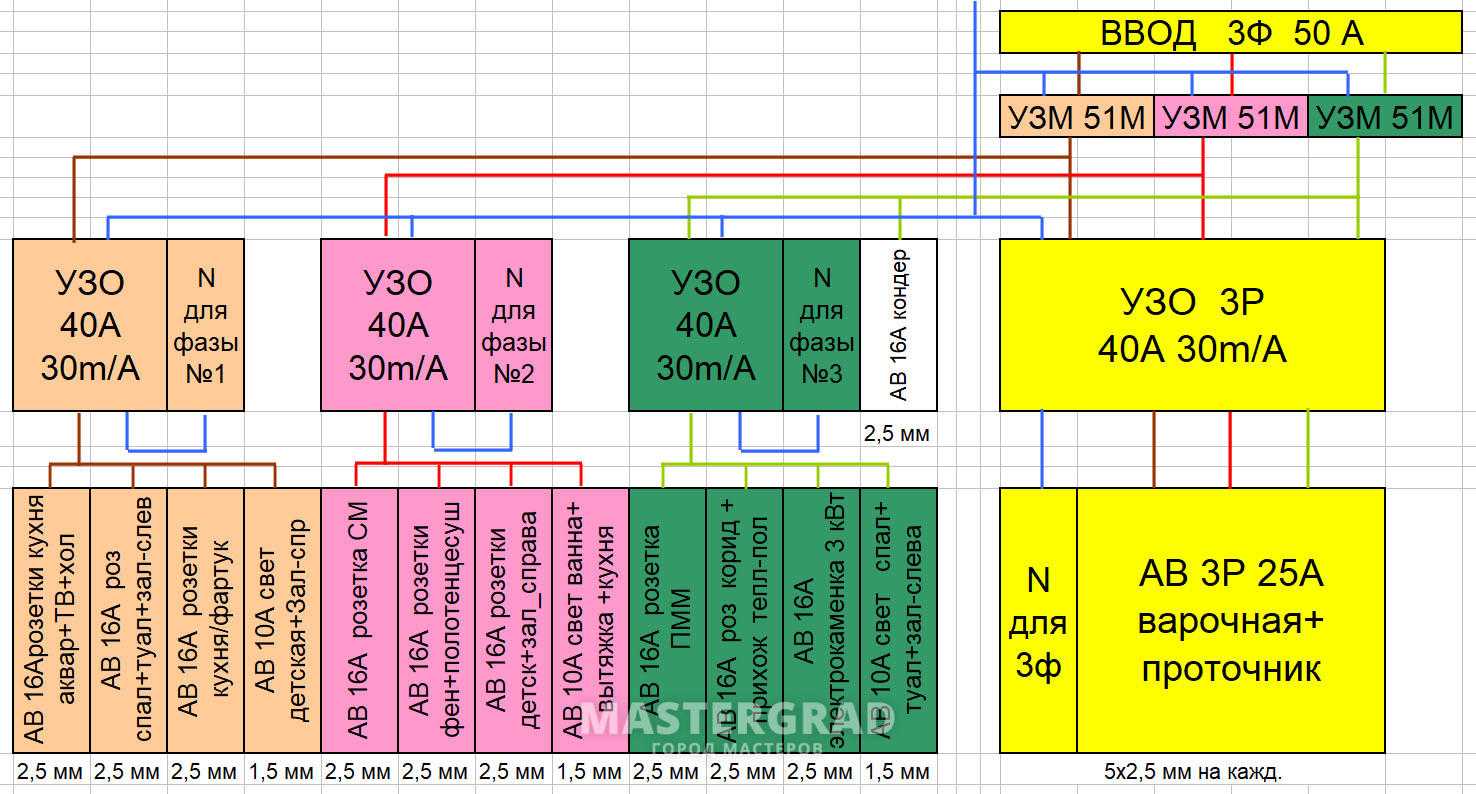

Подключение в трехфазную сеть (применяются три устройства):

• фазные линии подводятся к контактам «L» вход (IN) и выход (OUT), как и при однофазном подключении;
• нулевая линия «N» подключается односторонне, на входную сторону автоматов УЗМ.

Назначение и функции

Реле УЗМ-51М предназначено для отключения потребителей электрической энергии при низких и высоких значениях напряжения, а также для защиты от импульсных скачков, возникающих при разрядах молнии. Границы, устанавливаемые реле для обеспечения защиты, находятся в диапазоне от 160 до 280 В. По сути, УЗМ — контролер напряжения, который подключается в сетях следующих стандартов: TN-C, TN-S, TN-C-S, ТТ. Прибор состоит из электромагнитного реле и защитной схемы на варисторах. Отличительные его особенности:

• Настройка пределов срабатывания.
• Управление на расстоянии (дистанционное устройство).
• Построение схемы прибора осуществляется на полупроводниках и варисторах, позволяющих защитить сеть от импульсных перепадов.
• Настройка времени выключения при низких и высоких значениях напряжений.

Скачки напряжения

Номинальной величиной напряжения считаются отклонения в положительную и отрицательную стороны на 10%, которые не нарушают работу бытовых приборов. Если же происходят скачки кратковременного или импульсного типа с отклонением, превышающим 10%, то это сильно вредит электроприборам. Перепады могут иметь различную частоту, период и амплитудное значение. Причины возникновения скачков следующие:

• Одновременное подключение мощных потребителей.
• Обрыв нулевого провода.
• Неквалифицированный ремонт и прокладка электропроводки.
• Попадание молний в линии электропередач (ЛЭП).

Первая причина возникает при одновременном включении мощных потребителей другими жильцами квартирного дома или частного сектора. Трансформаторная подстанция не рассчитана на такую мощность, в результате чего происходит падение напряжения в сети. Основной причиной также могут быть старые ЛЭП, состоящие из множества скруток. Вариантами решения проблемы является закупка дополнительной аппаратуры для борьбы со скачками напряжения или обращение к поставщику электроэнергии.

В некоторых случаях происходит обрыв нулевого провода, однако эта проблема возникает только у потребителей трехфазного напряжения значением в 380 В. Перегорание нуля приводит к повышению напряжения. Например, вся осветительная аппаратура запитана от одной фазы, а электробытовые приборы от двух других. При перегорании или повреждении нулевого провода произойдет повышение значений напряжения для потребителей до 380 В, в результате которого они могут сгореть. Однако большинство электробытовых приборов снабжены защитой в виде предохранителей.

Во время разрядов молнии большинство людей не отключают бытовые электроприборы. Это очень опасно, поскольку молния, попавшая в ЛЭП, может мгновенно вывести из строя подключенное в данный момент оборудование и стать причиной пожара. Для предотвращения этого фактора необходима установка громоотвода, поскольку она попадает в самую высокую точку. В некоторых случаях происходит порча электрооборудования, пожары, угроза жизни и здоровью человека, даже если есть защита от молнии.

Простым примером нарушения работы является компрессор холодильника, который при низкой величине напряжения будет постоянно работать, приведет к выходу его из строя. Компьютерная техника будет выключаться, в результате этого могут сгореть некоторые элементы импульсного блока питания, а срок службы жесткого диска заметно уменьшится

К тому же это чревато потерей важной информации. Существует множество аппаратуры для решения этой проблемы, одной из которых и является УЗМ

Отключение токов КЗ

Еще одно конструктивное замечание, которое беспокоит многих опытных электриков, — полное отсутствие какого-либо сходства с дугами.

На том же УЗМ-51МД указано, что его предельная отключающая способность составляет 4,5 кА.

Но здесь ничего нет. Как это повлияет на контакты при работе при отключении и подключении? Не в обычных условиях.

В первую очередь это будет объясняться тем, что AFDD функционально должен работать только в паре с блоком автоматики или дифференциалом, на который возложена вся функция защиты от коротких замыканий и отключения аварийных силовых нагрузок.

При токах КЗ до 6кА контакты УЗИс будут замкнуты, и основная задача — «выдержать» и пропустить через себя без последствий этот ток, с чем он в состоянии справиться. Именно автоматический выключатель должен разрывать дугу до таких значений.

Настройка

Вся настройка параметров выполняется двумя ручными регуляторами, расположенными на передней панели. Главное – знать, как ими правильно пользоваться. В каждом из них имеется прорезь под плоскую отвертку. Верхний регулятор со шкалой от 240 до 290 В служит для установки верхнего порога напряжения с погрешностью 3 вольта. Шкала нижнего регулятора находится в диапазоне от 100 до 210 В и применяется для выставления нижней границы напряжения с такой же погрешностью.

Конструкция и схема УЗМ-51М позволяют выполнить самостоятельное изменение времени задержки, требующегося для его включения. Она устанавливается только на 10 секунд или на 6 минут в следующем порядке:

• Нажать на кнопку ТЕСТ и выключить устройство защиты УЗМ.
• Вновь нажать на эту кнопку и удерживать ее до начала мигания индикатора. Свечение зеленого светодиода указывает на установленную задержку в 10 секунд, красного – на 6 минут.
• Кнопка отпускается, после чего она вновь нажимается, прибор подключается и оказывается в рабочем режиме.

Следует помнить, что нажатие тестовой кнопки в аварийном режиме не приведет к отключению нагрузки. Принудительное отключение нагрузки проявится в поочередном моргании светодиодов зеленого и красного цвета.

Читайте далее:

УЗМ-50 М – подключение и настройка

Обзор УЗМ-51МД

Обзор УЗМ-50МД

Обзор УЗМ-50Ц

Трехфазное реле напряжения

УЗМ-3-63К

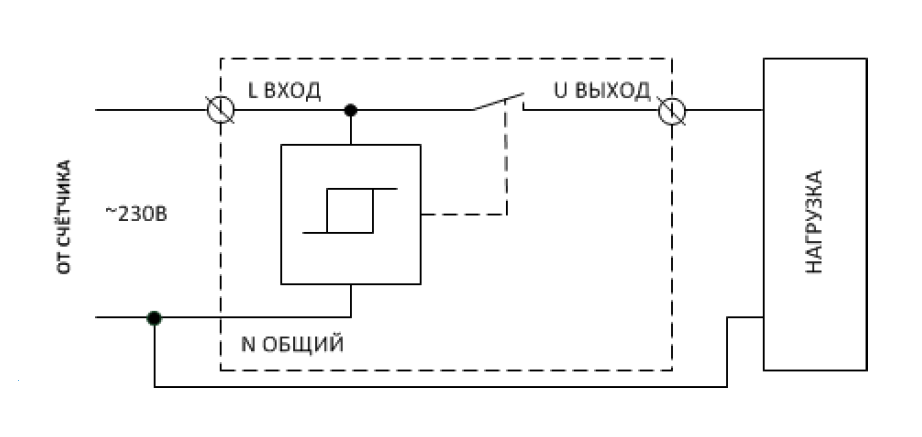

Схема подключения УЗМ-51МД

Как уже отмечалось, типовая схема подключения расположена на боковине устройства. Однако на практике встречаются разные ситуации в связи с использованием прибора в тех или иных местах. В одних случаях он устанавливается на входе после вводных автоматических выключателей и прибора учета электроэнергии. Другой вариант предполагает установку УЗМ-51МД Меандр внутри помещения на отдельные линии, требующие особого контроля. Следует учитывать наличие противопожарного УЗО и других традиционных средств защиты.

В трехфазных сетях эти устройства используются лишь при отсутствии трехфазной нагрузки. То есть они устанавливаются индивидуально на каждую фазу. В случае аварийного отключения одной из них, остальные будут продолжать работать и обеспечивать питание нагрузки. В этом их основное преимущество перед трехфазными аппаратами УЗМ-3-63, при срабатывании которых происходит отключение всех трех фаз. Во всех случаях, при отсутствии опыта, вопросы монтажа и подключения рекомендуется обсудить с квалифицированным специалистом-электротехником.

Принципы работы реле УЗМ-51 и его модификаций

Необходимость внедрения подобных устройств возникла давно. Она является довольно актуальной в жилых зданиях с устаревшей проводкой.

Причины создания защиты

Электрическая проводка является техническим устройством, которое, как и всякое другое, имеет определенный ресурс, а со временем подвержено разрушению по многим причинам:

• от воздействия солнечной радиации;
• в результате неумелого или небрежного монтажа;
• при случайных неквалифицированных ремонтных работах, связанных со сверлением или штроблением стен;
• из-за грызунов и ряда других факторов.

При этом страдает не только слой изоляции, но материал токопроводящей жилы или созданные контактные соединения. В результате нарушаются условия для протекания электрического тока, возникает излишний нагрев проводки или ее искрение. Это прямая предпосылка к возгоранию и возникновению пожара.

Особую опасность представляют деревянные дома, а также построенные из бруса и СИП-панелей, в которых проложена закрытая проводка с нарушениями требований ПУЭ. Типовые защиты на основе автоматических выключателей, УЗО и реле контроля напряжения не всегда способны своевременно отреагировать на такие повреждения и отключить с них напряжение.

Физические процессы, учитываемые УЗМ 51

Основной электротехнический закон Ома описывает соотношения между электрическими величинами:

• протекающим по цепи током;
• приложенным к схеме напряжением;
• действующим сопротивлением.

Они взаимосвязаны и влияют друг на друга. Когда к нормальной электропроводке с подключенным оборудованием приложено напряжение идеальной синусоиды, то токи нагрузки, проходящие в ней, работают в штатном рабочем режиме без излишнего нагрева с побочными явлениями.

Если же изоляция проводки нарушилась или коммутационные контакты ослабли, то в проблемных местах возникают микроскопические дуги, создаются дополнительные токи и сопротивления, которые начинают искажать форму синусоиды напряжения от начального вида гармоники.

Историческая справка

Благодаря развитию микропроцессорной техники, работающей на цифровых технологиях, все изменения формы напряжения при аварийных ситуациях в проводке удалось фиксировать. За счет этого стали создаваться защиты, реагирующие на появление микродуги в подключенной проводке. Инициатором их создания в 1996 году выступила компания Сименс.

Через три года ее продукция получила международное признание и подтверждение нормативами МЭК. С тех пор зарубежные компании массово выпускают устройства дуговой защиты для бытовой электропроводки.

Популярные модели реле контроля напряжения: настройки, схемы монтажа

Несмотря на довольно обширный список производителей подобного оборудования, в нашей стране популярностью пользуются единицы. Сейчас мы поговорим именно о таких брендах и моделях РКН, которые они производят.

Компания «Меандр» и её реле напряжения «УЗМ 51 М»

С самого начала рассказа о подобном реле уточним, что подобные РКН были сняты с производства. После многочисленных жалоб на новый «УЗМ 51 МД» с защитой от дуги, модель вернули, однако, звание «лучшего РН»устройство успело потерять. На сегодняшний день компания «Меандр» производит множество новых моделей приборов защитной автоматики, однако, все они пока «сыроваты» и до «УЗМ 51 М» никак не дотягивают. Подключить устройство довольно просто: на корпусе расписаны вход/выход и отмечены ноль/фаза. Это можно увидеть на картинке.

Внешний вид «УЗМ 51 М» – чётко видно контакты для подключения входа и выхода питанияРеле напряжения Меандр УЗМ 51 М

Реле контроля напряжения «РН113» от «Новатек»

Это устройство пользователи считают более удобным по причине отсутствия необходимости отдельного приобретения вольтметра. Здесь он установлен на самом РКН. Сквозь тонированную крышку современных пластиковых боксов светящиеся цифры, показывающие напряжение в сети в данный момент времени, видны достаточно чётко. Прибор имеет довольно широкий диапазон настроек – 160-220 В для установки нижнего предела и 230-280 В по верхней планке отключения.

Схема подключения реле напряжения РН113Реле напряжения Новатек РН113

Однофазное реле «ABB» и схема его подключения

Под этим брендом, существующем на российском рынке очень давно, производится множество различных моделей защитных устройств, в том числе и реле контроля напряжения. По причине огромного ассортимента рассмотрим общую схему подключения РКН произведённого под брендом «АВВ».

Схема подключения РКН производства «АВВ»Однофазное реле напряжения ABB

Реле напряжения «Legrand»: существует ли подобная продукция

К сожалению, несмотря на очень широкую линейку производимых электротоваров, фирма «Legrand» не производит реле контроля напряжения. Это вдвойне огорчительно по той причине, что остальные изделия и автоматика этого бренда обладают весьма хорошими характеристиками и отменным качеством. Будем надеяться, что под этой маркой в будущем всё же будет производиться нечто подобное. А пока остаётся выбирать устройства от других производителей.

Реле напряжения Legrand

«Зубр» – реле напряжения родом из Донецка

1-фазное реле контроля напряжения «Зубр RBUZ D63t» со встроенным вольтметром ничем не уступает известным европейским брендам. Очень качественное исполнение, долговечность и широкий диапазон настроек – вот причины высокой популярности продукции этого бренда. Нижний предел падения напряжения можно выставить в диапазоне от 120-210 В, а верхний – от 220 до 280 В. При этом, скорость срабатывания при падении ниже установленного предела составляет 1.2 с, а на отключение при скачке выше верхнего порога уходит всего 0.05 с, что позволяет не беспокоиться за сохранность бытовой техники.

Литера «t» в конце маркировки модели говорит о том, что прибор оборудован встроенной термозащитой, что также добавляет плюсов в его копилку. Рассмотрим схему его подключения.

Схема подключения реле контроля напряжения «Зубр»Реле напряжения Зубр

Как избежать 3 ошибок при установке РН

Неопытные электромонтёры иногда допускают следующие ошибки:

• Неправильное подключение проводов к клеммам реле. Не будет включаться совсем или при включении произойдёт короткое замыкание.
• Подключены только подходящие провода. Реле будет срабатывать, но аппаратура останется незащищённой.
• К одной клемме подключены разные провода одножильные разного сечения, одно- и многожильные или медный вместе с алюминиевым. Это приведёт к плохому контакту, нагреву клеммы с выгоранием устройства.

Избежать их поможет изучение инструкции к устройству и ПУЭ (Правил Устройства Электроустановок).

Как работает и где устанавливать

В аварийной ситуации прибор УЗМ 51МД обнаруживает дугу, анализирует параметры проходящего через нее тока и самостоятельно разрывает цепь. Для получения импульса отключения не требуется дополнительный контактор или пускатель.

Номинальный рабочий ток ключа — 63А. Которого более чем достаточно для всех квартир и частных домов.

Все характеристики УЗМ 51МД (нажмите «+», чтобы увидеть)

Кажется, что с одной стороны это хорошо. Но с другой стороны, могут быть существенные проблемы с чувствительностью защиты. Либо он будет слишком чувствительным, либо наоборот, не будет реагировать на малые значения.

выставить настройки в таком широком диапазоне тока — нетривиальная задача. Подхват дуги при Imax=1А не совсем такой же, как при I=63А.

Как вы думаете, почему зарубежные аналоги обычно выпускаются номиналами до 20-25А и меньше. Они явно уже сталкивались с этими проблемами и выработали более грамотный подход.

Например, УЗО с током утечки 10-30мА на основной ввод не поставишь. В противном случае из-за суммирования всех помех и «левых» наводок будут постоянные ложные срабатывания. Для всех уже стало нормой, что такие УЗО ставятся на отдельные линии или группы.

Еще одно замечание по поводу установки у главного входа в РШ — наши зимние условия. Подумайте, что будет с котельной зимой в минус 30 градусов, если в ваше отсутствие этот прибор ошибется и по ошибке отключит все электроснабжение.

Поэтому здесь правильнее было бы подойти как с УЗОСом. Грамотнее ставить их на отдельные группы линий, а не целиком на весь дом.

На западе многие ТБшники вообще запрещают ставить такие устройства на обычный текстовый ввод. (ссылка на оригинал)

А если общая нагрузка превышает 63А, можно ли подключить такое устройство защиты через контактор для увеличения коммутационной способности реле? Нет.

Ток нагрузки всегда должен проходить только через УЗИс. Если вы поставите его на пусковую катушку, это устройство не даст вам никакого преимущества.

Характеристики

Общие показатели будут примерно одинаковыми для всех разновидностей приборов

Самое главное, знать, для чего они нужны и на какие параметры обращать внимание при выборе устройства. Более подробно все характеристики отражены в технической документации. Наиболее значимыми среди них являются следующие:

Наиболее значимыми среди них являются следующие:

• Возможность по ограничению напряжения при токовой помехе 100А не превышает 1,2 кВ.
• Способность к поглощению максимальной энергии одиночного импульса 10/1000 мкс составляет 200 Дж.
• Стандартная импульсная защита должна срабатывать в течение 25 нс и менее.
• Пороги отключения нагрузки по превышению верхнего предела устанавливаются в диапазоне от 240 до 290 вольт.
• То же самое при верхнем критическом пороге и ускоренном отключении нагрузки – 300 В плюс-минус 15 вольт.
• Порог отключения при пониженном напряжении устанавливаются в пределах от 210 до 100 В.
• Нижний критический порог и ускоренное отключение установлены показателем 80 В плюс-минус 10 вольт.
• Показатели питания приборов в среднем составляют: номинальное напряжение – 230 В, частота – 50 Гц, максимальное напряжение – 440 В.
• Электроэнергия, поступающая в работающие приборы для своих нужд, составляет 1,5 Вт*ч, мощность – 1,5 Вт.
• Нагрузочный ток (номинальный) при условии использования медных проводов, площадью сечения не ниже 16 мм2 – 63 А.
• Мощность нагрузки (номинальная) при напряжении 250 В – 14,5 кВт.
• Максимальный нагрузочный ток, который может выдерживаться прибором в течение 30 минут – 80 А.
• Максимальная мощность нагрузки в аналогичной ситуации – 20 кВт.
• Величина максимально допустимого тока короткого замыкания – 4500 А.

Это были физические показатели, а основные технические параметры УЗМ будут следующие:

• Задержка по времени первичного или повторного включения – 10 с или 6 минут.
• Задержки ускоренного отключения: верхний критический порог – 20 мс, нижний критический порог – 100 мс.
• Задержки отключения: при скачке напряжения, превышающем верхний порог – 0,2 с, при падении ниже нижнего порога – 10 с.
• Рабочие температуры находятся в диапазоне: в исполнении УХЛ2 – от -40 до +55 градусов, в исполнении УХЛ4 – от -25 до +55 градусов.
• Степень защищенности составляет: по корпусу – IP40, по клеммам – IP0.

Устройство для квартиры и дома предназначено для работы в круглосуточном режиме. Средние габариты – длина, ширина и высота составляют 83х35х67 мм, вес 160-170 грамм. Срок эксплуатации, определяемый производителем – ни ниже 10 лет.

Какие проблемы существуют в домашней сети и как защитить абонентские сети от расхождения параметров

• превышение допустимого напряжения более, чем на 10 %;
• снижение напряжения в сети (просад) более, чем на 10 %;
• кратковременное скачкообразное повышение или снижение напряжения;
• изменение частоты переменного тока;
• искрение, дуга на контактах при включении мощного потребителя;
• обрыв нуля, как следствие — перекос фазы;
• короткое замыкание на линии или внутри электроприбора.

Часть этих проблем возникает по вине пользователя (содержание оборудования и линий в ненадлежащем состоянии), часть — по вине энергоснабжающей компании. Об этом расскажем подробнее.

Качество энергоснабжения зависит от целого ряда причин:

• изношенность и соответствие проектной нагрузке линий электропередач;
• техническое состояние (и собственно наличие) трансформаторных подстанций на каждой абонентской линии;
• работоспособность автоматики для поддержания параметров электросети в норме;
• распределение нагрузки между фазами;
• законность подключения новых абонентов (бывают случаи превышения нормативов ТУ).

Приведем пример

Условие: трехфазный ввод в многоэтажный дом, общий нуль, фазы «A», «B» и «C» равномерно распределены между подъездами 1, 2 и 3. По какой угодно причине (коррозия, механическое повреждение и прочее) происходит обрыв нуля. В это время 1 подъезд нагружен максимально (бойлеры, электродуховки), 2 подъезд — средняя нагрузка (холодильники, освещение), 3 подъезд — минимальная (пара телевизоров и несколько компьютеров).

Что произойдет с каждой фазой?

1. Фаза «A» — 1 подъезд. Напряжение упадет до минимального значения, близко к нулю.
2. Фаза «B» — 2 подъезд. С большой долей вероятности, напряжение останется в пределах 220 В, хотя возможно плавающее изменение потенциала.
3. Фаза «C» — 3 подъезд. На линии с минимальной нагрузкой напряжение приближается к значению между фазами, то есть порядка 380 В.

Поскольку рабочий ток для каждого подключенного абонента (группы абонентов) не превысил установленного значения, автомат защиты по току не сработает. Электроприборы на линии «C» (3 подъезд) выйдут из строя, в самом тяжелом случае — банально сгорят. Часто такая ситуация приводит к пожару.

Как правило, мы не задумываемся, что схема подключения электроэнергии к нашему счетчику вовсе не однофазная. Это касается не только дачных поселков и небольших деревень. Любая абонентская сеть в городах, будь то Москва или районный центр на Дальнем Востоке, создается по единому принципу.

Можно установить индивидуальную трансформаторную подстанцию или мощный стабилизатор. Но стоимость такого оборудования может превысить потери при аварийной ситуации на линии 220 В. Какой выход? Установить устройство защиты УЗМ.

По надежности срабатывания и степени защиты — устройства аналогичные. Однако устройство защиты многофункциональное: например, УЗМ 51М, замыкает цепь самостоятельно, после восстановления параметров электропитания. А вот УЗИс надо включать вручную.

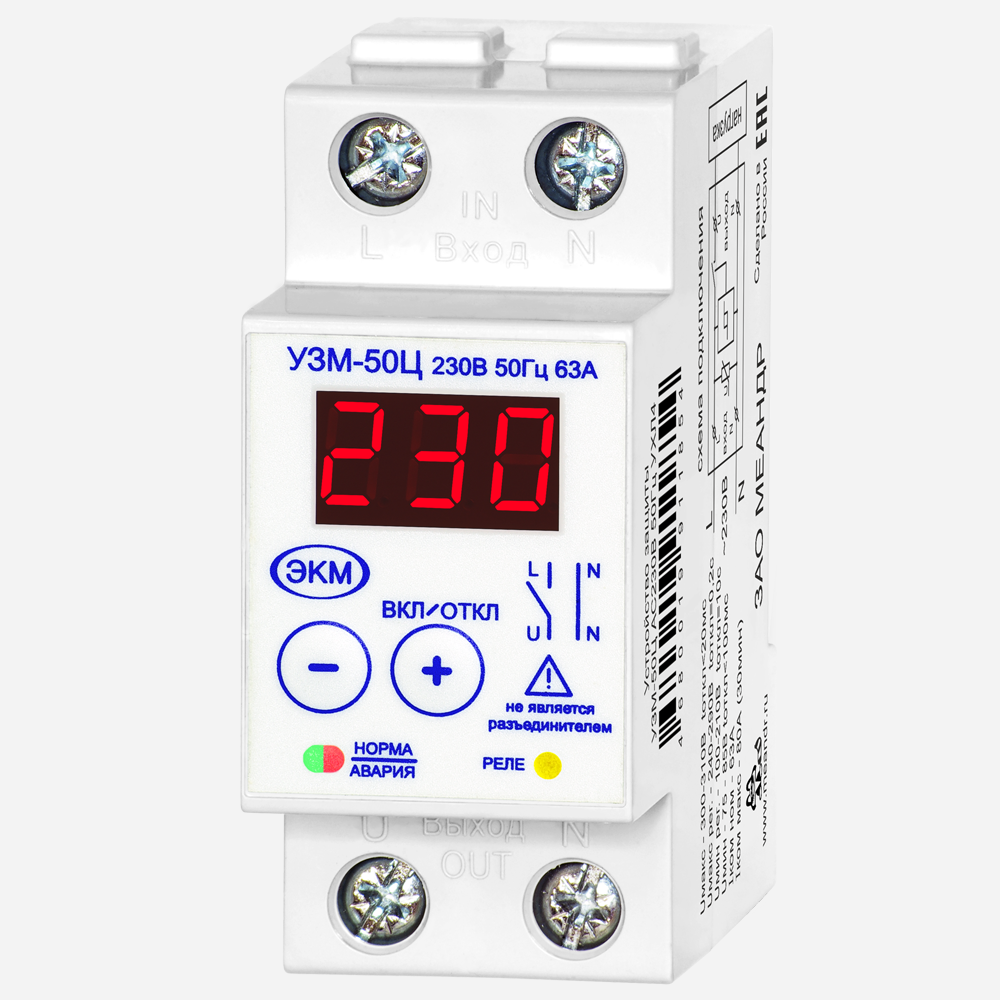

Описание устройства

Название «УЗМ-50Ц», расшифровывается как «Устройство защиты многофункциональное». Оно предназначено для защиты домашней электросети от повышенного, пониженного напряжения, возникающего при перекосе фаз и при плохом состоянии электросети. Помимо этого УЗМ защитит от разрядов и искрений в электропроводке, а также не слишком мощных высоковольтных импульсов в сети (до 1,2 кВ), так называемых «напряжение помехи».

На лицевой панели УЗМ-50Ц вы увидите минимум органов управления, а именно пару кнопок и семисегментный трёхразрядный индикатор (дисплей, говоря простым языком). На дисплее в реальном времени отображается напряжение или ток. С помощью кнопок производится настройка прибора. Настраиваемые пункты отображаются соответственно на дисплее.

Кнопки имеют двойное назначение: первая – «выбор» или «+», а вторая «Вкл/откл» она же «–».

Как можно видеть по фото, размеры УЗМ-50Ц эквивалентны двум модулям в электрощите на дин-рейке, габариты по ширине 35 миллиметров.

Давайте рассмотрим основные технические характеристики УЗМ-50Ц:

Внимание! Осторожно затягиваете винтовые клеммы, их максимальный момент – 3 Нм

Ложные срабатывания или почему УЗИС не работает

Еще один момент, который нужно обязательно учитывать при использовании подобных реле — это сетевые фильтры. При включении в их розетку тестовой коробочки, УЗИс также может не работать.

В них стоят варисторы, поглощающие импульсы имитатора, отсюда и вся проблема. Поэтому будьте внимательны при проверке и проведении подобных экспериментов на работоспособность.

А что делать, если розетки на которые не реагирует защита от искрения, все-таки выявились? Есть два способа:

установить дополнительный УЗИС как можно ближе к удаленной розеточной группе

расширить зону при помощи обычного удлинителя без фильтра

Подходит ли имитатор УЗИс-И-002 для проверки реле других производителей? На этот вопрос никто гарантий вам дать не может.

В разных моделях искрение обнаруживают по разным признакам. Универсальным проверочным прибором может быть только генератор реального искрения. Но штука эта не дешевая и большая по габаритам.

Еще УЗИс также как и УЗМ 51МД имеет дополнительную функцию. Он отключает электричество при перенапряжении.

Однако, в отличии от УЗМ-ки, аппарат Эколайта не защищает от пониженного напряжения.

Тем не менее это все равно удобно, так как вам не нужно иметь два разных модульных аппарата, занимающих дополнительное место в электрощитке. Достаточно приобрести один, шириной в два стандартных модуля.

Главное отличие УЗИс от УЗМ в этом плане в том, что оно не включается самостоятельно после восстановления параметров напряжения до нормы. Здесь язычок, как и на автоматах придется взводить вручную.

По поводу ложных срабатываний можно сказать следующее. Дрели и пылесосы их не вызывают, можете быть спокойны.

Кстати по ГОСТу, все приборы искрозащиты должны проходить проверку с целым набором разнообразной нагрузки. Сюда входят галогенные и флуоресцентные лампы, двигатели с конденсаторным запуском и т.п.

А вот сварочных аппаратов там нет. Что касается их, то без дополнительной фильтрации, возможны ложные срабатывания на инверторных аппаратах.

При этом обычный трансформаторный сварочник, ничего подобного не вызывает. Хотя казалось бы, его прямое назначение искрить и давать дугу.

Проблема с инверторами характерна практически для всех подобных устройств, разных производителей. Видимо поэтому создатели ГОСТ и не включили его в свой документ.

Цена устройства может показаться для многих завышенной (около 4500 рублей), но двойная защита от пожара и перенапряжения того стоит. При том что зарубежные модели ABB, Hager и другие, пока не особо распространены на нашем рынке.

Инструкция по эксплуатации – скачать.

Технологическая карта для монтажа – скачать.
