Технические характеристики
В случае подключения к каким-либо цепям, важно убедиться, что характеристики кабеля ТППэп соответствуют параметрам работы устройства или его сетей. К основным техническим характеристикам относятся:
К основным техническим характеристикам относятся:
К основным техническим характеристикам относятся:
- Номинальное рабочее напряжение – составляет для линий переменного тока 225 и 145 В, а для участков постоянного тока – 315 или 200В.
- Допустимый предел рабочих температур – колеблется в пределах от – 50 до +60°С для марки ТППэп.
- Сопротивление электрическому току – определяет способность кабеля проводить электроэнергию, для ТППэп оно варьируется в пределах от 216 до 27,4 Ом/км при протекании постоянного тока.
- Емкость – особенно важна в определении полного сопротивления в цепях с переменным напряжением и составляет 45 нФ/км.
- Сопротивление изоляции – измеряется мегаомметром и составляет не менее 6500 МОм.
- Минимальный радиус изгиба – должен составлять не менее 10 наружных диаметров ТППэп. Определяется в зависимости от количества пар в конкретной модели, данное значение можно взять из таблицы.
Таблица: Расчетный наружный диаметр кабеля, мм
| Количество пар проводов в кабеле | Диаметр жилы | |||||
| 0,32 мм | 0,40 мм | 0,50 мм | 0,64 мм | 0,70 мм | 0,90 мм | |
| 5 | 6,5 | 7,1 | 7,9 | 9,0 | 9,7 | 11,4 |
| 10 | 7,7 | 8,4 | 9,6 | 11,5 | 12,5 | 15,5 |
| 20 | 9,5 | 10,6 | 12,3 | 15,4 | 16,8 | 21,2 |
| 30 | 11,2 | 12,4 | 15,1 | 17,6 | 20,2 | 24,4 |
| 50 | 14,2 | 15,6 | 18,5 | 22,8 | 24,9 | 31,3 |
| 100 | 17,6 | 21,3 | 26,1 | 30,7 | 33,7 | 42,3 |
| 200 | 24,4 | 28,6 | 34,0 | 41,4 | 45,7 | 57,4 |
| 300 | 29,5 | 33,4 | 41,0 | 49,9 | ||
| 400 | 32,9 | 38,5 | 46,1 | 56,2 | ||
| 500 | 35,9 | 42,1 | 51,6 | 62,1 | ||
| 600 | 39,7 | 45,3 | 55,6 | 67,2 | ||
| 700 | 42,3 | 49,3 | 59,7 | |||
| 800 | 44,6 | 52,1 | 63,2 | |||
| 900 | 46,8 | 54,7 | 66,4 | |||
| 1000 | 49,9 | 57,1 | 69,5 | |||
| 1200 | 53,8 | 62,1 | 75,3 | |||
| 1400 | 57,4 | |||||
| 1600 | 61,6 | 70,2 | ||||
| 1800 | 64,7 | 73,9 | ||||
| 2000 | 67,7 | |||||
| 2400 |
Особенности заземления кабельной трассы
Наружное покрытие СПЭ проводников выполнено из полупроводящего материала. Это необходимо для поиска повреждения оболочки. Однако этот факт создает некоторые сложности при заземлении.
Если к земле подключаются оба конца кабеля, то при протекании по нему тока на внешней оболочке наводится ЭДС. В результате возникает ток, циркулирующий между землей и полупроводящей оболочкой. Это приводит к лишним и нежелательным потерям активной энергии. Проблема решается разделением линии на 3 участка и транспозицией отрезков полупроводящей оболочки. Для этого выпускаются специальные транспозиционные муфты, которые позволяют выполнить отвод от оболочки отдельным высоковольтным проводом.
Транспозиционная муфта 110 кв
Практикуют и другой способ заземления экрана — подключение с одного конца. В таком случае на оставшемся свободным окончании кабеля наводится чрезмерно большое напряжение. Это требует подключения разрядников или ограничителей перенапряжения (ОПН). Их рекомендуется использовать на 6 кВ. Перед испытанием линии все ОПН придется отключать, что крайне неудобно на длинных трассах.
Устройство
Форма жил в кабелях может быть круглая или секторная. Токовод, имеющий форму сектора, обладает рядом недостатков, а именно:
- нет специального механического инструмента для разделки таких кабелей, работы производятся вручную;
- при сращивании в муфтах образуются полости в плоскости треугольника, что затрудняет герметизацию соединения;
- магнитное поле, возникающее вокруг сектора, имеет асимметрию, это приводит к увеличению потерь.
Не может защитить сшитый полиэтилен кабель 10 кв технические характеристики которого в трехжильном исполнении не выдерживают прокладки в грунт без заполнения внутриполостных промежутков. Кабели с жилами круглого сечения лишены таких недостатков.

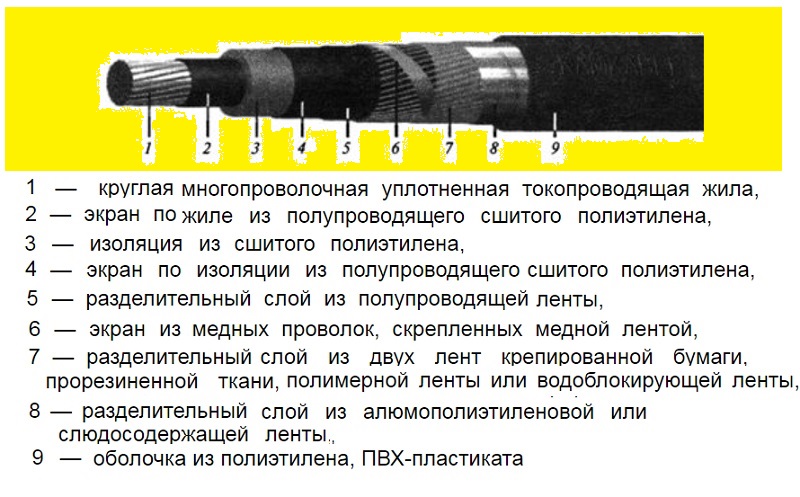

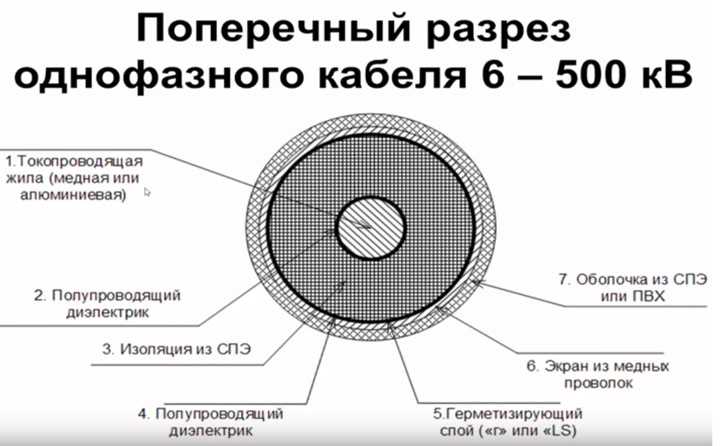

Устройство одножильного кабеля СПЭ
Материал жилы
Для изготовления жил применяются разные виды сырья (сплавы алюминия, меди, стали). Допустимы комбинированные составы и синтетические материалы жилы. Для пропуска оптических сигналов провода выполняют из пластмассы либо стекла. Для рассеивания тепловой энергии используются жилы из нихрома.
Медные
Жилы из меди в соответствии с технологией изготовления производятся пластичными либо жесткими. Диаметр однопроволочных элементов составляет 16-95 мм², многопроволочных — 25-800 мм². Жилы с жесткой структурой имеют круглое сечение. Медные сплавы эффективны, надежны, долговечны, но отличаются высокой ценой.
Алюминиевые
Алюминиевые жилы имеют большую площадь сечения, отличаются небольшой электропроводностью. Провода мягкие, подвержены деформации, окислению, требуют регулярной проверки надежности соединений в электросети. Проводники из алюминиевых сплавов имеют жесткую структуру. Сечение проводов не должно превышать 1 мм². На жилых объектах алюминиевые жилы должны быть с площадью поперечного сечения не менее 16 мм².
Сферы применения и условия эксплуатации
Установка и эксплуатация кабеля КГН должны выполняться при соблюдении ряда условий и параметров. В отличие от большинства кабельных изделий КГН способен выдерживать воздействие агрессивной среды и повышенной влажности. К агрессивной среде можно отнести, к примеру, морской соленый воздух или шахты, где требуется коммутация подвижного оборудования к сетям электрического питания.
Напомним, что изначально кабель КГН предназначался для подключения устройств на кораблях. При соблюдении правил и последовательности монтажа провод может успешно эксплуатироваться даже под водой.
Важно! Поскольку в конструкции КГН не предусмотрена бронированная защита, то его крайне не рекомендуют прокладывать под землей. Нередко изделие применяют как временную электрическую проводку в комнатах с естественной вентиляцией. К числу таковых можно отнести различные объекты, находящиеся на определенных этапах застройки либо подвальные помещения
К числу таковых можно отнести различные объекты, находящиеся на определенных этапах застройки либо подвальные помещения
Нередко изделие применяют как временную электрическую проводку в комнатах с естественной вентиляцией. К числу таковых можно отнести различные объекты, находящиеся на определенных этапах застройки либо подвальные помещения.
КГН не может использоваться на воздушных линиях электропередач, поскольку его оболочка не способна противостоять воздействию ультрафиолетовых лучей солнца. В случае необходимости такой прокладки нужно обеспечить дополнительную защиту для наружной оболочки.
Существует много отечественных производителей, выпускающих кабель данной модификации. Все они соблюдают основные технические требования, в соответствии с которыми КГН используется для коммутации нестационарных электрических устройств к сети переменного тока напряжением не более 660 В и частотой 400 Гц либо к источникам постоянного тока до 1000 В. Максимально допустимая температура при продолжительной эксплуатации – 75 гр. Цельсия. Срок эксплуатации обычного КГН составляет 2,5 года, КГН-Т – четыре.
Из практики эксплуатации СПЭ-кабеля
Опыт внедрения кабеля с изоляцией из сшитого полиэтилена в других странах показал их большие возможности и преимущества. Однако не обошлось без ошибок при постановке этих кабелей в производство. Так, изначально при изготовлении кабелей многие производители применяли более дешевую технологию «силановой сшивки» полиэтиленовой изоляции. Ее отличительной особенностью является то, что наложение изоляции происходило на обычной экструзионной линии, при этом в полиэтиленовый пластикат добавлялись специальные смеси для обеспечения сшивки при нормальной температуре. Для сравнения сейчас в основной массе сшивка кабелей производится в среде нейтрального газа при температуре 300–400 °С и давлении 8–9 атмосфер. Для обеспечения необходимых эксплуатационных качеств сшивка должна происходить равномерно по толщине изоляции. При применении силановой сшивки это требование обеспечить чрезвычайно трудно при толщине изоляции, которая применяется для кабелей на напряжении 10 киловольт. В результате неравномерной сшивки эксплуатационные качества, срок службы, степень подверженности изоляции воздействию водотриингов, электрическая прочность оказывались значительно хуже расчетных, что приводило к большому числу электрических пробоев. Поэтому на сегодняшний день подавляющее большинство производителей используют технологию сшивки в среде нейтрального газа.
Этот опыт был учтен и при постановке в производство данного кабеля в России, также как и другие требования, предъявляемые к кабелям среднего напряжения российскими заказчиками. В результате конструкция кабеля, производимого в России отличается от европейской. Так как кабель применяется в основном в сетях 10 кВ, толщина изоляции была увеличена с 3,4 до 4,0 мм. При прокладке в земле применяется оболочка из полиэтилена высокой плотности, обеспечивающая необходимую защиту кабеля от механических повреждений, как при прокладке, так и в процессе эксплуатации. Если необходима герметизация экрана, используются два слоя водонабухающих лент под и поверх медного экрана, накладываемых с перекрытием. При прокладке кабеля в кабельных сооружениях применяется оболочка из ПВХ пониженной горючести.
Их всего сказанного выше можно сделать выводы, что кабели с изоляцией из сшитого полиэтилена являются предпочтительными и имеют большие перспективы при строительстве и реконструкции кабельных линий на напряжение 6, 10, 35 кВ. Благодаря уникальным характеристикам, высокой электрической прочности изоляции, невысокой повреждаемости, длительному сроку службы СПЭ-кабелей, их применение становится не только технически обоснованным, но и экономически выгодным.
1964
Закладки
Последние публикации
Николай Любимов вручил рязанским энергетикам награды за победы в конкурсе «Российская организация высокой социальной эффективности»
Вчера, в 17:02
26
Продолжается развитие системы учета энергоносителей на Чебоксарской ТЭЦ-2
Вчера, в 16:06
20
Оборудование «ЗЭТО» для питающего центра Петродворцового района Санкт-Петербурга
18 января в 16:18
21
Специалисты Курскэнерго оперативно восстановили электроснабжение потребителей, нарушенное непогодой
15 января в 12:44
63
Решение CrossTech Smart Assets включено в реестр российского ПО
14 января в 18:41
63
Энергетики филиала «Россети Центр» – «Курскэнерго» переведены в режим повышенной готовности в связи с погодными условиями
14 января в 14:55
76
Медицинские трансформаторы «Полигон» установлены в больнице в Нижнем Новгороде!
14 января в 11:55
67
Бархатная реновация
14 января в 11:39
73
Испытательный центр на базе «ЗЭТО» – гарантия надежности и качества
13 января в 18:51
73
Сотрудник Белгородэнерго удостоен государственной награды
12 января в 20:49
90
Самые интересные публикации
Новая газотурбинная ТЭЦ в Касимове выдаст в энергосистему Рязанской области более 18 МВт мощности
4 июня 2012 в 11:00
216689
Выключатель элегазовый типа ВГБ-35, ВГБЭ-35, ВГБЭП-35
12 июля 2011 в 08:56
46508
Выключатели нагрузки на напряжение 6, 10 кВ
28 ноября 2011 в 10:00
36742
Распределительные устройства 6(10) Кв с микропроцессорными терминалами БМРЗ-100
16 августа 2012 в 16:00
21911
Элегазовые баковые выключатели типа ВЭБ-110II
21 июля 2011 в 10:00
20602
Признаки неисправности работы силовых трансформаторов при эксплуатации
29 февраля 2012 в 10:00
19065
Оформляем «Ведомость эксплуатационных документов»
24 мая 2017 в 10:00
16912
Правильная утилизация батареек
14 ноября 2012 в 10:00
14283
Проблемы в системе понятий. Отсутствие логики
25 декабря 2012 в 10:00
12417
Порядок переключений в электроустановках 0,4 — 10 кВ распределительных сетей
31 января 2012 в 10:00
11822
Понятие жилы в электропроводке
Устройство силовых кабелей включает пластичные жилы из металлических сплавов. Сердечник может быть однопроволочным либо многопроволочным. Различается конфигурация сечения элемента (плоская, секторная)
Важной характеристикой является площадь сечения жилы
Токопроводящие и нулевые заземляющие жилы
Жилы в соответствии с назначением могут быть токопроводящими либо заземляющими (нулевыми).
Токопроводящая жила является основным элементом в кабеле. В составе жилы может быть 1-5 проволок. Форма элементов по стандартам округлая, сегментная либо секторного типа. Изделия нормируются по виду сечения и диаметру.
Жилы нулевые применяются при неравномерных нагрузках электросети. Заземляющие нити отличаются небольшим сечением и размещаются по центру провода. Элементы обеспечивают безопасную эксплуатацию.
Изоляция жил
Жилы в проводах должны быть изолированы специальным покрытием.
В качестве защитного сырья используются:
- бумага;
- резина;
- пластмасса.
Изоляция из бумаги предполагает нанесение слоев на жилы и пропитывание сырья огнестойким составом. Продукция применяется на оборудовании, работающем под большим напряжением.
Изолирующее покрытие из резины пластичное, прочное, долговечное. Жилы с резиновой оболочкой используются в кабелях для подсоединения к устройствам, передвигаемым при эксплуатации. Необходимо учитывать чувствительность резины к минусовым температурам. Для предотвращения деформации жилы дополняют поливинилхлоридным покрытием.
Изолирующий слой из пластмассы (полиэтилен либо поливинилхлорид) бюджетен, надежен, обладает высокой изоляцией, большим сроком годности.
Одножильные и многожильные
Конструкция силового кабеля включает провода:
- одножильные;
- многожильные.
Провод одножильный включает 1 проводник тока. Изделия применяются в общественных зданиях, жилых комплексах для подачи электричества. В производственных помещениях одножильные провода применяют для вывода электроэнергии от генераторов в общую сеть.
Многожильные провода состоят из нескольких переплетенных жил. Для увеличения пластичности между жилами протягивают нить. Изделия отличаются устойчивостью к вибрациям, гибкостью, предназначены для подключения бытовых приборов.
Специфика применения и классы продукции
Кабели в защитной изоляционной оболочке из СПЭ, как правило, применяются в линейных электрических сетях, когда необходимо:
- Обеспечить передачу на удалённые расстояния большой электрической мощности с высокой степенью надёжности;
- Обустроить трассу, прокладываемую на участках со значительными перепадами по высотам;
- Выполнить заданные требования по степени экологической защищённости и пожарной безопасности трассы прокладки.
В зависимости от своего назначения и условий применения кабели с СПЭ подразделяются на ряд классов, причём эта классификация проводится с учётом количества жил в каждом конкретном изделии. Так, одножильная кабельная продукция, общепринятая маркировка которой – «ПвП» и «АПвП», рекомендована к применению при прокладке в грунте. Её подвеска в воздухе и укладка в специальные короба открытого типа допускаются лишь при условии соблюдения дополнительных защитных мер, предохраняющих линию от пожара.
Обратите внимание! Все изделия тех же марок, но имеющие в обозначении индексы «г» и «2г», могут прокладываться как в земле, так и в воде при соблюдении специальных защитных мер, исключающих их деформацию. В свою очередь, образцы кабельной продукции, имеющие обозначения «ПвПу» и «АПвПу», предназначаются специально для использования на сложных участках кабельных линий, содержащих:. В свою очередь, образцы кабельной продукции, имеющие обозначения «ПвПу» и «АПвПу», предназначаются специально для использования на сложных участках кабельных линий, содержащих:
В свою очередь, образцы кабельной продукции, имеющие обозначения «ПвПу» и «АПвПу», предназначаются специально для использования на сложных участках кабельных линий, содержащих:
- Более четырёх изгибов с углом поворота свыше 30 градусов;
- Участки трассы с прямыми пролётами, имеющие более четырёх кабельных переходов, уложенных в трубах свыше 20-ти метров в длину;
- То же, но при наличии более двух трубных проходов общей длиной отрезка 40 метров или более.
Кабельные изделия таких известных марок, как «(А) ПвВнг-LS» и «(А) ПвПнг-HF», имеют своим назначением так называемую «групповую» прокладку в воздушных средах и кабельных коробах внутри помещений.
Кабель ПвПнг-HF
При этом, в зависимости от модификации и класса каждой конкретной модели, они предназначаются для эксплуатации в различных условиях задымлённости (плотности дыма), воздействия инертных газов и уровня перенапряжений.
Таблица 2
| Марка кабеля | Номинальное сечение жилы (сечение экрана), мм2 | Наружный диаметр кабеля, мм | Расчетная масса 1 км кабеля, кг | |||||||
| 10 кВ | 20 кВ | 35 кВ | ||||||||
| 10 кВ | 20 кВ | 35 кВ | Алюми-ниевая жила | Медная жила | Алюми-ниевая жила | Медная жила | Алюминиевая жила | Медная жила | ||
| АПвП ПвП | 50(16) | 25,3 | 29,5 | 35,5 | 659 | 968 | 817 | 1127 | 1089 | 1398 |
| 70(16) | 26,8 | 31,0 | 37,0 | 748 | 1181 | 916 | 1349 | 1201 | 1634 | |
| 95(16) | 28,4 | 32,6 | 38,6 | 853 | 1441 | 1031 | 1619 | 1330 | 1918 | |
| 120(16) | 30,2 | 34,4 | 40,4 | 957 | 1699 | 1143 | 1886 | 1455 | 2197 | |
| 150(25) | 31,8 | 36,0 | 42,0 | 1153 | 2081 | 1349 | 2277 | 1637 | 2602 | |
| 185(25) | 33,6 | 37,8 | 43,8 | 1286 | 2431 | 1492 | 2637 | 1830 | 2975 | |
| 240(25) | 35,8 | 40,0 | 46,0 | 1486 | 2972 | 1705 | 3191 | 2063 | 3549 | |
| 300(25) | 38,3 | 42,5 | 48,5 | 1701 | 3558 | 1934 | 3791 | 2310 | 4167 | |
| 400(35) | 41,9 | 46,1 | 52,1 | 2136 | 4612 | 2388 | 4864 | 2792 | 5268 | |
| 500(35) | 44,7 | 48,9 | 54,9 | 2471 | 5566 | 2739 | 5834 | 3167 | 6262 | |
| 630(35) | 48,3 | 52,5 | 58,5 | 2925 | 6825 | 3216 | 7116 | 3676 | 7575 | |
| 800(35) | 52,5 | 56,7 | 62,7 | 3477 | 8429 | 3790 | 8742 | 4283 | 9235 | |
| АПвПу ПвПу | 50(16) | 26,3 | 30,5 | 36,5 | 697 | 1007 | 862 | 1172 | 1143 | 1452 |
| 70(16) | 27,8 | 32,0 | 38,0 | 789 | 1222 | 963 | 1397 | 1257 | 1690 | |
| 95(16) | 29,4 | 33,6 | 39,6 | 896 | 1485 | 1081 | 1669 | 1389 | 1977 | |
| 120(16) | 31,2 | 35,4 | 41,4 | 1003 | 1746 | 1196 | 1939 | 1516 | 2259 | |
| 150(25) | 32,8 | 37,0 | 43,0 | 1201 | 2130 | 1404 | 2332 | 1737 | 2666 | |
| 185(25) | 34,6 | 38,8 | 44,8 | 1337 | 2482 | 1549 | 2694 | 1896 | 3042 | |
| 240(25) | 36,8 | 41,0 | 47,0 | 1541 | 3026 | 1766 | 3252 | 2133 | 3618 | |
| 300(25) | 39,3 | 43,5 | 49,5 | 1759 | 3616 | 1998 | 3855 | 2384 | 4241 | |
| 400(35) | 42,9 | 47,1 | 53,1 | 2200 | 4676 | 2458 | 4934 | 2871 | 5347 | |
| 500(35) | 45,7 | 49,9 | 55,9 | 2539 | 5634 | 2813 | 5908 | 3250 | 6345 | |
| 630(35) | 49,3 | 53,5 | 59,5 | 2999 | 6898 | 3296 | 7195 | 3764 | 7664 | |
| 800(35) | 53,5 | 57,7 | 63,7 | 3556 | 8508 | 3876 | 8828 | 4378 | 9330 | |
| АПвB ПвВ | 50(16) | 25,3 | 29,5 | 35,5 | 735 | 1044 | 908 | 1217 | 1199 | 1509 |
| 70(16) | 26,8 | 31,0 | 37,0 | 829 | 1263 | 1011 | 1445 | 1316 | 1749 | |
| 95(16) | 28,4 | 32,6 | 38,6 | 940 | 1528 | 1132 | 1720 | 1451 | 2039 | |
| 120(16) | 30,2 | 34,4 | 40,4 | 1050 | 1792 | 1250 | 1993 | 1582 | 2324 | |
| 150(25) | 31,8 | 36,0 | 42,0 | 1251 | 2179 | 1461 | 2389 | 1805 | 2734 | |
| 185(25) | 33,6 | 37,8 | 43,8 | 1390 | 2535 | 1610 | 2755 | 1968 | 3113 | |
| 240(25) | 35,8 | 40,0 | 46,0 | 1597 | 3083 | 1831 | 3316 | 2209 | 3694 | |
| 300(25) | 38,3 | 42,5 | 48,5 | 1821 | 3678 | 2068 | 3925 | 2464 | 4321 | |
| 400(35) | 41,9 | 46,1 | 52,1 | 2268 | 4744 | 2534 | 5010 | 2958 | 5434 | |
| 500(35) | 44,7 | 48,9 | 54,9 | 2612 | 5707 | 2894 | 5989 | 3343 | 6438 | |
| 630(35) | 48,3 | 52,5 | 58,5 | 3090 | 6990 | 3396 | 7296 | 3878 | 7777 | |
| 800(35) | 52,5 | 56,7 | 62,7 | 3657 | 8609 | 3985 | 8937 | 4500 | 9452 | |
| АПвВнг-lS ПвВнг-LS | 50(16) | 25,3 | 29,5 | 35,5 | 787 | 1096 | 969 | 1279 | 1274 | 1584 |
| 70(16) | 26,8 | 31,0 | 37,0 | 885 | 1318 | 1077 | 1510 | 1395 | 1828 | |
| 95(16) | 28,4 | 32,6 | 38,6 | 999 | 1587 | 1201 | 1789 | 1533 | 2121 | |
| 120(16) | 30,2 | 34,4 | 40,4 | 1113 | 1856 | 1323 | 2066 | 1668 | 2411 | |
| 150(25) | 31,8 | 36,0 | 42,0 | 1318 | 2246 | 1537 | 2466 | 1896 | 2824 | |
| 185(25) | 33,6 | 37,8 | 43,8 | 1461 | 2606 | 1690 | 2835 | 2062 | 3208 | |
| 240(25) | 35,8 | 40,0 | 46,0 | 1674 | 3159 | 1916 | 3402 | 2308 | 3794 | |
| 300(25) | 38,3 | 42,5 | 48,5 | 1903 | 3760 | 2159 | 4016 | 2569 | 4426 | |
| 400(35) | 41,9 | 46,1 | 52,1 | 2358 | 4834 | 2633 | 5109 | 3071 | 5547 | |
| 500(35) | 44,7 | 48,9 | 54,9 | 2708 | 5803 | 3000 | 6095 | 3462 | 6557 | |
| 630(35) | 48,3 | 52,5 | 58,5 | 3203 | 7102 | 3519 | 7419 | 4015 | 7915 | |
| 800(35) | 52,5 | 56,7 | 62,7 | 3780 | 8732 | 4119 | 9071 | 4648 | 9600 |
Токопроводящие жилы ― многопроволочные класса 2, круглые, уплотненные. По жиле наложен экран из электропроводящего сшитого ПЭ. По изоляции наложен комбинированный экран из слоя электропроводящего сшитого ПЭ, ленты электропроводящей бумаги, повивы из медных проволок и медной ленты.
При применении электропроводящей водоблокируещей ленты ее накладывают взамен электропроводящей бумаги.
По требованию заказчика в кабелях с водоблокирующей лентой может быть наложена алюмополимерная лента.

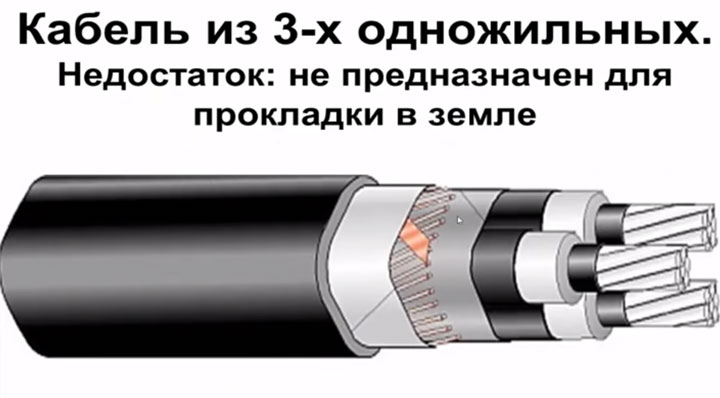

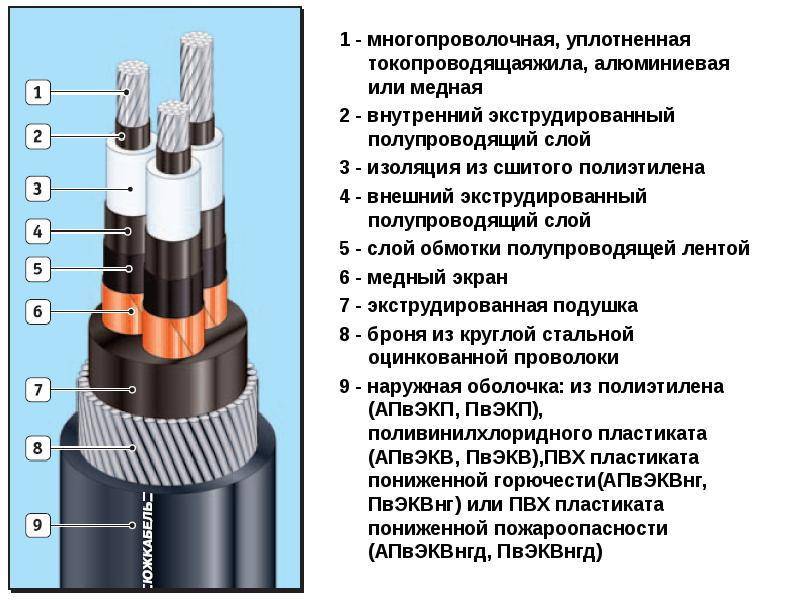

Трехжильные кабели скручены из трех одножильных кабелей.
Строительная длина кабелей согласовывается при заказе.
Уровень частичных разрядов, измеренный на строительной длине кабелей, не более 10 Кл, измеренный на образце, в т.ч. после изгибов и циклов нагрева и охлаждения ― не более 5 пКл, при испытательном напряжении:
| кабелей на напряжение | 10 кВ ― 25 кВ; |
| —————«————- | 20 кВ ― 30 кВ; |
| —————«————- | 35 кВ ― 52 кВ. |
Тангенс угла диэлектрических потерь (tg δ) при напряжении 2 кВ при температуре жилы 95–100°C ― не более 0,003.
Кабели стойки к навиванию вокруг цилиндра диаметром 20(Dн+d) ― для одножильных кабелей, 15(Dн+d) ― для трехжильных кабелей, где Dн ― наружный диаметр кабеля; d ― диаметр жилы, мм.
В кабелях с индексом «г» и «2г» в марках при повреждении оболочки проникновение воды в кабель ― не более 1500 мм.
Кабели марок ПвВ, АПвВ не распространяют горение при одиночной прокладке.
Кабели марок ПвВнг-LS и АПвВнг-LS не распространяют горение при групповой прокладке по категории А или В, они имеют низкое дымообразование и низкую коррозионную активность газов, выделяющихся при горении и тлении.
Срок службы кабелей ― не менее 30 лет.
Сравнение секторного и круглого кабеля
При выборе кабеля для использования в различных областях, включая сети передачи данных и телекоммуникационные сети, одним из важных решений является выбор между секторным и круглым кабелем. В зависимости от конкретных требований, каждый из этих типов кабеля имеет свои преимущества и недостатки.
Преимущества секторного кабеля:
- Лучшая защита от помех: Секторный кабель обеспечивает более низкое уровень помех и перекрестных наводок, так как его конструкция предотвращает эффект «наводок» между окружающими кабелями и сигналом внутри него.
- Лучшая устойчивость к повреждениям: Благодаря своей конструкции, секторный кабель более устойчив к физическим повреждениям, таким как перегибы или удары.
- Более простая и чистая укладка: Благодаря гибкой и плоской форме, секторный кабель легче укладывать и закреплять на поверхности, при этом он занимает меньше места и выглядит более аккуратно.
Недостатки секторного кабеля:
- Ограниченная гибкость: В сравнении с круглым кабелем, секторный кабель обладает меньшей гибкостью, что может создавать определенные трудности при его укладке в тесных местах или при установке в сложных конфигурациях.
- Более высокая цена: Из-за более сложной конструкции секторного кабеля, его стоимость обычно выше по сравнению с круглым кабелем.
- Большая гибкость: Круглый кабель обладает большей гибкостью, что позволяет его легко укладывать в сложных пространствах или при установке вокруг острых углов.
- Более низкая цена: Круглый кабель обычно имеет более простую конструкцию, что делает его дешевле по сравнению с секторным кабелем.
- Большая вероятность помех: Круглый кабель более подвержен помехам и перекрестным наводкам, так как его конструкция не обеспечивает должной защиты от внешних воздействий.
- Более сложная укладка и фиксация: Круглый кабель, из-за своей формы, несколько сложнее укладывать и закреплять на поверхности, при этом он может занимать больше места.
Итак, выбор между секторным и круглым кабелем зависит от требований конкретного проекта. Если важна защита от помех и физические повреждения, а также чистота и компактность укладки, то секторный кабель является лучшим выбором. Если же гибкость и более низкая цена важнее, то рекомендуется выбрать круглый кабель.
Разделка кабеля
На рынке представлено большое количество инструмента от разных производителей. Но специалисты отдают первенство специальным съёмникам. Съёмник — это специальное устройство для быстрого и лёгкого снятия изоляционных слоёв. При этом жилы силового кабеля не повреждаются.
К разделке силового кабеля нужно относиться очень ответственно и скрупулёзно (чтобы не было никаких деформаций жил), так как эта конструкция состоит из многих слоёв. Иначе он может начать сильно перегреваться. В данном процессе используются два съёмника. Каждый из них предназначен для своей задачи. Первый снимает наружную изоляцию. Второй применяется для очистки самой жилы. У каждого инструмента можно менять лезвия. Также есть возможность выбирать глубину прорези.
Кабель СПЭ с ПВХ оболочкой
Марки кабеля ПвВ и АПвВ – это изделия с внешней оболочкой из поливинилхлоридного пластиката. Она применяется для прокладки в пожароопасных помещениях и там, где выставляются дополнительные условия по пожарной безопасности.
У них в аббревиатуре появляется дополнительная маркировка:
Нг
не поддерживающий горения
Некоторые переводят как ”не горючий”, но это не совсем верно. Он горит при воздействии прямого огня. Однако стоит огонь убрать, и поддерживать горение далее он не будет.
Такие кабеля в основном прокладываются внутри помещений. Для прокладки их в земле необходимо, чтобы влажность грунта не превышала 14%.
индекс Ls
с оболочкой пониженного дымовыделения
Например АПвВнг(В) – Ls 10.
Буква ”В” в скобках – кабель для эксплуатации в пожароопасных помещениях. Буква ”А” – во взрывоопасных. Иногда для огнезащитного барьера используется стеклолента.
Кабель АПвВнг(А) – Ls FRHF 10.
FR – огнестойкий
HF – без галогенный
Самый опасный галоген в кабелях это хлор. При горении вышеуказанная марка кабеля выделяет минимум дыма, горит только внутри пламени и не распространяет при пожаре вредных веществ.
Условия проведения испытаний
Высоковольтные испытания силовых кабелей должны выполнять компетентные специалисты, которые достигли 18-летнего возраста и прошли соответствующее обучение. Вначале КЛ осматриваются с целью выявления дефектов изоляционного слоя. С поверхности убираются значительные загрязнения. Воронки протираются.
Допустимая температура воздуха для реализации испытательных работ – от 0 °С. Первостепенно мегомметром замеряется сопротивление изоляционного покрытия кабеля. Необходимое сопротивление повышенного напряжения – не ниже 1 МОм. Такие измерения позволяют обнаружить значительные дефекты, нарушение целостности и ошибки, допущенные при осуществлении ремонтных мероприятий.
Сопротивление изоляции измеряется так:
1. При помощи прибора увеличенного напряжения проверяется, обесточен ли кабель.
2. На кабельные жилы устанавливается заземление с зажимами.
3. С противоположной стороны кабельные выводы оставляют свободными. Здесь размещают предупреждения или оставляют контролирующее лицо, чтобы избежать попадания под напряжение случайных прохожих.
4. Сопротивление изоляции измеряется мегомметром, по 60 секунд на провод.
5. Полученные результаты замеров фиксируются в блокноте.
| № пп | наименования | марка | порог основной погрешности |
| 1 | Мегаомметр | ЭСО 202/2-Г | ±15% |
| 2 | Высоковольтный аппарат | АИД-70 | ±4% |
| 3 | Указатель напряжения с фазирующей трубкой | УВН-80-2М | — |
