Установка водосточной системы: основные этапы самостоятельного монтажа водостоков

Когда начинать монтаж системы

Система водостока имеет большое значение для предотвращения порчи несущих конструкций здания, поэтому её разработка должна происходить на стадии проектирования дома. Да и в соответствии с нормативной строительной документацией монтаж системы проводится до укладки кровельного материала. Но практика показывает, что эти требования соблюдаются редко

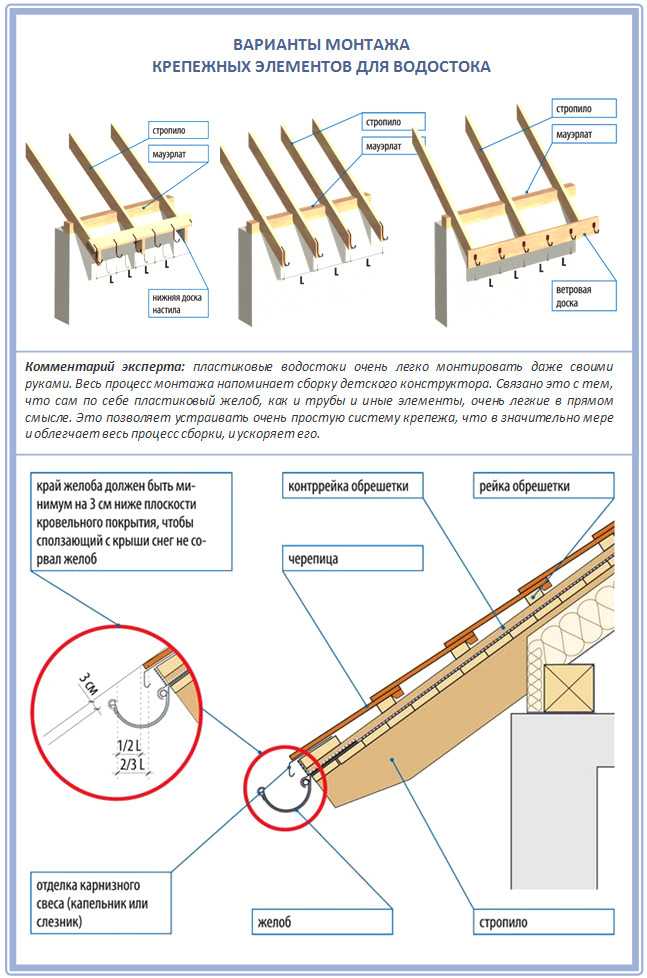

Важно и определиться со способом крепления желобов: на карниз, на лобовую доску или на обрешётку. Самым распространённым является крепёж на лобовую доску, другие способы монтажа водостоков в индивидуальном строительстве почти не применяются

Как установить водосток, если крыша уже покрыта

Очень часто кровельщик надеется, что по завершении работ он сможет оторвать несколько листов покрытия для того, чтобы установить кронштейны для желобов на стропила. Но обычно это сделать без удаления крепежа кровельного материала не удаётся. Если же крепёж демонтировать, то на его места придётся устанавливать заплатки.

Конечно, существуют способы избежать этих проблем. Один из них заключается в установке под материал кровли планки из мягкой древесины, чтобы удалить крепёж без появления вмятин. Если крыша покрывается шифером, то поступают проще. В волну вставляют кусок деревянного бруса, а кронштейны для желобов крепят напрямую сквозь шифер и вставленный брус.

В настоящее время в продаже имеются кронштейны, к которым жёлоб крепится снизу, поэтому такой кронштейн не видно. Их установка выполняется через каждые 40–70 см для того, чтобы обеспечить достаточную прочность при избыточных снеговых и ледовых нагрузках.

Кронштейны, которые устанавливаются на обрешётку или стропила, предварительно необходимо выгнуть, чтобы обеспечить правильное положение желоба относительно ската кровли.

Из оцинкованной стали

Оцинкованная сталь считается прочным металлом, устойчивым к ржавчине, морозам и ультрафиолету. Единственный минус – из-за перепадов температур расходятся крепежные швы.

Для начала необходимо заготовить листы оцинковки. Ножницами по металлу отрезается заготовка, добавляя 1,5 см на фальцы по ширине.

Этот материал легко поддается изменению формы. Для фальцев достаточно приложить к листу линейку или кусок бруса и отбить молотком. Для придачи круглой формы трубу или бревно оборачивают листом и проходят молотком или киянкой.

Готовую конструкцию цепляют на кронштейны. Желоба укладывают внахлест на 10 см. Воронки изготавливают при помощи ножниц, подгибая металл по своим задумкам. Трубы скрепляются хомутами.

Изготовление трубы

Для начала воронку следует спроектировать и сделать примерный чертеж на листе бумаги. После следует начинать переносить чертеж на жесть.

С краев проводят прямую линию с отступом от края в 0,5 см и с другого в 1 см. Вырезав деталь, загибают расчерченные края под прямым углом отступ с 1 см, а другой под острым углом.

Сворачивая заготовку, края углов должны войти друг в друга. Молотком добавляют цепкости на шве трубы. Имея специальные станки для сгибания металла, процесс займет меньше времени.

Воронка

Воронка состоит из двух разных частей. Диаметр ее должен равняться диаметру трубы. Части воронки отдельно чертятся на листе жести. Вырезав ножницами, как и при изготовлении труб оставляется с края 1,5 см на состыковку. Стыковаться они должны наружу.

Воронки в домашних условиях сложно делать новичку, поэтому если не получается, готовые можно купить в магазине. Это не так сильно ударит по карману.

Кронштейны

Кронштейны помогают поддерживать желоба. Этот важный крюкообразный предмет можно изготовить самостоятельно. Лучше брать материал одинаковой ширины, чтобы кронштейны были идентичны.

Для этого нужна сталь толщиной больше 2 мм, это позволит держать вес. Полосы для электромонтажных работ идеально подойдут для заготовок. Размеры: 40 см на 2 см. Заготовку гнут с помощью трубы и вбитых гвоздей в дерево, используя рычаг.

После изготовления сверлят два отверстия для крепления. Покрашенные кронштейны, таким образом,  защищенные от ржавчины, служат намного дольше.

Выкрашенный металл защищен от ржавчины и коррозии. Значит, срок службы изделия из него увеличивается.

Для временной конструкции кронштейны делают из дерева. Вырезая в куске бруса углубления под желоб. Некоторые прибивают их к стропилам на крыше.

Технология монтажа водостока своими руками

Материалы для водосточных систем

Существует классификация водостоков по материалам, из которых они изготовлены:

1. Металлические водостоки, как правило, из оцинкованного железа или цветных металлов
2. Пластиковые водостоки

Выбор за застройщиком, отметим только некоторые преимущества того или иного материала для водостока:

Металлические водостоки:

• Прочны
• Надежны в эксплулатации
• Выдерживают большие нагрузки
• Негорючи
• Работоспособны при больших диапазонах температур
• Не подвержены сильной тепловой деформации

Пластиковые водостоки:

• Не боятся ультрафиолетовых лучей
• Имеют отличную стойкость к коррозии
• Легко склеиваются
• Имеют малый вес
• Имеют большую цветовую гамму
• Легко подбираются под конфигурацию крыши.

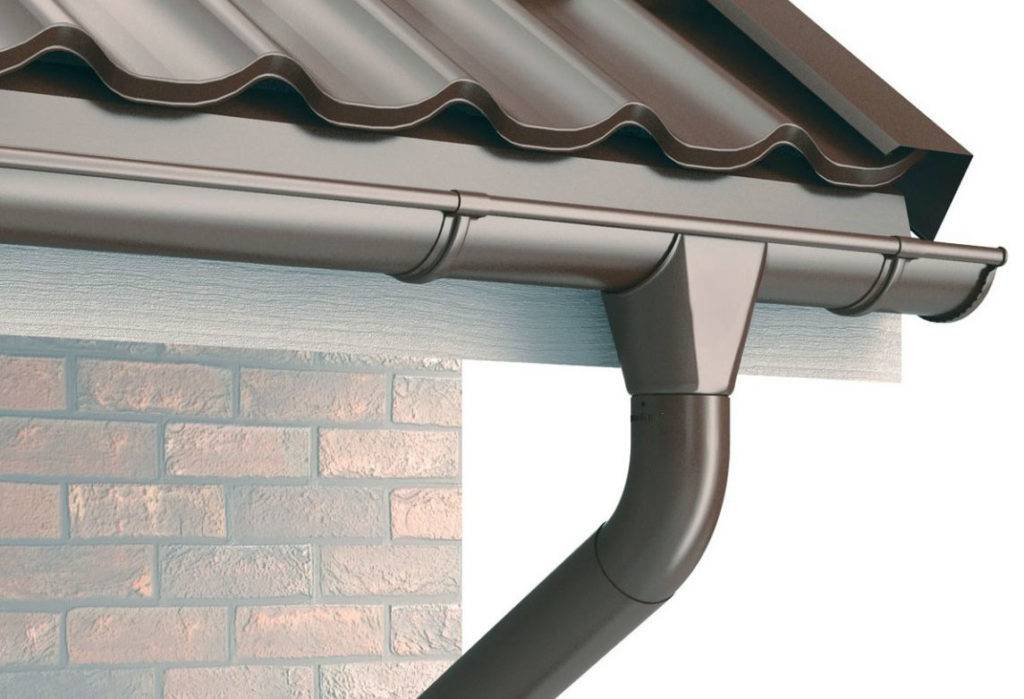

Пластиковый водосток имеет привлекательный вид

Общие черты монтажа водосточной системы

Для того чтобы совершить монтаж внутреннего водостока, работы следует начинать с нижних отделов, постепенно подключая их непосредственно к воронкам. Все элементы должны быть правильно и корректно соединены между собой, а также загерметизированы.

Водосборники могут быть установлены на расстоянии 60 метров друг от друга. Если поверхность является наклонной, это расстояние не должно превышать 48 метров. В случае, когда плоская крыша находится над жилыми помещениями, над каждой секцией должно быть как минимум два воронки. Корпуса этих изделий должны быть полностью спрятаны между перекрытиями. Кровельный материал должен плотно примыкать к данным устройствам, не позволяя воде затекать в щели.

Водосборники могут вклеиваться в конструкцию или же монтаж может осуществляться при помощи шурупов из нержавеющей стали. Установка воронки внутреннего водостока. Воронка к отводам присоединяются при помощи компенсационных раструбов. Расстояние к наружной стене не должно быть менее 1 метра.

Отводные трубы могут быть расположены в технических помещениях, на специальных фермах или же на чердаках. Они не должны походить над оборудованием, которому противопоказан контакт с жидкостями. Прочистки и ревизии должны быть прикреплены к выпускному патрубку водоприемника. Это можно делать при помощи отводов или тройников. Лучше всего монтаж стояков осуществлять в специальных нишах или шахтах – там, где проходят трубы отопления или вентиляции. Кроме этого, их можно провести в коридорах жилых помещений или же по колонам в промышленных зданиях. Если выпуск воды происходит открытым способом, стену в месте выхода трубы нужно заделать минеральной ватой и заштукатурить

При этом важно предусмотреть варианты отвода воды от здания, чтобы не произошел размыв грунта

Монтаж воронки

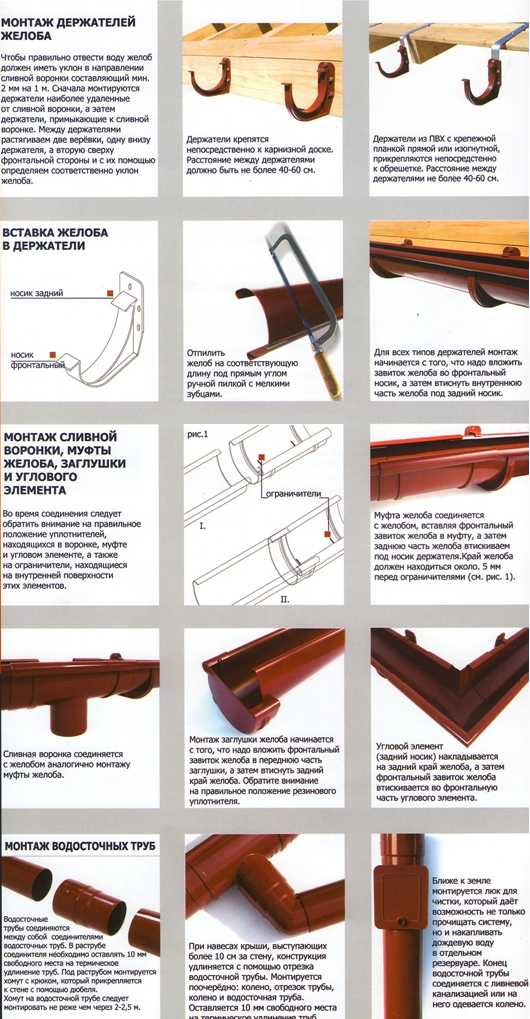

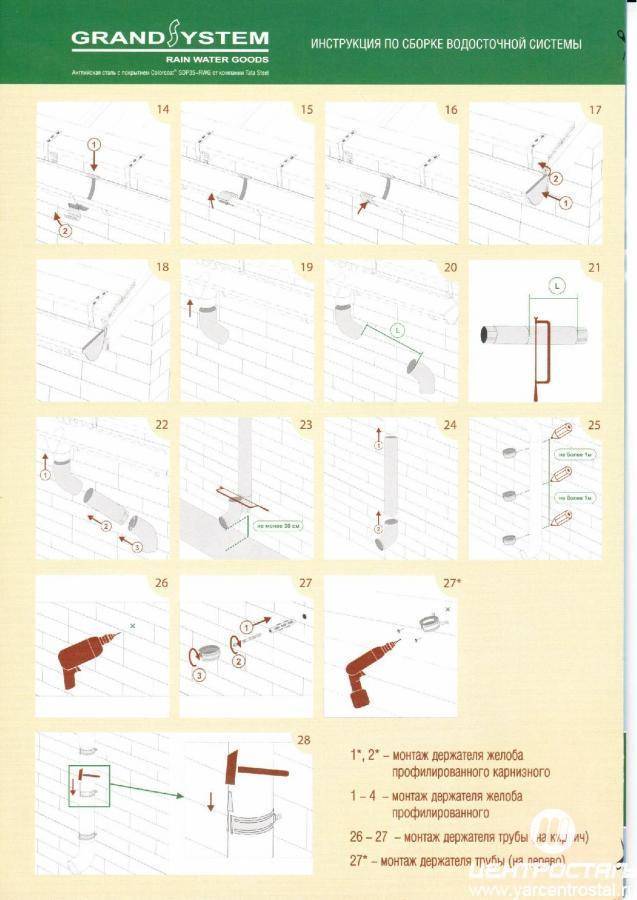

Инструкция по установке системы водостока

Как установить водосток? Этим вопросом задаются многие, кто столкнулся с такой неприятной проблемой, как сырость в доме из-за попадания воды с кровли на стены и фундамент. Если проблема связана с отсутствием водосточной системы, то меры должны предприниматься немедленно, к тому же технология монтажа достаточно простая. Инструкция данного процесса предусматривает 8 основных этапов, правильно справиться с которыми под силу даже человеку, далекому от строительства.

Начинается монтаж водостоков с установки кронштейнов. Они могут быть как короткими, так и длинными. Отдельно выделяют регулируемые крюки. Выбор вида кронштейнов напрямую зависит от способа их крепления: к стропилам, к нижней доске обрешетки либо поверх стропильных ног.

Второй этап предусматривает расчет угла наклона кронштейнов. Правильным считается уклон 2-3 мм на каждый погонный метр водостока. Если уклон будет слишком большой, воронки не смогут справляться со слишком большим потоком воды. В том случае, если уклон, наоборот, будет меньше нормативного значения, то ливневые и талые воды будут застаиваться в системе, а при обильных осадках даже приводить к переливу. Чтобы этого избежать, необходимо пронумеровать кронштейны и нанести на них разметку с учетом шага расположения и угла их уклона. Делать отгиб по разметке можно с помощью специального инструмента, предназначенного для загиба крючков.

Когда все крепежные элементы подготовлены, можно приступать к третьему этапу − их монтажу, технология которого предусматривает крепление первого кронштейна с таким расчетом, что расстояние между мнимым продолжением свеса крыши и внешней стороной желоба не должно превышать 25 мм. По аналогии крепится и последний кронштейн, служащий второй точкой для натяжения веревки, которая и выступит в роли ориентира для промежуточных крюков.

Если планируется использование пластикового желоба, правильно будет смонтировать по 3 кронштейна на каждый метр. В случае же с металлическими конструкциями, расстояние между крюками может составлять 0,5-0,9 м. При этом их установку следует выполнять с того края кровли, откуда в последующем будет идти уклон относительно линии горизонта. Первый и последний крюки должны быть примерно в 15 см от края кромки крыши. Вышеописанная инструкция актуальна в случае, если установка производится на лобовую доску. В случае же с монтажом кронштейнов на стропильную ногу или нижнюю доску обрешетки, придется делать пазы, которые позволят сравнять поверхность крюков с поверхностью их основы.

Пятый этап из восьми предусматривает подготовку в желобе отверстий под воронки. С этой целью после нанесения соответствующей разметки, посредством ножовки, в желобе делается вырез, для придания нужной формы применяются клещи. Крепится воронка к внешнему загибу желоба с использованием фиксирующих клемм. На этом же этапе на торце будущего водостока устанавливаются заглушки.

Между собой желоба соединяются посредством специальных замков. Делать такую манипуляцию, во избежание протечек, рекомендуется с использованием герметика

На этом этапе важно, чтобы между торцами частей, подлежащих соединению, был зазор размером 2-3 мм. Он позволяет компенсировать температурные расширения. Если водосточная система предусматривает угловые соединения, то делать между соединяемыми торцами в несколько миллиметров зазор также стоит

В противном случае, конструкция при плохих погодных условиях может быть разрушена

Если водосточная система предусматривает угловые соединения, то делать между соединяемыми торцами в несколько миллиметров зазор также стоит. В противном случае, конструкция при плохих погодных условиях может быть разрушена.

Монтаж

Установка водосточной системы предполагает соблюдение норм и рекомендаций от производителя:

• Работы производят при температуре больше 6 градусов во избежание дальнейшей порчи водосточной системы.
• Желоба ставятся под наклоном к ливнеприемнику из расчета 3мм на 1 м, а длинные скаты разбивают на несколько участков устанавливая дополнительные воронки.

• Промежуток между воронками не должен составлять более 23 метров.

Кронштейны

Крюки устанавливаются на лобовую доску с шагом 500 или обрешетку  с шагом мм 600 – 900 мм.

Дополнительные крюки устанавливаются в местах стыковки желобов, а также в начале и конце желоба.

 Учитывая длину ската рассчитываю смещение крайних крюков относительно друг друга, если длина 20м, то смещение равно 6 см.

Перепроверяйте смещение лазерным или водяным уровнем, скат крыши не всегда находится в  уровне.

 Сначала крепятся крайние кронштейны на самом верху и низу, а между ними натягивают леску или шнур, закрепляют воронки, соединительные элементы и углы, после чего размещаются оставшиеся крепления с шагом от 500мм до 900мм, в зависимости от варианта крепления и водосточной системы.

 Обратите внимание на места установки двух кронштейнов:

1. расположение воронки;
2. соединитель желоба;
3. угол.

Держатели желобов по правой и левой стороне от ливнеприемной системы располагаются на расстоянии не больше 5 см.

Желоба

После примерки (учитывая насечки на соединительных элементах и воронках) отпиливаем необходимую длину ножовкой по металлу, желоба монтируем на кронштейны, фиксируя защелками.

Трубы

Трубы крепятся хомутами на промежутке 2 м друг от друга, для объектов с высотой до 10 м., на расстоянии не менее 5 см от стены.

После соединения  колена с раструбом воронки его разворачивают к стене, вставляют второе колено, прикручивают к стене используя верхний кронштейн , затем натягивают леску до нижнего хомута, после чего отмечают и монтируют остальные кронштейны.

Особенности

Нельзя осуществлять монтаж при морозе. В противном случае, трубы потрескаются при процессе нарезки или крепления. Помимо этого, некоторые виды труб нельзя оставлять на солнечной стороне упакованными.

Важно помнить о мусоре и листьях в желобе, которые засоряют водосточную систему. Для ликвидации подобной ситуации нужно поставить систему решетки-листеуловителя.. Также для защиты от обледенения труб и их деформации нужно поставить систему с кабельным антиобледенением, предварительно сделав подсчет мощности в кабеле нагревания

Также для защиты от обледенения труб и их деформации нужно поставить систему с кабельным антиобледенением, предварительно сделав подсчет мощности в кабеле нагревания.

Для борьбы с проблемой переполнения воды в желобах, подбирайте систему, отталкиваясь от рекомендаций производителя.

Ошибки при монтаже водостоков на крыше

Часто после водосточного монтажа возникают проблемы. Их появление связано со многими факторами, в частности:

1. С неправильным подбором диаметра труб и числа воронок или неправильным проектированием водосточной системы.
2. Желоб. Его ставят в горизонтальном положении без уклона, то в нем копится вода и не дает системе ее отводить, исполняя свою главную роль.
3. Отсутствие системы антиобледенения. Застои воды в результате обильных осадков в некоторых регионах приводит к формированию больших кусков льда в водостоках. Поэтому срок эксплуатации системы составляет не больше 2 лет. Меньше всего подвергается обледенению медный вид водостока, но стоит он дорого.
4. Расстояния от желоба до кровли. Кровля виснет над желобом либо он имеет уклон к стенке. В результате в процессе сильных осадков вода переливается из системы.
5. Креплением трубы к поверхности дома. В результате мокнут стены и фундамент.

Когда начинать монтаж системы

Виды водостоков по материалу изготовления

Перед покупкой и установкой водостоков нужно определиться с материалом изготовления, так как от этого зависит и способ монтажа. Все системы можно разделить на две большие группы: пластиковые и металлические.

Полимерные наборы элементов

Полимерные изделия производят на основе винила с добавлением пластификаторов, стабилизаторов и других компонентов, повышающих прочность и износостойкость элементов. Пластиковые системы служат от 10 до 25 лет.

Кроме основных деталей – труб и желобов – в комплектацию полимерных наборов входят соединительные и уплотняющие элементы, благодаря которым сборка производится без сварки, пайки, подгонки угловых частей

Благодаря большому количеству преимуществ строительные организации и владельцы жилья все чаще склоняются к установке именно пластиковых конструкций, которые:

• намного легче металлических, поэтому рекомендованы для установки на старые здания и дома, где лучше не нагружать стропильную систему и фасад;
• не теряют эксплуатационных свойств при температуре от -50 °С до +75 °С;
• не разрушаются коррозией, в отличие от металлических аналогов;
• устойчивы к агрессивным веществам, которые могут находиться в воздухе или воде;
• просты в установке – не требуют дополнительных умений, подходят для самостоятельного монтажа;
• разнообразны по дизайну, можно выбрать систему под цвет кровли или фасада;
• имеют умеренную стоимость, которая ниже, чем у металлических изделий.

Однако пластиковые системы имеют свои слабые места. Например, они более гибкие, чем металлические, поэтому кронштейны и хомуты устанавливают с небольшим интервалом.

При покупке кронштейнов необходимо помнить, что шаг установки для пластиковых систем – 0,5-0,6 м, тогда как для металлических он больше – 0,7-0,9 м

Под воздействием холода или жары пластик сжимается/расширяется, поэтому обязательными элементами для сборки являются компенсаторы и резиновые уплотнители.

Цвет, особенно у недорогих изделий, может со временем меняться – бледнеть, выгорать. И еще один недостаток – малая устойчивость перед грузами и всевозможными механическими повреждениями. Необходимо следить, чтобы в желобах не накапливались снег и наледь, вовремя их чистить.

Водосточные системы из металла

Металлические системы считаются более прочными, основательными и долговечными. Это объясняется техническими характеристиками материала, который служит в несколько раз дольше, чем самый лучший пластик.

На рынке представлены различные варианты – от экономичных из оцинкованной стали до дорогостоящих медных.

Рассмотрим наиболее популярные решения:

Галерея изображений

Фото из

Оцинкованная сталь для ограниченного бюджета

Стальные водостоки с полимерным покрытием

Водосточные системы из алюминия

Элитное решение – медные водостоки

Кроме перечисленных материалов, при изготовлении водосточных систем используются сплавы цинка с титаном, алюминия с цинком.

Первый вариант дорогой и износостойкий, но боится контакта с медью и железом. Второй – более экономичный, к тому же обладает неплохой отражательной способностью, теплостойкостью и красивым серебристым оттенком.

Преимущества металлических изделий касаются прочности и долговечности – по этим показателям они уходят далеко вперед от полимерных аналогов. Однако есть и недостатки: большой вес, теплопроводность, шумность. Если повредить защитное покрытие, стальная деталь начнет покрываться ржавчиной.

Выбирая материал, нужно учитывать и эстетическую сторону, и технические характеристики. Также необходимо ориентироваться на срок эксплуатации кровельного покрытия – гораздо удобнее производить комплексные ремонтные работы.

Сравнительную характеристику пластиковых и металлических водостоков можно найти в этом материале.

К чему ведут ошибки монтажа.

При установке каждой системы нужно учитывать материал труб, способ сборки системы и вид креплений. И хотя современный пластиковый водосток на первый взгляд собирается как конструктор, «за кадром» остаются индивидуальные особенности системы, известные только профессионалам.

Особенности установки компенсаторных желобов и воронок

• если длина водосточного желоба превышает 8-15 м (в зависимости от вида системы) и есть препятствие линейному расширению желоба, например он упирается в колнны на фасаде или эркер, то в таком случае, в нижней точке желоба устанавливается компенсирующая воронка.
• если длина желоба от 15 до 24 м, в самой высокой точке желоба устанавливается компенсатор (компенсирующий желоб).

Установка компенсатора (компенсирующего желоба) при длине желоба от 15 до 24 м

Засорение водосточной системы

Из-за попадания в желоба листьев и мусора движение осадков по желобу ограничевается, что приводит к переполнению системы и дальнейшему намоканию стен,а возможно даже и к подмыванию фундамента. Для предотвращения устанавливается решетка-листеуловитель.

Решетка-листеуловитель

А для защиты от засорения водосточной трубы в водоприемную воронку устанавливается сборник листьев и мусора.

Обледенение водосточной системы

Приводит к деформации и обрушению системы.

Обледенение системы

 Последствия обледенения водосточной системы

Для предотвращения в желоба и трубы устанавливается кабельная система антиобледенения.

Кабельная система антиобледенения

Предварительно делается расчет необходимого количества линий нагревательного кабеля и его мошности. Кабель может быть применени саморегулирующийся или с регулятором.

Переполнение водостока из-за неправильно подобраной системы

Переполнение происходит когда размер желобов и водосточных труб не соответствует количеству воды (осадков) в данной местности. Для предотвращения переполнения, при выборе системы нужно руководствоваться рекомендациями того производителя, чью систему вы будете покупать.

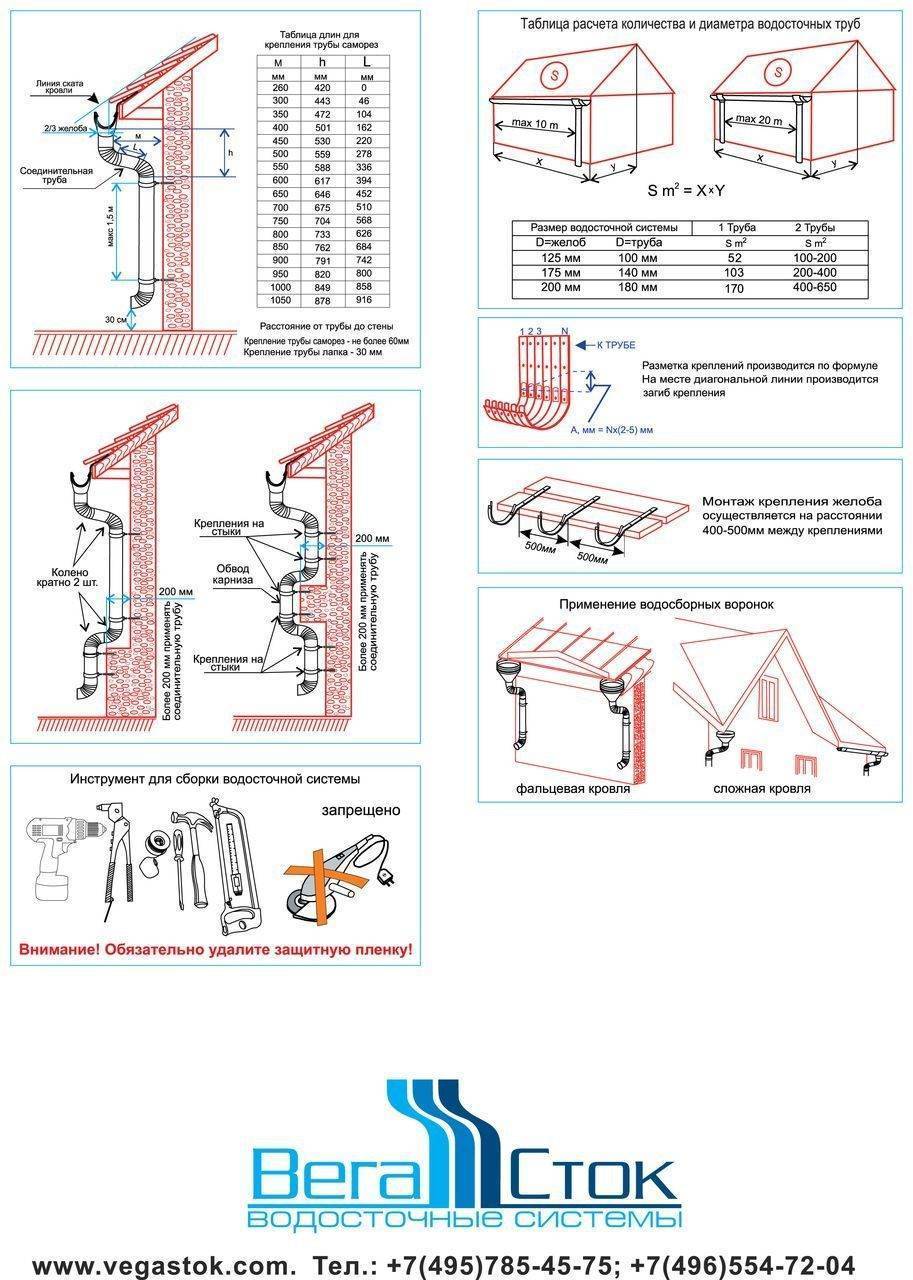

Расчет водосточной системы

Приведенный рисунок дает возможность легко понять, как производится расчет требуемого количества материалов, необходимых для организации системы водостока.

Расчет желобов

Выделяют два типа желобов, где один имеет полукруглое сечение, а другой – прямоугольное. Предназначение этого элемента системы заключается в сборе осадков, попадающих на крышу строения. Обычно можно приобрести водосточные желоба двух типоразмеров: 3 и 4 метра. Его монтаж производится посредством использования крепежных элементов в виде кронштейнов и крюков, устанавливаемых через каждые 60–90 см с обязательным созданием уклона в 1 см на каждые 3–4 м длины желоба.

Рассматриваемое в нашем случае строение, как пример установки системы водостока, позволяет сделать вывод о том, что понадобится 10 трехметровых желобов и 1 четырехметровый.

Внимание! Производите округление получаемых значений до целой длины желоба. Надежность системы будет выше, а ее стоимость – ниже, если удастся минимизировать количество соединений

Расчет угловых желобов

Функциональность углового желоба определяется необходимостью изменения направления движения потоков воды, что и делается посредством этого элемента системы. Фиксация угловых желобов производится в точках внешних и внутренних углов кровельной конструкции. В результате получается, что количество наружных углов составляет 4, а внутренних – 2.

Внимание! Применение пластикового желоба расширяет возможности создания угловых вариантов. Это доступно за счет вырезания определенных частей желоба и их соединения под конкретным углом с помощью холодной сварки

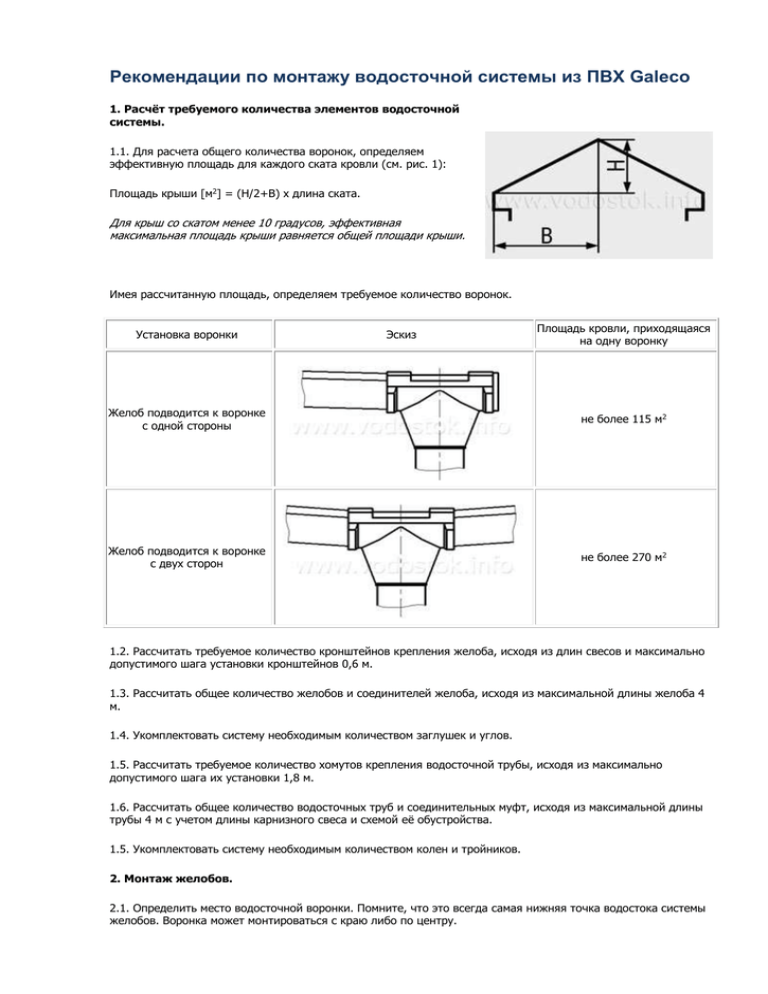

Расчет воронок, заглушек и соединителей

Возвращаясь к нашему примеру, делаем вывод, что применительно к характеристикам нашего дома следует подготовить 4 воронки, 2 заглушки и около 17 соединителей, что зависит от нюансов монтажа. Так, в одних системах крепление углов осуществляется непосредственно к желобу, а в других это процесс реализуется посредством соединителей.

Монтаж систем, доступный с помощью клея, следует проводить с установкой стандартных соединителей и таких, как компенсационные. В случае с последними их применение оправданно, когда длина крыши превышает 8 м.п. Компенсационные соединители – это возможность избежать негативного влияния на целостность системы от линейного расширения желобов под воздействием температур окружающей среды. Применительно к нашему примеру необходимо было бы установить 4 стандартных соединителя и 1 компенсационный.

Внимание! Одна воронка гарантирует беспроблемный прием воды с 10 м.п. желоба. Если же длина стены превышает упомянутый параметр, то необходимо установить 2 воронки на удалении друг от друга в пределах 20 м.п

Если же длина стены превышает упомянутый параметр, то необходимо установить 2 воронки на удалении друг от друга в пределах 20 м.п.

Порядок расчета водостоков Döcke

1. Желоба

N _{желобов} = L ÷ 3,0 м

2. Угловой элемент

N _углов = Количество угловых соединений желобов

3. Кронштейны и удлинители

А) крепление на пластиковые кронштейны:

N _{пластик. кроншт.} = L ÷ 0,6 м + N _{карниз. свесов}

Б) крепление на металлические кронштейны или с использованием удлинителей:

N _{кронштейнов} (N _{удлинителей}) = L ÷ 0,6 м + 2N _{воронок} + N _{соединителей}

При использовании удлинителей необходимо дополнительно приобрести пластиковые кронштейны в количестве по варианту А

4. Заглушки

N _{заглушек} = (N _{карниз. свесов} – N _углов) х 2

5. Колено 45° или 72°

N _колен = 2 х N _{воронок}

6. Воронки*

N _{воронок} = S _ската ÷ 50 м2 (но не менее одной на один скат)

7. Трубы*

N _{водостоков} = (H _стены ÷ 3,0м) х N _{воронок}

8. Наконечники

N _{наконечников} = N _{воронок}

9. Защитная сетка воронки*

N _сеток = N _{воронок}

10. Хомут*

N _{хомутов} = (H _стены ÷ 1,5 м + 1) х N _{воронок}

11. Соединительная муфта*

Н₁

До 3 м

От 3 до 6 м

От 6 до 9 м

Без колен

1

2

3

С коленом

1

2

12. Соединитель желобов*

Длина свеса	До 3 м	До 6 м	До 9 м
Количество соединителей	1	2

Н₁ – Высота от воронки до наконечника, м

H – Высота стены, м

S – Площадь, м2

L – Суммарная длина карнизов, м

N – Количество, шт

Расчет является ориентировочным и требует уточнения в зависимости от архитектурных особенностей конкретного здания

Шаг 2. Подбираем нужное крепление

Каждый кронштейн подбирается к сечению пластиковой трубы и по определенным параметрам, как способ монтаж, планируемая нагрузка и эстетический момент. Поэтому есть свои кронштейны для желобов с квадратным, трапециевидным, круглым сечением и держатели для труб с необычной формой.

К примеру, стандартное крепление для пластиковых водостоков выглядит так:

Чаще всего для пластиковой водосточной системы используются пластиковые крюки. Вся конструкция кронштейна усиливается вертикальными ребрами, и они способны выдерживать довольно сильные нагрузки.

Но крюки для пластикового водостока не обязательно должны быть изготовлены из такого же материала, металл тоже замечательно подходит:

Но чаще всего пластиковые водостоки  выполняют в виде цилиндра, прямоугольного короба или треугольной призмы:

Всего вариантов крепления водостока из пластика у вас несколько:

Итак, крепление на месте, переходим к установке желобов и вертикальных элементов.
