Как установить точечные светильники в натяжной потолок?

Точечные светильники на натяжных потолках

Осветители-споты экономят место, способны создавать полное и частичное освещение помещения. Для их расположения доступна масса вариантов. В сочетании с люстровым светильником точечные приборы выставляются в форме круга, овала, квадрата или треугольника. Удачно композиционное размещение спотов полукругом, волной и спиралью.

Для использования точечных светильников в качестве основного освещения их размещают шахматным порядком или «клеткой» по периметру комнаты. Более оригинальный вариант – построение узоров из спотов на натяжном потолке.

Светильники выбираются в количестве, обеспечивающем достаточное качество освещенности помещения. Под яркое освещение одному квадратному метру натяжного потолка потребуется оснащение спотами с 15 Вт общей мощности (примерно). При этом для спальни светильников и освещения потребуется меньше, а для кухни – чуть больше.

Точечные осветители неодинаковы – круглой или квадратной формы, с имеющими различные узоры или фактуру пластиковыми и металлическими ободками. Производятся модели спотов плоского и объемного вида, снабженные подвесками или механизмом поворота.

При оснащении лампами и включении света все spot-светильники будут выделять тепло, нагревая натяжную пленку. Чтобы не допустить критического прогрева пленочного полотна, устанавливать в точечные осветители можно лампы накаливания мощностью до 40 Вт, лампы энергосберегающие не мощнее 9 Вт, лампы галогеновые мощности до 35 Вт и светодиодные – до 3 Вт.

Оптимальные дистанции при установке точечных светильников составляют 200 мм от ближайшей стены и 250-300 мм между соседними спотами. Если пленочное полотно спаяно, то расстояние между швом и ближайшим осветительным прибором требуется не менее 150 мм.

Проводка для точечных светильников в системе натяжного потолка

Чаще применяются два типа проводной разводки – параллельная или «звезда». Первый вариант выполняется со скреплением элементов проводки последовательно на приборах освещения или вблизи них при помощи проводников, объединение в цепь ведется через два узла.

Разводка «звездой» заключается в соединении проводов в общей точке, откуда протягиваются кабели к отдельным осветителям. Тот или иной принцип разводки выбирается с учетом удобства эксплуатационного обслуживания и напряжения точечных светильников.

Перед монтажом проводки под осветители-споты следует рассчитать сечение ее составляющих. К примеру, суммарная мощность центральной люстры и шести светильников spot составит около 300 Вт (споты максимально по 40 Вт и люстра 60 Вт). Выполним расчет сечения электрокабеля под эту группу светильников.

Для параллельной схемы разводки. При планируемой установка в шесть спотов и люстру ламп накаливания по 220 В, нужно поделить их расчетную общую мощность (300 Вт) на напряжение лампы накаливания (220 В) – получаем силу тока в 1,36 А. Необходимое сечение электропровода должно быть в 10 раз меньше напряжения и, соответственно, для проводки примерного комплекса осветителей потребуется кабель сечением 0,136 мм2.

Если в светильниках будут использованы двенадцативольтные светодиодные лампы, то, разделив 300 Вт на 12 В, находим расчетную силу тока – 12 А. Для определения сечения кабеля делим 12 А на десять и получаем 1,2 мм2.

Для схемы разводки «звезда». Расчет сечения электропроводки здесь выполняется немного иначе. Мощность в участках соединения проводки вычисляется аналогично параллельной разводке – для 220-вольтных ламп накаливания получаем 1,36 А, поделив 300 Вт на 220 В. Кстати, чтобы найти напряжение на участке каждого осветителя, нужно разделить 50 Вт на 220 В и, в рассматриваемом случае, получив 0,227 А. Но поскольку первый участок в подключении «звезда» будет иметь максимальную мощность, поэтому сечение провода нужно выбирать по его параметрам, т.е. порядка 0,136 мм2 (300 Вт поделенные на 220 В).

Для светодиодных ламп напряжением 12 В, устанавливаемых в точечные светильники с подключением проводки «звездой», расчет выполняется таким порядком. Находим силу тока, деля суммарную мощность светильников на напряжение лампы, т.е. разделив 300 Вт на 12 В и получив 12А.

Далее вычисляем рабочий ток на участках электропроводки около осветителей, поделив 50 А на 12 В – получаем 4,16 А. Отсюда следует, что для участка проводки «коробка-трансформатор» понадобится кабель сечением 0,136 «квадратов», а для следующих участков – сечения 0,416 мм2 (делим вычисленное ранее рабочее напряжение тока вблизи светильников на 10).

Типичные ошибки при установке

Часто при установке светильников не соблюдается расстояние от края отверстия в ПВХ-полотне и багетом. Светильник должен размещаться на удалении от края пленки минимум 25-30 мм.

Нередко перед установкой не обладающие достаточным опытом мастера не примеряют корпус светильника к платформе. При несовпадении диаметров после натяжки потолка могут возникнуть проблемы с монтажом.

Нельзя использовать в качестве дополнительного крепления для питающего кабеля небольшой отрезок ленты — он может повредить оболочку провода. Лучше воспользоваться пластиковым хомутом.

Также ошибкой, влияющей на процесс монтажа, является отсутствие проложенного заранее кабеля для питания светильников.

Разметка

При использовании нивелира, сначала все метки можно сделать внизу, а затем лазером перенести эти точки непосредственно на потолок.

При разметке на полу удобно работать не рулеткой, а заранее изготовленным шаблоном. Например, отрезком плинтуса или пластикового кабель канала, отрезанного определенной длины, соответствующей расстоянию между светоточками.

Чтобы не портить покрытие пола, воспользуйтесь бумажным скотчем.

После натяжки полотна, благодаря отметкам на поверхности пола, будет очень легко перенести все эти места крепежа на уже готовый потолок.

Главное соблюдайте минимальное расстояние от края отверстия в полотне ПВХ пленки и багетом.

Оно должно быть не менее 2,5-3см.

Преимущества и недостатки точечных светильников

В чем же преимущества у спотов перед другими типами потолочных светильников? С их помощью организовывают как общее, так и местное освещение, а также декоративную подсветку в нишах и прочем. Давайте рассмотрим их преимущества:

1. Вы можете собрать схему включения по группам или отдельно для каждой точки. Это, во-первых, даст возможность регулировать освещенность без использования диммеров. Во-вторых, вы экономите электроэнергию, если включаете свет только в той части комнаты, где он нужен.
2. Возможность с помощью группы светильников создать общее яркое основное освещение и в то же время декоративную подсветку.
3. При перегорании одной лампы сильно ситуация по освещению комнаты не изменится, если в ней установлено с десяток точечных светильников. Свои функции освещение продолжит выполнять. Тогда как если вы установите люстру с 3–5 мощными лампами – при перегорании одной будет значительная разница в освещенности.
4. Если встраиваемые точки устанавливаются в подвесной потолок, то вы не теряете высоту комнаты, как это происходит при установке обычной люстры.
5. Устройство спотов простое, поэтому система получается долговечной.

Недостатки:

1. Большие первоначальные вложения. Так как в большинстве ситуаций работа не ограничивается парой светильников, а к ним нужно купить еще и лампочки, выходит немалая сумма.
2. Чтобы покрыть большую площадь светом – нужно увеличивать количество спотов. Не всегда направленный свет это хорошо. Поэтому прежде чем приступать к установке нужно точно определить расстояние между ними, чтобы не было зон с плохой освещенностью.

Инструкция по установке люстры

Для установки люстры предусмотрены следующие приспособления:

• крюк, зафиксированный в плите перекрытия;
• линейная либо крестообразная планка (линейные изделия применяются для фиксации трековых светильников).

Крюк представляет собой метиз с закругленной скобой, вкручивающийся винтовым концом в забитый в плиту перекрытия дюбель.

Данный способ крепления подходит для легких люстр, а для массивных изделий предпочтительно использовать крюки с бабочками, для закрепления которых потребуется просверлить плиту до пустоты, где и расправляются лепестки.

Для плотной фиксации колпака люстры необходимо подготовить основу из фанеры. В середине этой основы просверливается отверстие для проводов и крюка, а крепится данная конструкция по примеру опорной платформы для точечных источников света, на перфоленту.

Монтаж люстры проводят по той же схеме, как и монтаж точечных светильников:

1. в месте крепления осветительного прибора наклеивается пластиковое кольцо;
2. внутри кольца ткань удаляют канцелярским ножом;
3. подтягивают фанерную основу к поверхности натяжного потолка;
4. производится подключение к электропитанию;
5. люстра закрепляется на крюк;
6. декоративная заглушка поднимается до соприкосновения с тканью с упором в фанерное основание.

Технология подвеса люстры с использованием планки более сложная, но общие принципы монтажа сохраняются:

Для крепления накладных планок необходимо предусмотреть основу в виде брусков. Если в качестве подвеса используется одна планка, брусок, размером превышающим планку на 15-20 мм, крепится к плите перекрытия на перфоленте. Если предусмотрен крестовой подвес, к основному бруску, под углом 90 градусов, с помощью угловых крепежей, присоединяют два отрезка. В средней части основания просверливается отверстие для крепежного болта;

• Планка крепится к брускам, одновременно происходит подключение к электропитанию;
• К планкам монтируется корпус люстры;
• Декоративная накладка поднимается к месту крепления, маскируя провода и планку.

Это интересно: Как установить люстру на потолок, правильно прикрутить, сделать монтаж, при необходимости перенести люстру на натяжной потолок, смотрите фотографии и видео: объясняем все нюансы

Видеоролики об установке точечных светильников

В этом видео показан весь процесс установки точечного светильника с момента разметки и до включенного светильника:

Этапы подключения точечных светильников в ролике:

Точечные светильники являются сберегающими электроэнергию приборами в сравнение с остальными видами. Процесс их установки отличается своей простотой, как на подвесной, так и натяжной потолок. При самостоятельной установке точечных светильников в любом помещении необходимо предварительно рассчитывать все параметры, соблюдать последовательность выполнения всех работ и проявлять терпение, чтобы полученное освещение было качественным и безопасным.

Лампы с цоколем: G9, G6.35 или G4

Небольшие, легкие лампочки, с цоколями G9, G6.35 или G4, за счет низкого веса, держаться за счет разъема светильника, механизм которых подпружинен и надежно удерживает контакты ламп.

Для замены лампочки в таком точечном светильнике достаточно потянуть за неё, и она легко выйдет из разъема. Таким же образом, только в обратном порядке, устанавливается новая.

Если же в вашем натяжном потолке установлены точечные светильники с разъемами для ламп: GU4 или GU5.3, то их замена существенно отличается от описанных выше, ведь подобные лампы удерживаются в светильнике за счет дополнительных, зачастую съемных элементов корпуса – кольцах, пружинах и т.д.

Материалы и приспособления

Для установки и подключения точечных осветительных приборов потребуются такие материалы и инструменты:

• плоскогубцы с длинным носиком;
• рулетка строительная;
• канцелярский нож;
• отвёртка обычная и с индикатором;
• нож для зачистки проводов;
• провод ВВгнг 3х1,5 мм2;
• перфорируемая монтажная лента;
• электрические зажимы;
• перфоратор;
• термокольца;
• дюбеля.

Изготовление закладной для светильника

Закладные для точечных светильников

В самом начале установки светильников изготавливается закладная. Для таких целей существуют уже готовые изделия:

• универсальные;
• для конкретного диаметра.

В универсальных изделиях вырезается отверстие в соответствии с диаметром фонаря. После того, ещё внизу, к ней примеряется корпус, чтобы избежать внезапных проблем при натяжке потолочного полотна.

Вымеряется самое большое расстояние между нижним краем профиля и базовым потолком. Нужно это для того, чтобы отрезать перфорированную ленту необходимой длины.

Далее нужно выгнуть отрезанную перфоленту, придав ей П-образную форму. Размеры напрямую зависят от диаметра используемых светильников. Далее лента крепится к закладной посредством небольших саморезов («клопов»).

После сборки вся конструкция крепится к основному потолку. Перфоратором бурятся отверстия, согласно ранее выполненной разметке, и закладная платформа прикручивается посредством дюбелей.

Подключение кабеля

Проводка под точечное освещение

Питающий кабель маркировки ВВГнг прокладывается перед натяжкой полотна в соответствии с трассой размещения светоточек. Минимальный показатель сечения кабеля составляет 1,5 мм2. Меньше использовать нельзя даже при небольших нагрузках.

В месте размещения осветительного прибора необходимо оставить запас кабеля в форме небольшой петли (её в дальнейшем разрезают). Данная петля должна опуститься на уровень не меньше 10 см от уже готового потолка.

Клеммники и прокалывающие зажимы

Петля из кабеля разрезается пополам, с проводов снимается защитная изоляция на 10 мм и они соединяются обратно посредством клеммника. Свободная оставшаяся клемма будет служить для подсоединения питающего кабеля с самой светоточки. Такой тип подключения именуют параллельным.

Если вместо клеммников использовать прокалывающие зажимы, петлю из кабеля резать не нужно. При их применении с кабеля снимается только верхняя защитная оболочка, внутренние жилы остаются цельными. Их необходимо завести в прокалывающий зажим, в верхнюю его часть, и защёлкнуть устройство. Интегрированные ножи автоматически прокалывают изоляционный слой, формируя надёжный контакт. Провода на светоточку подсоединяются к нижней части зажима таким же методом.

Монтаж термокольца

Термокольцо защищает потолок от перегрева и позволяет аккуратно вырезать отверстие под светильник

После подсоединения кабелей на полотно необходимо поставить термокольцо нужного диаметра, используя для этого специальный клей. Изготавливаются эти кольца из пластика термостойкого типа. Он способен краткосрочно выдержать температуру до +90 градусов.

Основных функций у термокольца две:

• защита полотна от температурного воздействия осветительных приборов;
• механическая защита – перед тем как в натяжном потолке сделать отверстие под точечный светильник, обязательно нужно приклеить термокольцо, оно не позволит полотну разойтись в местах реза.

Клей наносится равномерно по всему периметру кольца. Не проклеенных участков оставаться не должно. Не нужно водить пальцем по кольцу в момент его прижима к потолку, из-за клея оно может съехать в сторону. Хватит простого прижатия.

Затем аккуратно при помощи канцелярского ножа полотно протыкается и внутри кольца вырезается дырка.

Выбор проводов

Выбор проводников является также достаточно серьезным моментом, на который необходимо обращать внимание. Для начала требуется определиться, каким будет провод — медным или алюминиевым

Его необходимо приобретать таким же, как и основная проводка в помещении.

Перед покупкой также требуется заранее знать сечение провода. Этот параметр зависит от мощности всех светильников, поэтому необходимо сплюсовать мощности всех ламп.

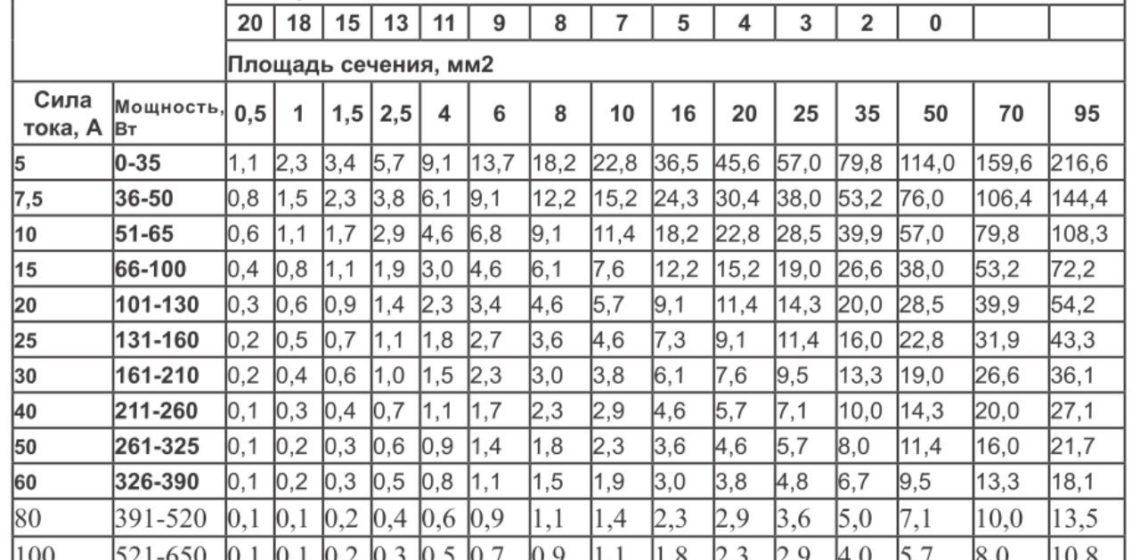

Сечение провода выбирается исходя из приведенной ниже таблицы.

Таблица, при помощи которой выполняется подбор оптимально подходящего сечения провода

Так как все лампы работают от 12 Вольт, требуется правильно подобрать трансформаторы по мощности. Идеальным вариантом будет, если на каждую лампу отдельно устанавливается трансформатор. Но при большом количестве ламп можно использовать трансформаторы большой мощности, так как использование значительного количества этих приборов повлечёт за собой дополнительные затраты.

Что необходимо для установки

Из материала понадобятся следующие элементы: точечные светильники; лампы; провод питающий; клеммники или гильзы для соединения проводов; изоляционная термоусадка, изолента; выключатель.

Желательно подбирать светильники одного типа для каждого типа освещения. Соответственно к типу конструкции закупаются сами лампы необходимого количества

Важно строго проверять наличие светоотражающего слоя по конусу в основании цоколя для ламп накаливания и технические характеристики в соответствии с требованиями к светильнику

Для подвесных потолков используются лампы 40 Вт, более мощные будут значительно нагревать материал подвесного потолка и могут привести к порче конструкции или даже пожару. Галогеновые и светодиодные варианты осветительных элементов подбираются по мощности и спектру выдаваемого света.

Провод подбирается в зависимости от материала, из которого выполнен подвесной потолок. Так для гипсокартона, который является огнеупорным материалом, подойдет обычный двухжильный или трехжильный провод ВВГ-2(3)х1,5. Для таких материалов, как МДФ или пластик, необходимо подобрать пожаробезопасный вариант провода РКГМ.

Провод должен быть мягким, то есть каждая жила представлена множеством мелких жилок, объединенных под одной изоляцией. Для соединения проводов и подключения к ним светильников можно использовать специальные клеммники, которые продаются в любом хозяйственном магазине.

Однако болтовое соединение является обслуживаемым. Потребуется как минимум два раза в год проверять затяжку прижимных болтов. В ином случае в месте контакта клеммники и провода могут начать нагреваться и обугливаться. Более надежным и долговечным вариантом является фиксация с помощью медных или меднолуженных гильз.

Предохранить места соединения необходимо с помощью изоленты или же используя специальную термоусадочную трубку для изоляции питающих проводов.

Материалы для монтажа светильников

Перед тем, как начать монтаж светильников, проверьте на наличие:

Светильника с готовыми креплениями;
Электрический привод;
Лампы (важно, чтобы они соответствовали цоколю у светильника);
Гильзы или клеммники для соединения проводов;
Стандартная изолента;
Выключатель для светильников.

При покупке светильника в магазине выберите светильники одного типа. Например, вы знаете, что вам не хватит мощности главной люстры и придется докупить к ней еще несколько небольших точечных светильников: выберите варианты из одной коллекции. Так вы избежите разнобоя в дизайне и вам будет легче начать монтаж освещения.

Обязательно проверьте, есть ли светоотражающий слой по специальному конусу колбы у них. Уточните на их соответствие с техническими характеристиками светильников.

Мощность ламп не должна превышать 40 ватт. Если вы выберите такую мощность, то светильник не будет перегреваться и гипсокартон вокруг него останется в сохранности. А лучше для этой цели подходят светодиодные и галогеновые лампы: вам останется лишь подобрать их по мощности излучения.

Так же уделите внимание подбору провода, а лучше при покупке проконсультируйтесь по этому вопросу со специалистами. Если ваш потолок гипсокартонный, то отлично подходит 2-х жильные ВВГ-2х1.5

Не забудьте приобрести в специализированном магазине клеммники: за ними нужно будет следить и после завершения установки. Со временем они без обслуживания нагреваются, поэтому необходимо периодически подтягивать их болты.

Инструменты

Для монтажа потолочных светильников своими руками вам понадобятся следующие инструменты:

1. дрель;
2. распределительные коробы;
3. кабель выбранной длины;
4. отвёртка;
5. нож строительный;
6. пассатижи;
7. клеммники.

Некоторые из перечисленных инструментов обычно есть в каждом доме.

Инструменты для монтажа светильников

Этапы установки точечных светильников

Процесс подключения сводится к последовательному выполнению следующих этапов:

Этапы подключения точечного светильника.

• проектирование и разметка;
• прокладка и протяжка кабелей в места монтажа;
• выполнение отверстий и подключение;
• тестирование подключений.

Подобная подробная разбивка на этапы связана с тем, что часть работ должна быть выполнена при формировании потолочного покрытия.

Планирование мест расположения светильников производят до того, как произвести обшивку его отделочным материалом, то есть в процессе монтажа каркаса.

Проектирование приобретает особый смысл при наличии нескольких уровней у потолка. В этом случае необходимо предусмотреть прокладку проводки в места крепления светильников на каждом из уровней, учитывая распределение светового потока. Светильники, которые расположены в пределах одного уровня, должны собой образовывать один единый контур.

При планировании количества точечных светильников, которые обеспечат требуемую освещенность пространства, необходимо учесть, что расстояние от стены до них должно составлять не более 60 см, а расстояние между центрами — 25-30 см. При этом светильник от каркаса должен отстоять не менее чем на 30 см. Если светильник расположить ближе к каркасу, то установка его на конечном этапе может быть затруднена.

Устройство светильника.

Наличие и расположение остальных осветительных приборов в помещении оказывает влияние на окончательное количество светильников. Точечный светильник может быть оснащен механизмом поворота, с помощью которого направление потока света может быть изменено. Поэтому они могут быть отведены при использовании нескольких светильников одновременно.

Проводка прокладывается на этапе установки каркаса. Она укладывается в специальные короба или закрепляется на нем таким образом, чтобы при выполнении отверстий под споты ее достать не составило труда. Если с выбором мест для установки точечных светильников в процессе монтажа каркаса не представляется возможным, то можно проложить кабель только к 1 светильнику. А каждый следующий точечный светильник присоединять к предыдущему, протягивая провод уже в смонтированном потолочном покрытии. Но такой способ прокладки проводки несколько нарушает технику безопасности, так как провода остаются лежать непосредственно на поверхности подвесного потолка.

Кабель при прокладке по каркасу или в защитных коробах можно использовать с 2 или 3 жилами. Петля для крепления каждого точечного светильника оставляется величиной в 10-15 см. Она прикрепляется к каркасу недалеко от места размещения точечного светильника при помощи пластиковой стяжки. Но крепление не должно быть плотным, чтобы не вызывать затруднений при ее демонтаже при окончательном подключении.

Просверливание отверстий под каждый точечный светильник осуществляется по окончании выполнения монтажа потолка. Правильное проектирование мест размещения спотов позволяет избежать их расположения на металлических элементах каркаса. Кроме того, если точечный светильник располагается на стыке между обшивочными листами, то его следует перенести или перераспределить листы таким образом, чтобы стык был перенесен на требуемое расстояние.

Схема подключения нескольких групп светильников.

Отверстия просверливаются дрелью со специальной насадкой — кольцевой пилой, центральное сверло которой устанавливается в центр расположения светильника. Образуется идеально ровный круг, что позволяет избежать ненужных зазоров. Диаметр такой пилы должен быть меньше соответствующего внешнего размера светильника на 3-4 мм, но больше на 3-4 мм, чем внутренние размеры.

После того как все отверстия просверлены, необходимо достать петлю провода, которая была оставлена для крепления спота. Если такие петли не были выполнены или проводка под каждый точечный светильник не подведена, то необходимо протянуть кабель к ним. Протягивание провода необходимо начинать с крайнего светильника, постепенно перемещаясь далее по линии их монтажа. Это можно сделать при помощи крюка, который изготавливается из прочной проволоки.

Разновидности светильников

Точечные осветительные элементы подразделяются на несколько видов. Различают:

• накладные;
• встраиваемые модели.

Приборы, относящиеся к первому типу, фиксируются с помощью специальных элементов — клипс. Это позволяет устанавливать накладные точечные светильники на вертикальные и горизонтальные поверхности из кирпича, бетона или гипсокартона. Декоративная часть этих приборов располагается снаружи, чем они и отличаются от встраиваемых элементов. Такие светильники смотрятся более массивно, поэтому не всегда подходят для применения в малометражных помещениях. Однако их главным преимуществом является обширный выбор дизайна. Сегодня можно найти накладные светильники со стеклянными плафонами, декорированными различными узорами, а также с хрустальными подвесками или декором в виде листьев и цветов.

Встроенные точечные светильники делятся на несколько видов. Различают:

• люминесцентные;
• светодиодные;
• галогенные приборы.

Каждый из них отличается своими эксплуатационными свойствами. Основным достоинством люминесцентных моделей является энергосберегающий принцип работы. Эти светильники позволяют сэкономить 80% электроэнергии сравнительно с лампами накаливания. Но делая выбор в пользу данных осветительных приборов, следует учитывать что лампы, которыми они оборудуются, содержат ртутные пары

Концентрация этого вещества очень незначительна, но при работе с этими светильниками нужно проявлять осторожность

К достоинствам галогеновых приборов следует отнести экологическую безопасность и длительный срок эксплуатации. Они излучают яркий, максимально приближенный к естественному освещению свет. Кроме этого галогенные модели позволяют получить большое разнообразие цветов. Характеризуя эксплуатационные качества этих приборов, следует упомянуть также об их определенном недостатке. Галогеновые светильники не являются энергосберегающими. Сэкономить электроэнергию с их помощью не удастся. Также они могут повредиться в результате перепада напряжения.

Точечные светодиодные светильники по энергосбережению опережают люминесцентные приборы. Данные модели имеют стеклянные или пластиковые рассеиватели. Под ними располагаются светодиоды, которые и обеспечивают освещение. Светодиодные приборы могут излучать белый свет (он подразделяется на холодное и теплое свечение) и цветной (желтый, синий или красный). Они выдерживают перепады напряжения до 60 В. Но стоят такие светильники на порядок дороже галогеновых и люминесцентных моделей.

Точечные светильники. Фото:
