Установка точечных светильников на потолок: рассмотрим пример подключения

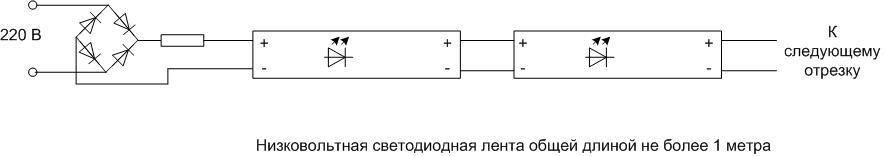

Монтирование ленты и подключение к сети

Как варианта светодиодного светильника часто применяют лед-полоску. Несмотря на кажущуюся простоту, ее монтаж также имеет свои особенности. Как правило, ее устанавливаются либо под полотно натяжного потолка, либо под короба навесной конструкции. Основной эффект ее применения – зонирование отдельных областей, подчеркивание рельефа и создание однородной внутренней подсветки на определенном участке или по всей поверхности.

Рассмотрим простейший пример того, как повесить лед-полоску под навесной потолок:

  1. После того как подсчитано количество светильников, проводки и оборудования, выполняется разметка.
  2. Далее с помощью саморезов или дюбелей к потолку крепится алюминиевый П-профиль или уголок для размещения лед-полоски.
  3. На него наклеивается светодиодная лента.
  4. Монтируется и подсоединяется проводка, трансформатор и дополнительное оборудование.
  5. Устанавливаются крепежные элементы для потолка.
  6. Прикручиваются листы гипсокартона или натягивается навесная ткань.

Прежде чем выполнять финишный монтаж потолочной поверхности, нужно провести контрольную проверку установленной системы подсветки

Также рекомендуется по возможности выбирать место размещения лед-прибора и важного оборудования так, чтобы в случае необходимости их можно было заменить

Пример монтажа светодиодной ленты в короб натяжного потолка приведен на следующем изображении:

Как правильно расположить и соединить светильники

После того, как потолок обшит, можно распределить светильники, ввиду того, что при проектировании каркаса уже учтено расположение точечных спотов.

необходимо учитывать прохождение швов на подвесном потолке, особенно при выборе пластиковой или алюминиевой обшивки каркаса потолка. Светильники лучше всего не устанавливать на стыках.

Основное освещение

Как основное освещение в жилых комнатах светильники располагаются в шахматном порядке. Специалисты рекомендуют продольный монтаж точечных светильников по прямым линиям строго перпендикулярно к окнам, интервал между лампами от 80 до 100 см, на расстоянии 60 см от стен. Для того чтобы добиться требуемой яркости освещения можно комбинировать обе схемы монтажа спотов.

Схема подсветки

При выборе схемы расположения светильников в качестве подсветки отдельных зон необходимо установить споты при максимальном расстоянии 80 см между ними, и в 40 см от стены. Чаще всего подсветка выполняется зонально в местах отдыха, для чтения книг, периодики или для занятий хобби:  вязание, рисование, шитье и прочее.

Светодиодную ленту

Светодиодная лента обеспечивает подсветку помещения в выбранных зонах, то есть устанавливается в комнате в местах отдыха, создавая приглушенный свет. Свет от светодиодных лент очень полезен и мягок для уставших глаз, если человек много работает за компьютером.

Выбор места установки

При монтаже подсветки можно установить ее по периметру комнаты. Для более удобного расположения освещения лучше всего проконсультироваться со специалистом.

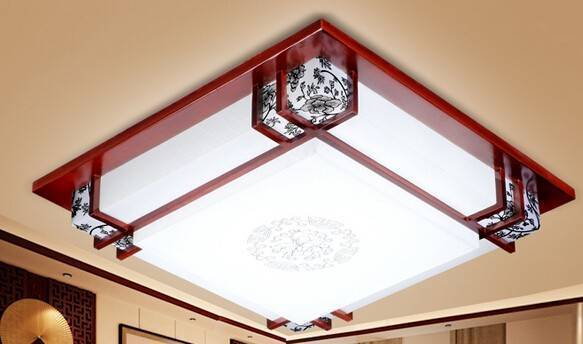

Фиксация люстры

Люстру монтируют разными способами.

На крюк

Такой способ установки люстры используется чаще всего. Алгоритм работ будет следующим:

  • крюк зафиксируйте на строительном основании, протестируйте его надежность с помощью подвешивания груза;
  • проведите кабель;
  • после установки проводки следует зафиксировать полотно на каркасе;
  • выполните разметку, чтобы понять, в каком месте расположен крюк;
  • клеем на полотне зафиксируйте термокольцо по центру разметки;
  • прорежьте отверстие в материале.

После этого можно устанавливать люстру, подвесив прибор на крюк.

Использование планки

Еще один способ установки прибора на конструкции – с помощью потолочной планки. Для этого нужно придерживаться такой последовательности действий:

  • определите место фиксации люстры;
  • выполните замер длины планки и диаметра чаши устройства;
  • сделайте деревянный брус соответствующих габаритов, при этом, чтобы осветительный прибор всегда был зафиксирован в одном положении и не качался, сделайте длину бруса немного больше, чем диаметр чаши люстры;
  • закрепите брус;
  • проложите электрические провода;
  • установите материал конструкции на каркасе;
  • поставьте отметку на пленке или ткани того места, где будет установлена люстра;
  • с помощью клея на полотне зафиксируйте термокольцо по центру разметки;
  • вырежьте центр термокольца для фиксации прибора;
  • в центре установленного бруса зафиксируйте крепление, на котором монтируется осветительный прибор;
  • установите люстру.

В этом случае следует придерживаться правил, как при установке люстры с помощью планки, но к брусу следует прикрепить фанеру. Ее диаметр должен быть немного больше, чем габариты чаши люстры.

Еще один вариант фиксации крупногабаритного прибора – крепеж фанеры на систему подвесов.

Крепление люстры на платформу

Подключение точечных светильников на 12 В

Подключение встраиваемых светильников со светодиодами на 12 В отличается от обычного варианта тем, что в системе есть преобразователь. Он понижает напряжение и подает его на лампы.

Провод фазы нужно вначале завести на выключатель, от него пустить на преобразователь. Ноль следует завести напрямую в блок, а от него уже распределить по светильниками, так же сделать и с фазой. Земля ведется напрямую к оборудованию, через блок она не идет.

Схема подключения с трансформатором на 12 В.

Если нужно подключить свет через двойной переключатель, нужно использовать 2 преобразователя. Если надо реализовать несколько режимов, лучше поставить диммер.

В этом видео рассказывается, как правильно сделать электропроводку для точечных светильников.

Как подобрать трансформатор

Чтобы светодиодные точечные светильники работали нормально, нужно правильно определить мощность драйвера. Для этого вначале надо суммировать показатели всех ламп. К результату добавить примерно 20% запаса. Например, если общая мощность светильников 200 Вт, то трансформатор нужно поставить на 240-250 Вт.

Если ламп много и нужен мощный преобразователь, проще распределить нагрузку на два драйвера. Это выйдет дешевле чем один, но мощный. Кроме того, вы сэкономите место, так как с ростом мощности размеры корпуса сильно увеличиваются.

Подключить точечные светильники самостоятельно не составит труда, если разобраться со способом их установки и подобрать правильную схему. Главное – использовать качественный кабель и делать соединения максимально надежными.

Что необходимо для установки

Из материала понадобятся следующие элементы: точечные светильники; лампы; провод питающий; клеммники или гильзы для соединения проводов; изоляционная термоусадка, изолента; выключатель.

Желательно подбирать светильники одного типа для каждого типа освещения. Соответственно к типу конструкции закупаются сами лампы необходимого количества

Важно строго проверять наличие светоотражающего слоя по конусу в основании цоколя для ламп накаливания и технические характеристики в соответствии с требованиями к светильнику

Для подвесных потолков используются лампы 40 Вт, более мощные будут значительно нагревать материал подвесного потолка и могут привести к порче конструкции или даже пожару. Галогеновые и светодиодные варианты осветительных элементов подбираются по мощности и спектру выдаваемого света.

Провод подбирается в зависимости от материала, из которого выполнен подвесной потолок. Так для гипсокартона, который является огнеупорным материалом, подойдет обычный двухжильный или трехжильный провод ВВГ-2(3)х1,5. Для таких материалов, как МДФ или пластик, необходимо подобрать пожаробезопасный вариант провода РКГМ.

Провод должен быть мягким, то есть каждая жила представлена множеством мелких жилок, объединенных под одной изоляцией. Для соединения проводов и подключения к ним светильников можно использовать специальные клеммники, которые продаются в любом хозяйственном магазине.

Однако болтовое соединение является обслуживаемым. Потребуется как минимум два раза в год проверять затяжку прижимных болтов. В ином случае в месте контакта клеммники и провода могут начать нагреваться и обугливаться. Более надежным и долговечным вариантом является фиксация с помощью медных или меднолуженных гильз.

Предохранить места соединения необходимо с помощью изоленты или же используя специальную термоусадочную трубку для изоляции питающих проводов.

Материалы для монтажа светильников

Перед тем, как начать монтаж светильников, проверьте на наличие:

Светильника с готовыми креплениями; Электрический привод; Лампы (важно, чтобы они соответствовали цоколю у светильника); Гильзы или клеммники для соединения проводов; Стандартная изолента; Выключатель для светильников. При покупке светильника в магазине выберите светильники одного типа

Например, вы знаете, что вам не хватит мощности главной люстры и придется докупить к ней еще несколько небольших точечных светильников: выберите варианты из одной коллекции. Так вы избежите разнобоя в дизайне и вам будет легче начать монтаж освещения

При покупке светильника в магазине выберите светильники одного типа. Например, вы знаете, что вам не хватит мощности главной люстры и придется докупить к ней еще несколько небольших точечных светильников: выберите варианты из одной коллекции. Так вы избежите разнобоя в дизайне и вам будет легче начать монтаж освещения.

Обязательно проверьте, есть ли светоотражающий слой по специальному конусу колбы у них. Уточните на их соответствие с техническими характеристиками светильников.

Мощность ламп не должна превышать 40 ватт. Если вы выберите такую мощность, то светильник не будет перегреваться и гипсокартон вокруг него останется в сохранности. А лучше для этой цели подходят светодиодные и галогеновые лампы: вам останется лишь подобрать их по мощности излучения.

Так же уделите внимание подбору провода, а лучше при покупке проконсультируйтесь по этому вопросу со специалистами. Если ваш потолок гипсокартонный, то отлично подходит 2-х жильные ВВГ-2х1.5. Не забудьте приобрести в специализированном магазине клеммники: за ними нужно будет следить и после завершения установки

Со временем они без обслуживания нагреваются, поэтому необходимо периодически подтягивать их болты

Не забудьте приобрести в специализированном магазине клеммники: за ними нужно будет следить и после завершения установки. Со временем они без обслуживания нагреваются, поэтому необходимо периодически подтягивать их болты.

Инструменты

Для монтажа потолочных светильников своими руками вам понадобятся следующие инструменты:

  1. дрель;
  2. распределительные коробы;
  3. кабель выбранной длины;
  4. отвёртка;
  5. нож строительный;
  6. пассатижи;
  7. клеммники.

Некоторые из перечисленных инструментов обычно есть в каждом доме.

Инструменты для монтажа светильников

Схема подключения

Если владелец дома проводит электричество своими руками, то перед тем как подключать потолочные светильники, он должен заранее предусмотреть места для всех осветительных устройств и только потом начинать подключение. Выбор места и схема проводки зависят от следующих факторов:

  • размеров помещения;
  • планировки;
  • установки мебели.

Если в доме перекрытия высокие, можно подключать не потолочный светильник, а навесной. Как правило, есть один способ, как подключить потолочные светильники. Для этого достаточно подсоединить соответствующие провода, изолировать их, затем установить на потолке специальные приспособления, которые входят в комплект к светильнику. И совсем другое дело, если вопрос касается подключения потолочных точечных светильников.

Сегодня производителями предлагаются самые разные осветительные приборы, подключение которых от люстры по своей сложности мало чем отличается. Наиболее популярным вариантом принято считать точечный светильник, которые не только обеспечивает хорошее освещение, но и отличается экономностью употребления электроэнергии. Такой светильник предполагает использование разных ламп, хотя наиболее предпочтительны светодиодные, которые отличаются большей эффективностью и существенной экономией электроэнергии.

Для подсоединения точечных светильников может быть использована уже не одна схема, а несколько различных вариантов, таких как:

  • последовательная схема подключения – в этом случае подключение светильников в подвесном потолке осуществляется только на один провод, то есть в этом случае подсоединение осуществляется подряд для нескольких отдельных ламп: плюсом такой схемы является простота монтажа, а минусом — необходимость подключения выпрямителей в цепи, поскольку в противном случае напряжение подается неравномерно и лампочки начинают перегорать друг за другом;
  • вторая схема подключения точечных светильников на подвесных или натяжных потолках состоит в том, что каждую лампу подключают на свой отдельный провод, идущий от распределительной коробки: в этом случае также требуется выпрямитель, однако безопасность и надежность такого подключения намного выше.

Виды светильников и рекомендуемая мощность ламп

По способу установки точечные приборы освещения подразделяются на два типа:

  1. Встраиваемые. Основная часть устройства скрывается за полотном. Нижний край находится на одной высоте с потолком и не выступает за него. Общий уровень конструкции из-за этого немного опускается. При таком расположении споты менее заметны, но поток света получается более узконаправленным. Лампа и полотно вокруг неё сильнее нагревается и дольше остывает.
  2. Накладные. Светильник закрепляется на уровне потолка, а корпус находится ниже. При наружном расположении прибор заметнее, зато быстрее охлаждается и равномернее освещает пространство. Такой тип безопаснее в использовании.

Корпус делают из разных материалов: стекла, хрусталя, алюминия, гипса, пластика. Форма может быть круглой, квадратной или прямоугольной. Чтобы выбрать внешний вид, учитывают общую стилистику комнаты. Желательно приобретать светильники, предназначенные именно для натяжных потолков. Их конструируют таким образом, чтобы лучи не просвечивали через полотно вокруг. Гипсокартон — более плотный материал, поэтому у подвесных потолков подобных проблем нет.

Лампочки бывают нескольких типов:

  1. Лампы накаливания. Почти не используются с натяжным потолком, так как сильно нагреваются.
  2. Галогеновые. Относительно дорогой вариант и тоже выделяют много тепла.
  3. Энергосберегающие. Удобны там, где требуется постоянное освещение, а при частом включении потребляют много электричества.
  4. Светодиодные. Экономичные и долговечные, практически не нагреваются.

Самые распространённые типы цоколя:

  • G5.3 (для галогеновых и светодиодных ламп);
  • GX53 (led и энергосберегающие);
  • G9 (галогенные и светодиодные для накладных светильников).

Раньше выпускали только лампочки, работающие от напряжения 12В. Для подключения к сети питания требовался трансформатор. Сейчас в продаже есть лампы, которые работаю напрямую от 220В.

Модная тенденция

Современные технологии, которые нашли успешное применение в осветительных приборах, сегодня позволяют использовать самые разнообразные функциональные и дизайнерские приемы. Одним из самых популярных тенденций современного мира – светильники, предназначенные для мебели. Их разнообразие столь велико, что каждый человек сможет выбрать для себя именно тот вариант, который идеальным образом впишется не только в само помещение, но и в созданный своими руками интерьер. Наиболее часто мебельные осветительные модели встречаются в следующих местах:

  • навесные полки в комнатах;
  • шкаф-купе;
  • навесная кухонная гарнитура.

Мебельные светильники на кухне

Правильно подобрав осветительный прибор, вы сможете наилучшим образом вписать его в интерьер не только кухни, но и любого другого домашнего помещения. Главное здесь, чтобы мебельные светильники выполняли свое функциональное предназначение.

Монтажточечного и светодиодного освещения

Схема подключения точечных потолочных светильников так же не представляет особых сложностей. При установке соблюдайте расстояние (минимум 10 см) между базовым и подвесным потолочным покрытием.

Правильный монтаж осветительных приборов закроет все соединения проводки. Не будут видны корпуса.

Для точечных потолочных приборов необходимо определённое напряжение. Для этого используется несколько трансформаторов, которые понижают напряжение и не влияют на потолочное полотно.

Подключение:

  • простой монтаж — подключается на один провод несколько лампочек, идущих отдельно. Чтобы исключить перегорание лампочек, позаботьтесь о выпрямителях в цепи;
  • ещё вариант. От распределительного короба идёт подключение по отдельному проводу к каждой лампочке. В этом случае выпрямитель не понадобится.

Подключение светодиодных потолочных светильников не требует особых навыков. Установку не сложно выполнить самостоятельно.

Светодиодные осветительные потолочные приборы отличаются от других вариантов тем, что светодиоды вмонтированы прямо в корпус светильника. Если лампочка перестала работать, то заменить её не получится — нужна полная замена вышедшего из строя светильника.

Чтобы подключить светодиодные светильники на потолке, нужно рассчитать их количество и определить место на потолке. На схеме должно быть как соединить лампочки в подвесном потолке. Выбирайте лампочки с учётом мощности.

Подключение светодиодов нельзя назвать лёгким. Как выполнять:

  1. в подвесном полотне сделать отверстия для разъёмов светодиодов;
  2. после подключения проводов, закрепите их дюбелями к базовой поверхности;
  3. соединение всех светильников должно быть проводиться многожильным проводом и по схеме. Спаивать провода нужно до установки подвесного покрытия;
  4. после подключения к сети, закрепите светодиоды к потолку путём защёлкивания.

Следите, чтобы лампочки сильно не нагревались. Иначе может повредиться потолочное полотно.

Монтаж светильника в потолок

Далее нужно выровнять закладную. Захватываете ее пальцами и вытягиваете на перфоленте вниз так, чтобы она подошла вплотную к натяжному потолку, но при этом не давила на него.

Изначально закладные выставляются на уровне профиля. После натяжения полотна, наклейки колец и вырезания отверстий они выводятся на уровень с полотном (вытягиваются или вдавливаются).

Если вы сделаете закладную даже на 1-2мм выше уровня багета, то это не правильно. Полотно в зависимости от площади всегда провисает на 1-3см и соответственно, если закладная будет выше профиля, или на его уровне, светильник получится как бы вдавленным.

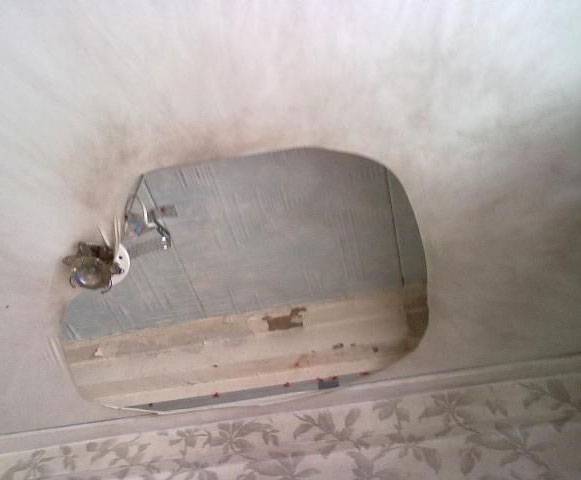

Может даже образоваться эффект набухания потолка из-за протечки воды у соседей сверху.

Это очень не красиво смотрится. Особенно на глянцевых потолках.

Для каждого вида лампочек рекомендуется разная высота опускания полотна от базового:

для GX-53 – 35-50мм

для E-27 – 100мм

для MR-16 – 60-70мм

для светильников с цоколем G9 – 40мм

Рекомендуемая мощность лампочек – не более 40Вт. Иначе можно легко повредить ПВХ пленку. В первую очередь это относится к галогенным моделям. Вот какие бывают последствия.

Далее выпускаете наружу провода питания и через клеммники Wago подключаете фазу и ноль к проводам вашего светильника.

Если проводка выполнена гибкими проводами с многопроволочными жилами, то для обеспечения надежного контакта их необходимо либо залудить, либо обжать наконечниками НШВИ.

Однако можно обойтись и без этого, достаточно воспользоваться клеммниками Ваго специальной серии №221, 222 (с флажками) , которые предназначены как для гибких, так и для многожильных проводов.

При трехжильном питающем кабеле, 3-ю жилу заземления нужно подключать на корпус светильника. Если он у вас пластиковый, а не металлический, то просто оставляете ее не задействованной.

Подключение светильников к сети электроснабжения

Точечные светильник для натяжных потолков могут быть подключены двумя способами: с питанием 220 и 12 В.

У каждой из этих схем есть как свои недостатки, так и преимущества.

Выбор же между ними следует делать еще до того, как начнется монтаж натяжного потолка. Обосновывается это требование тем, что электропроводка, а также все вспомогательное электрооборудование должно быть уложено еще до того, как будет натянуто потолочное полотно.

Потом до электрики будет уже попросту не добраться без демонтажа полотна.

Подключение по линии 220 В – это наиболее простая схема, целиком и полностью повторяющая подключение обычных светильников на традиционном потолке. Провод «рабочий ноль» идет непосредственно к светильникам, а «фазный» проходит через выключатель. При этом светильники можно объединять в группы, для управления которыми достаточно лишь воспользоваться многоклавишным выключателем.

Преимущества подключения по линии 220 В:

  • элементарная схема электропроводки;
  • нет ограничений для протяженность линии;
  • возможность применять провод малого сечения, т.к. сила тока сравнительно мала.

Недостатки подобной схемы:

  • лампы имеют не самый рекордный срок службы;
  • высокое напряжение представляет собой опасность.

Подключение светильников, рассчитанных на 12 В более привлекательно в плане безопасности. Кроме того, низковольтные источники света обладают более долгим сроком службы, чем их высоковольтные аналоги. Однако схем подключения в этом случае будет чуть более сложной, поскольку в нее должен быть включен электронный источник питания.

Достоинства подключения по 12 В следующие:

  • полная безопасность,
  • наличие встроенных систем защиты от коротких замыканий,
  • долгий срок службы всех приборов.

Выбирая источник питания на 12 В, следует обратить внимание на его мощность, выходное напряжении и силу выходного тока. Выходные параметры должны соответствовать планируемой потребляемой нагрузке

Особенно это важно, если применяются галогенные лампы. Мощность источника должна быть не меньшей, чем у всех ламп в системе освещения. Выходные параметры должны соответствовать планируемой потребляемой нагрузке

Особенно это важно, если применяются галогенные лампы. Мощность источника должна быть не меньшей, чем у всех ламп в системе освещения

Выходные параметры должны соответствовать планируемой потребляемой нагрузке

Особенно это важно, если применяются галогенные лампы. Мощность источника должна быть не меньшей, чем у всех ламп в системе освещения

Если мощности у имеющихся в продаже источников питания не будет хватать, то лучше всего разбить светильники на две группы и запитать их отдельно через трансформаторы чуть меньшей мощности.

Как видно, самостоятельный монтаж светильников для натяжного потолка и их подключение к сети – дело вполне посильное даже начинающему мастеру. И сложность монтажа совершенно не зависит от площади потолка и его конструкции.

Даже причудливые и оригинальные многоуровневые натяжные потолки можно самостоятельно снабдить не менее оригинальными светильниками.

К тому же, технологии бытового освещения не стоят на месте. Постепенно появляются модели светильников, ранее требовавших установки дополнительного оборудования, а теперь же выпускаемые в корпусах стандартных типоразмеров. Так случилось и с галогенными, и со светодиодными источниками света. Поэтому создание уникальной системы освещения на базе натяжного потолка – очень увлекательное и несложное мероприятие.

Предлагаем ознакомиться с видео, в котором показан процесс установки и подключения точечного светильника в натяжной потолок:

Требования к монтажу

Оптимальный вариант для натяжного потолка — светодиодные светильники

Намереваясь устанавливать систему точечных светильников, большое значение нужно придавать соблюдению требований пожарной безопасности. Это связано с особенностями потолочных конструкций, куда чаще всего подключаются приборы: зачастую это навесные системы, элементы которых делаются из материалов, обладающих свойством горючести – ПВХ, пластмассовые панели, листовые полотнища с содержанием МДФ.

Большое значение имеют надежность разводки и соединения кабелей, температура нагревания ламп. Последняя определяется их типом: для достижения одной и той же степени освещенности светодиодный элемент должен обладать меньшей мощностью, чем галогенка. Если были выбраны галогенные элементы или традиционные лампочки с вольфрамовой ниткой, нужно особенно тщательно выбирать тип провода, избегая горючих вариантов.

Чтобы пространство вокруг кабелей меньше нагревалось, рекомендуется монтировать светоотражающие элементы и термические кольца.
