Инструкция по монтажу светильников в подвесном потолке

Как выбрать светильники

Оптимальный вариант для натяжного потолка — светодиодные или галогенные светильники

Полотно натяжного потолка может желтеть под влиянием высоких температур (от +45 градусов) и утратить свою эластичность. Чтобы избежать такого результата, необходимо правильно избрать и поставить светильники.

Для натяжных потолков выбирают, как правило, светильники с источниками освещения светодиодного или галогенного типа, очень редко – с источниками люминесцентного типа.

Подвесной потолок ограничивает своими свойствами мощностные показатели световых источников. Мощность ламп галогенного типа не должна превышать показатель 40 Вт, а люминесцентного – 50 Вт

Также при выборе осветительных приборов нужно обратить внимание на их конструкционные особенности

Точечные светильники являются оптимальным вариантом для установки в натяжные потолки. Они отличаются малыми габаритами, рассчитаны на одну лампу небольшой мощности либо на несколько интегрированных светодиодов. Светодиодный осветительный прибор не нуждается в замене ламп.

Как спрятать светодиодную ленту

Есть масса способов монтажа диодных лент, очень часто их применяют в многоярусных потолочных конструкциях для подчеркивания каждого фрагмента. Но даже если у вас обычный ровный потолок, его тоже можно интересно обыграть. Установить такую подсветку можно даже в одиночку. В данном случае понадобится специальный широкий карниз для светодиодной подсветки.

Рассмотрим подробней алгоритм действий:

С помощью строительного уровня отметьте линию расположения карниза, отступив от потолка 10 см.
Наклейте карниз с помощью жидких гвоздей, титана или акриловой шпаклевки.
Тщательно проклейте стыки между планками карниза, особенно по углам.
Заведите в карниз проводку, подключите блок питания, который нужно закрепить к стене.
Подключите светодиодную ленту к питанию. Если нужно подключить более 5 метров ленты, то каждый отрезок подключается к блоку питания параллельно.

Тонкости

Помните, что светодиодные светильники требуют некоторого пространства вокруг (минимум – 2 сантиметра). Иначе, охлаждение не будет происходить должным образом, система перегорает.

Как поставить светильник с драйвером?

Простое подключение, надёжная работа – главное преимущество простых схем светильников, снабжённых драйверами. Выбирайте преобразователь, обладающий достаточной мощностью, чтобы система работала без перебоев. В остальном сложностей не возникает, провода соединяются с основой стандартным способом.

Как врезать люстру?

Сначала подключают электрическую часть, потом переходят к монтажу люстры. На контроллерах обычно изображают специальные схемы, облегчающие монтаж элементов. Потом переходят к установке монтажной планки, идущей в комплекте с люстрой. Люстру вешают на декоративные болты.

Монтаж термокольца

Затем нужно наклеить термокольцо требуемого размера.

Оно изготавливается из термостойкого АБС пластика (стандартная толщина – 2мм). Такой материал способен кратковременно выдерживать температуру даже до 100 градусов.

Выполняет кольцо две функции:

защищает полотно от теплового воздействия светильников

Иногда для мощных и ярких светоточек приходится наклеивать сразу по два кольца, дабы корпус светильника не задевал потолок и не происходило подобных неприятностей.

В первую очередь это относится к светильникам с галогенными лампочками.

Светодиодные лампы этому подвержены в меньшей степени. Их температура нагрева обычно не превышает 60 градусов. Для натяжного потолка это не является опасной температурой.

выполняет роль механической защиты

То есть, позволяет вырезать отверстие в потолке так, чтобы оно при этом не разошлось.

Поэтому важно равномерно нанести клей (Космофен, Контакт и др.) по всему контуру кольца. Не должно остаться ни одного не проклеенного участка. В тот момент, когда вы прижимаете кольцо, не нужно водить по нему пальцем, иначе оно может соскользнуть по клею

Достаточно просто его прижать и все

В тот момент, когда вы прижимаете кольцо, не нужно водить по нему пальцем, иначе оно может соскользнуть по клею. Достаточно просто его прижать и все.

Далее, осторожно, канцелярским ножом протыкаете полотно и вырезаете отверстие. При этом лучше не оставлять ничего лишнего, так как в противном случае пленка полотна будет касаться или закрывать радиатор лампочки, ухудшая ее охлаждение. Если у вас огромный светильник, то не забывайте, что нельзя вырезать сколь угодно большой диаметр отверстия

Если у вас огромный светильник, то не забывайте, что нельзя вырезать сколь угодно большой диаметр отверстия.

Он всегда ограничивается отношением толщины полотна к силе его натяжения. Например, для небольшой площади в 4м2 (2*2) и толщине пленки потолка 2,5мм – максимально возможное отверстие будет – 8см.

Но большинство светильников квадратной или другой формы, без проблем подходят под круглые посадочные узлы.

Квадратные термо кольца бывают не всех размеров, и к тому же имеют немного другой принцип монтажа.

Размер отверстия в закладной должен быть на пару миллиметров больше наружного размера этого ”термо-квадрата”для того, чтобы он как бы проваливался в закладную и не деформировал от натяжения потолок.

Можно ли добавить светильники в уже натянутый потолок

По разным причинам может оказаться так, что установленных лампочек недостаточно. Например, неправильно выполнен расчёт, или куплена квартира с готовым ремонтом. Тогда можно добавить ещё светильников в натяжной потолок.

Первый вариант — снять полотно, прикрепить к основанию платформы и натянуть покрытие обратно. Но демонтаж с последующей установкой возможен только для плёночного потолка с гарпунным креплением. Если приглашать для работы специалистов, получится дорого, а своими руками — сложно. Кроме того, из-за вмешательства пропадёт гарантия установщика.

Но есть и другой способ встроить лампочки, без применения закладных. Для него подойдут только светильники с цоколем GX53, так как они достаточно большого размера и можно выполнить монтаж через вырез для лампочки. Отверстия должно хватить для того, чтобы проходил инструмент.

Сначала размечают потолок таким образом, чтобы точки размещения светильников были симметричны относительно уже существующих приборов, а также стен. Понадобится карандаш и рулетка.

Затем приклеивают защитное кольцо и вырезают полотно внутри. Этапы проходит так же, как и при обычном монтаже.

После этого нужно измерить расстояние от базового перекрытия до натяжного потолка (для каждого отверстия). В соответствии с ним делают подвесы и крепят к корпусу светильника. Пружины при таком способе не понадобятся. Подвесы обязательно должны быть П-образной формы, иначе не получится прикрепить к потолку.

Через отверстие для люстры или установленного раньше светильника прокидывают провод. Острые концы предварительно заматывают изолентой, чтобы не повредить потолок изнутри. С помощью клеммников соединяют провода светильника. Прибор вставляют в подготовленное место и крепят подвес к перекрытию через отверстие в цоколе. Поправляют спот, чтобы он располагался ровно относительно потолка. Провода соединяют с подключенными кабелями от люстры.

Самостоятельное обустройство подвесного потолка с подсветкой

Прежде, как подключить лампочки в подвесном потолке, нужно подобрать место, где будут установлены светильники. Монтаж потолочной конструкции с подсветкой предполагает строительство короба с использованием гипсокартонных листов, но подключить освещение можно и без него.

Если запланировано изготовление короба из ГКЛ, необходимо учесть несколько нюансов:

Высота подобной конструкции не должна быть больше 20 сантиметров от потолочного перекрытия.
Нижнюю грань короба в обязательном порядке следует выдвигать вперед на 7 – 9 сантиметров.
Установка светодиодных светильников на потолке производится на дно ниши (прочитайте: “Как происходит установка светодиодных светильников в потолок – правила монтажа”).

Если короб не будет использоваться, монтаж подсветки выполняют так:

Размечают места крепления приборов.
По периметру потолочной поверхности проводят линию.
Используя клеевой состав, прикрепляют светодиодные ленты.
Если поверхность подвесного полотна побелена, к их основанию прикрепляют металлические уголки.

Подключение кабеля

Кабель питания марки ВВГнг-LS 3*1,5мм2 должен быть проложен заранее по трассе расположения светильников.

Нельзя использовать в качестве домашней проводки освещения всякого рода провода и шнуры, типа ШВВП. Разрешенная марка именно ВВГнГ-Ls, либо NYM.

При этом минимально допустимое сечение групповых линий кабеля выбирайне менее 1,5мм2. Никаких 2*0,75мм2! Даже если у вас и нагрузка совсем маленькая. В месте, где будет располагаться светоточка, оставляете запас кабеля в виде петли (ее потом нужно будет разрезать).

Эта петля должна свисать на уровне не менее 10-15см от уже натянутого полотна или нижней кромки закладной.

Какие лампы лучше выбрать

Монтаж светильников в потолки

В бетонный потолок встраиваемые светильники не устанавливают

Причина этого проста: изделие невозможно закрепить внутри бетонной массы – оно непременно оттуда выпадет. Встраиваемые осветительные элементы хороши именно для разного вида подвесных потолков.

Рассмотрим, как произвести их установку в гипсокартонные и натяжные потолки.

Натяжной потолок: монтаж встроенного светильника

В таких конструкциях чаще всего применяется прочное текстильное полотно, натягиваемое с определенным отступом от бетонного основания потолка.

В такие натяжные потолки непременно должны быть вмонтированы не только сами светильники, но также фиксирующие их в полотне установочные кольца.

Их использование предотвращает порчу недешевого потолочного полотна. Для крепления колец предусмотрены металлические ножки, которые скрывает непосредственно потолок.

Монтируемый светильник фиксируется за колечко специальными прищепками.

Сначала подводится и подключается проводка.

Потолок из гипсокартона: монтаж светильников

Такая конструкция, в отличие от натяжной, не нуждается в приобретении и установке специальных фиксационных колец. Здесь все обстоит гораздо проще – в потолке вырезается аккуратное отверстие заданного размера.

Остальные мероприятия напоминают аналогичные для натяжных потолков.

Ход работ следующий:

В потолке прорезается отверстие, соответствующее размером диаметру приобретенного светильника (необходимые данные указаны в техническом паспорте изделия);
Проведенная проводка подключается;
С помощью прищепок светильник крепится к потолку.

Меняем люстру на натяжном потолке

Вы скажете: натяжной потолок устанавливают специалисты, вот пусть они и занимаются заменой светильника. Но это не совсем так по двум причинам:

Прежде всего, это не в их компетенции.
Вторая причина еще проще: за несложные электромонтажные работы с вас возьмут приличные деньги.

Поэтому читаем инструкцию, подготавливаем необходимый инструмент, закупаем материал – и вперед!

Первое, о чем нужно подумать заранее перед заменой люстры (или установкой новой) на натяжном потолке – это точно определить место ее расположения. От этого зависит, нужна ли прокладка дополнительной проводки.

Выбор и покупку люстры нужно произвести до установки натяжного полотна. Это позволит определиться с вариантом монтажа и правильно произвести подготовительный этап. Вот несколько простых рекомендаций, которые позволят вам правильно выбрать люстру для натяжных конструкций:

Чаша светильника не должна иметь острых краев или выступов (можно повредить полотно);
Оптимально, если основание будет выполнено из неметаллического материала. Это позволит не беспокоиться о деформации полотна, если основание нагреется;
Желательно выбирать модель, в которой плафоны направлены в сторону от полотна;
Если вы планируете использовать лампы накаливания, то длина подвеса должна быть не менее 20 см (расстояние от потолка до источника освещения).

Подготовительный этап

После того как вы приобрели люстру, определились с типом крепления и местом ее расположения, можно приступать к монтажу электропроводки и устанавливать основание.

Удлиняем провод

По части электропроводки чаще всего нужно наращивать провод, даже если люстра не переносится. Дело в том, что крепление светильника на натяжном потолке осуществляется несколько ниже (в зависимости от ровности основания, толщины профиля и других факторов). Иногда, если потолки в комнате высокие, их специально опускают на 10–15 см. Естественно, длины старых проводов не хватает: необходимо наращивать. Для этого при помощи клемм к старым проводам присоединяется отрезок кабеля необходимой длины.

Если светильник переносится, то длина кабеля увеличивается и на него одевается гофра. Чтобы гофра не провисала, ее при помощи пластиковых хомутов фиксируют к основанию потолка.

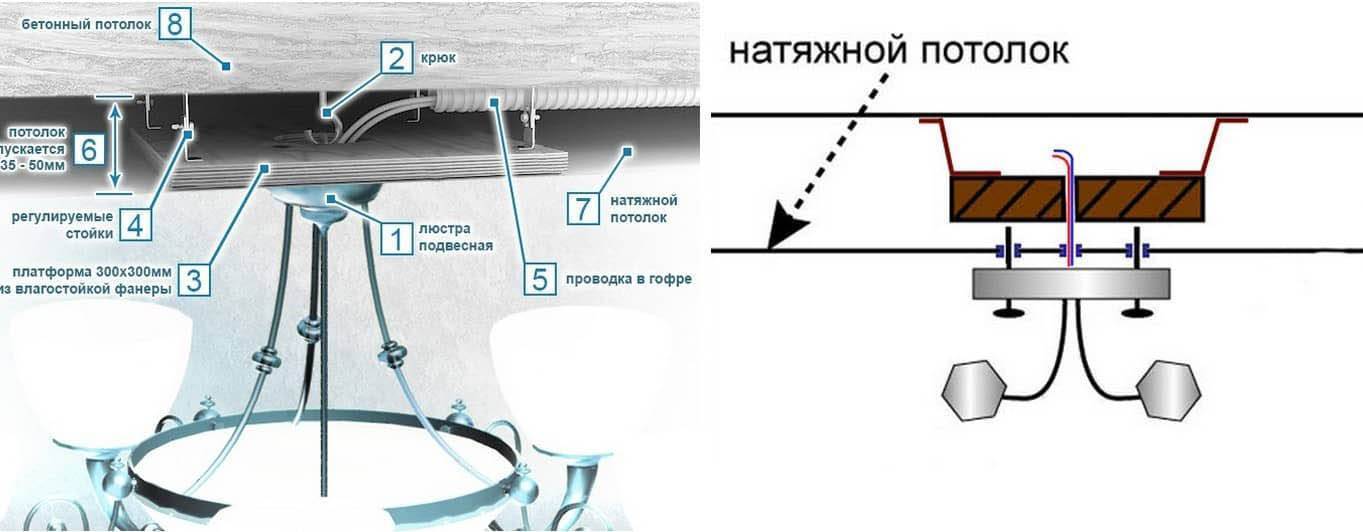

Установка крепежного элемента

В зависимости от конструкции люстры, используется несколько способов монтажа. Рассмотрим их более подробно:

Монтажный крюк. На такой элемент крепятся все подвесные люстры. Для установки на натяжном потолке используются металлические крюки различной длины. Они имеют удобную пружинную защелку, благодаря которой происходит фиксация в отверстии плиты. Резьба, нарезанная по всей длине такого крюка, позволяет точно отрегулировать высоту люстры. Для монтажа крюка достаточно просверлить в плите перекрытия отверстие и вставить в него крепежный элемент. Также можно использовать старое отверстие, предварительно удалив из него старый крюк;
Крепление на профиль. Некоторые светильники крепятся на продольный профиль (планки) при помощи шпилек. Чтобы закрепить профиль, используются так называемые закладные конструкции. В роли закладной используют подходящий кусок доски или толстой фанеры. В закладной делается отверстие для вывода провода для люстры. К потолку отрезок доски или фанеры крепится при помощи дюбелей. Если закладную нужно опустить вниз, то используется монтаж на П-образный профиль из оцинкованной стали.

Теперь можно приглашать специалистов для установки натяжной конструкции.

Установка люстры

После того как полотно натянуто, приступают к монтажу люстры. Для этого потребуется термокольцо, которое выпускается различного диаметра. При монтаже на крюк, выбирают небольшое кольцо, а при креплении на профиль – по ширине декоративной чаши.

Порядок работ по установке люстры на натяжном потолке следующий:

На ощупь находится место монтажа крюка или закладной;
Термокольцо приклеивается к полотну. Для этого лучше использовать клей на основе цианокрилата;
Когда клей окончательно схватится, полотно внутри кольца аккуратно вырезается острым ножом;
В отверстие вытягиваются провода, а люстра вешается на крюк;
Если используется профиль, металлическая планка прикручивается к закладной при помощи саморезов, а люстра крепится на монтажные шпильки;
После того как светильник установлен, производится электрическое подключение по приложенной схеме и устанавливается декоративная крышка.

Выбор ламп для натяжных потолков

Лампы накаливания

Чрезвычайно низкий КПД, который не превышает 3%. Практически такая лампа в основном греет, а не светит. Это объясняется тем, что спектр излучения в значительной степени сдвинут в инфракрасную зону.
Уже упомянутое высокое тепловыделение ламп накаливания очень вредно для натяжных конструкций.

По описанным выше причинам становится ясным, почему производители рекомендуют ограничивать мощность ламп, применяющихся в натяжных конструкциях: для пластиковых мембран не более 40 Вт, а для тканевых – не более 60 Вт. Такие ограничения заметно сужают вариации с дизайном потолка и желательным уровнем освещения.

Галогенные лампы

Единственным отличием данных ламп от обычных накаливания является то, что ту же излучающую вольфрамовую спираль окружают пары галогенов, препятствующие испарению металла и значительно повышающие срок жизни лампы. Остальные недостатки ламп накаливания остаются: сильный нагрев и низкий КПД. Но для софитов это отличный выбор, поскольку рефлектор внутри лампы создаёт направленный поток света, предохраняя корпус от перегрева. В натяжных конструкциях из ПВХ нельзя использовать мощные галогенные лампы (более 35 Вт). Нежелательно касаться колбы лампы голыми руками, жир от которых может повредить стекло, поэтому брать её лучше руками в тканевых перчатках.

Энергосберегающие лампы

Такие лампочки для натяжных потолков являются оптимальными. Они экономичны и не греются так, как описанные выше. Существует широкий ассортимент мощностей энергосберегающих ламп. Но есть и недостатки:

У ведущих производителей цена изделий высокая, а у более дешёвых аналогов меньшая надёжность.
Подобные лампы плохо реагируют на влажную среду, поэтому их не следует устанавливать в душевых кабинах и ванных комнатах, поскольку герметичность светильника не идеальна, а имеющиеся внутри преобразователи боятся сырости.

Светодиодные лампы

Эти новые источники света намного превосходят предшественников по экономичности и долговечности. В одном устройстве здесь объединены десятки светодиодов, суммарная мощность которых может очень сильно различаться, что облегчает достижение комфортного уровня освещённости. Такие лампы питаются от источников постоянного тока с низким напряжением (12-24 В). Есть модели с интегрированными в корпус или отдельно расположенными блоками питания. Для бытовых условий первые более предпочтительны.

Очевидно, что светодиодные лампы имеют неоспоримое преимущество над остальными источниками. В то же время, они наиболее дорогие

Но важно понимать, что вложившись больше в покупку такой лампы, вы почти не будете расходовать на неё электричество, и служить лампа будет намного дольше благодаря особенностям светодиодов. С прицелом на перспективу, это оказывается самым экономичным вариантом

Способы крепления

Чтобы разобраться, как повесить люстру на натяжной потолок, нужно учитывать ее конфигурацию и размеры. Приобретать осветительный прибор нужно перед проведением монтажных работ. В противном случае процесс установки люстры на уже готовое полотно натяжного потолка практически невозможен.

Выделяют следующие способы крепления люстру к натяжному потолку:

анкерный крюк;
продольная планка;
крестообразная планка;
сквозное крепление.

Один из вариантов крепления люстры

Анкерный крюк

Данный способ является наиболее надежным из всех вариантов. Исполнение несложное, но необходима аккуратность. Крюк изначально может присутствовать в квартирах, еще со времени их ввода в эксплуатацию. Если не будет необходимости перенести люстру в иное место, им можно воспользоваться. В противном случае сверлится отверстие на бетонной поверхности с диаметром анкерного крюка. Его диаметр может быть от 6 до 14 мм. Когда в отверстие вставляется крюк, следует подвесную гайку закрутить до тех пор, пока не разожмется гильза.

После этого можно осуществлять монтаж натяжного потолка. По окончании работ находится то место, где зацеплен крюк. Там сразу не получится вырезать отверстие нужного размера. Следует предварительно приклеить пластиковое кольцо. Выбирается диаметр кольца с расчетом, чтобы колпак люстры смог закрыть его полностью. Когда кольцо будет надежно приклеено, то вырезается внутренняя часть, а потом вытаскиваются провода и вешается светильник.

Здесь важно не забыть изолировать друг от друга соединенные провода, а потом все закрыть декоративным колпаком. Данный способ удобен тем, что можно легко поменять устаревшую люстру на новую

Необходимо, чтобы колпак на новом светильнике был идентичным или немого большим старого, но не меньше его размеров

Необходимо, чтобы колпак на новом светильнике был идентичным или немого большим старого, но не меньше его размеров.

Продольная планка

Закладная деталь монтируется после того, как будут установлены стеновые профили. Выравнивание будет проводиться по их горизонтали. Нижняя точка закладной должна на 1 – 2 мм быть выше уровня полотна. Это позволит обеспечить отсутствие деформации материала и плотное прилегание основания.

Подвешивание на планку осуществляется после остывания пленки. Выполняются следующие шаги:

Наносим контур закладной детали на полотно.
Приклеиваем пластиковое кольцо к данному контуру.
Из ограничителя вырезаем пленку.
Закрепляем шпильки на планке в соответствии с имеющимися отверстиями в основании люстры.
Вытаскиваем провода из закладной и пропускаем через подходящее отверстие в планке.
К закладной прикручиваем планку.
Проводим соединение электрических проводов, изолируем их.
Насаживаем люстру на шпильки и фиксируем на них декоративные заглушки.

Крестообразная планка

Крестообразная планка используется в случаях, когда подвешивается тяжелая люстра. Поэтому лучше распределить нагрузку на 4 шпильки. Зачастую данный крепежный элемент имеет достаточно большое основание, поэтому трудно найти подходящее термокольцо. Единственным верным исходом будет крепление закладной наверху пленки натяжного потолка. Для этого выполняются следующие шаги:

Необходимо собрать монтажную платформу после крепления конструкции под натяжным потолком.
Бумажный шаблон прикладывается непосредственно на полотно. Шаблон создан в соответствии с размерами основания люстры. Затем отмечаем крепежные отверстия.
Клеем накладку в намеченные места, она не позволит полотну рваться.
Когда клей застынет, из накладки нужно вырезать материал.
Электропроводку протягиваем в центральном отверстии.
К полотну прикладываем крестообразную планку, затем прикручиваем ее к закладной с помощью саморезов.
Выполняем подсоединение электропроводки, которая надежно соединяется в соответствии со схемой. Изолируем её изолентой.
Насаживаем на шпильки основание люстры и крепим метизами, которые идут с осветительным прибором в комплекте.

Закладная должна отличаться достаточной толщиной, чтобы выдерживать тяжелые люстры.

Сквозное крепление

Суть сквозного крепления заключается в применении крюка, имеющего длинный резьбовой стержень, и двух пластин. Размер пластин может быть 300х300 мм или 200х200 мм. Для начала создается сквозное отверстие, куда помещается одна планка. Гайка завинчивается на крюк. Она будет у потолка удерживать вторую пластину. Крюк вставляется в отверстие, а вторая гайка навинчивается сверху. В результате между собой стянутся обе пластины. Дальнейшие действия являются аналогичными. Подобный способ подойдет только для двухэтажных частых домов или домов с чердаком.
