Основные ошибки подключения и их устранение
Ошибки, допущенные в процессе установки кондиционера, влекут за собой множество различных неприятностей. Однако услуги профессиональных монтажников с каждым годом становятся более дорогими и все большее число людей в попытках сэкономить стараются установить кондиционер самостоятельно. Это, как уже отмечалось, довольно сложная и очень ответственная работа, имеющая множество особенностей и требующая учета самых разнообразных нюансов.
Одной из самых распространенных ошибок является укладка трубок с недопустимыми и/или неоднократными перегибами. Из-за этого будет повышаться нагрузка на компрессор, что не самым благоприятным образом отразится на работе системы. Внешний блок нельзя устанавливать на застекленном балконе. Ранее приводились рекомендации по его монтажу в этом помещении, но они актуальны исключительно для не застекленных балконов
Важно, чтобы сохранялась нормальная циркуляция воздуха, и блок обдувался со всех сторон. Кондиционер нельзя устанавливать там, где работают любого рода установки, генерирующие высокочастотные электромагнитные колебания
К числу такого оборудования относятся различные сварочные аппараты, станки и пр. Важно выдерживать максимальную ровность установки блоков
При нарушении этого правила образующийся конденсат будет попросту стекать на пол, что доставит множество неудобств. Как уже отмечалось, кондиционер нельзя устанавливать непосредственно над батареями отопления.
Если эти и любые другие ошибки были допущены и привели к нежелательным последствиям, необходимо предпринять соответствующие меры для устранения нарушений. В случае появления сквозняка от кондиционера обычно достаточно изменить направление потока воздуха путем регулировки заслонок.
При включении системы в режим обогрева на внешнем блоке нередко обнаруживается наледь. Причина такого явления обычно заключается в том, что в системе отсутствует функция автоматической разморозки. Для устранения льда достаточно на некоторое время включить оборудование на охлаждение. Кондиционер нагреется и лед исчезнет.
Наледь на кондиционере
Если кондиционер перестал нормально охлаждать, необходимо проверить фильтры. Они требуют регулярной очистки. Подробные рекомендации по этому поводу обычно приводятся в инструкции.
Если из внутреннего блока начала капать вода, причиной такой проблемы в большинстве случаев является сильное засорение дренажного канала. Также к этому приводят образующиеся ледяные пробки. Устранить подобного рода засоры самостоятельно без наличия нужных навыков невозможно. Рекомендуется в срочном порядке вызвать мастера, который сможет правильно прогреть систему и исправить положение.
Нехарактерные шумы во время работы системы обычно свидетельствуют о нарушении балансировки вентилятора либо сильном износе подшипников. С этой проблемой тоже может справиться исключительно квалифицированный мастер.
Если вы обнаружите, что кондиционер начал сильно перегреваться, следует вызвать мастера для проверки уровня фреона и герметичности системы.
Кондиционер
Таким образом, самостоятельная установка и подключение кондиционера – это вполне осуществимая работа. Но нужно заранее настроиться на то, что данное мероприятие не из легких. Во всем следуйте инструкции и своевременно устраняйте появляющиеся неприятности. Тогда кондиционер будет служить максимально долго, в полной мере выполняя все возлагающиеся на него задачи.
Во всем следуйте инструкции и своевременно устраняйте появляющиеся неприятности, но не забывайте о технике безопасности!
Удачной работы!
Что потребуется для самостоятельного монтажа
Основное, что потребуется для самостоятельного монтажа сплит-системы – это инструменты и материалы. Специалисты не просто так устанавливают большую стоимость за установку кондиционера, ведь оборудование стоит дорого. Не стоит забывать и о необходимости его армотизации.
Инструменты для установки
- Перфоратор (инструмент для создания отверстия в стене, через которое прокладываются коммуникацию и соединяются блоки сплит-системы);
- Дрель и сверла разного диаметра, которые понадобятся для установки основы (крепежа) для кондиционера;
- Развальцовщик медных труб, с помощью которого производится деформация трубы под необходимый диаметр;
- Труборез, с помощью которого осуществляется резка медных труб;
- Риммер или обычный напильник, которые нужны для зачистки труб и удаления заусенец.
Электроинструмент
Без электроинструмента установка кондиционера своими руками просто невозможна. Речи не идёт о каких-либо специализированных решениях:
- перфоратор;
- «болгарка»;
- дрель.
Перфоратор выбирают мощный, чтобы он без проблем проделывал сквозное отверстие в стене, через которое прокладывается магистраль между внутренним и наружным блоками. Маломощными комбинированными электродрелями, где предусмотрена лишь функция перфоратора, в данном случае не обойтись. Они не в состоянии просверлить кирпичную кладку.
Без мощного перфоратора кондиционер не установить
Перед тем как установить кондиционер самостоятельно, следует удостовериться в наличии всего необходимого инструментария.
Измерительный инструмент
Монтаж оконного кондиционера осуществляется с обязательным контролем горизонтального уровня. Можно воспользоваться маркерами, разметочными карандашами, строительным или лазерным уровнем. Понадобится и ряд дополнительного оборудования. Кондиционеры с установкой невозможно надёжно и качественно зафиксировать без дополнительных технических средств.
Специализированное оборудование
Специализированный инструментарий необходим для качественного и эффективного функционирования климатического оборудования. Инструменты для пайки медных труб, пылесос промышленного типа и вакуумный насос.
- Приборы для соединения медных труб. Речь идёт о низкотемпературной сварке. Осуществляется она при помощи специального припоя и газовой горелки. Для их обрезки используется труборез. От обычной ножовки для резки металла лучше отказаться, поскольку мелкая стружка непременно останется в магистрали, что чревато поломкой климатического устройства. Для удаления фаски используют риммер, вальцовку. Магистральные повороты формируют трубогибом.
- Промышленный пылесос используют для всасывания пыли и мелкого мусора. Они ни при каких обстоятельствах не должны попадать внутрь прибора.
- Вакуумный насос. Агрегат высушивает магистраль. Если соблюдать правила монтажа, то данная процедура — обязательная, без неё эффективность кондиционера будет номинальной.
Перечисленное оборудование для установки – базовое. Не обойтись и без дополнительных расходных материалов – пассатижей, гипсокартона, стремянки, ножниц по металлу, отвёрток. Точный перечень определяет хозяин с учётом конкретных условий.
- Медные бесшовные трубы исключительно для кондиционеров. Есть разница между такими и водопроводными трубами. Для сплит-систем используются мягкие трубы, которые удачно позволяют создать хорошую герметизацию. По диаметру этот материал делится на большой и средний размер. Необходимая длина должна быть на 20 см больше, чем длина коммуникации;
- Кабель для соединения блоков сплит-системы. Зачастую используют 4-жильный провод с толщиной сечения 2-2,5 квадратных миллиметра. Длина кабеля должна соответствовать длине коммуникации или быть немного больше;
- Дренажная трубка – спиралеобразный пластиковый шланг;
- Утеплитель для труб из каучука;
- Кронштейны для крепления наружного блока. Размеры зависят от габаритов блока и несущей способности стены;
- Крепеж (дюбеля, анкера, болты, шурупы и т.д.);
- Пластиковый короб для того, чтобы спрятать коммуникации в конце установки сплит-системы.
Выбор места
Наличие двух и более блоков у климатического оборудования предусматривает выбор места для каждого из них. Перед началом монтажных работ понадобится сопроводительная документация.
Нужно ли разрешение на установку кондиционера
Конструктивно кондиционер представляет систему с внутренним и наружным блоком, который крепится на фасаде.
Многоэтажный дом, на основании ст. 246 ГК является общим имуществом с правом распоряжения у всех собственников. Монтаж оборудования без согласования является нарушением:
- устройство издает шум, гудит, нарушая спокойствие соседей;
- конденсат может испортить фасад здания или попасть на балкон снизу;
- габаритный блок перекрывает обзор или вид и окна;
- существуют риски растрескивания стен, замыкания проводки и возгорания.
На основании п. 1 ст. 25 ЖК монтаж сплит-системы рассматривается как реконструкция или переоборудование помещения. П. 3.5.8 Постановления № 170 сообщает о недопущении установки кондиционера без разрешения от управляющей компании и соседей. Согласие или отказ можно получить только после собрания жильцов дома.
Важно! Жители частных домов могут приступать к установке сразу после покупки устройства. Разрешение требуется в обязательном порядке, если:
Разрешение требуется в обязательном порядке, если:
Разрешение требуется в обязательном порядке, если:
- монтажные работы проводятся на лицевой части многоэтажки;
- пользователь живет в доме, представляющем ценность, с точки зрения истории и культуры;
- сплит-система расположена над пешеходными дорожками;
- на оконном проеме, где находится блок, нет специальных ограждений.
Важно! Управляющая компания не имеет права снимать кондиционеры. Ст. 330 УК рассматривает такие действия, как самоуправство
Демонтаж устройств проводится только по решению суда
Демонтаж устройств проводится только по решению суда.

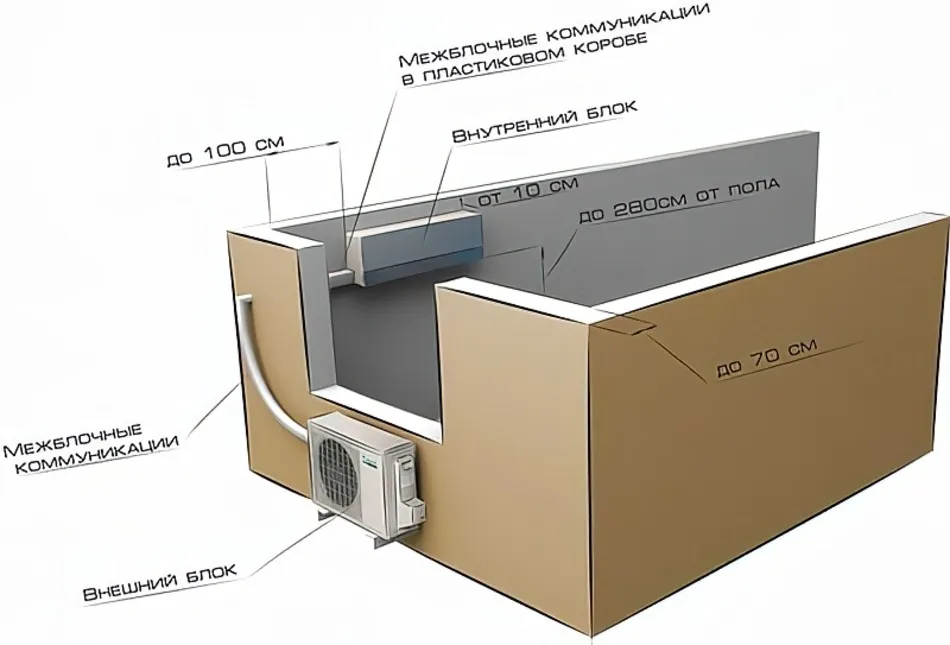

Выбираем место для внутреннего блока
Монтаж внутреннего модуля кондиционера проводится своими руками так, чтобы потоки холодного воздуха не доставляли дискомфорт. Его допускается располагать над изголовьем дивана, сбоку и сзади от рабочего места. Строительными нормативами определен порядок расположения внутреннего блока:
- от конструкции до потолка — не меньше 15 см;
- от модуля до правой или левой стены — не меньше 30 см;
- от блока до пола — 280 см, но для квартир на первом этаже наружный блок монтируется на одном уровне или ниже внутреннего;
- от препятствия по движению воздухопотоков — не меньше 150 см;
Совет! В комнате с диваном и телевизором кондиционер лучше поставить над диваном.
Куда определить наружный блок?
Наружный модуль располагают около оконного проема или на открытой лоджии. Если балкон застеклен, блок размещают на ограждении с хорошей несущей способностью или на фасаде. Жителям 1-2 этажа нужно определить место для наружного модуля как можно дальше от прохожих. На 3 и более этаже допускается ставить устройство под окном или сбоку.
В частном доме наружный блок ставится на стене с высокой несущей способностью. На вентилируемых фасадах организовывают специальное крепление или помещают блок на цоколь.
Определение расстояния между блоками
Максимальная длина межмодульной трассы — 6 м, при превышении понадобится дополнительная закачка фреона. Если наружный и внутренний модуль размещены на расстоянии 1 м, трасса не должна превышать 5 м. Излишки системы формируют в кольцо и располагают за блоком.
Интересно знать! Производители указывают различную максимальную дистанцию между блоками. Для техники Daikin оно составляет 1,5-2,5 м, для Panasonic — 3 м.
Установка сплит системы: пошаговая инструкция по монтажу своими руками
Подключение внутреннего блока кондиционера — задача, требующая специального оборудования и некоторой сложности. Для тех, кто желает осуществить монтаж самостоятельно, имеются альтернативные методы и устройства, а также в наличии фотографии и видеоматериалы, демонстрирующие процесс установки.
Контролируя микроклимат личного пространства, мы создаем условия, оптимальные для отдыха, работы, занятий. Установка сплит системы позволит задавать благоприятный уровень температуры и влаги наиболее простым способом. Согласитесь, в летний период есть немало дней, нуждающихся в регулировании климатических параметров.
Прочитав эту статью, вы узнаете все подробности и тонкости выполнения работ по монтажу кондиционирующего оборудования. Тщательно подобранная и систематизированная информация пригодится как самостоятельным домашним мастерам, так и заказчикам услуг монтажников для проверки надлежащего исполнения.
У нас детально описан процесс установки, перечислены нюансы расположения и крепления блоков. Перечислены материалы, требующиеся для проведения монтажа и подключения агрегатов. Ценным дополнением к тексту, облегчающим восприятие сведений, являются фото и видео-приложения.
Установка сплит-системы своими руками сэкономит порядочную сумму
Установка кондиционера своими руками начинается с определения места расположения оборудования. Так как сплит системы состоят из двух или более блоков, то придется выбирать место для обоих
При этом необходимо учесть как будет распространятся холодный воздух в доме или квартире, а также принять во внимание технические требования
Начнем с технических требований. При выборе места расположения внутреннего блока учитываем такие требования:
- от блока до потолка — не менее 15 см (у некоторых производителей не менее 20-30 см);
- до стены сбоку — не менее 30 см;
- до препятствия, о которое будет разбиваться поток холодного воздуха — не менее 150 см.

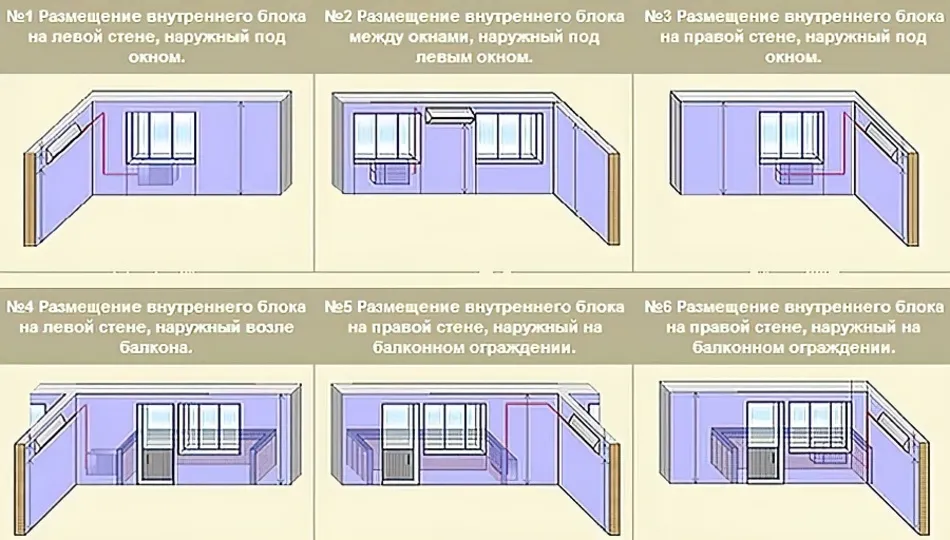

Распространенные варианты установки кондиционеров
Наружный блок обычно ставят обычно возле окна или на открытом балконе, если он есть. На застекленном балконе/лоджии возможна установка на ограждении (если оно имеет достаточную несущую способность) или рядом на стене. Если живете вы на первом или втором этаже многоэтажки, наружный блок стараются поставить выше уровня окна — подальше от прохожих. На более высоких этажах можно располагать под окном или сбоку.
Если установка кондиционера своими руками планируется в частном доме, выбирается место обычно исходя из несущей способности стен. При наличии вентилируемого фасада можно применить особое крепление или навесить блок на цоколь, если он есть.
При выборе места расположения блоков сплит-системы, необходимо также помнить о том, что в большинстве случаев нормируется минимальное и максимальное расстояние между блоками. Конкретные цифры зависят от производителя. Например, минимальное расстояние может быть 1,5 м , 2,5 м (разные модели Daikin) и даже 3 метра (Panasonic). У некоторых производителей минимальная длинна не регламентируется, то есть может быть любой. В этом случае вы можете установить блоки «спина к спине». Монтажники такой способ монтажа называют «бутерброд».
Начинается монтаж кондиционера своими руками с выбора места его расположения
Чуть проще ситуация с максимальным расстоянием между двумя блоками. Оно обычно составляет 6 метров. Может быть и больше, но тогда потребуется дополнительная дозаправка системы фреоном, а это — дополнительные расходы, и немалые. Потому стараются вложиться в требуемые 6 метров.
Типы кондиционеров
Изготовители производят всякие виды кондиционеров, вкладывая значительные средства в свое дело. В результате чего современный потребитель может выбрать всякую модель по любым параметрам.
Кондиционеры сплит – системы
Устройства типа сплит прекрасно подходят для маленьких комнат.
Различают два вида таких устройств: разделительные системы и мульти разделяющиеся системы. Настенные аппараты вида сплит-система представляют собой два блока: маленький внутренний узел и крупный внешний модуль.
Во внешнем устройстве находятся самые шумные в работе устройства. Мульти сплит-система образована в результате объединения нескольких внутренних блоков к единому наружному модулю. Это разрешает оптимально сохранить дизайн дома.
Кондиционеры потолочного типа
В помещениях с большой площадью, как правило, выбирают агрегаты для установки на потолке. Их достоинство состоит в том, что охлажденный воздух равномерно распределяется горизонтально по комнате, не действуя напрямую на людей.
Массивный кондиционер потолочного вида почти незаметен, и он незаменим, когда нужен обширный поток воздуха для самых отдаленных частей помещения, при этом длина струи у некоторых моделей достигает до 55 метров.
Различают также канальные и кассетные потолочные кондиционеры. При этом первые устройства полностью спрятаны за натяжным потолком или в канале, а второго вида – кассетные блоки имеют вид потолочной плитки размером 600×600 мм.
Сплит-система
Хотя разъединительная система состоит из внутреннего и внешнего модулей, по принципу работы она не отличается от действия бытового потолочного кондиционера любого другого типа.
В самом корпусе внешнего блока расположен теплообменник, вентилятор и компрессор. Дополнительными элементами сплит – системы являются осушитель, расширительный клапан и присоединительные трубки.
А также для подключения агрегата к электросети, в нем расположены нужные пусковые и контролирующие приборы.
Промышленные кондиционеры
Такие устройства разрабатываются для обслуживания площадей более 350 метров и поэтому они имеют ряд особенностей, отличаясь тем самым от бытовых кондиционеров. Устройство прецизионного оборудования может быть различным.
Мультизональные устройства. Эти узлы кондиционирования VRF и VRV включают в себя до 64 внутренних модулей и до трех наружных блоков. Суммарно они располагаются на коммуникациях длиной до 300 метров.
Для всякого внутреннего модуля допускается устанавливать отдельную температуру и обеспечить свой микроклимат в каждой комнате. Погрешность устанавливаемой температуры составляет всего 0,05 градуса.
«Чиллер-фанкойл». Устройства с этой системой отличаются тем, что внутри контура применяется не фреон, а вода или антифриз. Центральный холодильный аппарат называется «чиллером», а теплообменные элементы – «фанкойлами».
Преимущество такого агрегата в том, что расстояние между этими компонентами может быть любое, так как вода течет по обычным трубам.
Центральные и крышные кондиционеры. Данные устройства разнообразные по своему действию. Они применяются в виде агрегатов по теплообмену, вентиляторов, очистителей и увлажнителей воздуха.
Центральным его называют потому, что воздушная масса обрабатывается во внутреннем блоке и потом по трубам двигается по комнатам. Монтаж кондиционеров такого вида и проведение коммуникаций выделяется особой сложностью и ему требуется наружный источник холода.
По возможности лучше выбирать крышные моноблоки, которые более простые в установке.
Принцип работы кондиционера
В основе принципа действия бытовых кондиционеров лежит нагрев хладагента. В процессе испарения, он поглощает тепло с поверхности – происходит образование конденсата, за счёт чего снижается температура воздуха.
Технические характеристики
Оборудование получает питание от электросети. Диапазон значений его энергопотребления – 1-2,5 кВт/ч. Мощность является тем параметром, от которого зависит, на какую площадь будет распространяться работа агрегата.
Назначение прибора
Бытовые кондиционеры нужны, чтобы остужать воздух в квартире. Наиболее востребованные места установки этих устройств – спальная комната и кухня.
Некоторые экземпляры могут не только остудить, но и подогреть воздух. Данную опцию обычно применяют перед началом отопительного сезона, когда в домах уже холодно, а отопление еще не дали.
Как выполнить монтаж кондиционера: установка внешнего и внутреннего блоков
Технические требования к монтажу блоков
Необходимые материалы и инструменты
Материалы и инструменты для монтажа надо приготовить заранее. Тщательное планирование позволит установить кондиционер быстро и без ошибок. Для того чтобы своими руками установить сплит-систему, потребуются следующие материалы:
- электрический провод;
- медные трубы двух размеров;
- пластиковая трубка для дренажного трубопровода;
- теплоизоляция для труб;
- скотч;
- пластиковый кабель-канал;
- металлические кронштейны L-образной формы;
- крепежные изделия (болты, анкеры, дюбеля).
В инструкции, прилагаемой к сплит-системе, указано, какие будут нужны электрические провода. Обычно это четырехжильный кабель сечением 2.5 кв. мм. Следует приобретать кабель «негорючего» исполнения, например, марки ВВГНГ 4х2.5. Приобретая кабель, отмерьте на 1-1.5 м больше, чем планируемая длина трассы.
Медные трубки следует приобретать в специализированных магазинах. Трубы для систем кондиционирования изготавливаются из особо мягкой меди и не имеют швов. Некоторые установщики полагают, что можно использовать продукцию, предназначенную для водопровода. Это заблуждение: медь в таких трубах пористая и хрупкая, а поверхность обработана грубо. Это не позволит обеспечить надежное соединение с патрубками, через мельчайшие трещинки фреон быстро испарится.
Потребуется приобрести трубки двух диаметров. Для небольших систем стандартны размеры 1/4, 1/2 и 3/4 дюйма. Нужный размер приведен в инструкции к сплит-системе, а также обозначен на корпусе наружного блока. Как и провод, трубки надо приобретать с запасом в 1-1.5 м.
Теплоизоляция продается там же, где специальные медные трубки. Стоит она недорого, и ее также можно взять с некоторым запасом. Теплоизоляция продается стандартными кусками по 2 м. Не забудьте, что ее нужно в 2 раза больше, чем длина трассы, + 1 кусок.
При укладке концы теплоизоляции будут закрепляться на медных трубках прочной клейкой лентой. Для этого хорошо подходит строительный армированный скотч. В крайнем случае, можно обойтись даже изолентой, но следует учесть, что она не должна со временем расклеиваться. Также для закрепления удобно использовать пластиковые монтажные стяжки с фиксатором.
Для отведения конденсата используют пластиковые гибкие трубки особой конструкции. Для того чтобы при укладке магистрали они не сминались на поворотах, внутри таких труб расположена тонкая, но жесткая стальная спираль. Продаются они в тех же магазинах запчастей и материалов для систем кондиционирования. Берите такую трубку с запасом 1.5-2 м.
Чтобы трубы и провода не портили внешний вид, желательно укладывать их в аккуратный короб. Как нельзя лучше для этого подходят стандартные электротехнические кабель-каналы с крышкой. Такие короба продаются отрезками по 2 м. Чтобы трасса смотрелась аккуратно, не забудьте также приобрести в дополнение к ним сортовые изделия: поворотные углы внутренние и наружные. Для установки сплит-систем обычно хорошо подходят кабель-каналы сечением 80х60 мм.
Кронштейны, на которых снаружи будет установлен внешний блок сплит-системы, имеют Г-образную форму. Кондиционеры довольно тяжелые, к тому же при работе вибрируют. Поэтому надо приобретать специальные кронштейны для установки кондиционеров. Такие изделия обладают высокой прочностью и жесткостью. Хорошо, если такие кронштейны входят в установочный комплект вашей системы, потому что обычные строительные уголки для этих целей непригодны.
Чтобы закрепить на стенах короба, рамы внутреннего блока и кронштейны наружного блока, потребуются анкеры и дюбели. Для фиксации наружного блока на установочных кронштейнах нужны винты и резиновые прокладки. Необходимое количество крепежных изделий следует рассчитать заранее и предусмотреть запас 25-35%.
Если вы решились установить сплит-систему своими руками, у вас в доме наверняка уже есть следующие инструменты:
- отвертки;
- строительный уровень;
- ключи шестигранники;
- дрель и набор сверл;
- перфоратор.
Перфоратор потребуется не только для сверления отверстий малого диаметра под дюбели и анкеры. Придется также проделать в толстых стенах несколько отверстий большого диаметра.
Кроме того, в процессе установки сплит-системы понадобится специальный инструмент:
- труборез с острым лезвием;
- триммер;
- развальцовка;
- трубогиб;
- манометрический коллектор;
- вакуумный насос.
Приобретать такое специализированное оборудование ради одной установки слишком накладно. Но можно взять эти необычные приспособления напрокат в специализированной фирме или у знакомого мастера.
