Монтаж и подключение светильников в потолках типа Армстронг
Подвесной потолок типа Армстронг очень часто используется для отделки потолков в общественных и офисных помещениях, благодаря тому, что он просто и быстро монтируется, но главное все получается не дорого и с минимумом строительной грязи и пыли по сравнению с другими типами потолков.
Установить потолок Армстронг сможет да же и начинающий мастер. Он прекрасно скрывает все инженерные коммуникации и обеспечивает простой и беспрепятственный к ним доступ в любое время. Для электриков этот тип потолка существенно упрощает процесс монтажа (открыто по основанию) электрической проводки и установки светильников (достаточно просто вставить светильник в свободную ячейку).
Для того, что бы под тяжестью светильников не провисал потолок необходимо металлический каркас усилить дополнительно подвесами.
Вот что дословно, рекомендует компания Armstrong по этому поводу: «При монтаже растровых светильников без их самостоятельной подвески к потолку- расстояние между несущими (направляющими) рейками должно быть 600 мм, а расстояние между подвесами – 600 мм.При установке растровых светильников без монтажа самостоятельной их подвески, светильники должны опираться на две несущие рейки».Ну как показывает практика достаточно всего одного подвеса возле светильника, если все подвесы закреплены через две клетки под декоративные плитки размером 60х60 см.
Монтаж светильников в потолок Армстронг.
Рекомендую перед началом установки снять растр или пластиковый прозрачный пластик или стекло со светильника, что нам откроет доступ к клемнику для подключения к электросети и позволит установить лампы, при условии, что они не будут мешать последующей установке и подключению- советую сразу установить лампы, потому что внизу- это сделать проще и быстрее.

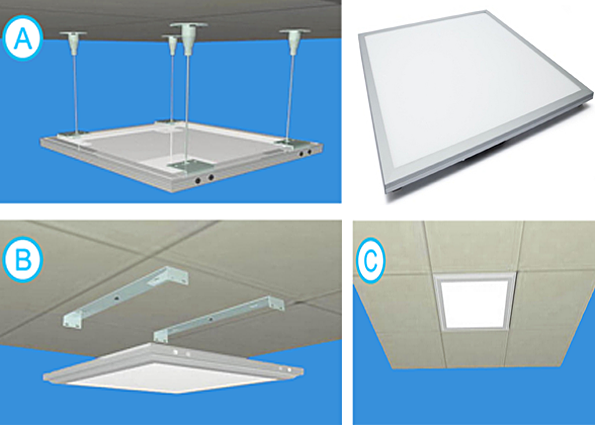

В зависимости от видов светильников будет различаться и технологии монтажа. Основные виды приборов освещения для потолка Армстронг на картинке.
- Первые два стандартного размера приблизительно 59х59 сантиметров. Их установить очень просто- под не большим углом как к направляющей потолка, так и самой плоскости вставляем светильник внутрь ячейки поворачиваем и ложем в квадратную ячейку. Смотрите как это делает установку мастер на картинке справа. Помните, если расстояние от потолочного основания или коммуникаций до каркаса будет меньше 20 сантиметров- Вы не сможете установить люминесцентный светильник стандартных размеров.
- Приходилось мне ставить и светильники по размеру равными половине ячейки, при этом он ставится по любому необходимому краю ячейки каркаса, а вторая половина закрывается вырезанным по размеру куском декоративной плиты.
- Не редко ставил так же Я и встраиваемые круглые или квадратные гораздо меньше размера ячейки светильники. Под них необходимо аккуратно и точно по размеру вырезать посадочное отверстие в декоративной плите, куда будет вставляться светильник. Резку как круглых так и квадратных отверстий- легко можно сделать с помощью острого ножа. В принципе все делается аналогично, как Я рассказывал в статье: “установка точечного светильника”.
- Если потолки высокие, то часто над рабочими местами устанавливаются подвесные светильники на тросах, которые крепятся не к каркасу, а к потолочному основанию. Как они устанавливаются читайте в моей статье “установка подвесного светильника”.
Подключение светильников.
Подключаются они довольно просто. Ноль (синий провод) садится на клемнике под болтик разъема с пометкой N, а фаза (красный или белый)- L и земля (желто зеленый )- со специальным символом, изображенным на схеме снизу.
Если на каждый светильник приходит по два электрических кабеля электропитания (при подключении одного от другого), тогда необходимо зачистить кончики и скрутить плоскогубцами по парно по цветам провода и только после этого садить на клемник.
Вот и все, установить и подключить светильник в потолок Армстронг под силу любому человеку.
И главное, если сомневаетесь какие покупать светодиодные или люминесцентные светильники- берите последние, потому что они в разы дешевле, но потребляют электроэнергии не в разы больше, как многие думают, по сравнению со светодиодами. Рекомендую ознакомиться с характеристиками люминесцентных ламп и светильников!
P.S. В моей практике, один раз пришлось переубеждать прораба, который требовал отдельно на подвесы крепить каждый светильник к потолочному основанию. Переубедить его мне помог только плотник, который вспомнил случай, когда плохо закрепленный каркас упал, а светильники остались висеть на проводах.
Помните, если много планируется устанавливать светильников- каркас необходимо усилить с помощью установки дополнительных подвесов!
Как ухаживать за растровым светильником?
Растровый светильник – это не просто прибор, который нужно установить и забыть о нём на долгое время. Для того, чтобы он работал стабильно и долго, необходимо регулярно ухаживать за ним.
Во-первых, растровый светильник нужно регулярно чистить от пыли и грязи. Для этого можно использовать мягкую ткань или специальные средства для чистки светопрозрачных поверхностей. Никаких абразивных материалов использовать не следует, так как они могут повредить поверхность светильника.
Во-вторых, следует следить за тем, чтобы лампы внутри светильника не перегорали. Если какая-то лампа перегорела, то ее необходимо заменить как можно скорее. В противном случае, работа всего светильника может быть нарушена, или он может перегреться и выйти из строя.
В-третьих, не следует допускать повреждения проводов и контактов внутри светильника. Если какой-то контакт обломился или провод поврежден, то его необходимо заменить или отремонтировать.
В-четвертых, лампы и патроны у светильника должны вовремя меняться. Не стоит экономить на этом, так как некачественная лампа может не только сократить срок службы всего светильника, но и стать причиной возгорания.
Если вы следуете всем этим простым правилам, то ваш растровый светильник будет служить вам верой и правдой на протяжении многих лет.
Клеммники Wago и прокалывающие зажимы
Разрезаете петлю в нижней части пополам, снимаете изоляцию с проводов на 11-12мм и соединяете их обратно через клеммник Wago серии 2273.
При этом на оставшуюся свободную клемму будут подключаться питающие провода с самого светильника. Такая схема подключения называется параллельной или подключение шлейфом.
1 of 2
Кстати, можно для этой цели вовсе и не резать кабель, оставив его цельным. Достаточно вместо Ваго применить специальные прокалывающие зажимы.
При их использовании, снимаете только верхнюю защитную оболочку с кабеля ВВГнг-Ls, основные жилы остаются не тронутыми. Заводите эти жилы в верхнюю часть прокалывающего зажима и защелкиваете его.
Встроенные ножи должны автоматически проткнуть изоляцию, создав надежный контакт. К нижней половинке подключаются таким же способом провода на светильник.
Смонтировав клеммники подключаете всю группу светильников к питающему проводу. Желательно после этого проверить индикаторной отверткой наличие напряжения на конечных контактах, чтобы потом не пришлось разбирать потолок и искать, где же пропала фаза.
Если все нормально, на этом основная часть монтажа закладных завершена. Теперь пора приступать непосредственно к самому монтажу и подключению точечного светильника.
После натяжки полотна, по ранее установленным меткам на поверхности пола, размечаете маркером и лазерным лучем нивелира точки, где необходимо будет разрезать полотно.
Если нет нивелира, то отмеряете расстояние от стен обыкновенной рулеткой.
Уникальная разработка
В современном мире особым спросом пользуются светодиодные модели светильников. Светодиод представляет собой уникальную разработку, которая с успехом прижилась на рынке осветительных приборов и смогла вытеснить многих своих предшественников. Принцип действия такого рода светильников основан на применении полупроводников, которые излучают свечение. В результате применения в производстве этого принципа стало возможным изобретение экономичных и долго работающих осветительных приборов.
Светильники линейки Армстронг, являясь светодиодными изделиями, обладают всеми преимуществами, что присущи этому роду осветительных приборов.
Функциональные светодиодные светильники для потолка Армстронг
Для обустройства потолочной конструкции применяется металлический профиль, из которого выполняется металлическая обрешетка. Размеры ячеек должны составлять 600х600 мм. В эти ячейки затем монтируются плиты, выполненные из минеральной ваты. Потолочные подвесные конструкции Армстронг оснащают специально разработанными, функциональными осветительными приборами.
При выборе осветительных приборов для подвесной потолочной конструкции Армстронг стоит учитывать их технические характеристики. Особо привлекательным и качественным вариантом будут встраиваемые светодиодные светильники. Особенность подобного осветительного прибора заключается в том, что они потребляют минимальное количество электроэнергии.
Помимо этого, подобные осветительные приборы отличаются тем, что они:
- Гарантируют высокое качество и яркость освещения;
- Отсутствует эффект мерцания;
- Световой поток направляется в строго определенную зону.
Компактные светильники прямоугольной формы хорошо смотрятся в небольшом помещении
Светильники типа LED в обязательном порядке имеют высококачественные современные охлаждающие радиаторы. Не смотря на то, что они в сравнении с другими осветительными приборами выделяют достаточно немного тепла, все же требуется специальная система отвода, которая помогает охладить всю конструкцию
Это очень важно, потому как при перегреве лампа будет обеспечивать более слабое освещение и продолжительность эксплуатации ее значительно уменьшится. Чтобы обеспечить более яркое и качественное освещение, в осветительные приборы устанавливается сразу несколько светодиодных ламп
Корпус для таких ламп производится из высококачественных материалов с точными геометрическими формами, что гарантирует точное прилегание и не образуются зазоры.
Растровые светильники для подвесных потолков
Существует масса видов различных светильников для подвесного потолка.
У покупателя есть возможность выбрать светильник для подвесного потолка по своему вкусу: это обусловлено тем, что существует очень много разновидностей и видов таких светильников:
- Растровые;
- Точечные;
- Встроенные;
- Led светильники;
Для начала необходимо понять, что растровые светильники больше всего подходят для общественных учреждений.

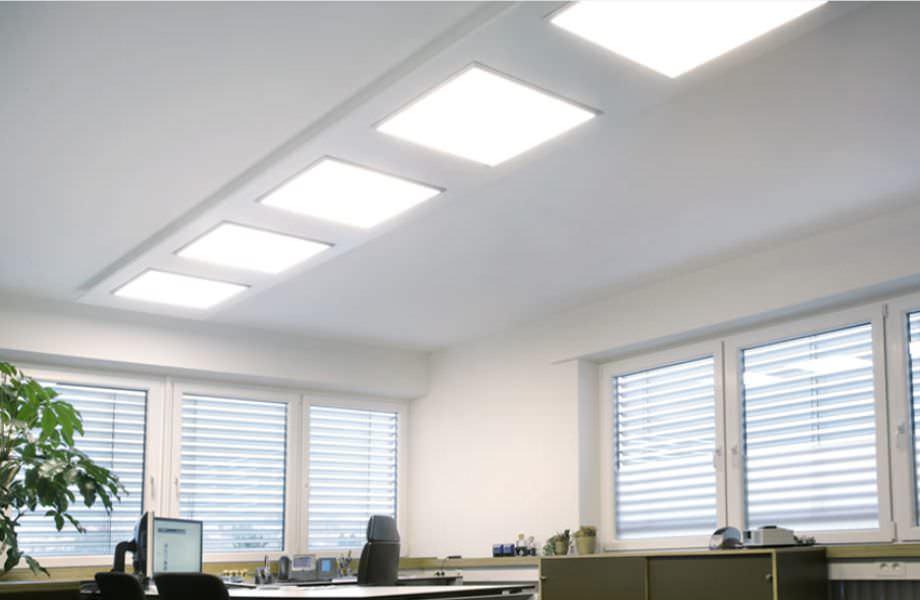

Растровые светильники, как правило, используются в больших офисных помещениях
Такие светильники чаще всего имеют прямоугольную форму, а основой служит изготовленная из стали листовая пластина. На поверхности устанавливается решетка, которую легко снять, что является несомненным плюсом при замене лампочек.
Растровые светильники бывают
Встраиваемые – внешне такой светильник смотрится как часть потолка. Он являет собой полный минимализм;

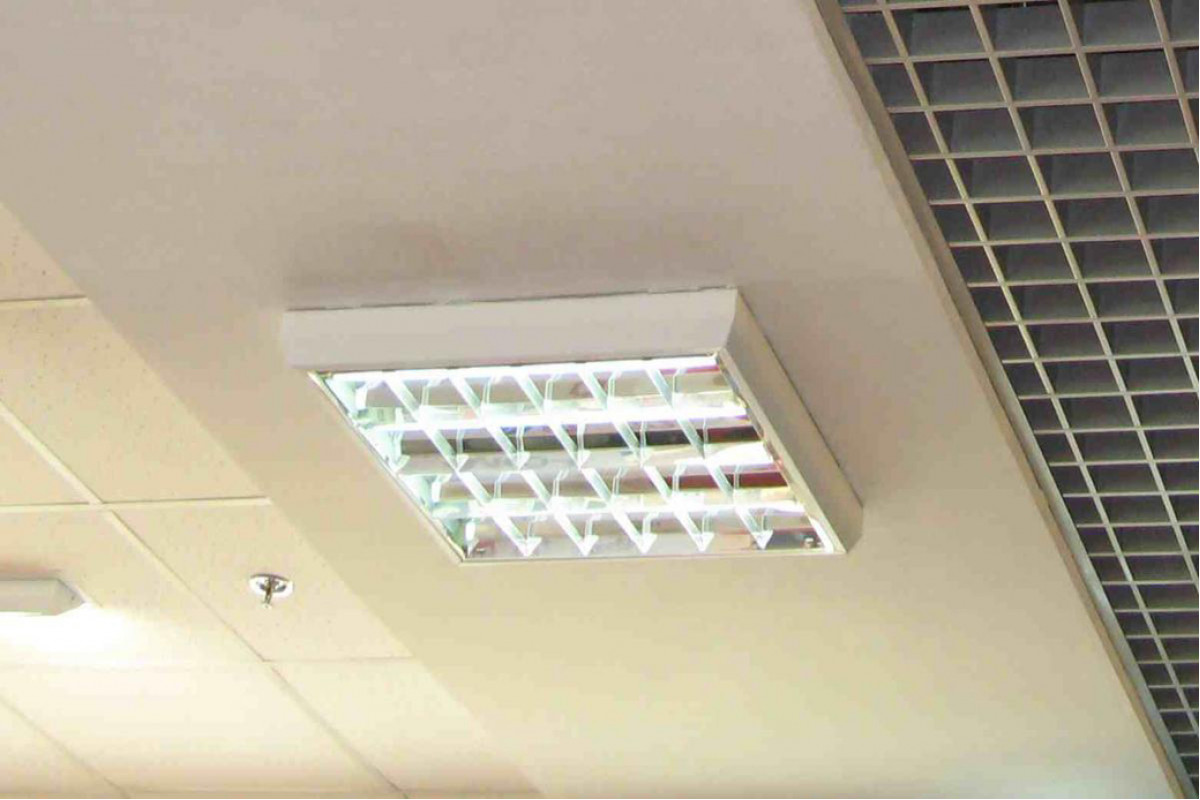

Накладные – используются для больших помещений и не требуют особого монтажа
Однако нужно очень осторожно подходить к вопросам установки, так как существует опасность обрушивания светильника.
Существует два основных типа растровых светильников: накладные и встраиваемые
Также стоит отметить, что важно ответственно подойти к выбору лампы для растрового светильника
Лампы бывают двух видов
Люминесцентные – утрафиолетовое излучение светит очень мощно, сами по себе лампы прочные и надежные, бывают разных цветов. Также достоинством таких ламп является экономность
К недостаткам люминесцентных ламп можно отнести опасность, которая состоит в том, что в состав лампы входит ртуть, что само по себе призывает к осторожности в использовании. Также минусом является снижающаяся со временем светоотдача.
Светодиодные – лампы с повышенной экологичностью
Надежность и безопасность таких ламп сочетается с экономностью, а прочность обычно на высшем уровне. Светодиодные лампы чаще всего устанавливаются для уличного освещения. К недостаткам светодиодной лампы относится высокая цена.
Спросом покупателей больше пользуются люминесцентные лампы. Критерием выбора, в первую очередь, является легкость установки, а также долговечность.
Люминесцентные лампы пользуются заслуженной популярностью
У обоих видов ламп есть общая характеристика, которая играет немаловажную роль. И светодиодные, и люминесцентные лампы не раскаляются до состояния, когда их нельзя взять в руки. Они нагреваются очень слабо.
Схема подключения светодиодных ламп вместо люминесцентных
И еще раз, все достаточно просто, с одной стороны к ламам подводится фаза, а с другой ноль. При этом полярность не важна, так как подключается переменный ток, подсоединяйте так, как вам будет удобнее
Кроме того, не важно к какому из контактных штырьков подключается электрический провод, ведь их каждая пара, с каждой стороны LED лампы, замкнута
В случае переделки растрового люминесцентного светильника, мы просто берем провода, которые идут от цоколей g13 и обрезаем их, а затем все провода одной стороны подключаем на фазную клемму, а все провода другой, на нулевую. В итоге должно получится примерно следующая схема установки led ламп вместо ламп дневного света:
Как видите, технология простая, не нужно обладать каким-то особым образованием, чтобы перевести на светодиодные лампы, допустим, все люминесцентные светильники в офисе, на производстве или в магазине.
Кстати, как монтировать и подключать люминесцентный светильник, а главное как устанавливать трубчатые лампы т8 – мы писали в статье “Подключение люминесцентного светильника “
В результате такой переделки, вы получаете новый, современный светодиодный светильник, безопасный, с низким энергопотреблением и долгим сроком службы.
Помните, что старые люминесцентные лампы нельзя просто выбросить или, хуже того, просто разбить, их необходимо обязательно утилизировать
, ведь они содержат ртуть. В каждом крупном городе есть центры, куда вы сможете сдать свои энергосберегающие лампы, нередко совершенно бесплатно.
Расчет и технология монтажа
При установке растровых светильников необходимо учитывать особенности конструкции и типа потолка, а также выбрать правильные инструменты и приборы для выполнения работы.
Расчет монтажа
Перед началом установки растровых светильников необходимо произвести расчет освещения. Для этого определяются требуемые параметры светового потока и количество ламп, которые будут использоваться в светильниках.
В зависимости от типа потолка и конструкции светильника выбирается способ монтажа:
Встраиваемые светильники
Для установки встраиваемых растровых светильников необходимо выполнить следующие шаги:
- Подготовить инструменты и приборы для монтажа: отвертку, кусачки, шуруповерт.
- Подготовить потолок: удалить старые светильники и розетки, если они есть. При необходимости отремонтировать поверхность.
- Произвести укладку проводки по потолку, установить розетки для подключения светильников.
- Установить светильники в отверстия потолка, подключить провода к розеткам.
- Закрепить светильники на потолке с помощью крепежных элементов.
Накладные светильники
Установка накладных растровых светильников имеет свои особенности:
- Подготовить инструменты и приборы для монтажа: отвертку, кусачки, шуруповерт.
- Подготовить потолок: удалить старые светильники и розетки, если они есть. При необходимости отремонтировать поверхность.
- Произвести укладку проводки по потолку, установить розетки для подключения светильников.
- Установить светильники на потолок с помощью крепежных элементов.
- Подключить провода к розеткам.
Подвесные системы
Установка растровых светильников на подвесные системы требует следующих действий:
- Подготовить инструменты и приборы для монтажа: отвертку, кусачки, шуруповерт.
- Подготовить потолок: удалить старые светильники и розетки, если они есть. При необходимости отремонтировать поверхность.
- Произвести укладку проводки по потолку, установить розетки для подключения светильников.
- Установить подвесные системы на потолок с помощью крепежных элементов.
- Закрепить светильники на подвесных системах.
- Подключить провода к розеткам.
Укладка панелей
При укладке панелей растровых светильников необходимо учесть следующие моменты:
- Выбрать подходящую конструкцию панелей для установки.
- Подготовить инструменты и приборы для монтажа: отвертку, кусачки, шуруповерт.
- Подготовить потолок: удалить старые светильники и розетки, если они есть. При необходимости отремонтировать поверхность.
- Произвести укладку проводки по потолку, установить розетки для подключения светильников.
- Установить панели на потолок с помощью крепежных элементов.
- Подключить провода к розеткам.
Витражные светильники
Монтаж витражных растровых светильников выполняется следующим образом:
- Подготовить инструменты и приборы для монтажа: отвертку, кусачки, шуруповерт.
- Подготовить потолок: удалить старые светильники и розетки, если они есть. При необходимости отремонтировать поверхность.
- Произвести укладку проводки по потолку, установить розетки для подключения светильников.
- Установить светильники в отверстия потолка, подключить провода к розеткам.
- Закрепить светильники на потолке с помощью крепежных элементов.
Достоинства растровых светильников
Растровые светильники имеют ряд преимуществ:
- Равномерное распределение света по помещению.
- Экономия электроэнергии.
- Долгий срок службы ламп.
- Возможность выбора различных дизайнов и размеров светильников.
Технология монтажа растровых светильников позволяет создать комфортное и эффективное освещение в различных помещениях.
Выбор точечных светильников для расположения на натяжном потолке
Светильники для подвесного натяжного потолка годятся не всякие. Пленочное полотно очень тонкое и легкое. Установка спотов предполагает монтаж на базовом потолке и формирование отверстий в полотне для осветительных приборов.
Учитывать нужно и другую особенность именно натяжной пленки: материал не переносит действия высокой температуры. Это исключает применение аппаратов слишком высокой мощности, а также ламп накаливания или металлогалогенных: последние очень сильно нагреваются, что приводит к деформации пленки.
Соответственно, наиболее важным параметром выбора становится тип источника света и мощность:
- Если используется лампа накаливания, то ее мощность не должна превышать 40 Вт. На тканевое полотно допускается монтаж светильника мощностью до 60 Вт, так как полиэстер более устойчив к действию температуры;
- галогеновая лампа нагревается еще сильнее. Максимум для ПВХ-пленки составляет изделие, мощностью в 20 Вт;
- светодиодные приборы не нагреваются вне зависимости от мощности, так как такая модель включает специальные теплоотводящие устройства.
Какие светильники лучше для натяжного потолка в зале или спальне, определяет высота комнаты и устройство потолка.
Классифицируют светильники по методу установки:
накладные – лучший вариант для натяжной пленки. Устройство включает крепежную площадку, которая устанавливается на базовой поверхности и корпус. Отверстие под светильниками ПВХ-пленке должно быть меньше по диаметру, чем корпус изделия;
Для того, чтобы работать при свете или отдыхать, требуется разный уровень освещения. Этот вопрос также решается с помощью точечных светильников.
В этом случае при выборе нужно обратить внимание на конструкционные особенности:
Светильники стационарные. Большинство встраиваемых моделей относится к этому типу;
- поворотно-выдвижные – интересный вариант, который, однако, предусматривает ручную регулировку, так как выдвинуть корпус можно только руками;
- споты – оборудуются поворотным механизмом и регулируются вручную. Споты выпускаются самые разные, но чаще всего представляют собой несколько светильников, установленных на общий крепеж.
Схемы размещения точечных светильников
Рассмотрим конкретные схемы широко применяющееся на практике.

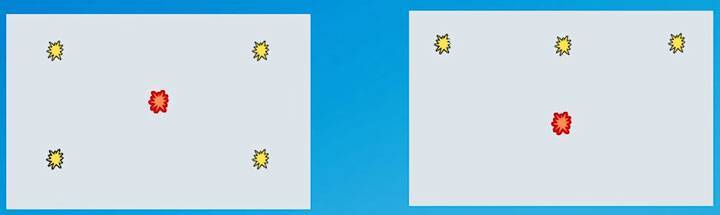

Данные схемы №1,2 с минимальным количеством точек и люстрой по центру, пригодны для относительно небольших помещений.
Например, если у вас не угловой кухонный гарнитур, который выстроен вдоль единственной стенки, то выбирайте схему №2.
Схема №4 выравнивает освещенность. Она также может применяться для кухни, но только уже с угловым расположением шкафчиков.
Еще с помощью нее, удобно подсвечивать любые отдельные зоны в комнатах – обеденную на кухне или зону отдыха в зале.
В спальной комнате, детской и в гостиной, часто применяются схемы №5,6,10 с полуокружностями, окружностями, дугами, овалами.
1 of 3
Не думайте, что без люстры резко уменьшается количество вариантов. Тут тоже есть место фантазии.
Главное что нужно сделать в этом случае – разделить потолок на группы освещенности, и тем самым создать различную степень освещения в одной и той же комнате.
Вот несколько вариантов. Каждая отдельная группа на них отличается по цвету.
К примеру, возьмем рабочий кабинет. Здесь одни из самых жестких норм по уровню освещенности. Однако это не говорит о том, что потолок нужно равномерно и обильно застилать спотами.
Выделите две зоны:
зона отдыха
В первой, где обычно стоит диванчик или кресло, не надо много света. Сделайте его более мягким и не столь ярким.
А вот там где стол, максимально насытьте потолок точечными спотами, так чтобы можно было работать даже без настольной лампы.
Монтаж термокольца
Затем нужно наклеить термокольцо требуемого размера.
Оно изготавливается из термостойкого АБС пластика (стандартная толщина – 2мм). Такой материал способен кратковременно выдерживать температуру даже до 100 градусов.
Выполняет кольцо две функции:
защищает полотно от теплового воздействия светильников
Иногда для мощных и ярких светоточек приходится наклеивать сразу по два кольца, дабы корпус светильника не задевал потолок и не происходило подобных неприятностей.
В первую очередь это относится к светильникам с галогенными лампочками.
Светодиодные лампы этому подвержены в меньшей степени. Их температура нагрева обычно не превышает 60 градусов. Для натяжного потолка это не является опасной температурой.
выполняет роль механической защиты
То есть, позволяет вырезать отверстие в потолке так, чтобы оно при этом не разошлось.
Поэтому важно равномерно нанести клей (Космофен, Контакт и др.) по всему контуру кольца. Не должно остаться ни одного не проклеенного участка
В тот момент, когда вы прижимаете кольцо, не нужно водить по нему пальцем, иначе оно может соскользнуть по клею. Достаточно просто его прижать и все.
Далее, осторожно, канцелярским ножом протыкаете полотно и вырезаете отверстие. При этом лучше не оставлять ничего лишнего, так как в противном случае пленка полотна будет касаться или закрывать радиатор лампочки, ухудшая ее охлаждение
Если у вас огромный светильник, то не забывайте, что нельзя вырезать сколь угодно большой диаметр отверстия.
Он всегда ограничивается отношением толщины полотна к силе его натяжения. Например, для небольшой площади в 4м2 (2*2) и толщине пленки потолка 2,5мм – максимально возможное отверстие будет – 8см.
Но большинство светильников квадратной или другой формы, без проблем подходят под круглые посадочные узлы.
Квадратные термо кольца бывают не всех размеров, и к тому же имеют немного другой принцип монтажа.
Размер отверстия в закладной должен быть на пару миллиметров больше наружного размера этого ”термо-квадрата”для того, чтобы он как бы проваливался в закладную и не деформировал от натяжения потолок.
Инструкция по установке светильников в подвесные потолки
Необходимые материалы
Для монтажных работ понадобятся такие материалы и устройства:
- светильник с фиксаторами;
- электропривод;
- лампочки (подходящие к имеющемуся цоколю);
- клеммники или гильзы для скрепления проводников;
- изоляционная лента;
- переключатель.
Светильники должны быть однотипными. С таким подходом легче провести монтажные работы и не возникнет разнобоя с точки зрения дизайна. Лампы должны иметь светоотражающий слой, нанесенный на конус колбы.
Особое внимание рекомендуется обратить на провода. Для гипсокартона лучше всего подходит двухжильный ВВГ-2×1.5. В случае с пластиком или МДФ проводники должны быть покрыты огнезащитным материалом
Пример подходящего для пластика — РКГМ
В случае с пластиком или МДФ проводники должны быть покрыты огнезащитным материалом. Пример подходящего для пластика — РКГМ.
За клеммниками придется периодически наблюдать и после завершения монтажных работ. Эти детали вследствие нагрева постепенно разбалтываются, поэтому нужно подтягивать болты.
Планирование
Прежде всего нужно определиться с местами установки светильников. Подвесной потолок имеет линии фиксаторов с металлическими профилями. Необходимо проверить, чтобы они не проходили по участкам, где планируется установка осветительных приборов.
Подсчет количества светильников
Каждое устройство способно освещать площадь, составляющую от 1,5 до 2,5 кв. м. Рекомендуется приобретать светильники с запасом, исходя из минимально освещаемой ими территории (1,5 кв. м). Однако не стоит слишком усердствовать, так как большое количество ламп утяжеляет потолочную конструкцию.
Разметка
Если используется нивелир, отметки вначале делают на полу. Далее с помощью лазера точки переносят на потолочную поверхность.
На полу правильнее делать разметку не рулеткой, а загодя подготовленным шаблоном. В качестве такового подойдет кусок плинтуса или кабель-канала.
От края отверстия в полотне поливинилхлоридной пленки до багета нужно соблюдать определенное расстояние. Оно должно быть не меньше 3 см.
Разводка проводов в потолке
В ходе монтажа подвесного потолка раскладывают провода поблизости от запланированных участков отверстий под лампы. Специалисты рекомендуют предусматривать 10-15-сантиметровую петлю по всему периметру потолка. Это позволит в случае необходимости поменять схему расположения лампочек. На фото внизу показан пример того, как правильно разместить отверстия с проводами под светильники:
Проводку нужно зафиксировать на стяжках, как это показано на следующей фотографии:
Проделывание отверстий
Понадобится коронка для работы с деревом. Такой коронкой просверливают гнезда под выключатели или провода в мебельных изделиях. В результате сверления нужно получить максимально ровные отверстия. Далее замеряют диаметр выступающей части прибора освещения и высверливают углубление на сантиметр меньше имеющейся окружности. Благодаря этому появляется возможность удалить проводку из зоны видимости подвесной конструкции.
Установка без накладной рамки
Светильник Sibertek SL6060 можно поставить и без аксессуаров, но это будет посложней и требуются правильные руки. При его толщине в 16мм. он не будет сильно торчать. Единственная проблема, которую потребуется решить, это найти место для размещения драйвера. Блок питания не обязательно ставить рядом со светильником. Его можно спрятать за гипсокартоном или распределительной коробке, предварительно удлинив провода, идущие от него.
На фото я пробовал клеить его на двухсторонний вспененный скотч, которым крепят зеркала. Держится очень крепко, отдирать его обратно сложно. Такой способ не рекомендую, эти 2 кг могут грохнуться сверху, в лучшем случае на кота. У меня поверхности были очищены загрунтованы и покрашены водоэмульсионкой.
Скотч был толстый, поэтому между потолком и краем была небольшая щель, удобное место для укрытия различных домашних насекомых. Что бы такого избежать можно аккуратно промазать герметиком или взять скотч на 1 мм, а не 3мм.
Правила техники безопасности при проведении монтажных работ
Помимо соблюдения элементарных требований электромонтажных работ в ходе установки светодиодных светильников важно придерживаться следующего ряда правил по общей безопасности:
- Все действия, предусматривающие контакт с электрооборудованием и проводкой, нужно начинать только после выключения общего рубильника сети.
- Прежде чем устанавливать лед-светильник, необходимо удостовериться, каким номинальным напряжением он обладает и подходит ли для работы под 220В или требует понижающего трансформатора.
- Все контакты с электропроводкой и оборудованием должны выполняться исключительно сухими руками.
- Приборы освещения, устанавливаемые в конкретном помещении, должны соответствовать по классу защиты условиям эксплуатации по таким показателям, как влажность и температура воздуха.
- Запрещено выполнять монтаж оборудования с явными признаками неисправности.
Кроме того, при выходе из строя уже эксплуатируемой системы освещения или хотя бы одного светодиодного светильника ремонтные действия или обычный осмотр необходимо выполнять только при отключенной внешней сети питания.
Расположение светильников в потолке Армстронг. Расчет комплекта потолочной системы
Чтобы знать, как рассчитать подвесной потолок Армстронг надо нарисовать план помещения (вид сверху) и указать на нем точные размеры каждой стены. Для этого используйте измерительную рулетку. Для расчета потолка надо знать, что входит в комплект его поставки.
Крепление перемычек к несущему профилю
Комплектующие на подвесной потолок Армстронг перечислены ниже:
- Декоративные потолочные плиты 600 мм х 600 мм х 15 мм
- Уголок пристенный (профиль ПУ 19 х 24)
- Профиль несущий тип Т 15 х 38 или Т 24 х 38
- Профиль поперечный тип Т 15 или Т 24
- Подвес универсальный (спица, пружина)
Чтобы правильно рассчитать и выполнить устройство подвесных потолков типа Армстронг начинающему домашнему мастеру можно предложить несколько правил:
- Количество пристенного уголка равно периметру помещения. Крепится он к стене дюбель-гвоздями 6 х 40 мм с шагом 35-45 см.
- Несущий профиль для подвесного потолка Армстронг крепится на подвесах к существующему потолку вдоль длинной стены. Расстояние между профилями рассчитывается таким образом, чтобы декоративная плита размером 600 х 600 мм ложилась на полочки двух соседних профилей.
- Когда монтируют потолок подвесной Армстронг, подвесы располагают с шагом 1 м по линии расположения несущих профилей. Линии необходимо нанести на план комнаты и указать точки крепления подвесов.
- Несущие профили и пристенный уголок соединяются между собой перемычками. Крепят их с шагом 600 мм.
Растровый светильник 600 х 600
Важно знать! Несущие профили надо размещать симметрично относительно продольной оси помещения. Эти четыре простых правила, помогут вам легко рассчитать количество элементов для подвесной потолочной системы
Расчет подвесных потолков Армстронг закончен и можно приступать к следующей операции
Эти четыре простых правила, помогут вам легко рассчитать количество элементов для подвесной потолочной системы. Расчет подвесных потолков Армстронг закончен и можно приступать к следующей операции.
