Стрелки манометра, проверка давления, заглушки
Для начала нужно запустить сплит систему. Тут нужно придерживаться рекомендаций:
- Присоединить большую трубу к порту, который находится на газовой стороне
- Средний шланг подсоедините к насосу, закройте все краны
- Включите на 20 минут. После, отключите насос, и в течение 20 минут наблюдайте за стрелкой манометра
- Если манометр поднимается до нуля, то стоит переделать вашу систему
- Включите кондиционер и проверьте его работоспособность (когда давление поднимется, открутите шланг и поставьте заглушки на края)
back to menu
Дополнительная заправка фреоном
Максимальная длина соединительных шлангов, по которым происходит движение фреона, не должна быть больше 7 метров. Но в случае, когда иная установка системы по тем или иным причинам невозможна, приходится увеличивать длину трассы для хладагента. В этом случае потребуется обязательная дозаправка фреона в систему.
Когда все работы будут выполнены и произведена при необходимости дополнительная заправка фреона в систему, следующим шагом станет необходимость сделать пробный запуск установки.
Желательно перед этим действием обязательно позаботиться о технике собственной безопасности. Нажатие на кнопку принудительного пуска приведет систему в действие. Иногда при включении система издает двойной звуковой сигнал. Это говорит о том, что вы можете управлять устройством, используя пункт дистанционного управления. Для того чтобы проверить его работу также следует поочередно нажимать на кнопки пульта.
Скачать руководства по монтажу кондиционера своими руками
| № | Производитель и серия | Ссылка для скачивания |
| 1 | Руководство по установке DAIKIN FTXR-E | Скачать |
| 2 | Руководство по установке DAIKIN FTXG Emura | Скачать |
| 3 | Руководство по установке DAIKIN FTXS | Скачать |
| 4 | Руководство по установке DAIKIN FTXN | Скачать |
| 5 | Руководство по установке DAIKIN FTYN | Скачать |
| 6 | Руководство по самостоятельной установке пульта DAIKIN BRC1D528 | Скачать |
| 7 | Руководство по самостоятельной установке пульта DAIKIN BRC1E51 | Скачать |
| 8 | Руководство по самостоятельной установке пульта DAIKIN BRC315D | Скачать |
Что еще может пригодиться для самостоятельной установки:
- Инструмент для установки кондиционеров
- Выбор места для установки кондиционера
Нюансы, технические особенности и варианты расположения кондиционера
Первое, что нужно сделать перед началом монтажа – это изучить руководство по эксплуатации. В данном документе закреплены нормы, рекомендованные производителем оборудования, которые обеспечат бесперебойную и корректную работу кондиционера. Не поленитесь выделить 20-30 минут, чтобы отметить некоторые особенности, которые в дальнейшем повлияют на эксплуатацию кондиционера.

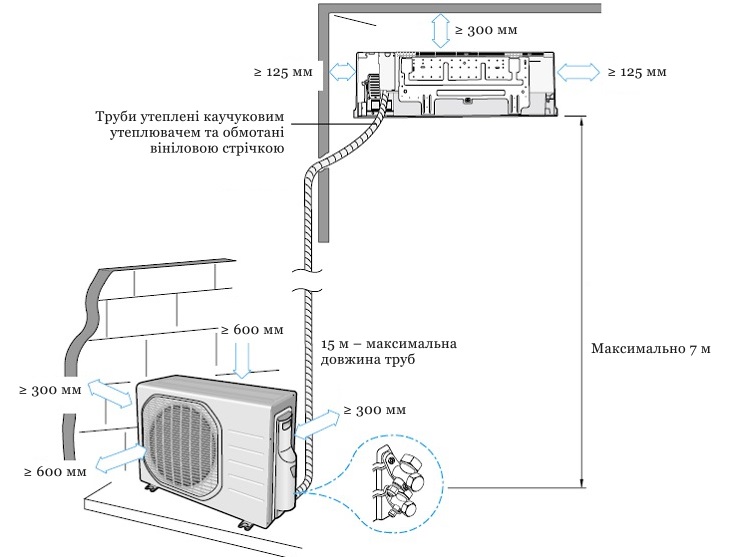

Несколько ключевых параметров:
- Высота от верхней плоскости кондиционера до потолка – минимум 15 см, но для конкретной модели это значение определяется производителем.
- Не менее 1,5 м до объекта, на который будет устремлен поток холодного воздуха. Если расстояние уменьшить намеренно, то есть риск переохлаждения и частых заболеваний.
- Не менее 30 см до стены с торцевой части кондиционера.
- От блока до пола – не менее 2,8 м, а под самим кондиционером не должны располагаться хрупкие объекты, включая аквариумы, стеллажи, гардины.
- Наружный блок располагается внизу оконного проема, сбоку или по середине так, чтобы не мешать и не заграждать само окно.
- Длина межмодульной трассы, которая соединяет наружный и внутренний блок сплит-системы составляет 3-4 м, но для конкретной модели эти значения варьируются. Не рекомендуется превышать эти показатели и намеренно удлинять межмодульную трассу, так как потребуется дополнительная закачка фреона. Проще убрать излишки в кольцо, чтобы они не мешались, чем постоянно добавлять охладитель в удлиненную межмодульную трассу.
Специалисты выделяют несколько удобных форм расположения кондиционеров, монтаж которых не доставит массу неудобств:
- Слева от окна внутренний блок + под окном наружный блок – самая удобная и практичная схема, у которой есть масса преимуществ.
- Между окнами внутренний блок + под левым окном наружный блок – уместно, если в квартире есть два рядом расположенных окна.
- Справа от окна внутренний блок + справа от окна или под окном наружный блок – стандартная схема, подходящая для любого этажа многоквартирного дома.
Мнение эксперта
Если в квартире имеется лоджия или застекленный балкон, то наружный блок можно располагать там, но обязательно фиксировать его и обеспечить беспрепятственный доступ воздуха в систему.
Этапы монтажа двухблочной системы
Чтобы система работала без проблем, нужно правильно выполнить все этапы монтажа.
1. Монтаж начинайте с разметки под монтажную панель внутреннего блока сплит-системы. К намеченному условному прямоугольнику — месту посадки внутреннего блока, нужно приложить монтажную планку или монтажную панель, выровнять их с помощью уровня и наметить места сверления. После этого следует сверлом Ø 8 мм высверлить отверстия глубиной не менее 32 мм, забить в них дюбели, приложить к стене монтажную панель, снова проверить правильность монтажа уровнем и закрепить металлическую основу саморезами с пресс-шайбой.
Длина бура берется в зависимости от толщины стен, диаметр бура (~ 45 мм) должен соответствовать сечению для прохода коммуникаций. Просверлите отверстие и вставьте гибкую трубку для защиты стен и трубок.
3. Далее позаботьтесь о страховочных ремнях: работа переходит на наружную стену. Нужно закрепить кронштейны для установки наружного блока. Для этого нанесите разметку под крепления и высверлите отверстия для болтов длиной не менее 100 мм с дюбелем под сверло Ø 12 мм. Приложите кронштейны к месту монтажа и закрепите их болтами.
Установив наружный блок на кронштейны, зафиксируйте его при помощи болтов Ø 8–10 мм с гайкой и шайбой.
4. Замерьте длину фреоновой магистрали. Для этого прикладываем рулетку к внутреннему блоку и пропускаем её через образованный канал коммуникаций к месту подсоединения на внешнем блоке, оставляя запас не менее 10 см. Отрежьте труборезом медную трубку необходимой длины, обработайте её от заусенцев римером, установите конусную гайку и завальцуйте на самом крае.
Края трубок до самого соединения должны быть заглушены изолентой.
5. Отщёлкнув переднюю крышку внутреннего блока кондиционера, открутите заглушку для подключения кабеля, соединяющего внутренний и наружный блоки. Подав кабель через монтажное отверстие, подключите провода к индивидуальным клеммам по схеме, которая изображена рядом с клеммной коробкой (или в паспорте кондиционера). Соберите всё в обратной последовательности.
Внимание! Внутрь не должны попадать пыль и грязь: это может спровоцировать замыкание и возгорание
Обмотайте магистраль, используя виниловую изоляцию.
Проведите объединённую магистраль сквозь отверстие в стене. Старайтесь не слишком сильно и не слишком часто изгибать трубки. Под соединительной трассой прокладывается дренажная трубка таким образом, чтобы не было застоя конденсата или обратного тока — направление «только вниз». Установите внутренний блок на монтажную панель на стене. Убедитесь, что блок прочно и надёжно сел на крепление и выставлен строго горизонтально.
Аналогично подключите магистраль и электрический кабель к наружному блоку кондиционера.
7. Используя вакуум-насос, произведите заполнение фреоновой магистрали в течение 15 минут. Для этого соедините гибким шлангом сервисный насос с вакуум-насосом с помощью четырёхходового клапана, с которого нужно снять крышку.
При достижении заданных значений разрежения отключите вакуум-насос, откройте на 1/4 клапан на 10 с и проверьте трассу на герметичность с помощью мыльного раствора в местах соединений. Отсоедините шланг вакуум-насоса от системы.
Если длина магистрали превышает 7 м, придётся выполнить дозаполнение контура фреоном.
Внимание! Убедитесь, что все элементы соединены надёжно, иначе возможна утечка жидкости!
8. Изолируйте все коммуникации на улице виниловой лентой, закрепив пластиковыми хомутами. Используя шестигранный ключ, откройте сервисные краны на наружном блоке кондиционера и запустите фреон в магистраль. Установите крышку наружного блока кондиционера, закрепив её винтами. Выровняйте с уклоном вниз дренажную трубку и закрепите её к кронштейну с помощью пластиковых хомутов.
Внимание! В реверсивных моделях дренажный патрубок вставляется в наружный блок через отверстие в нижней панели, после чего подключается к линии отвода конденсата
Заделайте отверстие в стене, зафиксируйте и закройте все коммуникации в помещении и на улице декоративным коробом и включите кондиционер в розетку. Проверьте, как работает пульт, прислушайтесь к шумам. Если всё нормально — вы установили свой кондиционер.
рмнт.ру
Выбираем место для внутреннего блока
Начнем с самого простого: выбор места размещения с точки зрения удобства пользования. Внутренний блок надо разместить так, чтобы охлажденный воздух распространялся по всей комнате, но не попадал напрямую на кровать, рабочий стол, кресло. В принципе, можно перенаправить поток при помощи подвижных жалюзи, но гораздо лучше изначально подумать об этом.
Варианты расположения внутреннего блока сплит системы
Наиболее правильное в этом случае решение разместить кондиционер над изголовьем кровати, над или сбоку от стола. В этом случае поток холодного воздуха будет «обтекать» место отдыха или работы, что гораздо более комфортно и менее опасно для здоровья.
Кроме того есть технические моменты, которые надо предусмотреть до того как начата установка кондиционера своими руками. Внутренний блок соединяется с наружным при помощи трассы из медных труб и кабеля управления. Выходы для подключения трассы находятся справа (если смотреть на блок спереди), но их можно выгнуть таким образом, чтобы они оказались слева или снизу. Эти выходы — это медный трубки длиной 30 см.
Выходы из наружного блока сплитсистемы (вид сзади)
К ним подключается трасса (пайкой или развальцовкой), а место соединения должно быть доступно для обслуживания. Потому этот участок трассы в стену (в штробу) не прячут, а закрывают декоративным коробом. При этом трассу можно располагать по-разному — в зависимости от того, на какой стене повесили внутренний блок и где по отношению к нему находится наружный блок.
Блок слева от наружной стены
Если внутренний блок находится слева от внешней стены, а трассы выходит ровно, минимальное расстояние от стены до блока — 500 мм (1 картинка на фото). Его можно уменьшить до 100 мм если трассу завернуть на прилегающую стену, но общая ее длина не должна быть меньше 500 мм. Если это невозможно, вывести отводы можно слева и уложить трубы в штробу (рисунок справа). В данном случае это возможно, так как место соединения выводов и трассы получается под крышкой корпуса, так что оно доступно для ремонта и обслуживания.
Варианты прокладки трассы хладагента если внутренний блок кондиционера находится слева от наружной стены
Если по наружным стенам здания нельзя тянуть кабели, трубы и т.п. (чтобы не портить внешний вид), придется всю трассу укладывать в помещении. Менее затратный вариант — провести ее в углу, закрыв специальными коробами. Такое расположение удобно, так как потом можно короб закрыть шторами.
Установка кондиционера своими руками: если трасса должна проходить в помещении
Второй вариант более трудозатратный (штробу сделать сложнее), но с эстетической стороны более выигрышный — это вывод перевести на левую боковую панель и уложить все в сделанную выемку.
На стене справа от наружной
Этот вариант можно назвать типовым — это стандартное решение при выборе такого местоположения. чаще всего трассу в коробе выводят прямо в стену, но если необходимо, ее можно опустить в углу (тоже закрыв коробом).
Пример монтажа внутреннего блока кондиционера на справа от наружной стены
При необходимости можно ее уложить в штробу (место соединения — в корпусе). Если трассу нельзя проводить снаружи здания, можно ее уложить в штробу в помещении. Трасса может быть похожа на два последних фото в предыдущей главе.
Выбор подходящего места для установки кондиционера
Куда определить наружный блок
На самом деле это не самая простая задача — выбрать место для наружного блока. Не на всех зданиях разрешено их размещать на стенах. В этом случае есть только два выхода: установить наружный блок сплит системы в специально отведенном месте — кондиционерной. Если такого помещения нет, остается только балкон или лоджия. В таких зданиях они обычно застеклены, потому на внешний вид размещение блока не влияет.
Но в этом случае надо предусмотреть систему охлаждения оборудования и отведения отработанного воздуха. Если балкон достаточно просторный, на все время его работы открывают окна на проветривание или обеспечив доступ свежего воздуха каким-либо иным способом. Выход простой и понятный, но ведет к перегреву оборудования, а это чревато поломками и частой заменой поврежденного наружного блока.
Монтаж на балконе — иногда единственный выход
Немного исправить положение может установка вентиляторов для более активного обмена воздуха. Правильно же выгородить небольшое помещение, сделать в нем эффективную вентиляцию, отдельные вентиляционные каналы на отведение и подачу воздуха. Причем они должны быть раздельными. Делают это при помощи воздуховодов, которые выводят вместо части остекления. В общем в данном случае установка кондиционера своими руками — проблемная задача именно в плане обеспечения нормальных условий работы оборудования.
На балконе или лоджии
Если запретов на размещение посторонних устройств на стенах здания нет, обычно наружный блок кондиционера вешают на ограждении балкона (сбоку или фронтально) или на стене, но так, чтобы до него была возможность дотянуться для обслуживания — помыть, почистить, проверить, починить.
Если балкон застеклен, над ним должна находится открывающаяся створка окна. Иначе обслуживать его будет очень сложно. Для защиты от осадков и предметов, которые могут упасть из окна, над блоком размещают козырек. Выбор материалов — что-то похожее на отделку балкона или белый пластиковый козырек, но только полнотелый. Пустотелые и металлические (в том числе профнастил и металлочерепицу) лучше не использовать, так как во время дождя они превращаются в барабан, а во время града вообще могут оглушать.
Стандартные способы установки наружного блока сплит системы на балконе
Если блок ставится на лоджии, из всех приведенных выше вариантов остается только тот, который на картинке справа. рядом на стене размещать неудобно, разве что под окном, но это уже относится к другому разделу.
Еще один момент: как проводить трассу — по потолку или по полу? Штробить придется и в том и в другом случае, но в случае с полом возможно, вы будете делать его из досок, тогда трубы и кабели, связывающие наружный и внутренний блок, можно проложить по поверхности, но лучше — в коробе.
Под или рядом с окном
В тех помещениях, где балкона или лоджии нет, внешнюю часть сплитсистемы навешивают на стену снаружи. Удобнее, если он находится под окном или сбоку от него. Причем под или рядом с открывающейся частью. В этом случае возможно обслуживание без вызова альпиниста.
Наружный блок кондиционера можно установить под или рядом с окном
При установке наружного блока кондиционера своими руками на стене рядом с окном, обдумайте высоту его монтажа. Можно расположить верхнюю поверхность блока вровень с верхней кромкой окна. В этом случае, высунувшись из окна и застраховавшись, можно будет проводить работы стоят на подоконнике. Второй вариант — нижнюю кромку выровнять вровень с нижней границей оконного проема. Тут можно будет лечь животом на подоконник, но достать до места выхода патрубков не получится. То есть, все-таки придется вызывать промышленных альпинистов.
Технические требования к монтажу блоков
Инструменты и материалы
При установке кондиционера приходится выполнять широкий спектр работ, для этого надо запастись:
- рулеткой, уровнем, карандашом;
- перфоратором с комплектом буров, штроборезом + алмазными дисками и пылесосом;
- инструментом для работы с трубами (вальцовкой, труборезом, трубогибом, шабровкой);
- инструментом для монтажа холодильного оборудования (течеискателем, вакуумным насосом с манометрическим коллектором и зарядным цилиндром);
- оснащением для пайки (пропано — кислородной или иной газовой горелкой, медно-фосфорным припоем, содержащим не менее 5% серебра);
- крепежными элементами (анкера, болты) и инструментом для их монтажа.
Крепление блоков
Установка пластиковых (ПВХ) окон в доме или квартире: пошаговая инструкция для монтажа своими руками | Фото & Видео
Подключение кондиционера
Установка внешней части
Выбираем и устанавливаем межкомнатные двери: пошаговая инструкция для установки своими руками | 80+ Фото & Видео
В первую очередь устанавливается наружная часть. Первое правило — не забывать о технике безопасности, если установка происходит выше второго этажа. При установке учитывайте такие факторы:
- Блок не должен закрывать вид соседям
- Конденсат не должен стекать по стене
- Прикреплять прибор нужно так, чтобы вы могли оказывать ему техническое обслуживание
Схема крепления кондиционера
При креплении наружного блока на балконе нужно так же соблюдать правила:
- убедится, что прочность балкона достаточна, чтобы выдержать прибор. В среднем вес такого изделия составляет 10-15кг
- при возможности нужно крепить в таком месте, где со всех сторон дует ветер, чтобы конденсат не стекал по стене
Установка модуля снаружи
Рекомендации по установке кондиционеров:
- Блок внутри надо устанавливать так, чтоб воздух не обдувал вас, иначе ангина и бронхит будут обеспечены
- Расстояние от потолка должно составлять 100 мм. А от боковой стены 125 мм
- Наружный модуль нужно прикреплять так, чтоб вы могли дотянуться до него для профилактического обслуживания

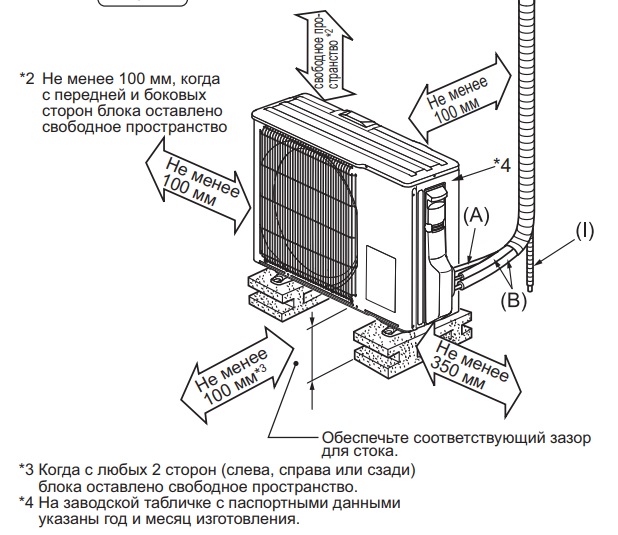

- Расстояние наружного изделия от задней стены должно составлять 20 см, а от боковой 300 мм
Отступы от краев стен
Модуль снаружи по возможности нужно ставить не сбоку от окна, а лучше всего под окном, так как если вы решитесь вызывать мастера при поломке либо для проверки прибора, то он вполне может отказаться от работы из-за не правильного монтажа.
Крепление наружного и внутреннего блока, наклон и магистрали
Установка внутренней части
Изготовление гардеробной своими руками: как оборудовать систему хранения в кладовке или спальне? | 100+ Фото & Видео
Установка внутренней части
Первым делом нужно правильно устроить электропроводку. Убедитесь, что проводка выдержит такую нагрузку.
Рекомендации по креплению устройства:
Внутренняя часть должна располагаться так, чтобы возле нее не было никаких лишних предметов.В ином случае они будут мешать охлаждению прибора. Не стоит размещать кондиционер над камином или другим источником тепла. Ветер из электро-кондиционера не должен напрямую дуть на человека, если конечно, хотите сохранить свое здоровье.
Это интересно: Лучшие электрические чайники 2019 года — рейтинг из 5 моделей
Алгоритм работ
Требования
Важно помнить, что схема подключения кондиционера к электросети жилых помещений кардинально отличается от промышленного варианта, используемого для офисов и на производствах. Подключение в квартирах только однофазное. Существует несколько вариаций работ, при помощи которых можно подключить сплит-системы
Существует несколько вариаций работ, при помощи которых можно подключить сплит-системы.
- Прямое подключение к розетке.
- Создание отдельного провода к электрическому щиту.
Первый вариант применяется для всех без исключения бытовых устройств. В эксплуатацию они входят только таким образом. Сама процедура состоит из нескольких шагов, исполнение которых обязательно. Малейшая оплошность может привести к неисправности кондиционера.
Вариант 1
Перед непосредственным подключением сплит-системы важно протянуть кабель к наружному модулю от испарительной системы. Первым делом проложите провод, соединяющий блоки (наружный и внутренний). Далее установите соединение с электрическим щитком (эта процедура необходима для мощных систем)
Слабые устройства, а также системы средней мощности можно подключить через розетку
Далее установите соединение с электрическим щитком (эта процедура необходима для мощных систем). Слабые устройства, а также системы средней мощности можно подключить через розетку.
Посредством розетки работают не только слабые системы, также такое подключение характерно:
- климатическим системам оконного типа;
- любым при мощной электрической сети в жилом помещении;
- временно расположенным кондиционерам.
Важно понимать, что для введения в эксплуатацию внутреннего блока необходимо заранее установить усиленные розетки, а также по возможности защитную систему. Производитель обязан вкладывать в коробку инструкцию, в которой можно найти:
- схему работы кондиционера;
- общую схему подключения;
- электросхему для соединения блоков.
Идентичная информация присутствует на поверхности уличного блока, а также на крышке испарителя. Это облегчит подключение кондиционера к электросети собственными руками в несколько раз. Клеммы для подключения находятся под декоративной панелью испарительной системы. Провода испарителя подключаются напрямую к наружному блоку согласно нумерации, которая четко прописана в инструкции. Также не стоит пренебрегать изоляцией свободных жил специальной лентой, это поможет предотвратить короткое замыкание.
Также важно обратить внимание на ряд причин, по которым подключение кондиционеров к электрической сети запрещено:
- старая проводка с использованием алюминиевой проволоки;
- некачественное сечение проводов, которые могут не выдержать нагрузки;
- отсутствие заземления и защиты от перепада напряжения;
- критическое состояние электрической проводки, наличие механических повреждений.
Схема подключения кондиционера к электросети
Вариант 2
По мнению производителей, одним из безопасных и практичных вариантов будет использование индивидуального кабеля с целью подключить систему к электрической сети, а установка защитного устройства убережет кондиционер от перепадов напряжения и различных перезагрузок, которые в большинстве случаев приводят к сгоранию микросхем, проводов прибора. Также дополнением к безопасности идет удобство: собственная линия позволяет размещать модуль в любом удобном для вас месте.
Существуют стандартные требования, прописанные производителем:
- для безопасности подключения и использования в обязательном порядке должны присутствовать устройство защитного отключения и автомат защитного отключения;
- медная проводка;
- соответствие диаметра провода требованиям;
- наличие заземления.
Медная проводка — обязательное требование для подключения прибора
Описание деталей кондиционера
Как подключить электропитание
Для внутреннего блока прокладывается проводка с сечением минимум 1,5 кв. мм. Непременно должен присутствовать автомат отключения. На вводе есть щиток, к нему и подключают проводку после завершения ее прокладки по стене. Нулевым проводим становится тот, что имеет желтый цвет и зеленую полосу. Чтобы выявить фазу и нуль, необходимо воспользоваться индикатором.
А дальше к клеммам каждого из блоков подводятся многожильные провода, пропущенные сквозь стену. Наименования клемм непременно должны быть такими же, что и провода. В инструкции всегда четко расписывается схема подключения.
Как выполнить монтаж кондиционера: установка внешнего и внутреннего блоков
Обзор конструкции внешнего блока перед подключением кондиционера: схема и строение
При монтаже кондиционера своими руками нелишним будет ознакомиться с его строением. Это позволит избежать ошибок в процессе работы и лучше освоить технологию.
Конструкция внешнего блока состоит из следующих компонентов:
- вентилятора;
- компрессора;
- конденсатора;
- четырехходового клапана;
- фильтра;
- платы управления;
Чтобы установить кондиционер своими руками нужно ознакомиться с его строением.
- соединений штуцерного типа;
- защитной крышки с быстросъемной конструкцией.
Вентилятор формирует воздушные потоки, которые обдувают конденсатор. В нем фреон подвергается охлаждению, и происходит его конденсация. Воздух, который продувается через этот радиатор, наоборот, нагревается. Основная функция компрессора – сжимание фреона и поддержание его движения внутри холодильного контура.
Существует две разновидности компрессоров:
- спиральные;
- поршневые.
Поршневые компрессоры отличаются более низкой ценой, однако они менее надежны. В отличие от спиральных, они хуже реагируют на воздействие низких температур в холодное время года. При подключении инверторного кондиционера плата управления обычно располагается во внешнем блоке. Если же модель не инверторная, все компоненты электроники помещаются в той части сплит-системы, которая устанавливается внутри помещения. Делается это для того, чтобы защитить плату управления от влажности и температурных перепадов.
Конструкция внешнего блока включает в себя следующие агрегаты: компрессор, клапан, вентилятор.
Четырехходовые клапаны обычно присутствуют в реверсивных типах кондиционеров. Такие сплит-системы работают в двух режимах: «тепло» и «холод». Когда кондиционер настроен на обогрев, этот клапан меняет направление движения хладагента. В результате этого изменяется функционал блоков: внутренний начинает обогревать помещение, а внешний работает на охлаждение. Штуцерные соединения применяются для подключения медных трубок, которые соединяют внутренний и внешний блоки.
Фильтр фреоновой системы предотвращает попадание медной крошки и других частиц в компрессор. В процессе монтажа кондиционера своими руками образуется мелкий мусор. Фильтр задерживает частицы перед входом в компрессор.
На заметку! Если монтаж климатического оборудования выполнен с нарушением технологии, в систему может проникнуть большое количество мусора. В этом случае фильтр не справится с загрязнением.
Быстросъемная крышка предназначена для защиты клеммника, предназначенного для подключения проводов, и штуцерных соединений. В некоторых моделях она обеспечивает частичную защиту, перекрывая только клеммник.
Независимо от того, к какому конструкционному типу принадлежит сплит-система, ее наружный модуль всегда имеет одинаковые рабочие узлы.
Из чего состоит сплит-система
Сплит-система состоит из двух блоков — внутреннего, который располагается в помещении, и внешнего, уличного. Во внешнем блоке находятся:
- вентилятор для обеспечения циркуляции воздуха через воздушный теплообменник;
- конденсатор, где охлаждается и конденсируется фреон;
- компрессор для сжатия фреона и нагнетания его в холодильный контур;
- блок автоматики.
Во внутреннем блоке сплит-системы находятся:
- система фильтров грубой и тонкой очистки;
- вентилятор для обеспечения циркуляции охлажденного воздуха в помещении;
- воздушный теплообменник для охлаждения воздуха;
- жалюзи для регулировки направления воздушного потока.
Где лучше располагать внутренний блок
Внутренний блок следует размещать в помещении таким образом, чтобы струя воздуха не была направлена непосредственно на людей. В противном случае использование кондиционера во время жары провоцирует простудные заболевания.
Установка внутреннего и внешнего блоков и прокладка трассы
Трассой называются фреоновые и электрические коммуникации, которые прокладываются между блоками. Фреон подается по медным трубам, покрытым теплоизоляцией, которые подключаются к блокам при помощи штуцерных конических соединений. Подсоединение возможно осуществить только силами квалифицированных специалистов и с применением специализированного инструмента.
Если установка сплит-системы проводится на этапе ремонта в помещении, коммуникации прокладывают в стенах, которые специально для этого штробируют
Важно при этом не замуровать в стену какие-либо стыки трубок и проводов, к ним должен быть обеспечен доступ. Если в помещении уже был сделан ремонт, коммуникации прокладываются в коробе поверх стены
Установка внутреннего блока
Внутренний блок размещают в помещении таким образом, чтобы охлажденная воздушная струя не встречала на своем пути никаких препятствий. Циркуляция воздуха в помещении должна быть свободной.
Установка внешнего блока
Внешний блок устанавливается таким образом, чтобы исключить его повреждение падающими сосульками, заливанием дождем или заваливанием снегом. Возможна установка внешнего блока на незастекленном балконе. Место установки внешнего блока должно обеспечивать удобство осмотра и проведения техобслуживания.
Где установить кондиционер, решить довольно просто. Как установить — более сложный вопрос, даже если у вас есть схема установки кондиционера. Установка кондиционера своими руками невозможна принципиально, а профессиональная установка обойдется в сумму от $170 до $250. Иногда встречаются предложения по установке сплит-систем и за $100. Однако, это крайне сомнительная экономия, которая может привести к выходу кондиционера из строя — об этом говорит статистика. До 80% поломок кондиционеров в Москве и Санкт-Петербурге происходит из-за того, что не соблюдаются правила установки кондиционера.
Кстати!
Распространено мнение, что лучше всего монтировать сплит-систему с привлечением промышленных альпинистов. Этот подход может сослужить вам плохую службу, поскольку привлекать альпинистов тогда придется и далее — для любого ремонта и обслуживания. Если возможно осуществить монтаж внешнего блока через окно или с привлечением автовышки, выбирайте именно эти варианты.
Знать основные принципы установки кондиционера полезно, чтобы понимать, что именно делают монтажники, и правильно сформулировать вопросы к ним. Самостоятельный монтаж климатического оборудования чреват ошибками, которые обойдутся дороже, чем профессиональные работы.
