Установка джакузи своими руками: правила и схемы подключения

Банная конструкция

Долгое время роскошью в частных банях считался собственный бассейн. Вскоре его сменили купели, а джакузи оставалось предметом мечтаний. Но обустроить банную конструкцию своими руками достаточно просто. Подобная компоновка выделяется:

Экономным расходованием места, при условии, что чаша меньше по размерам обычной ванны.
Наличием фильтрации и механической чистки содержимого ванны.
Возможностью регулировки температуры.

Кроме того, под систему не нужно выкапывать котлован и проводить бетонирование.

Обустроить джакузи можно в отдельной комнате, напоминающей ванную, или в моечном отделе.

Если выбирается первый вариант, то можно установить систему с несколькими гидромассажными местами, организовать звук и атмосферное освещение.

Особенности установки джакузи на улице

При выборе места монтажа важно учитывать не только габариты конструкции, но и размеры площадки для входа и проведения технических работ. Также джакузи должно располагаться не ближе 1.5 м от дома и границы участка. Следует учесть, что расстояние от воздушных линий электропередачи должно составлять от 3 м, а от спа-панелей – от 1.5 м

Следует учесть, что расстояние от воздушных линий электропередачи должно составлять от 3 м, а от спа-панелей – от 1.5 м

Следует учесть, что расстояние от воздушных линий электропередачи должно составлять от 3 м, а от спа-панелей – от 1.5 м.

Вес джакузи с водой может достигать тонны, поэтому важно возвести надежный фундамент для его установки, чтобы избежать повреждения устройства при его работе. Минимальные размеры площадки для установки джакузи на улице составляют 3х3 метра. Бетонное монолитное основание считается самым прочным и надежным, поэтому является идеальным вариантом для монтажа гидромассажной ванны

Его укладывают равномерным слоем от 7,62 до 10,16 см. Однако такое решение не позволит без препятствий транспортировать джакузи в другое место

Бетонное монолитное основание считается самым прочным и надежным, поэтому является идеальным вариантом для монтажа гидромассажной ванны. Его укладывают равномерным слоем от 7,62 до 10,16 см. Однако такое решение не позволит без препятствий транспортировать джакузи в другое место.

Сборные плиты сегодня считаются лучшим вариантом фундамента. Они упрощают не только установку, но и демонтаж конструкции

Важно выбрать оптимальную прочность панелей

Если вы желаете установить джакузи на террасе, важно узнать, способен ли ее фундамент выдержать вес гидромассажной ванны. Дополнительно следует установить УЗО на 240В и 50 А или контур на 60 А для моделей с многоступенчатым насосом. Очевидно, что требуемое напряжение для джакузи больше, чем стандартные 220В, поэтому в блок электроуправления целесообразно установить разъединитель

Очевидно, что требуемое напряжение для джакузи больше, чем стандартные 220В, поэтому в блок электроуправления целесообразно установить разъединитель

Дополнительно следует установить УЗО на 240В и 50 А или контур на 60 А для моделей с многоступенчатым насосом. Очевидно, что требуемое напряжение для джакузи больше, чем стандартные 220В, поэтому в блок электроуправления целесообразно установить разъединитель.

Также для подключения важно выделить один контур. Подсоединение к нему других приборов исключено. В большинстве моделей уличных джакузи подвод водопровода не нужен – вода набирается из шланга, затем нагревается в чаше

В большинстве моделей уличных джакузи подвод водопровода не нужен – вода набирается из шланга, затем нагревается в чаше

В большинстве моделей уличных джакузи подвод водопровода не нужен – вода набирается из шланга, затем нагревается в чаше.

Перед эксплуатацией джакузи необходимо:

отключить электричество, убедиться, что элементы установлены и надежно закреплены;
открыть воздушные клапаны;
заполнить чашу водой из садового шланга или при помощи ведер;
подключить электричество, запустить функцию подогрева;
протестировать все режимы.

После проверки работы гидромассажной ванны можно смело ее использовать по назначению.

Вокруг ванны, установленной на улице, можно высадить красивые цветы, кустарники и т.д. Если проявить фантазию – можно получить впечатляющий результат

Вначале в чашу набирают воду, и только потом запускают

Важно, чтобы все форсунки располагались в воде, иначе насос может перегреться, что приведет к его протеканию или выходу из строя. После запуска обычно настраивают интенсивность подачи струи, регулируют сопла форсунок. При эксплуатации джакузи допускается использовать ароматические вещества, эссенции, не образующие пену

Допустимая температура воды – до 50 градусов

При эксплуатации джакузи допускается использовать ароматические вещества, эссенции, не образующие пену. Допустимая температура воды – до 50 градусов.

Предлагаем ознакомиться Классический рецепт самогона из меда и дрожжей: как приготовить брагу в домашних условиях?

Важно помнить, что неправильная эксплуатация такой ванны может привести к поломкам. Часть из них можно диагностировать и устранить своими силами. А как это сделать – мы подробно рассмотрели в этой статье

А как это сделать – мы подробно рассмотрели в этой статье

А как это сделать – мы подробно рассмотрели в этой статье.

Пошаговая инструкция, как установить ванну

1 этап — установка редуктора и фильтров для ванной. Стандартная гидромассажная ванна рассчитана на давление воды в 4-5 атм, поэтому во избежание превышения данного показателя рекомендуется установить редуктор давления. Специальные фильтры обеспечат очистку воды, качество которой в кранах оставляет желать лучшего. Желательно установить многоступенчатую систему фильтров — это позволит избежать быстрого засорения форсунок, а значит, продлит общий срок эксплуатации всего изделия.

Фильтры для очистки воды

2 этап — регулировка высоты. До того, как подключить ванну к канализации, она аккуратно ставится на ножки в заранее выбранное и должным образом подготовленное место, высота выравнивается при помощи регулировочных болтов. Строго горизонтально ставить не обязательно, допустим небольшой угол уклона к стоку.

Регулировка уровня ванны

3 этап — монтаж сливной системы. Слив должен находиться выше основного водоотвода на расстоянии около 10 см. В целом, подключение ванны к канализации выполняется точно так же, как и обычной ванной, единственная разница в том, что обязательно следует герметизировать все швы и места соединения. Система слива-перелива полуавтоматическая, для монтажа достаточно шланг, который идет от отверстий, подсоединить к общей системе слива при помощи специальных фитингов.

Подключение ванны к канализации с системой слив-перелив

4 этап — установка смесителя в ванной. Краны-смесители крепятся достаточно просто, причем не на примыкающую стену, как в основном для обычных ванн, а непосредственно к самому джакузи.

5 этап — подключение к электросети

Первое и самое важное правило, которое нужно помнить: место проведения работ должно быть обесточено! Джакузи подключается к системе при помощи трехжильного кабеля, розетка заземляется и устанавливается за пределами ванной комнаты или как минимум на расстоянии 1 метр от гидромассажной установки. Розетка подключается к щитку через предохранительный автомат и индивидуальное УЗО

Соединяя провода электрокабеля, следует предельно внимательно следить, чтобы ноль кабеля подсоединялся с нулевым проводом (голубой цвет провода), фаза — с фазой устройства (помечена белым, коричневым или красным цветом), а заземление — соответственно, с заземлением (желто-зеленый цвет кабеля)

Все контактирующие с электрическим током части ванной необходимо поместить в водонепроницаемые короба

Внимание! Соблюдайте правила безопасности! Отключите рубильник электрощита! Рекомендуется доверить работы квалифицированному мастеру, если нет специальных навыков подключения приборов к электросети. 6 этап — устанавливается декоративный экран

Обычно экран идет в комплекте, но можно его сделать и своими руками

Главное правило, которое не следует забывать, — каким бы ни был экран, он должен обеспечивать всегда быстрый и максимально легкий доступ ко всем соединениям

Обычно экран идет в комплекте, но можно его сделать и своими руками. Главное правило, которое не следует забывать, — каким бы ни был экран, он должен обеспечивать всегда быстрый и максимально легкий доступ ко всем соединениям

6 этап — устанавливается декоративный экран. Обычно экран идет в комплекте, но можно его сделать и своими руками. Главное правило, которое не следует забывать, — каким бы ни был экран, он должен обеспечивать всегда быстрый и максимально легкий доступ ко всем соединениям.

экран для гидромассажной ванны

7 этап — запуск для проверки работоспособности. Необходимо убедиться, что фильтры, редуктор давления, УЗО установлены правильно, есть свободный доступ к системе, конструкция устойчиво стоит на месте, слив герметичный, нет течей в местах соединения труб. После проверки электроизоляции можно осуществить первый запуск и наслаждаться купанием.

Очень интересное и подробное видео по установке ванны!

Джакузи — разновидности

На сегодняшний день производители сантехники готовы предложить вам огромное количество моделей джакузи, различающихся по своей форме, материалу изготовления и комплектации. Чтобы облегчить процесс выбора гидромассажной ванны, приведем несколько классификаций подобных изделий по тем или иным характеристикам. Начнем с формы джакузи – ознакомиться с наиболее распространенными вариантами вы можете в таблице, приведенной ниже.

Таблица. Классификация джакузи по форме чаши.

Форма	Описание
	Джакузи подобной формы напоминают самые обычные ванны, которые можно встретить в любом доме. Изделия средних размеров, подходят для установки в типовых санузлах многоквартирных домов. Не отличаются большой вместимостью.
	Одна из самых распространенных форм джакузи – не требует для себя слишком много места, но при этом довольно вместительна. При наличии достаточной площади, такую гидромассажную ванну можно установить и в обычной городской квартире.
	Один из подвидов предыдущей формы джакузи. Ванна чуть более вытянута в длину, чем-то схожа с прямоугольными изделиями.
	Джакузи такой формы отличаются большими размерами и способны вместить в себя несколько человек. Устанавливать их следует ближе к центру помещения либо на улице (если конкретная модель ванны рассчитана на такие условия).

Следующий признак, по которому различают – материал, из которого они изготавливаются.

Чугунные
– сравнительно редкие изделия, отличаются очень высокой массой, прочностью и долговечностью. Выбирая гидромассажные ванны из подобного материала, следите, чтобы эмалированное покрытие не имело сколов, царапин и трещин.

Акриловые
– самый распространенный вид джакузи. Гибкость и технологичность полимера позволяют придавать изделиям самые разнообразные, необычные и замысловатые формы

Акриловые джакузи обладают меньшей массой, чем чугунные, но их покрытие требует большей осторожности при использовании.

Стальные джакузи
– самый дешевый вариант. Обладает удовлетворительными показателями прочности, долговечности и массы

Но при этом подобные гидромассажные ванны быстро остывают, а их заполнение сопровождается неприятным шумом.

Камень, дерево и прочие экзотические материалы
– такие джакузи, как правило, изготавливаются на заказ и обладают соответствующей стоимостью. Отличаются высоким качеством сборки и, при должном уходе, долговечностью.

Помимо материала и формы, джакузи различаются по размерам, объему, типу блока управления и наличию тех или иных дополнительных опций. Перед тем как приобретать гидромассажную ванну, обязательно сопоставьте все указанные выше характеристики с бюджетом, отведенным на покупку сантехники, и со своими личными предпочтениями.

Требования к месту установки джакузи

Следует понимать, что гидромассажную ванну можно устанавливать далеко не везде и не всегда – из-за своих размеров, массы и особенностей устройства монтаж сопряжен с некоторыми трудностями и ограничениями. И желательно ознакомиться с ними до того, как джакузи будет куплена.

Выбор места для джакузи

Во-первых, установку подобной сантехники желательно согласовать с организацией, отвечающей за состояние многоквартирного дома, в котором вы проживаете. В противном случае велика вероятность конфликта с представителями управляющей компании или с соседями, которые могут в судебном порядке потребовать от вас демонтировать джакузи, если её установка нарушает строительные нормы. К тому же монтаж джакузи нужно обязательно согласовывать в том случае, когда она сопряжена с переделкой помещения санузла. Перед тем как установить джакузи нужно обратить на трубы, возможно понадобится замена пластиковых труб в ванной.

Во-вторых, перекрытия в комнате, где будет устанавливаться джакузи, должны быть достаточно прочными, чтобы выдерживать тяжелую сантехнику. В среднем, на каждый квадратный метр гидромассажной ванны, в которую набрана вода, приходится 200-250 кг.

Установка чаши джакузи

В-третьих, помещение под установку джакузи должно иметь подходящие размеры. От внешнего края (или краев) гидромассажной ванны должно отстоять до полуметра свободного пространства, которое в будущем может понадобиться для отодвигания сантехники, ее ремонта и технического обслуживания коммуникаций, к которым она подключается.

В-четвертых, дверной проем в ванную комнату должен быть достаточно большим, чтобы туда можно было без проблем занести джакузи. Если он слишком узкий – придется либо отказаться от идеи установить гидромассажную ванну, либо разбирать часть стены.

Ванная с джакузи

И последнее, но не по значению, требование, которому должно соответствовать жилье, где планируется установка джакузи – стабильная электросеть, способная выдержать подключение подобного изделия и обеспечить его работу без каких-либо инцидентов и проблем. Суммарная мощность насоса и компрессора гидромассажной ванны достигает огромных величин, и проводка должна быть соответствующей.

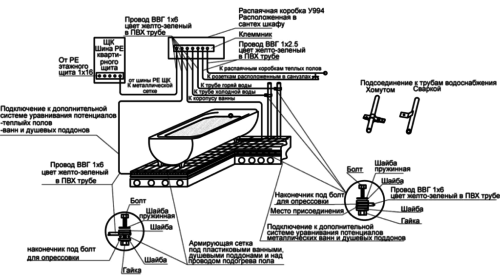

Схема подключения джакузи к электросети

Прочие требования к гидромассажной ванне можно узнать из инструкции, приложенной к конкретной модели. Посещая магазин сантехники, обязательно ознакомьтесь с этим документом, причем до непосредственного совершения покупки.

Как разобрать ванну джакузи

Джакузи представляет собой акриловую ванну, которая установлена на металлической раме. Вдоль корпуса джакузи расположены форсунки, к которым подводятся трубки, по которым поступает вода и воздух. Такая ванна оснащена системой управляющего блока, а также электрообеспечением.

Задумывались ли вы, как выполнить демонтаж гидромассажной ванны или спа? У вас есть старая гидромассажная ванна, от которой вы хотите избавиться? Тогда вам точно стоит воспользоваться услугами специализированной компании, которая занимается установкой самой различной техники, а также выполняет демонтаж тонких перегородок, пола, шкафов-купе, дверей и т.д.

Демонтаж джакузи мало чем отличается от монтажа обычной ванны, однако, стоит прежде всего, отключить перед работой все коммуникации, а именно, электрические подводы, которые подключаются к джакузи.

Основные требования к джакузи

Как правило, фирмы, которые продают джакузи, выдают при покупке гидромассажной ванны полный комплект документации по установке джакузи, в котором перечислены все требования, предъявляемые к установке конкретной модели ванны

Очень важно ознакомиться с требованиями по установке джакузи до, а не после покупки. Комплект документации может включать: инструкции по предварительной установке джакузи, монтажные чертежи и электрические схемы, руководство по установке джакузи, руководства по установке кранов, руководство по эксплуатации и обслуживанию, руководство по установке подсветки, требования по проектированию помещения для джакузи и т

п.

Скромное по размерам джакузи может доставить массу удовольствия и способно поместиться в санузле обычной квартиры

Самое главное при выборе джакузи — это узнать требования, которые предъявляются к помещению, в котором ванна будет устанавливаться. Многие из таких требований одинаковы для всех джакузи.
Габариты гидромассажной ванны должны быть такими, чтобы она свободно размещалась в выделенном помещении. Также для обеспечения возможности надлежащего технического обслуживания такой ванны необходим не только свободный подход к ней, но и возможность выдвинуть ее на необходимое расстояние. Для джакузи обычных типовых размеров это расстояние составляет 50 см.
Кроме того, необходимо учитывать форму и планируемое размещение джакузи. Овальную ванну лучше установить ближе к стене, угловую — установить в углу, а круглые ванны, как правило, устанавливаются в центре помещения.
Помимо прочего необходимо соблюдать общие правила размещения сантехнических приборов (подробнее читайте в статье «Планировка санузла и правила размещения сантехнических приборов»).
Несущие конструкции дома должны выдерживать вес наполненной ванны. В среднем каждый квадратный метр площади джакузи дает нагрузку на перекрытия в размере 225 кг. Более точную информацию по каждой конкретной модели джакузи можно узнать в прилагающемся к ней описании и установочном листе. Для установки джакузи необходима гидро- и пароизоляция перекрытий под ней.
При установке джакузи не допускается глухая заделка ванны, замуровывание и какие-либо действия, ограничивающие возможность перемещения ванны. Допускается применение декоративного экрана, который обычно идет в комплекте с ванной, или установка джакузи в деревянный каркас, но, ни в коем случае глухое замуровывание в кирпич.
Заранее проверяйте, пройдет ли джакузи в дверные проемы. Часто бывает, что нет, и тогда приходится искать другие способы доставки ванны к месту установки.

Установка джакузи с декоративным экраном

Пример установки джакузи в деревянный каркас

В результате получается, что далеко не каждую джакузи можно установить в любом помещении, даже если ванна имеет такие же размеры, как и обычная ванна. В зависимости от особенностей помещения и размаха предполагаемого ремонта варианты действий могут быть следующие.

Подбирать джакузи в зависимости от особенностей конкретного помещения. Такая ванна, возможно, будет меньше, чем хотелось бы, а возможно установка джакузи исключена в принципе.

Второй вариант больше применим для загородного дома, коттеджа, если он находится на стадии проектирования. Можно сразу заложить в проект необходимый размер и размещение санузлов, устройство перекрытий, чтобы туда могли установить выбранную джакузи.

И наконец, третий вариант — глобальная перепланировка уже существующего санузла под гидромассажную ванну желаемых габаритов.

В том числе есть и другие требования, на которые необходимо обратить внимание при покупке гидромассажной ванны:

Каркас ванны должен быть устойчивым. Наиболее устойчив металлический каркас.
Количество опор для ванны прямоугольной формы должно быть не менее шести, а для угловой — не менее восьми.
Опорные ножки должны иметь возможность регулироваться по высоте, иначе будет очень сложно установить джакузи ровно.
Сама ванна должна быть не слишком глубокой, чтобы случайно не утонуть, но и не слишком мелкой, чтобы комфортно разместиться в ней лежа или полулежа. Положение человека в джакузи должно быть устойчивым. Попробуйте сесть в ванну: легко ли вы находите точку опоры, не скользите ли в ней?
Обязательно осмотрите ванну на предмет наличия трещин и других повреждений, проверьте комплектацию в соответствии с прилагаемой документацией.

Как устроено джакузи?

Устройство джакузи: 1 — форсунки гидромассажные; 2 — насос; 3 — компрессор; 4 — электронная система управления; 5 — устройство перелива

В отличие от обычной ванны джакузи оснащено системой гидромассажа, которая состоит из насоса, водозаборника и гидромассажных форсунок. Как правило, насос поставляется в комплекте с джакузи.

Водозаборник (снизу) и форсунки (сверху) джакузи

При помощи этого специального насоса вода из ванной выкачивается через водозаборник, проходит через сеть шлангов и под давлением подается в гидромассажные форсунки. В центре форсунки находится сопло, через которое и происходит подача воды.

Насос для джакузи

Насос, установленный под джакузи

Конструкция форсунки устроена таким образом, что струя вода на выходе смешивается с поступающим в форсунку воздухом, благодаря чему повышается эффективность воздействия струи. Есть несколько видов форсунок: одни из них предназначены для массажа спины, другие — для массажа поясничного отдела.

Вода прокачивается через шланги и поступает в форсунки

Некоторые модели джакузи оснащаются аэрокомпрессором и могут работать в режиме «турбо». Аэрокомпрессор нагнетает в систему гидромассажа значительный объем воздуха, который выпускается через гидромассажные форсунки, усиливая давление водяной струи.

Аэрокомпрессор для джакузи

А некоторые джакузи могут похвастаться наличием системы аэромассажа. При аэромассаже воздух, нагнетаемый аэрокомпрессором, выходит через специальные аэромассажные форсунки, расположенные внизу ванны. Они дают воздушно-пузырьковые струи, которые повышают общий тонус мышц. Также есть разновидности джакузи только с аэромассажной системой, без гидромассажа.

Джакузи с системой аэромассажа

Кроме того, есть джакузи может иметь систему подсветки, которая позволяет сделать процесс принятия ванны еще более приятным. А самые «крутые» модели джакузи оснащены системами хромотерапии (лечение светом). Такие джакузи позволяют не только расслабиться и получить приятный массаж, но также насладиться лечебной иллюминацией, а если еще и любимую музыку включить, то и цветомузыкой. Вот только не стоит брать с собой в ванну приборы, работающие от электросети.

Джакузи с подсветкой (на борту — регулятор и кнопки включения гидромассажа)

На ряду со всеми перечисленными возможностями некоторые модели джакузи укомплектованы дополнительными функциями озоно- или ароматерапии.

Управляются все эти системы кнопками, регуляторами и кранами-переключателями. Кнопки, которые включают и отключают необходимое оборудование, как правило, делают пневматическими, что позволяет обеспечить электрическую безопасность.

Пневматические кнопки системы управления джакузи

Регуляторы позволяют изменять силу водяной или воздушной струи, объем подаваемого воздуха и т. д. При помощи крана-переключателя можно направлять поток воздуха от насоса на одну или другую группу форсунок, чтобы усиливать воздействие на разные части тела.

Излив джакузи

Смесители, изливы, и краны, как правило, монтируются на стенки джакузи, а не устанавливаются на стены, как это бывает в обычных ваннах. Система слива-перелива в джакузи обычно полуавтоматическая. В системе слива расположен специальный клапан, который открывается при помощи рукоятки перелива. Как правило, такая рукоятка расположена на отверстии перелива. Если уровень воды превышает определенный, вода сливается через переливное отверстие, находящееся под этой ручкой. В некоторых джакузи есть дренажный насос, который обеспечивает циркуляцию воды в ванной.

Мощность джакузи составляет от 800 Вт, мощность гидромассажного насоса — от 800 до 1500 Вт, а мощность аэрокомпрессора — от 400 до 800 Вт. В совокупности, вместе с дренажным насосом мощность некоторых систем может достигать 30 кВт.

Монтаж гидромассажной ванны

Для проведения качественной установки гидромассажной ванны следует соблюсти ряд требований. Основные из них:

наличие водопроводной, канализационной и электрической линий;
облицовочные работы в комнате должны быть завершены;
легкий доступ ко всем узлам и агрегатам ванны;
наличие заземления для оборудования.

Инструкция по установке гидромассажной ванны предполагает осуществление таких основных этапов:

создание каркаса для джакузи;
подключение к канализационной системе;
соединение с водопроводом;
подключение к электрической сети.

Создание каркаса

Проверив полную комплектацию гидромассажной ванны, приступают к устройству каркаса. Для этого потребуются:

ножки для джакузи (стойки);
направляющие;
водопроводные трубы.

Сборка ножек происходит с помощью шпильки с резьбой. Шпилька ввинчивается в стойку, а гайка — в шпильку. Используя профиль (входит в комплект), ножки монтируются на направляющие.

Некоторые модели джакузи выпускают двусторонние ножки, которые крепятся к ванне и полу. Их сборка происходит следующим образом:

длинная шпилька прикручивается к направляющей;
гайка накручивается на шпильку;
ввинчивается ножка;
шпилька вывинчивается из ванны;
гайка упирается в профиль, ножка — в джакузи.

Подключение к канализации

Данный процесс не предполагает приобретения сифонов и труб. Все должно входить в комплект гидромассажной ванны. Основная задача — надежно закрепить переходник между канализационной трубой и выходом джакузи. Следует отметить, что минимальный диаметр патрубка канализации составляет 0,4 м.

Иногда можно столкнуться с тем, что переходник по размерам не совпадает с выходным отверстием ванны. Это часто бывает, когда слив располагается под небольшим углом. В этом случае необходимо воспользоваться гофрированной трубой из пластика.

Соединение с водопроводом

Минимальный напор воды должен составлять 4-5 атм. Ввиду того, что джакузи является дорогостоящим изделием, то нужно обеспечить надежную защиту всего оборудования. Для этого обязательно монтируется редуктор давления, предназначенный для стабилизации давления в системе.

Процесс подключения ванны к водопроводу предусматривает выполнение таких действий:

установка очистных фильтров (для удаления ржавчины и других примесей);
подключение труб с холодной и горячей водой;
монтаж водозапорных кранов, оснащенных наружной резьбой;
дополнительная герметизация стыковочных мест (при необходимости).

Для соединения смесителей применяются гибкий водопроводный шланг, благодаря которому обеспечивается возможность смещения чаши на 0,5-0,8 м по отношению к стене.

Подключение к электрической сети

Вода и электричество — не совсем совместимые компоненты. Требуется четкое соблюдение техники безопасности. Запрещается:

пользоваться джакузи с розеткой, которая не заземлена;
заниматься эксплуатацией ванны при наличии поврежденного кабеля;
проводить ремонт чаши при включенном оборудовании;
осуществлять прокладку заземления через отопительную, канализационную или водопроводную систему.

Подключение гидромассажной ванны к электрической сети осуществляется в специальную розетку. В ней вилка от джакузи будет закрытой. Крепление розетки на стене проводят на расстоянии 0,3-0,4 м от пола и 0,5-0,6 м — от борта конструкции (вода не должна попасть на электрическую фурнитуру).

К розетке подводится отдельный кабель. Желательно, чтобы он обладал двойной изоляцией и сечением не менее 3*2,5 мм². Также розетка под гидромассажную ванну должна иметь свой автомат на 16А и УЗО с показателем 0,03 А. От автомата до места подключения кабель укладывается в гофрированную трубку.

Чтобы не допустить выхода из строя оборудования в результате перепадов напряжения, рекомендуется воспользоваться стабилизаторами. Ведь джакузи работает при стандартном напряжении в 220 В (колебания допускаются лишь в пределах 10%).

Данный этап завершает процесс подключения ванны к коммуникациям. Зазоры между чашей и стеной заделываются силиконовым герметиком или плинтусом из пластика.

Подключение джакузи к электросети

Подключение к электросети является наиболее важным этапом при установке джакузи, и эту работу должен выполнять квалифицированный электрик. Тем не менее, даже работа специалиста должна быть проконтролирована.

Подключение джакузи к заземленной розетке с помощью трехжильного кабеля

Всем известно, что обычная водопроводная вода — это замечательный электропроводник. Именно поэтому монтаж любых устройств, в которых есть одновременное подключение к водопроводу и электрической сети, требует неукоснительного соблюдения требований электробезопасности.

В первую очередь место выполнения электротехнических работ нужно обесточить. В многоквартирном доме это делает электрик. Джакузи подключают к электросети при помощи трехжильного кабеля к заземленной розетке. Сама розетка должна быть расположена за пределами ванной комнаты на расстоянии не менее 70 см, а лучше — 1 м от места расположения джакузи. Розетка должна быть европейского образца (помимо фазы и нуля евророзетка имеет еще и контакт заземления). К электрощитку ее необходимо подключать через предохранительный автомат и УЗО. Причем, предпочтительней, чтобы УЗО отводилось непосредственно для одной только розетки, к которой подключается джакузи, а не для всей квартирной электросети.

Также есть и альтернативный вариант подключения джакузи к электросети — через выключатель, который, как правило, входит в комплектацию джакузи. Такой выключатель аналогично должен быть расположен вне ванной комнаты на расстоянии, не позволяющем, находясь в джакузи, достать до него рукой. Также как и розетку, выключатель заземляют через трехжильный кабель, размер сечения проводника должен быть рассчитан на силу тока и мощность не менее чем потребляемые джакузи. Например, если потребляемая мощность джакузи не более 4 кВт при напряжении 220 В, то вполне достаточно чтобы сечение медной токопроводящей жилы было 1,5 мм², если же планируемая нагрузка 8 кВт, то сечение медной токопроводящей жилы должно быть 4 мм². Чаще всего потребляемая мощность джакузи находится в пределах 4 кВт.

Кабель, идущий от выключателя, подключают к УЗО и предохранительному автомату, которые электрик должен установить в электрощитке. Лучше всего будет установить дифференциальный выключатель. Предохранительный автомат и УЗО или дифференциальный выключатель должны быть рассчитаны на туже силу тока, что и джакузи

Также очень важно проследить за тем, чтобы провода, предназначенные для нуля, фазы и заземления, подсоединялись к соответствующим проводам или контактам

Трехжильный кабель

Принята общемировая система цветового обозначения проводов в зависимости от их назначения:

желто-зеленый — заземление;
голубой — ноль;
красный, коричневый или белый — фаза.

Тем не менее, некоторые электрики стараются объединить фазу с нулем. Такие действия необходимо пресекать. Значительно более жесткой реакции заслуживают попытки электрика заземлить джакузи посредством системы водоснабжения, отопления и канализации, желательно сразу отказаться от услуг такого «мастера».

Технология установки джакузи внутри помещения и на улице: пошаговая инструкция
