Вентиляционные пластиковые трубы для вытяжки: нюансы выбора и монтажа

Избегайте делать монтаж воздуховодов неправильно

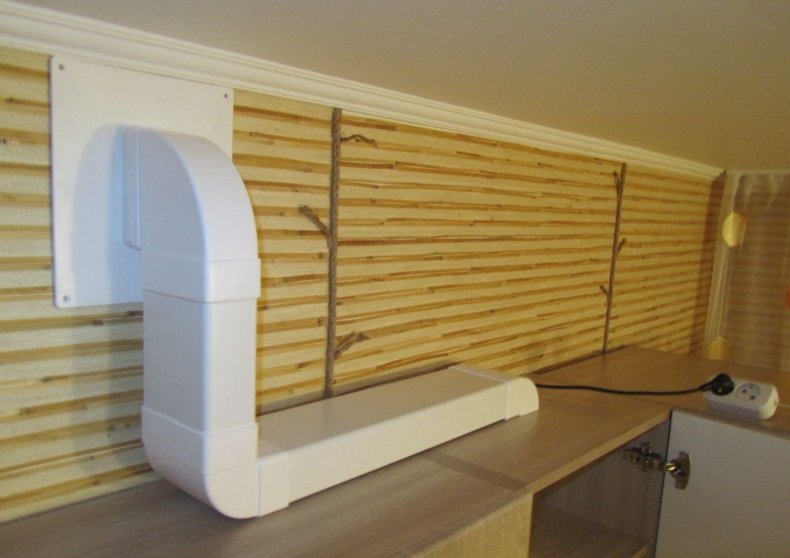

Украинский канал Iнтер показывал монтаж зонта вытяжки при помощи круглых, прямоугольных воздуховодов. Периметром кухни шел ряд подвесных шкафов. Под секцию было решено укрепить плоскую вытяжку. В мебели, находящейся вертикально над плитой проделали фрезой два отверстия, диаметром вмещающие круглый воздуховод 125 мм. Дыры пробили пол, потолок шкафа. Монтаж вели пластиковым воздуховодом.

Вытяжку укрепили впритык к секции, под днищем. Отрезок круглого воздуховода прошел шкаф насквозь, вытянулся сверху, присоединен специальным переходным сегментом: нижняя сторона содержит входное отверстие диаметром 125 мм, сбоку — прямоугольный выход. От сегмента к вентиляционному отверстию уходил плоский воздуховод для вытяжки по шкафам. На протяжении пластикового тракта канал незаметен снаружи, внешний вид кухни остался прежним. К вентиляционному отверстию прямоугольный воздуховод присоединялся еще одним сегментом, аналогичным упоминавшемуся. Соединительным элементом послужила круглая секция, снабженная двумя поворотами, плотно захватившая отверстие вентиляционной сети.

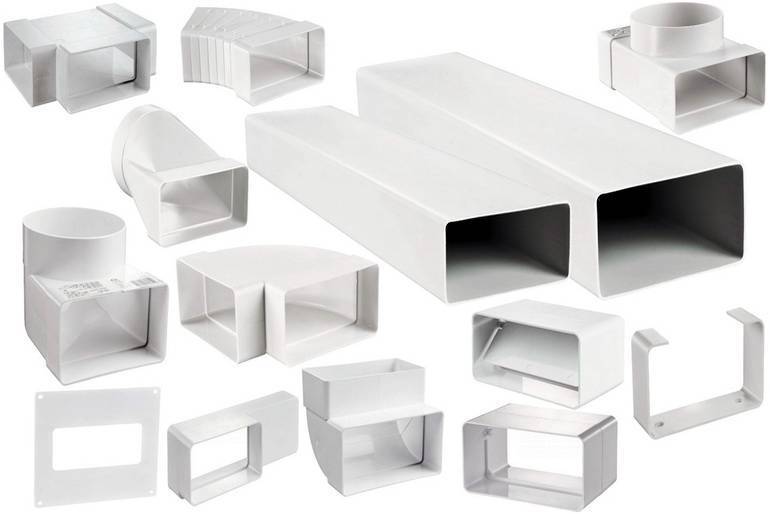

Разновидности пластиковых воздуховодов

Красиво, содержит три грубые ошибки с практической точки зрения:

1. Ища путь освободиться, воздух преодолеет четыре изгиба 90 градусов. Каждый поворот эффективность вытяжки понижает на 10%. Изгибов четыре:

• прямо над вытяжкой на стыковом сегменте;
• два поворота в углу на втором стыковом сегменте;
• изгиб внутри вентиляционной системы.

Сорок процентов эффективности потеряно.

1. Прямоугольный воздуховод меньше сечением, нежели круглый, производительность вытяжки сильно снизится.
2. Главный недостаток: уничтожена система вентиляции.

Рассмотрим три пункта подробнее. Что касается количества поворотов, отдавая дань внешнему виду, наши монтажники потеряли 20% мощности только за счет лишних изгибов. Очевидно, наилучшим решением было применить круглый алюминиевый гофр с одним изгибом над вытяжкой. Виден над шкафом, легко поправить декоративной панелью из гипсокартона или другого материала.

Подошел бы гибкий воздуховод для вытяжки, чтобы избежать потерь при переходе на меньшее прямоугольное сечение. Как поступить. Найти сегмент с выходом на квадратный воздуховод аналогичного сечения или провести работы круглым. Тяжелее спрятать канал, зато эффективность максимальна.

Главное — третий пункт.

Трубы для вытяжек: советы и рекомендации по выбору

Выбирая трубы для воздуховода, большинство потребителей в первую очередь руководствуются эстетическими соображениями, что вполне оправдано. Поэтому перед покупкой рекомендуется определить, каким именно образом будет вмонтирован короб: снаружи или за мебелью, за фальшстеной или над подвесным потолком.

Блестящая гофра-труба однозначно очень портит интерьер кухни, поэтому если речь идет об открытом расположении, то чаще всего выбирают гладкие трубы из пластика, которые можно покрасить в цвет, соответствующий дизайну потолка или стен. Наиболее красиво вписывается в открытый интерьер прямоугольная или квадратная труба для кухни. Круглая вытяжка – менее удачный вариант в эстетическом плане, но она создает минимальное сопротивление воздушному потоку, минимизируя шум.

Если же речь идет о скрытом способе прокладки, то лучше отдать предпочтение гофрированной трубе из металла. Ее намного легче монтировать, поскольку не требуется использовать переходники и уголки. Если необходимо преодолеть препятствие на пути к вентканалу, такую трубу достаточно просто изогнуть. Однако для маскировки гофрированных изделий понадобятся дополнительные затраты. Кроме того, если потребуется доступ к воздуховоду, то всю конспирацию придется демонтировать.

Формы и размеры вентиляционных труб: правила выбора

Диаметр вентиляционных труб круглой формы должен соответствовать сечению выходного патрубка на вытяжке для кухни. При этом следует помнить, что именно круглые короба создают минимальное сопротивление воздушному потоку. Что касается формы, то оптимальной является прямая труба, однако острые углы при монтаже воздуховодов не допускаются.

Пластиковые трубы с круглым сечением могут иметь диаметр в пределах 10-20 см

Идеальная длина воздуховода должна составлять не больше 3 м. Если этот показатель выше, то необходимо, чтобы вентилятор был максимальной мощности. Диаметры гофры, которую используют в бытовой вентиляции, равны 10, 12,5 и 15 см.

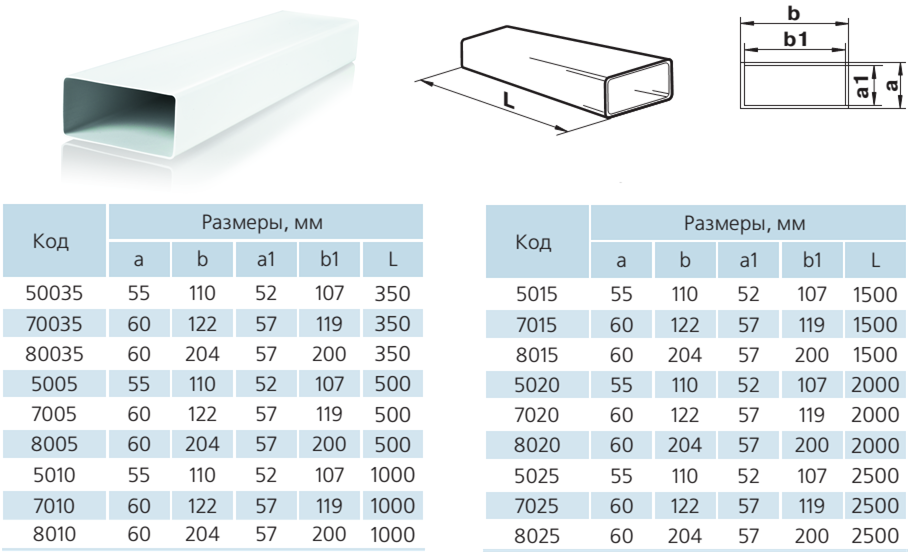

Стандартные размеры пластиковых труб для вентиляции квадратной и прямоугольной формы следующие: 8×8, 10×10, 12,5×12,5, 5,5×11, 5×12, 6×20,4 и 9×22 см. Диаметр трубы из пластика может составлять 10, 12,5, 15 и 20 см.

Как рассчитать минимальные размеры пластиковой трубы

Сечение квадратных и прямоугольных пластиковых вентиляционных труб должно равняться площади сечения патрубка круглой вытяжки. Если диаметр заужен, то работа системы ухудшится, вентилятор будет перегружен, а шум усилится. Как следствие, возникнет вибрация и ослабеют крепления. Минимальный размер сечения допускается только тогда, когда в вытяжке установлен мощный вентилятор, но при этом он не используется по максимуму.

Правильно подобранный размер труб влияет на качество работы вытяжки

Лучше всего брать трубу, у которой сечение будет немного больше, чем диаметр патрубка. Если же диаметр трубы значительно превысит площадь сечения штуцера, то это повлечет дополнительные расходы и проблемы с ее маскировкой.

Рассчитывать размер сечения короба вытяжки не следует. Он должен равняться диаметру выходного патрубка. Если же вытяжка имеет определенный запас мощности, но при этом не используется на полную мощность, то сечение можно немного сузить. Рассчитать его минимальное значение поможет формула:

Sмин=Sр*(Qр*Qмакс), где:

Sмин – минимальный показатель сечения; Sр – сечение патрубка, указанное в паспорте изделия; Qр – объем воздуха, который подлежит удалению; Qмакс – максимальный показатель объема воздуха, подлежащего удалению, его указывают в паспорте вытяжки.

Qр рассчитывают по другой формуле: Qр = Vкухни*12*1,3 м³. Vкухни – это площадь помещения. Согласно санитарным нормам, 12 – показатель воздухообмена, то есть воздух на кухне должен меняться 12 раз за час. 1,3 – это коэффициент утраты мощности в воздуховоде и шахте вентиляции.

Размер пластиковой трубы можно рассчитать по специальной формуле

Правильный диаметр воздуховода

Чтобы долго не раздумывать над выбором диаметра воздуховода, рекомендуется запомнить несколько нюансов. Правильно выбранный диаметр должен быть идентичным с каналом вентиляции.

Однако вентиляционное отверстие с вытяжкой по диаметру могут быть разными. В подобном случае понадобятся переходные конструкции, что уменьшит эффективность воздуховода.

• В обязательном порядке необходимо измерить размеры вентиляционного и вытяжного отверстий.
• Труба, имеющая круглую форму, бывает представлена в следующих размерах: самый минимальный – 80 мм, максимальный – 300 мм. в бытовых условиях в основном подходят воздуховоды, имеющие параметры 280 мм, 200 мм.

Воздуховодов, имеющих прямоугольную форму, сравнительно меньше. В большинстве случаев покупают изделия с параметрами 80х150 и 50х100 мм.

Нормативные документы

Создание пластмассовых профилей регулируется нормами различных госстандартов и правил в соответствии с их назначением. Продукция, используемая для водоснабжения, отопления, вентиляции и газоснабжения, подлежит сертификации.

Конкретных государственных норм по изготовлению именно профильных полимерных труб не существует. Рекомендации по их изготовлению содержатся в документации изготовителей.

Стандарты и ГОСТы

Руководствуются ГОСТами по монтажу определенных трубопроводов. Например, ГОСТом 32548-2013 «Вентиляция зданий».

Также используются различные технические условия, утвержденные вышестоящими контрольными органами.

• ТУ 2248-001-09801575-2010 (для безнапорных коммуникаций).
• ТУ 2247-001-88915836-2010 (для листовых и профильных изделий из термопластов).
• ТУ 6-19-215-86 (для изоляционных коробов из НПВХ).

Почему для воздуховодов выгодно использовать пластмассовые вентиляционные трубы

Чтобы выяснить, почему пластиком охотно пользуются при обустройстве приточных и вытяжных систем вентиляции, посмотрим, каким требованиям должны удовлетворять составляющие их элементы:

• герметичности;
• шумоизоляции, чтобы не возникало не соответствующего санитарным нормам аэродинамического гула;
• свободному прохождению рабочей среды с заданной проектной скоростью;
• поддержанию проектного напора рабочей среды;
• теплоизоляции;
• сохранения достаточного свободного пространства в помещении;
• соответствия интерьеру и эстетическим предпочтениям.

По крайней мере, для обустройства бытовой вентиляции предпочитают подбирать трубы из пластика, исходя из того, что:

• влияние коррозии никак не скажется на работоспособности системы ввиду инертности материала к ее воздействию. Неизбежное образование конденсата не приведет к образованию ржавчины и выходу вентиляции из строя;
• они инертны к воздействию агрессивных химических веществ;
• конструкция будет прочной, износостойкой и гибкой;
• поверхности приданы антистатические свойства, не позволяющие образовываться отложениям пыли и загрязняться;
• затраты на обустройство снижаются в несколько раз ввиду невысокой стоимости труб для воздуховодов пластиковых;
• малая шероховатость облегчает прохождение воздушных масс по гладкой внутренней поверхности, не требующей проведения чисток;
• монтаж проводится быстро и просто;
• изящество и легкость конструкции позволяют добиться приятного эстетического впечатления;
• достигается экологическая безопасность устанавливаемой системы, не причиняющей вреда ни окружающей среде, ни здоровью обитателей помещения;
• срок эксплуатации сопоставим со сроком использования здания без капитального ремонта, достигая пятидесяти и даже ста лет;
• разнообразие ассортимента, а трубы для вентиляции пластиковые имеют разные формы и размеры, и фасонных частей открывают обширное поле для моделирования и удовлетворения дизайнерских способностей.

Из полимерных труб устраиваются бытовые и промышленные системы вентиляции

К недостаткам пластика для вытяжной вентиляции относят незащищенность от воздействия огня. Поэтому вентиляционными трубами пластиковыми для вытяжной вентиляции не принято пользоваться на промышленных предприятиях, особенно в тех случаях, когда систему требуется провести через несколько пожароопасных секторов. Еще одним недочетом (впрочем, оспариваемым) является склонность к накоплению пыли на внешних поверхностях, чем в бытовых в помещениях, в принципе, можно пренебречь. А вот склонностью к истиранию и недостаточной прочностью – не всегда.

Воздуховоды на крыше

Вентиляционные пластиковые трубы, используемые для вытяжки на крыше при монтаже, требуют точного соблюдения технологии. Помимо этого на крышу дома такие конструкции нужно выводить в соответствии нормам СНИП и остальных соответствующих документов.

Легче всего соорудить приточные каналы, когда крыша находится еще в процессе строительства. Если работы по прокладке системы нужно выполнять в уже готовом доме, то, следует спланировать все таким образом, чтобы поверхность крыши поддавалась минимальному ущербу. Иначе устройство конструкции закончиться повреждением обрешетки и стропил, или нарушится герметичность покрытия.

При выборе трубного сортамента для крыши не стоит отдавать предпочтение слишком тонким вариантам, иначе конструкция не выдержит ветровую нагрузку.

Как рассчитать воздуховод по площади помещения и другим параметрам

Расчет вентиляции – довольно сложный процесс, который зависит от множества факторов. Все зависит не только от основного параметра – диаметра трубы, но и от размера магистрали, наличия вентиляторов, высоты отвода и многого другого. Но все же средний расчет воздуховодов вентиляции под силу сделать и домашнему мастеру без каких-то определенных навыков и опыта. Рассмотрим несколько способов.

Нормы воздухообмена при большом скоплении людей в помещении

По общим правилам, утвержденным СанПиН, общий расчет производится следующим образом. Если брать норму, то на каждого человека требуется не менее 30 м3/ч для спален и 60 м3/ч. Таким образом, умножив среднюю норму на количество проживающих в квартире людей и вычисляется необходимая производительность вентиляции. А как же быть, если этот параметр неизвестен? Тогда есть возможность воспользоваться другой формулой.

В таком случае можно произвести расчет воздуховодов вентиляции по кратности, исходя из объема помещения. Для этого сначала нужно умножить площадь на высоту потолков. И если получившееся число умножим на два, то как раз и получим необходимый объем воздуха. К примеру, для комнаты 4х5 м с потолками, высотой 2.8 м вычисления будут следующими: 4 × 5 × 2,8 × 2 = 112 м3/ч.

Ну а после уже нужно высчитать диаметр вентиляционного канала, который сможет обеспечить такой поток воздуха. Для этого можно воспользоваться онлайн калькулятором, который позволит вычислить этот параметр без каких-либо проблем.

Онлайн калькулятор для расчета сечения воздуховодов вентиляции

Для расчета площади воздуховода подобная программа весьма удобна и избавляет от необходимости применения лишних формул

А это, в свою очередь, экономит время, что тоже немаловажно. К тому же исчезает возможность ошибки по причине исключения человеческого фактора

Мнение экспертаАндрей ПавленковИнженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО ‘АСП Северо-Запад’Спросить у специалистаПри монтаже вентиляционной системы в частном доме необходим и расчет скорости воздуха. В воздуховоде, имеющим меньший диаметр она будет выше, что повлияет на производительность и циркуляцию в целом.

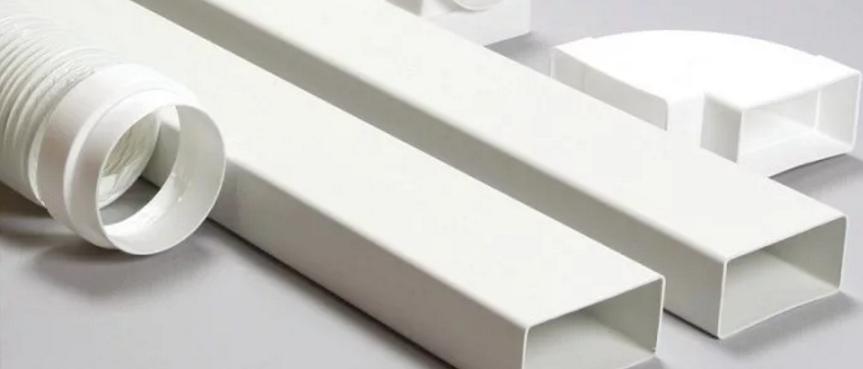

Виды труб для вентиляции и их размеры

Чаще всего для монтажа бытовых приточных каналов вытяжки используют пластиковый прямоугольный трубопрокат. Их широко применяют в промышленности, где необходимо вывести воздушные массы насыщенные химическими веществами. Прямоугольные пластиковые каналы легко собираются из фасонных деталей конструкции.

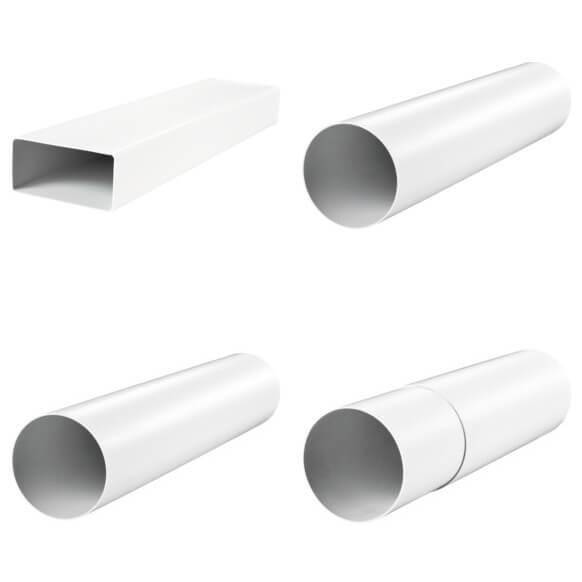

Так же очень распространены круглые вентиляционные воздуховоды. Они отличаются большей эффективностью, нежели прямоугольные. Все дело в том, что в такой конструкции поток воздуха проходит под меньшим сопротивлением, если провести сравнение с прямоугольными конструкциями

Этот показатель нужно принять во внимание при расчете мощности вытяжной системы

Прямоугольные вентиляционные трубы преимущественно ставят в быту. При этом для них подбирают место, чтоб можно было спрятать канал под подвесной потолок. Типовые размеры прямоугольных трубопрокатных материалов для этой задачи составляют: 60х120 и 60х204 мм. Кроме этих используются и нестандартные размеры на 110х55 мм.

Размер диаметра круглых изделий составляет величину, которая была указана немного выше. ГОСТом разрешают устанавливать круглые изделия с размером диаметра от 100 до 2000 мм.

Гибкие пластиковые вытяжные сети бывают круглыми и прямоугольными, уже с названия понятно, что они отличается гибкостью, то есть они могут легко менять форму. Размер конструкции из данного материала может составлять от 15 до 20 метров.

Отличительная способность гибкого трубопроката заключается в том, что они могут быть смонтированы на конструкции со сложной формой. Любой другой воздухоотвод в данном случае потребует большого количества фасонных элементов. А гофра может менять свое направление в плоскости самостоятельно.

В промышленных помещениях гофрированные трубные изделия ставятся, как вспомогательные материалы для обустройства отдельных участков. Устанавливают такую трубу только в растянутом состоянии. При этом радиус загиба не может быть меньше, чем диаметр самого трубного изделия. Если вас интересует вопрос уместно ли использовать гофтрубы для вытяжки, то этот вопрос подробно раскрыт в этой статье.

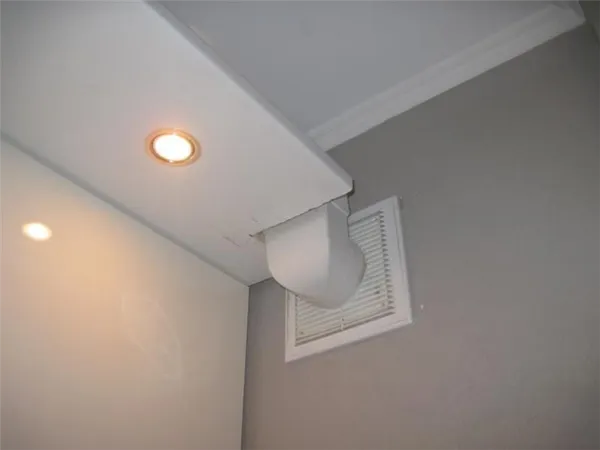

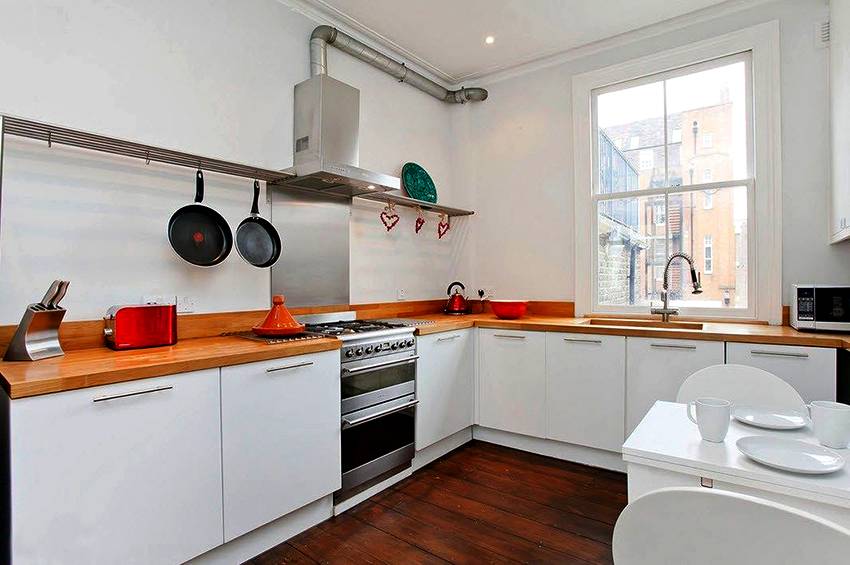

Как спрятать воздуховод на кухне

Пластиковые воздуховоды более органично вписываются в дизайн помещения, чем металлические

Но они также могут отвлекать внимание от внешнего вида кухни, поэтому большинство домовладельцев предпочитают спрятать прибор. Существует несколько способов сделать это

• Трубы воздуховода прячутся под многоуровневыми, навесными или натяжными потолками. Для этого из гипсокартона делается специальный короб, который скрывает практически всю систему. Но этот способ подходит только в том случае, когда затевается капитальный ремонт на кухне с заменой потолка. Если вытяжка устанавливается после отделки, то спрятать ее под потолочное покрытие вряд ли удастся.
• Для маскировки воздуховода трубы можно приобрести или изготовить специальный короб из ПВХ или ГКЛ. Этот декоративный элемент легко подбирается или оформляется в тон отделке. Кроме того, в короб можно врезать дополнительные светильники.

Если для кухни будет приобретаться мебель, сделанная на заказ, поместить вытяжку можно в ней. Чтобы сделать это, достаточно сообщить о своем желании мастеру по установке мебели. Воздуховод может быть стационарно встроен в кухонные шкафы или выполнен в выдвигающемся варианте.

Наконец, можно просто покрасить воздуховодную трубу. Если проявить фантазию, может получиться вполне оригинальное украшение для кухни.

Чтобы все элементы кухонной вентиляции были одного цвета, рекомендуется покупать готовые комплекты. Некоторые производители продают свою продукцию следующим образом: Колпак для плиты + воздуховод + элемент наполнителя = эффективная вентиляция кухни.

Особое внимание следует обратить на качество используемых материалов. Помните, что вытяжные колпаки, изготовленные из некачественного сырья или с нарушением технологии производства, прослужат не более 5 лет

В отличие от них, изделия из ПВХ от проверенных производителей рассчитаны на срок службы не менее 30 лет.

Применение вентиляционных труб в быту

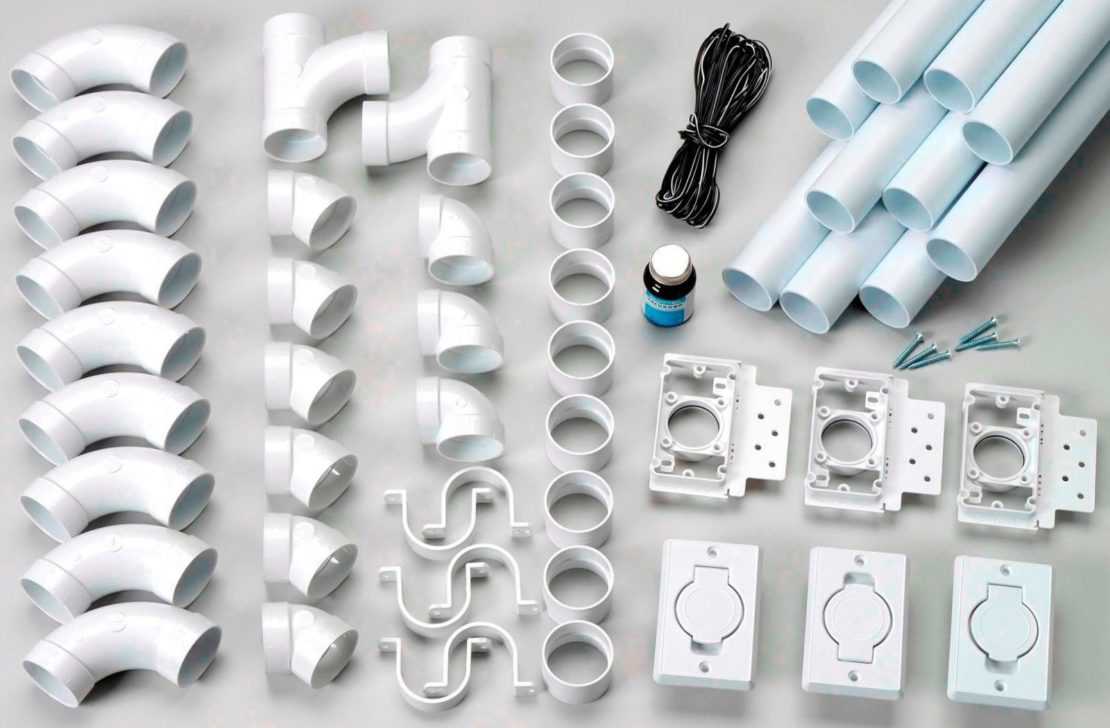

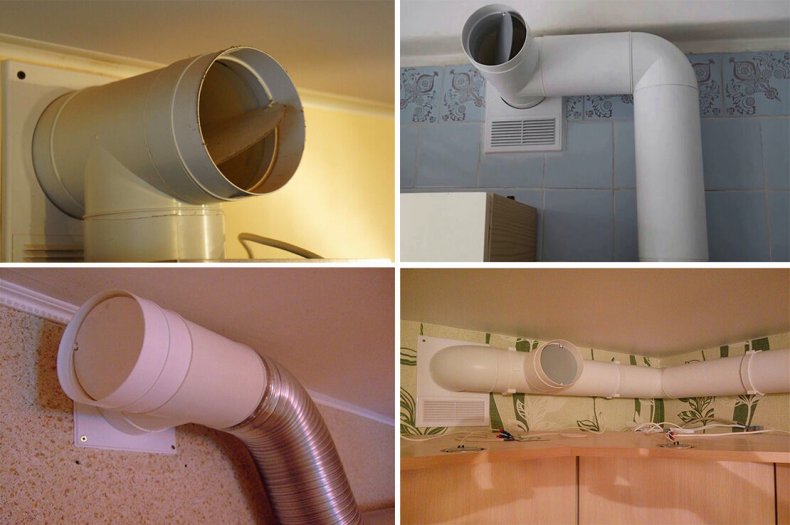

Вентиляционные трубы с комплектом соединительных и крепежных элементов принято называть воздуховодами. Они предназначены для обеспечения циркуляции воздуха и устанавливаются в тех помещения, где нет доступа к естественному движению воздуха или существует дополнительная необходимость в проветривании: на кухнях, в ванных комнатах, туалетах.

До появления на рынке пластиковых деталей воздуховоды делали из оцинкованного металла, они и сейчас часто встречаются в производственных цехах или в заведениях общепита (их использование связано с высокими температурами).

Галерея изображений
Фото из
Сооружение воздуховодов из пластиковых труб позволяет избавиться от всех недостатков металлических конструкций

Для устройства вентиляционных каналов выпускают полноценный сортимент изделий, предоставляющий возможность собрать систему любой степени сложности

Собранные из пластика вентиляционные системы устойчивы к химическим, биологическим, механическим воздействиям

Пластиковые системы вентиляции не ржавеют и не окисляются во влажных помещениях, на их стенках не расселяется плесень и грибок

Минус воздуховодов из поливинилхлорида в том, что их не рекомендовано располагать рядом с обогревательным оборудованием и устанавливать на участках, где вероятно прямое действие солнечных лучей

Полимерные трубы отличаются высокой аэродинамической сопротивляемостью, применяются в устройстве и естественных, и принудительных вентиляционных систем

Пластиковые детали для сооружения воздуховодов в приоритете на предприятиях, если требуется качественный отвод агрессивной среды

Полимерные элементы отлично подходят для устройства вентиляции в квартирах и частных домах благодаря легкости, прочности, сроку службы в 50 лет

Вариант пластикового воздуховода

Полипропиленовые элементы

Детали для вентиляции из поливинилхлорида

Ценные преимущества влагоустойчивости

Особенности применения ПВХ труб

Аэродинамическая сопротивляемость

Устройство вытяжки на производстве

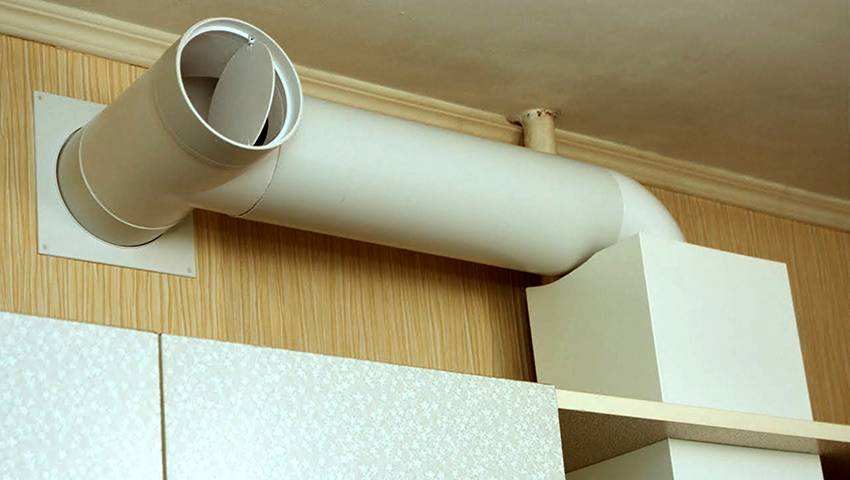

Вентиляционный канал из пластика

Но для применения в быту, то есть для установки вентиляции в квартирах и коттеджах, больше подходят полимерные изделия. Они обладают следующими преимуществами:

• имеют меньший вес, чем металлические, поэтому их легче установить своими руками;
• гладкие стенки имеют минимальное сопротивление для перемещения воздуха;
• герметичны, так как не имеют швов;
• устойчивы к воздействию повышенной влажности, не ржавеют;
• в продаже всегда можно найти комплект фитингов, подходящих по сечению.

К продаже допускаются изделия, отвечающие нормам СНиП и имеющие сертификаты соответствия, поэтому можно говорить и о безопасности пластиковых элементов.

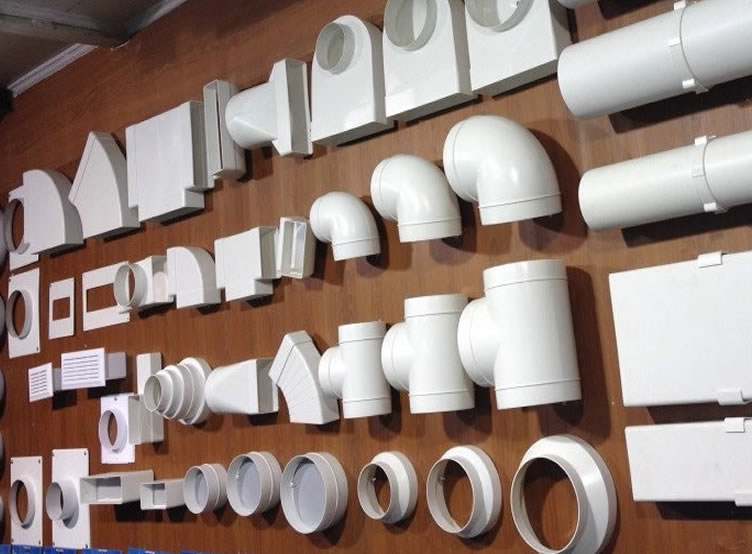

Стенд в супермаркете с пластиковыми элементами сборки системы вентиляции для вытяжки: трубами прямоугольного и круглого сечения, переходниками, тройниками, заглушками, угловыми деталями

Как спрятать гофру от вытяжки

Часто громоздкая гофра может подпортить интерьер кухни. Лучше бы обойтись без гофры совсем, и установить вытяжку рециркуляционного типа, работающую с использованием фильтров, улавливающих жир или угольных

Но это дорогостоящий вариант, поэтому, обратим внимание на другие способы скрыть не совсем красивую гофрированную трубу

Чтобы её замаскировать, используют следующие варианты:

1. Декорирование гипсокартонным коробом, создающим двухуровневый потолок.
2. Закрыть пластиковым коробом, которые продаются как элементы декора разнообразных форм и расцветок с оснащением светильниками. Применение пластикового короба возможно при условии расположения вытяжки недалеко от вытяжного канала и отсутствия большого количества прямых углов. Не соблюдение этих условий приведёт к плохому оттоку воздуха.
3. Скрыть трубу внутри встроенного шкафчика, который можно расположить прямо над плитой до самого потолка или в нескольких шкафчиках на протяжении всей длины гофры.
4. Украсить трубу при помощи декоративных элементов, превратив конструкцию в деталь интерьера. Можно для этой цели привлечь дизайнеров. А можно просто покрасить гофру в тон стен кухни.
5. Закрыть трубу навесным потолком, в котором помещено локальное освещение. И светло и труба не видна.

Спрятанная в подвесном шкафчике гофрированная труба.

Для установки трубы в подвесном шкафу необходимо:

• снимаем шкафчик;
• отмечаем места для отверстий на полках;
• выпиливаем электролобзиком и обклеиваем края отверстий мебельным профилем; гибкие профили просто изгибаем под нужным углом, жёсткие разогреваем строительным феном; профиль садится на «жидкие гвозди»;
• помещаем полки в шкаф, который закрепляем на постоянном месте;
• через отверстия при помощи шурупов крепим гофру.

Выпиливание отверстий под гофру.

При покупке вытяжки обратите внимание на вентиляционные комплекты, где оборудование предлагается с уже присоединённым гофрированным рукавом. Монтаж таких комплектов не сложен, а маскировка труб не нужна. Всё оборудование выполнено в одном стиле и цвете, что делает его украшением интерьера кухни

Всё оборудование выполнено в одном стиле и цвете, что делает его украшением интерьера кухни

Монтаж таких комплектов не сложен, а маскировка труб не нужна. Всё оборудование выполнено в одном стиле и цвете, что делает его украшением интерьера кухни.

Применение вентиляционных труб для вытяжки на кухне

Залог красивой и уютной кухни – это ее безупречная чистота. Важны регулярная уборка и чистый воздух. Обыкновенного проветривания здесь недостаточно, так как во время приготовления еды выделяется влага и элементы сгорания, которые оседают на стенах, потолке, полу и мебели. В значительной мере решить эту проблему поможет вентиляционная вытяжка. Данный прибор требует правильной установки, особенно в месте соединения с вентиляционным каналом. Правильно подобрав трубу на вытяжку, получится значительно повысить эффективность вентиляции.

Правильно подобранная и установленная труба повышает эффективность вытяжки на кухне

Любой жилой дом должен быть оборудован вытяжкой. Это важнейшее условие не только для комфортного, но и безопасного проживания, так как сами люди при дыхании выделяют углекислый газ и влагу. Кроме этого, такие продукты распада, как копоть, жир, газы и влажность, появляются во время приготовления пищи.

В результате влага оседает на мебель и стены, образуя плесень, гарь и копоть, которые загрязняют поверхности, а элементы сгорания, такие как углекислый газ, приводят к утомляемости, раздражительности дыхательной системы, ухудшению самочувствия и снижению работоспособности. Канцерогены, выделяемые при жарке, могут вызвать отравление. Именно поэтому важна установка вытяжки, на эффективность работы которой в значительной мере влияют правильно подобранные трубы.

Эволюция и развитие воздуховодов для вытяжки на кухне

В многоэтажках, построенных в советское время, квартиры имели небольшую площадь. Вентиляция в таких помещениях забирала не только вредные вещества из кухни и ванной, но и воздух из жилых комнат. Вентиляционные короба тогда встраивали прямо в стены зданий. В домах индивидуальной застройки вентиляция вообще не предусматривалась, а от вредного влияния углекислого газа жителей спасал обычный дымоход, встроенный в домашнюю печь. Туда улетучивались продукты сгорания топлива и элементы распада, образующиеся во время приготовления еды.

Как правило, вытяжного канала недостаточно, поэтому дополнительно ставится вытяжка с воздуховодом

Свежий воздух в старые дома и квартиры поступал в основном через неплотно прилегающие двери и окна, а нагар и копоть накапливались постепенно на стенах и потолке, поэтому каждый год требовалось проведение побелки. В отдельных квартирах были предусмотрены вентиляционные каналы – прототипы кухонных вытяжек, такая же вентиляция обустраивалась в ванных комнатах и туалетах.

В современных квартирах, кроме вытяжки, монтируют дополнительную систему вентиляции. Она может быть вытяжной и приточно-вытяжной. В энергоэффективных домах монтаж приточно-вытяжной системы с рекуперацией тепла – это обязательное условие.

Пластиковые короба для вытяжки: обзор видов + правила установки

Системы принудительной вентиляции можно найти почти в каждой квартире или частном доме. Они состоят из приточного устройства и вытяжного канала, которые могут быть изготовлены из различных материалов.

Широко распространенным вариантом является пластиковый вытяжной канал — недорогое и долговечное изделие, которое можно установить самостоятельно.

Для обеспечения эффективной работы системы воздуховоды должны быть подобраны по размеру, спроектированы и оснащены соответствующей арматурой. Не менее важен и правильный монтаж.

Мы предлагаем вам решать все эти вопросы по очереди. Мы включили пошаговое руководство по созданию пластикового вентиляционного канала с наглядными фотографиями.

Устройство и назначение воздуховода

Основной задачей вентиляционной системы считается вывод за пределы помещения вредных веществ, дыма, неприятных запахов. Кроме того, она отвечает за очистку воздуха. Обычно в частных домах расстановка мебели и техники внесена в план строительства, что позволяет выполнить вытяжку удобным способом. В квартирах проблемы с установкой плиты прямо под вентиляционным каналом или выводом вытяжки возникают гораздо чаще.

На сегодняшний день существует множество решений, как удлинить воздуховод, однако, специалисты не советуют устанавливать слишком длинные конструкции. Это связано с тем, что длина воздуховода отражается на КПД системы.

Кроме этого, вентиляционная труба для кухонной вытяжки не должна иметь много изгибов. Это также уменьшает её эксплуатационные характеристики. Опираясь на это, можно сделать вывод, что чем ближе вытяжка расположена к шахтному вводу, тем выше её работоспособность.

Характеристики и особенности вытяжного канала в первую очередь зависят от типа вытяжки. Вентиляционные системы делят на два вида по расположению выхода: без вывода на улицу и с выводом. Соответствующая второму варианту система может иметь наружные трубы вентиляции, которые проводят сквозь стену или крышу.

Для того, чтобы вытяжка выполняла свои функции, она должна располагаться прямо над плитой

Материалы, из которых выполняются трубы для вытяжки, могут быть разными, но наиболее распространёнными из них являются пластмассовые и гофрированные изделия. И те, и другие обладают своими достоинствами и недостатками, с которыми необходимо ознакомиться перед их выбором.

Плюсы и минусы труб из пластика

Установка труб производится поверх шкафов на кухне, что позволяет замаскировать воздуховод. Наличие встроенных вытяжек в современных системах вентиляции позволяет выполнить монтаж аккуратно. Оборудование обладает привлекательным внешним видом, но на функциях установки это не отражается. В зависимости от формы сечения трубы выделяют следующие типы пластиковых воздуховодов:

• гладкие;
• гофрированные;
• квадратные;
• круглые.

Выбор воздуховодов прямоугольной формы обеспечивает более качественное выполнение монтажа вытяжки. Круглые трубы заметны над шкафами, а прямоугольные совсем не видны. Стоимость последних на 20-30% выше, чем круглых, но производительность труб с прямоугольной формой сечения меньше.

Если вытяжка в системе обладает малой мощностью, магистраль подобного типа не будет в полной мере отвечать требованиям. Прямоугольных труб, смонтированных вместе с купольной вытяжкой, тоже будет недостаточно. Остается сделать выбор в пользу менее дорогих труб с круглым сечением, которые являются более производительными. Среди преимуществ пластиковых воздуховодов можно выделить:

1. Бесшумная работа вытяжки, если сравнивать с вентиляцией из алюминиевых труб.
2. Гладкая или гофрированная поверхность труб, препятствующая скоплению различных загрязнений и жировых отложений.
3. Невысокая цена высококачественных изделий.
4. Длительность срока эксплуатации воздуховода, составляющая более 10 лет.
5. Материал изготовления – полимер светлого цвета, делающий трубы незаметными.
6. Легкость монтажа.

Трубы прямоугольного сечения не являются цельнолитыми, поскольку технология их изготовления основана на соединении 2-х пластиковых элементов и более. Наличие дополнительных швов снижает скорость воздушного потока. Другой недостаток связан с наличием углов, а также с высоким уровнем коэффициента аэродинамического сопротивления.
