Трубы для газа: сравнительный обзор видов газовых труб и правила выбора

Нормы для газовых труб в квартире

Перед тем, как приступить к разработке плана по установке газопровода в квартире или доме, следует уточнить, при каких обстоятельствах он будет использоваться. Например, на кухне, как обязательное средство для работы газовой плиты, колонки или же в котельной для обеспечения дома теплом. К газопроводам в квартире предъявляются особые требования.

Подвод газа к колонке или плите производится с учетом некоторых требований

Соблюдение данных эксплуатационных и монтажных норм для газовых труб на кухне гарантирует безопасность и комфорт использования газопровода:

Не допускается монтаж газовых труб в жилых комнатах, а также прокладка газопровода в шахтах вентиляции.
Газовая тонкостенная труба не должна пересекаться с оконными и дверными проёмами.
Запрещено прокладывать трубы в труднодоступных местах, например, за декоративной стенной обшивкой (за исключением конструкций, легко поддающихся демонтажу). К газовой системе всегда должен быть быстрый доступ на случай поломки.
Расстояние трубы от пола не должно быть меньшим, чем 2 м.
Длина гибких сегментов коммуникаций, если используется тонкостенная труба, не может превышать 3 м. Также важна плотность соединения фрагментов сети.
Установка газовых коммуникаций возможна в помещениях с высотой потолков, составляющей не мене 2,2 м. Помещение должно быть хорошо вентилируемым.
Вентиляция на кухне, если там прокладывается газопровод, не может быть смежной с комнатами и другими жилыми помещениями.
Потолок и стены, находящиеся вблизи газовой системы, покрываются слоем невоспламеняющейся штукатурки. Если стена на кухне не оштукатурена, она изолируется от газовых коммуникаций (в особенности от газовой колонки) листом из металла толщиной от 3мм.

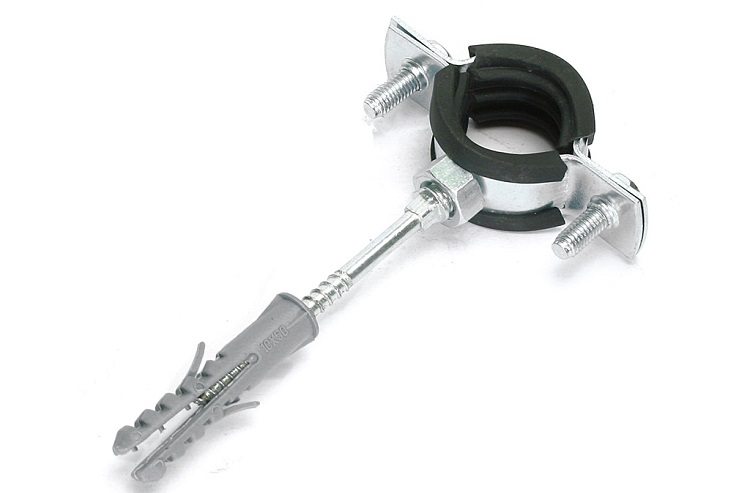

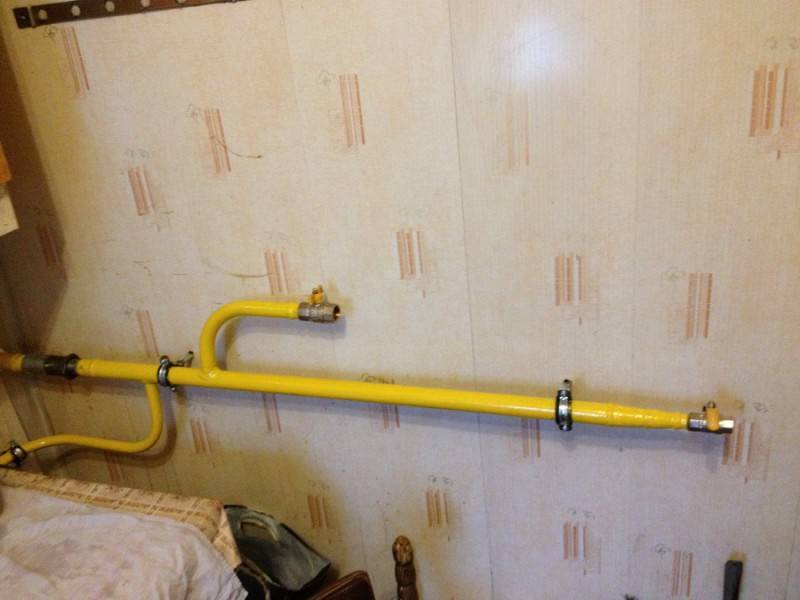

Следует позаботиться о надежном креплении газовых труб — хомутах с резиновой прокладкой

Некоторые правила касаются также установки труб для газовой колонки в квартире. Газовые колонки монтируются с вытяжной трубой – дымоотводом. Гибкая алюминиевая гофтротруба использоваться в качестве дымоотвода не может, монтаж вытяжных труб колонки осуществляется только с помощью стальных или оцинкованных изделий.

Монтаж тонкостенных газовых труб на кухне также имеет особенности:

перед началом работ следует убедиться, что основной газовый кран перекрыт;
если производится перенос газовой трубы в кухне, осуществляется продувка газопровода. Это позволяет избавиться от остатков газа в системе;

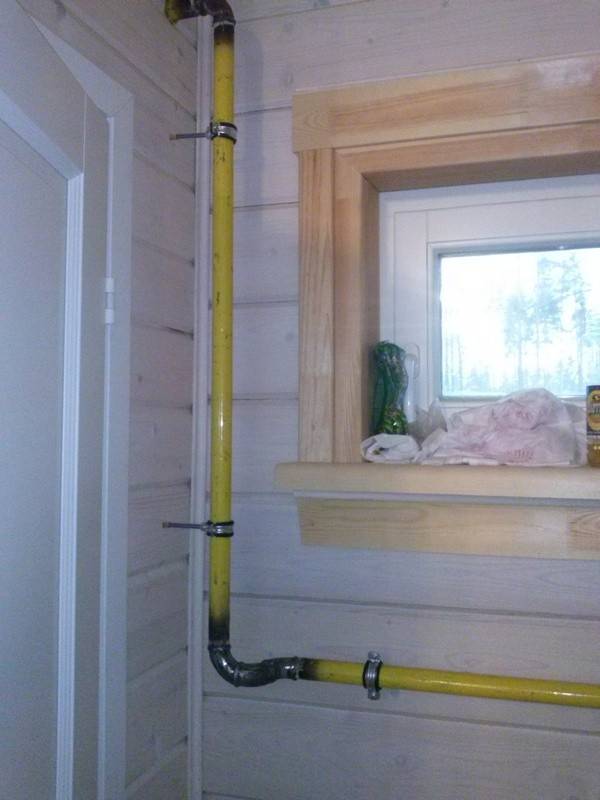

стоит позаботиться о креплении газовой трубы к стене. Крепление делается с помощью специальных хомутов и скоб. Какое именно крепление будет использоваться, зависит от диаметра труб и их протяженности;
если вблизи труб газопровода проходят электрические кабели, то расстояние между этими коммуникациями должно составлять не менее 25 см. А расстояние между газовой системой и электрическим распределительным щитом должно быть от 50 см;
нежелательно располагать вблизи планируемой газопроводной системы охладительное оборудование на кухне: холодильники, морозильные камеры. Наличие газовой трубы за холодильником может стать причиной перегревания его радиатора, и, как следствие, неисправности оборудования;
также не рекомендуется монтировать тонкостенные стальные газовые трубы слишком близко к нагревательным приборам и непосредственно к газовой плите, за стенкой газовой колонки;
газовые трубы на кухне не могут быть проложены по полу, под раковинами, вблизи посудомоечных машин. Замаскировать газовую трубу можно и другими, безопасными методами;
ремонтные работы желательно проводить без использования искусственного освещения, в постоянно проветриваемом помещении.

Производить монтаж газовых труб следует с соблюдением определенных правил

Указанные нормативы актуальны как для уже существующих газовых систем, так и для только устанавливаемых или подвергаемых переносу газовых труб.

Что нужно знать о трубах для монтажа внутридомового газопровода?

При выборе труб для монтажа внутридомового газопровода необходимо учитывать несколько важных факторов. Качество и безопасность газопровода зависят от правильно выбранных материалов и соответствия требованиям.

Вот несколько ключевых моментов, которые нужно знать о трубах для монтажа внутридомового газопровода:

Материалы: Для внутридомовых газопроводов чаще всего используются трубы из металла или пластика. Металлические трубы (например, стальные или медные) обладают высокой прочностью и долговечностью, однако могут подвергаться коррозии. Пластиковые трубы (например, полиэтиленовые или полипропиленовые) обладают хорошими техническими характеристиками и устойчивы к коррозии.

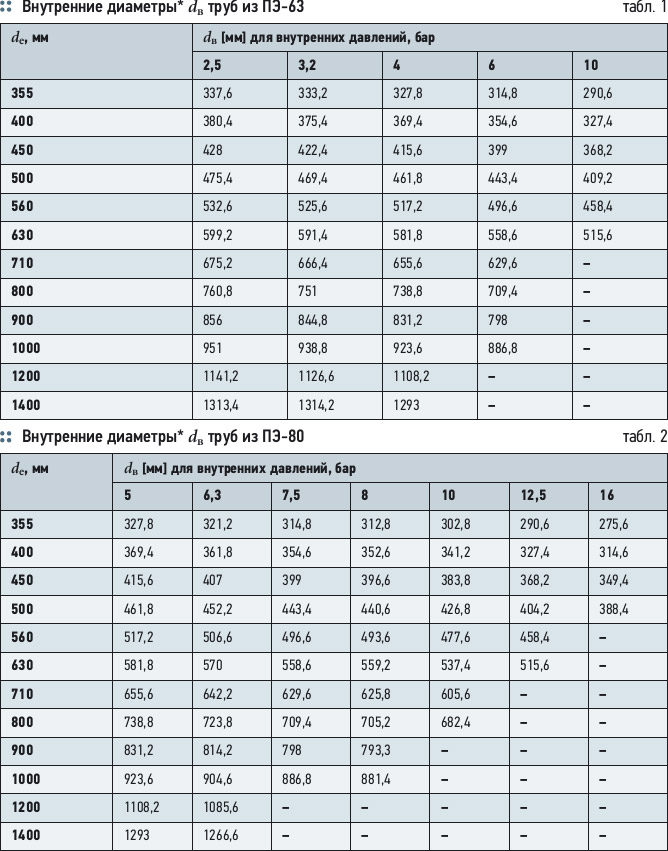

Диаметр и толщина стенки: Определите необходимый диаметр и толщину стенки трубы в зависимости от объема газа, который будет поступать в систему

Неправильно определенные параметры могут привести к недостаточному давлению газа или превышению допустимого давления.
Сертификация: При покупке труб для газопровода обратите внимание на сертификацию продукции. Убедитесь, что трубы соответствуют установленным стандартам и требованиям безопасности.

Важно проконсультироваться с профессионалами в области монтажа газопровода, чтобы выбрать оптимальные материалы и параметры труб. Не рискуйте безопасностью и обратитесь к специалистам, чтобы газопровод был надежным и безопасным

Из чего состоит качественный газопровод

Допустимый материал для газопровода напрямую зависит от давления в трубах

Различают 4 вида газопроводов:

Магистральный – газопровод 1 категории. Давление газа здесь составляет 0,6–1,2 МПа. Сжиженный газ транспортируют под давлением от 1,6 МПа и выше.
Газопровод высокого давления – 2 категория. Давление ниже – от 0,3 до 0,6 МПа.
Трубопроводы среднего давления – от 0,005 до 0,3 МПа. Это системы, обсуживающиеся городские районы.
Низкого давления – с показателями ниже 0,005 МПа. В жилище голубое топливо подают без напора.

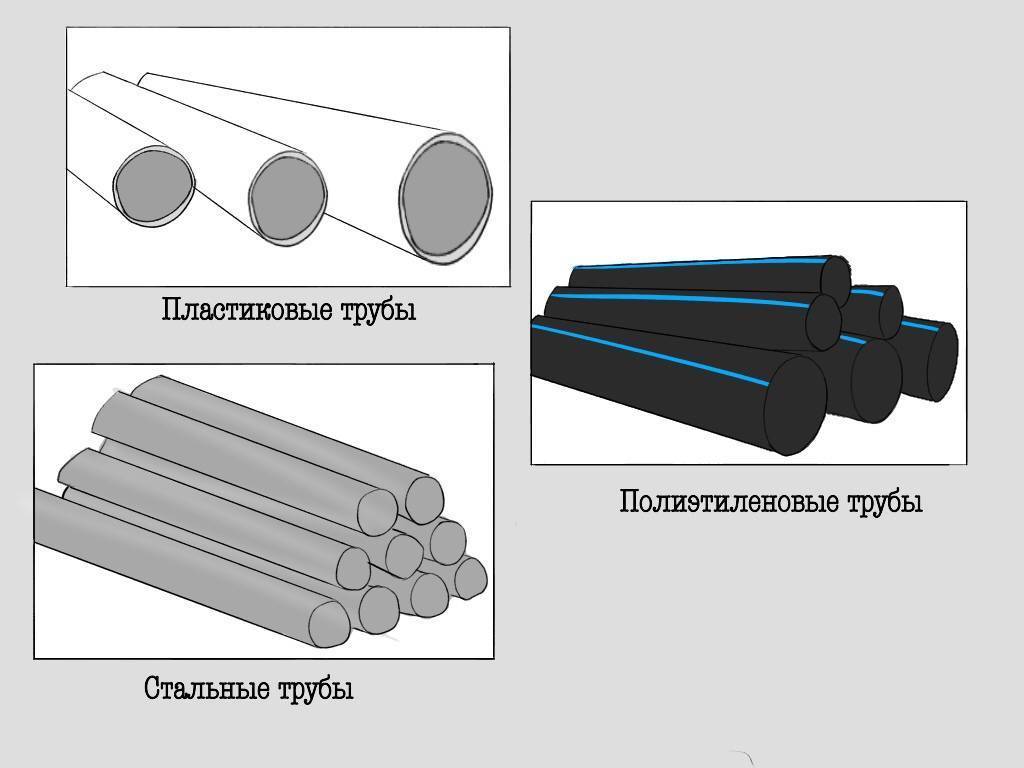

Чем ниже давление, тем менее прочным может быть материал. Характеристики регламентируют ГОСТ Р 55473-2019 и ГОСТ Р 55474-2013. Для поставки газа разрешается применять:

Стальные трубы – бесшовные из холоднокатаной стали для системы высокого давления, с прямым швом для коммуникаций высокого и среднего давления и газоводные для разводки газа в жилых зданиях. Их достоинствами выступает прочность, высокая герметичность труб и соединений, отсутствие линейного расширения. В то же время стальные изделия очень тяжелы, соединяются только сварным швом, склонны к коррозии.

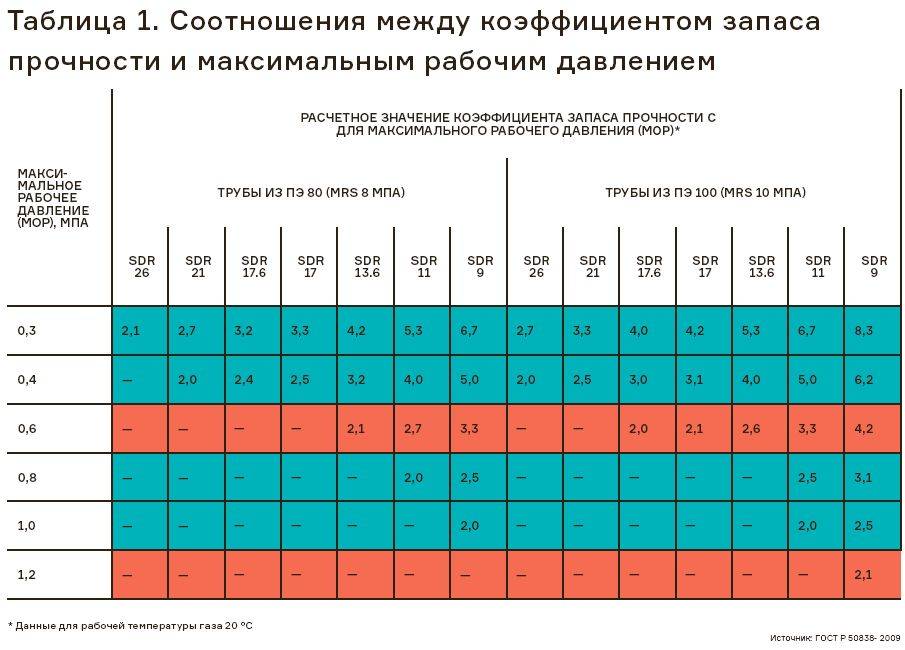

Пластиковые – способны выдержать напор до 1,6 МПА, однако для прокладки магистралей сжиженного газа использовать их запрещается. Пластиковая труба для газа гибкая при высокой прочности: коммуникация может иметь очень сложную форму. Материал устойчив к химически агрессивным веществам и совершенно не подвержен коррозии. Однако проводить газопровод можно только под землей. Запрещается эксплуатация в районах с температурой ниже – 45 С.
Медные – металл устойчив к коррозии, прочен, пластичен и очень долговечен. Однако годится только для газопровода низкого давления.

Контур собирают из труб разного материала. Нередко основа магистрали выполняется из стали, а в многоквартирном доме газ в жилища подается по пластиковым газоводам.

Маркировка

Определить качественные трубы и узнать их параметры можно из маркировки, которая наносится на поверхность и имеется в технической документации к выпущенной партии.

В маркировке указываются:

наименование предприятия-изготовителя;
марка стали, из которой изготовлена продукция;
наружный диаметр и толщина трубной стенки;
номинальное давление, которое труба способна выдерживать без каких-либо проблем и в различных климатических условиях;
ГОСТ или иные технические условия, в соответствии с которым изготовлена данная труба.

Дополнительно могут указываться:

дата изготовления;
номер партии при поставке;
номер заказа, по которому производились трубы;
общий вес трубы;
общий вес всей партии.

Условные обозначения основных характеристик трубы

Подведение газа является весьма ответственным мероприятием. Если мастер не уверен в правильности выбора стальных газовых труб для строительства сети с определенными рабочими параметрами, то целесообразнее получить предварительную консультацию у специалистов.

Основная классификация газопроводов

Категория газопровода, зависящая от величины давления газа, является одним из важнейших критериев, которые оказывают существенное влияние на выбор материала труб.

Выделяют 5 основных категорий газовой сети:

I-А — конструкция с наивысшим давлением, превосходящим 1,2 МПа. Диаметр трубы 1000-1200 мм, назначение — подсоединение тепловых станций, турбин и паровых установок.
I — система с высоким давлением, находящимся в пределах 0,6-1,2 МПа. Ее назначение — транспортировка газа и обустройство пунктов газораспределения.
II — давление ниже, чем в предыдущей категории, но все же считается высоким. Оно колеблется в диапазоне 300-600 кПа. Диаметр трубы 500-1000 мм, назначение газопровода — доставка газа из газораспределителей к объектам промышленности, домам жилого и социально-бытового назначения.
III — конструкция среднего давления с показателями в 5-300 кПа. Допускается применение труб диаметром 300-500 мм. Ее назначение — транспортировка газа из магистрали к газораспределительным пунктам, которые располагаются у жилых домов.
IV — система с минимальным давлением (менее 5 кПа). Диаметр трубы не превышает 300 мм, назначение — доставка газа от вводного газопровода в жилые дома и непосредственно к конечным приборам газопотребления.

Помимо категории газопровода и величины давления, немаловажное влияние на выбор труб оказывают особенности их прокладки и условия эксплуатации — внешняя или внутренняя укладка, наземная или подземная. Если они будут укладываться в землю, то придется считаться с такими факторами, как глубина промерзания, плотность и толщина слоя грунта, вероятность коррозионных процессов, присутствие блуждающих токов

Если они будут укладываться в землю, то придется считаться с такими факторами, как глубина промерзания, плотность и толщина слоя грунта, вероятность коррозионных процессов, присутствие блуждающих токов.

Наземный или воздушный газопровод отличается простотой проведения монтажных работ по его созданию, но для надежной эксплуатации требуется дополнительный уход

Для обеспечения стабильной о долговечной работы газопровода, нужно еще на этапе подготовительных и проектировочных работ учесть особенности монтажа и эксплуатации, выполнить все анализы, которые предписывают нормы газификации.

Расходные материалы и необходимое оборудование

Для подсоединения трубопровода к оборудованию или для стыковки разных секций сети друг к другу необходимы соединительные элементы. Выпускаются изделия для пластиковых, металлопластиковых и стальных труб. Есть также универсальные и переходные соединители, которые позволяют стыковать изделия из разных материалов.

Различают несколько основных классов.

Муфты и переходники – фитинги, используемые для соединения прямых отрезков и удлинения газопровода. Также применяются для подключения трубопровода к кранам или к другому оборудованию. На стальной газопровод ставится диэлектрическая муфта для газа – она предупреждает прохождение электрического тока и увеличивает срок эксплуатации. Переходники в отличие от муфты имеют разный диаметр на противоположных концах. Элементы используются для стыковки труб с разным сечением.
Уголки и отводы – соединители, которые позволяют изменить направление линии. Требуются в тех случаях, когда гибка невозможна. Допускается соединение пайкой, сваркой, накручиванием на резьбу.
Водорозетка – специальный, по большей части декоративный элемент, предназначенный для подключения труб, распложенных внутри стены. Это своего рода внешний выход линии. Водорозетки изготавливают из бронзы и латуни.
Тройники и крестовины – детали, которые соединяют не 2, а 3 или даже 4 трубы. Используются при организации разводки на несколько комнат.
Гильзы – напоминают короткий отрезок трубопровода из металла. Гильза нужна при прохождении газопровода через стену или перекрытие частного дома или квартиры. Она защищает сеть при усадке стены.
Заглушки – эта деталь замыкает ветку трубопровода. Нельзя путать этот род фитинга с временной заглушкой, которую ставят при ремонте.

Основная классификация газопроводов

Выделяют 5 основных категорий газовой сети:

I-А — конструкция с наивысшим давлением, превосходящим 1,2 МПа. Диаметр трубы 1000-1200 мм, назначение — подсоединение тепловых станций, турбин и паровых установок.
I — система с высоким давлением, находящимся в пределах 0,6-1,2 МПа. Ее назначение — транспортировка газа и обустройство пунктов газораспределения.
II — давление ниже, чем в предыдущей категории, но все же считается высоким. Оно колеблется в диапазоне 300-600 кПа. Диаметр трубы 500-1000 мм, назначение газопровода — доставка газа из газораспределителей к объектам промышленности, домам жилого и социально-бытового назначения.
III — конструкция среднего давления с показателями в 5-300 кПа. Допускается применение труб диаметром 300-500 мм. Ее назначение — транспортировка газа из магистрали к газораспределительным пунктам, которые располагаются у жилых домов.
IV — система с минимальным давлением (менее 5 кПа). Диаметр трубы не превышает 300 мм, назначение — доставка газа от вводного газопровода в жилые дома и непосредственно к конечным приборам газопотребления.

Нормы газификации частного дома

Перед началом работы следует уведомить местную газовую службу о происходящем. В обязанность данной организации входит предоставление технических условий для определения порядка проведения газификации. Когда техническое согласование будет закончено, проводится разработка индивидуального проекта для предстоящих работ. Разрешение на прокладку газовой коммуникации следует получить также у представителей автомобильной инспекции.

Если некоторые дома в этом районе уже газифицированы, то понадобиться лишь подключится газовой трубой к основной магистрали. В таком случае газовая служба обязана уведомить о параметрах рабочего давления в основном трубопроводе. Это даст возможность правильно подобрать трубы для обустройства своего участка. Система газоснабжения бывает автономной или центральной: это зависит от того, из какого именно источника будет снабжаться данный участок. Частные дома могут оснащаться надземными и подземными газопроводами. Смонтировать и установить газовые трубы на участке не очень сложно – обычно это делается гораздо быстрее, чем получение соответствующих разрешений.

При прокладке газопровода следует соблюдать следующую последовательность:

Уложить трубопровод от распределителя к жилищу. При необходимости проводят врезку в основной газопровод (подробнее: «Как выполняется врезка в газовую трубу – пошаговое руководство»).

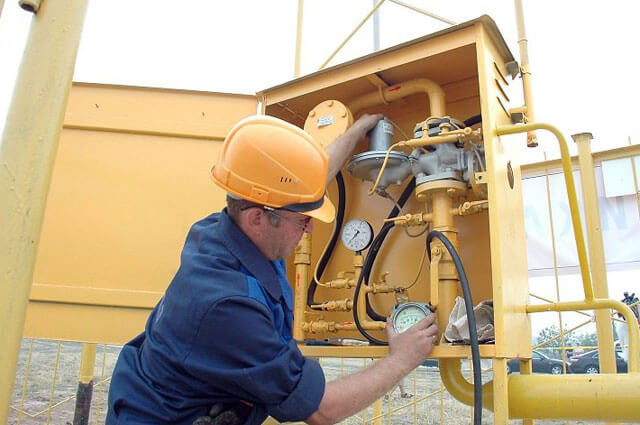

Для ввода трубы внутрь дома применяется шкаф с понижающим давление редуктором.
Далее необходимо организовать разводку труб по помещениям (кухня, котельная). Для этого применяется труба для газопровода низкого давления.
Осуществить пуско-наладочные процедуры, сдачу-приемку оборудования, проверить газовую плиту и колонку на работоспособность. Чаще всего при этом необходимо присутствие инспектора газовой службы.

Структура газопровода в частном доме состоит из тех же пунктов, что и аналогичная система в квартире.

Как правильно выбрать трубу для монтажа внутридомового газопровода?

При выборе трубы для монтажа внутридомового газопровода необходимо учесть ряд факторов, чтобы обеспечить безопасность и долговечность системы

Важно учесть материал трубы, ее диаметр, а также требования газового оборудования и нормативно-технических документов. В этом разделе мы рассмотрим основные факторы, которые необходимо учесть при выборе трубы для монтажа внутридомового газопровода

Материал трубы: Основные материалы для изготовления труб для газопроводов — это медь, нержавеющая сталь, полипропилен и металлопластик. Каждый из них имеет свои преимущества и недостатки. Например, медные трубы обладают высокой коррозионной стойкостью, но их стоимость значительно выше. Полипропиленовые и металлопластиковые трубы легче в монтаже, но требуют дополнительных элементов соединения. Выбор материала зависит от предпочтений, бюджета и особенностей газовой системы.
Диаметр трубы: Корректный выбор диаметра трубы важен для обеспечения нужного объема газа. Реальная производительность газовых приборов должна быть согласована с диаметром трубы. Для этого следует обратиться к рекомендациям производителя оборудования, а также учесть длину газопровода и его конфигурацию.
Требования газового оборудования: При выборе трубы необходимо учесть требования газового оборудования, к которому она будет подключаться. Некоторые приборы могут иметь специфические требования к используемым материалам и диаметрам трубы. Неправильный выбор подключения может привести к неправильной работе оборудования и нарушению гарантии.
Нормативно-технические документы: При выборе трубы для газопровода необходимо учитывать требования, предъявляемые чиновниками: пожарная безопасность, установленные стандарты проектирования и монтажа, санитарные нормы и другие законодательные акты. Следует обратиться к государственным и региональным нормам, чтобы подобрать трубу, соответствующую этим требованиям.

Важно запомнить, что монтаж внутридомового газопровода — это ответственное дело, требующее соблюдения всех правил и нормативов. Подготовка к монтажу и правильный выбор трубы являются ключевыми моментами для обеспечения безопасности и надежности газовой системы

В чем преимущества использования металлических труб для внутреннего газопровода?

Металлические трубы широко используются для монтажа внутридомовых газопроводов по ряду причин. Они обладают рядом преимуществ, которые делают их предпочтительным выбором для использования в газоснабжении жилых домов и коммерческих помещений.

1. Высокая прочность и долговечность

Металлические трубы обладают высокой прочностью и долговечностью, что делает их идеальным материалом для газопроводов. Они способны выдержать высокое давление и механические нагрузки, которые могут возникнуть во время эксплуатации. Кроме того, они устойчивы к коррозии и внешним воздействиям, таким как возгорание и вибрация, что увеличивает их срок службы и гарантирует безопасность газопровода.

2. Легкость монтажа и замены

Металлические трубы обладают простой конструкцией, что облегчает их монтаж и замену. Их можно легко соединять с помощью специальных фитингов и соединительных элементов. Благодаря этому, монтаж газопровода может быть выполнен быстро и эффективно, что экономит время и ресурсы.

3. Высокая герметичность

Металлические трубы обладают высокой герметичностью, что является важным аспектом при монтаже газопровода. Они обеспечивают надежную защиту от утечек газа, что повышает безопасность эксплуатации системы газоснабжения. Металлические трубы также устойчивы к высоким и низким температурам, что предотвращает их деформацию и повреждение.

4. Легкость обслуживания и ремонта

В случае необходимости ремонта или обслуживания газопровода, металлические трубы легко разбираются и собираются. Это упрощает процесс обслуживания и позволяет быстро устранять возможные неполадки. Кроме того, металлические трубы легко заменить в случае повреждения или износа.

5. Соответствие нормативным требованиям

Металлические трубы широко применяются в газоснабжении благодаря своему соответствию нормативным требованиям и стандартам безопасности. Они проходят тщательные испытания и сертификацию, что гарантирует их качество и соответствие установленным стандартам.

Преимущества использования металлических труб для внутреннего газопровода:
Преимущество
Описание

Высокая прочность и долговечность
Металлические трубы выдерживают высокое давление и механические нагрузки, обладают стойкостью к коррозии и внешним воздействиям.

Легкость монтажа и замены
Металлические трубы легко соединяются с помощью фитингов и соединительных элементов, что облегчает их монтаж и замену.

Высокая герметичность
Металлические трубы обеспечивают надежную защиту от утечек газа благодаря своей высокой герметичности.

Легкость обслуживания и ремонта
Металлические трубы легко разбираются и собираются, что упрощает процесс обслуживания и ремонта газопровода.

Соответствие нормативным требованиям
Металлические трубы проходят сертификацию и соответствуют нормативным требованиям и стандартам безопасности.

Выбор материала трубопровода

Отправляясь за покупкой вытяжной трубы, нужно тщательно изучить условия монтажа, знать модель газовой колонки, диаметр патрубка дымоудаления и необходимые длины участков трубопровода. Желательно запастись схемой расположения водонагревателя с указанием всех расстояний, это поможет лучше ориентироваться при выборе необходимых элементов и при необходимости получить консультацию специалиста.

Согласно СП 60.13330.2012 соединительные и дымовые трубы должны быть изготовлены из негорючих материалов с эквивалентной шероховатостью внутренней поверхности не более 1,0 мм. Кроме того они должны быть плотными с классом герметичности В и не допускать подсосов воздуха на соединениях и в местах примыкания к дымовому каналу. Рекомендуется применение таких материалов как керамика и нержавеющая сталь.

В СП 42-101-2003 допускается использование кровельной или оцинкованной стали с толщиной от 1 мм и более, гибких металлических гофрированных труб и унифицированных элементов, поставляемых в комплекте с агрегатом.

Очень важно, чтобы материал вытяжной трубы был стойким к коррозии, так как конденсат может довольно быстро ее разрушить. Чем более гладкой будет внутренняя поверхность, тем меньше сажи на ней соберется. Шероховатость наружной поверхности не нормируется, но с точки зрения удобства проведения уборки более гладкий материал для соединительной трубы будет практичнее

Шероховатость наружной поверхности не нормируется, но с точки зрения удобства проведения уборки более гладкий материал для соединительной трубы будет практичнее.

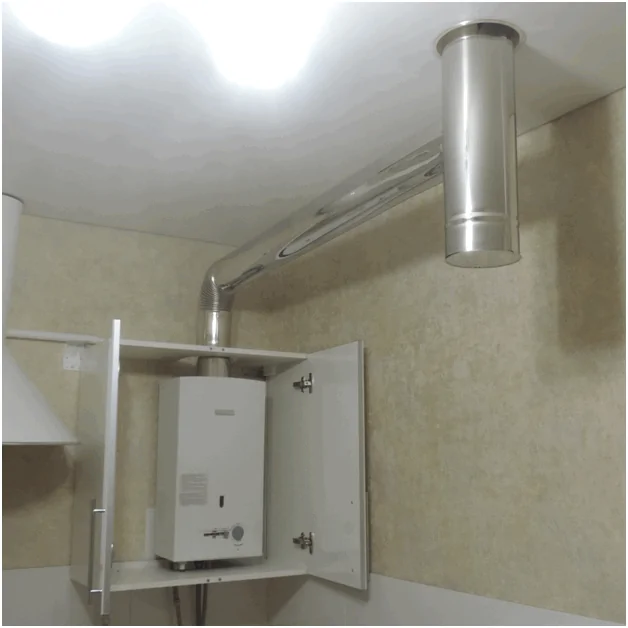

Тем не менее, довольно популярны для подключения газовой колонки к дымовому каналу гофрированные трубы. С ними легко работать, и они очень удобны в стесненных условиях. Их применение позволяет успешно огибать препятствия и осуществлять скрытый монтаж, пряча оборудование в шкафчики и закрывая трубопровод съемными панелями.

*Основным недостатком гофрированных труб является возможность прогорания под воздействием высоких температур. Поэтому в целях пожарной безопасности рекомендуется применять гофру из нержавеющей стали, а не более дешевую алюминиевую.

Оцинкованная сталь толщиной 1 мм является вполне приемлемым материалом, но существует мнение, что при сильном нагреве оцинковка может выделять вредные вещества. Соответственно ее применение нежелательно для моделей с высокой температурой уходящих газов.

Довольно хорошо себя зарекомендовали вытяжные трубы из стали с покрытием жаростойкой эмалью. Белые блестящие трубы довольно симпатично смотрятся на кухне и способны вписаться почти в любой интерьер.

Идеальным материалом с точки зрения долговечности, эстетичности и соблюдения всех требований является нержавеющая сталь. Ей не грозит ни коррозия, ни прогорание, ни скопление пыли, ни случайные повреждения. Вполне закономерно он оказывается самым дорогим.

Нюансы сооружения медного газопровода

Трубы из меди сравнительно недавно стали применяться для устройства газовой сети. Допускается использование тянутых и холоднокатаных медных труб с толщиной стенки не меньше 1 мм для осуществления внутренней разводки.

Медь — довольно дорой материал, однако, его применение оправдывается простотой проведения монтажных работ и возможностью создавать линии сложной конфигурации.

Правильно соединенные медные трубы не только обеспечивают полную герметичность стыков, но и идеально вписываются в интерьер любого помещения

Еще один неоспоримый факт в пользу медных труб — это их привлекательный внешний вид. Так как газопровод нельзя скрывать в нишах стенах и коробах, то стальные конструкции могут легко испортить внешний вид помещения, тогда как медные трубы только обогатят интерьер.

Изделия из меди обладают следующими позитивными качествами, которые могут оказаться решающими при их выборе для устройства газовода:

высокая пластичность, благодаря чему реализуется возможность прокладки линий сложной конфигурации;
простота и легкость ведения монтажных работ, изделие легко режется, соединение труб осуществляется путем применения пресс-фитингов или пайкой;
привлекательный внешний вид;
долговечность — срок эксплуатации при соблюдении технологии достигает 100 лет;
стойкость к повреждениям механического характера и противостояние воздействию химически активных соединений.

Есть у медных труб и свои слабые стороны, главная из которых состоит в высокой теплопроводности, что способствует образованию конденсата. А также их прочность куда ниже, чем стальных, а цена при этом гораздо выше.

С технологий пайки медных труб, обеспечивающей герметичное соединение, ознакомит следующая статья, которую мы рекомендуем прочесть.
