Как сделать трап для душа в полу под плитку: руководство по сооружению и установке

Конструкция. Особенности выбора

Под плитку трап обычно включает в себя:

• Решетку;
• Прочную корпусную часть;
• Герметичную воронку для слива;
• Предохраняющего от запаха, сифона;
• Канала, который предназначен для вывода внизу.

Материал выбирается с учетом предназначения. Для бассейнов и бань предлагаются чугунные. Их прочность основной аргумент, несмотря на сложность монтажа и значительный вес. Им не страшен большой водный объем.

В домашних условиях уместными окажутся пластиковые изделия. Они обладают достаточной прочностью наряду с антикоррозийными свойствами.

Выбирая сливное отверстие, стоит в первую очередь ориентироваться на высоту. Оптимальным станет значение в пределах – 45 – 190 сантиметров. Большая высота – лучшая эффективность сливания. Есть модели термоустойчивые. Они способны справляться с девяностоградусной температурой.

Предлагается также выбор из водяного и сухого затвора. Сифон не пропустит запах, если затвор сухой. В нем имеются весовые затворки обеспечивающие перекрытие водяного стока. Весьма эффективен для банных помещений. Он предлагается в трех вариантах:

• С поплавком;
• Мембранный;
• С маятником.

Для холодных или производственных помещений принято использовать трап, где затворный механизм не восприимчив к минусовому температурному режиму. У него отдельно предусмотрено кольцо для отвода. Отсюда выполняется слив, если нарушена гидроизоляция.

Для установки потребуется провести трубный замер по диаметру, идущий от канализации. Он должен соответствовать патрубочной части. Расположение может быть горизонтальным либо идти вертикально. Для частных домов характерно нижнее подсоединение. По этой причине требуется вертикальное положение слива.

Как поднять пол в ванной под установку трапа

Разновидности трапов

Все трапы для душа можно классифицировать по нескольким признакам:

• Материал корпуса и внутренних элементов. Производители используют пластик, чугун, нержавеющую сталь. В условиях квартиры или частного дома отдают предпочтение пластиковым изделиям из-за невысокой стоимости. Чугунные трапы надёжны и долговечны, но дороги. Нержавеющая сталь — избыточное решение для жилых помещений.
• Направление отвода жидкости: вертикальные и горизонтальные. В первом случае выход осуществляется на нижнем этаже, что применимо для установки на первом этаже частного дома. Горизонтальный отвод позволяет сливать воду в имеющуюся стандартную канализацию.
• Сечение канализационной трубы. Для отвода воды от одного смесителя достаточно трубы диаметром 40–50 мм. Для душей, состоящих из нескольких кабин, используют индивидуальные отводы 50 мм и общую трубу от 110 мм.

По способу сбора воды и видимой части трапа выделяют три типа конструкции: точечные, линейные, пристенные.

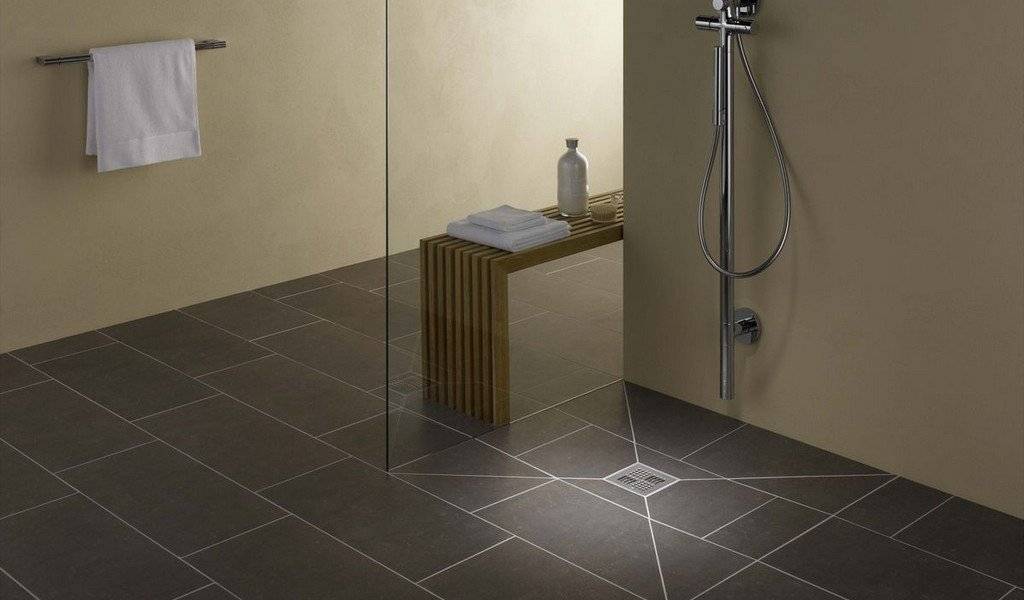

Точечный вариант подходит для душевых с небольшим расходом воды. Преимущество устройств этого вида: невысокая цена, простота монтажа, возможность установки в любом месте поддона. К недостаткам следует отнести необходимость организации небольшого уклона со всех сторон поддона в направлении приёмной решётки, что не всегда удаётся сделать неопытным плиточникам.

У линейных трапов водоприёмная часть выполнена в виде лотка, накрытого решёткой. Большая площадь позволяет быстрее отводить воду со всей поверхности поддона. Лотки могут наращиваться до любых размеров, что позволяет установить трап вдоль всей стены душу. В таком случае упрощается укладка плитки, так как уклон необходимо делать в одну сторону.

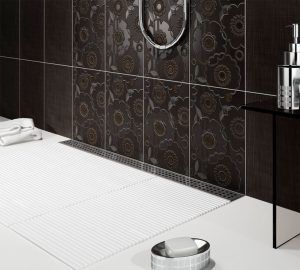

Пристенный трап с приёмной решёткой, расположенной вертикально, является разновидностью линейной конструкции. Изделие отличается необычным внешним видом. Преимущество моделей заключается в возможности использования в квартирах, так как для монтажа потребуется поддон меньшей толщины — часть конструкции находится в стене.

Какой трап хотите устанавливать?

Точечный 36.84%

Линейный 50%

Пристенный 13.16%

Проголосовало: 38

Что такое “трап” и для чего он нужен?

Трап для сливных вод относится к сантехническим устройствам, замаскированным под напольным покрытием. По сути это слив простой конструкции смонтированный под водонепроницаемым полом.

Главным назначением простого на вид элемента канализационных коммуникаций является отвод стоков в главный сливной ствол – стояк, но существует ряд не менее значительных функций:

• предотвращение засоров путем фильтрации использованной воды от крупных загрязняющих частиц с возможностью периодической прочистки;
• обеспечение герметичного соединения с напольным покрытием;
• защита от неприятных канализационных запахов.

Материал, из которого изготавливают все компоненты сливного устройства, должен быть антикоррозийным, поэтому трап собран из пластиковых или нержавеющих металлических деталей, иногда – в комбинированном исполнении.

По внешней форме трап может быть овальным, круглым, прямоугольным или квадратным. Конструктивно это линейные, точечные и пристеночные устройства. Точечный трап возможно расположить в любой точке помещения. Линейные и пристеночные трапы применяются по ее краям и преимущественно в углах комнаты.

Форма и размеры трапов представлены целой линейкой от различных производителей. От самых простых надежных моделей до сложных конструкций с отсечкой и каскадом обратных сухих и мокрых клапанов. Для удобства разработаны некоторые стандарты по высоте изделия, которая подбирается в зависимости от толщины стяжки пола.

Большое значение имеет высота изделия – обычно она равняется уровню подъема пола

Изделие должно быть прочным, износостойким, не нарушающим герметичность напольного покрытия.

Сегодня производителями выпускаются трапы с изменяемой высотой конструкции, что значительно облегчает монтаж изделия.

Один из оптимальных вариантов для домашнего душа – пластиковый трап с решеткой из нержавейки, сухим затвором и гидрозатвором, боковым или прямым выпуском

Внешне трап напоминает воронку, с одной стороны оснащенную фиксирующим фланцем, с другой – выпуском. Выпуски бывают одиночными или проходными (на случай, если в душевой кабинке подключено несколько устройств к одной трубе).

Каждый отвод заканчивается муфтой для соединения с трубопроводом. Внутри корпуса закреплен пропускной сифон с фильтрующей решеткой, являющийся гидрозатвором, предохраняющим от засоров и запахов. Иное строение имеют трапы-лотки.

При выборе трапа обратите внимание на размеры выпусков – они должны соответствовать диаметру входных отверстий в трубах. Лучше приобретать все в комплекте, а для надежности произвести пробную сборку. Не забудьте про соединительные муфты и крепеж, каждая деталь должна быть исправной, без трещин и сколов

Не забудьте про соединительные муфты и крепеж, каждая деталь должна быть исправной, без трещин и сколов.

Сборная конструкция трапа позволяет при необходимости снимать верхние части и заменять их новыми, а также без ремонтных работ производить прочистку во время засора

Душевой трап – его предназначение и разновидности

Поверхность душа должна иметь уклон

Для самостоятельного строительства душевых кабин многие применяют, как готовые металлические и акриловые поддоны с вмонтированным устройством стока (они бывают разной глубины до 35 см и размерами до 1 м2), так и сооружают самодельные конструкции, облицовывая их кафельной плиткой.

Изготовленная своими руками сточная поверхность для душа имеет:

• центральный уклон (самая низкая точка в центре основания, плавный сток идет со всех углов);

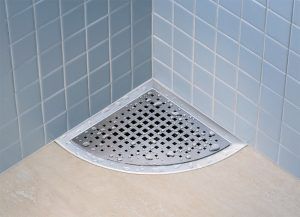

• угловой уклон (сток идет на один угол).

В самой низкой точке конструкции устанавливаются трапы и устройства для стока воды из кабины, которые могут быть выполнены из пластика, металла или комбинированного материала.

Сток должен иметь решетку для задержки мусора

Душевой трап имеет довольно простую конструкцию, которая состоит из:

сифона – важного устройства системы, которое способствует созданию гидрозатвора (вода из канализации не попадет в душ и помещение ванной комнаты, кроме этого, обеспечивается защита от посторонних запахов);
водоприемной воронки, через которую вода из душа поступает в канализацию;
декоративной решетки с фильтром, главной задачей которой является задержка крупного мусора.

Практически каждый трап для душа выполняет не только функции своевременного отведения воды в канализационную систему, но и задержку волос и другого мусора, который способен забить систему отвода.

Разновидности трапов для душа

Душевые трапы имеют несколько принципиальных отличий друг от друга, благодаря которым можно выбрать подходящий вариант устройства для каждого покупателя. Различают сливы для душа по трем критериям:

• размеры сливной решетки;
• высота конструкции;
• тип трапа.

Форма и размер решетки зависят от габаритов душа

Начать рассмотрение различий между трапами стоит с размеров решеток, которые бывают круглой, квадратной и прямоугольной формы. Размер решетки зависит от габаритов душевой.

Если это кабина для мытья одного человека, решетки выбирают размерами 20х20см. При обустройстве комнат для мытья в спортивных учреждениях или казармах (где располагаются несколько душевых отсеков), ставят решетки больших размеров, как и в целом, систему отвода воды.

Высота системы слива зависит от уровня канализации и пола

Очень важно, чтобы гидрозатворный сифон располагался выше входа в сточную трубу

Пристенные решетки наиболее популярные

Трап для душа в полу под плитку может быть трех различных конструкций:

1. Точечный.
2. Пристенный.
3. Линейный.

Точечный трап (возможности его монтажа описывались выше) наиболее популярный вид сливных систем. В зависимости от размеров душевых комнат устанавливается необходимое количество сливных точек, объединенных канализационной трубой.

Линейные трапы устанавливаются ближе к углам, поверхность поддона, соответственно, формируется под сливное устройство. Линейные трапы целесообразно применять для домашних душевых кабин. За счет особенностей конструкции вода в таких системах уходит достаточно быстро.

Пристенные сливы считаются наиболее современным видом водоотвода в душевых кабинах. Их основным преимуществом является закрытая установка в стене. Уровень поддона заказчик может выбирать сам, а вот с помощью облицовочного настенного материала необходимо будет сделать панель нужной ширины для размещения трапа.

Стоит адекватно оценить ситуацию, проанализировать вашу систему канализации, замерить уровень трубы, посмотреть, как она проходит и только тогда, принять решения по установке той или иной модели сливного трапа.

Конструктивные особенности трапов

Согласно конструктивным разновидностям трапы для душа существуют с гидрозатвором и сухим затвором. Наиболее распространенным видом слива является гидрозатворная система.

Основное ее преимущество заключается в небольшой цене и возможности приобретения в любом магазине сантехники. К недостаткам стоит отнести недолговечность и наличие плохого запаха в душе после больших перерывов в эксплуатации.

Трап с сухим затвором также имеет водный ограничитель и еще 2 дополнительных клапана, которые ни при каких обстоятельствах не дают проникать канализационным водам или запаху в душевую кабину. Трапы с сухим затвором продаются разной высоты, также существуют универсальные модели с возможностью регулирования данного параметра.

Монтаж трапа

Проще всего устанавливать трап для душа в полу под плитку при строительстве частного коттеджа. В этом случае можно обдумать разные варианты на этапе проектирования. Для максимальной производительности используют вертикальный отвод в дренаж. Применяют точечные и щелевые системы по мере необходимости.

Сложнее реализовать проект в многоквартирном здании. Чтобы обеспечить бесперебойную функциональность слива необходимо создавать уклон от 25 до 35 мм на каждый метр. Для ванной комнаты стандартной площади это означает подъем пола на 10-16 см и соответствующее уменьшение высоты потолка.

Ниже приведена технология установки трапа для душа в полу под плитку:

Рисунок Действия

Вначале надо сделать разметку. Трап устанавливают в нужном месте, на высоте, обеспечивающей выполнение указанных выше условий хорошего слива. Следует добавить высоту стакана. В данном примере она составляет 12 мм

При выборе точки монтажа принимают во внимание размеры керамической плитки. Лучше всего, если получится кратное им расстояние, чтобы не выполнять подрезку. Надо помнить о швах между отельными элементами

Выдержать точное расстояние (например, 2.5 мм) помогут специальные монтажные приспособления, крестики из пластика

Надо помнить о швах между отельными элементами. Выдержать точное расстояние (например, 2.5 мм) помогут специальные монтажные приспособления, крестики из пластика.

Для стока в сторону трапа от самой дальней точки пола душа понадобится 14 мм. Отмечают соответствующую величину. В примере получилось значение 21, 5 см. Это – общая толщина слоев, которые будут последовательно установлены над плитой перекрытия между этажами.

Делать этот промежуток монолитным нецелесообразно. Здесь достаточно места для монтажа дополнительной теплоизоляции. При возможности сюда можно установить водяной или электрический подогрев.

В этом примере использовано не сложное решение. Нижний слой формируют из керамзитобетона (11-12,5 см). Он получается прочным и стоит недорого. Перед заливкой по периметру устанавливают демпферную ленту, а на бетонную основу укладывают пенополиэтилен (толщиной от 4 до 5 мм). Опалубку делают из обрезка доски, гипсокартона, иных подручных средств. В данном случае нагрузки на нее не будут чрезмерными.

Через 24 часа можно удалить опалубку. На этом этапе можно примерить корпус трапа и плитку, проверить точность выбора точки монтажа.

Далее укладывают пенополистирол (4-5 см). Следует приобретать качественные изделия надежного производителя с плотностью от 35 кг на 1 м. куб. и выше. Такие плиты обладают достаточной прочностью и низкой теплопроводностью. При правильном монтаже даже без дополнительных средств будет обеспечена хорошая герметичность. Пенополистирол отрезается без лишних усилий обычным канцелярским ножом. Поэтому подгонка отдельных элементов под форму конкретного пространства будет выполнена точно.

В пенополитстироле делают необходимые вырезы. После – устанавливают  трапики для слива воды, подсоединяют слив к системе канализации. Отверстия между частями конструкции заполняют монтажной пеной.

Для следующего этапа пригодится специальное приспособление. Это – набор реек и кольцевой элемент с пазами из пластика. Каждая из направляющих создана с переменной высотой. Их устанавливают со скосом в сторону слива. Стяжку заливают по этим уровням. Это обеспечит оптимальное изменение высоты (около 10-11 мм на 1 м. длины пола). Его будет достаточно для быстрого перемещения жидкости, но не возникнет чувство дискомфорта из-за неровной поверхности.

В ходе заливки контролируют итоговый уровень. Он должен получиться ниже трапа на общую толщину клеевого состава и керамической плитки. Пластиковые детали из раствора не извлекают. Они будут выполнять функции компенсационных швов, препятствующих разрушению конструкции при изменении температуры.

Для укладки используют плитку, стойкую к повышенной влажности. Ее монтаж начинают от слива и далее – к стенам. Такая методика поможет минимизировать ошибки и ограничения определенных размеров. Отрезанные плитки около стен будут менее заметны, чем в центральной области. Мелкая плитка (мозаика) лучше подходит для таких проектов. С такими изделиями проще создавать правильный наклон в нужных направлениях. Подрезанные части на стыках выглядят менее заметно. Промежутки между керамическими плитками затирают специализированными смесями нужного цвета. Щель между пластиковым корпусом слива и финишным покрытием заполнят стойким к воде герметиком.

На последней стадии удаляют временную пластиковую крышку трапа с сухим затвором для душа, устанавливают решетку. После – проверяют работоспособность системы.

Статья по теме:

Выбор сифона

Сифоны для трапов от своих аналогов отличаются только отсутствием пробки, закрывающей сливное отверстие. В душевой кабине в этом попросту нет потребности, поэтому от простых дешевых сифонов придется отказаться в пользу более технологичных устройств. К ним относятся:

• сифоны с ручным управлением. Регулирующая ручка выводится на стену, что позволяет легко управлять сливным отверстием простым ее поворотом;
• click/clack-системы (открыто/закрыто). Пробка в этих устройствах вмонтирована над отверстием слива и одновременно отвечает за его открывание и закрывание. Первое нажатие пробки ногой приводит к ее приподниманию – отверстие открывается, вода удаляется. При втором нажатии пробка закрывается, не позволяя жидкости стекать.

Классификация сифонов по инженерным особенностям выглядит так:

• бутылочные – устанавливаются, в основном, на кухнях, для душевых кабин не подходят;
• гофрированные – представляют собой гибкий рельефный шланг, способный укладываться под любым углом к душевому поддону;
• классические трубные – изгибаются в виде букв U и S, а гидравлический затвор формируется непосредственно в изгибе трубы.

При нестандартных вариантах расположения слива удачным решением станет гофрированный сифон. В остальных случаях обустраивается классическая трубчатая система.

Разновидности конструкций

Есть различия и в виде водоприемных устройств. Каждый из них имеет рекомендации к использованию. Например, точечные подойдут для использования в домашних условиях, когда планируется сделать достаточно высокий и надежный ограничитель для воды. А вот линейные — когда поддон идет практически вровень со сливом

Точечный

Очень компактный, напоминает по размеру обычный слив в ванной или душевом поддоне. Его можно монтировать в любой точке, но требует многоплоскостного уклона, чтобы вода свободно стекала. Чаще всего устанавливается в середине или там, где можно сделать необходимый угол наклона. Плюсом является то, что он может устанавливаться не только под самим душем, но и в качестве аварийного слива в ванной комнате, чтобы не затопить соседей снизу в случае прорыва трубы.

Пристенный

Считается самым незаметным. Если описывать проще, то это щель между стеной и полом, сам водоотвод скрыт. Щель может по желанию закрываться решеткой. Угол наклона плоскости должен быть ровно в стык для оттока воды.

Линейный

Для монтажа этого варианта требуется уклон в сторону, где будет установлен пристенный трап. Чаще всего имеет вид лотка, его так и называют душевой лоток. Может иметь вид прямоугольника с отверстиями для слива или быть угловым. Последний устанавливается в угол и требует конического наклона. Требуется установка фальш стены, если нет монолитной.

Советы по эксплуатации

Если вы не знаете, как сделать душ без поддона в квартире, не уверены в своих силах и не сможете самостоятельно провести операции по монтажу трапа, вам лучше обратиться к специалисту, ведь даже небольшая ошибка может привести к переделыванию почти всех этапов ремонта. В таком случае идеальным будет обратиться к профессионалу еще до начала демонтажных операций. Выбор всех элементов санузла тоже лучше проводить с мастером, ведь высокая цена не всегда гарантия нужного качества.

Для качественной работы трапа на длительном отрезке времени следует ухаживать за душевой кабинкой и выполнять обязательные процедуры:

• уборка – регулярный уход за состоянием санузла не даст шансов развитию плесени и грибка,
• вентиляция – ее отсутствие тоже является благоприятной почвой для процветания паразитической флоры,
• техобслуживание – регулярно прочищайте съемные элементы трапа от скопившихся волос и другого мусора,
• аккуратность – бережно относитесь к душевой кабинке, старайтесь не ронять на кафель тяжелых предметов и избегайте ударов о стеклянные двери, это чревато порезами.

Если трап для ванной был установлен качественно и конструкция не имеет дефектов, то при соблюдении всех перечисленных норм вы можете рассчитывать на долгие годы службы вашей душевой кабинки.

Особенности душевой кабины с трапом

Этот вариант душевой зоны набирает все большую популярность. Ее можно расположить в любом месте ванной – встроить в угол или отделить торцевую часть узкого помещения. Конструкция обладает неоспоримыми преимуществами перед традиционными устройствами, поскольку она:

• не загромождает ванную комнату, в которой и без того мало места — стеклянные полотна отлично пропускают свет, выглядят легко, воздушно и не съедают пространство визуально;
• поддерживает концепцию «безбарьерной среды», удобна для использования пожилыми людьми, инвалидами – отсутствие бортика снимает проблему попадания в душ;
• смотрится стильно и современно;
• имеет пол из плитки, который значительно проще мыть и дезинфицировать;
• не позволяет захламляться пространству под поддоном, в виду отсутствия такового;
• предоставляет неограниченные возможности выбора дизайна, расположения, габаритов и конфигурации душевой зоны;
• позволяет отказаться от приобретения дорогостоящего устройства;
• легко демонтируется при необходимости.

Установка такой кабины потребует проведения специфических подготовительных работ на этапе обустройства пола. Главный вопрос, который необходимо решить – эффективное отведение отработанной воды. Для этого необходим уклон канализации 0,03%. Следовательно, на метр трубы нужно обеспечить подъем 3 см. Если вы хотите полностью отказаться от поддонов придется либо поднять уровень всего пола, либо оборудовать систему слива дренажным насосом.

Душевой трап – его предназначение и разновидности

Основные достоинства

Трап для душа — это конструкция из декоративной решетки, водоприемной воронки и сифона, которая собирает и отводит воду с пола в душевой или ванной комнате. Каждый элемент конструкции выполняет свои функции:

• Решетка – фильтрует воду от мусора больших размеров, который может засорить канализационную трубу.
• Водоприемная воронка – выводит воду в канализацию.
• Сифон – создает водный или воздушный барьер для проникновения неприятных запахов из канализации.

Основные преимущества трапа для душа такие:

1. Можно сделать душевую любого размера, а не ориентироваться на предложения в магазине.
2. Трап сделанный своими руками точно подойдет под общий стиль интерьера.
3. Всегда есть возможность установить дополнительные опции (откидной стул, «тропический душ»).
4. В отличие от производственных поддонов, слив сделанный из бетона и керамики прослужит много десятилетий без изменений и повреждений.
5. Можно соорудить в любом удобном уголке комнаты.

Внешний вид стандартного душевого трапа

Устройство трапа для душа

Предназначения трапа заключаются в сборе и отводе сточной воды из душевой комнаты в основной сливной стояк. Он бывает пластиковым, металлопластиковым или металлическим. Подробнее об устройстве и принципе работы:

• Душевой трап фильтрует сточные воды от крупных загрязнений и обеспечивает надежную герметизацию с покрытием пола. При этом в помещение не попадают неприятные запахи, которые исходят из канализационной системы.
• Конструктивно сливной трап для душа бывает от самой простой модели для фильтрации сточных вод до сложного устройства с отсечкой и каскадом сухих и мокрых клапанов. Для облегчения монтажа у трапов часто имеется возможность изменения высоты изделия.
• Верхняя часть сливного трапа состоит из декоративной решетки, которую изготавливают из нержавеющей стали. Затем следует решетка слива – она задерживает крупный мусор и защищает ванную комнату от запахов из системы канализации. Для фиксации решетки используются герметизирующие фланцы, кольца.
• После фильтрующей решетки следует слив, состоящий из стакана и основания с отводом. Последний присоединяется к трубопроводу при помощи муфты. Отвод бывает проходным или одиночным. Первый подходит для нескольких устройств, которые подключены к одной трубе.
• В нижней части находится выводящий патрубок. Через него вода уходит в канализацию.

Разновидности трапов, их особенности и отличия

Трап — прибор, используемый для отведения воды из встроенной душевой кабины. Сантехническая арматура производится из разных материалов.

Кроме отведения воды, трап улавливает мусор, предотвращает попадание зловонных газов в квартиру. Существуют устройства, размещаемые возле стены или в центре помещения.

Пристенный

Главное достоинство таких моделей — возможность скрытой установки. Их монтируют в крайней части помещения, решетка остается в стыке стены и пола. Узор напольного покрытия не нарушается. Уклон делают по направлению решетки, угол составляет 2 градуса. Пристенные трапы способны отводить больший объем воды, что отражается на цене.

Виды трапов для душа.

Точечный

Такой трап имеет компактные размеры. Сечение сливного отверстия редко превышает 15 см. Пропускная возможность ниже, чем у пристенных моделей (до 25 л в минуту). Самыми востребованными являются прямоугольные и квадратные изделия, сочетающиеся с напольной плиткой. Реже монтируют круглые изделия.

Линейный

Такие приборы имеют удлиненную прямоугольную форму. Их нередко называют душевыми каналами.

От классических моделей отличаются как внешним видом, так и конструктивными особенностями, к котором относят такие моменты:

1. Строение водозаборного блока. Эта часть имеет вид узкого канала длиной 40-120 см. Он накрывается узкой защитной решеткой. Подсоединение к канализации осуществляют по прямой линии с незначительным уклоном, что считается хорошим вариантом при дефиците пространства в полу.
2. Варианты размещения. Линейные трапы устанавливают по ширине или длине стационарной кабины. Допускается размещение возле входной двери. Уклон формируют по направлению к сливу.
3. Скорость отведения стоков. Превышает таковую у предыдущих видов трапов, составляет 50 л в минуту. Этот вариант можно использовать для кабины с мощным душем.

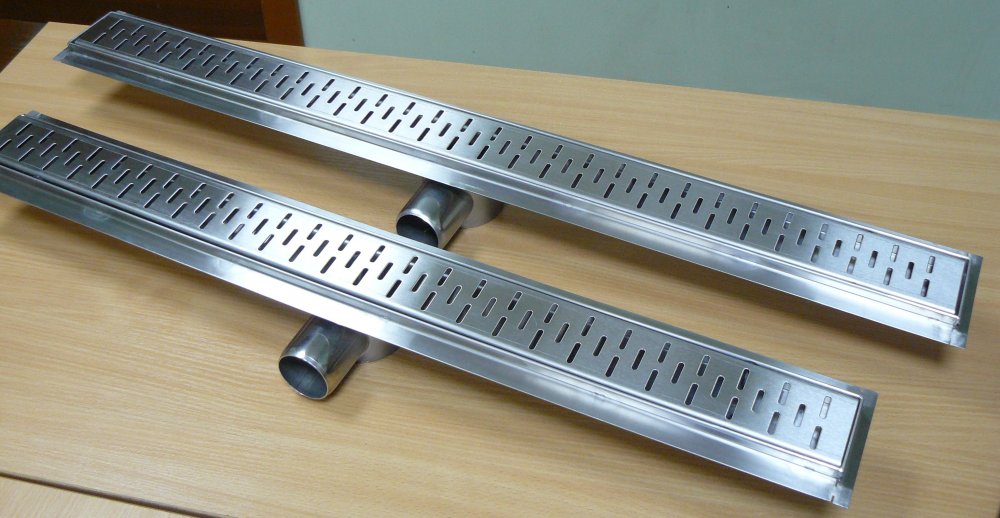

Линейный трап для душа.

Особенности установки

Итак, описывая этапы монтажа трапа для душевой кабинки, необходимо еще раз напомнить о том, что его установку необходимо проводить на этапе прокладки канализационных труб. Одновременно с этим подготавливается пол. Для того чтобы получить полное представление о предстоящих работах, необходимо подробно изучить следующее фото.

Из него становится видно, что канализационная труба должна проходить через слой утеплителя, он захватывает и два слоя стяжки, и слой гидроизоляции. И только верхняя декоративная планка находится над поверхностью керамической облицовки. Теперь более подробно опишем, как лучше собрать подобный пирог.

Методы и порядок монтажа слива

В зависимости от назначения – душ в уголке ванной комнаты или аварийный водоотвод со всей площади пола – в ходе монтажа устройства есть отличия. Они касаются способа формирования необходимых уклонов. Для компактного душа сначала делается короб, выполняющий функцию опалубки. Так проще обеспечить нужную форму поверхности пола на небольшом участке душа, чтобы вода быстро уходила и не выплескивалась по всей комнате.

Солидный изготовитель систем водоотвода сопровождает своё изделие подробной инструкцией по монтажу. Общие принципы и порядок монтажа слива в полу следующие:

• Подготовка поверхности: удаление старого покрытия, заделка неровностей и трещин, грунтование.
• Обмазочная гидроизоляция перекрытия.
• Разметка расположения элементов слива, отводящих труб и соединений.
• Сборка слива на упорах (без прижимов и решетки), монтаж узла подключения к стояку.
• Тепло и звукоизоляция из пенополистирола плотностью 35 кг/м3.
• Устройство стяжки.
• Для душа, занимающего небольшую площадь ванной комнаты, укладывают гидроизоляционный холст из стекловолокна, или резиновую мембрану, с заходом на стену на 20 см.
• Покрытие прорезают в месте слива, проклеивая места соединений мастикой.
• Выставляют маяки для формирования уклонов. Для этого можно использовать специальные направляющие из перфорированного металлопластикового профиля, которые остаются в массе стяжки.
• Отделка плиткой или мозаикой. Половая плитка должна заходить под облицовку стены.

https://youtube.com/watch?v=qMdtIDH-bNA

Для чего нужен трап для душа

Трап – это сантехническое устройство для отвода потока воды в канализационные трубы, скрытое под кафельной плиткой. Кроме того он выполняет еще ряд важных функций:

• препятствует образованию засоров при помощи фильтрующих механизмов;
• обеспечивает герметичность с плиткой или другим напольным покрытием;
• защищает от зловонных запахов канализации.

Душевая кабина без бортиков

Существует несколько разновидностей трапов.

По тому, из какого материала изготавливают, можно выделить следующие виды:

• чугунные. В основном применяются на производстве, в связи с долговечностью и устойчивостью к механическим повреждениям. Не получили широкого распространения среди потребителей из-за большого веса и высокой стоимости.
• из нержавейки. Применяются как в частных, так и промышленных сооружениях. Используют в тех случаях, когда к помещениям предъявляются высокие санитарные требования.

Трап для душа из нержавейки

пластиковые. Наиболее распространенный вариант для жилых квартир. Главными плюсами таких трапов является: низкая стоимость, долгий срок эксплуатации и высокая прочность.

По форме классифицируют следующим образом:

• квадратные;
• круглые;
• прямоугольные.

По конструкции направления стока воды, выделяют:

• горизонтальные. Вода напрямую попадает в канализацию по трубе, спрятанной под половым покрытием.
• вертикальные. Менее популярный вид трапа. Вода сперва попадает в специальное углубление, а уж затем по трубам в канализационный стояк.

Вертикальный трап для душа

По конструкции сифона:

• с гидрозатвором. Главный недостаток такой модели: если долго не включать воду, то в помещение проникают канализационные запахи.
• с сухим затвором. Помимо того, что такой вид имеет водную заслонку, у него есть и затворы, которые опускаются под действием собственного веса, из-за чего они постоянно закрыты и не пропускают посторонние запахи.

При покупке обязательно проверьте, чтобы трап для душа был прочным, целым, не имел трещин и сколов.

Устройство сифона и выводящего патрубка

Назначение сифона — препятствовать проникновению неприятных ароматов из канализационных труб в ванную комнату. Эту функцию выполняет гидрозатвор, размещенный внутри сифона. Но если регулярно не пользоваться душем, водосток постепенно пересыхает, и запахи начинают просачиваться.

В этом случае сливную систему надо оснащать не только гидро-, но и «сухим» затвором. Ее надежность многократно повысится, так как в трапе с «сухим» затвором стоят несколько заслонок, перекрывающих водосток под собственным весом. Заслонки открываются потоком сливной воды, а потом снова закрываются.

В нежилых холодных помещениях трапы должны быть оснащены еще и механическим затвором, который не замерзает на морозе и имеет специальное водоотводящее кольцо. Если происходит разрыв гидроизоляции, вода возвращается в сток сквозь отверстия в этом кольце.

Трап необходимо «утопить» в уже имеющийся пол. Если такой возможности нет, то придется пол приподнимать, т.е. строить что-то наподобие подиума

Трапы для душа различаются также по сечению канализационной трубы, к которой они подсоединяются. Он имеет вертикальный или горизонтальный выходной патрубок. Диаметры патрубка и канализационного трубопровода должны соответствовать один другому.

Если вертикальный слив, то в сечении будет 110 мм. Такой вариант подходит для загородных домов и коттеджей, канализация в этом случае присоединяется снизу.

Второй вариант, где соединение с канализационной трубой боковое (горизонтальное), считается более универсальным, а для квартир в многоэтажных домах — единственно возможным. Для бытовых целей в этом случае достаточно диаметра 40-50 мм.
