Для чего предназначены токоизмерительные клещи?

Из чего состоят?

1. Магнитопровод, выполненный разъемным и подпружиненным с надетой на него катушкой, имеющей очень много витков (она является вторичной обмоткой трансформатора).
2. Устройства, по которому выполняется отсчет показаний (им может быть как прибор стрелочного типа с выпрямителем, так и электронное устройство с цифровым дисплеем).
3. Переключателя диапазонов измерений.
4. Длинной изолирующей ручки (для приборов, предназначенных для работы в установках от 1 Кв) устройства, предназначенные для работы до 1000 вольт, ручек не имеют (их держат непосредственно за корпус).

Магнитопровод с измерителем собраны в общем корпусе. Довольно нередко устройство выполняется, как мультиметр, ведь таким прибором можно измерить, кроме больших токов, малые токи (включив прибор в разрыв цепи имеющимися у него щупами), напряжение и сопротивление.

У меня на предприятии, естественно, имеется подобный прибор, которым все, по возможности и необходимости пользуются и он очень здорово, порой, выручает.

Приведу простой пример. Поступает заявка, что отключился трехфазный мотор. Придя на место, выясняется, что отработала тепловая защита, а двигатель сильно нагрелся. Вернув «тепловушку» в исходное состояние и снова запустив мотор, замеряем его токи. В результате оказывается, что ток одной из фаз сильно отличается от остальных (перекос). Из этого делаем вывод, что одна из обмоток движка «накрылась» и движок надо менять.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад, если вы найдете на моем сайте еще что-нибудь полезное. Всего доброго.

Как пользоваться токовыми клещами

Принцип работы токовых клещей

Основная задача электроизмерительных клещей измерение тока без разрыва проводника, современные приборы обладают функциями измерения напряжения, емкости, температуры, мощности и т.д. Принцип измерения основан на токовом трансформаторе или эффекте Холла.

Токовые клещи, работающие на принципе трансформатора тока, измеряют только переменный ток, т.к. трансформатор не пропускает через себя постоянный ток. Первичная обмотка это провод, обхватываемый токовыми клещами, а вторичная внутри токовых клещей с токовым датчиком. Обхватить несколько витков одного проводника, то на вторичной обмотке ток во столько же раз увеличится. Это удобно для измерения небольших переменных токов, при этом нужно разделить полученное значение тока на количество витков. Внешне токовые клещи, работающие на трансформаторе тока, отличаются отсутствием насечек на губках и диапазона постоянного тока.

Токовые клещи, работающие на эффекте Холла, измеряют и постоянный и переменный ток. Принцип работы на эффекте Холла основан на измерении напряжения на гранях полупроводниковой пластины, через которую протекает постоянный ток, помещенной в магнитное поле перпендикулярно к ней. Магнитное поле образуется вокруг проводника, который обхватили токовыми клещами. Изменение тока в проводнике, вызывает изменение магнитного поля вокруг проводника, что вызывает изменение напряжения на чувствительном элементе Холла. Напряжение чувствительном элементе преобразуется и выводится на экран в виде значения тока

Для токовых клещей, работающих на эффекте холла, важно располагать проводник перпендикулярно к губкам токовых клещей

Измерение тока

Для работы на нашем приборе APPA 133 выберем режим переменного тока А

обхватим один провод. Выбор диапазона измерения в APPA 133 автоматический, в других приборах возможно необходимо выбрать диапазон. Если размещать проводник не перпендикулярно или не по рискам, то погрешность показаний увеличивается до 3 %.

Для измерения броскового переменного тока необходимо выбирать режим «inrush current», например в случае измерения пускового тока электродвигателя. Для измерения макс мин тока выбираем соответствующий режим. При включенной печке максимальный ток 8,47 А.

Если обхватить сразу два провода, то токовые клещи покажут ноль, т.к. сумма токов двух проводников с разной полярностью равна нулю. Если показания прибора не ноль, то имеется ток утечки или значение находится в пределах погрешности прибора. При измерении нескольких проводов одновременно значение тока будет суммой токов всех проводов. Утечка тока может проявиться например, если вода из крана бьет током, нужно проверить ток утечки электрического бойлера.

Измерение напряжения

Для измерения постоянного и переменного напряжения выставим переключатель на V. Наш прибор имеет автоматический выбор диапазона, а так же позволяет измерять частоту. Переключать между режимами необходимо при отсоединенных проводах. У APPA 133 имеется защита от высокого напряжения более 1000 В.

Видим напряжение 221,1 В, частота 49,97 Гц.

При включенной печке видим что напряжение упало до 211,1 В, частота не изменилась. Произошло это из-за того что сечения проводов не хватает на мощность печки, что вызывает перегрузку и нагрев проводов. Необходимо поменять провода на более толстого сечения.

Измерение потребляемой мощности

Полная мощность (В*А) равна квадратному корню из суммы квадратов активной и реактивной мощностей. Реактивная мощность (Вар) равна произведению напряжения и тока, умноженному на синус угла сдвига фаз между ними. Если нет потребителей с реактивной мощностью (двигатели, трансформаторы), то полная мощность нагрузки будет равна активной. Активная мощность вычисляется в приборе по формуле произведение напряжения на ток. Если прибор не позволяет измерять мощность, то полученный ток умножим на 220 В и получим мощность нагрузки. Для измерение активной мощности с помощью APPA 133 переводим переключатель W

. Переключать между режимами необходимо при отсоединенных проводах. Вставляем щупы в розетку и обхватываем проводник.

Активная мощность потребления компьютера 28 Вт, а при включенной печке потребляемая мощность повысилась до 1728 Вт (

=211,1 В * 8,47 А). В APPA 133 так же можно измерить коэффициент мощности, отрицательное значение говорит о емкостном характере нагрузки (ток опережает напряжение), положительное значение говорит о индуктивном характере нагрузки (ток отстает от напряжения).

Выбрать токовые клещи можете в каталоге.

Рекомендации по выбору

Чтобы никто из работающих впоследствии не стал жертвой поражения током и виновником аварии на электроустановке, придерживайтесь следующих рекомендаций.

• За покупкой тококлещей обратитесь в специализированный магазин электротехники и электроники, где опытные консультанты вам подскажут, какие именно клещи подойдут для решения конкретных задач. Их опыт может предотвратить ошибки, последствия которых могут оказаться плачевными.
• В первую очередь определитесь, с каким именно током вы будете работать. Маркеры AC/DC указывают на то, что инструмент – универсальный, DC – только для постоянного тока на линии, AC – только для переменного.
• Определитесь, в каком диапазоне мощности вам предстоит работать. Возможно, ваш выбор – в цепях и на линиях с максимальной мощностью, скажем, до 25 кВт, тогда вам вряд ли понадобятся токовые клещи на мощность в 500 кВт, если в продаже есть изделие на 50-100 кВт.
• Определитесь, каков диаметр проводов, на которых замеряется мощность. Возможно, вы будете работать на проводах с сечением до 15 мм2, тогда вам ни к чему увеличенные клещи, где размер сечения достигает 50-100 мм2, если на имеющихся в продаже указан размер в 15-25 мм2.
• Если речь идёт о цифровых клещах или о модели устройства для постоянного тока, определитесь, как вам удобнее считать измеряемый ток: по показанию в миллиамперах, милливольтах или вольтах.
• Убедитесь, что материалы изолирующих ручек, покрытия клещей не проводят ток. Это должен быть высококачественный пластик, резина или композит.
• Проверьте гарантийный срок службы клещей, убедитесь, что в инструкции производитель указал параметры, диапазоны значений которых включают те, что вам нужны для безопасной и безаварийной работы.
• Воздержитесь от приобретения клещей по слишком высокой цене – не все их функции вам могут пригодиться.
• Если работа в основном производится в гаражно-бытовых условиях, а не на производстве, то отдайте предпочтение недорогим клещам, от которых требуется лишь успешное решение ваших конкретных задач. Клещи невысокого ценового диапазона оснащены функцией прозвонки линий и участков цепей.
• Избегайте дешёвых китайских подделок, в которых пластик сильно «запашит». В некоторых участках таких же клещей могут быть лишние щели и трещины в диэлектрическом покрытии.
• Если продавец имеет возможность протестировать прибор с токовыми клещами – убедитесь, что тот не превышает заявленную погрешность замеряемого тока, напряжения и сопротивления в тестовой линии.
• Если вам предстоит производить замеры и испытания в электроустановках, вокруг которых присутствует излишняя влажность, повышенная или излишне заниженная температура, выберите изделие, которое соответствует конкретным запросам.
• Ориентируйтесь на отзывы от реальных покупателей. Если вы подозреваете, что положительные отзывы могли быть написаны по заказу самого производителя с целью накрутить рейтинг изделия, ищите отзывы от других пользователей на похожих сайтах. Даже маркетплейс, на котором вы закажете такие клещи, не даст 100%-ю гарантию защиты от нереальных отзывов.
• Для тонких проводов применяются облегчённые клещи. Если ваша работа не предполагает контакт прибора с напряжением более чем 220 вольт, а потребляемые токи едва ли превышают 20 А, то воспользуйтесь облегчёнными клещами, по сечению провода припаянного к клешням, равным шунту амперметра в обычном мультиметре.
• Убедитесь, что в цифровом приборе батарейки (для питания мультитестера) заменяются легко и быстро.

Убедитесь, что прибор с клещами обеспечивает:

• замер бросков тока и напряжения при запуске мощных двигателей;
• автопереключение диапазонов измерений, что экономит время при замерах;
• если дисплей достаточно велик и подсвечен – это позволяет работать на линии даже ночью.

Меры безопасности при работе

Взаимодействие с любыми приборами, контактирующими с электричеством, требует соблюдения некоторых мер безопасности. Не являются исключением и рассматриваемые клещи. Во время активных действий, проводимых ими, запрещается:

• при их подключении к токоведущим элементам дотрагиваться до открытых разъемов;
• при работе под напряжением измерять сопротивление;
• переключать диапазоны при нахождении проводника в инструменте;
• превышать максимумы перегрузочной способности инструмента для некоторого диапазона.

С профессиональным инструментом в электроустановках с напряжением выше 1000 В работу проводят 2 работника: 1 с III группой и 1 — с IV.

Пресс клещи для обжима наконечников проводов

Как пользоваться мультиметром – измерение напряжения, силы тока и сопротивления

Что такое амперметр и как им проводить измерения?

Что такое петля фаза-ноль простым языком — методика проведения измерения

Универсальный набор инструментов для электрика — собираем чемодан электрика

Наконечники штыревые втулочные изолированные — НШВИ

Назначение и виды токоизмерительных клещей

Токоизмерительные клещи — пожалуй, единственный инструмент, позволяющий измерять ток в цепи, не разрывая ее. Различаются они по устройству, функциональности, максимальному измеряемому напряжению и типу измеряемого тока (постоянный либо переменный). Так какими же могут быть наши клещи и как они работают?

Одноручные токовые клещи

Начнем, пожалуй, с известных многим одноручных клещей — по сути это мультиметр (чаще всего) с дополнительным токовым датчиком. Пользоваться такими клещами довольно просто — для этого достаточно перевести переключатель в режим амперметра, развести клещи и свести их, заключив проводник внутри кольца. Сила тока в этом проводнике высветится на цифровом индикаторе.

Для измерения силы тока в труднодоступных местах на некоторых моделях предусмотрена кнопка фиксации результата.

Такие одноручные клещи рассчитаны на сравнительно низкое (до 1000 В) напряжение и, в силу своей компактности и удобства в использовании, наиболее подходят для применения в бытовых условиях.

Помимо одноручных выпускаются также двуручные, предназначенные для работы с напряжением от 2000 до 10000 В.

Двуручные токовые клещи

Работать одной рукой с такими клещами уже не получится. Столь неудобная в применении конструкция придумана неспроста. Дело в том, что по технике безопасности токоизмеряющие устройства, предназначенные для измерений свыше 1 кВ, должны иметь длину изоляторов не менее 38 см, а рукояток — не менее 13 см. К счастью, в быту такие напряжения практически не встречаются, поэтому работать с двуручными клещами придется немногим.

Как уже было сказано, помимо максимального измеряемого напряжения, измерительные клещи различаются также по типу измеряемого тока. Каковы различия между ними и как узнать, для тока какого типа предназначен тот или иной прибор? Это на самом деле несложно — по маркировке на корпусе (сейчас имеются ввиду клещи высокого или хотя бы среднего качества, а не собранные в подвале на коленках). Так, на корпусе клещей, предназначенных для измерения переменного тока, будет проставлена маркировка AC, для постоянного же — DC (чаще — ACDC). Различия же в принципе работы. Токоизмерительные клещи для измерения переменного тока работают по принципу одновиткового трансформатора.

Токоизмерительные клещи для измерения переменного тока работают по принципу одновиткового трансформатора

В целом конструкция токовых клещей переменного тока проста. Они состоят из разводного магнитопровода с намотанной на него вторичной обмоткой, подключенной к амперметру. В роли первичной обмотки выступает измеряемый проводник, протекающий по которому ток создает переменное магнитное поле, передающееся через магнитопровод вторичной обмотки и возбуждающее в ней электромагнитную индукцию. Возникший в результате электрический ток как раз и измеряется амперметром. Данная схема объясняет принцип работы токовых клещей переменного тока, но как же работают клещи для измерения тока постоянного? Ведь, как известно, трансформатор может работать только в цепях переменного тока. Сейчас мы получим ответ и на этот вопрос.

Для измерения постоянного тока используются уже другие принципы. Общеизвестно, что проводник, по которому протекает электрический ток, создает вокруг себя магнитное поле, и чем выше сила тока, тем более мощным это поле получается. Так вот, измерив это поле, можно получить представление о силе и даже направлении тока. Наличие и интенсивность магнитного поля определяется специальным датчиком (датчиком Холла). Клещи, оснащенные датчиком Холла, в отличие от трансформаторных, способны измерять как постоянный ток, так и переменный, а стоят незначительно дороже. Так что если придется выбирать, какие лучше приобрести, то рекомендуются именно они. Помимо своих непосредственных функций (измерение силы тока без разрыва цепи), многие современные клещи представляют собой полноценный тестер (мультиметр), позволяющий измерить напряжение, сопротивление, а также прозвонить участки цепи и проверить работоспособность некоторых радиоэлементов.

Но не стоит забывать также об аналоговых (стрелочных) клещах, которые, несмотря на все достоинства и удобства своих цифровых собратьев, все еще продолжают использоваться наряду с ними. Происходит это ввиду их менее высокой стоимости и способности работать без источника питания.

Теперь, зная, какими могут быть токоизмерительные клещи, можно перейти непосредственно к обзору. В сегодняшнем рейтинге будут участвовать 10 клещей различных производителей, разных ценовых категорий, но непременно имеющие высокие оценки пользователей. Позиционироваться клещи будут в порядке возрастания их качества.

Как пользоваться измерительными клещами

Получить значение основных электрических параметров можно с помощью определенных приборов. Одним из таких устройств являются специальные клещи, позволяющие снимать показатели без разрыва цепи.

Данные «умные» приборы очень часто используются, так как позволяют получать несколько видов параметров. Приобрести измерительные клещи можно практически в любом специализированном магазине, где также сразу можно получить консультацию к их применению.

Основные характеристики

Измерительные клещи представляют собой специальный механизм, позволяющий определить силу переменного тока без разрыва основной цепи.

Состоит данное изделие из нескольких основных компонентов:

• магнитопроводов, которые могут определенным образом открываться и смыкаться;
• переключателя диапазонов;
• дисплея;
• выходных разъемов для щупов;
• кнопки фиксации токовых измерений.

Измеряющие клещи можно также применять в качестве обычного мультиметра, что делает их конструкцию универсальной. На каждом виде устройства должно быть указано категорию безопасности и величину максимально измеряемого тока.

Существует несколько видов клещей, что позволяет использовать их в определенных сетях.

Проведение измерений

Работа с измерительными клещами не представляет особой сложности, но требует выполнения основных правил безопасности. Перед тем как приступать, обязательно следует надеть защитные перчатки и обувь, а под ноги постелить диэлектрический коврик.

Процесс измерения состоит из нескольких этапов:

1. Сначала следует установить определенный диапазон измерения. Он зависит от того в какой сети вы работаете и какие параметры планируете получать. Более подробно об этом можно узнать в инструкции производителя.
2. Затем, нажав специальную кнопку, открываем магнитопроводы и обхватываем ими один проводник. Выполнять замеры можно для постоянного и переменного тока (все зависит от модели устройства).
3. После этого располагаем клещи перпендикулярно проводу и снимаем показатели с экрана.

Если вы попытаетесь замерять, таким образом, показания проводки от розетки, тогда вы должны увидеть 0. Этот показателя правильный, так как токи фазного и нулевого проводников аннулируют друг друга.

Если же вы увидели другое значение, то это указывает на утечку.

Измерять таким способом можно даже относительно малые показатели, что очень практично.

Нюансы использования токоизмерительных клещей можно узнать из этого видео:

Частые вопросы

Можно ли пустить через клещи одновременно фазу и ноль?

Нельзя. В таком случае вектора магнитных полей взаимоисключают друг друга и прибор покажет ноль.

На экране загорается надпись HV или значение замирает на единице. Что это значит?

Это означает, что выбран неверный диапазон измерений. Необходимо выбрать больший.

При перемещении захвата вдоль провода при замере прибор показывает разные значения. Не говорит ли это о неисправности прибора?

Нет, прибор исправен. При перемещениях вдоль провода изменяется магнитный поток в магнитопроводе. Поэтому на вторичной обмотке клещей значения меняются.

Лучшие автомобильные аккумуляторы 2022 года

Автомобильный генератор с приводом от ветряка

Зарядное устройство для автомобильного аккумулятора

Токовые клещи как пользоваться

• Пользоваться токоизмерительными клещами несложно:
• находим место, где можно свободно обхватить клещами одиночный проводник;
• переводим ручку переключения режимов измерения в положение A~ (в сети переменного тока) или на указатель A- (в сети постоянного тока);
• нажимаем на кнопку раскрытия клещей;
• обхватываем нужный проводник и устанавливаем клещи перпендикулярно плоскости провода;
• отпускаем кнопку раскрытия клещей, замыкая тем самым цепь магнитопровода;
• происходит измерение тока и полученное значение отображается на дисплее.

Если дисплей плохо видно, то нажатием кнопки «Hold» результаты измерения можно зафиксировать (заморозить), для просмотра в более комфортных условиях.

Как измерить ток, если не можем найти одиночный провод

Основная проблема при работе с токоизмерительными клещами – очень сложно найти одиночный проводник. Нельзя вот так просто обхватить токовыми клещами провод от электрочайника: прибор при этом просто ничего не покажет.

Как правило все провода электроприборов состоят из трех изолированных жил (фаза, ноль, земля) и упакованы в одну общую изоляцию. А нам нужен отдельный проводник, не будешь же ради этого резать кабель.

Но я знаю два способа, как как обойти этот момент.

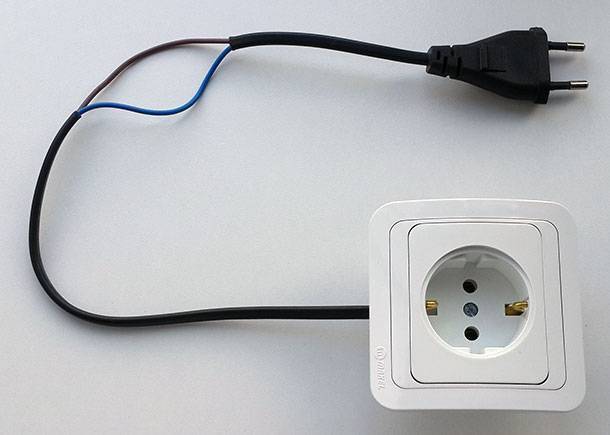

1. Делаем простейший переходник-удлинитель из отдельных проводников, где легко можно обхватить клещами одиночный провод:

2. Проводим измерение во входном щитке. Для этого отключаем все электроприборы в квартире, кроме того, на котором нам надо измерить потребляемый ток. Во входном щитке провода с центрального автомата выведены отдельно. Обхвтываем токоизмерительными клещами один из проводников и снимаем показания.

Принцип функционирования устройства

Главная особенность токоизмерительных клещей в наличии специального зажима, который расположен в верхней части. Именно этот зажим и позволяет осуществлять измерения силы тока бесконтактным путем. Кстати такой способ является не только быстрым, но еще и безопасным, так как электрику не нужно прикасаться к проводам.

Чтобы понимать принцип работы электроизмерительных клещей, необходимы начальные познания электротехники. Если же таковые отсутствуют, тогда рассмотрим подробно, как происходит измерение силы тока, и насколько эффективен такой инструмент для реализации соответствующей задачи.

1. Когда в сеть включается любой бытовой прибор или электроинструмент, по проводнику протекает электрический ток. Об этом знают практически все из уроков физики в школе.
2. При прохождении тока, вокруг проводника создается электромагнитное поле. Это поле невидимое, а его сила напрямую зависит от величины тока.
3. На основании этих сведений был создан прибор — токоизмерительные клещи, которые фиксируют уровень магнитного поля, тем самым определяя величину силы тока.

Что же представляют собой токоизмерительные клещи внутри? Понять это можно с помощью следующего эскиза.

На фото изображен размыкаемый магнитный провод, состоящий из стальных пластин, которые в приборе закрыты пластиковой оболочкой. На магнитопроводе присутствует обмотка, концы которой соединены с модулем управления прибора. Если говорить проще, то к обмотке подключен амперметр, который фиксирует величину тока в проводнике. Теперь подробнее о принципе работы прибора:

1. При размещении проводника внутри магнитопровода, происходит создание электродвижущей силы.
2. От ЭДС на вторичной обмотке наводится ток, который фиксируется прибором.
3. Величина этого тока незначительная, поэтому показания пересчитываются микропроцессором прибора.
4. Для пересчета используется коэффициент трансформации, значение которого уже задано, и зависит от количества витков.

В итоге мы получаем величину силы тока, значение которой максимально близко к реальному значению. Величина погрешности зависит от модели токоизмерительных клещей, но стоит отметить, что все приборы подобного рода имеют отклонения.

Это интересно! Продолжительный промежуток времени токоизмерительные клещи способны были работать только с переменным током. Ведь только в таком случае создается магнитное поле вокруг проводника. Кстати, вы можете заметить, что на приборе указывается тип электрического тока для измерения: ACA — переменный, DCA — постоянный. Однако вскоре приборы модернизировали, что позволило их применять для работы не только с переменным, но и постоянным током.

Если на приборе отсутствует соответствующая надпись DCA, значит, он не  предназначен для работы с постоянным током. Этот момент следует обязательно учитывать, когда выбирается такой инструмент для работы.

Режимы измерений

Применяют 2 метода определения силы тока:

• прямое;
• непрямое (индуктивное) измерение.

Первый способ производится при подсоединении амперметра к разрыву электрической цепи. Электроток проходит через прибор, на дисплее появляется информация о значении величины I.

Достоинства этого метода:

• точность измерения, зависящая от класса оборудования;
• легкость и доступность выполнения замеров.

Недостатки:

• невозможно измерять из-за особенностей конструкции большие величины электротоков;
• без разрыва нельзя замерить параметры цепи;
• замеры выполняются только в той цепи, которая подключена к прибору.

Если электроизмерительные клещи выступают как трансформатор тока в роли вторичной катушки, то используется индуктивный способ.

Его достоинства:

• безопасность;
• осуществляются замеры больших значений электричества;
• нет необходимости в разрыве цепи для осуществления измерений;
• мобильность выполняемых замеров.

Но и он не лишен недостатков:

• измерения нельзя выполнить в труднодоступных местах;
• при небольших значениях определяемых параметров — большая погрешность.

При применении этого инструмента для электрика полезно знать некоторые нюансы, улучшающие качество проводимых операций.

При рассмотрении, как пользоваться токоизмерительными клещами при слишком маленьком значении I в проводнике, не определяемом тестером в точности, нужно воспользоваться наматыванием проводника на одну из рабочих частей прибора. На дисплей выводятся сведения о суммарном показателе, точное значение определяют отношением полученной величины к числу витков.

Если значение электротока больше максимально возможного для тестера, на экране появляется «1». Диапазон выполняемых замеров увеличивается, они повторяются.

Ток утечки обнаруживают при его поиске на заземляющем проводе, а также при обхвате клещами для измерения тока нуля и фазы. Если на экране появится число, отличное от «0», то утечка присутствует, пробой изоляции нужно искать на корпусе.

При наличии кнопки «Hold» моделью токоизмерительных клещей можно измерять электроток в труднодоступных местах. При производстве подобного действия токовые клещи охватывают провод, после чего нажимается эта кнопка, что приводит к фиксации значения на экране, после чего ее просматривают в любом доступном месте.

Переключатель режимов измерений может находиться в различных положениях в зависимости от того, замеры какого показателя осуществляются. Так, при определении постоянного тока его помещают в положение «DCA», а напряжения — «DCV», для переменных видов — «ACA» и «ACV» соответственно. Также переключатель позволяет осуществлять прозвонку, проверку диодов и сопротивления.

Подключение щупов осуществляется через разноцветные разъемы, имеющие различное буквенно-символьное обозначение. Провод красного цвета подключается к такому же разъему, имеющему надпись «VΩ». Разъем такого же цвета «EXT» предназначен для подключения измерителя изоляции. Провод нейтрального подключается к одноцветному разъему с символьным обозначением «СОМ».

Что нужно учитывать при выборе устройства

На рынке представлено большое количество устройств, функционал которых заметно различается, что напрямую влияет на его стоимость. Приобретая клещи универсальные токовые, надо учитывать, что это всё-таки специализированный инструмент для определения силы тока в проводнике, находящегося под напряжением. Поэтому стоит для себя решить – нужны ли в этом приборе такие функции, к примеру, как проверка конденсаторов, диодов и транзисторов.

Все то же самое умеет делать обычный мультиметр, только его габариты и вес при этом гораздо меньше, но, это в любом случае дело вкуса.

Основные задачи, которые должен выполнять прибор:

• Измерение силы тока и напряжения (в идеальном варианте переменного и постоянного).
• Прозвонка проводов (желательно со звуковым сигналом)
• Определение частоты тока.

Желательные опции, которые в некоторых случаях облегчают работу:

• Фиксация результатов замеров – кнопка «Hold»
• Возможность выставления ноля – если соседние провода дают наводку.
• Возможность замера тока пускового броска, который в несколько раз больше номинального.
• Автоматический выбор диапазона при отображении результатов.
• Плюсом будет возможность подключения термощупа для измерения температуры.
• Большой дисплей с подсветкой.

Также в обязательном порядке надо обратить внимание на качество пластика, отсутствие на поверхности устройства металлических деталей и какие используются элементы питания (чтобы их можно было без проблем найти и заменить, в случае необходимости)

Наглядно про токовые клещи на видео:

Как итог – измерительные токовые клещи это устройство, значительно упрощающее работу профессионального электрика и домашнего мастера, который привык все делать своими руками. Использование прибора, в целом, не отличается от проведения измерений тестером или мультиметром – оно интуитивно понятно и доступно даже людям с минимальными навыками, но в ряде случаев понадобятся некоторые знания для интерпретации полученных результатов измерений.

Сегодня я подробно расскажу Вам про электроизмерительные клещи.

Прошу не путать эти два словосочетания, потому что это не одно и тоже. Впрочем, Вы сами сейчас убедитесь в этом.

Электроизмерительные клещи применяются для замера параметров электрической цепи. К параметрам относятся:

напряжение

сопротивление

Электроизмерительные клещи относятся ТОЛЬКО к основным до и выше 1000 (В).

В электроустановках до 1000 (В) измерение вышеперечисленных параметров с помощью электроизмерительных клещей осуществляется без разрыва контролируемой цепи.

Конструкция электроизмерительных клещей

Как выглядят электроизмерительные клещи, наверное, представляет практически каждый .

Электроизмерительные клещи имеют встроенный . У трансформатора тока магнитопровод является разъемным.

В качестве первичной обмотки служит проводник с измеряемым током. В качестве вторичной обмотки используется электроизмерительный прибор.

В настоящее время существуют большое количество электроизмерительных клещей различных типов и моделей. В зависимости от типа и модели клещей, электроизмерительный прибор бывает, как аналоговый (стрелочный), так и цифровой.

В данной статье в качестве примера я привожу электроизмерительные клещи М266 из своего перечня . Они мне нравятся своей простотой и надежностью.

Электроизмерительные клещи до 1000 (В) состоят из рабочей части и корпуса. В качестве рабочей части используется:

электроизмерительный прибор

В качестве изолирующей части клещей используется сам корпус с упором и рукояткой.

Электроизмерительные клещи выше 1000 (В) состоят из:

• рабочей части
• изолирующей части
• рукоятки

В качестве рабочей части клещей используется магнитопровод, обмотка и электроизмерительный прибор, который бывает, либо съемным, либо встроенным в электроизоляционном корпусе.

Изолирующая часть электроизмерительных клещей выше 1000 (В) должна иметь длину не менее 38 (см), а рукоятка — не менее 13 (см).

Испытания электроизмерительных клещей

Во время эксплуатации электроизмерительных клещей необходимо проводить им . Периодичность испытаний электроизмерительных клещей — 1 раз в год. А продолжительность испытаний составляет 5 минут.

Испытательное напряжение 40 (кВ) подается между магнитопроводом и временным электродом, который установлен около ограничительного упора со стороны изолирующей части. Это относится к электроизмерительным клещам до 10 (кВ).

Для клещей до 1000 (В) испытательное напряжение 2 (кВ) подается между магнитопроводом и основанием рукоятки.
