Decast ВСКМ 90-20
Еще один прибор среди моделей счетчиков воды для квартиры. Универсальный водомер обладает улучшенными характеристиками при средней цене – около полутора тысяч. Счетчик легко монтировать в закрытые и открытые системы, у него хорошая термостойкость.
Основными характеристиками называют:
- Допустимое давление – 1,6 МПа.
- Диапазон температур от +5 до +120 градусов.
- Номинальный расход – 2,5 кубометра в час.
- Диаметр прохода – 20 миллиметров.
- Межпроверочный интервал – шесть лет.
- Вес без комплектующих деталей – 0,7 килограмма.
Прочный герметичный латунный корпус с нержавеющим покрытием не поддается гидравлическим ударам, внешнему воздействию и механическим повреждениям.
Счетный вращающийся механизм с четырьмя парами роликов и стрелочным механизмом делает считывание показателей максимально удобным.
Если есть необходимость, то конструкция и устройство счетчика воды позволяют встроить его в системы удаленного сбора данных. Для этого используют МИД-сенсор или импульсный выход.
Пользователи часто замечают, что у счетчика засоряется фильтр при работе с горячей водой. Чтобы этого избежать, прибор периодически разбирают и чистят.
VALTEC VLF-15U
Стоимость от 700 рублей. Модель относится к категории универсальных. Подходит для замера расхода горячей воды и для холодного водоснабжения. Температура использования – от 5 до 95 градусов.
На каждом производственном этапе применяется европейский подход. За счет этого устройство расценивается, как одно из лучших в ТОПе-2021. Многие решают поставить в квартире именно его.
Привлекает внешний вид модели. На стекле присутствует защитная пленка. В комплекте есть проволока, предназначенная для пломбировки. За счет этих мелочей создается общее впечатление о приспособлении. Многие считают данный прибор лучшим решением при вопросе, какой счетчик воды стоит поставить в городской квартире.
Среди главных модификаций этого счетчика из ТОП-2021 выделяют модели, оснащенные импульсным выходом. Присутствует провод для организации дистанционного считывания показаний. Обозначается такая модель буквой I. Характеристики счетчика стандартные:
- класс точности В;
- номинальный расход – обычный – 1.5 м³/час;
- монтажная длина составляет 110 мм.
Преимуществом считается комплектация. К недостаткам можно отнести встречающиеся в отзывах высказывания о том, что некоторые модели дают протечки.
Тахометрические счетчики
Этот тип водосчетчиков наиболее распространен. Функционируют они по простому принципу.
Принцип работы и конструкция
Основной элемент счетчика — крыльчатка. Она имеет перпендикулярную ориентацию своей оси по отношению к направлению водопровода. Диаметр условного прохода прибора этого типа не превышает 50 мм.
Устанавливают тахометрические счетчики для измерения расхода как холодной, так и горячей воды, если речь идет о небольших объемах. На большие расходы эти водомеры не рассчитаны
Когда лавина воды транзитом проходит через крыльчатку, совершается движение по кругу. Каждое сопровождается переливом определенного количества жидкости через прибор. Чем больший напор создает вода, тем быстрее крутится крыльчатка.
Чувствительный счетный механизм через редуктор получает сведения о количестве оборотов, а все изменения показывает циферблат.
Устройства с крыльчаткой бывают одноструйными, многоструйными, комбинированными. В первых на лопасти ввода вода подается одним ручьем. Крутильный толчок на индикатор счетного узла посылает магнитная муфта. Специалисты советуют монтировать такие счетчики на трубопроводы горячей воды сечением от 15 до 30 мм.
В многоструйных моделях поток на пути к рабочему колесу разбивается на части. Погрешность замера уменьшается, т.к. происходит воздействие на лопасти одинаковой силы. При этом полностью исключается турбулентность потока.
Когда охват замеров использования воды необходимо расширить, устанавливают тахометрическое устройство комбинированного типа. Подразумевается, что с изменением скорости потока, вступает в работу какой-то один счетчик. Происходит переход автоматически.
Комбинированный счетчик состоит из основного и дополнительного прибора. Первый включается посредством открытия клапана, когда расходуются большие объемы воды
Измерительный узел один, он обладает высокой точностью, герметичен, поэтому работает даже в условиях затопления. Для Ду трубы больше 50 мм, в конструкцию прибора закладывают вместо крыльчатки вращающуюся турбинку. Водомер в этом случае устанавливают вдоль оси магистрали. Идеальное место его установки — на входе.
Монтируют такие счетчики на трубопроводы производственных предприятий сечением до 500 мм там, где проходят значительные объемы воды. Направление и угол потока определяет специальный обтекатель.
Плюсы и минусы
Механические водомеры отличаются компактностью. Монтировать их можно в удаленных местах, поэтому интерьер помещения они не портят. Простота конструкции позволяет устанавливать на эти приборы приемлемую для большинства потребителей цену. Погрешность их показаний незначительная.
Тахометрические счетчики — устройства энергонезависимые. Основным элементом в их конструкции является крыльчатка, помещенная в воду. По числу оборотов, которые она совершает, считают объем воды
К отрицательным относят следующие характеристики:
- изнашиваемость лопастей;
- чувствительность к примесям, присутствующим в воде;
- зависимость показаний водомера от магнитного поля;
- невозможность зафиксировать мгновенный расход;
- наличие движущихся элементов в проточной камере.
Несмотря на наличие недостатков, если соблюдать график поверок, счетчик может прослужить до 12 лет. Для функционирования прибора не нужны внешние источники электроснабжения.
Сухоходные и мокроходные приборы
Если исходить из расположения счетного устройства, то тахометрические водомеры подразделяют на сухо- и мокроходные. В первом случае жидкость никак не воздействует на счетный механизм. Вращательное движение от крыльчатки сообщается ему посредством специальной магнитной муфты.
От коррозии механизм защищает непроницаемая перегородка. Модель имеет достаточно высокую стоимость, но использовать ее можно даже там, где подают горячую воду, в которой присутствуют посторонние примеси в большом количестве.
Кроме того, точность показаний такого прибора очень высокая. Если есть необходимость дистанционного снятия данных, можно включить в систему устройство импульсного выхода.
Монтируют узел импульсного выхода непосредственно на входе трубопровода. Трансформированная в импульс информация, поступает на устройство регистрации
Модуль, собирающий информацию, может находиться на каком угодно удалении от узла измерения.
В мокроходном приборе счетный узел находится в постоянном контакте с грязной жидкостью. Это отрицательно сказывается на продолжительности его службы. Чтобы исправить положение, перед счетчиком монтируют фильтр.
Принцип работы квартирного счетчика
Первый водомер был изобретен в 1958 году в Германии. Принцип работы счетчика был основан на механизме шестеренки, с которой считывались движения. На циферблат выводилось количество оборотов крыльчатки.
Современные механические водомеры работают по тому же принципу. Но появились и новые виды водомеров. Разберемся в конструкции индивидуального прибора учета воды.
Выбираете водосчетчик? Наш рейтинг лучших счетчиков воды вам в помощь!

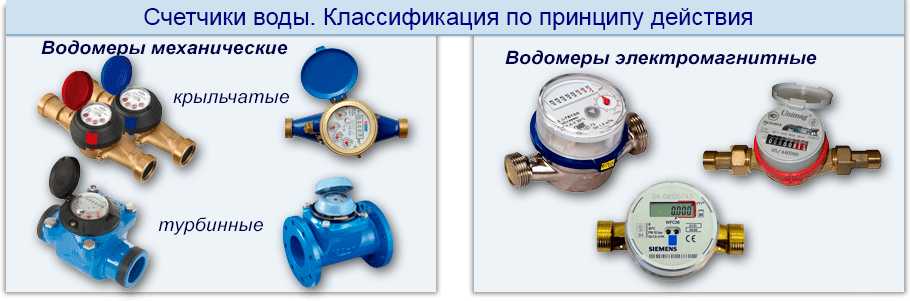

Счетчики делятся на виды:
- Тахометрический (механический). Самый простой и недорогой. Пластиковый механизм (крыльчатка) приводится в движение потоком воды, а подсчет количества оборотов ведется с помощью защищенного от влаги прибора внутри;
- Вихревой. Водопроводной системой создаются вихри, которые равняются скорости течения воды через ИПУ. На основе этих показаний осуществляется подсчет потребляемой воды;
- Магнитный. Скорость индукции обусловлена создаваемым магнитным полем, оно, в свою очередь, зависит от водного потока;
- Ультразвуковой. Основой для подсчета потребления воды служат сенсоры, которые выходят и принимают ультразвуковые колебания при прохождении воды через счетчик.
Механическое устройство водяного счетчика простое и напоминает мельницу. Крыльчатку двигает поток. В результате запускается механизм редуктора. Он приводит в действие циферблат, который показывает количество расхода в кубометрах.
Если через систему водоснабжения проходят сильные потоки воды (например, если речь идет о технической воде в частном доме), то есть смысл ставить ИПУ с турбинами вместо крыльчаток. Так прибор прослужит дольше. Однако если поток снизится, то показания будут недостоверными.
Кроме этого, существует еще их классификация по количеству трубопроводов (каналов), которые могут быть к ним присоединены:
- Один канал;
- Два канала;
- Многоканальный.
Существуют отличия в электропитании (если речь идет об ультразвуковых или электромагнитных счетчиках). Водомеры могут работать от сети или на батарейках. Наиболее распространенные – механические счетчики, отдельно на холодную воду и горячую. Между собой они отличаются по материалам сборки. В основном крыльчатки и подшипников. Общее у них — это принцип работы, в основе которого – считывание количества потребленной воды, которая проходит через крыльчатку.
По своему расположению счетчики делятся на сухоходные и мокроходные (их можно погружать в воду).
Длительность эксплуатации индивидуальных приборов учета составляет 12 лет, но многие выходят из строя раньше, их приходится менять после первой же поверки (через 4 или 6 лет).
Критерии выбора
При выборе водомера следует обратить внимание не только на потребительские качества, но и на технические характеристики прибора. Необходимо также учитывать:. Необходимо также учитывать:
Необходимо также учитывать:
- гарантийные обязательства;
- размер, форму устройства;
- временной интервал между поверками (не менее 6 лет для счетчиков ХВС и не менее 4-х для приборов ГВС);
- производителя.
Среди отечественных производителей хорошо зарекомендовали себя приборы «Эконом», «Старорусприбор», «Тритон», «Бетар». Лучшими из импортных поставщиков метрологического оборудования считаются «Zenner», «Actaris», «Wehrle».
Счетчики воды любого типа должны соответствовать нормативам ГОСТа.
Разновидности счетчиков
В первую очередь СГВ и СХВ имеют существенное отличие — материалы внутренних элементов. Для прибора на горячую воду нужны более устойчивые составляющие, поскольку воздействие высоких температур негативно влияет на механизм водомера.
Классификация приборов проходит по способу их работы. Выделяют такие устройства:
- Механические (тахометрические). Работают по принципу вращения крыльчатки, которая приходит в действие при движении через устройство потока жидкости. В свою очередь влияние на работу лопастей оказывает тахометр, который и реагирует на воду. В дальнейшем счетный механизм выводит информацию на табло. Все механические водомеры дополнительно делят на многоструйные, одноструйные и турбинные. Положительные моменты тахометрических счетчиков — их энергонезависимость. Однако за счет наличия движимых элементов прибор быстрее выходит из строя.
- Импульсные приборы с индикатором. Могут считывать расход воды по количеству импульсов. Их заранее настраивает на заводе производитель. Самым популярным считается водомер Пульс 15УИ-80.
- Ультразвуковые. Работают по принципу разгона волны вместе с потоком транспортируемой жидкости и потом обратно. Расход воды вычисляется по разнице, возникающей с образованием колебаний на момент преодоления потоком датчиков. Всего в ультразвуковом водомере есть четыре элемента — вычислитель, расходомерная зона и два передатчика рабочих импульсов. Каждый из них по-своему управляет ультразвуком и в первую очередь генерирует его. Показания такого прибора максимально точны при условии чистоты труб водоснабжения изнутри. Служит ультразвуковой водомер до 15 лет.
- Вихревые универсальные (СВУ). Приборы учета расхода воды имеют в конструкции специальный герметический элемент и датчик давления. Работа счетчика строится на принципе вихревой дороги. Водомер выдает максимально точные данные, но при условии прохождения через него только чистой жидкости (без примесей). Служит такое устройство около 8 лет.
- Электромагнитные. Работают по принципу магнитной индукции. Роль проводника в них выполняет именно вода. Она движется в поле магнита, образуя силу. Её величина в свою очередь напрямую зависит от скорости потока жидкости. Магнитное же поле генерируют катушки индуктивности. Данные выводятся на табло.

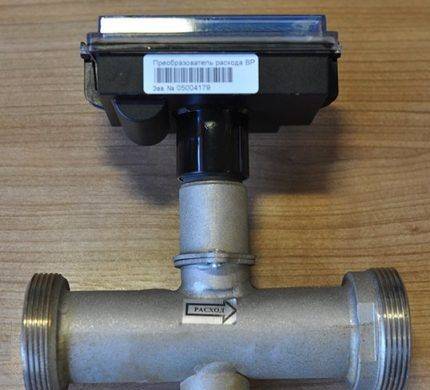

Вихревые счетчики воды и их функции
Вихревые счетчики могут стабильно работать только в том случае, если вода в трубопроводе чистая и не содержит абразивных частиц, которые могут искажать показания.
Каждый вихревой счетчик имеет в своем составе корпус обтекаемой формы. Он помещается в трубу и служит препятствием для потока воды. Дальше по течению находится высокочувствительный датчик. Он реагирует на малейшие колебания давления в потоке.
Датчик, который поставляется с вихревым счетчиком, отлично сбалансирован. Даже вибрация трубки не влияет на точность показаний
Когда скорость движущейся жидкости достигает определенного значения, за пределами препятствия возникают вихри. Они формируются поочередно с разных сторон и движутся по течению. При этом показаны зоны низкого и высокого давления. Это приводит к явлению, называемому «завихренностью».
Вихри появляются с частотой, пропорциональной скорости движущегося тока. Расстояние между соседними вихрями соответствует объему воды, протекающей за соответствующий период. Следовательно, скорость потока можно рассчитать, умножив количество водоворотов на объем. Завихрения возникают тем чаще, чем больше скорость потока.
Счетчик завихрений можно улучшить, добавив к нему регулятор температуры. При этом точность измерений повысится с поправкой на температуру
Средний срок службы устройства составляет 8 лет. Основное назначение – регулирование технологических процессов. При разводке водопровода по квартире использовать такие устройства нерационально.
Счетчик воды какой фирмы лучше выбрать
Приборы производят десятки компаний – какие счётчики на воду лучше во многом зависит от фирмы-изготовителя. Предприятия используют разные технологии и стандарты качества. В рейтинге участвуют 7 производителей, наиболее популярных на российском рынке. Они имеют хороший охват, ведут прозрачную ценовую политику и дорожат своей репутацией, поэтому на первое место ставят высокое качество своей продукции. Вот о каких фирмах идет речь:
- Бетар – один из лидеров в области производства расходомеров энергоресурсов. В его линейке товаров есть как бытовые, так и промышленные модели, рассчитанные на большие нагрузки. Они отличаются компактными размерами, аккуратной формой, четким циферблатом, устойчивостью к механическим воздействиям. На фоне конкурентов их также выделяет широкий диапазон рабочих температур и нормальная реакция на высокое давление в системах.
- Аква-С – компания выпускает расходомеры «Пульс», отличающиеся высокой точностью показаний, универсальностью, простотой монтажа и использования. Они могут применяться как в квартирах, так и в промышленных условиях. Изделия изготавливаются из прочных материалов, устойчивых к воздействию высокой влажности. Для них характерен низкий риск коррозии, протечек и сбоев. Это позволяет продукции бренда занимать самые высокие позиции в рейтинге счётчиков воды.
- Тепловодомер – компания производит расходомеры воды и тепла с характеристиками, отвечающими требованиям законодательства РФ к учету использования природных ресурсов в ЖКХ. У нее в наличии есть широкий выбор продукции с различными диаметрами, функционалом, размерами, степенями защиты от влаги. Их установка позволяет забыть о поверке на целых 6 лет. Счётчики фирмы могут использоваться и на промышленно-производственных площадках, и на частных жилых объектах, в зависимости от модели. Одним из популярных вариантов в ее ассортименте является ВСГ-15-02 110 мм.
- Экомера – основным направлением в деятельности этой компании является производство контрольно-измерительных приборов для учета потребления воды, с их помощью удается не переплачивать за ресурсы. В ассортименте предлагаются крыльчатые модели из латуни, устойчивой к воздействию влаги и высоким механическим нагрузкам. Допустимая погрешность тут составляет 5%. Они рассчитаны на применение в температурном режиме от 5 до 40°С для учета холодной воды и от 5 до 90°С – для горячих носителей.
- Итэлма – фирма предлагает купить хорошие счетчики воды, подсчитывающие число импульсов на выходе носителя. Ее продукция имеет оптимальное соотношение цены и качества. Товары поставляются на рынок с хорошей комплектацией, что упрощает монтаж изделий. Ключевым отличием предложений компании является эргономичный дизайн, высокая точность и долговечность, средний срок их беспроблемной эксплуатации равен 15 годам. На каждый расходомер дается гарантия сроком до 48 месяцев.
- Valtec – бренд, принадлежащий компании «Радиант». Особое место в его каталоге занимают водяные счетчики, отлично проявившие себя в учете потребляемой холодной и горячей воды. Они легко монтируются, просты в применении и служат годами. Все это обеспечивается компактными размерами, качественной сборкой, надежными материалами, устойчивостью к коррозии. Компания выпускает металлопластиковые трубы, системы полипропиленовых трубопроводов, фитинги, фильтры и арматуру.
- ЭКО НОМ – бренд, под которым производятся доступные в цене водосчетчики. Он принадлежит компании «Дюкс», делающей акцент на точности показаний и удобстве эксплуатации. У него есть как обыкновенные модели, так и предложения с импульсным выходом для подключения к единой сети и получения информации в режиме реального времени. Расходомеры контролируют потребление природных ресурсов при температуре от 5 до 90°C.
- Арзамасский приборостроительный завод – предприятие основано в 1957 году и является поставщиком измерительной продукции для оборонной промышленности, авиационной отрасли, ракетостроения. Компания выпускает гражданскую продукцию – счётчики газа, теплосчётчики, расходомеры, электрические котлы.
- Декаст – российская компания, выпускающая счётчики учёта воды и тепла. Продукция отличается высокой метрологической точностью. Основное направление работы – автоматизация процессов учёта и создание платформы для цифрового ЖКХ. Такой подход позволяет создавать качественные счётчики воды, за которыми не нужен постоянный контроль.
Принцип работы
Если прибор универсальный, это не значит, что достаточно одного водосчетчика на две трубы. Это невозможно сделать технически. На горячую и на холодную воду нужен отдельный прибор!
Принцип работы крыльчатого универсального счетчика холодной и горячей воды заключается в воздействии потока воды на крыльчатку. Эта деталь расположена внутри корпуса водомера. Далее вращение крыльчатого механизма передает на счетное устройство. Результат виден на циферблате прибора.
Тахометрический универсальный водомер способен выдержать температуру воды от 0 до 90 градусов Цельсия. Этот диапазон отражен на корпусе прибора. Срок службы универсального прибора учета по техническому паспорту составляет 12 лет. Для измерительного механизма это большой срок.
Лучшие производители счетчиков
Рынок богат водомерами как отечественными, так и импортными. Из отечественных производителей лучшими считаются:
- «Бетар»;
- «Эконом»;
- «Метер»;
- «Старорусприбор»;
- «Тритон».
Приборы этих компаний дешевле зарубежных и хорошо справляются с возложенными на них задачами. Главное, что они по максимуму адаптированы к нашим реалиям.
Среди моделей импортных наибольшее доверие потребителей завоевали:
- Zenner (Германия);
- Wehrle (Германия);
- Actaris (Франция);
- Viterra (Германия);
- Siemens (Германия).
У них большой межповерочный интервал, традиционно высокая надежность. Нельзя забывать тот факт, что рассчитаны они на воду более высокого качества чем та, которая течет в наших водопроводах.
Поэтому нужно быть готовым к поломкам, поэтому не помешает узнать, есть ли неподалеку сервисные центры.

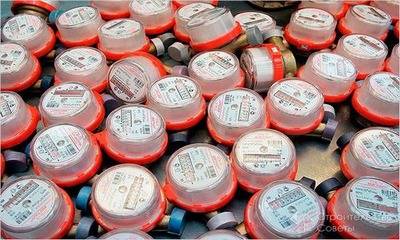

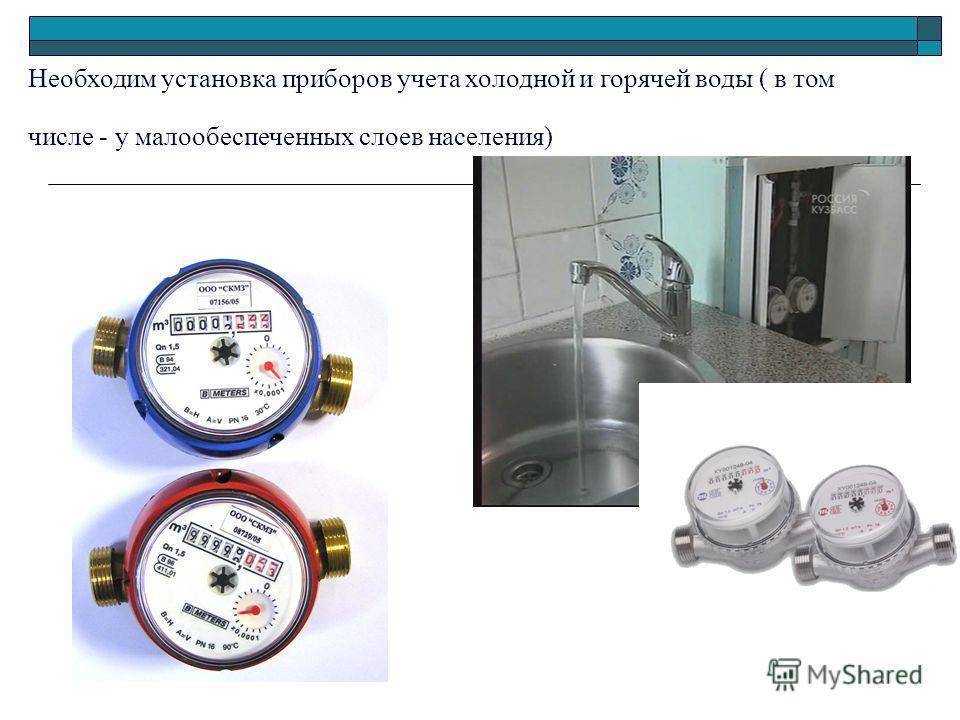

Разница приборов учета ХВС и ГВС
Все современные приборы для учёта воды работают в определённых условиях, причем информация о них присутствует на корпусе оборудования. Устройства для подачи холодной и горячей воды функционируют по практически одинаковому принципу в точном соответствии с подходящим типом измерения. Но установка счётчика ХВС на трубопровод с потоком горячей воды приведёт к наблюдаемым протечкам и к неправильным показаниям. А вот водомер ГВС, установленный на холодном трубопроводе, может работать нормально.
Это зависит от материалов изготовления счётчиков. Например, для создания приборов ГВС в основном используются высококачественные износостойкие элементы, которые легко выдерживают постоянную высокую температуру. Но для такого эксплуатируемого оборудования поверка проводится чаще из-за специфических условий работы, возможного искажения показателей, а также из-за вероятности поломки прибора. Хотя в последнее время разными производителями освоен выпуск универсальных приборов, допускающих установку как в системе холодного, так и горячего водоснабжения.
Конструкция
Основа конструкции – турбина с горизонтально ориентированным валом. Лопасти расположены под углом к потоку. Правильно заданный угол обеспечивает вращение с минимальным сопротивлением потоку.
Прибор состоит из следующих частей:
- корпус водомера;
- турбина;
- выпрямитель струи;
- обтекатель;
- регулятор;
- счетное устройство.
Корпус изготавливается из антикоррозийных, антимагнитных материалов. Он размещен внутри измерительной камеры.
Назначение обтекателя и выпрямителя – оптимизировать поток в камере. Регулятор необходим для регулировки водомера на наименьшую погрешность. Турбина вместе с обтекателем и выпрямителем называется измерительной вставкой, или блоком. Вставка вместе со счетным устройством составляет измерительный преобразователь.
Счетное устройство изолировано от измерительной камеры водонепроницаемой мембраной
Выводы и полезное видео по теме
Видео #1. Зачем нужны счетчики и их основные виды:
Видео #2. Марки водомеров. Какой прибор лучше:
Приобретение счетчика для воды — это дополнительная статья расходов, но она вполне оправдана. Потраченное вскоре не только окупится, но и позволит экономить немалые суммы на плате за воду.
Главное, приобретайте водомеры, выпущенные проверенным производителем. Дешевый водомер плохого качества, как правило, обладает большой погрешностью и вам придется платить лишнее.
Хотите рассказать о том, как подбирали водосчетчик для собственной квартиры? Поделитесь, на какой модели вы остановились и почему. Оставляйте, пожалуйста, комментарии, задавайте вопросы и размещайте фото по теме статьи в расположенном ниже блоке.
Выводы и полезное видео по теме
Видео №1. Зачем нужны счетчики воды и какие бывают типы счетчиков:
Видео №2. марки счетчиков воды. Какой прибор лучше:
Покупка счетчика воды — это дополнительные расходы, но оно того стоит. Вы не только окупите расходы, но и сэкономите много денег на счетах за воду.
Самое главное, покупайте счетчик воды у производителя с хорошей репутацией. Дешевый, некачественный счетчик обычно неисправен, и в итоге вы заплатите гораздо больше.
Хотите поговорить о том, как выбрать счетчик воды для своего дома? Хотите поделиться, какой счетчик вы выбрали и почему? Не стесняйтесь оставлять комментарии, задавать вопросы и размещать фотографии, относящиеся к теме этой статьи, в поле ниже.
