Особенности цоколя e27
Чтобы правильно подобрать лампочку к осветительному прибору, необходимо учитывать тип цоколя. Цоколь неподходящего типоразмера нельзя закрепить в патроне без соответствующего переходника.
В названии «Е27» под числовым обозначением подразумевается диаметр наружной резьбы. «E» в данном случае означает Edison. Цоколи Е27 выпускаются в широком ассортименте. Разновидности лампочек со стандартной резьбой:
- маленький стандарт Е14 имеет 14 миллиметров в диаметре;
- диаметр Е27, как уже указывалось, достигает 27 миллиметров;
- в устройстве Е40 диаметр резьбы составляет 40 миллиметров.
Обычные лампочки стандарта Е27 применяются в быту повсеместно. Их помещают в плафоны, настольные лампы и люстры. Электропитание такого устройства возможно через сеть в 220V (AC).
Конструкция
Цоколь Е27 представляет собой цилиндр с крупной опоясывающей резьбой. Цоколь крепится на ответную часть. Ответная часть – это внутренняя поверхность патрона, соприкасающаяся с цоколем. Винтовой способ крепления цоколя на патрон позволяет безопасно и быстро заменить нужный светильник.

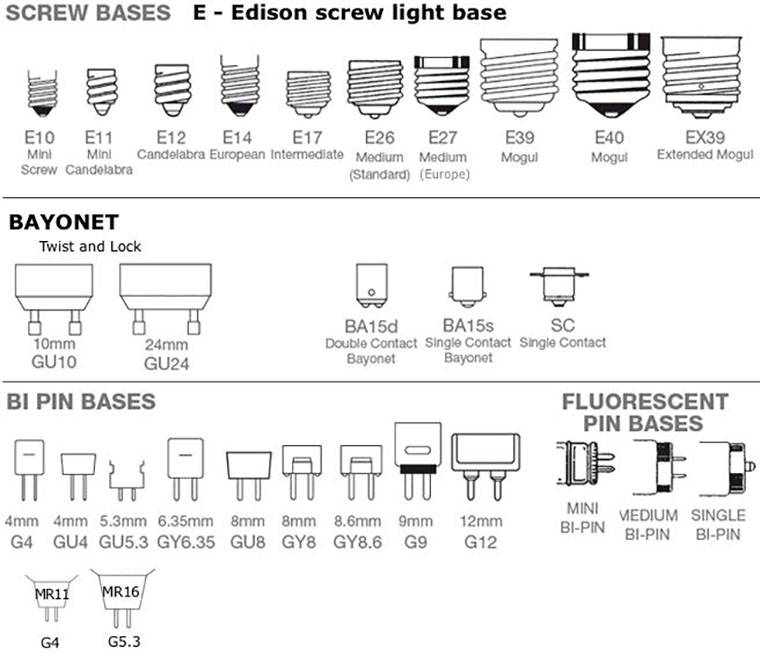

Существует много типов резьбовых лампочек. E27 является самым распространенным типом цоколя в Европе, России и Северной Америке.
Ответную часть делают из керамики или металла. На дне патрона находятся пластинки контактов, через которые на лампочку передается электричество. Энергия с одного контакта идет через центральную часть самого низа цоколя. Другие два контакта (в некоторых случаях только 1 контакт), проводят электричество на резьбовую часть.
Электроды в нижней части цоколя принимают электрическое напряжение и подают его по проводам на плату или нити накала. Питающие провода проходят внутри корпуса цоколя. Черный провод соединен с корпусом цоколя, красный – с центральным выводом. Также внутрь цоколя обычной лампочки накаливания выходит штенгель, предназначенный для откачки воздуха из колбы.
220В на Е27 – стандарт для России. Во многих других странах больше распространены светильники с резьбой Е26, питающиеся от сети в 110В.
Размер и хаpaктеристики
На цоколе Е27, длина лампы может быть, например, от 73 до 181 миллиметра, диаметр колбы – в пределах 45-80 миллиметров. Различаются также формы стеклянного «колпака». «Колпак» может быть грушевидной формы, шарообразной или спиралевидной. Существуют изделия, выполненные в виде буквы U или напоминающие базуку.
Маркировка изделий
Е27 – это и есть один из видов маркировки цоколя. Маркировка цоколя – это условное обозначение, указывающее на хаpaктерные свойства предмета.
Как уже было сказано, в маркировке Е27 число означает диаметр резьбы, а буква указывает на принадлежность к патентной коллекции Эдисона.
Лампочки с маркировкой цоколя Е27 могут различаться по мощности:
| Мощность, Вт | Сила светового потока, Лм | |
| Лампа накаливания | Светодиодный излучатель | |
| 40 | 5 | 400 |
| 60 | 8 | 700 |
| 100 | 14 | 1300 |
| 150 | 22 | 2100 |
Разновидности люминесцентных ламп низкого давления и особенности их выбора
Существует большая группа люминесцентных ламп специального назначения, отличающихся в основном спектром излучаемого света, например:
- фитолампы — для подсвечивания комнатных и аквариумных растений;
- цветные — для декоративного оформления и получения световых эффектов, примером могут служить лампы с розовым оттенком для подсветки мясных прилавков;
- с улучшенной цветопередачей — для художественных мастерских, музеев, магазинов текстильных товаров и т. п.;
- ультрафиолетовые — с колбой из особого стекла, пропускающего УФ-лучи, в зависимости от типа излучения применяются для дезинфекции в медучреждениях, мягкого загара в соляриях, флуоресцентных детекторах денежных купюр и т. п.
Подробнее остановимся на самых распространенных люминесцентных лампах, применяемых для освещения помещений. Их можно классифицировать по форме трубки и типу цоколя.
Линейные люминесцентные лампы с двусторонним двухконтактным цоколем типа G
При выборе следует учесть, что лампы дневного света, как их традиционно принято называть, отличаются геометрическими параметрами в зависимости от мощности:
- длиной — от 37 до 120 см;
- диаметром колбы — Т12, Т8 и Т5, где цифра обозначает количество ⅛ долей дюйма, например, Т8 значит D=25 мм;
- размером цоколя — G5 и G13 (расстояние между контактными штырями 5 и 13 мм соответственно).
Наибольшее распространение получили линейные люминесцентные лампы с цоколем G13. Они могут иметь мощность от 10 до 70 Вт, но в основном применяются три варианта:
- 18 W — длиной 590 мм;
- 30 W — 900 мм;
- 36 W — 1200 мм.
Более тонкие лампы с колбами Т4 диаметром 12,5 мм (мощность от 6 до 24 Вт) и Т5 — 16 мм (6 — 28 Вт) оснащаются цоколем G5.
Лампа люминесцентная NAVIGATOR 28Вт G5 2184лм 4000K 230В трубка
На картинке видна маркировка. Первая цифра «840» указывает индекс цветопередачи в 8х10=10 Ra, вторая и третья — цветовую температуру лампы 40х100= 4000 К. Светильники для ламп дневного света оснащаются электромагнитными или электронными пускорегулирующими устройствами.

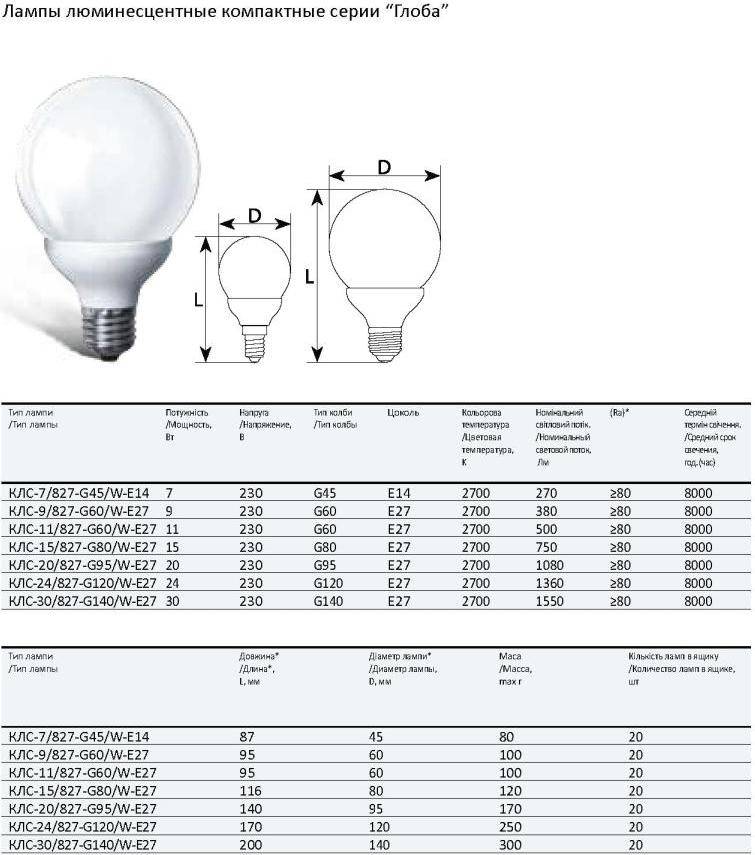

Компактные люминесцентные лампы (экономки) с винтовым цоколем типа Е
По сравнению с лампами накаливания, люминесцентные потребляют примерно в пять раз меньше электроэнергии при одинаковой светоотдаче, поэтому их часто называют энергосберегающими. Для уменьшения габаритных размеров трубку с люминофором свивают в спираль или разделяют на несколько сегментов, придавая ей различные формы.
Компактные лампы имеют ЭПРА, встроенный прямо в корпус, поэтому их можно включать прямую в сеть 220-230 В вместо обычных лампочек накаливания в стандартный винтовой патрон (эдисоновский). Цоколь может быть трех типоразмеров:
- Е14 — “миньон”, имеет резьбу диаметром 14 мм, часто используется в настенных и потолочных декоративных светильниках;
- Е27 — стандартный бытовой размер (27 мм);
- Е40 — увеличенный диаметр резьбы (40 мм) под промышленный винтовой патрон, в быту практически не применяется.
Выбирая замену старой лампочке учитывайте, что люминесцентная в 15 Вт создает световой поток, аналогичный 60-ваттной лампе накаливания.
Лампа энергосберегающая OSRAM 15 Вт E27 900лм 2700K 220В спираль
Компактные люминесцентные лампы с цоколем G23
У компактных люминесцентных ламп с безрезьбовым цоколем G23 и дугообразной колбой в форме буквы U сравнительно небольшая мощность — от 5 до 14 Вт, что эквивалентно 20–70 Ваттам у лампочек накаливания.
Такой источник света крепится в патроне на двух штырьках, расстояние между которыми составляет 23 мм.
Лампа энергосберегающая Camelion 11Вт G23 660лм 4200K 230В дуга
Матовое покрытие создает мягкое равномерное свечение, не раздражая глаза, поэтому подходит для прозрачных плафонов. Их часто применяют в настольных светильниках с современным дизайном.
У люминесцентных ламп с цоколем G23 имеется встроенный в корпус стартер, для работы им требуется внешний электромагнитный дроссель, устанавливаемый в светильнике.
Компактные люминесцентные лампы с односторонним четырехконтактным цоколем 2G7
В отличие от других компактных, такая лампа не имеет встроенных электронных устройств, хотя форма трубки и габаритные размеры аналогичны лампам с цоколем G23. Предназначена для настольных и настенных светильников с ЭПРА или ЭмПРА.
Лампа люминесцентная UNIEL 11Вт 2G7 660лм 4000K 230В дуга T32

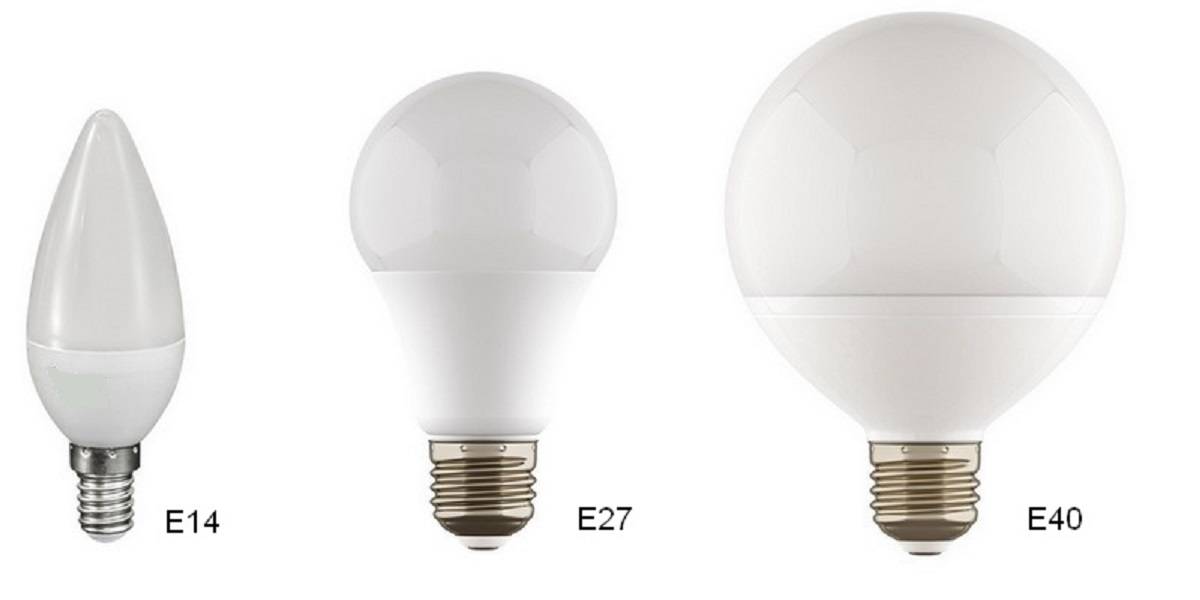

В чём отличие цоколя E27 от E14
Основным критерием, определяющим разницу между Е14 и Е27, будет вышеупомянутый диаметр цоколя. Если под рукой не окажется адаптера, установить лампу с индексом Е27 в патрон Е14 будет попросту невозможно. Тем не менее назвать лампы взаимозаменяемыми (с оговоркой на наличие переходника) всё же можно.
Если же говорить о светодиодных изделиях с аналогичными типами цоколей, то они также будут различаться по углу и площади освещения. Благодаря небольшому диаметру, Е14 имеет угол освещения в 360 градусов. У Е27 этот показатель будет несколько меньше.
Кроме того, Е14 гораздо чаще используется для установки в бытовой технике: холодильниках, микроволновых печах или духовках. Для моделей, используемых для бытовой техники, существуют специальные, суженные по форме лампочки, что позволяет экономить пространство внутри того или иного прибора.
Как выбрать товар и где купить
Критерии выбора у всех разные. Одни предпочитают бюджетные варианты от 30 рублей, другие хотят вписать устройство в экосистему умного дома и готовы выделить на ее приобретение до 4000 рублей. Какой лучше купить осветитель, зависит от многих факторов
Специалисты советуют в процессе приобретения обращать внимание на такие основные параметры:
- Мощность. Указывается в Р или Вт. Показатель определяет количество потребляемой электроэнергии лампой в течение одного часа. Самый распространенный показатель – от 5 до 13 Вт.
- Световой поток. Обозначается буквами Ф, Лм (lm). Говорит о количестве световой энергии, исходящей из осветительного прибора. Величина имеет прямую зависимость с цветовой температурой. На коробке указывается световой поток для нейтрального свечения (4500 градусов К). Чем больше значение цветовой температуры, тем мощнее световой поток.
- Частота питания и напряжение. Обозначается буквами B и U. Например, маркировка 176-264В указывает на пределы напряжения, в котором приспособление будет нормально функционировать без потери яркости.
- Цветовая температура. Обозначает оттенок получаемого свечения. Шкала белого свечения светодиодных ламп условно делится на три категории: холодный свет, нейтральный и теплый. Желательно отдавать предпочтение теплым тонам. Они успокаивают, поднимают настроение, создают уют в помещении. Холодные тона негативно влияют на нервную систему, заставляя ее напрягаться. Нейтральный оттенок – оптимальный вариант для освещения рабочего пространства.
- Тип цоколя. Это основной параметр изделия. Большинство моделей производится с цоколем Е14 и Е27. Они считаются стандартными. Подходят для настенных светильников, настольных ламп, потолочных люстр и так далее.
- Угол рассеивания. На показатель оказывает влияние расположение диодов и конструктивные особенности самого рассеивателя. Нормой принято считать угол в 210 градусов. Для работы с мелкими элементами достаточно угла рассеивания в 120 градусов.
- Коэффициент пульсации. Обозначается буквами Кп. Имеет большое значение при определении уровня безопасности относительно здоровья человека. Если приобретены низкокачественные осветительные приборы, то пульсацию полностью сгладить не представляется возможным, и появится постоянное мерцание, что негативно скажется как на зрении, так и на психическом состоянии человека.
- Возможность диммирования (управление яркостью). Средняя цена таких устройств высоковата.
- Степень защиты от пыли и влаги. Обозначается как IPXX, где ХХ – цифры, говорящие о степени защиты от воды и твердых частичек. Показатель можно изучить на упаковке.
- Индекс цветопередачи. Указан буквами CRI или RA. Оптимальный вариант в пределах 70 Ra.
- Диапазон рабочих температур. Показатель важен, если предстоит использовать осветительный прибор в условиях, далеких от стандартных. Это может быть улица, производственные цеха, промышленные объекты и так далее.
- Срок эксплуатации. Относится не к самой лампе, а к светодиодам. Показатель весьма абстрактный. Многое зависит от качества сборки и используемых материалов.
- Тип колбы. Код цифробуквенный. Указан на упаковке.
- Вес. Большой роли не играет для стандартных светильников. Очень важный момент для облегченных осветительных приборов.
- Параметры. Каждый производитель выпускает продукцию с соответствующими габаритами, которые могут разнится на 1 сантиметр в длину и ширину при одинаковой мощности. Стоит иметь в виду, что приобретаемое изделие должно поместиться в уже существующий светильник.
Есть несколько вариантов приобретения продукции. Самым правильным считается поход в специализированный магазин. Там можно выбрать подходящий товар из огромного ассортимента, получить консультацию у опытного менеджера по продажам, проверить устройство на работоспособность. Можно заказать товар онлайн в интернет – магазине, предварительно ознакомившись с отзывами пользователей и проведя проверку поставщика на порядочность.
Маркировка фабричных изделий
Профессиональные электрики не довольствуются одним размером и беглым визуальным осмотром изделия, они внимательно читают маркировку, нанесенную нестираемыми чернилами или выбитую на видимой части патрона.
Обычно в маркировочную надпись входят технические характеристики или условия использования, которые имеют принципиальное значение при выборе источников света
Наиболее ответственные производители и маркировку наносят, и прилагают к продукции краткие руководства с перечислением важных характеристик.
Список параметров, которые можно обнаружить на патроне, не всегда полный.
Обычно отражены какие-либо из перечисленных характеристик:
- тип, например, резьбовой, штифтовой;
- размер;
- температура;
- ток нагрузки;
- мощность;
- напряжение;
- товарный знак производителя;
- уровень защиты;
- наличие контакта для заземления.
Перед приобретением патронов изучите сайт производителя, где обычно размещена подробная техническая информация и схема с габаритами.
Кроме обзора технических характеристик и условий применения изделия, необходимо уточнить, как именно крепится патрон и какие отверстия/защелки предусмотрены для фиксации
При выборе также стоит учитывать, что керамика прочнее пластика и выдерживает более высокие температуры. Если стоимость изделия сомнительно низкая, есть вероятность, что это подделка.
Лучше подстраховаться и купить более дорогой, но качественный электропатрон зарекомендовавшей себя марки.
Ремонт электрических патронов
Электрические патроны E и G серий отличаются между собой и по возможности технического обслуживания. Если первые ремонтируются, в большинстве случаев при поломке вторых требуется замена патрона в люстре.
Ремонт разборного электрического патрона Е27
Причиной частого перегорания лампочек, изменения яркости при эксплуатации осветительных приборов может быть поломка электрического патрона. На это указывают и посторонние звуки, слышимые при включении изделия.
Выкрутите лампочку из цоколя и осмотрите внутреннюю полость элемента. При обнаружении почерневших контактов их нужно не просто зачистить, но и разобраться в первопричине. Часто образованию почернения предшествует плохой контакт в точке соприкосновения патрона и электрических проводов.
Разберите патрон, осмотрите проводные соединения (слегка потяните за кабель, чтобы убедиться в надежной фиксации) и зачистите контактные пластины. В некоторых случаях для лучшего соприкосновения пластины нужно подогнуть в направлении цоколя лампочки.
Преимущества и недостатки
Главный плюс цоколей состоит в том, что с их помощью происходит подключение лампы к источнику питания. Благодаря его наличию обеспечивается надежная фиксация осветительного прибора, осуществляется замена непригодного на исправный или более/менее мощный.
Вам это будет интересно Особенности электронного балласта
Достоинством можно считать многообразие относительно конструктивных особенностей. То есть, в дизайнерских целях можно использовать как крупные резьбовые цоколи, так и едва заметные, как телефонные или фокусирующие.
Недостатки у переходника между патроном и колбой также имеются. В большинстве своем они заключаются в гибкости и ломкости тонких металлических контактов.
Неисправный
Для резьбового алюминиевого корпуса характерно окисление, из-за которого выкрутить лампу бывает очень не просто. Порой цоколь остается в патроне, а стекло в руке.
Преимущества и недостатки цоколей E27 и E14
У каждого из вариантов есть плюсы и минусы, которые стоит учитывать при выборе люстры или другого осветительного оборудования. Основные достоинства таковы:
- Цоколь Е27 больше всего распространен в нашей стране. Лампочку такого типа можно купить в любом хозяйственном и многих продовольственных магазине. Такой вариант есть даже в самых отдаленных деревнях, он прост в использовании и безопасен. А цена на подобные изделия самая низкая из всех.
- Вариант Е14 встречается в большинстве современных светильников, изготовленных за рубежом. Он не так распространен у нас, но у него есть один большой плюс. Можно купить переходник и тогда лампочку с цоколем Е14 можно вкручивать в патрон Е27, что очень удобно.
Лампочку с цоколем Е27 можно найти практически везде.
Из недостатков стоит выделить, что обе разновидности при перегреве могут прикипеть к патрону и замена лампочки вызовет большие трудности. Со временем центральный контакт теряет упругость и его нужно подгибать для надежного прижима.
Виды ламп, подходящих для цоколя Е27
Рассматриваемый тип цоколя подходит к большинству светильников, выпускаемых в России и Европе. Лампы с таким креплением предназначены для работы в цепях с напряжением 220В-240В. В странах Северной Америки аналогом Е27 является цоколь е26, подходящий для приборов, работающих от бытового напряжения в 110В. Лампа Е27 физически не вкрутится в патрон на 26мм. Это позволяет избежать путаницы и коротких замыканий.
Еще 30 лет назад в быту с цоколем Е27 применялись только лампы накаливания. Но с течением прогресса производство открывает новые более эффективные способы получения света и выпускает иные виды лампочек, например: светодиодные, люминесцентные и галогенные. У этих ламп более высокий КПД, но они прекрасно подходят к старым осветительным приборам с патроном Е27.
Цоколь Е27 массово применяется для освещения в быту и на производстве. В светильниках используется подходящий тип лампы с данным стандартным цоколем. Даже во взрывозащищенных рудничных светильниках данный стандарт нашел свое применение.
Лампы накаливания
Лампа накаливания – это самый старый тип ламп, выпускаемых с цоколем Е27. Он определяется тепловой природой света, когда при нагревании нити до высоких температур под воздействием тока у вольфрамовой появляется свечение. Несмотря на очень низкий КПД и высокий класс потребления электроэнергии, данные лампочки еще пользуются популярностью. К их достоинствам относят: низкую цену, высокий индекс цветопередачи, мгновенное зажигание, нечувствительность к перепадам напряжения, нетоксичность.
Галогеновые
Более современным осветительным устройством является галогеновая лампочка. Ее основным конструктивным отличием от лампы накаливания является присутствие газового состава в баллоне. Обычно к инертному газу добавляют бром или йод. Это позволяет улучшить температурные показатели нити накаливания и общий КПД. Галогеновые лампочки с цоколем Е27 часто используют в фонарях и прожекторах.
Энергосберегающие
Такое обозначение ламп имеют устройство, представляющее собой колбу высокого давления, заполненную инертным газом с парами ртути, вольфрамовые электроды и цокольную систему. При подаче напряжения на цоколь ламп высокого давления (энергосберегающих) электроды производят заряд, вызывающий ультрафиолетовое излучение вольфрамовых электродов. Внутренние стенки колбы покрыты люминофорным веществом и начинают светиться при попадании ультрафиолета.
К достоинствам относят регулируемую цветовую температуру. Можно выбрать лампы с теплым, дневным или холодным белым цветом.
Очевидными недостатками являются:
- Неэкологичность. Есть риск отравления ртутью.
- Особые требования по утилизации.
- Наличие ультрафиолетового излучения (губительно для сетчатки и роговицы, опасно для чувствительной кожи).
- Прерывистый спектр вреден для глаз и нервной системы.
- Стробоскопический эффект негативно влияет на глаза, вызывает у больных приступы эпилепсии, искажает картину движущихся предметов.
Светодиодные
Светодиодная лампочка состоит из светодиодов и блока питания, смонтированных в корпус. Стандартные типы цоколей светодиодных ламп позволяют без проблем устанавливать их в старые патроны.
Преимущества:
- Низкое энергопотребление, высокий КПД;
- Большой срок службы;
- Практически не нагреваются;
- Разнообразие в цветовой гамме (теплый, холодный свет);
- Нечувствительность к колебаниям напряжения.
Недостатки:
- Неравномерный световой пучок (блок питания внутри корпуса отдает тень);
- Матовая колба;
- Невозможность эксплуатации при низких (на морозе) и высоких (в бане, например) температурах.
Особенности конструкции
Разные виды цоколей ламп имеют свои конструктивные характеристики, обусловленные особенностями производства и применения. Так, цоколь Е27 представляет собой алюминиевый резьбовой элемент диаметром 27мм. Примечательно, что буква «е» в обозначении типов ламп освещения отсылает нас к первой букве фамилии изобретателя Эдисона. Он разработал и запатентовал данный тип цоколя. Цифра «27» указывает на внешний диаметр резьбы.
Конструкция у ламп данного типа обязательно включает в себя стеклянную колбу (или другой корпус), крючковые держатели, токовые вводы, предохранитель, изолятор и токопроводящие контакты.
Критерии выбора лампочек
Выбор стандартной лампочки, определяется:
- объектом освещения;
- техническими параметрами светильника;
- типом патрона, его размером по диаметру, чтобы подошел к цоколю Е27.
В торговой точке не помешает оценить конструктивное качество изделия:
- основой лампы служит цоколь, у качественного изделия крупная контактная площадь, отсутствует люфт, тогда цоколь даже в изношенном патроне, надежно пропустит ток к телу накала;
- внешняя часть токопровода крепко спаяна с верхним контактом цоколя;
- металлический цоколь и стеклянная колба прочно соединены специальной мастикой;

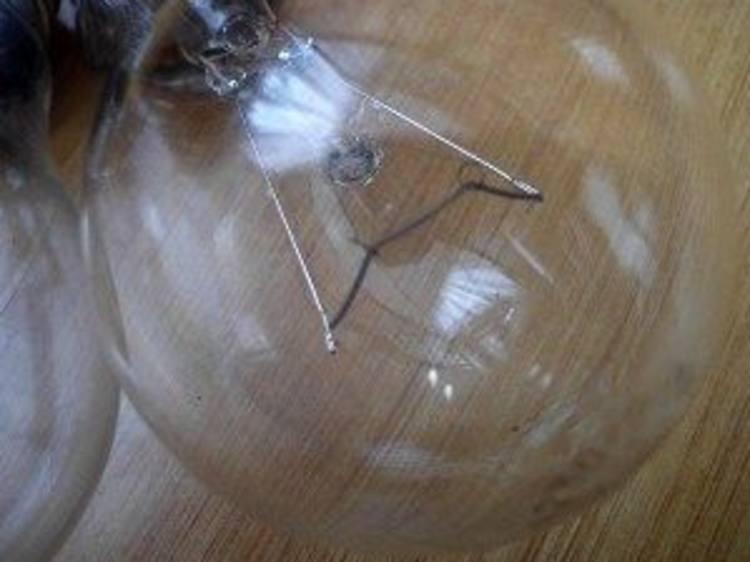

- нить накала крепко удерживают электроды, прочно обжимают.
Нить накала правильно закреплена
Использование цокольных переходников
Если вы купили люстру с цоколем размером, отличающимся от лампочек, которые у вас есть – не беда. Выпускаются многочисленные переходники (адаптеры), которые позволяют совмещать разные размеры и даже типы цоколей.
Переходник с е14 на е27
Переходник с e27 на g9
Однако, при таком подходе может ухудшиться внешний вид светильника. Ведь с переходником источник света будет сильнее выдаваться из плафона
Обращайте внимание при покупке на размеры адаптеров. Например, ориентировочная длина первого переходника составляет 6,6 см; второго – 3,9 мм. С адаптером лампочка может просто не поместиться в маленький плафон
С адаптером лампочка может просто не поместиться в маленький плафон.
Галогеновые изделия
Лампы Е27 галогенового типа имеют абсолютно такую же основу с резьбой и без каких-либо проблем монтируются в классические патроны, которые есть у каждого в доме или квартире. Этот тип отличается от своего младшего накаливающего собрата технологией изготовления. Кроме того, эксплуатационный срок галогеновой лампы Е27 заметно больше прочих аналогов. Сюда же можно добавить хорошее соотношение в плане цена/качество, и мы получим универсальное изделие для любых нужд.
Галогеновые лампы Е27 могут работать до 4000 часов и отличаются индексом цветопередачи в 100 %. Вообще, в процессе производства этих изделий применяется немного брома или йода, что позволяет получить более качественную световую отдачу. Последняя колеблется в пределах 20-30 люмен на каждый используемый Ватт. Причём уровень яркости, в отличие от накаливающих аналогов, сохраняется на протяжении всего эксплуатационного срока.
За счёт используемой технологии такие изделия могут быть гораздо меньших размеров и с различными источниками питания (лампа Е27, 12 вольт), что в значительной мере расширяет сферу их применения: автомобили, станции обслуживания, оформление магазинов и т.п.
Характеристики цоколя е27 (е14, е4)
Стандартная лампа накаливания с цоколем е27 настроена на работу в сети 220 В. Однако последний показатель может иметь другие значения. Это 12, 24, 380 В, а в европейских странах может быть и 110 В. В зависимости от комплектации различаются также требования к мощности и размеры контактной части.
Поэтому в быту чаще всего используются патроны под розетки е14, е27 и е40. Его основные характеристики следующие:
| Критерии/Тип | е14 | е27 | е40 |
| Квалификация | ССЭ | ЭТО | ГЭС |
| Имя | Маленький (Миньон) | Стандарт | Длинный |
| Напряжение по ГОСТ | До 250В | До 250В | До 380В |
Цоколь е14 применяется в светильниках общего назначения (бра, люстры) и жилых помещениях. Например, в холодильнике, в духовке или на вытяжке. Лампы с цоколем е27 используются для освещения жилого помещения или улицы. Е40 актуален для больших цехов, где требуется освещение большой мощности.
В России винтовые базы с другими диаметрами встречаются реже:
| Критерии/Тип | e5 | е10 | е12 |
| Квалификация | Их | МЕСЯЦ | ESC |
| Имя | Микрофонная стойка | Миниатюрный | Глянец |
| Напряжение по ГОСТ | До 24В | До 250В | До 250В |
Картриджи Е5 часто можно встретить в импортной технике. Лампы с цоколем E10 можно найти в декоративных приборах. Например, на гирляндах или горках. А е12 часто можно встретить в импортных люстрах или дизайнерских люстрах с большим количеством лампочек.
В США напряжение сети обычно приравнивают к 110 В. Диаметр цоколя Эдисона в его оборудовании 17 или 26 мм. Они имеют маркировку IES (маленькие) и ES или MES (дюймы) соответственно.
Преимущества и недостатки
Практически в каждом доме светильники оснащены винтовыми патронами. В советское время диаметр в 90% случаев был 27 мм, сегодня не менее 50. Поэтому главное преимущество базы е27 — это ее широкое распространение.
Из минусов можно выделить способность металла ржаветь. Если образовалась коррозия, выкрутить лампу из патрона будет практически невозможно. Есть и некачественные товары. Изготавливаются с нарушением допустимых погрешностей (по ГОСТу) по диаметру и углу закрутки.
Еще один важный положительный момент касается мощности светового потока. Только цоколь е27 выдерживает лампы мощностью 300-350 Вт. А светодиодные продукты могут освещать комнату светом в сотни люмен.
В отличие от розеток других конструкций, запатентованная розетка Эдисона не деформируется. Для изменения формы придется приложить заметные усилия, которых нет при транспортировке или падении.
Технология изготовления контактного элемента лампы и используемые для него материалы относительно недороги для производителей. А так как спрос на продукцию постоянно высок, конечная стоимость светильников с таким цоколем самая низкая. Другие розетки дороже.
Буквы в маркировке
Тип цоколя принято указывать тремя буквами латинского алфавита и цифрами. Их значения по порядку таковы:
- Большая буква — сообщает о форме.
- Цифра — номер цоколя. Характеризует его размеры и расстояние между питающими выводами.
- Маленькая буква — количество контактов.
Третий символ обычно опускается производителями. В быту по умолчанию используют лампы с двумя выводами. Поэтому на упаковке встречаются только первые два символа (Е 14).
С помощью маркировки можно узнать полезную информацию об осветительном приборе. Значения букв раскрываются в таблице.
| Первая большая буква в начале маркировки — форма | |
| E | Резьбовой цоколь Эдисона |
| G | Штырьковый |
| R | Крепеж с утопленными выводами |
| H | Автомобильные лампы |
| B | Цоколь штифтовой (иногда называют — байонет) |
| S | Софитный крепеж |
| P | Фокусирующий |
| T | Телефонный |
| K | Кабельный |
| W | Бесцокольные лампы |
| Маленькая буква в конце маркировки — количество выводов (указывается не всегда) | |
| s | 1 контакт |
| d | 2 |
| t | 3 |
| q | 4 |
| p | 5 |
Резьбовые цоколи Эдисона — тип E
Самая старая и распространенная модификация. Встречается практически в любой квартире. Яркие представители — E27, E14. Эти типы цоколей применяются в стандартных лампочках для дома. Чуть менее известен E40. Предназначен для ДРЛ и ДНаТ светильников на 400 Вт. Они применяются для освещения дорог. Выделяются маленькие представители этой модификации — E5 и Е12. Они имеют узкий диаметр и встречаются сравнительно реже.
Резьбовые цоколи тип E
Штырьковые — G
Применяются для точечных светильников. Конструкция подразумевает, что питание на лампу передается по двум штырям. Они бывают различной толщины — G7, G9. Для фиксации лампочку достаточно поступательным движением вставить в патрон.
Лампочки со штырьковым типом цоколя
Настольные — 2G11
Лампочки с такими цоколями относятся к люминесцентным. Внешне напоминают G23. Колба осветительного прибора имеет вытянутую форму в виде буквы «П». В таких цоколях установлен пусковой стартер и конденсатор.
Светодиодные лампы с цоколем 2G11
С утопленными выводами — R
Эти осветительные приборы называют линейными. Встречаются в прожекторах строительных объектов и стадионов. Обычно это газоразрядные или галогенные лампы.
Лампа металлогалогенная 150 Вт RX7s
Автомобильные — H
Производятся для индустрии автомобилестроения. Изначально буква «H» обозначала галогеновые лампы. Со временем форм-фактор прижился. Все изделия, выпускаемые с таким крепежом, начали помечать символом «H». Например — H1, H4, H7.
Автомобильная лампа H7
Штифтовые — B
Используются в двуспиральных автомобильных лампах. Их конструкция позволяет зафиксировать осветительный прибор в одном единственно верном положении
Это важно для направленной фокусировки света. Лампочка вставляется с нажатием и поворотом. Энергосберегающая лампочка B22
Энергосберегающая лампочка B22
Софитные — тип S
Первоначально применялись в сценическом оборудовании. Отсюда их красивое название. Сейчас распространены в подсветке салонов авто, ванных комнат и некоторых приборов. Их особенность — малый диаметр до 19 мм.
Софитная с цоколем SV8.5
Фокусирующие — P
Оснащены встроенным отражателем. Схожи по назначению с типом B. Устанавливаются в одном правильном положении. Встречаются в фонарях и кинопроекторах.
С фокусирующим цоколем – тип P
Телефонные — T
Лампы накаливания с T цоколями применяются в качестве индикаторных. Имеют низкий ток потребления 30-120 мА. Конструкция патрона предусматривает установку светофильтра. Распространенные напряжения таких ламп — 12, 24, 48 и 60 В.
У телефонных ламп есть характерная неисправность. Отрываются тонкие проволочки, идущие к колбе
Если лампочка не светится, на это следует обратить внимание. Возможен быстрый ремонт. Индикаторная лампа цоколь T5.5 k
Индикаторная лампа цоколь T5.5 k
Кабельные — тип K
Редкий вид цоколей. Осветительные элементы встречаются в оранжереях и помещениях, где требуется имитация солнечного света. Обычно это лампы, подходящие для выращивания растений.
Лампа Metalarc HSI-td 2000 w/d с цоколем K12S
Умные цоколи
Современные устройства. Работают с любыми смартфонами. Свет можно удаленно включать и выключать с помощью приложения на телефоне. Управляются по сети Wi-Fi. Некоторые модели могут изменять свой цвет. Выглядит очень эффектно.
Бесцокольные лампы — W
Типичный цоколь отсутствует. Вместо него проволочные выводы. Эти лампы встречаются в праздничных гирляндах и приборных панелях автомобилей.
Автомобильная безцокольная лампочка W21W
Описание
E27 цоколь — это стандартный размер резьбового соединения лампочек, который широко используется в Европе и других регионах мира. Этот размер соответствует диаметру цоколя в 27 миллиметров и имеет резьбовое соединение в форме штифта, который вставляется в основание лампы.
E27 цоколь используется для большого числа типов лампочек, включая обычные лампы накаливания, галогенные лампы, компактные люминесцентные лампы (CFL) и светодиодные лампы (LED). Кроме того, e27 цоколь является одним из наиболее распространенных размеров цоколей для настольных и настенных светильников, люстр и других осветительных приборов.
Выбор лампы с e27 цоколем зависит от требуемой яркости, цветовой температуры и энергоэффективности, а также от других факторов, таких как дизайн и стиль осветительного прибора. Правильный выбор лампы поможет добиться оптимального уровня освещения в помещении и повысить комфорт и эффективность использования.
Подробнее о цветовой температуре
Существует несколько основных характеристик, определяющих качество света. Среди них находится и цветовая температура. Единицы измерения – градусы Кельвина. Диодные источники света Е27 на напряжение 220V представлены широким диапазоном значений данного параметра: от 2 800 К до 6 800 К.
Классифицируется температура цвета по оттенкам и спектру:
- теплый желтый цвет (2 700-3 000 К);
- нейтральный или дневной свет (3 500-4 500К);
- яркий белый (4 700-6 000К);
- холодный белый цвет (более 6 500 К).
Лампы Е27 220V с разной цветовой температурой представлены в ассортименте большинства известных производителей, в их числе Osram и Navigator. Нет определенной рекомендации, какой из вариантов лучше подбирать для дома, так как в каждом из помещений создается индивидуальная атмосфера.
Форма лампы
Светодиодные осветительные элементы разных марок (Osram, Navigator и пр.) представлены разнообразными вариантами исполнений. Наиболее распространенные из них для эксплуатации в быту: А55, A60, A67 – грушевидная форма колбы, как у лампы накаливания; С35, B35 – «свечка»; R80, R63, R50 – грибовидная колба; G45, G60, G80 – шарообразной формы; лампы «спот». Цоколь Е27 предусматривается в исполнениях грушевидной, шарообразной формы, а также в источниках света в виде свечки и гриба (R80).
Изделия из первой группы называют лампами общего назначения. Для люстры и настенных бра следует использовать осветительный элемент в форме свечи. А грибовидные исполнения (R80) рекомендуется устанавливать во встраиваемые светильники. Но все эти лампы вне зависимости от производителя (Osram, Navigator) и мощности (3W, 10W, 15W, 20W) характеризуются узким углом рассеивания из-за конструкции (часть колбы занимает радиатор).
Различные формы источников света
Сегодня появились аналоги 220V с прозрачной колбой, а также модели, которые внешне сходны с кукурузой из-за отсутствия рассеивателя, имеющие цилиндрическую форму лампы, при этом диоды располагаются продольно. Такие источники света лучше использовать в закрытых светильниках, так как мощные излучатели в большом количестве обеспечивают слишком яркий свет.
Выбор и проверка лампы
Стоимость светодиодных осветительных элементов Е27 на напряжение 220V довольно высока, но при определенных условиях (долговременная регулярная эксплуатация) они быстро окупятся. На ценообразование влияют характеристики изделия: мощность, световой поток, цветовая температура, количество и тип диодов.
При этом наблюдается прямая зависимость между уровнем этих величин и ценой: мощные лампы (15W и выше) предлагаются по высокой цене.
Кроме того, играет роль марка изделия. Наиболее популярные производители: Osram, Navigator, Philips. Отличительной чертой таких ламп является высокая ценовая категория, но при этом пользователь получит источник света, который будет функционировать намного дольше, чем дешевые аналоги.
Это объясняется тем, что в конструкции лампы такие производители, как Navigator, Osram, используют качественные излучатели, деградация которых начинается через довольно длительный срок (30 000-50 000 часов). Кроме того, многие компании предлагают долговременную гарантию на свою продукцию (3-5 лет).
Данная проблема почти решена в компактных люминесцентных и светодиодных источниках света. Уровень пульсаций последнего варианта незначительный и будет незаметным. Но это можно проверить, если навести на включенную лампу камеру телефона. Изображение будет мигать.
Такая возможность обусловлена конструкционными особенностями, в частности, встроенным драйвером. Этот узел понижает напряжение и стабилизирует ток. При выборе, кроме основных параметров, следует учитывать еще и марку изделия. Надежнее многих других продукция Osram, Navigator.
