Электрический карбоновый теплый пол

Особенности устройства ИК пола под плитку

Единственная особенность при конструировании такого «пирога» с кафелем, в том, что применяется не «сухая» укладка, а используется плиточный клей или делается наливной пол.

Если предпочтение отдаётся «мокрому» методу, при сооружении плёночных полов, следует учитывать ряд особенностей:

1. Небольшая адгезия — в связи с этим, простая заливка таких полов цементным раствором не рекомендована, так как конструкция получится плавающая. Если на такую поверхность упадёт что-то тяжёлое, то стяжка может треснуть, и устранить эти изъяны будет сложно.

Некоторые, пытаются повысить адгезию, путём нанесения насечек на изделии, но специалисты не советуют прибегать к такому способу. Данные места тяжело изолировать, тем самым возможна утечка тока.

Плёнка плохо переносит щёлочь — содержащаяся в цементном растворе щёлочь, будет оказывать негативное влияние на ИК полы. Это приведёт к быстрому выходу их из строя.

Если, вы всё же решили производить монтаж плёночного тёплого пола под плитку собственными руками, то в процессе укладки следует придерживаться определенных технологических условий, которые подробно описаны ниже.

Критерии выбора

Важными факторами выступают следующие технические данные.

Рабочее напряжение. Оптимальные значения 220-240 В.

Потребляемая мощность. Показывает сколько электроэнергии необходимо. Минимальное значение в пределах 150 Вт на квадратный метр, максимальное 230 Вт.

Температура нагрева для систем отопления и поверхности пола над системой. Большинство электрических полов предназначены для обогрева поверхности до 30-35 градусов. Рекомендации профессионалов сводятся к тому, что этого достаточно для ощущения окружающей обстановки комфортной. Кроме того, если цифры выше, больше энергопотребление, экономить не получится.

Скорость обогрева. В среднем 15-20 минут.

Размеры (длина и ширина). На рынке представлена минимальная ширина полосы 38 см, максимальная – 1 метр. Длина рулонов достигает 150 метров. Если необходимо обрабатывать нестандартные площади, делать изгибы, то следует поинтересоваться каков шаг отреза. Есть куски, измеряемые квадратными метрами, которых хватает на целую комнату, не разрезая.

Толщина материала. Современные экземпляры ограничиваются несколькими миллиметрами.

Длина ИК волны. Пожалуй самый важный показатель, так как короткие волны вредны для здоровья. Оптимальные параметры от 5 до 20 мкм.

Греющий элемент. Карбон или графит.

Функции безопасности

На что обратить внимание: дополнительная изоляция, защита от перегрева, саморегуляция, огнеупорность, заземление. Набор аксессуаров для установки. Опыт покупателей показывает, что полная комплектация всегда облегчает процесс покупки и монтаж

Опыт покупателей показывает, что полная комплектация всегда облегчает процесс покупки и монтаж

Набор аксессуаров для установки. Опыт покупателей показывает, что полная комплектация всегда облегчает процесс покупки и монтаж.

Инфракрасные маты

Стержневые тоже рулонный материал. Но у этого типа греющих элементов нет никакой подложки. Сами стержни упругие, а расположенные по бокам токоведущие провода, к которым эти стержни крепятся, придают жесткость конструкции.

Стержневой карбоновый мат выглядит так

Работа этого типа электрического пола основана на свойстве углеродистых соединений излучать тепло в инфракрасном диапазоне.  Установив дома инфракрасный мат для подогрева пола, вы одновременно с теплом, будете получать лечебные процедуры: подобными излучателями лечат около 30 заболеваний. Что наверняка понадобится многим, так это способность ИК излучения успокаивать психику и снимать стресс. Такой себе профилакторий на дому.

О недостатках карбоновых матов:

• высокая цена;
• сложное электрическое соединение (по сравнению с теми же кабельными матами, например);
• установка под плитку или в стяжку, то есть теплый пол немобильный.

Самое неприятное на самом деле — высокая цена, что в сочетании с не самой легкой установкой заставляет задуматься. Приятно, что эти маты не боятся запираний. Это значит что на пол, который греется стержневым ИК нагревателем, можно спокойно поставить «незапланированное» оборудование или передвинуть мебель. В тех зонах, которые будут под мебелью или техникой, температура автоматически понизится (без участия терморегулятора). Это происходит из-за свойств стержней: при увеличении температуры их электрическое сопротивление сильно возрастает, тока поступает меньше, температура падает.

Процесс монтаж очень похож на описанный выше. Отличается только способ сборки — необходимо соединить соответствующие жилы проводников, и только после этого подать их на терморегулятор. В остальном вся последовательность аналогична.

Ассортимент теплых полов

Линейка производителя UNIMAT представлена изделиями разных серий, которые отличаются по конструкции, техническим параметрам и стоимости.

Относится к системе инфракрасного пола, где в качестве нагревательных элементов используются гибкие стержни из композитного материала, который производят на основе карбона, графита и серебра. Такая конструкция позволяет снизить потребление энергии до 60%. UNIMAT RAIL сочетаются с любыми типами, но самая большая эффективность достигается при монтаже под плитку или керамогранит. Цена их составляет от 1 998 рублей за погонный метр в зависимости от модели. К примеру, стоимость UNIMAT HR-S-600, которые рассчитаны на обогрев примерно 5 м 2 – от 12 944 за комплект оборудования.

Представляет собой инфракрасные нагревательные маты с гибкими стержнями из композитного материала. Полы этой серии выдерживают более сложные условия эксплуатации и могут использоваться в качестве дополнительного или основного отопления в холодных помещениях.

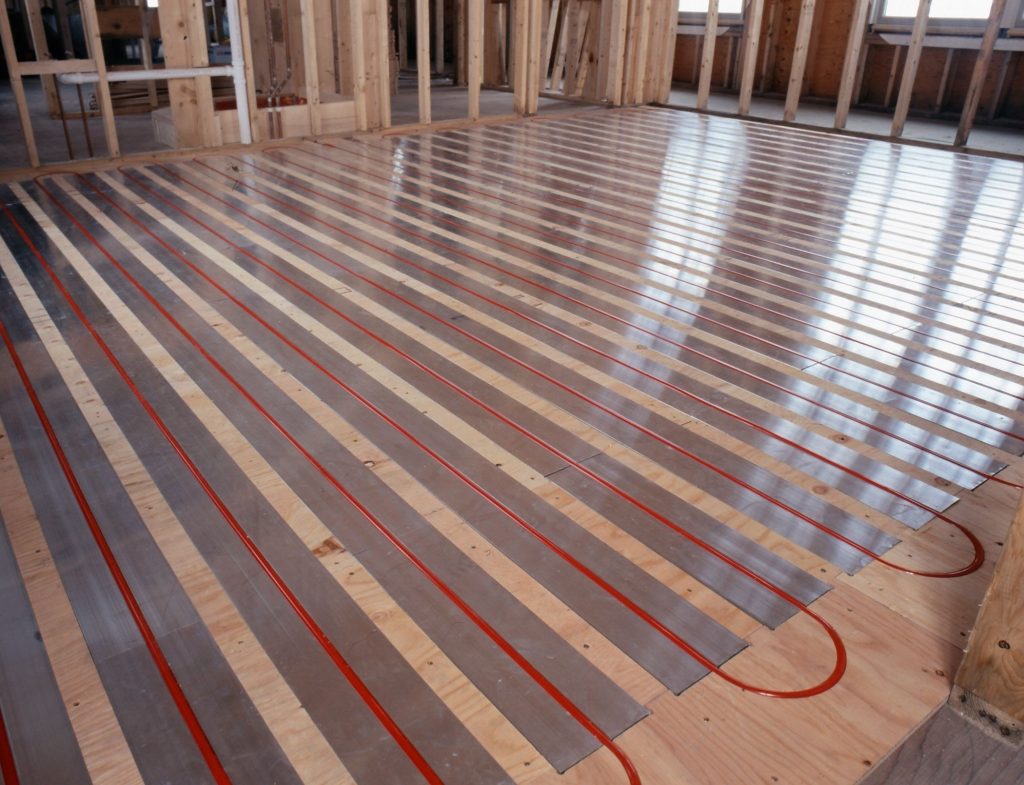

Полы этой серии представляют собой капиллярную систему из тонких трубок, по которым циркулирует вода. Они не требуют подсоединения к отопительной сети и работают автономно. Нагрев осуществляется с помощью специального электронного блока, мощность которого можно регулировать. Благодаря простоте конструкции отличаются надежностью и прочностью. Они безопасны и могут монтироваться даже во влажных помещениях. Цена теплого пола фирмы UNIMAT AQUA – от 30 790 рублей за комплект оснащения, рассчитанный на 10 м 2 , но из-за низкой себестоимости эксплуатации он быстро окупается.

Какие отзывы о продукции

«Увидела рекламу теплых полов фирмы UNIMAT, уж очень ее одно время часто транслировали. И, как любой навязываемой информации, сначала не поверила. Однако, когда решили термоизолировать ванную комнату, я почему-то вспомнила про эту марку. Сравнили цену и качество, нас устроило. Выбрали пол серии Юнимат Аква, который без нареканий работает уже около трех лет».

Анастасия, Санкт-Петербург.

«Мы приобрели UNIMAT для дачи и в целом довольны – электричество потребляется в пределах, которые указаны производителем. Нагрев происходит довольно быстро, автоматическая регулировка распределяет тепло по комнате равномерно. Прежде чем покупать, я читал отзывы о полах Унимат, и в целом они совпали с моим отношением к продукции этой марки».

Евгений Шорохов, Москва.

«Не знаю, почему такой ажиотаж вокруг UNIMAT? Полы как полы, обогревают, но все комнаты должны быть хорошо утеплены, особенно в частном доме. Иначе мощности не хватает. Была некоторая проблема при укладке, но это скорее из-за низкой квалификации нанятого по знакомству мастера».

Ирина, Уфа.

«Купив квартиру на первом этаже новостройки и основательно померзнув зимой, решили мы установить теплый пол. Тем более дети маленькие и простужались постоянно. Остановились на UNIMAT и выбирали серию теплых полов этой марки. Нам нужно было термоизолировать ванную, кухню, детскую и балкон. Самым экономичным являлся, судя по отзывам, Юнимат RAIL, отличающийся минимальным потреблением электроэнергии. Его мы и выбрали. К сожалению, разбираться в технических тонкостях не стали, доверились продавцам, и зря. Если в комнатах UNIMAT создает комфортную температуру, то на балконе его мощности явно не хватает. Придется или еще больше утепляться, или выбирать другую систему».

Стержневой ИК теплый пол Unimat Rail является самым энергоэффективным обогревом среди большого разнообразия подобных систем. Установив у себя дома систему обогрева Unimat Rail, вы сможете экономить до 60% электроэнергии. Благодаря надежности, практичности, простому монтажу и комфорту его выбирают тысячи потребителей. Чем отличается инфракрасный стержневой теплый пол Unimat Rail от других аналогичных систем обогрева? Предлагаем вместе с нами разобраться в этом вопросе.

Лучшие производители

Инфракрасная теплая лента или стержневой тип обогрева – удовольствие не из дешевых. Поэтому большинство покупателей при выборе аргументируются именем торговой марки, которая заслужила положительные отзывы. Среди востребованных:

• Devi;
• Fenix;
• Caleo;
• Energy;
• Теплолюкс.

Пленочная система отопления карбонового типа – энергоэффективная и менее затратная в ходе эксплуатации, ремонта. Кроме того, что такой пол максимально комфортно обогревает помещение и не пересушивает воздух, легко монтировать и ремонтировать. Впрочем, поломки случаются крайне редко, если установкой занимались профессиональные строители.

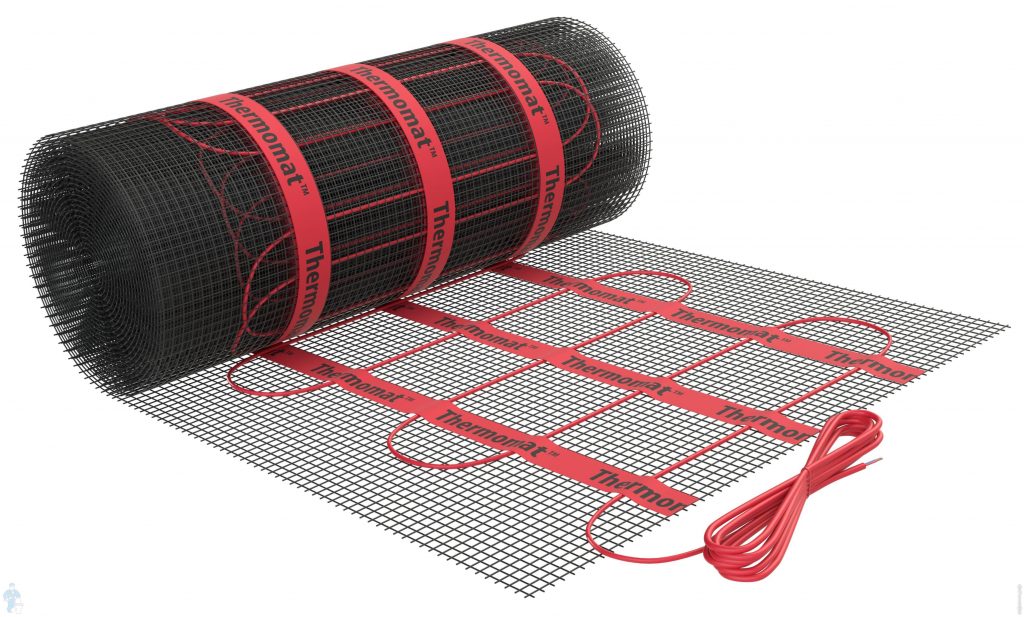

Какие маты лучше карбоновые или кабельные

Сразу, прочитав характеристики, хочется плюнуть на высокую цену и купить инфракрасный подогрев: хочется побаловать себя мягким и приятным теплом, да и расслабиться после работы недурно бы… Но. Почитав отзывы, остываешь: у большинства инфракрасные нагревательные маты работают только один сезон, потом выходят из строя. Причем все, кто пытался понять почему, называют одну причину — стержни отгорают в местах крепления с проводниками. Видимо, это их слабое место и технология несовершенна. Отзывы владельцев полов с кабельными матами носят противоположный характер: все работает без проблем и сбоев. Жалобы есть, но их немного и они никак не систематизируются. Тут или ошибки при укладке, или, может, установили некачественные маты. Так что мое мнение — если выбирать между одним типом матов и другим — ставить кабельные. Если инфракрасного пола хочется очень сильно, посмотрите на карбоновые пленки. Они и стоят дешевле и служат надежнее. Но это только мнение автора статьи. Сравнивайте сами и решайте.

Как монтируют систему обогрева

Торговое предприятие, которое продает карбоновый качественный теплый пол, подбирает всю комплектацию с учетом характеристик помещений. Правильный расчет несложно сделать собственными силами.

Рекомендуют укладывать такие стержни на поверхности от 75 до 85% площади комнаты. Таким образом, если есть острые углы, ниши, подобные сложные участки пропускают. Элементы допустимо разворачивать, разрезая нижнее соединение. Чтобы не ошибиться, создают простейший чертеж от руки или используют графический редактор.

Стандартный набор для монтажа инфракрасных нагревателей

Кроме этого понадобятся следующие компоненты:

• Термостат с отдельным датчиком температуры. Измерительный прибор размещают в глубине стяжки, поэтому пригодится подходящий отрезок гофрированной трубки. Один ее торец закрывается специальной заглушкой.
• Датчик для фиксации перегрева. Это не обязательный элемент. Но его добавление в состав системы повысит надежность.
• Пленка с отражающим ИК-излучение слоем. На рынке представлены разные изделия такого вида. Выбирают материал, защищенный от механических воздействий. Следует помнить, что сверху заливают бетон. Пригодится пористость полимерной подложки для улучшения теплоизоляционных свойств.
• Для соединения отдельных блоков из стержней понадобятся медные проводники с диаметром в сечении не менее 2,5 мм.
• Также надо подготовить монтажные инструменты, материалы и комплектующие детали для создания финишного напольного покрытия.

Этот алгоритм поможет правильно установить карбоновый пол:

• На стены и пол наносят разметку, определяющую места установки отдельных частей.
• Блок регулятора температуры устанавливают в удобном для будущих пользователей месте, на уровне обычных выключателей. В стене делают нишу по размерам устройства, пробивают каналы для прокладки проводов питания, датчиков. Так как будет использоваться значительная мощность, сеть 220 V подключают через автомат защитного отключения.
• Очищается основание. В плитах перекрытий устраняют щели, иные дефекты. Лучше создать ровную стяжку, чтобы обеспечить горизонтальность поверхности. Если внизу холодное подвальное помещение, может понадобиться монтаж специального слоя изоляции из пенополистирола, иного материала.
• На подготовленную поверхность наклеивают полимерную пленку с отражающим слоем. Стыки закрывают скотчем.
• Первый карбоновый мат системы отопления укладывают, начиная от блока регулировки температуры. Его устанавливают так, чтобы соединительные элементы разместились в верхней части. Если необходимы повороты, приходится разрезать проводники. Необходимо учитывать ограничения производителя по количеству таких разрывов цепей. Фиксируют отдельные участки с применением скотча.
• Для изоляции новых электрических соединений применяют трубки, которые плотно обжимают основу при нагреве. Температуру соответствующих участков поднимают строительным феном.
• Датчик температуры вставляют в трубку из гофры аккуратно, с применением жесткой проволоки. Отверстие закрывают заглушкой. Этот узел в сборе устанавливают в карбоновый мат на равном расстоянии от нагревательных элементов. Лучше, если для него создан специальный глубокий канал с выводом на стену. При выходе прибора из строя – его заменить будет нетрудно.
• После установки и подсоединения всех частей системы еще раз проверяют изоляцию, соединения, выполняют пробный пуск. В этом режиме нет эффективного отвода тепла стяжкой, поэтому длительность проверки не должна быть более 10-15 минут.
• Если все в порядке, заливают цементно-песчаный раствор. Рекомендуется не делать слой более 3-4 см, чтобы не ухудшить параметры теплопередачи. Если карбоновый теплый пол под плитку создают с применением клеевого состава, его толщину уменьшают до двух сантиметров. Далее монтаж выполняют с учетом особенностей определенного напольного покрытия.

Монтажная схема

Стержневой пол и инфракрасные маты

В основе конструкции – стержень, а точнее множество стержней, которые подключены параллельно гибкими соединительными проводами. Чем-то они напоминают веревочную лестницу. В этих стержнях металл, состоящий из карбона, меди и серебра. И когда на карбон попадает ток, он-то и выделяет тепловую энергию.

Данный пол обладает завидным качеством саморегуляции. То есть количества тепла, которое он выделяет, зависит от температуры его же. Если случается местное повышение температуры, пол выделяет меньше тепла, и тогда температура становится ниже. А случается это, например, если на пол что-то поставили. При этом терморегулятор такой системе все равно нужен.

Иначе это множество стержней называется инфракрасными матами. Предназначаются стержневые маты для укладки в стяжку, а при ровном основании сразу можно сажать плитку прямо на клей, не прибегая к дополнительному слою. При этом, общая толщина клея и покрытия не должна быть меньше 2 см.

Стержневой теплый пол карбоновый

Карбоновый пол может самостоятельно регулировать температуру воздуха в помещении – именно поэтому его называют интеллектуальным. Нагревательные элементы работают благодаря композитному составу. При уменьшении температуры в помещении температура нагревательного элемента увеличивается – материал подвержен расширению.

Карбоновые стержни реагируют на изменение температуры на разных участках напольного покрытия, что приводит к снижению обогрева в теплых местах и ее повышению – в холодных. Именно поэтому пол считается безопасным. Его владельцы не должны бояться перегрева системы или мебели.

Установить стержневой теплый пол вполне можно своими руками, главное — подготовить инструменты и материалы для работы

Статья по теме: Сэндвич панель для окон: преимущества и недостатки отделки. Технология монтажа

Как установить теплый пол:

• Проверить, есть ли в наличии все необходимые материалы.
• Измерить площадь поверхности, определить ее конфигурацию.
• Очистить поверхность перед тем, как приступить к основному этапу работ.
• Заняться укладкой термодатчика.
• Равномерно распределить и соединить полоски карбонового мата по площади, для которой нужен обогрев.
• При помощи малярного скотча зафиксировать тепловой мат.
• Установить термостат.

Термостат нужно соединить с датчиком тепла пола при помощи специальной гофрированной трубки. Завершительный этап – подключение полов к электросети. Все работы можно выполнить самостоятельно – они полностью безопасны для жизни.

Устройство и принцип функционирования

Исходя из типа системы данные элементы выполняются в виде тонких стержней, волокон или полос карбоновой пасты, которые запаяны между слоями полипропилена. Соединяются они посредством медного провода, находящегося в защитной оболочке.

Тип соединения — параллельный. Такая конструкция обеспечивает работу системы, даже в случае выхода из строя отдельных элементов.

Изолирующая защитная оболочка выполнена на основе полиэтилена и полиэстера. Внутри нагревательных элементов располагаются композиционные материалы на базе карбона и полимера.

Принцип функционирования достаточно простой: под воздействием электричеcкого тока карбон начинает выделять тепловые волны, длина которых составляет 8-14 мкм. Они свободно проходят через напольное покрытие.

Некоторое количество тепловой энергии уходит на обогрев пола, остальная часть равномерно распределяется по комнате. При этом воздух в помещении нагревается не очень сильно, а значит не пересушивается, как это бывает в случае с центральным отоплением или обычными электрическими полами. Все это обеспечивает максимально комфортный микроклимат при низком энергопотреблении, экономия равняется 15-20 %.

Конструкция карбонового теплого под плитку представлена на рисунке.

Устройство карбонового теплого пола под керамическую плитку

Как видно на изображении, сначала идет напольное покрытие (в данном случае плитка или керамогранит), далее плиточный клей, карбоновый мат, отражающий материал и первичный пол, которые закреплены на основе из полипропилена и заполнены карбоновой смесью.

Более подробно про инфракрасный пленочный теплый пол можно прочитать здесь.

Устройство карбонового сплошного пола

При монтаже сплошного карбонового пола, мастеру практически не требуется никаких специальных навыков, и все работы можно сделать в течение одного дня:

• По заранее подготовленному основанию чернового пола наносится разметка, согласно расстановке, в комнате мебели.
• Материал раскладывается на полу.
• Разметка переносится на карбоновый сплошной пол.
• Производится раскрой элементов обогрева пола в нужных местах.
• Оборудование подключается к сети и тестируется в рабочем режиме.
• После устройства матов, они закрываются подложкой и чистовым напольным покрытием.

Эффективность конструкции будет зависеть, по большей части, от качества самого изделия, поставляемого на рынок.

Что такое ИК теплый пол?

Инфракрасный теплый пол умеет сделать дом уютнее для его обитателей благодаря правильно подобранному температурному режиму.

Причем, он может стать основным видом отопления, если карбоновым материалом покрыть около 60% площади каждого помещения, где требуется обогрев.

Если систему планируется использовать как дополнительный источник комфорта, то достаточно ее укладки на 40% полезной площади

Принцип действия ИК обогрева

ИК теплый пол из карбоновых нагревательных элементов пропускает через себя ток. В результате этого процесса происходит инфракрасное излучение в диапазоне 5-20 мкм. Оно передает свою энергию предметам, находящимся в помещении, минуя воздух. Декоративное покрытие пола и вся мебель нагреется от излучающегося тепла, прогревая воздух.

В помещении с ИК теплым полом нагреваются, в первую очередь, предметы, находящиеся внизу. Поэтому, на уровне головы человека воздух будет немного прохладнее, что позволит предотвратить возникновение головной боли

Причем пол постоянно будет теплым благодаря пленке или системе стержней, уложенной под ним. Если это единственный источник обогрева, то можно не переживать о пересушенном воздухе. Да и выжигать кислород инфракрасные лучи не способны.

Действительной пользе и мнимому вреду инфракрасного излучения посвящена статья, которую мы советуем почитать посетителям сайта.

Разновидности карбоновых систем

Растущая популярность ИК теплых полов способствует появлению конкуренции на рынке, что позитивно сказывается на цене товара. Качественные системы теплых полов из карбоновых материалов совершенствуются, компании производят улучшенные модели, позволяющие получить максимальную пользу при минимальных затратах энергии.

Хорошо себя зарекомендовали следующие карбоновые теплые полы: Excel, Rexva Xica, Caleo, HOTmat, EcoOndol, Green Life, Ecoheat, Unimat, MONOCRYSTAL, HandyHeat, Q-Term, ТЕПЛОНОГ, POWER PLUS.

Большая часть рынка принадлежит южно-корейским производителям, предлагающим доступные цены и большой выбор карбоновой пленки

По способу укладки ИК теплые полы монтируют:

1. мокрым способом;
2. сухим.

Мокрый способ – это когда поверх уложенной системы заливается стяжка или слой плиточного клея. Использовать готовый пол можно будет только после полнейшего высыхания. При сухом монтаже греющая пленка ничем не заливается. Поэтому ждать ввода в эксплуатацию целый месяц в придется.

При сухом способе укладки достаточно будет подождать нескольких дней, если это предусмотрено производителем декоративного покрытия

По внешнему виду инфракрасные полы бывают:

• пленочные;
• стержневые.

Пленочные очень тонкие – 0,3-0,4 мм. Они продаются в рулоне, ширина которого зависит от модели и фирмы изготовителя. Это может быть диапазон от 0,5 до 1, метра. Слой с карбоновым нагревателем наносится принтером на одну сторону пленки.

По обоим краям рулона проходят медные шины. Этот слой защищается с двух сторон слоями полимерной пленки

По способу нанесения нагревательного элементов на поверхность различают такие пленки:

• сплошные;
• полосатые;
• в виде пчелиных сот;
• с перфорацией.

Пленка со сплошным нанесением карбона наиболее совершенна – у нее самая быстрая скорость нагрева и наиболее эффективное расходование электроэнергии.

Случайное физическое повреждение участка сплошной карбоновой пленки никак не отражается на ее работоспособности

Перфорированная ИК пленка была разработана для обеспечения прочного сцепления с поверхностью при заливании стяжки. В местах перфорации отсутствует нагревательный элемент.

Перфорированный вариант ИК пленки удобно использовать под укладку напольного покрытия из керамической плитки

Полосатая – наиболее популярная среди покупателей. На рынке можно встретить огромное количество предложений, отличающихся по ширине и длине рулона, по составу нагревательного слоя, длительности эксплуатации и прочим характеристикам. Ее несомненное преимущество – удобно разрезать при монтаже, не задевая карбоновые полосы.

Стержневой ИК пол представляет собой ряд гибких стержней, параллельно соединенных между собой термостойким медным проводом. Внутри каждого находится нагревательный элемент, состоящий из аморфного углерода, графита и серебра.

Теплый пол свернут в рулон и упакован вместе с комплектующими, необходимыми при его укладке. Также, каждый производитель прилагает инструкцию с рекомендациями по монтажу и эксплуатации

ИК система обогрева в форме стержневого мата обладает способностью к саморегуляции. Ей не страшен большой диван, который будет постоянно стоять на одном и том же месте. Стержни, расположенные под мебелью, никогда не перегреются.
