Монтаж системы водяного теплого плинтуса
2 Используемый принцип обогрева
Видов отопления существует два: панельно-излучающее и конвекционное. Первый вид — самый древний, использовавшийся ещё в старинных печах. Его принцип работы заключается в том, что первыми разогреваются предметы, а уже от них нагревается воздух.
Второй вид работает наоборот: отопительный прибор нагревает воздух, после чего от него прогреваются все предметы в помещении. Таков принцип работы многих современных обогревателей — например, радиаторных батарей.
Производители утверждают, что в термоплинтусах используется панельно-излучающая схема: по их словам, наиболее полезная и оптимальная. Тепло поднимается по периметру стен, равномерно их прогревая, после чего они начинают излучать инфракрасное излучение — полезное, не высушивающее воздух и не поглощающее кислород. Конечно, если бы так и было, отопление в плинтусах было бы признано однозначно лучшей системой нагрева помещения.
Однако в реальной жизни всё несколько расходится с этими расчётами. Стены нагреваются максимум до 26−30 градусов Цельсия, а для теплоотдачи эта температура должна быть гораздо выше. Следовательно, помещение они не нагревают. Как же происходит процесс обогрева в этом случае?
На самом деле, тёплый плинтус тоже принадлежит к конвекторным батареям. От него исходят волны прогретого воздуха, одновременно и поднимающиеся вдоль стен, и идущие вглубь помещения. Хотя это звучит не так идеально, как со слов рекламщиков, но полученный эффект всё равно очень даже приятен. Прогретые стены надёжно защищены от грибка и плесени, а нагревать весь воздух равномерно и не нужно. Внизу, там, где нижняя часть тела мёрзнет сильнее всего, поддерживается приятный тёплый климат, а наверху, ближе к голове, остаётся свежий и прохладный воздух.
От: admin
Эта тема закрыта для публикации ответов.
Выбор плинтусного инфракрасного обогревателя
Монтаж водяного плинтуса своими руками
Шаг 1. Начинаем прокладывать трубы. За точку отсчета принимаем распределительный коллектор.
Шаг 2. Измеряем расстояние между точкой подключения коллектора и непосредственно плинтусом.
Шаг 3. Берем трубы, регулируем размеры соответственно полученным замерам, прокладываем в стену таким образом, чтобы синий значок был сверху, а красный – снизу.
Шаг 4. Обклеиваем место установки плинтуса самоклеящейся изоляционной лентой.
Шаг 5. Начинаем монтировать алюминиевый профиль с угла.
Шаг 6. Прикручиваем профиль к стене саморезами или монтируем на силикон.
Шаг 7. Отступаем от угла 15 сантиметров, сверлим отверстия для дюбелей и устанавливаем клипсы на расстоянии сорока сантиметров друг от друга.
Шаг 8. Монтируем конвекторы. Для этого регулируем пластиковые трубы таким образом, чтобы они максимально точно и надежно соединялись с секцией плинтуса.
Шаг 9. Для правильной установки муфты надеваем на каждую из труб гайки и втулки, а также снабжаем их резиновой прокладкой.
Шаг 10. Вставляем в трубу из пластика специальную поддерживающую втулку.
Шаг 11. Скручиваем трубы с помощью разводного ключа.
Шаг 12. Приставляем термборд к поверхности стены, регулируем количество латунных ребер (при необходимости удаляем с помощью кусачек).
Шаг 13. Присоединяем следующую секцию, используя переходник. При монтаже на углах необходимо оставить отступ в один миллиметр (для декоративных элементов).
Шаг 14. На углах используем специально предназначенные угловые трубки, которые имеют форму, четко соответствующую углу. Их монтаж производится по аналогии с соединением труб, которое было описано выше: с использованием гаек, втулок и прокладок.
Шаг 15. Завершаем последнюю секцию гофрированной нержавейкой, которая крепится так, как и другие муфты.
Шаг 16. Крепим крышку теплого плинтуса: наносим на внутреннюю поверхность изделия изоляционную ленту, приставляем его к профилю и защелкиваем с помощью клипс.
Шаг 17. Устанавливаем декоративные элементы – пластиковые заглушки и угловые соединения.
Шаг 18. Соединяем систему с коллектором и запускаем воду.
При соблюдении всех правил теплый плинтус должен работать исправно. В том случае, если герметичность системы оказывается нарушенной, необходимо просто дожать места соединений с помощью обычного ключа.
Водяной тёплый плинтус
Особый комфорт в жилых помещениях может создать собранный водяной тёплый плинтус своими руками. Если посмотреть на водяной плинтус с конструктивной точки зрения, то мы увидим компактные «растянутые » в длину модули.
Для монтажа плинтусной системы водяного отопления наиболее подходят частные домовладения или общественные учреждения. Необходимые условия для монтажа тёплых плинтусов – это наличие газового котла и центральное водоснабжение.
В некоторых случаях используют котлы, работающие на твёрдом и жидком топливе. Также потребуется резервная ёмкость (водонапорная башня) для восполнения уровня воды в отопительной системе.
Плинтусные конвекторы с водяным теплоносителем устанавливают по периметру помещения. Модульный жидкостный электро обогреватель может быть различной длины. В углах помещения модули соединяют специальными угловыми элементами, чем заполняют полностью обогреваемый периметр комнаты. Благодаря такому размещению плинтусов, помещение прогревается более равномерно, чем при отоплении обычными водяными радиаторами.
В противном случае вас могут оштрафовать и заставить демонтировать обогреватели.
Конструкция водяного конвертера
Конструкция плинтуса довольна проста. Верхняя труба, как правило, выходит из системы газового котла, проходит через весь периметр обогреваемой площади и переходит в нижнюю обратную трубу. Нижняя труба возвращает охлаждённый теплоноситель в газовый котёл.
Трубопроводы вмонтированы в корпуса ребристых теплопередатчиков. За счёт ребристого строения поверхность теплоотдачи многократно увеличивается, что значительно способствует активной циркуляции нагретых воздушных масс.
Чтобы установить тёплый плинтус водяного обогрева самостоятельно, надо обладать достаточным опытом работы по монтажу сантехнического оборудования. Рассказывая ниже об особенностях монтажа тёплого водяного плинтуса, мы обращаемся именно к таким людям. Это поможет при выборе той или иной системы обогрева жилища.
Принцип функционирования водяных плинтусов
Принцип обогрева помещения жидкостным конверторным плинтусом ничем не отличается от обогрева другими приборами.
Холодный воздух поступает через нижний паз корпуса плинтуса.
Проходя через теплообменник, горячий воздух медленно поднимается, равномерно растекаясь по всему объёму помещения.
Монтаж плинтусной системы водяного отопления
В строительных супермаркетах всегда можно приобрести нужную вам готовую систему водяного отопления плинтусов. Имея даже небольшой опыт сантехнических работ, вы вполне сможете сделать тёплый плинтус своими руками. Подробнее об отоплении теплым плинтусом смотрите в этом видео:
После соответствующей разметки точек крепления кронштейнов и их установки монтируют сами жидкостные модули (смотрите выше монтаж электрических плинтусов). В отличие от электрических обогревателей монтаж жидкостных модулей требуют тщательного контроля плотности соединений трубопроводов.
Испытание смонтированных плинтусов
Молекулы воздуха значительно меньше молекул воды. Практика показывает, что проверка плотности соединений более эффективна созданием высокого давления сжатого воздуха внутри трубопроводов.
В местах, где будет происходить утечка, появятся пузыри. Неплотности соединений устраняют и проводят повторное испытание на герметичность всей системы.
Облицовка плинтусов
Строение коробов водяных плинтусов ничем не отличается от облицовки электрических модулей. Короба делают обычно из тонколистового эмалированного железа.
Производители, идя навстречу пожеланиям потребителей, делают корпуса плинтусов различной расцветки. В основном в ассортименте преобладают корпуса белого цвета или с поверхностью, имитирующей ценные породы дерева, природного камня или натуральной кожи.
Время чтения: 7 минут Нет времени?
Л юбая система отопления должна быстро и равномерно обогревать объем помещения. Привычные радиаторы справляются с этой задачей хуже всего, поэтому им на смену приходят альтернативные варианты расположения нагревательных элементов. Самый экономичный и простой с точки зрения монтажа – электрический теплый плинтус. Он удобнее теплого пола, теплых стен и потолка, так как его монтаж можно осуществить, не затрагивая и не разрушая существующую отделку. Принципы работы, преимущества и недостатки плинтусного отопления описаны в данном материале.
Электрический теплый плинтус
Расчет самодельного теплого плинтуса
Установка теплого плинтуса
Интернет переполнен заковыристыми формулами по расчету теплых плинтусов: как вычислить диаметр трубки, сколько надо рёбер радиатора, с какой скоростью должна течь вода по трубкам, чтобы температура в помещении достигла вожделенных 20°…
Не заморачивайте себе этими формулами голову. Все равно другой подходящей медной трубки, кроме как диаметром 16 мм, вы не найдёте. Если найдёте 20 мм – ставьте себе памятник нерукотворный.
Стальные, алюминиевые трубки найти легче, но теплопроводность у них ниже, чем у медных, и ваш теплый плинтус греть будет наполовину хуже. А то и совсем греть не будет.
Теплый плинтус с радиатором из сетки-рабицы
Столь же сложно найти латунный лист: желательно, по ГОСТ 931—90 толщиной 2,5-3,5 мм
Алюминиевый лист для короба найти проще. В крайнем случае, можете приспособить под сборку короба алюминиевый сайдинг или выкроить подходящие детали из алюминиевых панелей, идущих на отделку рекламных щитов или световых коробов.
Вода по трубке будет течь с той скоростью, с которой она течет в отопительной системе вашей квартиры – и никакой расчет ничего не изменит.
Разрешение споров
8.1. До обращения в суд с иском по спорам, возникающим из отношений между Пользователем и Администрацией, обязательным является предъявление претензии (письменного предложения или предложения в электронном виде о добровольном урегулировании спора).
8.2. Получатель претензии в течение 30 календарных дней со дня получения претензии, письменно или в электронном виде уведомляет заявителя претензии о результатах рассмотрения претензии.
8.3. При не достижении соглашения спор будет передан на рассмотрение Арбитражного суда г. .
8.4. К настоящей Политике конфиденциальности и отношениям между Пользователем и Администрацией применяется действующее законодательство Российской Федерации.
Проведение электрических работ
При установке теплого плинтуса электрическим способом важно соблюдать все меры безопасности и правила проведения электрических работ
1. Приобретение необходимых инструментов и материалов
Перед началом работ необходимо подготовить все необходимые инструменты и материалы:
- электролобзик;
- отвертки (крестовая и плоская);
- скобозабивной пистолет;
- шурупы и дюбели;
- электрический паяльник;
- изолента и провода;
- терморегулятор;
- электрошокеры;
- распределительный щит;
- электрический контакт;
- изоляционная лента и другие материалы для защиты проводов.
2. Подключение теплого плинтуса к электросети
Перед подключением необходимо выключить электричество на розетке или отключить соответствующий автомат в распределительном щите.
Для подключения теплого плинтуса:
- Установите терморегулятор в удобном для вас месте.
- С помощью электролобзика вырежьте отверстия в плинтусе для прокладки проводов. Убедитесь, что отверстия не повреждают провода.
- Подключите провода к терморегулятору и убедитесь, что провода надежно зафиксированы.
- Закрепите плинтус на стене или полу с помощью скобозабивного пистолета и шурупов.
- Проверьте правильность подключения, включив электрическую сеть и установив желаемую температуру на терморегуляторе.
3. Защита проводов
При укладке проводов обязательно используйте изоляционную ленту для защиты проводов от механических повреждений и коррозии.
Электрические работы по установке теплого плинтуса электрическим способом могут быть выполнены своими руками при условии соблюдения всех правил и мер безопасности. В случае сомнений, лучше обратиться к специалистам.
Сфера применения теплого плинтуса
Такое полезное устройство, как теплый плинтус, имеет достаточно широкую сферу применения.
- Прежде всего, это могут быть частные дома и квартиры, владельцы которых могут полностью отказаться от традиционного централизованного отопления либо использовать теплый плинтус, как дополнительный источник тепла.
- Кроме того, данная отопительная система может использоваться для обогрева музеев, выставочных залов, офисных помещений, магазинов, бассейнов, медицинских и учебных заведений, где порою бывает достаточно сложно обеспечить необходимый комфорт в зимнее время из-за большой площади и высоких потолков.
- Также теплый плинтус монтируют вдоль сырых и холодных стен в доме, на балконе, оранжерее и т.д., в спальне у изголовья кровати и т.д.
Принцип действия и отличия

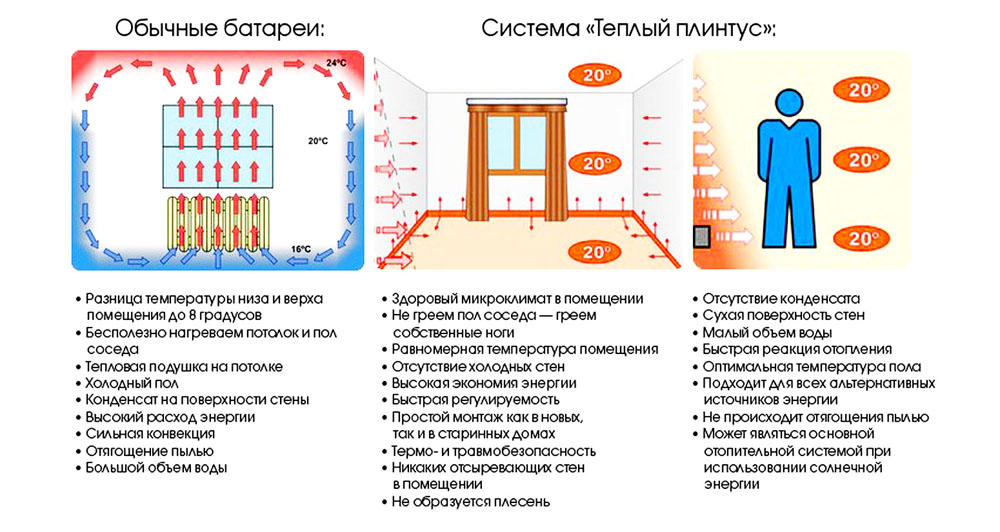

Производители плинтусного отопления утверждают, что система более экономична, чем все другие типы обогрева. Экономия составляет 20-30%. Происходит это из-за того, что для достижения комфортного ощущения требуются меньшие температуры. А все потому, что большая часть тепла передается путем излучения, а не конвекцией.
Практически все существующие системы отопления создают не самую лучшую тепловую картину: верху скапливается теплый воздух, внизу остается холодный. Если помещение имеет не очень высокие потолки, ситуация терпима, но в помещениях с большой высотой это критично. Для выравнивания температурной картины используют принудительную конвекцию: в отопительные приборы встраивают вентиляторы, которые более или менее эффективно перемешивают воздушные массы. Но активное движение воздуха разносит пыль и микробы. При этом в углах помещений все равно остаются застойные зоны, в которых скапливается холодный воздух.
При использовании плинтусного обогрева нет вверху тепловой подушки, воздух свежий, а ощущения — комфортные
Неравномерные температуры и пыль в воздухе — не все неприятности конвекционного отопления. Есть еще сырость, которая появляется на стенах. Дело в том, что конвекция нагревает воздух. Стены при этом остаются холодными. При соприкосновении теплого воздуха и холодных стен выпадает конденсат, стены мокнут, развиваются грибки и плесень. Причем такая картина характерна для домов и квартир с хорошим утеплением.
Плинтусное отопление действует по-другому
Первое важное отличие: сразу нагреваются нижние слои воздуха, что уже комфортно. Постепенно и медленно поднимаясь вдоль стен вверх, воздух остывает, передавая тепло стенам. Потому получается, что вверху не теплее (или не намного теплее), чем внизу
Потому получается, что вверху не теплее (или не намного теплее), чем внизу.
На нагрев воздуха путем конвекции уходит только порядка 20-30% тепла. Все остальное идет на нагрев стен
И это — второе важное отличие. Нагретый воздух поднимается вдоль стен, а не перемешивается с остальным (этот эффект был замечен ученым Коандом)
Потому восходящий теплый поток отсекает холод от стен и нагревает их. Да, пока нагреются и высохнут стены, идет большой расход энергии (и топлива). Но после вся поверхность начинает излучать тепло.
Вот тут и начинается зона экономии: человек комфортно себя чувствует, если температура стен 36-37oC а воздуха 16oC. Просто исходящее от стен тепло мы ощущаем всей поверхностью тела. При этом расход на поддержание температуры сухих стен невысок. Ведь именно содержащаяся в материалах вода и является лучшим проводником тепла, а пришедший ей на смену воздух, наоборот плохо проводит тепло.

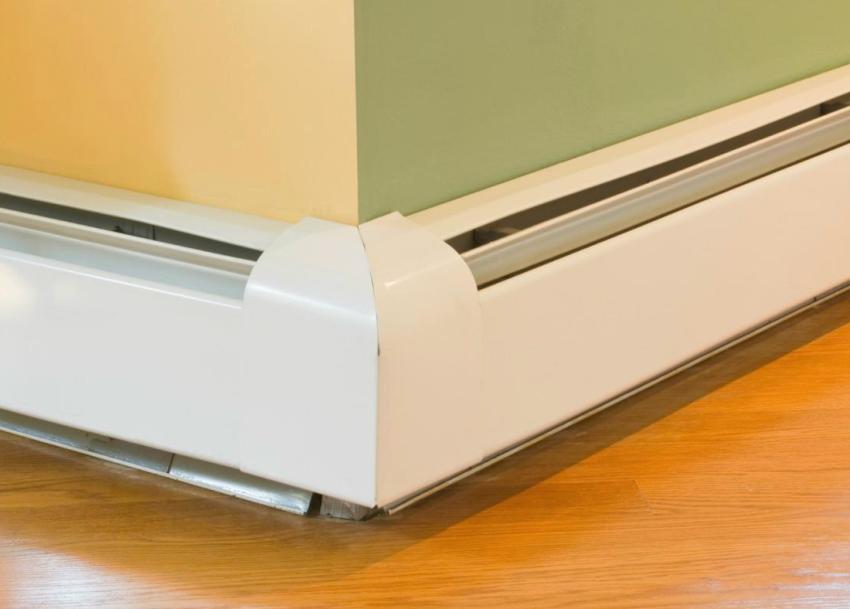

Так выглядит один из вариантов вблизи
Именно потому при таком отоплении не столь важно, стоят вдоль стен предметы мебели или нет: в основном нагреваются стены, а не воздух. Пусть они отберут какую-то часть тепла, зато потом сами начнут его отдавать
А стены нагреются все равно.
Виды
Сегодня распространены всего два вида теплого плинтуса – водяной и электрический. Каждый из них применяется в специфических условиях устройства комнат и обстановки самой квартиры. Стоит рассмотреть каждый из видов подробно.
Водяной
Этот вариант установки встречается довольно часто – его можно увидеть в интерьере некоторых современных жилых зданий, офисных помещений, даже торговых центров. Стоит отметить, что водяной тип теплого плинтуса получил широкое распространение во многих западных странах. Такой интерес обусловлен такими факторами, как: простота использования и невысокие требования к обслуживанию. Водяной теплый плинтус представляет собой внешне металлическую панель или коробку, внутри которой размещается отопительный или греющий модуль с мини-трубками для подачи воды и прогрева. Внешняя или тыльная сторона устройства также оснащается металлической панелью, которая уже предназначена для защиты самой стены от высоких температур.
Такой способ подключения техниками называется лучевым. Отличием этого вида теплого плинтуса от электрического является широкий спектр возможных установок в интерьере. Водяной теплый плинтус можно монтировать на мансардах, лоджиях, даже на балконе, при этом эффективность обогрева не уменьшается, а затраты на энергию остаются сравнительно небольшими. Еще одной особенностью именно водяного типа является быстрота прогрева воздуха, так как физические свойства воды позволяют беспрепятственно передавать по трубам даже самые горячие потоки. Однако необходимо постоянно следить за уровнем температуры в котельных.
Электрический
Если водяную разновидность теплого плинтуса ценят за быстрый нагрев и простоту обслуживания, электрический тип распространен благодаря следующим характеристикам:
- легкость монтажных работ – в отличие от водяного типа электрический устанавливается на месте, процесс установки простой и быстрый, ведь достаточно закрепить обогревательные панели на стену;
- наличие более совершенных систем теплорегуляции – большинство моделей водяных плинтусов не оснащены специальными приборами для измерения температуры – для этого достаточно следить за средним уровнем воды в котельных. Электрический же тип часто оснащается специализированными термостатами, которые похожи на обычные термометры. Термостаты могут работать как автоматически, так и могут быть отрегулированы вручную, а их работа направлена на оптимизацию затрат энергии.
Здесь же стоит отметить и отрицательные моменты использования такого плинтуса:
- большой расход энергии – при использовании любой техники с электропитанием встает вопрос о денежных затратах. Электрический тип, к сожалению, даже при наличии термостатов потребляет большое количество энергии;
- монтаж электрического типа намного проще, однако, сам процесс подключения может вызывать некоторые трудности – это подготовка именно выделенной линии с правильным номиналом;
- один из потенциальных минусов для многих покупателей – это наличие электропитания. Вероятность повреждения проводки и возникновения пожара крайне мала, однако, для некоторых это является определяющим фактором при определенных условиях эксплуатации.
Если покупателю больше понравилась именно водяная разновидность, то не стоит отчаиваться и думать, что эти виды различаются по внешним признакам.
Кроме наличия клемм или креплений проводов к электрическому питанию, эти разновидности внешне абсолютно схожи. Стоит отметить и такой вид плинтусного оборудования, как инфракрасный теплый плинтус. Особенность данного вида заключается в использовании специальной пленочной ленты, которая под воздействием высоких температур нагревается и становится своеобразным источником инфракрасного излучения, что обеспечивает дополнительный и качественный прогрев помещения.
За и против тёплого инфракрасного электрического плинтуса
Как каждая отопительная система, электроплинтус имеет свои преимущества и недостатки.
- Стены в комнате, где установлено такое отопление, никогда не покроются грибком и плесенью. Этот эффект особенно важен для угловых квартир, у которых две стены выходят на улицу.
- Комната прогревается равномерно. Разница в температуре пола и потолка – всего дин градус.
- Значительно экономится площадь помещения. Стены освобождены от громоздких радиаторов.
- Экономичное потребление электроэнергии и высокий коэффициент полезного действия отопительной системы. Электроплинтус потребляет всего полкиловатта на два с половиной метра батареи.
- Устройство считается электро и пожаробезопасным. Его можно устанавливать в деревянных домах.
- Греющий электрический плинтус можно установить не только в комнате, но и на застеклённой террасе, в зимнем саду, теплице или на балконе.
- Установка такого отопителя не требует особых навыков и под силу начинающему мастеру.
- Простое обслуживание и надёжность устройства.
Преимущества теплого плинтуса перед обычной системой обогрева
Таким образом, обогрев помещения с помощью электроплинтуса имеет много преимуществ по сравнению с более привычными системами. Но есть в этой бочке мёда и своя ложка дёгтя. Подобные устройства нельзя устанавливать в помещениях с высокой влажностью. В ванной комнате, кухне или банном помещении существует риск короткого замыкания такого прибора.
Ещё один нюанс – стоимость этого устройства. Нельзя сказать, что цена электрического тёплого плинтуса меньше, чем стоимость составляющих традиционной системы. Но стоит помнить, что все современные высокоэффективные энергосберегающие устройства не дешёвые
Виды электрических плинтусов
Вопрос стоимости является одним из главных, который волнует покупателей электрических плинтусных конвекторов не только в Москве. Цены на них в значительной степени зависят от типа конструкции. На сегодняшний день плинтусные конвекторы выпускаются в двух вариантах:
- Электрический. В нём используются сухие элементы нагрева, устанавливаемые в медных трубках. Подобная конструкция обеспечивает более эффективный и безопасный нагрев помещения. Чтобы подключить подобную систему, в помещение придётся проложить мощную электропроводку. При необходимости можно добиться более экономного режима работы, если дополнительно установить терморегулятор.
- Водяной. Основным рабочим элементом выступает отопительный котел. По принципу работы подобная система очень напоминает стандартную схему с радиаторами.
Системы подобного типа могут применяться в качестве основного прибора отопления.
В состав водяной системы входят следующие элементы:
- радиатор, выполненный в виде короба с находящимся внутри его теплообменником;
- распределительный коллектор, в котором установлены две магистрали, обеспечивающие подачу и возврат теплоносителя;
- комплект пластиковых трубок. Их устанавливают таким образом, чтобы деталь с меньшим диаметром находилась в более широкой.
Электрический теплый плинтус: цена на изделия и установку
Нельзя сказать, что электрический теплый плинтус – это дешевое удовольствие. Минимальная стоимость подобного изделия будет составлять около 12,5 тыс. рублей. И это при условии, что мощность обогрева будет составлять всего 500Вт, а площадь, которую будет охватывать такой плинтус, составит не более 8 м².
Более мощные и качественные варианты плинтуса обойдутся вам порядка 20-25 тыс. рублей. Однако их мощность составит уже 1000Вт, а охватываемая площадь будет 15 м².
Для обогрева помещения площадью до 8 кв.м. потребуется электроплинтус мощностью 500Вт
Если вы все еще не уверены, стоит ли приобретать такую необычную отопительную систему, полезно будет ознакомиться с ценами, отзывами. Электрический теплый плинтус – это новый и современный товар, использование которого широко обсуждается, что позволит вам получить исчерпывающую информацию обо всех его свойствах и характеристиках.
Подводя итог, можно сказать, что, как утверждают многочисленные отзывы, цена теплого электрического плинтуса совсем невысокая, если учесть все его положительные характеристики, а также способность полностью заменять традиционные системы отопления. Кроме того, такой элемент отлично впишется в любой интерьер, ведь цвет, форма и фактура корпуса могут быть совершенно любыми, и подбираются исключительно исходя из ваших личных предпочтений.
https://youtube.com/watch?v=CK1k58o3gJw
Установка теплого плинтуса — электрический и водяной вариант подключения.
Многие в последнее время активно задумываются о монтаже в своем доме или квартире такого источника отопления, как теплый плинтус.
Если вы уже определились с этим вопросом и однозначно для себя приняли решение, что теплому плинтусу быть, давайте рассмотрим два способа монтажа подобного источника тепла:
- электрический вариант
- жидкостный (на воде или незамерзающей жидкости)
Для тех, кто до сих пор сомневается, насколько выгодно такое отопление, стоит ли оно своих денег и зачем оно вообще нужно, читайте отдельную статью.
В первую очередь рассмотрим электрический вариант теплого плинтуса. Пошагово пройдемся по всем этапам монтажа на примере наиболее распространенной и зарекомендовавшей себя с лучшей стороны модели – Mr.Tektum (Мистер Тектум).
Какие материалы для этого нужны? Главный элемент всей системы – греющий модуль.
Он состоит из двух труб диаметром 13мм, на которые сверху запрессованы ламели – латунные пластины. В сборе получается некое подобие радиатора.
Стандартная длина одного модуля около 2,5м. В нижнюю трубку вставляется трубчатый сухой ТЭН.
В зависимости от длины модуля можно подобрать и разную длину тэнов – от 0,7м (140Вт) до 2,5м (500Вт).
В верхней закладывается трехжильный термостойкий медный кабель с силиконовой изоляцией. Оболочка такого выдерживает нагрев до 200 градусов.
- держатели для греющего модуля
Они бывают двух видов: шириной 3см для стыковки профиля и 2см (монтируется по всей длине плинтуса).
- пластиковые клинья
Необходимы, чтобы модуль плотно фиксировался и не болтался на своем месте.
- декоративные пластиковые уголки, накладки и наконечники
- шурупы-саморезы+заглушки для их шляпок
- алюминиевая лента на клеющей основе шириной 64мм
- лента из вспененного полиэтилена теплоизоляционная – 110мм
Все электрические соединения необходимо будет заизолировать термоусадочными трубками.
Места подключения проводов закрываются пластиковыми коробами.
- комнатный термостат для регулировки температуры
В принципе это все материалы для покупки. Далее переходим к подготовительным работам.
На этой стадии к полу закрепляете нижнюю планку. Сделать это можно как на саморезы, так и на клей.
Далее на стену наклеивается теплоизоляционная лента.
Ширину ленты подбирайте таким образом, чтобы она была больше ширины греющего модуля. После поклейки ленты монтируется верхняя кромочная планка.
Для этого с одного края вставляете в нее уголок, а затем крепежные кронштейны. Саморезами притягиваете кронштейны к стене.
При этом следите, чтобы нижняя часть кронштейна уперлась в нижнюю планку, а не висела в воздухе.
Шляпки саморезов не должны выступать наружу, утапливайте их полностью в посадочном месте.
После затяжки нижняя часть кронштейна может быть удалена. Она необходима только для точного позиционирования верхней планки, чтобы та шла строго параллельно нижней.
Шаг установки кронштейнов – 50см друг от друга.
Широкие кронштейны (3см) монтируются только в местах стыковки наружного профиля.
Подготовительные работы на этом закончены, переходим к самим греющим модулям.
Замеряете расстояние вдоль стен и отрезаете ножовкой по металлу модули требуемой длины.
Чтобы освободить концы трубок, пассатижами выломайте несколько ламелей по краям. Они не припаяны, а просто напрессованы.
В нижнюю трубку вставляется ТЭН. Перед этим его вручную требуется немного изогнуть, придав волнообразную форму.
Таким образом он не будет болтаться в трубке и плотно займет свое место.
В верхнюю часть закладывается электрический кабель из термоустойчивого силикона. Обязательно оставляйте его с запасом по краям около 15см для соединения и подключения проводов.
Для надежного контакта на жилах проводов опрессовываете наконечники.
Кабель используется трехжильный, медный. Сечение подбирайте исходя из общей мощности всех модулей в одном контуре. Кабелем сечением 1,5мм2 можно подключать греющие модули общей мощностью до 5кВт.
Подключение всех ТЭНов в цепочке осуществляется по параллельной схеме. На каждый тэн с одной стороны заводится фаза, с другой ноль.
Контакты затягиваются под гайку, шайбу и гравер.
В итоге на одном тэне с каждой из сторон, если это не конечный или начальный модуль, будет по два провода. Фаза пришла с одного кабеля – фаза ушла дальше. Ноль пришел – ноль ушел.
Не забывайте про третий проводник – заземление. Под него предусмотрено специальное место.
После сборки схемы все стыки и места соединения изолируются термоусадочной трубкой.
Поверх мест подключения проводов одевается защитный короб.
Далее кабель необходимо подключить к терморегулятору и запитать все это дело от эл.сети 220В.
Подключение термостата
Далее кабель необходимо подключить к терморегулятору и запитать все это дело от эл.сети 220В.
Терморегуляторы могут быть:
встраиваемые (под монтажную коробку)
накладные
Температура контролируется датчиком термопары, который изменяет свое сопротивление при нагреве. Для корректной работы датчик требуется разместить подальше от источника тепла.
По завершении монтажа греющие модули нужно закрыть. Для этого на внутреннюю сторону плинтуса наклеивается термоотражающая лента.
После чего данная планка одевается на верхние крючки кронштейнов, а на нижних с усилием защелкивается.
Торцы и углы закрываются заглушками.
Если вы хотите жестко зафиксировать внешнюю планку, это можно сделать через саморезы. На поверхности имеются специальные продольные риски под них.
Саморезы при вкручивании будут заходить в зубчатую прорезь кронштейна.
Поверх шляпок саморезов одеваются пластиковые заглушки.
Для запуска системы обогрева в работу, достаточно включить терморегулятор и убедиться в равномерном прогреве плинтуса по всей комнате.
