Теплые водяные полы на деревянный пол: особенности укладки системы на деревянное основание

Особенности тёплых полов

В первую очередь, отметим в двух словах преимущества, которые даёт напольный обогрев помещения, чтобы понять, стоит ли применять такую технологию в своём доме.

Комфорт и экономичность

Самая комфортная температура в 1 – 1,5 м от пола

Прежде всего, подобная система обогрева позволяет равномерно прогреть всю площадь комнаты, чего невозможно достичь при использовании настенных отопительных радиаторов.

Поскольку греющий элемент располагается в самой нижней части помещения, наиболее комфортная температура достигается в 1 – 1,5 м от пола.

То есть в той зоне, где обычно и располагаются обитатели дома, что позволяет сделать свой пол более уютным.

Самая комфортная температура до 35 градусов

Поэтому для создания удобной температуры в нижней, «обитаемой», части комнаты необходимо разогреть настенные радиаторы до 60 – 80 градусов.

Установка напольных обогревательных систем делает расходы тепловой энергии более эффективными, поскольку их рабочая температура составляет не более 25 – 35 градусов. Этого вполне достаточно для создания в помещении комфортных условий и значительных снижений затрат на отопление.

Напольная система обогрева в частном доме

Для применения отопления необходимо, чтобы полы в доме были бетонные

Но, несмотря на все преимущества системы напольного отопления, они имеют одну особенность, часто ограничивающую область их применения – при их монтаже обычно применяется бетонная стяжка. Последняя особенность не позволяет использовать технологию «тёплый пол» на деревянном полу.

Дело в том, что при заливке бетонной стяжки толщиной 3 – 5 см на деревянные конструкции будет давить от 100 до 200 кг дополнительного веса на каждый кв. м. Поскольку дерево – полы и лаги – не рассчитаны на подобную нагрузку, то применение подобных технологий в деревянном доме с деревянными перекрытиями невозможно.

В связи с этим бетонная заливка неизбежно растрескается и потеряет все свои технические качества. Однако сделать деревянный тёплый пол вполне возможно, если применить при монтаже нагревательных элементов особые технологии, о которых скажем чуть позже.

Установка водяного теплого пола на деревянный под ламинат

Видео

Теплый пол под ламинат

Watch this video on YouTube

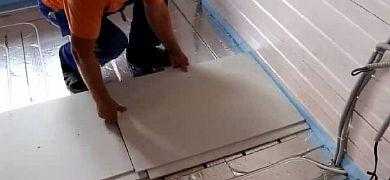

Основание будет создаваться с помощью плит из пенополистирола, обладающих фольгированной поверхностью. Будем считать, что черновой деревянный пол под ламинат изготовлен из ОСП панелей. Монтаж водяного теплого пола на деревянное основание состоит из следующих этапов:

1. Устранение мелкого и крупного строительного и обычного мусора. Необходимо смести мусор веником и пропылесосить.

1. Теперь требуется создать технологический зазор при помощи демпферной ленты. Как правило, при эксплуатации теплого деревянного пола повышение и понижение температуры приводит к изменению формы досок. Чтобы предотвратить повреждение, делается подобный зазор с помощью ленты или подложки для ламината (но толщина должна быть больше – около 8 мм). Лента размещается по всему периметру помещения.

Следующий этап – нанесение слоя монтажной пены, на которую необходимо клеить плиты к основанию

Если ремонт делается своими руками, важно аккуратно нанести пену по всему периметру и небольшое количество в центр

1. Если плита размещается в углу, необходимо вырезать Г-образную форму, подходящую по размерам. При самостоятельной разметке делайте срез примерно на середине плитки, чтобы бороздки на поворотах точно совпали.

1. Подобным образом производится укладка всей поверхности. Уложить трубы теплого пола можно по различным схемам. Представленные на изображении ниже варианты различаются по теплоотдаче, эффективности функционирования и сложности реализации своими руками.

Трубы, по которым подается вода, требуется завести в комнату и осторожно поместить их в каналы. Трубы должны быть плотно зафиксированы. Благодаря форме каналов площадь соприкосновения и плотность соединения увеличиваются

Благодаря форме каналов площадь соприкосновения и плотность соединения увеличиваются.

1. Создается основание под ламинат на деревянный пол. Следует учитывать, что даже при учете высокой плотности листов из пенополистирола, желательно сделать дополнительный слой основы. Если пренебречь этим и прямо на пенополистирольную подложку укладывать линолеум, существенно возрастает опасность поломки трубопровода. Дополнительный слой можно создавать из гипсоволоконных панелей (к примеру, суперпол от производителя Knauf). Они зачастую обладают специальными прорезями, позволяющими объединить все компоненты в единое целое, используя полиуретановую пену. После чего на поверхность водяного пола укладывается тонкая подложка, и можно приступать к размещению ламината.

При выборе типа расположения теплого деревянного пола под ламинат следует ориентироваться на схему.

При самостоятельном монтаже системы обогрева и наличии соответствующего опыта можно самому реализовать более сложную схему (к примеру, двойную змейку).

Теплый пол без бетонной стяжки

Трубы теплого водяного пола обычно размещаются в бетонной стяжке пола. В частном деревянном доме, да и в других домах с деревянными перекрытиями, целесообразно делать теплый пол с водяным контуром отопления без бетонной стяжки. Такой пол часто называют сухим теплым полом.

Элементы сухого теплого пола имеют малый вес и не создают значительных нагрузок на деревянные балки перекрытий. Сухой теплый пол имеет малую высоту. При монтаже пола отсутствуют мокрые процессы по заливке бетонной стяжки, нет необходимости дожидаться 28 дней твердения и сушки бетонной стяжки.

По этим причинам сухой теплый пол выгодно применять как при новом строительстве, так и в существующих домах с перекрытиями по деревянным балкам, с деревянным полом.

О других преимуществах и особенностях теплых полов в частном доме можно прочитать в статье “Нужен ли теплый пол в частном доме”.

Особенностью сухого теплого пола, по сравнению с полом с бетонной стяжкой, является меньшая тепловая мощность. Количество тепла, передаваемое в помещение, не превышает 60-80 Вт/м2 площади пола.

Теплоаккумулирующая способность сухого теплого пола также невелика. Благодаря малой массе, сухой теплый пол быстрее прогревается и реагирует на изменение температуры теплоносителя.

Конструкция сухого теплого пола в деревянном доме приведена на рисунке:

На рисунке:
1    Трубы «теплого пола».
2    Отражатель –распределитель тепла, оцинкованный профнастил.
3    Балки.
4    Утеплитель (пенополистирол, плотность — не менее 25 кг/м3; толщина — не менее 50 мм. или минераловатные плиты);
5    Пароизоляцпя — пергамин, полиэтилен.
6    Черновой пол совместимый с «теплыми полами».
7    Чистовая подшивка потолка.
8    Лента демпферная толщиной не менее 5 мм.
9    Плинтус.
10    Щит перекрытия по черепным брускам.


Если сухой теплый пол делается на междуэтажном перекрытии, то следует уделить внимание звукоизоляции перекрытия от ударного и воздушного шума. О защите перекрытий от шума читайте статьи “Чердачное перекрытие по деревянным балкам” и “Плавающий пол – звукоизоляция междуэтажных перекрытий”

Для защиты от ударного шума черновой пол, поз.6, должен опираться на балки, поз.3, через упругие прокладки.

В качестве чернового пола, поз.6., удобно использовать цементно — стружечные (ЦСП) или гипсо — стружечные влагостойкие (ГСПВ) плиты, .  Сравнительно большая масса и теплопроводность чернового пола из таких плит обеспечит более равномерный нагрев поверхности, будет способствовать аккумуляции тепла, улучшит защиту перекрытия от ударного шума.

Кроме того, ЦСП и ГСПВ не содержат вредных веществ, в отличие от ориентированно – стружечных (ОСП, OSB) и древесно — стружечных плит (ДСП) и фанеры — читайте: “Формальдегид в доме”. Следует учитывать, что при нагревании, выделение смертельно опасного формальдегида из плит ОСП, ДСП и фанеры увеличивается.

Отражатель – распределитель из оцинкованного профнастила позволяет равномерно распределить тепло по всей поверхности пола. Глубина профиля настила должна быть равна диаметру труб теплого пола.

При устройстве теплого пола в цокольном перекрытии пароизоляционную пленку следует уложить поверх слоя утеплителя.

На строительном рынке предлагаются системы сухого теплого пола с водяным или электро обогревом от разных производителей. Такие системы имеют лучшие технические параметры, но они и более дорогие.

Подача горячей воды

В доме должен быть котел для подогрева воды (газовый, угольный, электрический, дровяной и т.д.) с терморегулятором. Контуров отопления у котла лучше сделать два: отдельно для пола, отдельно для остального дома.

Напольные трубы должны размещаться ниже котла. Вода к ним подается через спаренные коллекторы. Один имеет специальные клапаны для ручной регулировки подачи воды для теплого пола, к нему же можно подсоединить автоматический привод.

На втором установлены балансировочные клапаны, его задача обеспечивать равномерность гидравлических контуров. Система оснащается электрическим насосом и контрольным манометром.

Если полы делаются сразу в нескольких комнатах, имеет смысл установить магистральный коллектор и автоматическое регулирование потока.

Нужно следить за температурой воды для пола. Он должен разогреваться не более чем до 30 градусов: если будет теплее, деревянное покрытие начнет пересыхать и растрескиваться.

Крайне желательно установить смесительный узел, он поможет на автомате регулировать температуру в контуре, отвечающем за теплый пол.

Устройство водяного теплого пола на деревянном полу

Если деревянный пол эксплуатировался длительное время, требуется провести ревизию покрытия. Проверяется фактическое состояние всех элементов, при необходимости проводят демонтаж половиц и осмотр лаг. Все испорченные части подлежат замене.

Когда конструкция плохо утеплена к лагам или балкам подводят плитный утеплитель. На теплоизоляцию выкладывают п/э пленку внахлест, по периметру крепят демпферную ленту.

Принципы проектирования:

• самой простой схемой укладки теплого водяного пола на деревянном основании является змейка;
• на плане, соответствующем габаритам помещения, отмечается место для прокладки труб;
• вычерчивается место монтажа регулировочного оборудования;
• определяется размещение направляющих с заданным шагом;
• расстояние может варьироваться в пределах 150-300 мм;
• рекомендовано использовать гофрированные трубы, d 16-17 мм;
• исходя из этого, определяют размеры реек.

На этом этапе рекомендовано рассчитать тепловые потери и гидравлическое сопротивление, что позволит выявить оптимальный диаметр труб и шаг их укладки для конкретных условий. Выше приведены средние значения.

Общие требования к монтажу

Укладка проводится только на ровное основание. Использование насосного оборудования обеспечит полноценную циркуляцию воды. Если пренебречь утеплением, система потеряет эффективность. Спектр работ – это сложный и трудоемкий процесс, который лучше доверить профессионалам.

Выбирая деревянный настил для финишного покрытия следует обращать внимание на его маркировку, где должна быть указана возможность такого монтажа

Монтаж водяного теплого пола на деревянный пол реализуется следующим образом:

• согласно проекту, на черновой пол устанавливаются направляющие. Крепеж реализуется саморезами;
• в зонах поворота труб углы досок округляют;
• по периметру монтируется демпферная лента;
• на основание укладывается отражающий слой рулонной фольги (50 мкрн);
• в каналы, сформированные направляющими, выкладывают теплораспределительные пластины;
• устанавливается система трубопроводов. Крепеж осуществляется металлическими пластинами;
• система подключается к отопительному контуру и опрессовывается.

Если теплый пол находится в работоспособном состоянии выкладывают напольное покрытие. Пол линолеум или кафель выкладывают специальную подложку или плиты ЦСП, не содержащие формальдегид.

Каркасный дом на сваях

Фундамент может быть выполнен из свай. В этом случае основание хорошо продувается. Чтобы пол в доме был утеплён, на обрешётку укладывают 4-5 слоёв теплоизоляционного материала.

«Тёплый пол» в каркасном доме на сваях монтируют из жидкостной магистрали или из электрических элементов, но необходимо подготовить основание для системы отопления. Какую методику монтажа используют для каркасного дома?

Бетонное основание

На форумах обсуждают систему отопления в доме на сваях. Рекомендуют поднять каркас, выполнить ленточный фундамент, обрешётку и установить каркас на изменённое основание.

Споры возникают из-за того, что все системы «тёплого пола» эффективно функционируют, если их уложить на стяжку и закрыть бетоном, но есть риск, что деревянный каркас не выдержит большой нагрузки, будет провисать, деформироваться. Есть опасность, что обрешётка сломается. Какие рекомендации дают строители?

• Лаги на сваи укладывают на расстоянии 1,7-2 м. Длина составляет 6-8 м. Специалисты советуют сделать шаг укладки лагов меньше, не более 1,5 м, использовать короткие бруски до 4 м. В этом случае обрешётка получится крепче. Есть вероятность, что она выдержит нагрузку бетонного покрытия.
• Для утепления фундамента, кроме минеральных изоляций использовать дополнительно плиты из пенополистирола и экструдированного пенополистирола. Материалы лёгкие, не утяжелят фундамент. Общая толщина изоляции может составить до 1 м.
• На лаги, обрешётку и утеплитель укладывают рулонный гидроизоляционный материал на битумной основе. Он не только защитит все слои утеплителя от влаги, но и от ветра, что снизит охлаждение основания для «тёплого пола».
• Глубина черновой стяжки невысокая 4-5 см. Чистовое покрытие 5-8 см.

На бетонную поверхность, в качестве основного обогрева используют жидкостную магистраль. Для дополнительного подогрева отдельных небольших помещений устанавливают электрические системы.

На форумах предлагают укладывать «тёплый пол» на лаги. Данную методику часто используют в деревянном доме. Нагревательные системы монтируют без стяжки.

Деревянное основание

Пол утепляют комбинированными материалами, минеральной ватой и полистирольными плитами. Обязательно делают засыпку из керамзита. Выполняют гидроизоляционные мероприятия. Делают черновую деревянную обрешётку.

• На обрешётку укладывают листы ГВЛ. Поверхность выравнивают.
• На листы устанавливают металлические термораспределяющие пластины. Из них формируют контур для труб или для кабеля.
• Жидкостную магистраль подсоединяют к коммуникационной гребёнке. Кабель подключают к терморегулятору.
• Для кабельных или карбоновых матов укладывают отражающий экран.
• Нагревательные элементы закрывают чистовой обрешёткой. На ней уже формируют облицовку пола. Это может быть ламинат, паркет или оставляют вагонку.

«Тёплый пол» в деревянном каркасном доме укладывают не только на лаги, но и на доски. В них проделывают штробы, располагают фольгированный материал. В штробах размещают водяную или кабельную магистраль.

Маты не используют. Хорошим вариантом для напольного обогрева является термоплёнка, но её рекомендуют устанавливать только в качестве дополнительного обогрева.

Систему напольного отопления давно используют в загородных домах. При расчётах учитывают не только площадь помещения, но и разновидность фундамента. В каркасном доме на сваях тщательно утепляют черновое основание, изолируют его от влаги.

В деревянном коттедже стяжку выполняют сухим способом; нагревательные системы монтируют на досках, на поверхности из листов ГВЛ, которые укладывают между лагами.

YouTube responded with an error: Daily Limit Exceeded. The quota will be reset at midnight Pacific Time (PT). You may monitor your quota usage and adjust limits in the API Console: https://console.developers.google.com/apis/api/youtube.googleapis.com/quotas?project=268921522881

Укладка бетона на грунт

Определившись с уровнем пола, нужно сделать метки при помощи шнура, обвязанного на колышках – шнур будет своего рода мерилом, до которого дойдет бетонное основание (примерно 10 см). Далее грунт присыпается слоем гравия, так, чтобы гравий оказался вровень с колышками, которые затем извлекаются. Поверх гравийного слоя присыпается песок, утрамбовывается слой.

Теперь нужно сделать слой гидроизоляции – берется обычная полиэтиленовая пленка (можно самую толстую), и настилается на песок таким образом, чтобы края ее были выше уровня будущего бетонного пола.

После гидроизоляции нужно залить бетоном уже подготовленное основание, разровнять его, и накрыть раствор пленкой – для более скорого созревания, однако, не забывая периодически увлажнять пол. Бетонную конструкцию не трогают примерно месяц – это время необходимо для того, чтобы бетон набрал необходимый уровень прочности. После месяца «выдержки» на бетонную поверхность наносится жидкий цемент для устройства стяжки.

В зимние месяцы из-за холода в помещении может наблюдаться низкая температура. Поэтому следует сразу задуматься и о теплых полах – электрических или водяных. В любом случае, при сооружении конструкции толщина напольного покрытия не должна быть больше 25 мм – поэтому в качестве отделки отлично подходит и керамическая плитка, и ламинат, и линолеум.

Если говорить про водяной теплый полв деревянном доме, то его можно смонтировать в цементной стяжке либо системой настилаемого теплого пола. В первом случае конструкция системы водяного теплого пола будет следующей:

Система водяного отопления на бетонном основании будет не просто уместна, а необходима в таких помещениях, как, к примеру, ванная или детская комната.

А если вам хочется устроить электрический теплый пол – это сделать еще проще. Его также можно смонтировать и по лагам, и по стяжке. Электрический по стяжке монтируется таким же образом, как и водяной, а по лагам – с устройством воздушной прослойки.

В этом случае кабель также нужно разложить по арматурной сетке, размер ячеек которой не превышает 50 х 50 мм, закрепленной на лагах. В этих же лагах следует пропилить зазоры (высота зазоров примерно 50 мм) с шагом 50 мм, которые будут заизолированы фольгой. А сам нагревательный кабель прокладывается в этих зазорах, пересекая лаги, так же, как и металлическая арматурная сетка.

Ну, вот и пришло время заканчивать статью. Весь материал, которым я хотела поделиться – рассмотрен. Надеюсь, он Вам будет полезен, и вы будете им пользоваться при необходимости уложить теплый деревянный пол своими руками Совершенствуйтесь в собственных практических навыках и получайте все новые знания, как говорят: «Учиться никогда не поздно!» На этом все, спасибо за внимания, удачного и легкого ремонта!

Устройство водяного пола под плитку

Водяной тёплый пол под плитку состоит из нескольких слоёв. «Пирог» выглядит следующим образом:

• Гидроизоляционный слой — он выбирается от способа монтажа. Если на грунт — полиэтилен или рубероид. На стяжку — специальный материал с мембранным слоем.
• Теплоизоляция — рекомендован плотный пенополистирол.
• Отражатель — фольгированная прослойка, вместо неё можно использовать металлические пластины с каналами для контура.

• Трубы — основная часть конструкции. По ним движется нагретый теплоноситель.
• Основание — по технологии, требуется сплошная поверхность. Лучший вариант — бетонная стяжка. Если монтаж осуществляется «сухим» способом, то в качестве настила под кафель можно использовать: древесину, фанеру или гипсокартон.
• Финишное покрытие — плитка.

Кроме того, устройство оборудуется котлом для нагрева воды, распределительным узлом и насосом.

К выбору материала для каждого слоя тёплого пола следует подходить серьезно, ведь это влияет на толщину «пирога».

Усложненный способ

Описанная выше система становится более эффективной, но и сложнее в укладке за счет увеличения количества функциональных элементов.

Начинается все также с теплоизоляционного слоя, но сверху его покрывают алюминиевой фольгой. Использование данного материала повышает степень отражения тепла, что обуславливает концентрацию выделяемого тепла и направление его в помещение. Если не удается покрыть всю поверхность единым листом фольги, то потребуется дополнительно использовать двухстороннюю клеящуюся теплоизоляционную ленту, чтобы соединять нарезанные куски.

Далее укладывается металлическая сетка, используемая обычно для армирования стяжки по деревянным лагам, чтобы упрочнить создаваемую конструкцию. Современный теплый водяной пол по деревянным лагам подразумевает использование не только труб, но и нагревательного кабеля. Использование данного элемента в комплексе с полиэтиленовыми трубами является высокоэффективным. Нагревать такой отопительный контур можно гораздо выше той температуры, которую имеет теплоноситель в основной отопительной системе дома. Также иногда делают теплый пол по грунту в частном доме, что является достаточно неплохим вариантом.

Автономный контроль температуры теплоносителя в отопительном контуре теплого пола осуществляется при помощи собственного датчика, устанавливаемого в гофрированную трубку и подключаемого в специально отведенном месте. Помимо этого в общей системе отопления имеется целый ряд разнообразных датчиков. Они касаются не только теплого пола, но и основного отопительного контура.

Трубы для теплого пола

Это одна из важных позиций, когда дело касается обустройства водяного теплого пола по деревянным основаниям. Рынок сегодня предлагает достаточно широкий ассортимент материалов — от металлических труб до пластиковых. К металлическим можно отнести медные изделия и из нержавеющей стали. Отличный вариант, но очень дорогой. Скорее всего, поэтому оба варианта сегодня редко рассматриваются потребителями.

А вот пластиковые трубы – это для многих идеальное решение. Здесь три основных вида:

• Из металлопластика.
• Из полипропилена.
• Из сшитого полиэтилена.

Пластиковые трубы

Какой материал лучше? Этот вопрос сегодня волнует всех потребителей. Скажем так — не стоит выделять какой-то материал из всех остальных. Все три модели обладают великолепными характеристиками и большим сроком эксплуатации — до 50 лет. Они выдерживают температуру до +95С и давление до 25 атм.

Но многие специалисты сегодня выбирают третью позицию. Почему? Все дело в удобстве проведения монтажных работ. По сути, труба из сшитого полиэтилена – это своеобразный шланг, который продается в бухтах длиной до 200 м. Так в чем же удобство? Просто из такой длины можно вырезать участки разных размеров, создавая на полу бесстыковочную конструкцию. А вы сами понимаете, что чем меньше соединений, тем выше качество контура — снижается количество мест, где может произойти протечка теплоносителя.

Устройство пола

Весь процесс устройства теплого деревянного пола, можно условно разбить на следующие этапы:

• Составление проекта.
• Подготовительные работы.
• Сборка и последующее тестирование отопительного трубопровода.
• Финишные работы (укладка чистовых напольных покрытий).

Проект

Перед началом любых работ, нужно составить детальный проект и выполнить все нужные расчеты. Это возможно сделать самостоятельно, изучив значительные объемы информации, можно заказать индивидуальный проект или подобрать подходящий, из разработанных ранее.

Проект включает в себя:

• Детальный чертеж (схему).
• Расчет тепловых потерь для каждого помещения.
• Расчет количества тепла, которое должно поступать в каждое помещение.
• Сопротивление трубопровода отопительной системы.
• Расчет шага укладки трубопровода, в зависимости от теплопотерь каждого помещения.
• Количество расходных материалов, которые могут понадобиться в ходе выполнения работ.

После того как проект составлен и выполнены все необходимые расчеты можно переходить к следующему этапу.

Пирог деревянного пола

Подготовительные работы

Включают в себя все необходимые работы вплоть до укладки труб. Начинать следует с расстановки лаг. Расстояние между ними не должно превышать 60 см.

Перед монтированием, деревянные лаги, необходимо обработать противогрибковыми и антисептическими растворами. Чтобы исключить возможность появления древесного жучка, недопустимо оставлять на любых деревянных изделиях фрагменты коры.

Между лагами на пароизоляционную пленку нужно уложить теплоизоляционный материал (минеральная вата, пенопласт, пеноизол, и т. д.). Толщина утеплителя зависит от высоты лаги, но, в основном, не превышает 100 мм.

Следующий шаг – это укладка чернового пола, функция которого, с одной стороны обеспечить равномерное распределение нагрузки на лаги, для уменьшения их деформации (если они используются в качестве перекрытия). С другой стороны, исключит возможное деформирование чистового пола, обеспечив необходимую жесткость.

Черновой пол, как правило, делают из какого-либо листового материала или из строганых досок. Толщина этого пола зависит от расстояния между лагами, способов укладки и материала, используемого для последующих слоев.

Дальнейшие действия полностью зависят от того какой выбран вид теплого пола.

Модульный вариант

• На черновой пол монтируются модули, делается это как правило шурупами или гвоздями, иногда дополнительно используют клей.
• В пазы модулей вставляются металлические пластины для теплоотражения, если это предусмотрено конструкцией модуля (вместо пластин иногда используют специальную фольгу).
• Когда все готово укладывают теплопроводящий водный контур.

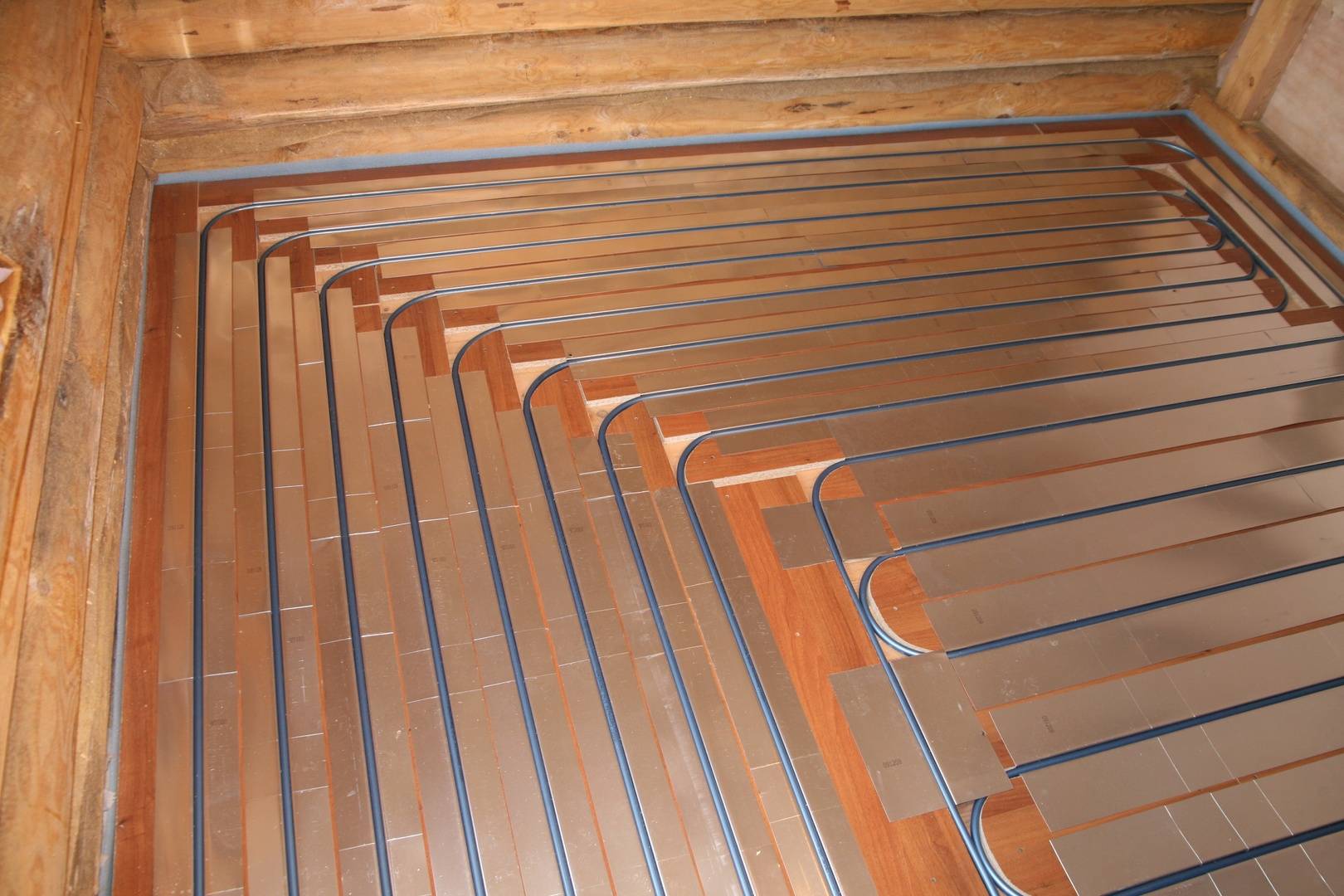

Теплый водный пол на реечной основе

• Согласно проекту, подготавливаются рейки необходимой ширины и толщины. Толщина рейки зависит от труб, которые будут использоваться. Наиболее подходящая для жилых помещений наружная толщина трубы –16 мм. Рейки должны быть на несколько миллиметров толще, чем труба, чтобы не возникало лишних сложностей при монтаже. Ширина доски колеблется в пределах 100 – 200 мм и зависит от количества тепла, требуемого в каждом конкретном помещении, или его участке.
• Подготовленные соответствующим образом рейки, прикручивают шурупами к черновому полу, руководствуясь заранее разработанным проектом.
• В получившиеся после монтажа реек пазы, укладывают теплоотражающие пластины или фольгу.
• Далее можно делать разводку тепловых контуров.

Чаще всего, для изготовления реек используют листы ламинированного ДСП. Его режут на полосы, соответствующего размера, после чего углы на некоторых полосах скругляют, для удобства укладки трубопровода.

Схема устройства теплого водяного пола

Смешанный вариант укладки

Если в помещении уложен деревянный пол из досок и появилась надобность сделать его теплым, это можно сделать смешанным способом. Для этого необходимо сначала снять половую доску. Затем при помощи фрезерной машины или станка в ней, в соответствующих местах, делаются пазы.

После чего доска крепится обратно, а недостающие пазы выбираются уже непосредственно на полу. В пазы монтируются теплоотражающие пластины, в которые потом укладывается водный контур.

Подключение и тестовый запуск

После того, как трубы уложены и подключены, а также проведены другие необходимые работы, следует сделать тестовый запуск отопительной системы и дать ей поработать некоторое время на критических нагрузках (в допустимых пределах).
