Как сделать тепловой насос для отопления дома своими руками: принцип работы и схемы сборки

Теполовой насос для отопления: принцип работы и преимущества использования

Тепловой насос — хорошая альтернатива традиционному отоплению частного дома. Прибор, используемый в течение 30 лет в странах Запада, в России еще является новинкой. Препятствием для его широкого использования являются два фактора: высокая стоимость и недостаток сведений о тепловых насосах, их преимуществах и принципах работы. Показателем практичности геотермальной системы отопления служит ее популярность на Западе. Так, тепловыми насосами в Швеции и Норвегии отапливаются около 95% домов. Предлагаем вам подробнее ознакомиться с устройством и принципами работы этого теплового оборудования, за которым, непременно, будущее.

Конструкция теплового насоса бытового уровня

Понять принцип действия теплового насоса гораздо проще, если познакомиться с основными элементами его конструкции. Их всего три:

1. Грунтовый контур.
2.  Преобразовательный контур.

3.  Контур отопления.

Самая простая конструктивно и самая сложная в реализации — грунтовая часть теплового насоса. Она представляет собой систему труб, в которых протекает антифриз — любая незамерзающая жидкость. Причем, размещен грунтовый контур может быть как в земле, так и в водоеме. После этого теплоноситель попадает в испаритель, где прогревает фреон. При воздействии температуры и низкого давления фреон нагревается, превращается в газ, а в газообразном состоянии он поступает в конденсатор, где и передает свое тепло на внутреннюю систему отопления дома. Хладагент остывает и снова поступает обратно в систему в жидком состоянии.

Напоминает работу холодильника, не правда ли? Только холодильник работает с точностью до наоборот. В летнее время тепловой насос тоже может служить кондиционером без изменения конструкции и охлаждать помещение в жаркие дни. В результате мы имеем только эксплуатационные расходы, которые необходимы для работы насоса, мощность которого в бытовых условиях не превышает 1 кВт.

Как выполнить расчет оборудования?

При расчете мощности теплового насоса в первую очередь необходимо ориентироваться на уровень теплопотерь в своем жилище. Естественно, перед тем как устраивать в жилище такую систему отопления, необходимо провести работы по теплоизоляции дома. Утеплить следует не только стены и пол, но и крышу и окна.

• Если помещение не утеплено, что особенно характерно для старых строений, то при расчете мощности нужно исходить и следующей нормы: 75 ватт на 1 квадратный метр.
• Для новых построек, которые уже имеют в конструкциях теплоизоляционный слой, нужно ориентироваться на следующую норму: 50 ватт на один квадратный метр.
• Для сооружений, которые были возведены с применением специальных технологий, норма составляет 30 ватт на один квадратный метр.

Оптимально, если такая система отопления закладывается еще на стадии проектирования здания. Это позволит создать систему отопления, которая обеспечивает наиболее эффективный обогрев помещений строения в зимний период.

Практический опыт показывает, что лучший вариант отопительной системы на основе теплового насоса – водяной теплый пол

При его устройстве во внимание необходимо принимать тип напольного покрытия. Керамическая плитка является идеальным материалом для оформления напольного пола

А вот ковры, ламинат и паркет обладают низкой теплопроводностью, Поэтому при использовании подобной системы температура воды должна быть выше 8 градусов.

Принцип работы теплового насоса

Состоит устройство из узла забора тепловой энергии, узла распределения его и собственно теплового насоса. Тепловой насос своими руками можно собрать из компрессора (с питанием от сети 220 В), дроссельного клапана, испарителя и конденсатора. По сути, тепловой насос напоминает холодильник, в котором тепло передается в систему отопления, а не в окружающую среду.

Принцип работы устройства состоит в следующем:

• Незамерзающая смесь поступает в коллектор, отбирает тепло и затем передает ее к насосу.
• В испарителе тепловая энергия поглощается хладагентом (вещество характеризуется низкой температурой кипения), в результате закипания которого образуется пар.
• Компрессор сжимает пар, увеличивая его давление и температуру.
• Тепло поступает через конденсатор в систему труб и радиаторов домашнего отопления.
• Хладагент отдает оставшееся тепло и, конденсируясь, поступает в жидком состоянии в коллектор.
• Процесс циклически повторяется.

Безопасность и экологичность прежде всего

Отопление с помощью описанных в данной статье насосов является одним из наиболее экологических методов. Обусловлено это по большей части сокращением выбросов в атмосферу углекислых газов, а также сбережением невосстанавливаемых энергоресурсов. Кстати, в нашем случае используются возобновляемые ресурсы, поэтому бояться, что тепло вдруг закончится, не стоит. Благодаря использованию вещества, кипящего при низких температурах, появилась возможность реализовать обратный термодинамический цикл и при меньших затратах энергии получать достаточное количество тепла в дом. Что касается пожаробезопасности, то тут и так все понятно. Нет вероятности утечки газа или мазута, взрыва, нет опасных мест для хранения горючих материалов и многое другое. В этом плане тепловые насосы очень хороши.

2 Как сделать и установить тепловой насос своими руками?

Тепловой насос своими руками изготовить вполне реально, однако для этого необходимо найти хороший компрессор.

Сделать это можно, заглянув к какому-то местному мастеру по ремонту бытовой техники, где распотрошив старый кондиционер, вы за небольшую сумму получите вполне качественный компрессор (их ресурс работы намного больше, чем среднестатистический срок жизни кондиционеров).

В качестве конденсатора можно использовать бак из нержавейки, ориентировочно на 100 литров. А для контура, по которому будет циркулировать теплообменник, отлично подойдут тонкие медные сантехнические трубки.

Тепловой насос своими руками – этапы изготовления:

1. С помощью уголка, либо L-образных кронштейнов крепим компрессор к стене в том месте, где будет размещаться тепловой насос.
2. Далее, из медных трубок делаем змеевик – обматываем их вокруг цилиндра подходящей формы. Следите за тем, чтобы шаг намотки по всем змеевику был идентичен.
3. Бак разрезается на две части, внутрь вставляется змеевик, после чего бак сваривается обратно. При этом в нём создается несколько резьбовых входных отверстий – сверху и снизу, через которые наружу выводятся крайние трубки змеевика.
4. В качестве испарителя используем обычную пластиковую бочку, в которую заводятся трубы внутреннего контура (либо любую другую емкость, объем которой идентичен конденсаторному баку).
5. Для транспортировки прогретой воды используются обычные ПВХ трубы.

Обмотка для самодельного теплового насоса из стали

Для заправки системы фреоном рекомендуется обратиться к специалисту.

Чтобы сделать тепловой насос Френетта своими руками нам необходимо обзавестись такими материалами:

• Стальной цилиндр (диаметр выбирайте исходя из мощности насоса, которая необходима вам для отопления: чем больше рабочая поверхность – тем более эффективным будет устройство);
• Стальные диски, с диаметром на 5-10% меньше, чем диаметр цилиндра;
• Электродвигатель (лучше всего изначально подбирать привод с удлиненным валом, так как на него будут устанавливаться диски);
• Теплообменник – любое техническое масло.

От количества оборотов, которое может выдать двигатель, будет зависеть температура, до которой насос Френетта сможет прогреть воду для отопления дома, либо бассейна. Чтобы вода в радиаторах прогрелась до 100 градусов необходимо, чтобы привод обеспечивал 7500—8000 оборотов/мин.

Вал силового агрегата на подшипниках размещаем внутри стального цилиндра. Место, где вал входит в цилиндр должно быть надежно уплотнено, поскольку наличие даже малейших вибраций быстро выводит механизм из строя.

На вал двигателя монтируются рабочие диски. Необходимое расстояние между ними можно задать, накручивая после каждого диска гайки. Количество дисков определяется в зависимости от длины цилиндра – они должны равномерно заполнять весь его объем.

В верхней и нижней части цилиндра просверливаем два отверстия: к верхнему будет подведены отопительные трубы, в которые будет подаваться масло, а к нижнему отверстию подсоединяется обратная труба для возврата использованного масла с радиаторов.

Вся конструкция закрепляется на металлической раме. После того как агрегат собран, цилиндр заполняется маслом, к нему подключаются патрубки отопительной магистрали и выполняется герметизация соединений.

Тепловой насос, созданный на производстве

Тепловой насос Френетта обладает очень высоким КПД, что позволяет его эффективно использовать в любых отопительных системах. Он может использоваться для обогрева любых хозяйственных помещений, гаражей, и жилых зданий. Кроме этого, за счет компактных размеров такой самодельный насос отлично подходит для прогрева бассейна, либо «теплого пола».

2.1 Монтаж тепловых агрегатов

Особенности монтажа тепловых насосов зависят, в первую очередь, от способа размещения внешнего контура.

1. Геотермальные тепловые насосы. Для вертикального способа монтажа создаются скважины глубиной от 50 до 100 метров, в которые опускается специальный зонд. Для горизонтальной укладки создается траншея на ту же длину либо котлован, в котором трубы укладываются параллельно друг другу. Трубы закладываются в грунт на глубину полутора метров.
2. Насосы вода-вода: внешний контур укладывается на дне водоема, и выводятся к тепловому насосу.
3. Воздух-вода: блок с трубами внешнего контура устанавливается на крыше или на стене здания (по внешнему виду его трудно отличить от наружной коробки кондиционера), и подводится к тепловому насосу внутри помещения.

Разновидности жидкостных автономных отопительных систем

Отопительные системы обогрева индивидуального дома с использованием в качестве теплоносителя воды и незамерзающих жидкостей (антифризов) отличаются по ряду признаков, основные различия:

По типу используемого топлива. Самыми популярными видами энергии для нагрева теплоносителей являются электричество, газ, жидкие горючие углеводородные смеси (дизельное топливо, мазут, масло, керосин), большое количество твердых горючих материалов – дрова, уголь, торфяные брикеты и пеллеты различного состава. Электроэнергия может быть получена как от энергетических компаний, так и самостоятельно при использовании солнечных батарей, ветровых или гидравлических генераторов.

По виду тепловых генераторов. В современных отопительных системах для передачи энергии теплоносителю используют нагревательные котлы, имеющие конструктивные особенности и различия между аналогами для каждого вида топлива. При недостатке средств многие умельцы собирают автономное отопление своими руками, используя вместо заводских котлов самостоятельно собранные конструкции преимущественно на твердом топливе, типичный пример – металлическая печка в жилом помещении с расширительным баком на чердаке и стальной трубопроводной системой с радиаторами.

Рис. 7 Принцип работы и основные узлы газового конвектора

По материалу трубопровода. Полимерные трубы из полипропилена ПП, сшитого полиэтилена и металлопласта РЕХ постепенно вытесняет изделия из металлов, на объектах старой постройки по-прежнему используются наружные стальные трубопроводы для подводки воды к радиаторам. Некоторые домовладельцы при наличии значительных финансовых средств делают подводку теплоносителя через медные трубопроводы полностью или на отдельных участках. Современные продвинутые системы монтируют из специальных тонкостенных стальных труб по обжимной технологии соединения элементов сантехнической арматуры с помощью фитингов.

По методу подачи теплоносителя к теплообменникам. Существуют 2 основных способа подачи нагретой жидкости к патрубкам радиаторов отопления – однотрубный и двухтрубный, иногда используется комбинированное подключение. Для подсоединения трубопровода теплых полов применяется коллекторная разводка, позволяющая подключать к одному распределительному узлу несколько контуров, системы из большого числа радиаторов подсоединяют через гидрострелки или радиаторное коллекторы. При подключении теплообменных радиаторов используют различные схемы разводки трубопроводов – лучевую, тупиковую, попутную, специальную горизонтальную (ленинградка).

Также существуют различные способы подключения входных и выходных патрубков теплообменных радиаторов к тепловой магистрали – вертикальный, горизонтальный, диагональный, нижний.

Рис. 8 Схемы разводки труб

По расположению накопительного бака. Расширительный бак, являющийся важным элементом любой отопительной системы, может быть герметичного типа заводского изготовления (гидроаккумулятор красного цвета) и вмонтирован в контур в любом удобном месте – такие системы называют закрытыми, так как к теплоносителю не имеется прямого доступа. Перемещение жидкости по трубопроводу в системах данного типа осуществляется с помощью циркуляционного электронасоса, устанавливаемого внизу недалеко от котла рядом с гидроаккумулятором.

У другой разновидности отопительных систем, называемых самотечными, накопительный бак устанавливается вверху на чердаке, трубопроводы имеют небольшой уклон при подходе к радиаторам, на их выходе малый угол наклона выдержан в сторону котла. Циркуляция жидкости в системе происходит самотечным методом за счет того, что нагретая вода или антифриз имеют меньшую плотность и поэтому выталкиваются вверх более плотными холодными слоями.

Рис. 9 Открытая отопительная система

Принцип действия

1. Фреон, имеющий низкую температуру кипения, при прохождении через испаритель переходит из своего жидкого состояния в газообразное. Данный процесс происходит при температуре около минус пяти градусов и низком давлении в системе.
2. Из испарителя фреон в газообразном состоянии поступает в компрессор, в котором происходит его сжатие до создания высоких показателей давления и температуры.
3. Потом горячий газ проходит во второй теплообменник, конденсатор, в котором осуществляется процесс теплообмена между теплоносителем из обратки отопления и горячим газом.
4. Фреон, отдав тепловую энергию системе отопления, охлаждается и вновь переходит в своё жидкое состояние, а теплоноситель, получивший тепло, поступает в систему отопления.
5. Давление фреона по-прежнему ещё высокое, но при прохождении через редукционный клапан, оно снижается.
6. Далее фреон вновь поступает в испаритель и снова повторяется весь цикл.
7. Использование теплового насоса вместо традиционных источников получения тепла имеет следующие несомненные преимущества:
8. Отпадает необходимость денежных затрат на приобретение топлива, доставку и хранение.
9. Высвобождается довольно значительная территория, занимаемая под котельную, помещения склада топлива и подъезда к нему.
10. Занимает минимум места, не нарушая интерьер дома и внешний вид фасада.
11. Для работы установки нет необходимости в проводке дополнительно никаких коммуникаций, достаточно обычной электрической бытовой сети.
12. При работе насоса не происходит выделение никаких вредных веществ, нет возможности отравления ядовитым газом или возгорания.
13. Тепловые насосы пожаро- и взрывобезопасны при эксплуатации.
14. Установка обеспечивает полноценное отопление дома зимой и заменяет кондиционер летом, работая в отличие от кондиционера, полностью бесшумно.

Как сделать тепловой насос своими руками?

достаточные финансовые возможности

Итак, если вы решили создать тепловой насос своими руками, то прежде чем приступать к работам, необходимо:

• проверить состояние проводки в вашем доме;
• убедиться в работоспособности электросчетчика и проверить, чтобы мощность этого прибора была не менее 40 ампер.

Первым делом необходимо приобрести компрессор. Купить его можно в специализированных компаниях или обратившись в мастерскую по ремонту холодильного оборудования. Там вы можете приобрести компрессор от кондиционера. Для создания теплового насоса он вполне подойдет. Далее его необходимо закрепить на стене, используя кронштейны L-300.

Теперь можно переходить к следующему этапу — изготовлению конденсатора. Для этого необходимо найти бак из нержавейки для воды объемом до 120 литров. Он разрезается пополам, а внутри него устанавливают змеевик. Изготовить его можно своими руками, используя для этого медную трубку от холодильника. Или же можно создать его из медной трубы небольшого диаметра.

Чтобы не испытывать проблем с изготовлением змеевика, необходимо взять обычный газовый баллон и намотать на него медную проволоку

Во время этой работы необходимо обращать внимание на расстояние между витками, которое должно быть одинаковым. Чтобы трубка была зафиксирована в таком положении, следует воспользоваться алюминиевым уголком с перфорацией, который применяют для защиты углов шпаклевки

Используя витки, трубки следует расположить так, что витки проволоки находились напротив отверстий в уголке. Это позволит обеспечить одинаковый шаг витков, а помимо этого конструкция будет достаточно прочной.

Когда змеевик установлен, две половинки подготовленного бака соединяют при помощи сварки. При этом нужно позаботиться об вваривании резьбовых соединений.

Для создания испарителя можно использовать пластмассовые емкости для воды общим объемом 60 – 80 литров. В неё монтируется змеевик из трубы диаметром ¾ дюйма. Обычные водопроводные трубы можно использовать для доставки и слива воды.

На стене при помощи L-кронштейна нужного размера выполняется закрепление испарителя.

Когда все работы завершены, остается только пригласить специалиста по холодильному оборудованию. Он соберет систему, выполнит сварку медных трубок и закачает фреон.

Особенности монтажа ТН системы воздух-воздух

Монтаж ТН воздух-воздух чем-то напоминает установку сплит-системы. В устройстве присутствует два блока – внешний и внутренний, соединенных между собой контуром, по которому циркулирует хладагент.

Наружный или внешний блок теплового насоса, монтируется на улице. Некоторые модели устанавливаются в специальный защитный кожух. Станция настолько легкая, что ее монтаж допускается даже на кровле здания. Рекомендуется, чтобы ТН воздух-воздух устанавливался приблизительно в 2-3 м от входа в жилые помещения.

Внутренний блок размещают таким образом, чтобы потоки нагретого воздуха, максимально эффективно распространялись по помещению. Допускается настенная и потолочная установка.

Централизованное воздушное отопление дома с помощью теплового насоса воздух-воздух, при постоянном проживании, требует использования системы принудительного нагнетания воздуха. Протяженность воздушных каналов и их расположение, тщательно просчитывается во время изготовления проектной документации.

Установка теплового насоса – это сложный технологический процесс, поэтому, выполнение работ выполняют специализированные монтажные бригады, имеющие соответствующую лицензию.

Преимущества и недостатки ТН воздух-воздух

Отзывы реальных владельцев о тепловых насосах системы воздух-воздух, помогают составить точную картину, относительно энергоэффективности использования альтернативных методов обогрева, а также получить представление о существующих преимуществах и недостатках.

Отопление дома ТН воздух-воздух имеет следующие плюсы:

Экономия средств – даже при значительных первоначальных затратах, теплонасос самоокупается уже через 3-6 лет эксплуатации. Так как оборудование рассчитано на 30-50 лет службы, выгоды очевидны. Затраты на электроэнергию, в течение всего отопительного сезона, в 3-5 раз меньше чем у электрокотла.

Полная независимость от традиционных видов топлива. Главное преимущество отопления ТН воздух-воздух заключается в производстве тепловой энергии, без использования газа, твердого и жидкого топлива, и т.д. При условии установки солнечных панелей, можно отказаться и от внешнего электричества.

Экологичность – во время работы используют возобновляемые источники тепловой энергии, полностью отсутствуют вредные выбросы.

Конечно, у теплонасосов есть свои слабые стороны, которые время от времени пытаются исправить производители. К ним относятся:

Зависимость КПД от наружной температуры – производители постоянно совершенствуют системы. Современное оборудование способно работать при -15 -25°С. Эффективность при низких температурах заметно снижается, что ограничивает применение модулей для отопления помещений в условиях Севера.

Большие материальные затраты на приобретение и монтаж теплонасоса. Главный недостаток ТН воздух – воздух, по причине которого, станции не получили широкого распространения в отечественных условиях.

Перспективы использования ТН воздух-воздух достаточно оптимистичные. Сравнительно недавно, несколько крупных производителей объявили о разработке модулей, способных работать при отрицательной температуре до -32°С. Постоянно делается акцент на удешевлении продукции, чтобы сделать ее доступной для потребителей среднего класса, улучшается производительность (средние показатели СОР у современных моделей равны 5-8 единицам).

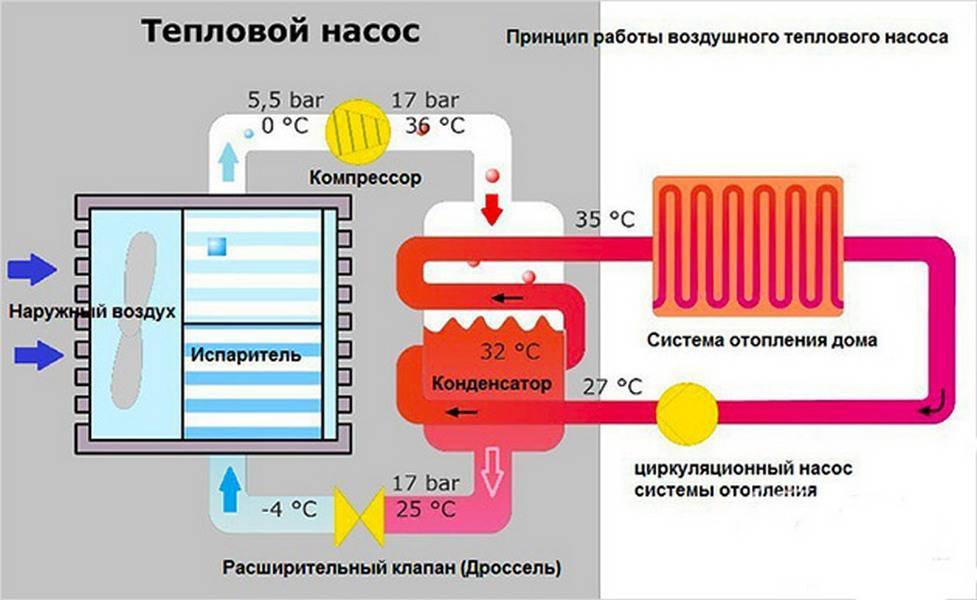

Принцип работы

Все окружающее нас пространство есть энергия — нужно только уметь ее использовать. Для теплового насоса нужно, чтобы температура окружающей среды была больше 1С°. Тут следует сказать, что даже земля зимой под снегом или на некоторой глубине сохраняет тепло. Работа геотермального или любого другого теплонасоса основывается на транспортировке тепла от его источника с помощью теплоносителя к контуру отопления дома.

Схема работы прибора по пунктам:

• носитель тепла (вода, грунт, воздух) наполняет находящийся под грунтом трубопровод и нагревает его;
• затем теплоноситель транспортируется в теплообменник (испаритель) с последующей передачей тепла на внутренний контур;
• во внешнем контуре находится хладагент – жидкость с низкой точкой кипения под низким давлением. Например, фреон, вода со спиртом, гликолевая смесь. Внутри испарителя это вещество нагревается и становится газом;
• газообразный хладагент направляется в компрессор, сжимается под высоким давлением и нагревается;
• горячий газ попадает в конденсатор и там его тепловая энергия переходит к теплоносителю системы отопления дома;
• завершается цикл превращением хладагента в жидкость, и она, вследствие потери тепла, возвращается назад в систему.

Тот же принцип используется для холодильников, поэтому тепловые насосы для дома можно применять как кондиционеры для охлаждения помещения. Проще говоря, тепловой насос – это такой холодильник с обратным действием: вместо холода вырабатывается тепло.

Деление по типу рабочего тела

Современные теплонасосы могут использовать газообразное тело или химический жидкий раствор аммиака в роли транспортера тепла. Пригодность той или иной схемы оценивается по нескольким факторам, особенностям систем.

1. Установки, использующие фреон, имеют цикл теплового насоса, основанный на процессах сжатия и расширения газа. Они так или иначе построены на компрессорной схеме. Оборудование обладает привлекательными показателями производительности, однако имеет и недостатки. Хотя средневзвешенное потребление системы в момент рабочего цикла стабильно, проводка сильно нагружается. Кроме этого, теплонасосы с газообразным транспортером тепла не будут полезны в регионах, где нет централизованных сетей электричества или источника питания достаточной нагрузочной способности.
2. Установки испарительного типа, использующие аммиачный раствор, имеют рабочий цикл, основанный на процессе испарения вещества при низких температурах кипения. Сжижение после прохода внешнего теплообменника происходит под действием источника энергии. Это — тепловая горелка. Для нее может применяться практически любое топливо: твердое, бензин, дизель, газ, керосин, в отдельных случаях — метиловый спирт. Поэтому испарительные теплонасосы привлекательны в местах, где нет электричества. Кроме этого, к выбору именно такого оборудования может подтолкнуть дешевизна топлива определенного вида в регионе.

Характер используемого в системе рабочего тела может многое сказать о производительности установки и отдачи мощности. Так, фреонные компрессорные теплонасосы способны на резкий рывок, быстро прогревая помещение. Аммиачные испарительные модели на такие подвиги не способны. Их предпочтительный режим использования — стабильная, постоянная работа с номинальной теплоотдачей.

Принцип работы

Преимущество такого типа обогрева помещений заключается в том, что все комнаты в доме отапливаются гораздо быстрее, эффективнее и равномернее, чем при работе системы с естественной циркуляцией.

Являясь одним из самых важных компонентов отопительной схемы и системы подачи горячей воды, насос служит для обеспечения циркуляции жидкости, нагретой с помощью котла и идущей по трубам к радиаторам, чтобы отдать тепло, а затем снова возвратиться к котлу.

Как устроен водяной насос

Схема агрегата состоит из следующих комплектующих:

1. Крыльчатка (колесо с лопастями, расположенное на роторном вале).
2. Ротор (керамический или стальной), который вращается за счет работы электрического двигателя.
3. Корпус, изготовленный из сплавов, исключающих коррозию: бронза, латунь, сталь, алюминий или чугун.
4. Патрубки (входной и выходной).

Всасывание воды происходит благодаря снижению давления на входном патрубке. Крыльчатка вращается и вырабатывает центробежную силу. Это способствует компрессии, возникающей на патрубке, в результате чего тепло начинает нагнетаться в систему отопления, конкретнее – в трубопровод.

Маркировка

Идущие вслед за названием насоса цифры означают присоединительные размеры (в см или дюймах) и возможную высоту подъема агрегата (в метрах водяного столба). Это может выглядеть, например, как «32-60».

Как работает тепловой насос?

Тепловой насос для отопления дома своими руками имеет довольно простой принцип работы. Основные составляющие системы следующие:

1. Насос тепловой.
2. Заборное устройство.
3. Устройство, занимающееся распределением тепла.

Все насосы работают по «цикл Карно», который заключается в следующем: в коллектор податься температуростойкая жидкость, которая не будет замерзать при снижении температурных показателей. Она забирает тепловую энергию и перемещает ее к насосу.

Принцип работы теплового насоса

Попадая в испаритель, энергия взаимодействует с хладогеном, в результате чего образуется пар. Давление увеличивается, температурные показатели подымаются. Тепловая энергия передается в помещение, хладаген становится жидким и вновь направляется в коллектор, таким образом, получается замкнутая система.

Как сделать агрегат из холодильника

Холодильник — один из самых подходящих агрегатов для создания теплового насоса. Это объясняется тем, что в комплектацию прибора входит компрессор.

Подготовка схемы и чертежа

​

Перед тем как начинать строить прибор, выбирают место источника. Затем вырывается скважина или траншея для монтажа труб.

Конструкция агрегата одинакова для любого источника тепла. Схему прибора заказывают у профессионала или выбирают в интернете. На ее основании делают чертеж. В нем обозначают все расстояния, точки узлов и размеры.

Подбор необходимых деталей

Основная деталь, обеспечивающая работу конструкции, — это компрессор. Если в холодильнике он вышел из строя, приобретается новый прибор. Такие устройства реализуют мастера, специализирующиеся на ремонте холодильников. Чинить старый компрессор не рекомендуется.

Помимо компрессора, подготовьте:

• клапан терморегулирования;
• L-образные кронштейны, размером 30 см;
• герметичную емкость, сделанную из нержавеющей стали, объемом не менее 120 литров;
• емкость из пластика, объемом 90 литров;
• трубы из меди разного диаметра в количестве 3 штук;
• несколько труб из металлопластика;
• болгарку для нарезки материалов;
• сварочный аппарат для соединения труб;
• стандартный набор инструментов.

Монтаж узлов системы

• Болгаркой бак из металла разрежьте на две одинаковые части.
• Из медной трубы сделайте змеевик. Для этого трубу накрутите на цилиндрическую опалубку по спирали, не прилагая больших усилий, и снимите ее.
• Змеевик надежно зафиксируйте в одной из половин бака.
• Детали металлического бака приварите друг к другу и сделайте в емкости резьбовые отверстия.
• На стальной бак, объемом 120 литров, намотайте трубу из меди и зафиксируйте концы с помощью реек.
• К выводам подключите сантехнические переходы.
• На бак из пластика намотайте змеевик, концы зафиксируйте рейками.
• Пластиковый бак, который в системе отопления выполняет функцию испарителя, подвесьте на стену с помощью кронштейнов.

После этого соберите систему, согласно подготовленной схеме, и залейте внутрь фреон. К выбору жидкости рекомендуется подойти со всей ответственностью, в противном случае возникнут большие проблемы при ее заливке и во время эксплуатации системы. Специалисты советуют использовать состав марки R 422 или R 22.

Подключение к заборному устройству

Когда система готова, ее присоединяют к заборному устройству:

• Для приборов, работающих по принципу «вода-почва», коллектор погружается в землю, где температура выше +1 °C. На этом же уровне монтируют трубы.
• Для приборов, функционирующих по принципу «вода-вода», коллектор и трубы погружают в центр источника тепла.
• Агрегаты, работающие от воздуха, устанавливают снаружи здания.

Особенности конструкции

Геотермальная отопительная система состоит из нескольких элементов:

• заборного узла;
• теплового насоса;
• распределительного узла.

Сам насос по принципу работы напоминает холодильник, вот только тепловая энергия передается не в окружающее пространство, а в отопительную магистраль. Это происходит так:

• антифриз подается в коллектор, получает определенную порцию тепла и передает ее тепловому насосу;
• в испарителе хладагент поглощает это тепло, закипает и образует пар;
• в компрессоре пар сжимается и, следовательно, повышает температуру/давление;
• посредством конденсатора тепловая энергия поступает в домашнюю отопительную магистраль;
• цикл повторяется.

Сведения о расходах и окупаемости

Установка оборудования такого типа обойдется в немалую сумму. Все зависит от потребностей и качества теплоизоляции жилища, но без учета расходов на монтажные работы потребуется выложить в среднем 4500 евро за комплект геотермального теплового насоса польского производства. Для примера: Thermia Duo на 12 кВт/ч стоит 6000 евро, а Thermia Diplomat TWS такой же мощности – 6800 евро. Но расчеты показывают, что за два года все окупится, а если собрать и установить тепловой насос своими руками – и того быстрее. Кроме того, такую установку летом можно использовать в качестве кондиционера.

Для домов с плохой теплоизоляцией необходима установка мощностью не менее 75 Вт/м², для современных изолированных эффективными материалами коттеджей достаточно 50 Вт/м², а если во время строительства применялись специальные технологии – мощность теплового насоса может быть не более 30 Вт/м²

Важно, чтобы установка была заложена в проект еще на стадии начала строительства дома

Итоги

Несомненно, стоимость теплового насоса из кондиционера в разы ниже готовых заводских вариантов, даже китайского производства. Но нюансов тут море: нужно позаботиться об источнике и количестве подаваемого тепла, правильно рассчитать длину теплообменников (змеевиков), установить автоматику, обеспечить гарантированное питание, и т.д. Но если вы в состоянии решит эти проблемы, то это, несомненно, выгодно. Позволим дать вам совет: в первый год очень желательно иметь резервное отопление, а испытания и пробный пуск, лучше проводить еще летом, чтобы было время на доработку агрегата до начала отопительного сезона.

Хорошей альтернативой традиционному отоплению загородного дома, особенно если нет возможности подвести газ, может явиться тепловой насос. Действие такого насоса основано на использовании новейших научных разработок в области использования различных альтернативных источников энергии. Требуемое тепло получается извлечением из земли, воздуха и воды.

У нас в России тепловые насосы пока новинка, но в других развитых странах они выпускаются и успешно применяются уже более тридцати лет. На нашем рынке низкий спрос можно объяснить двумя основными причинами:

• незнание населением принципов действия и свойств тепловых насосов из-за практически полного отсутствия сведений об этом в средствах массовой информации и печати;
• высокой стоимостью тепловых насосов.

Перед тем как сделать тепловой насос своими руками, необходимо остановиться на двух моментах: что это за агрегат и каковы принципы работы такого насоса.

Тепловой насос – это машина, которая поглощая из окружающей среды (земля, воздух, вода) низко потенциальную тепловую энергию может передавать её в системы теплового снабжения в виде нагретого воздуха или воды. Рабочим телом для теплопередачи является фреон.

Практически, тепловой насос – это холодильник с обратным действием, вместо холода вырабатывается тепло. Электроэнергия затрачивается только для перемещения фреона по внутреннему контуру насоса, поэтому затраты на неё относительно невелики.

Вся система работает при отоплении как котёл, а при охлаждении как кондиционер.
