Телевизионная розетка: как производится установка розетки под телевизор

Подключение проходной розетки

Имея представление в какой схеме применяются проходные розетки телевизионные можно говорить о их подключении. Тем более что в этом нет нечего сложного. Главное не перепутать питающий и отходящий кабель.

Итак:

• На первом этапе нам необходимо установить закладные коробки, в которые будет устанавливаться наша розетка. Для этого потребуется отверстие в стене того же диаметра, как и для установки обычной силовой розетки. Кстати закладные коробки так же используются обычные.
• Для создания отверстий наша инструкция советует использовать специальные насадки на перфоратор. В противном случае моно и «дедовским» способом используя молоток и зубило.
• После того как закладная коробка установлена и закреплена с помощью алебастра или саморезов зачищаем оба кабеля. Сначала зачищается основная жила, а затем оплетка, как это продемонстрировано на фото.

Разделка телевизионного кабеля

Теперь вскрываем крышку розетки дабы добраться до ее контактов. В некоторых моделях этого делать не надо. Ведь в них контакты расположены с обратной стороны розетки.
Контактная часть розетки может быть выполнена винтовыми или пружинными зажимами. Это не принципиально, хотя лично я отдаю предпочтение винтовым зажимам

Для нас важно правильно закрепить кабель. Для этого запускаем кабель в зажим таким образом дабы центральная жила села в первый контакт, а оплетка кабеля хорошо села во второй контакт.
Проверяем что оплетка и центральная жила негде не соприкасаются. Это особенно важно ведь такое закорачивание очень сильно снижает качество сигнала

После этого зажимаем контакты. Такую же процедуру выполняем и со вторым кабелем.
После этого розетка готова к установке. Но перед этим следует в закладной коробке аккуратно уложить запас кабеля. Этот запас должен быть достаточным для повторного подключения.

Это особенно важно ведь такое закорачивание очень сильно снижает качество сигнала. После этого зажимаем контакты

Такую же процедуру выполняем и со вторым кабелем.
После этого розетка готова к установке. Но перед этим следует в закладной коробке аккуратно уложить запас кабеля. Этот запас должен быть достаточным для повторного подключения.

Монтаж телевизионной розетки с пружинными зажимами

После этого при помощи специальных зажимов закрепляем розетку в закладной коробке. Все наша розетка готова к использованию.

Типы и схемы использования

Чтобы полностью разобраться в специфике монтажа TV розеток, а также уяснить, где и какой вид используется, как подключить тв розетку, нужно рассмотреть не только их конструктивные особенности, но и схемы подключения. Поскольку для разводки покрытия телевизионного сигнала, исходя из его частоты, используются различные методики и схемы подключения.

Структура разных ТВ розеток

Начнем с различий, которые присутствует у ТВ розеток. Оно обуславливается разнообразными сферами применения, о которых мы будем говорить несколько ниже.

Начнем с самой простой ТВ рoзетки — одинарной. Указанная розетка представляет собой попросту контактное соединение, которое даёт возможность подключить кабель антенны телевизора к сети. Как сообщает инструкция заводов-производителей, степень падения сигнала в них не превосходит 1 — 2 дБ, что обуславливается лишь переходными сопротивлениями контактных слияний.

Оконечная рoзетка в этом вопросе на порядок сложнее. Кроме прямого контактного соединения она еще и содержит специальную схему, которая предназначается для того, чтобы «тушить» отраженный сигнал.

Описание схемы

Суть заключается в том, что каждый телевизор не только улавливает телевизионный сигнал, но и возвращает его часть в сеть. Ту часть, которую он возвращает, обычно называют отраженным сигналом. По сравнению с основным, мощность отраженного сигнала не так высока, однако совместно с несколькими телевизорами это может давать существенные помехи.

Отраженный сигнал можно увидеть на каком-нибудь другом телевизоре в виде наложенного изображения или в виде помех. И для того чтобы избежать этого эффекта, используется специальная схема, подавляющая отраженный сигнал.

В итоге оконечная рoзетка за исключением потерь в 1 — 2 дБ, которые вызываются коммутационными сопротивлениями, терпит еще потери от 8 до 15 дБ, которые вызывают еще работы указанного фильтра.

Будьте внимательны! ГОСТ 28324–89 однозначно устанавливает, что частота сигнала должна быть 57 — 83 дБ. Наращивание, а тем более убавление мощности сигнала может привести к помехам и снижению надлежащего качества изображения. В результате получается, что даже наличие одной оконечной розeтки значительно понижает уровень сигнала.

А вот устройство проходной розетки еще более сложное. Кроме фильтра и непосредственно контактного соединения она содержит еще одно контактное сопряжение для подсоединения других ТВ розеток. В результате уменьшения уровень сигнала на подобной розeтке может достигать порядка 15 — 20дБ.

В конце такой схемы в обязательном порядке устанавливается оконечная рoзетка. Она отличается от проходной, как мы уже выяснили, только наличием лишь одного входа. А ее фильтр целиком управляется с отраженным сигналом.

Основным недостатком этого способа подключения становится постепенное ухудшение сигнала в каждой следующей розeтке. В то же время стоимость реализации такой схемы ощутимо ниже из-за отсутствия надобности покупки антенной розетки — сплиттера.

Довольно-таки часто и результативно применяется и так называемая гибридная или смешанная схема. Ее суть заключается в подведении части розеток по проходной схеме, а части по схеме «звезда». Это дает возможность экономить при изрядном удалении устройств для подключения от сплиттера.

Как подключить тв розетку

Чтобы разобраться в том, как подключить тв розетку, достаточно узнать общие, базовые принципы монтажа, которые позволят вам установить тв-розетку самому, любой конфигурации, от любого производителя.

В первую очередь, давайте рассмотрим, что из себя представляет телевизионный коаксиальный кабель , который в процессе монтажа и подсоединяется к телевизионной розетке.

Антенный кабель (показан на изображении выше), легко отличить от проводов другого типа обычно используемых в современной электропроводке и слаботочных сетях жилых домов и квартир. Круглый в сечении, он чаще всего состоит из:

2. Изоляции . Слоя, полностью состоящего из диэлектрического (токонепроводящего) материала, который разделяет проводники и выполняетфункцию каркаса, надежно фиксируя их положение относительно друг друга.

3. Экрана . Внешнего токопроводящего слоя, чаще всего выполненного в виде комбинации медной или алюминиевой оплетки и фольги.

4. Оболочки . Изоляционного слоя, который защищает провод от возможных негативных внешних воздействий (механических, тепловых и т.п.).

Таким образом, коаксиальный телевизионный кабель представляет собой конструкцию, главным элементом в которой является центральный проводник, именно по нему передается телевизионный сигнал. Немаловажен и экран, защищающий от помех – электромагнитных полей, оказывающих влияние и вызывающих искажения.

Именно эти два элемента и требуют непосредственного подключения к телевизионной розетке. При этом, в зависимости от производителя, конструкции механизмов, способы и методики подключения антенного кабеля к тв розетке могут несколько различаться.

Наиболее наглядной и показательной в плане установки, на мой взгляд, является встраиваемая тв розетка ABB Busch-Jaeger серии Basic 55 .

Механизм которой максимально прост, он состоит из:

2. Лицевой панели

3. Печатной платы

При этом самый главный элемент – печатная плата, к которой и производится подключение коаксиального антенного кабеля, не имеет никаких электронных компонентов. С лицевой стороны на ней расположен разъем, для подключения тв кабеля.

А на тыльной стороне находятся только крепежи для кабеля.

Подключение заключается в установке сигнального проводника телевизионного кабеля в центральной клемме розетки и фиксации экрана скобой, как показано на изображении ниже.

Важно правильно подготовить к установке антенный провод. При этом обычно снимается внешняя оболочка, аккуратно собирается, скручивается экран (обычно оплетка, фольга убирается), оставляется часть внутренней изоляции, а с самого края все снимается до медной жилы проводника, на необходимую для подключения длину

У модульного механизма ABB NIESSEN серии ZENIT , подключение выглядит иначе, но все же общий принцип сохраняется

Здесь центральный проводник телевизионного кабеля зажимается в соответствующей колодке тв розетки синим фиксатором, а защитный экран откидным креплением к корпусу.

Здесь для подключения телевизионного кабеля, необходимо отстегнуть крышку, прикрывающую места соединения. Для этого достаточно аккуратно поддеть её отверткой, отстегнув тем самым фиксатор.

Как видите, для крепления центрального сигнального проводника антенного кабеля используется пружинная самозажимная клемма. А вот контакт экрана с корпусом тв розетки, осуществляется за счёт пластины, которая при установке входит под внешнюю оболочку кабеля, тем самым надежно прижимаясь к внешнему экранирующему проводнику.

При этом подготовка антенного кабеля, сводится к снятию всех лишних слоев, оставляя только центральный проводник. Особая подготовка экрана или изолятора не требуется.

Подсоединение телевизионного кабеля к механизму встраиваемой тв розетки Legrand Valena (Легран Валена) , выглядит следующим образом.

В целом, общий принцип подключения сохраняется у всех тв розеток, независимо от производителя. Теперь, зная его, вы сможете подключить любую телевизионную розетку самостоятельно не зависимо от её конфигурации или строения. Главное правильно подключить центральную жилу-проводник, по которой идет сигнал, так, чтобы ни в коем случае не было контакта с проводником который экранирует (защищает от помех). Подготовка к монтажу антенного кабеля может различаться, но разобрав механизм розетки, вы с легкостью сориентируетесь, какие действия требуются.

Довольно много вопросов поступает о подключении совмещенной TV/SAT розетки, поэтому чтобы вам избежать каких либо сложностей с монтажом, обязательно читайте наш материал – “Как подключить TV/SAT розетку”

Установка ТВ розетки – необходимость!

В современном доме часто бывает по 2-3 телевизора, и опутывать ТВ кабелями комнаты теперь совсем не модно. Раньше, когда была одна коллективная ТВ антенна, и один телевизор, жильцы мирились с ТВ кабелем через всю квартиру. В крайнем случае, прокладывали антенный кабель в плинтус или под него.

Сейчас, в век телевидения и интернета, проводов становится слишком много, чтобы не позаботиться о том, чтобы убрать их с глаз.

Я проповедую среди своих клиентов такую истину, что лучше наряду с электрическими проводами до штукатурки (первый этап электромонтажных работ) прокладывать антенный кабель, а также провода для подключения телефона и интернета, и другую слаботочку, типа охраны, пожарки, видеонаблюдения и умного дома. При этом, учитывая, что это планируется делать “навсегда”, слаботочные провода должны быть качественными, и уложены соответственно. Кабель для ТВ сигнала я рекомендую прокладывать SAT 703, или другой качественный (поинтересуйтесь в магазине, только не RG-6 и тем более не РК), его можно ложить под штукатурку без дополнительной защиты.

Самостоятельно, не имея опыта,  этим делом лучше не заниматься, а вызвать электрика или специалиста по антеннам.

Поскольку в статье речь идет о антенном кабеле и антенных гнездах (розетках под телевизор), то для примера на фото ниже показан монтаж проводов, идущих к месту установки телевизора –  антенного, для розетки ТВ,  и питающего, для розетки 220В.

Прокладка антенного ТВ кабеля

Не самый лучший пример, и не из-за способа крепежа и качества фото, а потому что сигнальный антенный кабель и силовой лучше не прокладывать рядом параллельно, расстояние между ними лучше делать не менее 3 см. Хотя, в современных телевизорах помеха 50 Гц легко отсекается, лучше перестраховаться. Если использовать качественный антенный кабель, с хорошей оплеткой, это требование не очень критично.

После завершения второго этапа это место для подключения ТВ выглядело так:

Установка розеток под телевизор – питание и антенна.

Если розеток 220В нужно больше (подключение дополнительного тюнера, плеера и т.д.), то место, где монтируется телевизор, может выглядеть так:

Розетка ТВ и 2 розетки питания на стене Viko

Или так, если средства позволяют:

Розетка ТВ и 2 питания на стене Visage deluxe

Ну а если аппаратуры будет совсем много, то за телевизором с большой диагональю будет находиться такая коллекция розеток:

Розетка ТВ и 5 питания на стене Visage.

Почему на последнем фото антенная розетка стоит отдельно? Всё просто, ведь рамки на 6 точек нет. Хотя, в такой установке есть смысл, ведь слаботочку (ВЧ-сигнал) вообще лучше вести отдельно от питающих сетей.

Схемы подключения телевизионных розеток

Прежде чем разбирать способы подключения проходных ТВ розеток следует разобраться с вообще существующими вариантами схем подключения телевизионных розеток. Тем более что их не так уж и много, а если быть точным всего два.

Проходная схема подключения телевизионных розеток

Прежде всего давайте рассмотрим более дешевую в плане монтажа проходную схему. Кстати именно эта схема дала название проходным розеткам. Ведь именно для ее реализации они и нужны.

Проходная схема подключения телевизионных розеток

Суть проходной схемы сводится к следующему. От антенны или другого источника сигнала кабелем подключается телевизионная розетка проходная, от нее подключается еще одна и еще по мере необходимости. И последней в этом шлейфе устанавливается оконечная розетка.

• Главным преимуществом такой схемы является низкий расход телевизионного кабеля и отсутствие необходимости в приобретении дополнительных устройств.
• Что же касается недостатков, то одним из наиболее весомых является ухудшение качества сигнала по мере удаления от источника сигнала. Дабы исключить эту проблему некоторые доводят уровень сигнала до 90 и 100дБ. Но как следует из практики зачастую это приводит лишь к ухудшению качества изображения. Поэтому единственным выходом может стать установка дополнительных усилителей.
• Еще одним недостатком такой схемы является суммарная большая длина кабеля. Ведь обычно телевизионный кабель прокладывают рядом с силовым. Из-за этого на телевизионном кабеле появляются помехи частотой 50Гц. Современные телевизоры отстроены от помех данной частоты, но отстройки от частот больших гармоник они не имеют. В связи с этим при большом количестве компьютерной техники или преобразователей частоты, которые выдают в сеть помехи больших гармоник, могут возникать достаточно значительные помехи из-за чего ваше видео будет иметь значительные помехи.

Подключение телевизионных розеток по схеме «звезда»

Вторым возможным вариантом подключения телевизионных розеток является так называемая схема «звезда». Для нее следует применять только одиночные розетки.

Подключение телевизионных розеток по схеме «звезда»

• Одним из основных узлов данной схемы является сплиттер или как его еще называют множитель сигнала. Сплиттер имеет один вход для подключения к источнику сигнала и 2, 3 и большее число выходов. Перед входом в сплиттер может быть установлен усилитель из-за чего цена схемы еще больше возрастает.
• От выходов сплиттера подключаются розетки. Здесь должны использоваться именно одиночные розетки, которые не имеют никаких фильтров. Ведь сплиттер уже имеет встроенный фильтр.

• Одним из основных достоинств данной схемы является одинаково высокий уровень сигнала на всех розетках. Кстати для подключения цифрового или спутникового телевиденья можно использовать только схему «звезда».
• К недостаткам данной схемы кроме ее стоимости относят еще и более высокую сложность работ. Хотя смонтировать такую схему своими руками вполне реально.

Смешанная схема подключения телевизионных розеток

Дабы снизить стоимость и сложность работ достаточно часто применяют так называемую смешанную схему, которая тоже имеет право на существование. В этом случае от сплиттера подключают часть розеток по проходной схеме, а часть по схеме «звезда». Но такая схема используется очень редко и лишь для большого количества ТВ розеток.

Загадочная розетка TV RD SAT и её собратья

Кроме обычных ТВ розеток, производители предлагают изделия с загадочными названиями тв рд сат, тв фм сат, тв сат, ТВ-РД, тв+рж 45. На самом деле в них нет ничего загадочного, и это просто комбинированные розетки для подключение 2-3 разных ресиверов.

Не секрет, что поставщики часто предлагают комплекты с эфирным телевидением, радио, спутниковым телевидением и Интернетом. Если вы не хотите тянуть кучу кабелей в квартиру, на месте в распределительном щитке устанавливается смесительный блок. Он собирает сигналы с нескольких антенных кабелей на один исходящий, и они выводят его в квартиру. А чтобы потом разделить частоты разных передач, устанавливается комбинированная розетка для подключения группы приемников.

Пригодятся такие розетки и в домах с кабельными сетями. На ввод может быть один блок viper и к потребителю протянут один кабель. Для разделения разных частот сигнала нужна комбинированная розетка.

Разберемся со сложностями названий на примере продукции Legrand

Розетки TV-RD-SAT

Розетки TV-RD-SAT можно найти в сериях Valena и Galea Life. Они предназначены для подключения к телевизору (TV), радиоприемнику (RD) и спутниковому ресиверу (SAT). Подходит для кабельных сетей, по типу бывает проходным или оконечным.

Розетки TV-FM-SAT

Розетки TV-FM-SAT доступны в сериях Celiane и Valena. Используются как одиночные в домашней прокладке телевизионного кабеля. Подключаются по схеме «звезда», подключаются непосредственно к разветвителю по линии. В самой розетке можно включить теле- и радиоприемник, а также спутниковый ресивер.

Розетки TV-RD (FM)

Разъемы TV-RD (FM) можно найти в сериях Seliana, Valena, Galea Life. Они необходимы в сетях кабельного телевидения для подключения двух приемников: радио и ТВ. Кроме того, ТВ можно принимать как в прямом эфире, так и по принципу «коллективного спутника». В зависимости от типа исполнения выпускаются проходные, клеммные и одинарные контакты

Розетки типа ТВ — интернет

Розетка TV + RJ 45 также имеет 2 входа и 2 выхода для ТВ и интернет-кабелей. Этот тип используется для подключения смарт-телевизоров.

Какие TV розетки нужны для спутниковой тарелки

Если у вас есть спутниковая антенна и к ней нужно подключить телевизоры, то удобнее всего использовать комбинированные розетки на 2 входа TV RD SAT или TV FM SAT. Мы рекомендуем разводку звездой с простыми розетками. Для подключения используйте разъем SAT (CAT).

Резюмируя, можно сказать, что вариантов розеток для телевизора существует множество, как по отдельности, так и в сборе. Посмотрите, что вам больше подходит, и не забудьте об обычных розетках. Их необходимо устанавливать в достаточном количестве, не менее 3 штук, иначе получается, что питать подключенные к антеннам устройства нечем. И приходится кидать удлинитель от другой розетки. И мы так старались избавиться от любых хвостов от проводов.

Установка и подключение ТВ розетки

Ниже на фото показано подключение ТВ розетки своими руками. В данном случае это оконечная розетка. Приведены пошаговые фото, особенности монтажа зависят от конкретной конструкции.

Установочные коробки под антенную розетку и розетку питания 220В

Установочные коробки под антенную розетку и розетку питания 220В. Розетка 220 установлена

Подготовка ТВ кабеля перед установкой розетки

Подготовка ТВ кабеля перед установкой антенной розетки. 2-й этап зачистки. Защелка заранее одета, но не той стороной)

Подготовка ТВ кабеля перед установкой ТВ розетки. Третий этап зачистки

Монтаж ТВ кабеля

Монтаж ТВ кабеля – подключение розетки для телевизионного кабеля. Шаг 2

Установка ТВ розетки – окончательный монтаж кабеля. Черная защелка теперь одета правильно

Лишнюю длину кабеля аккуратно сворачиваем без резких перегибов. Можно было оставить меньше.

Всё, осталось одеть рамку

Установка ТВ розетки. Повтор фото, приведенного в начале этой статьи

Ниже – ещё вариант установки розеток для телевизора. Хорошо видно, что лучше всё прятать за телевизор, не так ли?

Розетки для телевизора – вариант установки

Проверка работоспособности прибора

Телекабель проверяется по таким причинам:

Порядок проверки:

1. Отключается питания телевизора и вытаскиваются все электропровода. Если проверяется кабель коллективной антенны, в таком случае нужно проверить исправность со стороны наконечника, располагающегося в квартире. Такая схема не имеет разделителя, и очень трудно получить доступ к другому концу провода.

2. Проверяется уровень сопротивления. Резистивность проверяется между штыревым и кольцевым выходами и значение должно быть не менее 20 Ом. Такую погрешность создает усилитель, находящийся в электрической схеме. В случае малой величины напряжения либо ее полного отсутствия, возрастает вероятность замыкания. Эти нюансы означают, что кабель пробит. Более надежная проверка осуществляется в случае доступности к двум концам кабеля.
3. Подключение измерителя сопротивления. Вначале отключается шнур от всех электрических приборов. Затем измерительный элемент омметра подсоединяется к главной жиле и оплетке телекабеля. Измерительный прибор должен показать – значение бесконечности. После этого подключается омметр ко второму концу провода. Показания прибора должны быть близкая к нулю.
4. Визуальная оценка целостности телевизионного проводника. Тестирование проводится на наличие внешних деформаций и повреждений. Далее подключается омметр с одного конца, с другого ставится перемычка. В случае наличия замыкания, перемычка не нужна.

Такой кабель также проверяется нажатием на него в некоторых участках, при этом показания измерителя сопротивления могут изменятся. После устранения всех дефектов, снимаются перемычки и отключается омметр. Проверка осуществляется подключением телекабеля к телевизору.

Тонкости выбора телевизионной розетки

Современный телевизор отличается от предшественников из прошлого века большими возможностями и универсальностью. Это не просто передатчик видеосигнала, а часть многофункциональной мультимедийной системы.

Она включает в себя трансляцию множества отечественных и зарубежных телевизионных каналов, возможность просмотра фотоснимков и видеороликов с мобильных устройств, выход в сеть интернет, использование игровых приставок.

При огромной нагрузке на роутер беспроводное подключение не всегда отличается надежностью, поэтому не стоит пренебрегать классической установкой розетки под телевизор.

Выбор современных, встраиваемых в стену модулей довольно обширен

Рекомендуем обратить внимание на серии таких марок, как Legrand, Schneider Electric, GIRA, IEK. Они имеют аккуратный внешний вид, выполнены из прочных материалов и не вызывают сложностей при монтаже

Телевизор на кухне

Когда и где фальш-розетка не нужна? Там, где вы не собираетесь подключать к ТВ никакого доп.оборудования (игровая консоль, домашний кинотеатр).

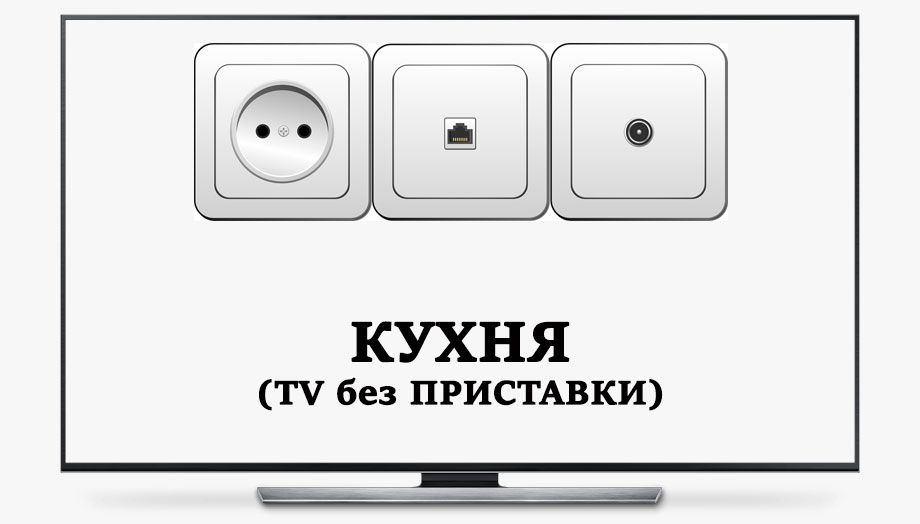

Речь прежде всего идет о кухне. Соответственно в этой зоне можно обойтись всего тремя постами:

220В

TV

интернет

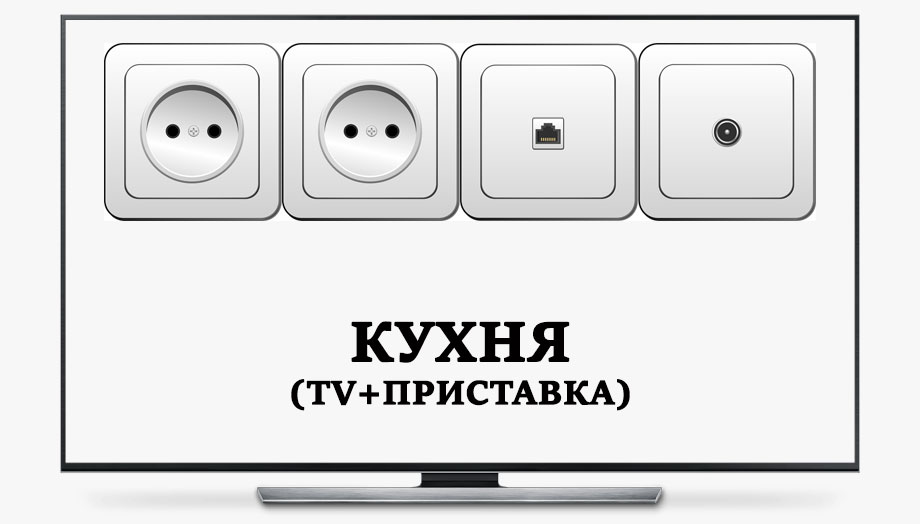

За исключением одного НО — если на кухне есть еще и спутниковое телевидение, которое подключается через отдельную приставку.

В этом случае розеток опять нужно 4шт. Добавляется ещё одна 220В.

Сама приставка при этом прячется за телевизор и спокойно ловит сигнал с пульта ДУ.

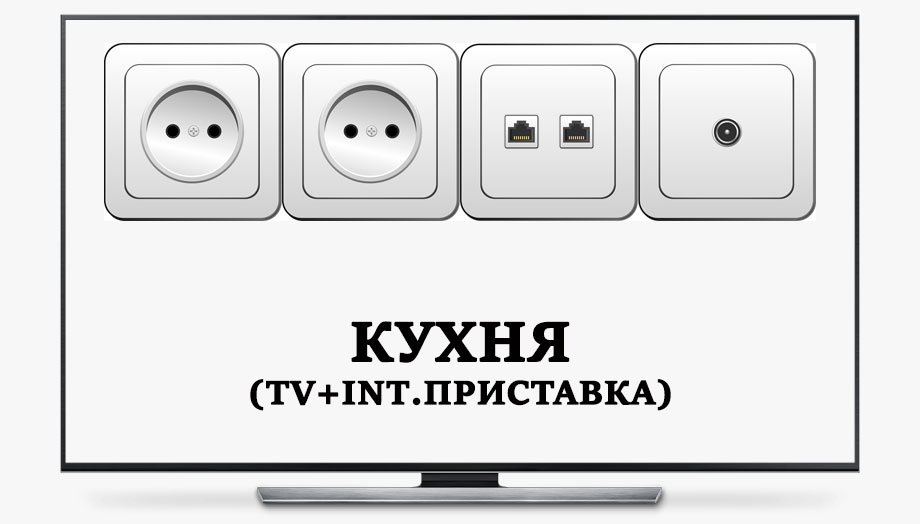

При наличии приставки от интернет-провайдера вместо одинарного поста Ethernet, монтируется двойной, вот такого типа.

Соответственно схемка для варианта Кухня + TV + Интернет приставка это:

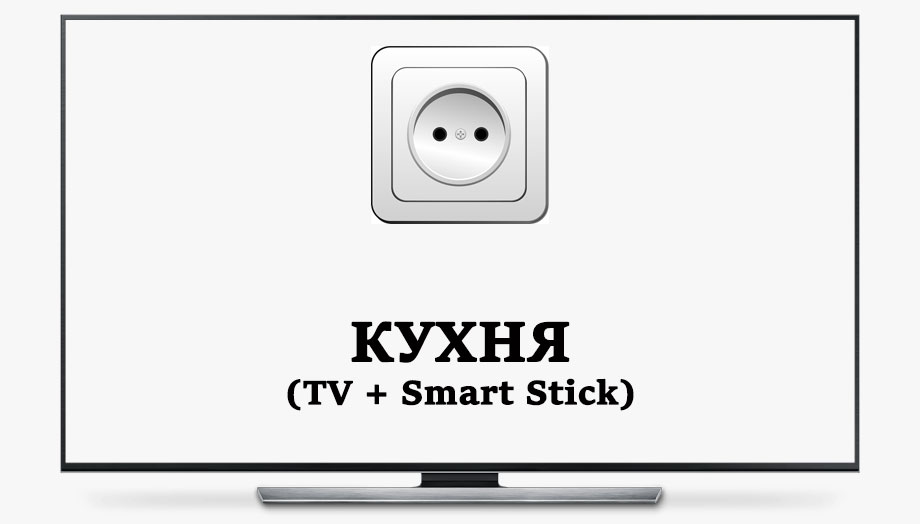

А можно для телевизора на кухне обойтись вообще одной розеткой 220V без всех остальных? Да, конечно, современные реалии иногда это позволяют.

Покупаете Smart TV box в виде стика или флэшки. Он в свою очередь использует Wi-Fi и подключается через USB разъем.

Отдельного питания для него не требуется.

Такая штука способна существенно сэкономить на разводке проводов и вдохнет вторую жизнь в любой телевизор, который не имеет встроенного Smart TV. Подробнее

Подключение телевизора

Звезда

• На выходе из монтажного отверстия необходимо сохранить выступающими около 20 см антенного провода;
• Удалить изоляционный слой кабеля и оставить лишь экранирующую часть и ключевую жилу;
• Для получения доступа к прижимному винту, понадобиться снять внешнюю часть корпуса;
• Обеспечиваем свободное прохождение кабеля через разъем в розетке, ослабляем фиксаторы;
• Вставляем провод и фиксируем, фиксировать следует умеренно, чтобы сохранить от повреждений и в то же время не разбалтывать сам разъем;
• Розетка монтируется и закрепляется, закрываем наружной частью корпуса до щелчка.
• Далее производим проверку на работоспособность установленного прибора.

Работа должна быть проделана аккуратно, поэтому следует проконтролировать, чтобы снаружи не выступала коробка распределения проводов. Иначе будет выглядеть как минимум некрасиво.

Разъем телевизионной розетки находится не в рабочем состоянии и приходится пользоваться сторонним разветвителем от другой рабочей розетки.

Установка, регулярно используемых, точек в труднодоступных местах:

• Скрытие за декоративной отделкой;
• Спрятанные за древесным потолком;
• Перекрытые в стенах под штукатуркой.

Установка розеток

Монтаж накладных электрических розеток

Важно знать, как правильно подключить розетку. Перед установкой нужно снять изоляцию с краёв провода на 10 мм. Следует убедиться, что автомат во время проведения работ отключён

Следует убедиться, что автомат во время проведения работ отключён.

Есть два варианта, по которым может проходить правильное подключение розетки:

• Скртый монтаж электропроводки;
• Открытый монтаж электропроводки.

При любом способе монтажа розеток любых типов следует знать, как обозначается каждый провод:

• L – фаза;
• N – ноль;
• PE – заземление.

Также важно знать, что провода обозначаться:

• Красный провод – фаза;
• Синий провод – ноль;
• Желтый (может быть зелёным или другим цветом) – заземление.

Каждый провод должен быть подключаться в своё гнездо, то есть красный к фазе, синий к нулю, а заземление к заземлению.
