Выбор, установка и подключение к электросети светодиодного светильника Армстронг

Разновидности светильников Армстронг

В зависимости от того, какие лампы используются в потолочной осветительной конструкции, различают люминесцентные и светодиодные светильники. Многие предпочитают устанавливать именно люминесцентные светильники, и причина тому кроется в их относительно низкой цене. Однако светодиодные потолочные светильники Армстронг считаются более выгодным и экономичным вариантом. Рассмотрим сравнительные характеристики этих двух разновидностей приборов:

1. Продолжительность эксплуатации у светодиодных конструкций намного выше, чем у люминесцентных. Светильники, оснащенные люминесцентными лампами, могут прослужить не дольше 10000 часов непрерывной эксплуатации, а у их более дорогого аналога этот показатель составляет до 50000 часов.
2. Потребление электроэнергии у светодиодных и люминесцентных светильников также разное. Светильник, оснащенный люминесцентными лампами, потребляет около 120 Вт, тогда как светодиодным приборам требуется всего 45 Вт.
3. При относительно невысокой мощности, светильники Армстронг светодиодного типа дают гораздо более яркое освещение, чем их люминесцентные аналоги. Причина заключается в различных углах освещения. Светодиодные лампы имеют угол освещения, равный 240°, при этом лучи направлены непосредственно на освещаемую поверхность. Люминесцентные лампы обладают более рассеянным светом, и если на потолке нет специальных отражателей, освещение будет пропадать впустую.
4. Светодиодные конструкции считаются более экологичными и безопасными для окружающей среды, поскольку не имеют в своем составе ртути.
5. Светодиодные лампы в процессе своей работы не излучают ультрафиолет.

Правила подключения к сети

Проводку под потолком необходимо прокладывать в гофре и закрепить к потолочной плите, исключив провисания. Неправильно производить подключение гирляндой (последовательно), когда провод входит в корпус и выходит на следующий прибор, используя клеммную колодку как распределительную. Правильно располагать распределительную коробку возле группы светильников, и от нее к каждому вести свой провод питания.

Для подключения светильников Армстронг чаше всего используется провода ПВС или ШВВП, ввиду своей гибкости и упрощенного монтажа. Также возможно использовать многожильный провод ПВ-3 с разноцветной изоляцией. Зачищенную жилу опрессовывают гильзой или же лудят оловом, такое соединение образует лучший контакт.

На фото ниже изображена контактная клемма с нанесенными на ней обозначениями L— фаза, N — ноль, PE- заземление. Как определить какой провод фаза и ноль можно узнать из нашей статьи.

Схема подключения:

На видео ниже рассказывается, как правильно подключить провода в зажимы:

Подключение осветительного прибора

Во время монтажа необходимо соблюдать технику безопасности. При работе со стремянок или строительных козлов зовите напарника, не работайте в одиночку. Перед подключением проводов удостоверьтесь в отсутствии напряжения, вывесите предупреждающий плакат на рубильник, а еще лучше отсоедините провод от устройства коммутации если помещение большое и выключатель находится далеко от вас. Это и все, что хотелось рассказать вам о том, как произвести установку светильника Армстронг и подключение к сети своими руками.

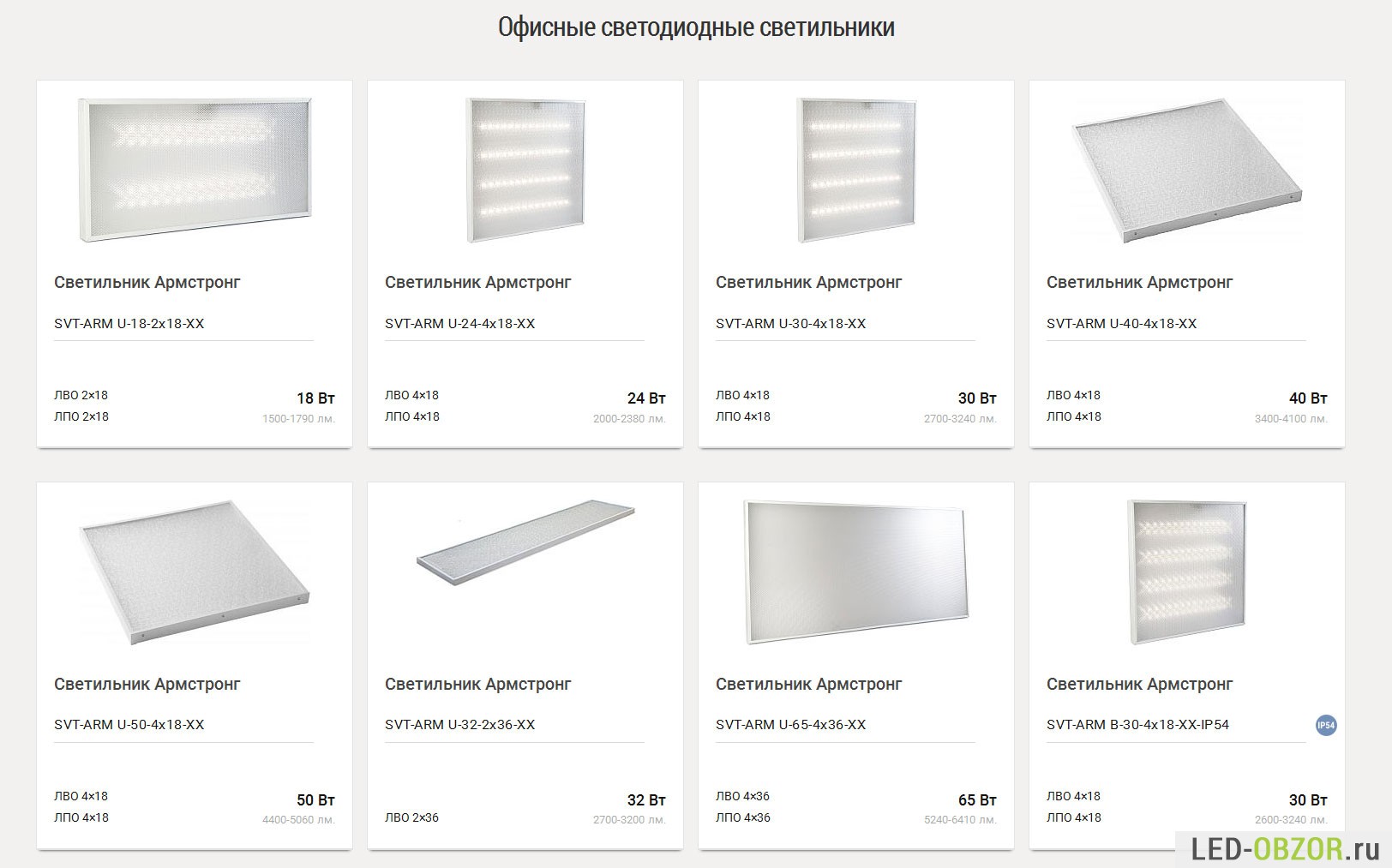

Светильник армстронг светодиодный потребляемая мощность

На сегодняшний день светодиодные светильники являются самым современным решением проблемы качественного и экономичного освещения. Насколько же выгоднее использовать светодиодное освещение типа «Армстронг» по сравнению с обычными люминесцентными светильниками? Давайте посчитаем.

Люминесцентный

светильник типа «Армстронг». Потребляемая мощность 4х18 Вт =72 Вт + 15 Вт ПРА =87 Вт. При круглосуточном использовании 24х87=2,088 кВт в сутки, или762 кВт в год . Средняя цена электроэнергии 4,5 руб./кВт, соответственно 762х4,5 =3429 руб . в год — обходится оплата электроэнергии, которую расходует 1 люминесцентный светильник типа «Армстронг». Также стоит учитывать расходы на замену ламп, стартеров, дросселей, выгорающих патронов, оплату электриков и утилизацию ртутьсодержащих ламп. Минимально эти расходы составляют не менее200 руб . в год, но, скорее всего, существенно больше. Итого общие расходы на содержание одного люминесцентного светильника типа «Армстронг» обойдется вашему предприятию в3429 + 200 = 3629 руб . в год.

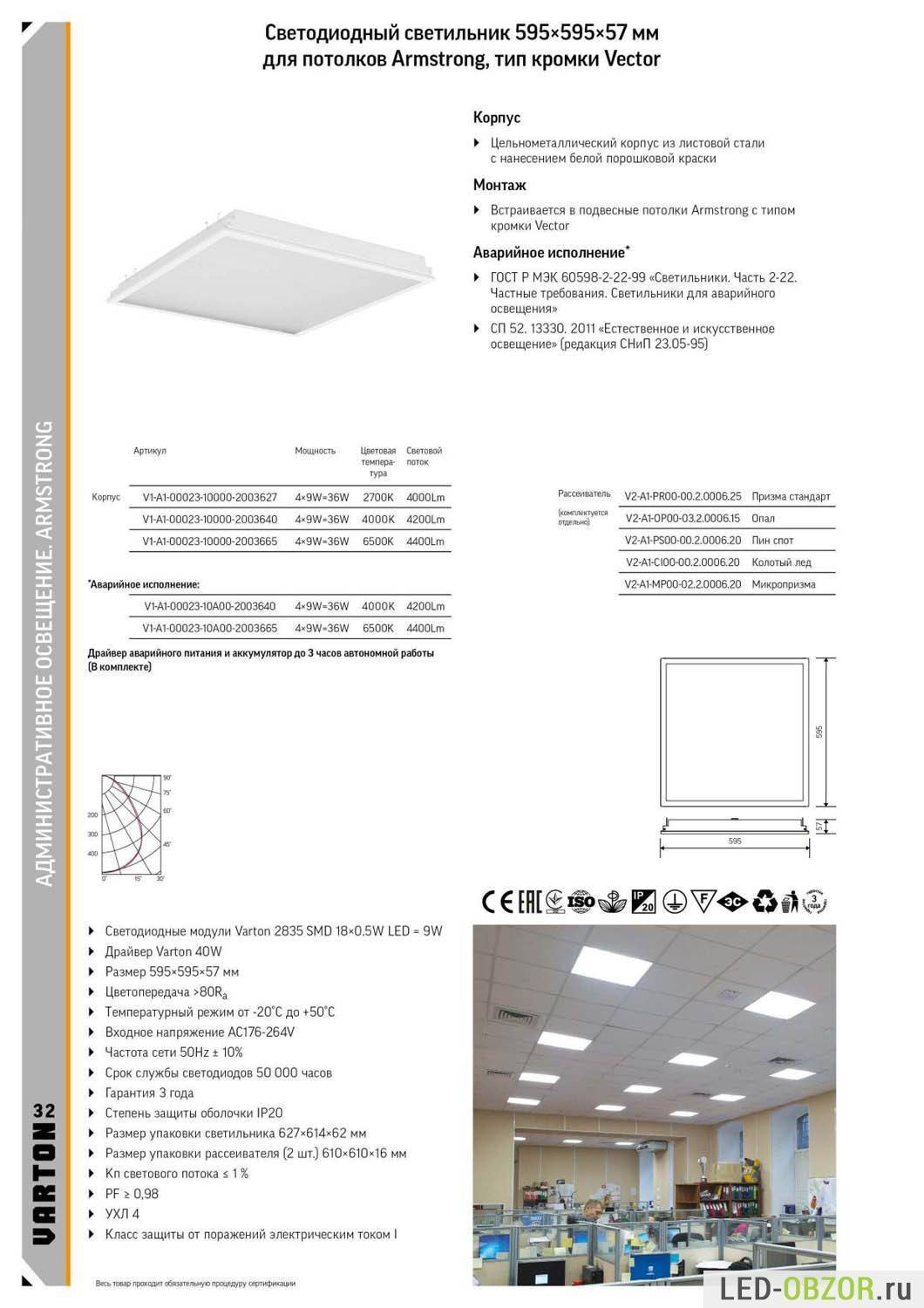

Светодиодный светильник типа «Армстронг» «Эколюмен ARM-VS-36».

Вообще, он дает существенно больше света, чем люминесцентный с потреблением 87вт. Потребляемая мощность 36Вт. При круглосуточном использовании 24х36 = 864Вт в сутки, или 316 кВт

в год. Средняя цена электроэнергии 4,5 руб./кВт, соответственно 316х4,5 =1422 руб . в год — оплата электроэнергии, которую расходует 1 светодиодный светильник типа «Армстронг». Дополнительных расходов у светодиодного светильника нет в течение всего срока службы, который составляет25 лет . Итого общие расходы на содержание одного светодиодного светильника «Армстронг», при круглосуточном использовании, обойдется вашему предприятию в1422 руб . в год.

Ваша ежегодная прибыль с одного светильника3429 руб . —1422 руб . =2007 руб. в год .

В данном расчете не учтены уменьшение расходов на подведение электроэнергии, подводящие линии, трансформаторы, подстанции и т.п., а также уменьшение нагрузки на них. Также стоит учитывать, что светодиодный светильник, мощность которого 36Вт, дает существенно больше света, чем люминесцентный светильник мощностью в 87Вт, который через полгода эксплуатации дает света не более 65% от номинального. Качество освещения при этом у светодиодного светильника значительно выше за счет отсутствия пульсации.

Ознакомиться с полным ассортиментом продукции завода светодиодного оборудования «Ecolumen» Вы можете в разделе «Каталог». А в случае возникновения вопросов наши специалисты всегда готовы прийти Вам на помощь!

Источник

Типы рассеивателей

В промышленности рассеиватели под Армстронг выпускаются в различном исполнении: прозрачные, матовые, белые, цветные. Существуют однотонные, ребристые, сетчатые изделия, с кружочками, полосками, цветами, разводами. Поверхность панелей бывает гладкая, рифленая, с тиснением, шероховатая.

Матовые рассеиватели светодиодных потолочных светильников Армстронг

Наиболее распространенные типы рассеивателей представлены далее. Опал – матовая поверхность с желтым оттенком. Пропускная способность света составляет 65%.

Рассеиватель Опал

Сота – внутренняя структура напоминает пчелиные соты. Используется для декорирования интерьера в помещениях магазинов, торговых, выставочных залов. Пропускная способность света составляет не менее 80%.

Рассеиватель Сота

Пинспот – снижает резкость светодиодов, величину свечения. Излучение становится комфортным для глаз. По прошествии длительного периода времени материал остается таким же прозрачным, без желтизны и не меняет свои идеальные характеристики. Пропускная способность света составляет 90%.

Светильник Пинспот

Колотый лед – панель текстурирована маленькими «льдинками». Рисунок расположен хаотично по всей поверхности. Подходит для создания уютной атмосферы в залах баров, кафе, ресторанов, где посетители смогут полюбоваться на изящную отделку потолка. Легко чистится и моется. Потери света составляют не более 15%.

Рассеиватель Колотый лед

Призма – не выделяет токсичных веществ, структурирован маленькими призмами. Хорошо подходит для мест общественного пользования: музеев, картинных галерей, выставочных залов. Пропускная способность света составляет 85%.

Рассеиватель Призма

Микропризма – офисный вариант рассеивателя. Равномерно распределяет свет по всему помещению. Оптимальный вариант в больших рабочих залах, отличающийся некрупным рисунком с геометрическими фигурками призм. Материал прочный и долговечный. Пропускная способность света составляет 80-85%

Рассеиватель Микропризма

Каждый отдельный тип рассеивателя индивидуально подбирается под интерьер конкретного помещения, его функциональное назначение, технические характеристики, необходимость величины светового потока.

Проведение электропроводки

Проведение электропроводки — это сложный и ответственный процесс, который включает в себя укладку электропроводки и подключение электрооборудования к основной электрической сети.

Перед началом проведения электропроводки необходимо выполнить тщательный расчет нагрузки, чтобы определить требуемую мощность и выбрать соответствующие провода и автоматические выключатели.

Укладку электропроводки следует выполнять с учетом правил безопасности. Провода должны быть надежно закреплены и защищены от механических повреждений или коротких замыканий. Также необходимо строго соблюдать допустимые нагрузки на провода и не перегружать электрическую сеть.

Подключение электрооборудования к основной электрической сети требует точного соблюдения электрической схемы подключения. Перед началом работы необходимо отключить электрический ток и убедиться в его отсутствии с помощью испытательного устройства. Затем следует провести подключение в соответствии с указанными в инструкции или на электрооборудовании показаниями для фаз, нулей и заземления.

Важно помнить, что проведение электропроводки требует профессиональных знаний и навыков, поэтому в случае сомнений или непонимания лучше обратиться к специалистам для проведения работ

Установка без накладной рамки

Модель Sibertek SL6060

Светильник  Sibertek SL6060 можно поставить и без аксессуаров, но это будет посложней и требуются правильные руки. При его толщине в 16мм. он не будет сильно торчать. Единственная проблема, которую потребуется решить, это найти место для размещения драйвера. Блок питания не обязательно ставить рядом со светильником. Его можно спрятать за гипсокартоном или распределительной коробке, предварительно удлинив провода, идущие от него.

На фото я пробовал клеить его на двухсторонний вспененный скотч, которым крепят зеркала. Держится очень крепко, отдирать его обратно сложно. Такой способ  не рекомендую, эти 2 кг могут грохнуться сверху, в лучшем случае на кота. У меня поверхности были очищены загрунтованы и покрашены водоэмульсионкой.

Скотч был толстый, поэтому между потолком и краем была небольшая щель, удобное место для укрытия различных домашних насекомых. Что бы такого избежать можно аккуратно промазать герметиком или взять скотч на 1 мм, а не 3мм.

Порядок установки

Во время монтажа каркаса под «Армстронг» или «Грильято» необходимо предусмотреть минимальное допустимое расстояние между планками каркаса и потолком в 20 см. В противном случае монтаж светильника придется производить одновременно с набором каркаса, а такой метод не допускает легкого доступа и простого обслуживания, и поэтому не приемлем.

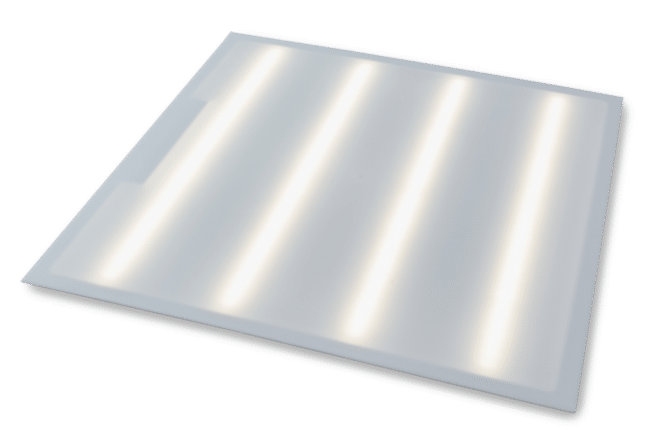

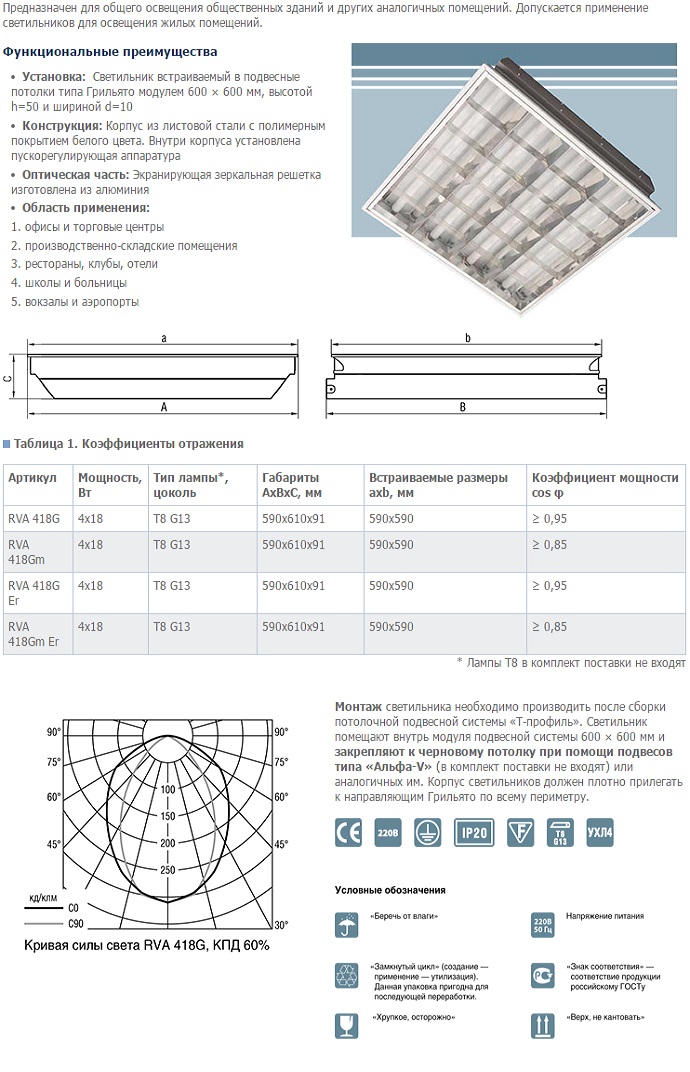

Светильник Армстронг (на фото ниже) легко узнаваем, это конструкция квадратной формы на четыре светоизлучателя (лампы), прикрытых рассеивающей пленкой или же отражающей решеткой.

Как правило, установка светильников Армстронг не вызывает проблем, поскольку размер окна ячейки и габариты устройств совпадают. При осмотре конструкции подвесного потолка необходимо визуально ознакомится с элементами подвеса и их расположения, поскольку бывают случаи «лютой» экономии исполнителями монтажа.

Допустимо когда на две ячейки одно крепление к потолку, на квадрат из четырех ячеек не меньше четырех. В противном случае во время установки необходимо дополнительно закрепить светильник к потолку, для минимизации его веса на подвесную конструкцию.

Перед тем, как производить монтаж светильника Армстронг, с осветительной арматуры снимают рассеиватель, оставляя корпус с пусковой аппаратурой. В таком состоянии им легче манипулировать при установке. В выбранную ячейку, под углом по диагонали вставляют светильник. После того как он полностью оказался за потолком его проворачивают по горизонтали и совмещают с ячейкой.

Как установить светильник в подвесной потолок, вы можете узнать из этого видео:

Правильный монтаж корпуса

Помимо этого рекомендуем посмотреть, как ровно расположить светильники типа Армстронг на потолке:

Использование лазерного уровня

Кроме растровых еще применяют встраиваемые или точечные источники освещения, для их размещения вырезаются отверстия в декоративных плитах. Такое решение хорошо подойдет для не больших помещений с низким потолком, или мест, требующих дополнительного потока света.

Для установки светильника Армстронг под натяжной потолок необходимо заранее произвести монтаж специальной арматуры для крепления осветительных приборов. Поскольку после монтажа натяжного потолка исправить что либо будет практически невозможно, как в случае с модульными потолками «Армстронг» или «Грильято», где количество и размещение элементов легко варьируется.

Выбор подходящего места для установки светодиодного светильника армстронг

При выборе места для установки светодиодного светильника армстронг необходимо учесть ряд факторов, которые могут существенно влиять на эффективность и удобство его использования. Вот некоторые важные моменты, которые стоит учитывать:

• Освещение: перед установкой светильника необходимо проанализировать уровень естественного освещения в помещении. Если в помещении достаточно светло, то установка светодиодного светильника на потолок может быть наиболее оптимальным решением. Если же помещение темное или требует дополнительного освещения в конкретной зоне, то светодиодный светильник армстронг можно установить над рабочей поверхностью или вблизи места, требующего подсветки.
• Размер и форма помещения: перед установкой светильника армстронг необходимо определить его размер и форму. На основании этих данных можно выбрать оптимальное количество светильников и их расположение для равномерного и эффективного освещения всего помещения.
• Расположение электрической проводки: установка светодиодного светильника армстронг требует наличия электрической проводки в выбранном месте. Перед установкой следует убедиться в наличии розетки или возможности прокладки проводов к выбранному месту.
• Дизайн интерьера: светодиодные светильники армстронг прекрасно сочетаются с различными стилями интерьера. При выборе места для установки стоит учесть дизайн помещения и подобрать светильник, который органично впишется в общую композицию. Например, в офисе или рабочем пространстве светильники могут быть установлены вдоль потолка для равномерного освещения.

В целом, выбор подходящего места для установки светодиодного светильника армстронг требует анализа потребностей помещения и учета всех факторов, влияющих на эффективность и удобство освещения. Установка светильников в правильном месте поможет создать комфортную и функциональную атмосферу в любом помещении.

Установка подвесного крепления

Подвесное крепление играет ключевую роль при установке светодиодного светильника армстронг. Оно обеспечивает надежную фиксацию светильника к потолку и позволяет корректировать его высоту. В этом разделе представлена пошаговая инструкция по установке подвесного крепления.

1. Подготовьте инструменты и материалы:

• Дрель с диаметром сверла, подходящим для использования с крепежными элементами;
• Отвертка или гаечные ключи для монтажа крепежных элементов;
• Подвесные элементы, включая каркас и зажимы;
• Крепежные элементы для каркаса (винты, саморезы и др.);
• Штатив или подставку для дрели (если необходимо).

Подготовьте светодиодный светильник:

Перед установкой подвесного крепления необходимо прикрепить к светильнику пластиковые или металлические пластины, которые позволят закрепить каркас и зажимы. Обычно эти пластины поставляются в комплекте с самим светильником.

Разметьте место установки подвесного крепления:

Определите точку на потолке, где будет находиться каждый крепежный элемент. Используйте маркер или карандаш для отметки точек.

Произведите отверстия для крепежных элементов:

Используя дрель, произведите отверстия в точках, отмеченных на предыдущем шаге. Установите диаметр сверла так, чтобы оно соответствовало диаметру крепежного элемента.

Закрепите подвесные элементы:

Вставьте крепежные элементы в отверстия, затем закрепите их с помощью винтов или саморезов. Убедитесь, что подвесные элементы надежно закреплены и не двигаются.

Закрепите каркас и зажимы:

Прикрепите каркас к зажимам, затем закрепите их к подвесным элементам. Убедитесь, что каркас надежно закреплен и не двигается.

После установки подвесного крепления можно приступить к подключению светодиодного светильника к электрической сети и его дальнейшей настройке. При выполнении работ по установке крепления и монтажу светильника рекомендуется соблюдать все указания производителя и меры безопасности.

Что в них особенного?

Светильники такого типа могут осветить большие помещения Все светильник армстронг имеют общую характеристику – они закрыты оргстеклом или экраном. Также во всех них обязательно есть зеркальные поверхности, которые помогают эффективнее использовать каждую лампу. Разновидности с пластиковыми рассеивателями часто используются в больницах детсадах.

Такие светильники все точно видели в торговых центрах и супермаркетах

Казалось бы, все светильники армстронг должны быть более-менее одинаковыми, но это не так. Эти встраиваемые осветительные приборы разнообразны и их можно подобрать для любой обстановки.

Встроенный светильник Армстронг – ничего лишнего

Конструкция

Осветительные приборы типа армстронг имеют такую стандартную конструкцию:

Накладной Армстронг выглядит оригинально

Пошаговая инструкция по демонтажу потолка Армстронг

Если вам нужна только замена подвесного потолка Армстронг, вернее его плит, то снять старые панели и установить новые не составит труда. Достаточно приподнять панель в ячейке, повернуть ее по диагонали и извлечь из потолочной конструкции.

При этом демонтировать осветительные растровые приборы нет нужды. Достаточно снять только точечные светильники, которые установлены в плиты, подлежащие демонтажу. Для этого прибор отключают от источника электроснабжения, отсоединяют проводку, а потом извлекают светильник из плиты.

Если производится демонтаж металлического потолка Армстронг, то есть снятие плит и разборка несущего каркаса, то предстоят более масштабные и сложные работы. Поэтому процесс разборки мы опишем пошагово и более подробно.

Инструменты и материалы для работы

Конечно, все работы можно провести стандартным минимальным набором инструментов, но лучше, если у вас будет в наличии все необходимое для демонтажа. Так вы сможете провести работы быстрее и с меньшим риском для себя.

Для работ по разборке подвесного потолка Армстронг запаситесь следующими материалами и инструментами:

• отвертки;
• шуруповерт;
• набор гаечных ключей;
• шпатель;
• плоскогубцы;
• кусачки;
• канцелярский нож;
• узкогубцы;
• изолента;
• стремянка или небольшие подмости;
• защитные очки и перчатки;
• полиэтиленовая пленка.

Также подготовьте ветошь, чтобы перед складированием стирать с тыльной стороны плит и профилей пыль.

Последовательность демонтажа

После подготовки всех необходимых материалов и инструментов, нужно подготовить само помещение. Из него желательно вынести громоздкую мебель, которая мешает добраться до всех участков потолочной поверхности. То, что вы решили не выносить, накройте полиэтиленовой пленкой, чтобы на него не попали частицы мусора.

После этого работы ведем в такой последовательности:

1. Сначала производим демонтаж глухих потолочных плит. Поскольку все панели не крепятся к каркасу, а просто уложены на полки Т-образных профилей, демонтаж плит не представляет особого труда. Достаточно приподнять панель вверх из ячейки, развернуть ее по диагонали и, наклонив торцом вниз, вынуть из потолочной металлической конструкции.
2. Аналогично вынимаем все оставшиеся плиты и складируем их в горизонтальном положении в углу помещения, ведь элементы в хорошем состоянии можно использовать для монтажа в другом месте.
3. После снятия глухих плит приступаем к демонтажу встроенных точечных светильников. Для этого разжимаем пружинный механизм, удерживающий прибор в плите, и аккуратно извлекаем светильник вниз через отверстие. Отсоединяем его от электрических проводов и изолируем их концы строительной лентой.
4. Чтобы демонтировать растровые светильники, их отключают от питающих проводов, добравшись до тыльной стороны агрегата через соседние ячейки, с которых уже сняты глухие плиты. После того как прибор отключен от источника питания, концы проводов обматываем изолентой, а светильник извлекаем, приподняв и повернув по диагонали.
5. После этого остается разобрать каркас. Сначала снимаем короткие поперечные профили длиной 0,6 м. Для этого их достаточно извлечь из замка в продольных рейках.
6. Затем демонтируем продольные профили длиной 1,2 м, извлекая их из замка на несущих рейках. Но прежде нужно отсоединить их от потолочных подвесов, на которых эти элементы подвешиваются к базовой поверхности. Для этого достаточно ослабить натяжение подвеса, разжав ушки, и извлечь крюк подвеса из паза на профиле.
7. Аналогично снимаем несущие рейки. То есть сначала отсоединяем подвесы, а потом снимаем рейки, которые просто уложены на стеновые профили и не крепятся к ним никакими крепежными приспособлениями.
8. Далее нужно отсоединить потолочные подвесы, на которых все элементы каркаса подвешиваются к базовой потолочной поверхности. Для этого при помощи шуруповерта или отвертки выкручиваем анкера или саморезы из потолка и убираем штангу подвеса.
9. Осталось демонтировать стеновые профили, которые в сечении напоминают уголок. Для этого выкручиваем из стен саморезы, на которые крепятся рейки.

Все демонтированные профили каркаса аккуратно складируйте в отдельные кучки, сортируя по назначению. В дальнейшем эти рейки можно использовать для монтажа нового подвесного потолка в другом помещении.

Как видите, выполнить самостоятельно демонтаж подвесного потолка несложно. Достаточно запастись всеми необходимыми инструментами и приспособлениями и точно соблюдать последовательность разборки конструкции.

Нормы установки светильников армстронг. Расчет установки светильников армстронг

Калькулятор расчета необходимого количества светильников

Онлайн калькулятор рассчитывает приблизительное количество светильников на основании данных о размерах помещения, характеристик светильника, нескольких уточняющих коэффициентов, а так же требуемой освещенности.

Параметры для расчета

В зависимости от размеров помещения меняется расчетная площадь, что напрямую влияет на количество светильников, требующихся для освещения помещения.

Высота помещения

Чем выше потолки в помещении, тем дальше располагаются светильники от расчетной высоты поверхности и, как следствие, увеличивается необходимое количество светильников.

Коэффициенты отражения поверхностей помещения

Цвет и фактура поверхностей потолка, стен, пола так же влияют на светоотражение, а значит и на освещенность помещения.

Примеры коэффициентов: 70% — белый цвет поверхности; 50% — светлый; 30% — серый; 10% — темный; 0% — черный;

Световой поток от одного светильника

Характеризует степень яркости светильника, измеряется в люменах. Данный параметр указан в характеристиках осветительного прибора.

Вывод

Потолочные светодиодные светильники от компании Армстронг, это не есть панацея от всех бед, которые связаны с освещением. Им не присуща ни многофункциональность, ни универсальность. Однако если их грамотно использовать, то они будут создавать в помещении яркое бесперебойное освещении на протяжении нескольких лет. Светодиодные светильники не нагружают электросеть, не создают неприятного мерцания, очень быстро зажигаются.

По сравнению с обычными приборами освещения потолочные светодиодные светильники типа Армстронг позволяют уменьшить потребность в электрической энергии примерно раз в пять. Как говорилось выше, длительность их беспрерывной работы доходит до пятидесяти тысяч часов, что составляет примерно десять лет. Эффективность потока света светодиодных потолочных светильников процентов на пятьдесят выше, чем у лам люминесцентных, и достигает девяноста процентов.
