Характеристики, выбор и подключение самоклеящейся светодиодной ленты

Применение светодиодных лент

Освещение помещений

Светодиодные ленты идеально подходят для освещения помещений. Они могут служить как основным источником света или использоваться для создания декоративного освещения. Лента светодиодная может быть установлена под потолком, шкафами, полками или вдоль стен, что позволяет создать эффектный световой акцент в интерьере.

Декоративное освещение

С помощью светодиодных лент можно создать уникальные декоративные элементы для любого мероприятия или праздника. Лента светодиодная может быть установлена на елке, окнах, заборе, столбах, дверях и во многих других местах. Возможности использования светодиодных лент для декоративного освещения практически неограничены.

Использование светодиодных лент становится足популярным в рекламной и выставочной индустрии. Они могут быть использованы для создания ярких и привлекательных вывесок, логотипов и табличек. Также светодиодные ленты широко применяются в автомобильной отрасли для подсветки салона, багажника или установки подсветки на колеса автомобиля.

• Освещение помещений.
• Декоративное освещение.
• Реклама и выставки.
• Автомобильная отрасль.

Часть 1: Разрежьте, соедините и запитайте светодиодные ленты с помощью пайки

Способы подключения к сети 220 В

Лучшие производители

Мы подобрали лучших производителей светодиодных лент.

Sveteco

По словами фирмы, светодиодные ленты не нагреваются до температуры выше +30 градусов по Цельсию. При таких условиях эксплуатационный период составит далеко не один год, риск перегорания становится минимальный. Цены лет от Sveteco низкие, в отличие от других фирм, но вот найти продукцию в интернете не так уж и легко.

Достоинства:

• Низкая цена;
• Отсутствует перегрев;
• Богатый ассортимент.

class=’s-article__points-list’>

Недостатки:

• Отсутствуют RGB ленты в продаже;
• Найти продукции компании довольно проблематично.

class=’s-article__points-list’>

LEDCraft

Российская компания разрабатывает качественную продукцию. В основном специализируется на осветительных устройствах. Компания старается делать каждый продукт минимально энергопотребляющим и долговечным. Качество продукции идёт на второй план, но оно здесь вполне неплохое. Одна из самых популярных российских фирм.

Достоинства:

• Средняя цена;
• Быстрая доставка;
• Неплохое качество;
• Отечественная фирма;
• Максимальное энергосбережение.

class=’s-article__points-list’>

Недостатки:

• RGB лампы дороговатые;
• Качество на втором плане;
• Небольшой ассортимент (проводов, блоков питания и других продукций).

class=’s-article__points-list’>

Joliet Technology

Европейская компания — одна из главнейших фирм на рынке, специализирующаяся по свету. На отечественном рынке имеет малый спрос из-за больших цен. Но цены эти вполне оправданы высоким качеством! Компания использует новейшие современные технологии в своём производстве, благодаря чему продукция имеет высокую долговечность.

Достоинства:

• Высокое качество;
• Долговечность;
• Превосходные технические характеристики;
• В производстве используются современные технологии.

class=’s-article__points-list’>

Недостатки:

• Высокая цена;
• Редко можно увидеть продукцию компании на полках магазина.

class=’s-article__points-list’>

Gauss

Немецкая компания специализирующая на осветительном оборудовании. Продукция компании очень дорогая в отличие от своих конкурентов, но отличается она от них высоким качеством, надёжной сборкой и приличной долговечностью. Единственная компания, которая даёт до 5 лет гарантии к своей продукции. Ассортимент от небольших монохромных и RGB подсветки до больших блоков питания. Средняя цена за 5 м подсветки — 2000 руб.

Достоинства:

• Высокое качество;
• Большой срок гарантии;
• Продукция сильна по долговечности;
• Большой ассортимент подсветки, контролеров, блоков питания и многого другого.

class=’s-article__points-list’>

Недостатки:

class=’s-article__points-list’>

Navigator

Китайский бренд покоряет рынок уже более 9 лет. За это время он успел укрепиться на рынке. Продает довольно качественную продукцию за низкую цену. Надёжность и долговечность, конечно,не такие, как в Gauss, но за свою цену, вполне неплохие. На все свои товары, компания делает максимально подробную документацию.

Достоинства:

• Низкие цены;
• Подробная документация.

class=’s-article__points-list’>

Недостатки:

class=’s-article__points-list’>

Electrostandart

Китайская компания разрабатывающая разную продукцию. Ассортимент подсветки очень богат и отличается не только одним цветом. Обычно вместе с подсветкой продаются сразу контролеры, блоки питания и все самое необходимое. Регулярно использует новые технологии в производстве, из-за этого в компании часто появляются новые уникальные товары. Цена на среднем уровне где-то 1500-1700 за 5 м ленты.

Достоинства:

• Неплохая цена;
• Высокое качество сборки;
• Компания часто выпускает новые продукты.

class=’s-article__points-list’>

Недостатки:

• Малый ассортимент дополнительных вещей;
• Часто вместе с лентой идут контролеры, провода и другие (что удорожает цену за комплект).

class=’s-article__points-list’>

Распространенные ошибки и методы их устранения

Самая главная ошибка – это наклеивание мощной ленты без профиля непосредственно на поверхность потолка, стены, шкафа

Срок службы светодиодной ленты увеличится, если не допускать таких ошибок:

• Наклеивание подсветки на поверхности потолков, стен, мебели без профиля. Такое крепление не обеспечивает охлаждения ленты, перегреваясь, она быстро открепится, светодиоды выйдут из строя.
• Приклеивание оголенных светодиодных дорожек. Монтаж ленты на поврежденное основание, через которое проступает светодиодная плата, при подключении станет причиной короткого замыкания. Чтобы это избежать, наносят слой изоляции на испорченные участки.
• Использование степлера для крепления на деревянных и гипсокартонных поверхностях. Чтобы прикрепить подсветку, требуется много раз пристреливать скобы. Если  допустить всего одну неточность, светодиодная плата повредится и лента будет непригодна для использования.
• Монтаж на пластиковый профиль от кабельного канала. Этот тип профилей не предназначен для крепления светодиодов: он не обеспечивает отвод тепла, что приводит к перегреву конструкции.
• Применение термоклея. При работе светодиодов он будет нагреваться, препятствуя отведению тепла, и излучать вредный запах.

Наклеивать светодиодную ленту следует только с помощью специально предназначенных материалов.

Правила монтажа светодиодной ленты

Чтобы обеспечить долгую и безупречную работу подсветки, нужно придерживаться при монтаже некоторых правил.

• Подключать дюралайт следует только черед блок питания. Напрямую включать к сети 220В запрещено. Светодиодная подсветка функционирует при напряжении 12, 24 В. Мощность блока должна быть больше общей мощности линии подключений на 20-30%.

• При работе с изделием не стоит сильно на него давить или перегибать. Можно повредить плату.

  Садовый паркет (декинг): преимущества и недостатки, правила укладки

• Поверхность, на которую монтируется плата, должна быть ровной и чистой.

• Самоклеящуюся основу следует закреплять с первого раза. При отрыве для переделки могут повредиться токопроводящие дорожки.

• Длинные отрезки платы лучше соединять путём пайки. Она будет надёжнее коннекторов.

• Заглублять подсветку за плинтус или другие выступающие элементы следует на 2-3 см.

• Для монтажа чаще используется пластиковый уголок. Его легко можно зафиксировать к поверхности двухсторонним скотчем.

В помещениях приветствуется наличие вентиляции. Это поможет избежать перегрева ленты, вследствие чего она может быстро израсходовать свой ресурс.

Область использования светодиодных лент и их достоинства

Общие правила монтажа светодиодной ленты

При установке светодиодной ленты соблюдайте некоторые правила и требования, чтобы обеспечить безупречную и долгую работу освещения. Чаще всего самыми выигрышными для укладки осветительной нити с точки зрения практичности и дизайна становятся такие места в помещениях:

• ниши стен или потолка — для этого применяются специальные короба;
• по поверхности стен и потолков внутри пластиковых уголков;
• за потолочным плинтусом.

Технология подключения и монтажа во всех случаях практически одинакова. Общие правила заключаются в следующем:

Дюралайт подключается только через специальный блок питания, понижающий напряжение, но не напрямую к 220 В. Для функционирования светодиодного источника достаточно напряжения в 12 или 24 В. Каждый вид ленты соединяйте и фиксируйте на нужной поверхности посредством подходящих разъемов и коннекторов. Механическое воздействие на дюралайт, в том числе резкие перегибы, во время монтажа недопустимо. Соединяя отдельные отрезки, убедитесь, что вы не нарушаете целостность токопроводящих дорожек, которые питают светодиоды

Обращайте особое внимание на класс IP по пыли и влагозащищенности. Класс IP 65 позволит установить освещение даже в воде

Поверхность, на которую будет наклеиваться нить со светодиодами, обязательно должна быть гладкой и чистой. Это позволит избежать повреждения печатной платы. Если выбрана лента на клеевой основе, зафиксировать ее на поверхности можно только 1 раз. Поэтому тщательно продумайте конфигурацию линии освещения, сделайте предварительную маркировку траектории, чтобы избежать неточности. На отрезок ленты более 4А рекомендуем использовать не имеющиеся в продаже коннекторы для соединения, а пайку, так как она гораздо надежнее. Подключайте последовательно не более 5 м дюралайта. Иначе — лампы на конце нити будут выдавать свет меньшей яркости, а в дальнейшем это приведет к стабильной перегрузке всей системы. Мощность выбранного блока питания должна превосходить общую мощность подключенной светодиодной ленты минимум на 20-30% при полной нагрузке. Для подключения питания осветительной аппаратуры пригласите квалифицированных специалистов. Если вы будете подключать освещение самостоятельно, внимательно отнеситесь к стыковке места вход блока питания с выходом.

Советы по дизайну помещения со светодиодным освещением

Чтобы получить действительно выигрышный результат интерьера, при укладке дюралайта учтите такие рекомендации:

Расстояние между уровнями должно составлять 20 см. При уменьшении или увеличении расстояния можно получить неравномерный свет, что недопустимо. Оптимальная величина заглубления — 2-3 см. Во время монтажа оборудования используйте монтажный пластиковый угол. Крепится он просто и легко при помощи двухстороннего скотча. Не рекомендуем подсвечивать глянцевый потолок, так как диоды на таком потолке будут отражаться как в зеркале. В стесненных условиях помещения с ограниченной вентиляцией рекомендуется монтаж светодиодной ленты в комбинации с алюминиевым профилем. Это необходимо для отвода тепла, так как перегрев значительно сократит ресурс светодиода

Важно! При монтаже учитывайте удобство для ремонта в будущем. Например, если вы установите осветительную нить за подвесным или натяжным потолком, без частичной разборки потолка вы не сможете отремонтировать устройство.

Способы крепления светодиодной ленты

Светодиодная лента монтируется на потолок следующими способами:

1. Монтаж светодиодной ленты в потолочный плинтус. Данный способ обладает огромным преимуществом — вам не нужно выполнять переделку потолка, так как сам потолочный плинтус монтируется на некотором расстоянии (8-10 см) от потолка. После монтажа плинтуса, приступайте к приклейке дюралайта: снимите нижний слой ленты и приклейте на потолочный плинтус, как обычную липкую ленту.
2. Установка ленты в карниз, изготовленный из гипсокартона. Данный способ значительно сложнее, но потолок будет выглядеть намного эффектнее.

Преимущества и недостатки

К преимуществам светодиодных лент относятся следующие свойства:

1. Отсутствие ограничений по местам установки. Ленты монтируют на поверхности разнообразных форм, вне зависимости от материала основы.
2. Влагозащитная лента — прекрасный вариант для освещения бани или бассейна.
3. Светодиоды с защитой от влаги используют для организации уличного освещения.
4. Диоды позволяют получить разные цвета, в том числе красный, синий и зеленый.
5. Срок службы светодиодов достигает 30-50 тысяч часов. По этому показателю диоды значительно обгоняют лампы накаливания и галогенные светильники.
6. Экономность в расходовании электроэнергии. Лампы диодного типа работают с напряжением 12 или 24 В.
7. Легкость установки. Монтажные работы просты, с ними справится любой желающий. Никаких специальных знаний для этого не нужно.

Однако у светодиодных лент есть и недостатки:

1. Высокие цены на светодиодную продукцию. Однако несмотря на дороговизну, в долгосрочной перспективе покупка диодных источников света себя оправдывает за счет их длительного срока службы.
2. Потребность в специальных блоках питания, позволяющих осуществить монтаж (на 12 или 24 В). Без блока питания подключить светодиодную лампу к сети 220 В невозможно.
3. При перемещении лампы повреждается самоклеящийся слой. Для повторного монтажа понадобятся клей или “жидкие гвозди”.
4. Постепенно (хотя и не скоро) интенсивность свечения диодов снижается.

Самоклеящаяся лента на кухне

Самоклеящаяся светодиодная лента – это отличное решение для оформления и освещения кухонного пространства. Она имеет ряд преимуществ, которые делают ее популярным выбором для создания уютной и функциональной атмосферы на кухне.

Преимущества самоклеящейся светодиодной ленты на кухне:

• Удобная установка. Самоклеящаяся лента легко крепится к различным поверхностям, таким как стены, потолок, мебель. Для этого достаточно удалить защитную пленку с обратной стороны ленты и нажать ее на выбранную поверхность.
• Разнообразные разновидности. Светодиодные ленты доступны в различных вариантах, включая разные цвета, яркость и режимы работы. Например, RGB-ленты позволяют менять цвет подсветки в зависимости от настроения или дизайна кухни.
• Влагозащита. Некоторые модели светодиодных лент имеют влагозащищенную конструкцию, что позволяет использовать их на кухне без опасений за их исправность.
• Экономия электропитания. Светодиодная лента потребляет меньше энергии по сравнению с другими источниками освещения, что позволяет сэкономить на электричестве.

Недостатки самоклеящейся светодиодной ленты на кухне:

• Ограниченная сила освещения. Самоклеящаяся лента не может заменить основной источник света на кухне, она служит лишь для создания дополнительной подсветки.
• Общая модель ленты. Некоторые модели самоклеящейся ленты не предоставляют возможность регулировать яркость или цвет освещения, что может быть недостатком для некоторых пользователей.

Самоклеящаяся светодиодная лента на кухне является удобным и эстетически приятным решением для создания дополнительной подсветки. Она легко устанавливается на различные поверхности и имеет разнообразные разновидности, позволяющие выбрать подходящую модель для конкретного интерьера

При выборе ленты на кухню необходимо обратить внимание на влагозащитные свойства и энергоэффективность. Несмотря на некоторые недостатки, самоклеящаяся светодиодная лента является практичным и стильным решением для освещения кухни

Выбор контроллера светодиодной ленты

RGB контроллер для светодиодной ленты обладает идентичными основными параметрами с блоком питания, а именно рабочим напряжением и мощностью.

С выбором рабочего напряжение определиться просто. Оно должно совпадать с рабочим напряжением блока питания и ленты.

Требуемая мощность выбирается аналогичным образом, то есть она должна быть не меньше минимальной мощности блока питания с запасом от 10 до 20%. Как было выяснено для нашего примера это от 170вт включая запас в 20% и более.

Контроллер светодиодной ленты невозможно использовать без блока питания.

Если в описании контроллера указанно примерно следующие поддерживаемое напряжение 12-24V, мощность 180-360W, то это значит, что контроллер поддерживает два вида напряжения. При подключении 12V ленты максимальная нагрузка должна составлять не более 180W, а при использовании 24V ленты не более 360W.

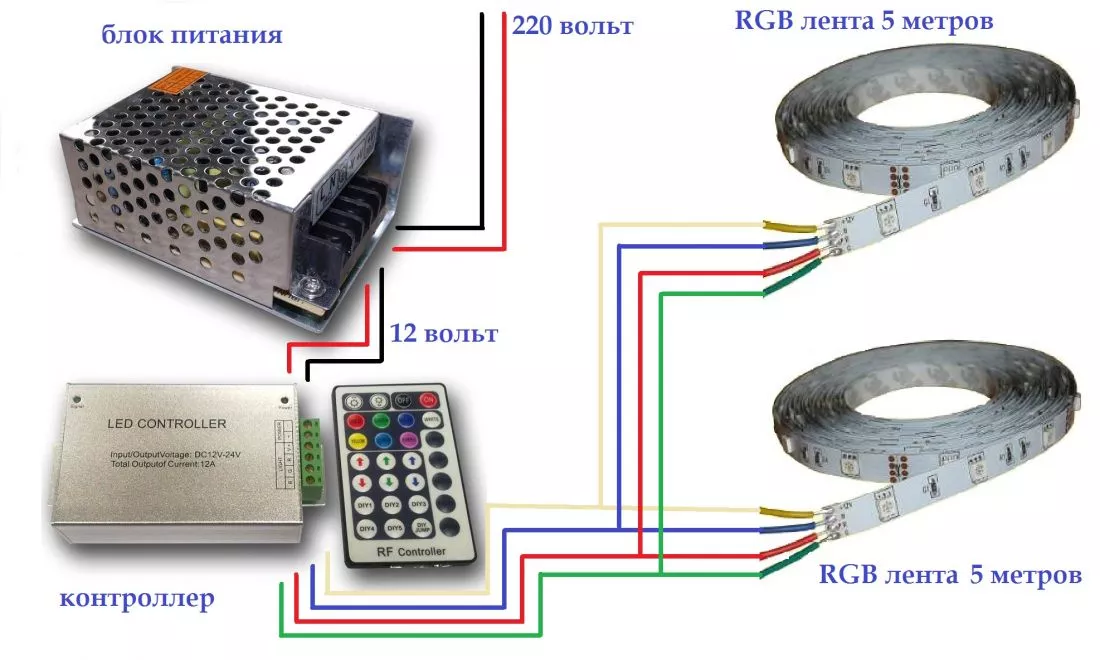

Способы подключения нескольких светодиодных лент

Обычно производители выпускают светодиодные ленты в мотках длиной 5 метров. Это стандартная унифицированная длина, которая удобна для большинства производителей. Для различных задач возникает необходимость подключать несколько светодиодных лент для их одновременной работы в разных частях помещений или при большой длине освещаемого участка. При таком подключении существуют определенные нюансы и сложности.

Параллельная схема подключения

Как и для большинства осветительных приборов самым распространённым и удобным вариантом является параллельное подключение светодиодных лент. Данный способ подходит тогда, когда необходима одновременная работа лент без снижения их светоотдачи.

Подключение выглядит следующим образом:

1. К контактам лент припаивают (или подсоединяют) проводники;
2. Далее между собой соединяют «плюсы» всех лент;
3. Соединяют «минусы» всех лент;
4. Общий плюс и общий минус подключают к соответствующим полюсам трансформатора с рассчитанной мощностью.

Способы соединения двух лент между собой

Если необходим монтаж лент на одной плоскости друг за другом, то их также соединяют параллельно. Но для упрощения схемы и экономии проводов такое подключение можно осуществить с помощью коннекторов или коротких проводников.

Соединение LED-ленты пластиковыми коннекторами

Для упрощения подключения и при отсутствии навыков пайки (или паяльника) для подключения нескольких одноцветных или многоцветных лент между собой можно использовать специальные пластиковые коннекторы для LED-лент. Они имеются в продаже в большинстве электротехнических магазинах или магазинах осветительных приборов. Принцип подключения с помощью таких компонентов прост: контакты светодиодных лент соединяются с контактами коннектора и фиксируются.

Коннекторы бывают как прямолинейные, так и предназначенные для углов и различных вариантов изгиба.

Соединение пайкой

Наиболее надежным вариантом соединения светодиодных лент между собой является пайка. Одновременно с этим, данный способ является наиболее трудоёмким и требует определенных навыков и инструмента.

Осуществить такое соединение можно двумя способами:

1. Соединить ленты пайкой напрямую.

Этот способ подразумевает спаивание двух отрезков лент без применения проводников. Ленты соединяются внахлест и спаиваются в месте контактов. Такой вариант применяют при монтаже ленты на видном месте для того, чтобы не было видно проводов и мест соединения ленты.

2. Соединить с помощью проводов

Такой способ наиболее предпочтительный, так как является надежным. К контактам одного отрезка припаивают проводники, которые в соответствии с полярностью припаиваются к другой ленте. Причем проводники могут иметь любую длину при необходимости.

Плюсы и минусы различных соединений

1. Соединение пайкой

Преимущества	Недостатки
Надежный монтаж; Контакты не окисляются; При наличии инструмента не требуют затрат; Скрытое соединение;	Необходим инструмент и навыки; Возможность повредить (при долгом удержании паяльника на ленте);

2. Соединение коннекторами

Преимущества	Недостатки
Легкий монтаж; Не нуждаются в изоляции; Имеется много вариантов (углы, гибкие коннекторы и прочие).	Затраты на покупку коннекторов; Возможен люфт между контактами, приводящий к искрению; Окисление контактов.

Конструкция

В основе лежит плата гибкого типа, ширина которой — 8-20 мм. Лента подразделяется на маленькие сегменты. Любой из них представляет собой отдельную часть платы. На любой из этих частей имеются по 3 световых диода SMD и резистор, который ограничивает электроток. Соединение всех элементов является последовательным. Любой из световых диодов требует электронапряжения 3,2 В.

В случае соединения последовательным образом вся сборка нуждается в 9,6 В. Для записи такой сборки от электронапряжения 12 В последовательным способом в цепь электропитания устанавливают резистор отграничивающего действия, для которого сопротивление подбирают с расчётом используемой разновидности светодиодов SMD, нуждающихся в определённом электротоке.

Светодиодная лента 220В – что это такое и как ее подключить

Обычная светодиодная лента имеет стандартную длину 5 метров. Как правило, она разделена на 5-сантиметровые отрезки. Разрезать ленту можно исключительно по данным линиям, которые в некоторых случаях даже выполнены в виде перфорации. Каждый такой 5-сантиметровый блок содержит несколько излучающих кристаллов, соединенных последовательно – это сводит напряжение для каждого кристалла до требуемого значения.

В зависимости от того, на какое напряжение рассчитана вся лента, на каждом 5-сантиметровом участке находится определенное количество светодиодов, кратное трем:

• если лента рассчитана на 12 вольт, то на одном отрезном участке расположено 3 кристалла;
• если на 24 вольта, то кристаллов уже 6;
• если на 110 вольт, то излучателей уже 30, а отрезной участок имеет длину не 5, а уже 50 см;
• а если светодиодная лента рассчитана на 220В, подключение которой будет подробно разобрано далее, то светодиодных кристаллов на полуметровом отрезном участке будет уже целых 60.

В лентах, рассчитанных на подключение к сети 220 вольт напрямую, каждый SMD-кристалл потребляет 3,5 Вольта: это диоды SMD 5630; 3528; 5050; 2835; 3014. На отрезном блоке сосредоточено 60 соединенных последовательно диодов, то есть, общее потребляемое напряжение в теории должно составлять 210 В.

Однако сеть дает 220 В, а иногда даже 230 В, и особенностью 220-вольтовых лент с особо яркими излучателями SMD 5630 является то, что диоды в них работают с небольшим перенапряжением – на каждый кристалл приходится максимум 3,83 Вольта.

У led-лент с 60 кристаллами на 0,5 метра диоды располагаются в 2 ряда. При этом если посчитать, то получается, что на стандартном 5-сантиметровом участке располагается 6 кристаллов с крайне высокой светимостью. Кроме того, такая светодиодная лента на 220В без блока питания используется для оформления объектов, располагающихся вне ограждающих конструкций – под открытым небом.

Ленты с диодами SMD 5630 имеют следующие уникальные характеристики энергопотребления:

• Потребляемая мощность составляет 10 Вт/п.м. длины ленты.
• Светоизлучающие диодные кристаллы имеют крайне высокий КПД – более 83% потребляемой ими энергии превращается в полезный свет, однако, оставшиеся 17% неизбежно переходят в тепло. В результате лента изрядно нагревается. Чтобы не допустить оплавления такой ленты, для ее изготовления в качестве основы задействуется толстая фольга, покрываемая термостойким полимером с обеих сторон. Металл не только обеспечивает прочность всей ленты в целом, но и эффективно рассеивает тепло по всей своей длине.

Как же подключить светодиодную ленту на 220 Вольт? Казалось бы, подключение диодной ленты к 220 В можно осуществлять по-простому, то есть, напрямую. Но диоды устроены так, что они пропускают ток в одну сторону и не пропускают в другую. Поэтому если подключение светодиодной ленты к сети 220 В осуществить без предварительно вставленного в цепь выпрямителя, то все кристаллы на ленте будут мигать с частотой 50 раз в секунду.

Такая, и даже в 2 раза большая частота (то есть, 100 Гц), согласно СанПИН, не является допустимой, особенно в жилых помещениях. Для человеческого глаза такой свет будет восприниматься, как мерцающая рябь, от чего будут быстро уставать глаза.

Перед тем как подключить диодную ленту к 220 В переменного тока, следует вставить в цепь выпрямитель. Это устройство содержит несколько конденсаторов, которые накапливают в себе заряд, когда ток идет в одном условном направлении и выдают этот заряд в цепь, когда направление движения тока меняется. Таким образом, выпрямитель делает из переменного тока постоянный без какого-либо понижения напряжения.

Однако и на этом еще не все. Работа выпрямителя «груба». Его главная функция – это обеспечить, чтобы электроны следовали в одном направлении. Поэтому схема подключения светодиодной ленты к 220 В, помимо выпрямителя, должна включать в себя еще и контроллер. Этот прибор – аналог выпрямителя, только в его задачу входит стабилизация, сглаживание любых, даже очень слабых, колебаний разности потенциалов. Современные выпрямители, как правило, содержат внутри себя блок контроллера, что позволяет им выдавать ровный ток и даже сглаживать колебания в сети.

Если речь идет о светодиодной ленте 220В RGB, которая является цветной, то ее монтаж должен производиться через такой же RGB-контроллер.
