Светодиодная подсветка на кухне: источники света, питание, монтаж

МОНТАЖ СВЕТОДИОДНОЙ ЛЕНТЫ СВОИМИ РУКАМИ

С готовыми светильниками всё более-менее понятно, а как сделать подсветку на кухонном гарнитуре своими руками из светодиодной ленты?

ИЗ ЧЕГО БУДЕТ СОСТОЯТЬ СВЕТОДИОДНАЯ ПОДСВЕТКА НА ОСНОВЕ ЛЕНТЫ

Для сборки работоспособного светильника понадобятся следующие материалы:

Диодная лента необходимой длины.
При необходимости алюминиевый направляющий профиль.

Подсветка кухни будет выглядеть аккуратнее, если разместить ее в специальном алюминиевом профиле. Такое решение облегчает монтаж освещения

Блок питания 12 Вт.
Выключатель.
Электрокабель и вилка либо клеммная колодка в зависимости от типа подключения. Кабель рекомендуем использовать медный многожильный в двойной оплётке сечением не менее 2х0,75 мм2.
Термоусадочная трубка для герметизации соединений.

Светодиодная лента нередко продаётся в комплекте с блоком питания и управлением

КАК ВЫБРАТЬ СВЕТОДИОДНУЮ ЛЕНТУ

Светодиодная лента на кухне должна быть защищена от воды, это одно из условий безопасной эксплуатации. Минимальный уровень влагозащиты — IP44 (выдерживает попадание отдельных капель воды), лучше IP65 (струя воды). Напряжение — 12 Вт, как самое безопасное.

Светодиодная подсветка для рабочей зоны кухни должна быть яркой, по спектру приближена к естественному дневному свету. Рекомендуем использовать ленту с трёхкристальными светодиодами типа SMD 50х50 из 30 диодов по 12 люменов каждый на метр длины. Если желаете иметь свет поярче, особенно при оснащении подсветки диммером, лучше выбрать изделие из 60 диодов. Цветовая температура в пределах от 3300 до 500 К.

Дополнительная подсветка для кухни, как правило, не должна быть яркой. Зачастую хватает светового потока SMD 35х28 из 30 диодов по 5 люменов на метр. Цвет значимой практической роли не играет и больше зависит от дизайнерской задумки.

Технические характеристики рекомендованных лент

КАК ВЫБРАТЬ БЛОК ПИТАНИЯ И ВЫКЛЮЧАТЕЛЬ ДЛЯ СВЕТОДИОДНОЙ ЛЕНТЫ НА КУХНЕ

Чтобы светодиодная подсветка на кухне работала стабильно, рекомендуем выбирать блок питания с запасом по мощности около 25%. Мощность ленты зависит от модели, технические характеристики можно узнать у продавца. Так, SMD 50х50 из 30 диодов «берёт» 7,2 Вт на метр длины. Таким образом, если протяжённость составит, к примеру 4 м, общая мощность будет равняться 28,8 Вт. Соответственно, блок питания с 25% запасом — 36 Вт. Выбирайте компактную модель, легче будет спрятать.

Что же касается выключателя, то возможны следующие варианты:

Простой кнопочный.
Сенсорный от прикосновения.
Инфракрасный, реагирует на взмах руки.
Диммер, регулирующий световой поток. Управление может быть механическим, в виде вращающейся рукоятки или сенсорным.
Блок управления, заставляющий свет мигать или переливаться разноцветными огнями, если выбрана многоцветная RGB-лента. Хотя, такие эффекты применяют нечасто.

Диодная подсветка для кухни на основе нескольких лент должна осуществляться только по параллельной схеме подключения

МОНТАЖ СВЕТОДИОДНОЙ ЛЕНТЫ НА КУХНЕ СВОИМИ РУКАМИ

Светодиодная подсветка должна быть собрана в соответствии со следующими правилами:

Ленту нельзя отрезать по длине произвольно, лишь в определённых местах. Для этого на ней нанесены специальные отметки.
При необходимости использовать несколько лент их подключают к блоку питания параллельно.
Электрический кабель, идущий от блока питания, следует соединять с лентой не коннекторами, а пайкой, это надёжнее. Соединение следует герметизировать, обжав термоусадочной трубкой. Можно использовать и изоленту, но сделать это труднее и выглядеть будет не столь аккуратно.

Пошаговые рекомендации по пайке соединения ленты с кабелем

Обычный клавишный или кнопочный выключатель ставится до блока питания.

Схема подключения с обычным выключателем

Диммер или RGB блок — после блока питания.

Светодиодная лента на кухне: фото схемы подключения с регулируемым диммером световым потоком

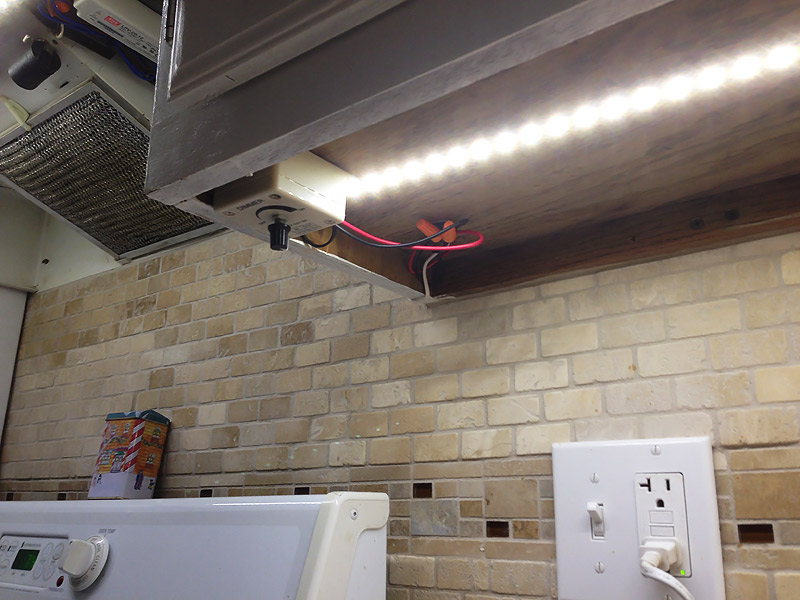

Крепится светодиодная подсветка для кухни под шкафы с помощью двусторонней клеящей ленты. Сначала следует лишь слегка закрепить ленту в нескольких местах и, убедившись, что она находится на нужном месте и легла ровно, сильно прижать по всей длине.

Если вы не обладаете достаточными знаниями и навыком для работы с электрикой и электроникой, поручите монтаж подсветки специалистам. опубликовано econet.ru

Типы светодиодов для рабочей зоны кухни

Для монтажа светодиодного освещения можно приобрести разные типы диодов, например:

линейные накладного типа;
линейные врезного способа установки;
точечные накладного монтажа;
обычные врезного типа;
ленточные.

Накладные диоды установить гораздо легче, но если осуществить врезку, подсветка будет смотреться более аккуратно и эффектно. Наиболее просто монтируется светодиодная лента.

При выборе диодов следует учитывать их особенности в зависимости от маркировки. Например, диод SMD-3528 излучает незначительное количество света, потому что в его корпусе заключен всего один кристалл. Использовать его для создания функционального освещения не получится. Он служит для декоративной подсветки. Угол распространения света – 120 градусов.

Диод SMD-5050 состоит из 3 кристаллов, к каждому из которых подходит по 2 вывода. Поэтому он может излучать свет различных цветов. Его также используют в качестве декоративной или дополнительной подсветки. Угол – 120-160 градусов.

Для основного освещения необходимо подбирать диоды с ярким световым излучением. К таковым относятся SMD 5630, 5730, 2835 (отличается компактными размерами). Помимо высокой яркости, они имеют широкий угол светового излучения – вплоть до 160 градусов. Сила свечения также определяется энергопотреблением. Оно варьируется от 4,8 до 32 В на погонный метр.

Различают типы светодиодов в зависимости от степени защиты:

Негерметичные. Токопроводящие дорожки платы не защищены от влаги, поэтому их устанавливают только в сухих помещениях, которым кухня не является. Индекс влагозащиты – IP33.
Односторонние. Дорожки защищены только с одной стороны. Это оптимальный вариант для кухни. Индекс влагозащиты – IP65.
Герметичная лента выпускается в прозрачном защитном корпусе. По месту установки не имеет никаких ограничений, может устанавливаться даже в бассейнах. Индекс влагозащиты – IP67 и IP68.

Для кухни рекомендуется выбирать светодиоды, световой поток которых близок по температуре свечения дневному свету. Для использования в качестве дополнительной подсветки можно брать светодиодную ленту с плотностью расположения светодиодов около 30 штук на 1 погонный метр. Для использования подсветки в качестве основной необходимо приобрести ленту, плотность расположения светодиодов на которой увеличено в 2 раза, то есть до 60 светодиодов. Максимальная частота размещения диодов – 120 элементов на 1 погонный метр.

Как установить сенсорный выключатель своими руками

Еще один важный элемент светодиодной подсветки – выключатель. И при желании, самостоятельно можно сделать даже сенсорный вариант. Но для этого необходимо понимать, как работает данное устройство. А учитывая тот факт, что независимо от того, о каком типе выключателя идет речь, принцип работы всегда один, разобраться в этом довольно просто.

Сенсорный выключатель для светодиодной подсветки скрытой установки

Итак, первое, что стоит понимать – любой выключатель состоит из 4-х элементов:

внешняя (лицевая) часть. Это панель, которую мы видим. Иногда, для удобства производители снабжают ее подсветкой;
сенсорный датчик – элемент, реагирующий на прикосновения и, соответственно, посылает сигнал, включающий или отключающий подсветку;
коммутационная система, которая преобразовывает сигнал, превращая его в электрический ток, который и активирует систему, включая освещение;
корпус устройства. В данном случае встречаются два вида – встроенные и накладные. В зависимости от типа, будет отличаться способ монтажа и потребуется либо просто зафиксировать его сверху какой-то поверхности, или же вмонтировать внутрь стены.

От того, насколько качественными будут все элементы выключателя, зависит срок его и службы

Поэтому, покупая готовый выключатель для светодиодной ленты или собирая его самостоятельно, обращайте внимание на то, чтобы цена элементов соответствовала их качеству

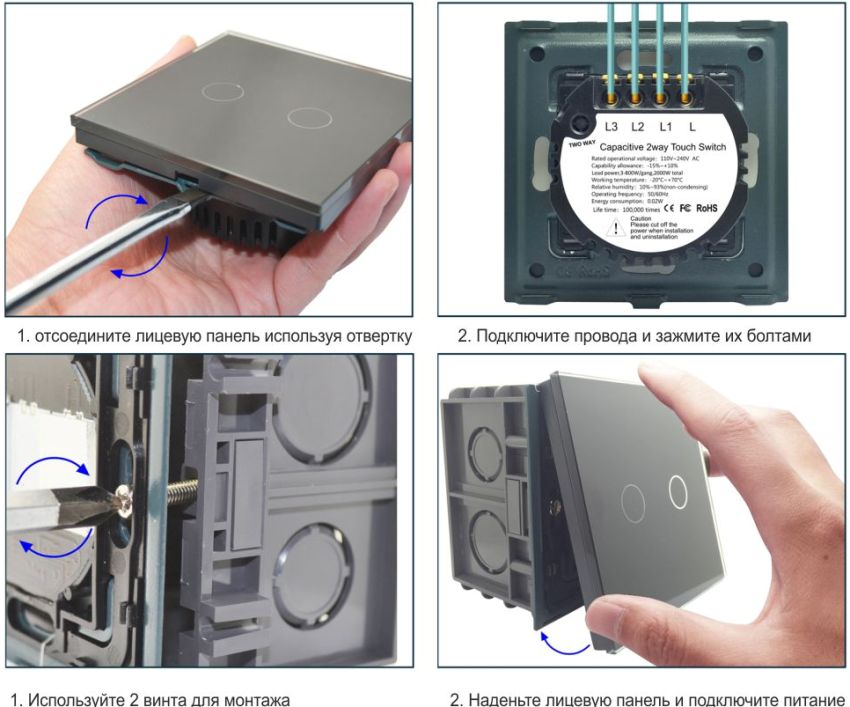

Процесс подключения светодиодной подсветки к сенсорному выключателю

Сенсорные выключатели обычно располагают непосредственно около самой ленты, поскольку они имеют вид модуля и не портят внешний вид кухни

Но при этом очень важно помнить, что датчик реагирует на любой контакт, поэтому место размещения должно исключать случайны прикосновения, на которые сможет реагировать сенсор

Таким образом, можно сделать вывод, что купить светодиодную подсветку для кухни и самостоятельно ее установить может каждый. Для этого достаточно ознакомиться с некоторыми, наиболее важными характеристиками элементов и следовать простой инструкции, стараясь избегать распространенных ошибок. В остальном подсветка на кухне под шкафами светодиодами не представляет никаких сложностей, но зато вносит в интерьер особое настроение.

Вариации светодиодного освещения

Светодиодное освещение может быть выполнено тремя разными способами:

Переносные светильники необычных форм и цветными светодиодами (настольные, настенные)
Встраиваемые светодиодные светильники для кухни (монтаж в корпусную мебель, подвесной или натяжной потолок)
Светодиодные ленты (практичная подсветка любой зоны)

Основные источники света потребляют слишком много энергии, но не справляются с освещением кухни? Нужно организовать дополнительное освещение! Подсветка светодиодной лентой рабочей зоны на кухне, а также ящиков и антресолей – практичное решение проблемы.

Особенности светодиодной ленты

Светодиодные ленты представляют собой гибкую печатную плату, на которую припаяны светодиоды. Выпускаемые ленты отличаются:

Типом используемых светодиодов

Наибольшее распространение получили одноцветные ленты с двумя видами светодиодов – SMD 3028 (размер: 3 на 2,8 мм) SMD 5050 (размер: 5 на 5 мм).

Плотностью расположения источников света

В зависимости от количества светодиодов на один погонный метр выделяются ленты с плотностью в 30, 60, 120 или 240 излучателей

Мощностью источаемого света

Мощность светодиодной ленты напрямую зависит от размеров светодиодов и их частотности. Чем крупнее светодиоды и чаще их расположение на ленте, тем ярче освещение.

Цветом свечения

Одним из преимуществ светодиодного освещения является его разнообразие – оттенок зависит от химического состава используемых проводников электричества и может быть, каким угодно. В домашнем освещении обычно используют тёплые тона для создания эффекта ночника и холодные для акцентирования внимания. Нейтральным вариантом, уместным в любом интерьере, считается белый и жёлтый цвет светодиодов.

Влагостойкостью

Светодиодные ленты отличаются различной устойчивостью к влажностью. Невлагостойкие (IP 20) используют для освещения коридоров, мебели, потолков в спальнях и гостиной. Ленты средней влагостойкости (IP 65) отлично выполняют свою роль в помещениях с высокой влажностью – кухне, ванной. Абсолютно влагоустойчивые ленты (IP 68) предназначаются для наружного освещения при любых погодных условиях (хоть в снег, хоть в дождь).

В дизайне жилых помещений принято использовать светодиодные ленты на самоклеющейся основе, поскольку они отличаются чрезвычайной простотой монтажа.

Как монтировать подсветку на кухне своими руками?

Какие бы дизайнерские замыслы вы ни намеревались реализовать с помощью светодиодной подсветки, не забывайте, что главная задача, которую она должна решать — создавать достаточно освещения в выбранной вами зоне.

Начинают установку светодиодных светильников с подготовки необходимых материалов:

LED-профилей;
уголков под подсветки;
вилок;
электрического кабеля (диаметр 0,75 мм²);
электроустановочных скоби;
ножниц;
светодиодных лент мощностью в 12 Вт;
трансформаторов;
паяльника;
изоленты;
двухстороннего скотча;
блока питания в 12 Вт.

Сам процесс монтажа светодиодных светильников проводится по следующей схеме:

Первым делом вам необходимо подготовить рабочую поверхность, которую вы выбрали для оформления точечным освещением. Ее необходимо очистить от грязи и обезжирить.
Теперь начинаем готовить ленту – нарезаем из нее отрезки нужной длины, зачищаем концы проводов примерно на 1-1,5 см, припаиваем к ним две заготовки кабеля. После пайки обязательно нанесите на место соединения защитный слой изоляции.
По углам с одной стороны необходимо наклеить скотч, а с другой —светодиодную ленту. Неподалеку от нее устанавливают трансформатор. Но вначале с него снимают корпус для определения нижнего напряжения. С противоположной стороны к нему нужно подвести электрокабель с вилкой.
Внутрь шкафа необходимо установить пластиковый короб, в который помещают лишние провода. Для этого потребуется просверлить отверстие подходящего диаметра, протянуть кабель и зафиксировать при помощи скоб. Крепить их нужно в одном месте там, где вы будете устанавливать блок питания. Хочется особо остановиться на соединении проводов. Помните главное правило – «плюс» должен соединяться с «плюсом», а «минус» с «минусом». Если вы убедились, что все сделали верно, то можете их подключать к блоку.
На завершающем этапе выполняется монтаж выключателя, от которого необходимо подвести кабель к блоку питания.

Что такое LED-подсветка

В качестве LED-подсветки используют светодиодную ленту — гибкую и тонкую (всего около 2-3 мм) ленту из полимера, на которой на равном расстоянии расположены диоды, соединенные проводниками. Лампочки могут зажигаться одновременно или попеременно, а также менять интенсивность света — все зависит от выбранной ленты и монтажа.

Светодиодная (LED) подсветка пришла в интерьер из мира уличной рекламы и надежно закрепилась в наших домах.

Где используется:

Как основное освещение в современных домах и квартирах. Идеальное решение для помещений с низкими потолками или интерьеров в стиле минимализм.
Как функциональное освещение: например, для подсветки столешниц кухонных гарнитуров, зеркал в ванной комнате, стеллажей с растениями, а также лестниц и плинтусов для удобства перемещения в ночное время.
В качестве декоративных светильников: ленты позволяют создавать необычные геометрические формы и неповторимые рисунки, с помощью которых можно разнообразить однотонные стены или разделить помещение на зоны.
Чтобы подчеркнуть необычную геометрию: ниши, балки, многоуровневые потолки.

Вот лишь несколько идей использования светодиодной ленты:



Подсветка ступеней	На потолке как основное освещение	В качестве освещения для рассады



Для удобства готовки на кухне	Необычный рисунок в холле	Для подсветки аквариума или террариума



Чтобы создать “парящий” эффект у подвесных тумб	У изголовья кровати	В ванной комнате

Плюсы такого типа подсветки:

Экономия электроэнергии. LED-лампы потребляют в разы меньше электричества по сравнению с лампами накаливания, галогенными и люминесцентными источниками освещения.
Продолжительный срок работы, и, как следствие, редкая замена ламп. Светодиоды способны работать до 100 000 часов. То есть, если вы включаете свет в среднем на 5 часов в день, светодиоды прослужат 20 000 дней, а это без малого 55 лет!
Простой монтаж. Чтобы сделать такую подсветку самостоятельно, не требуется сложных инструментов или большого опыта. О том, как установить LED-подсветку своими руками, расскажем далее.
Бесконечные возможности для дизайна. Благодаря простоте монтажа, большому выбору температур и цвета свечения можно реализовать практически любую задумку.

Минусы:

Если при подключении к источнику питания используется последовательная схема, при выходе из строя одного диода вся лента перестанет светиться.
Материалы и монтаж обойдутся дороже, чем освещение с помощью ламп накаливания или других типов. Но этот недостаток с лихвой окупается продолжительностью службы.

Критерии выбора светодиодного освещения

При подборе устройств следует обращать внимание на ряд важных параметров, чтобы в будущем не менять их на новые

Мощность

Мощность в ваттах (Вт) используется для обозначения световой эффективности приборов, она отражает скорость потребления электроэнергии. Если у остальных типов ламп мощность определяет силу свечения, то у светодиодов она является второстепенной цифрой. Даже малые номиналы мощности дают настолько яркий свет, что для его обеспечения потребовалось бы 10 ламп накаливания. Вместо 100-ваттной обычной лампочки следует выбирать 9-10-ваттную светодиодную.

Сила свечения

Сила свечения в люменах (лм) напрямую связана с мощностью. Световой поток диодов представляет собой мощность энергии луча, или совокупность квантов, излучаемых в пространство. Чем выше мощность диода, тем большим будет световой поток. Так, при 5-7 Вт лампа отдает 250 лм, при 10-13 Вт – 400 лм, при 25-30 Вт – 1200 и т.д.

Также при выборе светильника надо учесть температуру свечения в кельвинах. Более высокие показатели дают холодное свечение, низкие – теплое:

2500-4000 К – белый теплый;
4000-6500 К – нейтральный белый;
6500-9500 К – холодный белый.

Защита

В инструкции к любому диодному светильнику для кухни всегда указывается степень защиты от пыли и влаги. Она обозначается двумя буквами (IP) и таким же количеством цифр. Первые (0-5) обозначают защиту от твердых загрязнителей, вторые (0-8) – от воды. Первая маркировка «5» означает надежную защиту даже от самой мелкой пыли, вторая «8» придает полную водонепроницаемость светильнику.

Вид светодиодов

Все светильники имеют патроны, в них вкручиваются лампочки-диоды

Поэтому при покупке светодиодных ламп надо обратить внимание на пригодность их цоколя к конкретному патрону. Все они классифицируются на типы B, E, P, G, S. Кроме того, осветительные диоды делятся на такие виды:

Кроме того, осветительные диоды делятся на такие виды:

SMD LED. По конструкции это – покрытые люминофором кристаллы на теплоотводящей подложке из меди, алюминия. Имеют большую мощность, выпускаются в белом цвете. Излучают свет под углом 100-130 градусов.
COB-светодиоды. Представляют собой чипы на плате, состоят из десятков кристаллов SMD под одним корпусом, покрытым люминофором. Световой поток у них еще мощнее, чем у предыдущей разновидности. Из-за большого угла рассеивания (180 градусов) света такие диоды не годятся для создания узконаправленного излучения.
Filament LED. Чаще всего применяются для декоративной подсветки. Имеют очень приятный для глаз спектр свечения, напоминающий таковой у ламп накаливания. Угол светового потока – 360 градусов за счет цилиндрической формы подложки.

Ошибки планирования освещения

Планировать освещение прежде чем дизайн-проект кухонного гарнитура будет готов

Выход из проблемы: Каким будет освещение кухни необходимо распланировать перед началом ремонта.

Как только тогда, когда вы определились с расположением кухонной утвари, определились, где будет расположена раковина, рабочий стол и обеденный, только тогда можно будет разместить освещение таким способом, чтобы рабочая зона была в главной освещенности.

Одна лампа в центре

Ответ: Общая подсветка на потолке с помощью одного или нескольких светильников, и подсветка столиков, где происходит готовка, и обеденное место.

Невозможно отрегулировать яркость освещения

Выход: сделать выключатель с реостатом. Это позволит изменить яркость освещения кухни. Например: во время ужина, когда вы хотите провести время в романтической обстановке, можно сделать свет тусклым.

Но если вам понадобится что-нибудь приготовить, вы просто можете сделать снова свет ярким при помощи реостата.

Когда покупаете реостат, не стоит на нем экономить, так как дешевый выключатель может вас подвести, или перестать работать вообще.

Устройство изделия

Все изделия на основе светодиодов (ленты, лампы, различные виды светильников) способны обеспечить оптимальную степень освещённости и максимальный комфорт. Такие системы отлично дополняют общее освещение и способны вписываться в любой интерьер. Чтобы создать эффектное дизайнерское оформление помещения, необходимо правильно распределять световые потоки и подбирать необходимое освещение. Лед-ленты выполняют не только функциональную роль, но ещё и эстетическую. Светодиодная подсветка способна внести новые элементы в оформление интерьера пространства.

Ленты на основе светодиодов используют для декоративной подсветки мебели, различных ниш, а также они могут устанавливаться на карнизах. На кухне применяются чаще всего для выполнения качественной подсветки рабочей зоны.

Такие ленты очень эластичны и имеют клеящее основание. Светодиод является полупроводником, который начинает излучать свет при поступлении электрического тока. Яркость зависит от химического состава и конкретного типа элемента. В схему освещения входит:

Блок или генератор питания.
Диммеры. Это определённые коннекторы, с помощью которых можно легко соединить несколько отдельных элементов.
Контроллер. Его применяют для разноцветных лент.

При самостоятельной установке светодиодного освещения необходимо помнить, что нельзя подключать оборудование напрямую к сети. Так устройство может быстро перегреться и перегореть. Обязательно нужно использовать стабилизатор.

Виды подсветки

От вида подсветки зависит то, насколько ярким будет освещение.

Для того, чтобы организовать правильную освещённость на кухне, нужно определиться с одним из видов освещения:

Светодиодная лента

Подобное освещение является оптимальным вариантом для подсветки на кухне. Это обуславливается тем, что лента очень тонкая и компактная.

Крепясь под шкафчик кухонного гарнитура, она обеспечивает яркое и чёткое освещение. При этом она не занимает много места и не будет мешать во время работы.

К основным преимуществам конструкции относят:

длину. Благодаря тому, что лента представлена одной сплошной линией, она освещает всю рабочую зону, а не её отдельные участки;
возможность монтировки под любую конструкцию. Она легко будет монтироваться на любую поверхность;
яркий свет;
стоимость. Такие светильники имеют достаточно демократичную цену;
легкость монтажа. Светодиодную ленту легко прикрепить к кухонному гарнитуру самостоятельно.

Это основные преимущества ленты. К недостаткам можно отнести то, что некачественные производители используют дешевые материалы. Разумеется, они быстро теряют яркость и не могут обеспечить должного освещения.

Точечные светильники

Такая конструкция имеет широкое распространение не только на кухне, но и во всём помещении в целом.

Маленькая лампочка крепиться к нижней части кухонного гарнитура, чтобы освещение рассеивалось по поверхности шкафа.

Точечное освещение может подсвечивать только определённую зону, но удобство состоит в том, что светильники очень компактные и не занимают много места.

Их можно распределить по всей поверхности гарнитура, либо в шкафчики. Кроме того, можно использовать такой вид освещения в декоративных целях.

При выборе точечного светильника стоит обратить внимание на его внутренности. А именно на то, какие лампы используются для освещения: галогеновые или светодиодные

От основного материала напрямую зависит срок службы такой лампочки.

Поворотные светильники

Ещё один вид точечного освещения, который представляет из себя поворачивающуюся лампу. Механизм очень прост, и подобная лампа может встраиваться в любую часть кухонного гарнитура.

Благодаря вращающемуся механизму, человек может самостоятельно регулировать область, куда направлено освещение.

Основным преимуществам такой лампы является низкий уровень энергопотребляемости. Поворотные светильники не расходуют большое количество энергии и благодаря компактным размером занимают скромную площадь кухонного пространства.

Линейная подсветка

Идентичный механизм работы, как со светодиодной лентой. Основное различие заключается в том, что линейная подсветка имеет не только светящийся элемент, но и пластиковый корпус.

Это делает механизм более прочным и долговечным. Большинство качественных моделей работает от сети и имеет рубильник включения.

Это одновременно является и сильной и слабой стороной системы, ведь тогда хозяйке нужно установить систему рядом с розеткой. Но зато это обеспечит долговечность и качество продукции.

Накладные светильники

Основное преимущество конструкции заключается в том, что монтаж освещения принесёт минимальные повреждения на мебели.

Однако, при выборе накладного светильника стоит заранее обдумать момент, куда прятать провода.

Провода не должны мешать рабочему процессу. Момент крепления тоже можно выбрать самостоятельно, либо воспользоваться шурупами, либо выбрать экземпляр с клейкой основой.

Подсветка для стеклянных фартуков

Достаточно интересный и необычный вариант освещения. При выборе такого варианта, человек не видит самого светящегося элемента, и создаётся ощущение, что подсвечивается сама стена.

Оптимальный вариант установки — за панелью. Тогда можно создать не только эффектное освещение, но и спрятать все провода.

Беспроводные светильники для кухни

Такое освещение представлено в нескольких вариантах:

обычные лампы;
настольные лампы;
точечное освещение;

Большим преимуществом является то, что пользователю не нужно заморачиваться и скрывать провода.

Такая конструкция работает от специальных батареек и когда свет становится слишком слабым, можно сменить зарядный механизм и пользоваться лампами дальше.

Как сделать светодиодную подсветку на кухне
