Светодиодная подсветка: как сделать освещение из led ленты своими руками

Не забывайте!

Если вашей самозабвенной целью является освещение максимальной площади, нельзя забывать о том, что не рекомендуется использовать ленты длиною больше 15 метров, так как напряжение в самом начале цепи является самым высоким, поэтому близстоящие от питания лампочки подвержены выгоранию быстрее.

Если ваш выбор в использовании в подсветке пал на RGB-ленту, необходимо так же учитывать, что у неё имеется четыре выхода, которые распределены между тремя цветами и одной массой.

Главным преимуществом светодиодной подсветки потолка, сделанной своими руками, является относительная дешевизна комплектующих, что абсолютно никоим образом не сказывается на качестве работы и зрительном восприятии подсветки в целом.

Для более наглядного освоения материала, предлагаем посмотреть видео, о том как сделать светодиодную подсветку своими руками:

Применение светодиодов

Светодиодное освещение в квартире можно организовать в любом помещении, хоть на кухне, хоть в ванной, хоть спальне. Прежде всего, светодиодное освещение используют в декоративных целях, для подсветки стен или потолка различными цветами радуги. Очень часто такое освещение используется для визуального расширения небольшой комнаты, путем прокладки светодиодной ленты по периметру потолка.

Освещение стен светодиодами

Самое главное, в освещении светодиодами потолков и стен, это не переборщить с разнообразием цветов и не сделать из потолка новогоднюю елку, светящуюся разноцветными огнями. Тут главное чтобы цвет светодиодной ленты был не слишком ярким и чтобы цвет светодиодов подходил под цветовую гамму комнаты. Очень эффектно смотрятся подсвеченные снизу стены.

Фартук на кухне освещенный светодиодами

В кухне можно подсветить фартук или контур шкафа с помощью светодиодной ленты. Или же можно сделать внутренне освещение шкафов, чтобы свет включался при открытии дверцы шкафа и выключался при закрытии.

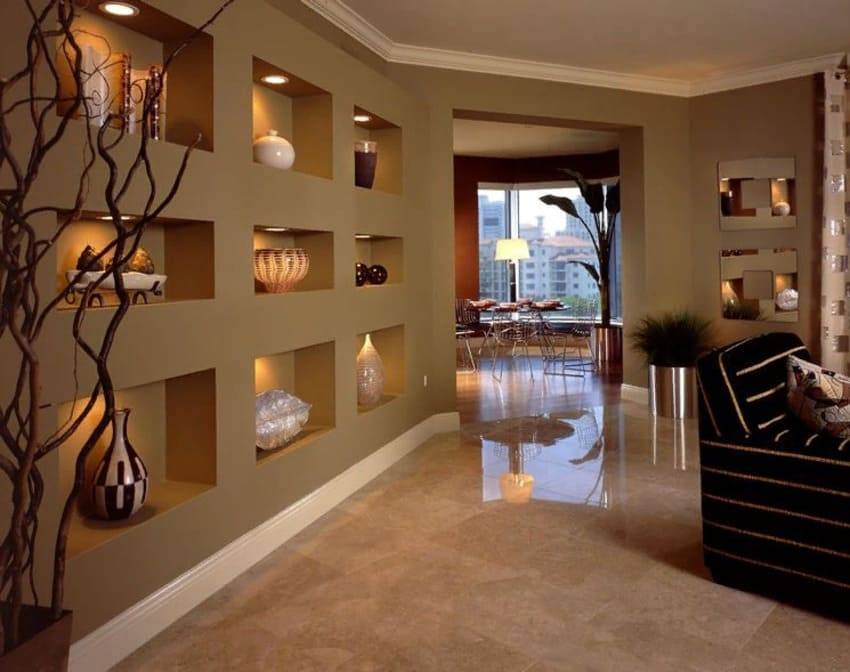

Подсветка ниш, проемов и арок

Еще несколько вариантов использования светодиодной ленты в квартире:

Обрамление ниши в стене поможет акцентировать на ней внимание;
Подсветка алькова создает романтическую атмосферу и может использоваться вместо ночника;
Декор оконного проема – у вас будет отличный вид с улицы;
Декоративная подсветка арки и зонирование помещения с ее помощью.

Еще один вариант: светодиодная лента – навигатор по дому. Случалось ли ночью вставать и плутать по дому в поисках туалета, врезаясь в дверной косяк или стену, без света? Обрамите дверные проемы светодиодной ленточкой, и вам не нужно будет включать свет, режущий глаз после сна, для комфортного передвижения по дому ночью.

Выбираем материалы

Итак, вы твердо решили сделать у себя дома в одной из комнат подсветку потолка

Неважно, какую – цветную, белую или вовсе решились на светящийся потолок. Но в любом случае вам необходимо посетить строительный магазин, где вы купите необходимые материалы

Самый главный элемент – это светящаяся лента. Она бывает светодиодная и дюралайтовая. Дюралайт – это шнур, внутри которого располагается масса маленьких лампочек, диодных или накаливания. Он не боится воды, очень прочный и гибкий. Дюралайт можно устанавливать на любой поверхности. Главный его недостаток – это слабое свечение.

Светодиодный дюралайт

Дюралайт

Светодиодная лента – это тонкая и гибкая плата, где на равном друг от друга расстоянии расположены светодиоды.

Ее основные достоинства:

возможность установки на любую поверхность;
невысокий уровень потребления электроэнергии;
высокая яркость;
простота монтажа.

Неоновые лампы для подсветки потолка

Цены на светодиодные светильники

~~светодиодный светильник~~

Неоновая подсветка потолка

Именно лента из светодиодов, благодаря своим плюсам, обычно используется для монтажа такого декоративного освещения.

Светодиодная лента под натяжным потолком — широкие возможности

И важно знать, как правильно выбрать эту деталь будущей подсветки

Для начала определитесь, каким будет цвет у вашей подсветки. Это – немаловажный аспект не только потому, что оттенок света должен подходить к интерьеру, но и потому, что определенные цвета, как ни крути, воздействуют на психику человека.

Таблица. Воздействие цветов на состояние человека.

Цвет	Воздействие
Красный	Раздражающий, но в то же время возбуждающий цвет. Не советуют использовать людям с повышенной раздражительностью.
Синий	Настораживает, настраивает на рабочий лад, делает человека собранным.
Желто-синий	Способен вызвать истерику.
Голубой, морской, бирюзовый	Настраивает на размышления, умиротворяет.
Зеленый, желто-зеленый	Успокаивает.
Оранжевый, желтый	Нейтрален, не вызывает особых чувств.

Образцы цветов

Многоцветная диодная лента, RGB лента

Посмотрите на плотность расположения лампочек. Она бывает 30, 60, 120 штук на метр. Специалисты советую для контурной подсветки брать ленту с 60 или 120 диодами, а вот для направленного освещения лучше всего подойдет лента на 30.
Определитесь с мощностью ленты – по этому показателю они тоже бывают разные. Для направленной подсветки купите модель 5 Вт/м, а для контурной лучше взять побольше – 8 Вт/м. Чтобы сэкономить на контроллерах (купить более дешевые), на откосы ставят ленты 5 и 7 ВТ, а на полочку – 7 и 14 Вт. Определить мощность ленты поможет ее маркировка, которая имеет буквенный и цифровой код, например, SMD 3028

Первые две цифры – это как раз и будет значение мощности.
Важно оценить и общую мощность ленты, которая рассчитывается по всей длине. Посчитав, сколько всего метров ленты вам понадобится, умножьте это число на мощность 1 метра

Исходя из полученного параметра, выбирайте мощность контроллера для ленты.

Разновидности светодиодных лент

Мощность светодиодной ленты

Количество светодиодов на ленте

Кстати, внимательно посмотрите и на то, как лента мигает. Подсветка такого вида способна оказывать и психоделический эффект за счет этого параметра. Не берите ленты, которые мерцают с частотой 0,5 Гц, 2 Гц и 7 Гц. Они могут стать причиной развития эпилепсии.

Лента светодиодная 3528 60 LED/M IP20

Итак, для монтажа подсветки потолка понадобится:

светодиодная лента в необходимом количестве;
ПВХ уголок (на него вы будете клеить ленту);
блок питания;
карниз, гипсокартон (если на вашем потолке еще не предусмотрены откосы и полочки для размещения подсветки);
сетевой кабель;
контроллер;
коннекторы для соединения отрезков ленты.

Инструмент для монтажа светодиодной ленты своими руками

Это – основной список необходимых материалов. В зависимости от того, как вы планируете монтировать подсветку потолка, вам могут понадобиться и другие предметы.

Как выполняется подсветка коридоров

Освещение коридоров имеет свои особенности, которые объясняются небольшой площадью, часто не самой удобной планировкой этого маленького помещения. В коридоре необходимо обеспечить не только хороший уровень света, но и придать ему больше уюта. Именно при помощи светодиодной ленты можно обеспечить требуемый эффект, при этом дополнительного места для светильников и бра не потребуется. Идеальна здесь карнизная подсветка, когда светодиодная лента монтируется на потолке за гипсокартонным выступом. В итоге помещение отлично освещается, зрительно создается эффект увеличения пространства. Светодиоды можно применять и для подсветки стен, мебельных гарнитуров в прихожей.

Это даст больше направленного света, позволит скрыть некоторые недостатки помещения, акцентировать внимание на отдельных элементах. Ленты монтируются около зеркала, шкафа с одеждой, актуально освещение проема входной двери, межкомнатной между холлом и жилыми помещениями

Цвет подсветки обычно белый, другие варианты применяются крайне редко, так как они не совсем уместны и удобны для использования. Белый дает больше света, в таком маленьком пространстве это необходимо.

Дополнительные способы

Вар. №5, подходит для основного led освещения помещения.
Вар. №6, нижний профиль монтируется накладным способом в виде светодиодного светильника на гипсокартонную поверхность. Возможна замена на потолочный плинтус.
Вар. №7, из-за сложной формы карнизов обычно леды размещают на стене.
Вар. №8, плинтус крепится ниже на 50 -70 мм. и на нем размещается источник света. Это бюджетный монтаж, подойдет любой дешевый плинтус, не обязательно полиуретановый.

Угол свечения светодиода 120 градусов, по этому при таком размещении он не будет слепить и практически не будет виден.

Вар. №9, гипсокартонный короб двухуровневого натяжного
Вар. №10, визуально увеличивает высоту за счет подсветки стены.

Подключение светодиодной ленты

Большая часть светодиодных лент работает от напряжения 12 В или 24 в. Если линейка кристаллов одна, питание требуется 12 В, если их две — 24 в. Подходит любой источник постоянного тока, выдающий такое напряжение: аккумулятор, блок питания, батарея и т.д.

Схема подключения светодиодной ленты к сети 220 В через блок питания

Чтобы подключить ленту к бытовой сети 220 В требуется преобразователь или адаптер (еще называют блоками или источниками питания, адаптерами).

Недавно появились ленты, которые сразу можно подключать к сети в 220 В. Все они запаяны в пластиковые трубки — 220 Вольт это уже не шутки. Режутся тоже по намеченным линиям, соединяются при помощи специального коннектора, который вставляется в проводники. К коннектору подключается шнур со встроенным выпрямителем (это диодный мост и конденсатор).

Подключение специальной светодиодной ленты к сети 220В

Отличается эта лента от обычной тем, что в ней небольшие участки (20 шт) со светодиодами подключены не последовательно, а параллельно, еще и так, что диоды направлены навстречу друг другу. За счет этого получаем требуемое напряжение в 220 Вольт или около того. Переменный ток преобразуется в постоянный при помощи диодного моста, а пульсация гасится конденсатором.

Схема подключения светодиодной ленты без блока питания

В принципе, такую ленту можно собрать из обычной, но нужно будет позаботиться об изоляции: прикосновение к элементу, подключенному к бытовой сети без переходника чревато серьезными последствиями.

Как подключить несколько светодиодных лент

Каждая из лент, в зависимости от используемых модулей и количества элементов на одном метре, потребляет различное количество тока. Средние параметры приведены в таблице. Зная, какой длины вы хотите смонтировать подсветку, можно выбрать адаптер, который будет выдать требуемый ток.

Таблица потребляемого тока светодиодными лентами, питающимися от 12 В

Иногда требуемая длина ленты превышает 5 метров — когда необходимо подсветить комнату по периметру. Даже если блок питания может выдать требуемый ток, соединять последовательно две или больше пятиметровые ленты нельзя. Максимально допустимая длина одной ветки — вот те 5 метров, которые приходят в бобине. Если дорастить ее, подключив вторую последовательно, по дорожкам первой ленты будет проходить ток, многократно превышающий расчетный. Это приведет к быстрому выходу элементов из строя. Может даже расплавится дорожка.

Если мощность блока питания такова, что к нему можно подключить несколько лент, к каждой из них тянут отдельные проводники: схема подключения параллельная.

Как подключить несколько светодиодных лент к одному блоку питания

В таком случае удобно блок питания располагать посредине, например, в углу, а от него — две ленты по обе стороны. Но часто дешевле купить несколько менее адаптеров, чем один более мощный.

Подключение RGB ленты через контроллер

Последовательно подключаются сначала блок питания, потом контролер. Между собой они подключаются двумя проводами. Из контроллера выходят уже 4 проводника, которые разводятся по соответствующим контактным площадкам ленты RGB.

Подключение светодиодной ленты RGB через контроллер

Точно также, как и в монохромных лентах, и в этом случае максимально допустимая длина одной линии — 5 метров. Если необходимо большая длина, то от контроллера отходят два пучка проводов по 4 штуки в каждом, то есть соединяются они параллельно. Длинна проводников может быть разной, но более рационально, чтобы блок питания и контроллер находился посередине, а в стороны уходят две ветки подсветки.

Выбор источника света и материалы

Не так уж и давно единственной возможным были настенные светильники бра, а качестве основного источника света – люстра в центре комнаты. Но современные технологии предлагают новые решения в – это неоновое освещение и встроенные светильники, светодиодная подсветка под натяжными потолками. Она создаст в помещении ощущение уюта и тепла. А при желании – романтическое настроение или почти клубное освещение.

Схема расположения светодиодной ленты на потолке.

Но прежде, чем разобраться, как сделать , надо уточнить, что это не основное освещение, это декоративный элемент, который очень часто используют в современном дизайне потолков. Монтируют их не в сами потолки, а под ними, то есть в потолочных карнизах под подсветку.

С помощью неоновой подсветки потолок зрительно отправляется «в туманную даль», что визуально поднимает потолок. Особенно эффектно выглядит подсветка под натяжным потолком. С ее помощью легко создают эффект “парящего потолка”.

Чтобы дизайн помещения был гармоничным, необходимо продумать все нюансы, подобрать светильники, люстру, цветовую гамму и массу других моментов. Правильно установленная внутренняя подсветка потолка с помощью светодиодной ленты и грамотно исполненный дизайн создадут феерический световой шедевр.

Вариантов подсветки потолка не так уж и мало. Чтобы создать необычный дизайн проще использовать готовые люминесцентные лампы в потолочные карнизы под подсветку. Они бывают самых разнообразных цветов. Но можно и сэкономить, используя светорассеивающие пленки, которые создадут богатые цветовые композиции.

Схема светодиодного освещения в квартире.

Используя люминесцентные лампы, более экономно будет применение не электромагнитных балластов, электронных. Они позволяют моментально включать все лампы, и не будет неприятного мигания. Хотя, у таких источников света есть и недостатки:

В неоновой трубке и в люминесцентных лампах содержатся вредные вещества, поэтому для них потребуется особая утилизация.
Световой поток распространяется неравномерно.
Повышенная пожарная опасность.

По понятным причинам, при выборе подсветки под натяжным потолком, а также под другими видами потолков, чаще всего, в современном интерьере отдается предпочтение именно светодиодной потолочной подсветке. Поэтому в последнее время особое признание и очень широкое применение в современном дизайне потолков получили потолки со светодиодной подсветкой. Ведь светодиоды, хоть и стоят недешево, присущими достоинствами окупают свою стоимость:

Схема ниши для монтажа подсветки.

Ровный и яркий световой поток.
Срок службы достаточно продолжительный.
Экономное потребление электроэнергии.

Для того чтобы совершить монтаж различных вариантов освещения потолка, вам понадобятся:

Необходимая длина светодиодной неоновой ленты.
Коннекторы для соединения.
Контроллер, если этого потребует дизайн.
Блок питания.
Потолочный плинтус.
Клей.
Саморезы и дюбеля.

Подсветка потолков

Декоративное подсвечивание потолков – распространенное применение светодиодных лент в квартире. Организовать такую подсветку можно следующим образом:

Монтировать ленту под потолочный плинтус. Не столь красиво, но очень дешево.

Установить светодиодную полосу под карниз из гипсокартона. Очень красиво, но требует дополнительных финансовых вложений.

Спрятать подсветку за натяжным полупрозрачным потолком. Так как нет ограничений в способе укладки светодиодной ленты, можно сделать рисунок или орнамент.

Поклеить ленту по периметру различных уровней потолка, ниш в нем.

Так как LED-лампочки отличаются высокой светоотдачей и низким энергопотреблением, домовладельцев интересует вопрос, можно ли организовать основное освещение светодиодной лентой в квартире. Это возможно, но для этого понадобятся мощные светодиодные лампы, дающие более 20 люмен. Тогда дополнительные источники света можно не приобретать.

Светодиодная лента, как она есть

Теперь давайте разбираться непосредственно с оборудованием. Выясним основные его характеристики, свойства, порядок монтажа и прочее.

Как устроена LED лента

Структура светодиодной ленты

Светодиодная лента представляет собой гибкую печатную плату. С лицевой стороны на нее напаяны резисторы и отдельные светодиоды, соединенные одной цепью. С обратной — будет клейкое основание для удобного и быстрого монтажа.

Лента может укорачиваться по длине, поэтому на той же лицевой стороне периодически установлены контактные площадки для питания, обозначенные как – и +. Это говорит о том, что прибор будет работать только от постоянного тока и для питания ему потребуется понижающий трансформатор.

Места, где допускается резать ленту

Ленту резать можно только секциями определенного размера. Допустимые места резки обозначаются прямо на ленте изображением ножниц. Минимальный отрезок ленты будет включать в себя три диода.

Для работы ленты требуется напряжение в 12 или 24В. Эти данные подскажет сама лента в своей маркировке. Нужное напряжение выдается трансформатором. Сила тока ограничивается промежуточными резисторами.

Ширина ленты также стандартизирована, но можно приобрести варианты от 8 до 24 мм. Максимальная длина запитанного отрезка ленты составляет 5 метров. В такой длине они и продаются, намотанными на бобины. Дело в том, что при превышении указанного лимита разница сопротивления на концах прибора становится настолько великой, что заметен перепад яркости свечения – в начале светодиоды будут яркими, а в конце тусклыми. Когда необходимо запитать ленту большей длины делается дополнительная параллельная запитка. Питание может протягиваться от одного источника питания, если его мощности достаточно, или от разных.

Диодная лента на бобине

Важно правильно соотнести мощности ленты и блока питания. Последнего должно хватать с запасом, чтобы избежать его перегрева

Типы светодиодных лент

Светодиоды SMD

Существует два типа светодиодных лент:

На одних установлены диоды типа SMD. Это самое популярное решение, та как полупроводники имеют компактные размеры и выдают хороший уровень светимости. По форме они квадратные и плоские.
Второй вид называется DIP — для внутренних помещений их не используют, а вот для уличной подсветки они хороши. Корпус всего устройства имеет плотную силиконовую оболочку, которая надежно защищает от влажности и прочих вредных факторов. Диоды имеют цилиндрическую форму и большие габариты. Преимущество такой ленты в том, что она легко гнется в разных направлениях.

Лента DIP

Помимо буквенного обозначения в маркировке ленты будет и числовое, например SMD5050 – так обозначается тип чипа и его габариты в сотых долях сантиметра.

Светодиод SMD3528 является самым популярным. Он работает от номинального тока в 6,4 мА. Связка из трех диодов потребует 0,2 А. Эта информация пригодится при расчете мощности блока питания под ленту.

Сколько потребляют мощности светодиодные ленты разных типов

Также при выборе ленты обратите внимание на количество диодов на 1 погонный метр – значение варьируется от 30 до 240 штук, в зависимости от типа. Чем больше этот показатель, тем ярче будет выдаваемый световой поток

Чем плотнее расставлены светодиоды, тем более ровную полосу света они выдадут. Для подсветки потолка покупают не менее 120 штук, чтобы не наблюдать эффект прерывистой полосы.

Цветные ленты

Ранее мы уже рассказали про цветные ленты, способные динамически менять цвет освещения. Стоят они намного дороже, но взамен дают увеличенный функционал.

Лента RGB

Для управления такой лентой потребуются специальный контроллер, через который подается питание. Он имеет дистанционный пульт управления, и монтируется также скрыто. Устройство это напоминает кнопочку на новогодней гирлянде, но умеет намного больше.

Пользователю доступны функции смены временного интервала мигания подсветки, точной подстройки оттенков под себя и их запоминание, регулировки чередования цветов и их яркости. Последние модели подключаются к сигналу Wi-Fi и могут дистанционно управляться со смартфона через приложение.

Сборка светильника

После разработки конструкции будущего светильника и подготовки всех инструментов и материалов собирается сам светильник.

Иногда весь процесс сборки заключается в наклеивании ленты на основание, например, при подсветке клавиатуры, находящейся на выдвижной полке под столом.

В других случаях необходимо светильник необходимо изготовить или переделать существующий.

Особенности и этапы выполнения монтажных работ

Монтаж и подключение светильника из светодиодной ленты имеет ряд особенностей:

Блок питания должен располагаться как можно ближе к светодиодам. Чем длиннее провода, тем больше потери напряжения в них, что приводит к потерям яркости светильника.
Желательно изолировать светодиоды от основания, если оно металлическое.
При подключении устройства прямо от сети 220В (через конденсатор) использовать только ленту, покрытую силиконом с двух сторон.

Что делать, если нет готовой светодиодной ленты

Если нет готовой светодиодной ленты, то ее можно сделать самостоятельно.

Для этого необходимое количество светодиодов необходимо соединить последовательно, и подключить к ним токоограничивающее сопротивление. Собрать такую конструкцию можно на полоске гетинакса или текстолита, где для монтажа светодиодов сверлятся отверстия. Такое устройство можно собрать на любое необходимое напряжение и количество светодиодов.

При использовании светодиодов серии SMD, они устанавливаются на печатной плате, имеющей форму полосы.

Светильник из несложно, и такая самоделка может заменить дорогую покупную лампу.

Предыдущая
Светодиодная лентаКак светодиодная лента подключается к компьютеру
Следующая
Светодиодная лентаПравильная вставка светодиодной ленты в плинтус

Спасибо, помогло!Не помогло

Виды освещения и подсветки

Функции, которые может выполнять при размещении на потолке или верхней части стен.

декоративная белого цвета;
декоративная одноцветная или цветная RGB;
основное освещение;
вспомогательное, дополняющее основное, типа ближнего света в авто;

Мне захотелось комбинированный тип. Хорошие и красивые люстры стоят дорого, и в современный дизайн уже не вписываются, выглядят устарелыми. Классическое, это встроенные светильники и свет по периметру комнаты.

Сплошная заливка внутри второго уровня, фото комнаты дома

Чтобы по периметру не прокладывать мощную диодную ленту и дорогой алюминиевый профиль, думаю разместить Леды средней мощности, для выполнения функции не яркого освещения. Для яркого света в центре комнаты установить встраиваемую потолочную светодиодную панель под Армстронг, которая при размерах 60 на 60 см светит на 3600 Лм., имеет толщину всего 1 см. Для меня стоимость такой led панели будет около 1000 руб.

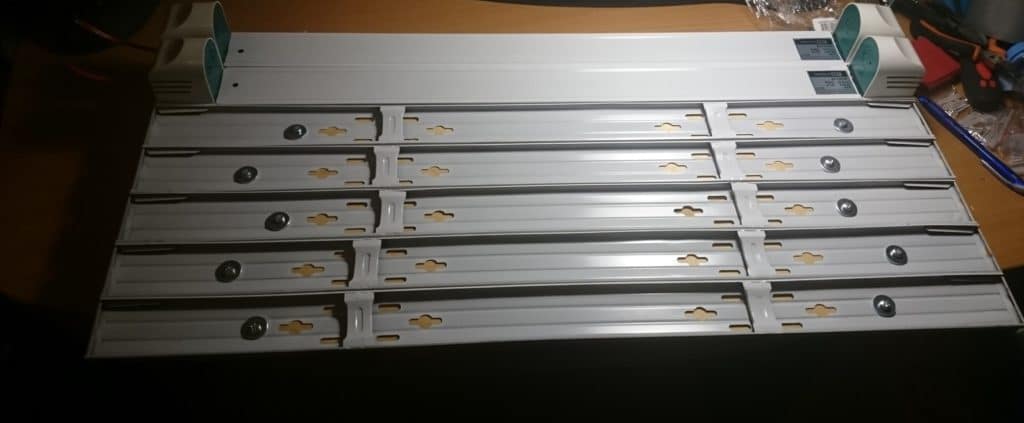

Почему именно панель? – фактически мне не требуется яркое освещение каждого угла, к тому же стены у меня крашеные светлые, свет будет отражаться. Она светить будет максимально эффективно только вниз, на полу будет много света для игры детей.
