Как выбрать светодиодную ленту с датчиком движения

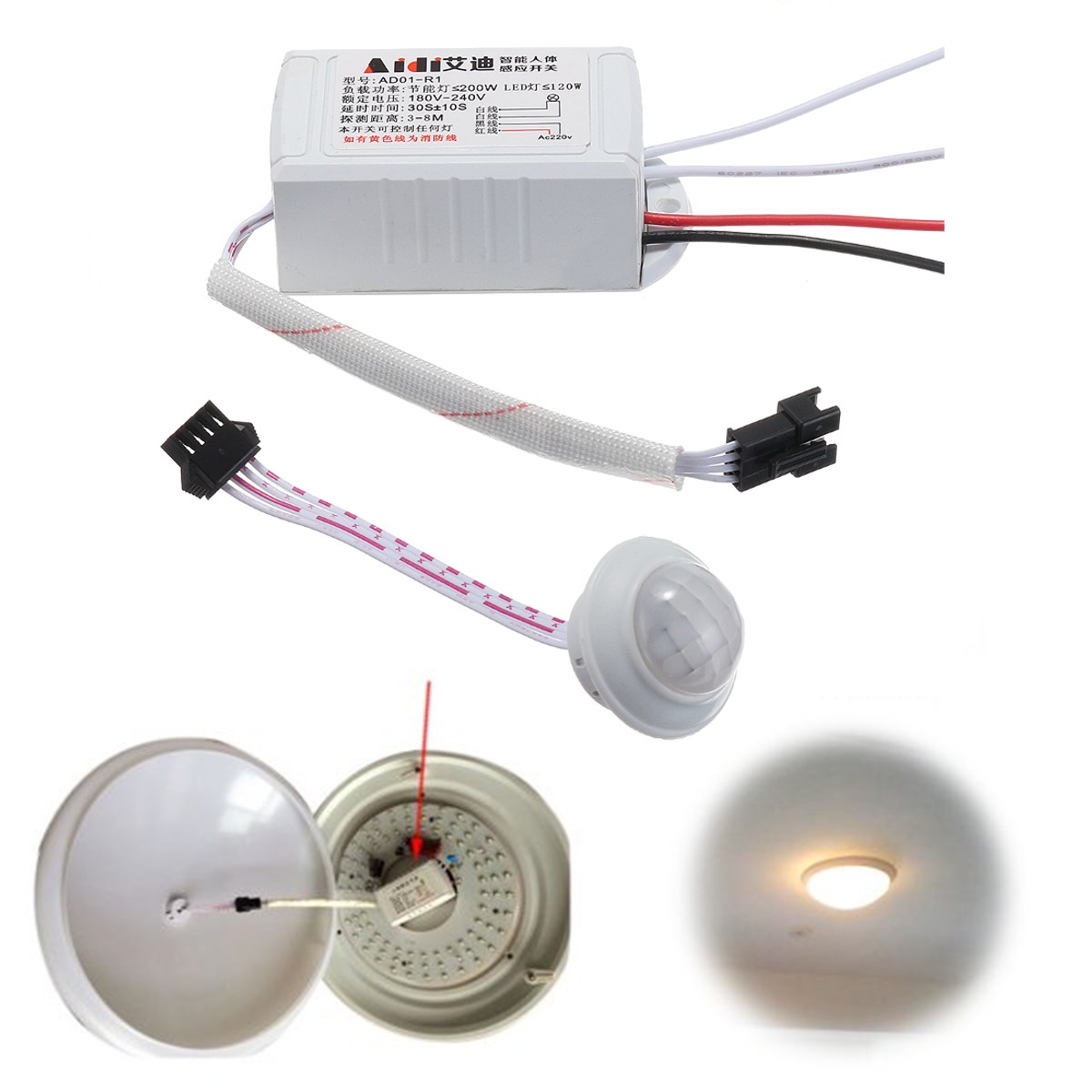

Миниатюрный датчик движения

Существуют
подобного рода и датчики движения. То есть, не те здоровые коробки, которые
вешаются на стенах или под потолком, а такие же самые миниатюрные выключатели,
собранные на узкой плате.

Их также
встраивают в профиль или непосредственно в мебель. Главное их отличие – радиус
действия. Здесь уже речь идет не о нескольких сантиметрах, а о расстоянии в 2-3
метра.

Такие датчики
можно подключать для организации подсветки на потолке или на полу в коридоре.
Очень удобно их вставлять в плинтуса.

При наличии
такого датчика движения, достаточно войти в помещение и свет загорится
автоматически. При бездействии порядка 30 секунд, свет отключается.

Угол охвата
девайса около 100 градусов. Исходя из этого и рассчитывайте его размещение.

Реагирующий
на движение элемент, также необходимо выводить из корпуса. Просверливаете в
профиле или в светильнике отверстие нужного диаметра и выставляете колпачок
наружу.

Все
остальное вместе с проводами остается спрятанным внутри.

Тип питания

Питание светодиодных светильников для ЖКХ с датчиком движения может производиться от сети переменного тока 220 В и от автономных источников питания — батареек различных типов, аккумуляторов. Для освещения территорий возле подъездов в последнее время находят применение солнечные батареи.

Стационарные светильники для питания используют городскую сеть. Они используются для освещения подъездов и территорий входа в подъезд. Чаще всего применяются светодиодные светильники для ЖКХ 6 Вт в антивандальном исполнении. Освещаются придомовые территории, фасады зданий. Для этих целей целесообразно использование прожекторов светодиодных LED 30W с датчиком движения.

Часто прожекторы имеют в своем составе встроенный датчик освещенности, по команде которого производится включение в вечернее время. Прибор производителя Horoz Electric при потребляемой мощности 30 Вт излучает световой поток 1500 Lm в секторе 150°. Угол обзора датчика составляет 180° при дальности действия 10-13 м. Такой прожектор может с успехом освещать памятник на городской площади. Лампочки с нитью накаливания такой мощности хватит только для освещения кладовой в квартире.

Светодиодные светильники, использующие для питания батарейки или аккумуляторы, применяются работниками технических служб организаций ЖКХ для осмотра в подвальных помещениях, на технических этажах зон периодического и сезонного обслуживания.

Их применяют работники, проводящие плановые проверки лифтового хозяйства или ремонтные работы.

Выбор датчика движения

В сущности, есть всего несколько видов датчиков движения, разделяемых по принципу действия. Это инфракрасные, акустические или использующие локацию при помощи различных волн, включая радио и ультразвуковые. Особо эксклюзивными считаются системы лазерного периметра, которые также относятся к аналогичному классу аппаратуры. В любом случае, у каждого из детекторов есть своя сенсорная зона. В случае акустических — объем распространения улавливаемых шумов. Излучающие же обладают определенным «полем зрения», которое зависит непосредственно от вида датчика. И срабатывание их происходит только в моменты попадания в контролируемое пространство крупных движущихся объектов.

Различаются детекторы и по питанию. Некоторые из них используются с аккумуляторами или батарейками, без постоянного соединения к сети. Такие удобны в местах, куда трудно провести линию 220 В, а автоматическое освещение наладить нужно. В этих случаях, питание диодной ленты также выполняется от аккумулятора.

Важным фактором отбора сенсора будет и его защищенность от внешней среды. Она обозначается индексом IP xx на корпусе прибора или в документации, где xx — две цифры. Первая указывает на устойчивость к пыли, а вторая сопротивляемости влаге. Чем они выше, тем меньше шансов выхода детектора движения из строя. К примеру, если он устанавливается в ванных, туалетах или кладовках

В первых двух случаях нужно обратить внимание на сопротивляемость влаге, в последнем — пыли

Рекомендации по выбору

Если помещение, где требуется установить систему автоматического включения света, длинное и узкое, то наилучшим выбором станет настенный детектор. Поле его зрения непосредственно можно ориентировать вдоль всего пространства, обеспечив срабатывание в нужные моменты. В случае лестниц, малых помещений с высоким сводом хороши будут потолочные детекторы или их варианты, устанавливаемые на кронштейн. Сенсорное поле датчика, ориентируют на то место, где наиболее часто будет происходить движение.

Плюсы и минусы сенсоров различного принципа действия

Конечно, принцип действия накладывает определенные ограничения на сенсор. К примеру, звуковые чувствительны к посторонним шумам, что может вызвать их ложное срабатывание. В то же время к ним предъявляются меньшие требования по ориентации и месту установки, лишь бы они «слышали» звук.

Все виды оптических и инфракрасных чувствительны к загрязнению. Кроме того, последние могут не распознать движущийся живой объект, если его температура ниже нормы. К примеру, тогда, когда человек зашел с улицы в холодную погоду. Температура его одежды будет низкой и не распознается датчиком. В то же время, они надежны и долго служат.

Помехи работе в случае грязи на детекторе, относятся и к системам лазерного периметра. Их изначальное невысокое расположение вызывает частое возникновение подобной проблемы.

Что касается излучающих волны сенсоров, — они зависят от электромагнитных помех в помещениях. Некоторые виды радиоволновых датчиков, производят ложное срабатывание в случае искры в выключателях, расположенных в пределах действия прибора. Также их применение затруднено в помещениях с радиопередатчиками, помехи от которых мешают нормальному функционированию датчика движения. В идеальных же условиях, излучающие и фиксирующие отклик сенсоры хороши — они не зависят от уровня освещенности, малочувствительны к загрязнению и к тому же обладают достаточно широким обзорным пространством.

Примечание о настройке детекторов

Большая часть датчиков на рынках позволяют настраивать параметры своей работы. Среди которых — время, сколько будет включен свет после окончания движения в сенсорном поле и общая чувствительность устройства. Последнее значение нельзя выставлять слишком высоким, это приведет только к множеству ложных срабатываний. Особенно последнее касается акустических сенсоров.

Типы и виды

Перед подключением светодиодной ленты стоит разобраться в их видах и маркировке. Так вы не ошибетесь с выбором блока питания и точно рассчитаете требуемую интенсивность свечения, длину ленты и другие параметры.

Наиболее востребованы в подсветке интерьеров ленты из однотонных — монохромных — кристаллов. Постоянная смена цветов слишком напрягает, не дает расслабиться. Это — иллюминация, а не освещение

Потому используются универсальные ленты для создания рекламы, подсветки автомобилей — там, где необходимо привлечь внимание. При оформлении интерьеров применяют в основном SMD ленты

Степень защиты

Так как область применения обширна, то и степень защиты бывает разной. Для сухих помещений выпускаются обычные открытые — без защитного покрытия. Есть влагозащищенные — их можно использовать во влажных помещениях — в ванных например. Они залиты слоем лака. Есть еще один вариант — влагостойкие. Они запаяны в герметичный корпус и могут быть смонтированы прямо в воде — в аквариуме, в пруду или бассейне. Их же можно использовать для подсветки на улице.

Герметичные ленты для подсветки аквариумов, бассейнов или декоративных прудов

Для наружного стайлинга автомобилей чаще всего используют светодиодные ленты, помещенные в прозрачную полимерную трубку. Она защищает не только от попадания влаги, но и от механических повреждений, но и стоимость их выше.

Размеры светодиодов, их яркость и плотность

Разберемся с размерами. Если взять несколько лент, можно увидеть, что сделаны они из светодиодов разного размера. Кроме того располагаются они иногда плотно один возле другого, в некоторых — на довольно приличном расстоянии, а еще есть ленты со светодиодами в две линии.

Самые популярные размеры светодиодов

Размеры элементов внешне отличить несложно, но как понять это по маркировке. Размеры отображены в цифрах, которые стоят после букв, обозначающих тип светодиода. Например, LED-R-SMD3528 (красный) и LED-RGB3528 (универсальный) собраны из элементов размерами 3,5*2,8 мм, LED-G-SMD5050 (зеленый) и LED-RGB5050 (универсальный) — 5,0*5.0 мм.

Это — два самых распространенных типа, хотя есть и более крупные — 56*30 мм, а также встречаются более мелкие — 20*20 мм.

Чем больше размер кристалла, тем большую интенсивность света они выдают. Для монохромных кристаллов показатели такие:

• размером 3,2*2,8 мм выдает световой поток от 0,6 до 2,2 лм;
• размером 5,0*5,0 мм — от 2 до 8 лм.

Универсальные светодиоды при одинаковых размерах имеют меньшую интенсивность: в одном корпусе запаяны три мелких кристалла разных цветов, потому и интенсивность свечения RGB ниже:

• 3,2*2,8 мм выдает 0,3 до 1,6 лм;
• размером 5,0*5,0 мм — от 0,6 до 2,5 лм.

Все значения даны для кристаллов без защитного покрытия. Любое из них снижает интенсивность свечения и это необходимо учитывать при расчете яркости свечения.

Расчет длины

Выше речь шла о каждом отдельном светодиоде на ленте, а на ленте их много и они располагаются с разной плотностью, соответственно выдавать могут поток света разной интенсивности. Минимальное количество кристаллов на одном метре — 30 шт, самая высокая плотность в один ряд — 120 шт/м, в два ряда — 240 шт/м.

В зависимости от количества кристаллов меняется и суммарная интенсивность свечения и электрическая потребляемая мощность. Для удобства расчета требуемой интенсивности освещения и электрических параметров, технические данные сведены в таблицу.

Таблица мощности светодиодных лент с разной плотностью установки светодиодов

По этой таблице можно определить, какой длины необходима лента для подсветки. Например, хотите сделать подсветку в комнате, свечение средней интенсивности. Заменить необходимо две лампы накаливания по 80 Вт. Необходимо организовать световой поток порядка 140 Вт (две лампы по 80 Вт никогда не дадут 160 Вт).

Если для этих целей взять SMD3528 с количеством светодиодов 120 шт/м необходимо будет около 5 метров ленты (берем с с запасом 20%), SMD5050 с плотностью установки 60 шт/м потребуется 4-4,5 метров.

Вообще светодиодную ленту продают на метры. С завода она приходит бобинами по 5 м и далеко не всегда необходим кусок такой длины. Потому имеется возможность отрезать необходимое количество: по нанесенным пунктирным линиям с изображением ножниц. Строго по этим линиям и можно резать.

Разрезают светодиодную ленту ножницами строго по разметке

Если ножницы не нарисованы, то обязательно есть пунктир. Также линию реза можно определить по наличию контактных площадок с обеих сторон от линии.

Схема подключения датчика освещения.

Гораздо дешевле получается купить датчик движения отдельно и подключить их к прожектору или светильнику, а кроме того это значительно расширяет Ваш выбор, потому что моделей со встроенным датчиком довольно ограниченный выбор.

А подключить датчик движения своими руками будет так же просто, как обычный выключатель. У обоих принцип работы одинаков- размыкания и замыкания электрической цепи, но простой- необходимо нажать для этого, а датчик движения делает это автоматически, когда необходимо.

Самая распространенная схема это когда в корпус датчика заводится электрический кабель питания на 220 В и светильник. На L Садится приходящая фаза, на N- ноль с этой же клемы, если не предусмотрено второй N, ноль уходит на лампу. С третьего контакта также уходит управляемая датчиком фаза на второй контакт лампы.

Аналогично делается расключения в случае использования промежуточной распределительной коробки.

Довольно редко требуется для определенных условий, что бы светильник работал постоянно в обход датчика при помощи включения самого обычного выключателя. Для этого, как показано на второй схеме Фаза со светильника, в обход датчика должна приходить на выключатель, а через него соединятся с фазой электросети вашего дома.

Для постоянного включения света необходимо замкнуть контакты выключателя, а если их разомкнуть, тогда будет освещение управляться датчиком движения.

Готовый комплект или самостоятельная сборка? Сравниваем

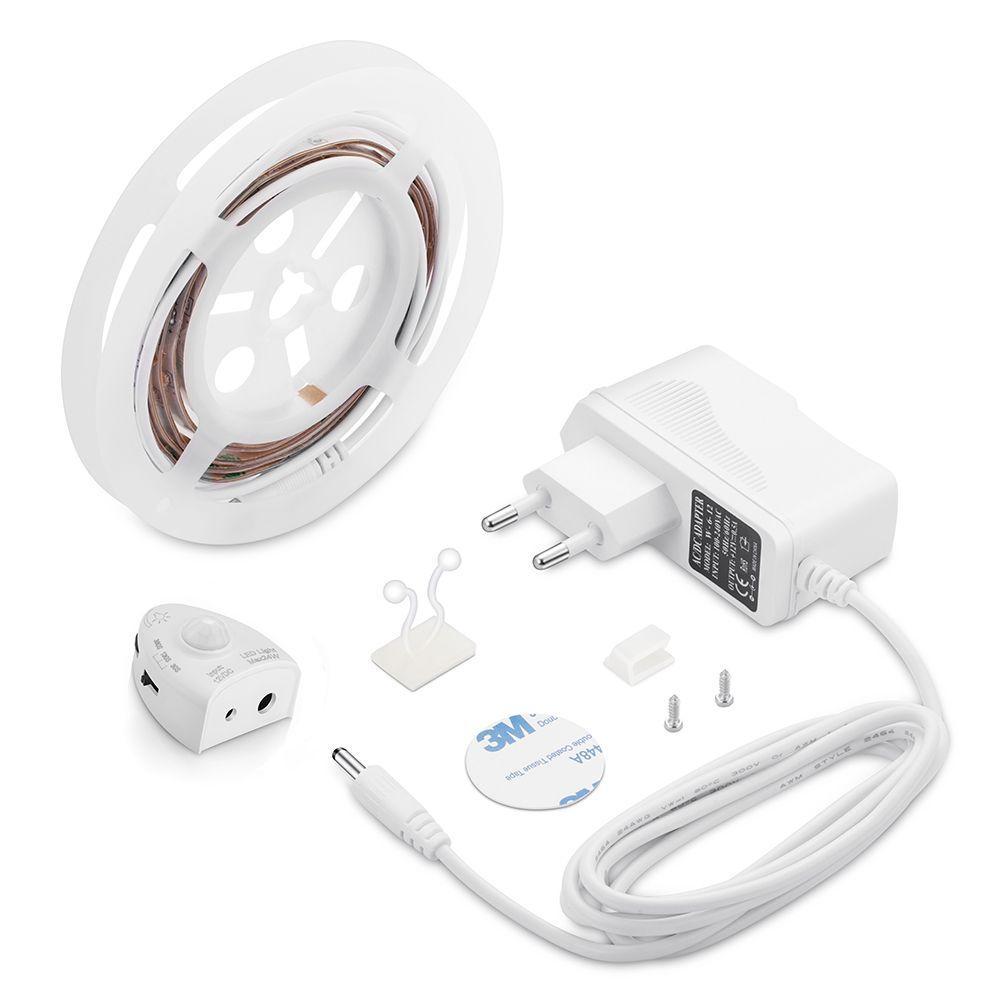

Можно подобрать уже готовую систему освещения на основе светодиодных полос, снабженных датчиками движения. Но и самостоятельное изготовление такого комплекта тоже имеет свои положительные свойства.

Вариант экономичный. Есть возможность подобрать вполне качественные комплектующие по более доступной стоимости. В готовом «коробочном» варианте все детали собраны фирменные, по повышенной цене.

Хорошее решение для создания системы, идеально вписанной в помещение. Устройство собирается точно по яркости, габаритам, мощности, по количеству датчиков. Учитываются все тонкости, параметры и планировка помещений, личные предпочтения.

У готовых комплектов тоже есть плюсы. Это гарантия от производителя на всю систему освещения, сервисное обслуживание. Кроме того, все поставляется в готовом виде, то есть достаточно один раз выбрать и заказать комплект.

Готовый вариант или самостоятельная сборка?
Готовый вариант – это быстрее и проще для меня
100%

Самостоятельная сборка – этот вариант выгодней
0%

Проголосовало: 2

Нюансы выбора

Светодиодные ленты представлены на рынке светотехники в широком ассортименте. Они отличаются по своим индивидуальным особенностям:

• цветовое исполнение (монохром/RGB);
• температура оттенка (свечение теплое/ холодное или естественное);
• пылезащита и влагостойкость;
• мощность led-кристаллов;
• тип питания (от сети на 220 В или через понижающий трансформатор).

Наиболее распространенный вариант светодиодных лент оснащен SMD-светодиодами с размером кристалла 3528. По световым параметрам он аналогичен природному источнику. Гибкие светодиодные ленты с маркировкой SMD 5050 имеют самую высокую яркость. Чем интенсивнее и равномернее освещение, тем больше светодиодных лент требуется на метр. Светильники, установленные в местах с повышенной влажностью (на кухне, в ванной, у поверхности пола), должны иметь высокий индекс защиты IP — от 67-68.

Светодиодные ленты различают в зависимости от типа питания, которое бывает 220В и 12В. Последний вариант подходит для светодиодных лент длиной до 5 метров. Подсветка в таком устройстве стоит немного дороже и сложнее в установке. Выбор модели зависит от условий эксплуатации и задач, стоящих перед осветительной установкой. Например, инфракрасные датчики, которые обнаруживают тепловое излучение объекта, подходят для освещения лестничной клетки в типичной жилой среде.

Сколько по времени будет светить лента от батареек

Чтобы правильно выбрать батарейки и время свечения ленты, необходимо провести расчеты исходя из параметров СДЛ.

Шаг 1 – определить тип кристаллов, установленных на плате. Эта информация указана на упаковке платы, либо можно найти в интернете набрав в поисковой строке марку СДЛ.

Шаг 2 – определить ток, потребляемый одним кристаллом. Значения тока для кристаллов одноцветной и RGB-ленты приведены в таблицах.

Например, при работе одного диода WS2813А красного цвета потребляется 18 мА. При работе трех цветов – 54 мА.

Шаг 3 – определить количество кристаллов на используемом участке платы. Для этого количество диодов на 1 метре (плотность указана в паспортных данных) умножается на длину СДЛ.

Полученное значение умножается на показатель потребляемого тока при работе всех трех цветов.

Например, при 100% яркости 50 диодов, значение составит 2,7 А.

Шаг 4 – выбор источника питания.

Показатель емкости аккумуляторов характеризует максимальный объём тока, который потребляют подключенные устройства за 1 час. Таким образом, для бесперебойной работы выбранной нами платы в течение 1 часа, значение емкости должно составлять не менее 2700 мА/ч.

Таким характеристикам соответствует АКБ типа 18650.

АКБ 18650

Характеристики АКБ 18650

Напряжение питания СДЛ должно составлять 12 В, для этого последовательно соединяются 3 штуки.

Способы установки

Установка датчика движения для активации светодиодной ленты может быть осуществлена различными способами, в зависимости от конкретных требований и характеристик помещения. Рассмотрим несколько основных вариантов.

Вариант 1: Установка датчика на стене

Один из наиболее распространенных способов установки датчика движения – закрепление его на стене. В данном случае датчик размещается на определенной высоте, чтобы его зона обнаружения охватывала нужную область. Такой способ установки подходит для активации светодиодной ленты при движении в определенной зоне, например, на кухне.

Вариант 2: Установка датчика в потолке

Если требуется, чтобы подсветка светодиодной ленты включалась при движении по всему помещению, эффективным решением будет установка датчика в потолке. Такой способ установки обеспечит определение движения в любой точке помещения и активацию подсветки светодиодной ленты соответственно.

Вариант 3: Установка датчика на полу

Для некоторых сценариев использования может быть удобным размещение датчика на полу. Например, это может быть актуально для помещений с низкими потолками или подсветки конкретного участка, такого как шкаф с обувью. Установка датчика на полу позволит активировать светодиодную ленту при движении в заданной зоне.

Необходимо отметить, что выбор способа установки датчика движения для активации светодиодной ленты зависит от особенностей помещения, требований к зоне обнаружения движения и конкретных потребностей пользователя. Поэтому стоит тщательно оценить каждый вариант и выбрать наиболее оптимальный.

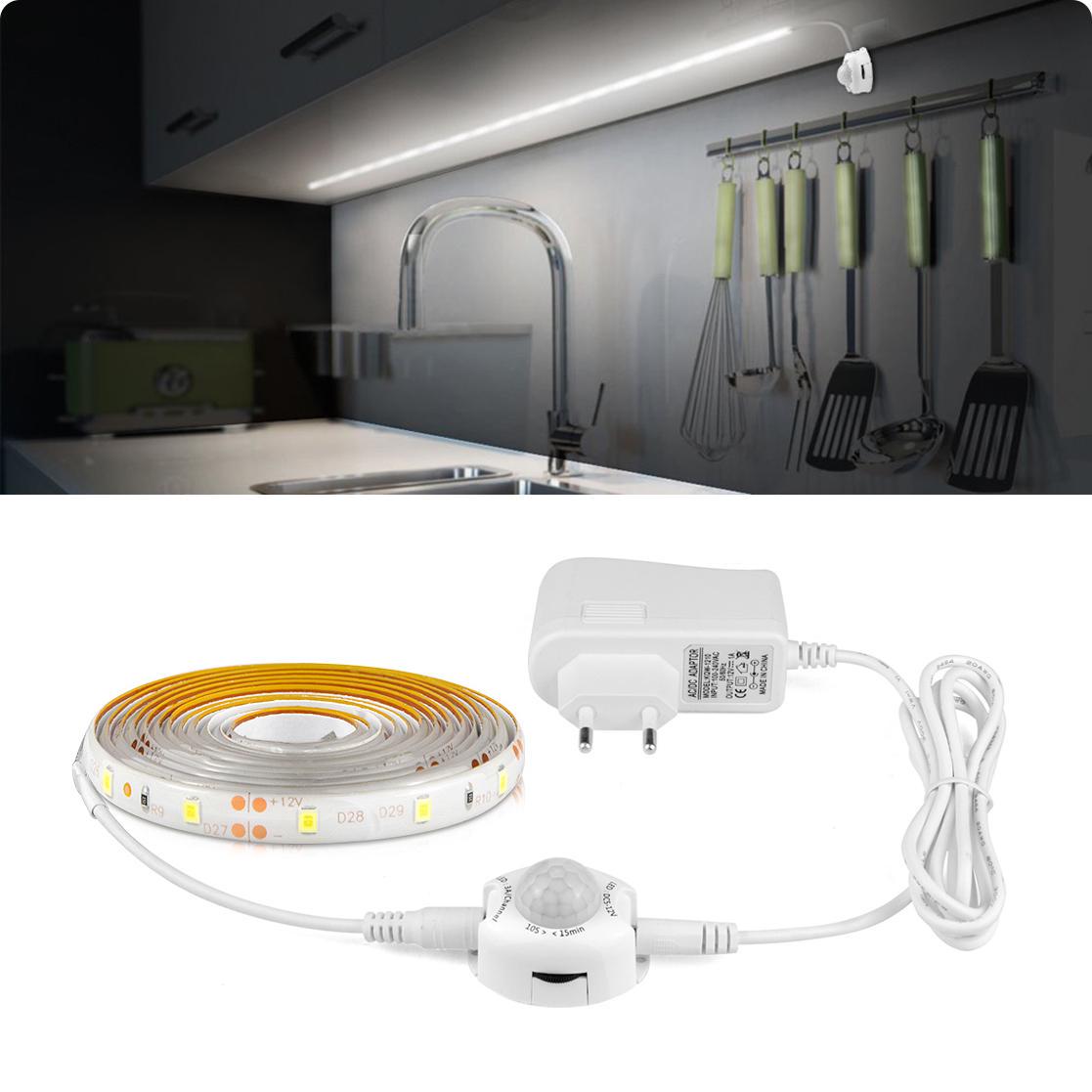

Установка вблизи рабочей зоны

Установка датчика движения для активации светодиодной ленты вблизи рабочей зоны позволяет создать удобную и эффективную систему подсветки, которая автоматически включается при необходимости.

Датчик движения устанавливается в таком месте, чтобы он мог обнаруживать движение в рабочей зоне, например, на кухне. Это может быть место непосредственно над рабочей поверхностью или рядом с ней.

Когда датчик обнаруживает движение, он отправляет сигнал на светодиодную ленту, и она автоматически включается, освещая рабочую область. Это очень удобно, особенно когда вам нужно освещение руками занятыми приготовлением пищи.

Такая подсветка не только улучшает видимость и работу на кухне, но и добавляет стиль и атмосферу в помещение. Она может быть использована как основное освещение или как дополнительное освещение вместе со стандартной лампой.

Важно правильно настроить датчик движения, чтобы он реагировал только на движение в рабочей зоне, и не реагировал на случайные движения вне рабочей зоны. Это можно сделать путем выбора оптимального расстояния установки датчика и установки угла обзора

Таким образом, установка датчика движения для активации светодиодной ленты вблизи рабочей зоны позволяет создать эффективную и удобную систему подсветки на кухне. Она автоматически включается при обнаружении движения, освещая рабочую зону и создавая комфортные условия для работы.

Установка на потолке

Для установки датчика движения на потолке кухни важно выбрать правильное место, чтобы охватить весь помещение светом. Рекомендуется установить датчик таким образом, чтобы его зона обнаружения движения охватывала всю площадь помещения

Важно также обеспечить надежное крепление датчика на потолке.

После установки датчика движения на потолке кухни необходимо подключить его к светодиодной ленте. Для этого можно использовать провода, соединяющие датчик и светодиодную ленту

Важно правильно подключить провода в соответствии с инструкцией к датчику и светодиодной ленте

После подключения датчика движения к светодиодной ленте на потолке кухни можно настроить параметры работы датчика. Например, можно установить время задержки включения света после обнаружения движения, а также чувствительность датчика. Это позволит настроить подсветку светодиодной ленты наиболее оптимальным образом для конкретных условий и потребностей пользователей.

Установка датчика движения на потолке кухни является эффективным способом обеспечения автоматического включения светодиодной ленты при обнаружении движения. Такой подход позволяет экономить электроэнергию и обеспечивает удобство использования подсветки светодиодной ленты.

Монтаж светодиодной ленты

После
крепежа профиля переходим к лед ленте. Отрезаете ее нужной длины.

Делается это
в специальных местах, обозначенных “ножницами” или другим похожим
рисунком. Там, где расположены контактные площадки.

Если лента оказалась короткой, ее можно нарастить при помощи пайки.

Далее, при
отсутствии заводского штекера переходника, опять же припаиваете два провода
питания в начало ленты.

Только не забудьте их предварительно протянуть через боковую заглушку.

Есть заглушки с заводскими отверстиями под это дело.

Все паяльные
работы делайте заранее, на столе, а не на весу, когда хорошего контакта при
отсутствии навыка не добиться.

У кого нет желания заниматься пайкой, может воспользоваться специальными коннекторами.

Их за сущие копейки продают в хозяйственных магазинах или на Али.

При
определенной доработке, эти пластиковые штуковины можно даже запрятать внутри
профиля.

Иначе в открытую, все это будет выглядеть не очень эстетично.

Провода
подбирайте такой длины, чтобы их хватило с небольшим запасом до места
размещения блоков питания.

Далее, аккуратно снимаете самоклеящуюся подложку с Led ленты.

Для большей
надежности все таки не стоит на 100% доверяться этим двухсторонним скотчам.
Поэтому никогда не помешает нанести дополнительно несколько капель клея на
плоское основание профиля.

При этом не
забудьте тщательно протереть и очистить поверхность.

Самый лучший
вариант клея – в виде геля.

Только не вздумайте использовать термоклей из пистолета. Почему, описано в статье про ошибки самых популярных способов крепления светодиодной ленты.

Провода
питания выводятся к месту установки блока от инфракрасного датчика и источника
питания Led подсветки.

Переходим к
подключению и сборке всей схемы воедино.

Установка и настройка датчиков движения

Для того, чтобы датчик движения для освещения и схема подключения были максимально совместимы, установку прибора необходимо предусмотреть еще на этапе планирования сети освещения. Благодаря этому вы сможете предусмотреть наиболее удобное место установки датчика, а также сможете подвести электропроводку, необходимую для его подключения.

Возможные схемы подключения датчика движения

Схема подключения датчика движения для освещения во многом зависит от ваших требований к сети освещения. Она может реализовываться непосредственно через датчик, через выключатель, а также возможны варианты подключения двух и более датчиков последовательно.

Мы рассмотрим все приведенные варианты, которые являются наиболее распространенными:

Для подключения сети освещения непосредственно через датчик нам необходимо установить прибор и подвести к нему питающие провода. Многочисленные видео в сети интернет приводят примеры установки датчиков, поэтому на данном аспекте мы не будем останавливаться. Остановимся только на процессе его подключения.

Схема подключения датчика движения

1. Для подключения любого датчика движения нам необходимо снять панель с обратной стороны прибора. Здесь мы увидим три вывода. Обычно они представлены в виде трех клеммников. Кроме того, отдельно обычно имеется место для заземления датчика.
2. Клеммы обычно имеют следующие обозначения: L – фазный провод, приходящий на прибор, N – нулевой провод, приходящий на прибор, А (LS) – фазный провод, выходящий с прибора, PE – место подключения заземления.
3. К выводам L и N подключаем фазный и нулевой провод соответственно. К выводу А подключаем фазный провод, идущий непосредственно к лампам сети освещения.       К выводу PE подключаем наш заземляющий проводник.

• Если нам необходимо, чтобы сеть освещения, запитанная через датчик движения, работала только в определенное время, то применяем способ ее подключения через выключатель. Благодаря такому способу, только при включении выключателя датчик движения будет работать.
  1. При такой схеме монтажа подключение датчика движения выполняется аналогично варианту, приведенному выше. Единственное отличие заключается в подключении приходящего фазного провода.
  2. Фазный провод, который подключается к выводу L, предварительно подключается к выводу выключателя. То есть путь фазного провода выглядит следующим образом – от распределительной коробки к выключателю, а уже от выключателя к выводу L датчика движения.
• Для охвата территорий большого размера иногда может потребоваться установка двух и более датчиков движения. Обычно это реализуется для охранных систем либо для освещения дорожек большой протяженности. Так же подключение освещения к двум датчикам движения может потребоваться при наличии препятствий лучу одного датчика либо при подключении разнонаправленных устройств.

На фото приведена схема подключения двух датчиков движения

1. Для реализации такой схемы подключения каждый отдельный прибор подключается так же, как нами описано в первом варианте. Небольшое отличие касается только провода, отходящего от вывода А.
2. Фазные провода всех датчиков движения, подключенных к данной сети от вывода А, соединяются, и один результирующий провод идет непосредственно к нашим осветительным приборам. При такой схеме все устройства соединены по логике «или» и при срабатывании любого из датчиков включится освещение.

Настройка датчиков движения

Но для правильной работы устройства не достаточно только правильно его подключить, необходимо еще и правильная регулировка датчика движения для освещения. И это достаточно просто можно выполнить самостоятельно. Итак:

• Прежде всего, необходимо отрегулировать зону действия датчика. Обычно это делается уже после его подключения. Для этого вращаем рабочую часть датчика до достижения минимального количества мертвых зон.
• Следующим этапом идет настройка датчика движения для освещения. Для этого в задней части прибора имеется регулятор «LUX» (DAY LIGHT). Первоначально его следует установить на максимум.Затем в вечернее время, когда уровень естественной освещенности помещения или другого места установки датчика опустится до требуемого уровня, повернуть регулятор до срабатывания датчика. Оставив регулятор в данном положении, мы обеспечим работу устройства при освещенности на данный момент и ниже.

Регулировка датчиков движения

Последним этапом настройки датчика движения является установка времени работы при отсутствии подвижных предметов в зоне действия. Для этого в задней части есть регулятор «Time», вращая который, мы можем выбрать необходимое нам время.

Подключение и монтаж

Как они подключаются? Давайте рассмотрим на примере уже почти готовой подсветки. Допустим, у вас есть алюминиевый профиль, с проложенной Led лентой внутри.

Для начала
отщелкиваете заглушку и рассеиватель.

Чтобы добраться до проводов, срезаете термоусадку. Готовые комплекты Led подсветки, как раз таки идут уже с припаянными проводами и выведенным коннектором.

Так как
модуль выключателя занимает определенное место, один сегмент ленты придется
отрезать.

Далее переходим к паяльным работам.

Выбираете паяльник малой мощности (до 40Вт) и выпаиваете провода.

Теперь нужно правильно расположить модуль. Какие провода, куда должны подключаться?

На задней стороне ищите соответствующие подсказки и надписи. Например:

GND (-) и VCC (+) – это основное питание с блока

Led (-) и led (+) – выход на нагрузку

Если никаких
надписей нет или они стерлись, то ориентируйтесь следующим образом. На дальние
контакты от кнопки подается питание 12-24В, а ближние идут на саму ленту.

При таком расположении модуля (фото вверху), нижние контакты будут минусовыми, а верхние – плюсовыми.

Сначала припаиваете провода от блока питания.

После этого обязательно изолируйте соединения термоусадкой, чтобы исключить случайное замыкание внутри алюминиевого профиля на его корпус.

Далее жилками сечением 0,5-0,75мм2 соединяете лед ленту. Только не перепутайте плюс с минусом.

Зачастую
приходится делать подключение крест-накрест, дабы соблюсти полярность.

Эти провода также в обязательном порядке изолируются. Сам модуль выключателя приклеивается к поверхности короба на двухсторонний скотч.

Бесконтактный инфракрасный выключатель

Тем, кому не
нравится прикасаться к пружинке, есть такие же миниатюрные бесконтактные
выключатели, работающие на инфракрасном излучении от взмаха руки.

Именно их
стараются монтировать для подсветки рабочей зоны на кухне или в медицинских
кабинетах, где врачам нужно максимально избегать контакта рук с посторонними
предметами.

При выборе таких моделей будьте внимательны. Есть варианты, где микросхемы размещаются снизу, а сам силовой ключ, коммутирующий нагрузку в 2-3А, сверху.

Это значит,
что вы уже не сможете безопасно приклеить их на нижнюю поверхность профиля. Он
у вас будет болтаться внутри, не говоря уже о вопросе изоляции всех контактов.

Такие модели предназначены в первую очередь для установки в пластиковый корпус светильников, а не для монтажа в алюминиевые профиля.

Да и размер у них на несколько миллиметров шире самой ленты, поэтому не во всякий профиль они могут влезть.

Вам нужно
выбирать те выключатели, у которых ровное и гладкое нижнее основание. Все
элементы у них расположены сверху.

Один из
инфракрасных элементов является излучателем, а другой приемником. Таким
образом, при появлении в пределах 2-7см от поверхности бесконтактного
выключателя какого-то предмета (ваша рука, хвост кошки или севшая муха), сигнал
отражается и выключатель реагирует.

Для подобного рода девайсов, в рассеивателях необходимо вырезать окошко. Иначе выключатель срабатывать не будет.

Перед покупкой обратите внимание, что происходит с таким датчиком при внезапном исчезновении напряжения и его появлении через какое-то время. Например, у вас в доме или во всем районе, сетевая компания “отключила свет”

Через 2-3 часа он появился.

Так вот, в дешевых моделях таких датчиков, по умолчанию заложен режим автоматического включения подсветки при внезапном исчезновении питания и его возобновлении.

Уехали вы в отпуск на пару недель, а освещение без вашего участия само включится и накрутит лишние киловатты.

Так что
спрашивайте у продавцов все характеристики товара.

5 нужных для понимания вопросов

1. Стоит покупать или собирать своими руками? Без усидчивости и опыта не хороший выключатель не собрать. Проще приобрести.
2. Как настраивать сенсор? Есть функция объемного отклика. Можно установить режим по восприятию.
3. Сенсор или пульт? Участки ленты с удаленными от прикосновений панелями лучше оставить на пульте, так удобнее.
4. Лучше ставить в процессе ремонта или после? Ленту с сенсором удобнее монтировать после установки мебели. Хотя потолочные поверхности иногда оснащают заранее светодиодной системой.
5. Что предусмотреть для стабильной работы? Самый важный показатель – это запас мощности, без него не будет продуктивной работы.
