Выбор, применение и установка торцевой светодиодной ленты

Основные виды профилей по способу монтажа и область их применения

Производители предлагают профиль для LED-ленты различного размера и конфигурации. Конструктивные особенности изделия определяют порядок его крепления и возможную область использования. Предлагаем познакомиться с наиболее распространёнными видами, их особенностями и областью применения.

Форма профиля может существенно отличаться

Угловой профиль для светодиодной ленты

Благодаря своей конфигурации угловой профиль для светодиодной ленты монтируется там, где установка плоского изделия по каким-то причинам невозможна. Часто монтируется вместо плинтуса либо карниза. Позволяет обеспечить равномерное освещение всего периметра комнаты.

Используется при устройстве декоративной подсветки. С его помощью оформляются ступеньки лестницы, полки в шкафчиках, дверные проёмы, торговые витрины. Находит применение при оформлении объектов наружной рекламы.

Угловой профиль – серьёзный конкурент плинтусу

Встраиваемый профиль для светодиодной ленты

Широко используется для реализации дизайнерских решений. Встраиваемый профиль для светодиодной ленты монтируют между различными материалами, декорируя тем самым место соединения. При монтаже подобные изделия обычно встраивают заподлицо с основанием.

Встраиваемая модель

Накладной профиль для светодиодной ленты

Накладные изделия допускают различные способы крепления, обусловленные их конструктивными особенностями. Они являются универсальными. Имеют характерную П-образную форму. Накладной профиль для светодиодной ленты может поставляться со специальным экраном, позволяющим отрегулировать степень рассеивания светового потока. Находит применение при креплении отдельных элементов декора, оформлении витрин и других объектов.

Накладной профиль легко монтируется

Врезной профиль для светодиодной ленты

У врезного профиля для светодиодной ленты имеется специальный край, позволяющий спрятать неровности в месте установки. С его помощью часто оформляется рабочая поверхность кухни. Конструкция крепится таким образом, чтобы светодиоды не выступали над основанием. Создаётся эффект свечения шкафчиков изнутри.

Врезной помогает красиво оформить интерьер

Гибкий профиль для светодиодной ленты с рассеивателем

Входящие в состав ленты-диоды создают яркое, некомфортное для глаз холодное свечение. С помощью гибкого профиля для светодиодной ленты с рассеивателем можно сделать освещение более комфортным. Экран обеспечивает преломление света, благодаря чему увеличивается угол светового потока, и свет равномерно распределяется по всему помещению.

Рассеиватель изготавливается из пластика. Бывает матовым и прозрачным. Прозрачные экраны уменьшают яркость светового потока. Как правило, потеря яркости не превышает 5%. Чаще всего такие рассеиватели устанавливают не для того, чтобы отрегулировать направление или характеристики светового потока, а чтобы защитить находящиеся внутри конструкции от пыли, влаги или случайного механического воздействия.

Рассеиватель бывает матовым и прозрачным

Матовые рассеиватели актуальны для помещений, в которых надо слегка приглушить свет. Благодаря своим эксплуатационным характеристикам, такие экраны способны значительно уменьшить яркость светового потока (отдельные модели − до 30%). По своим защитным свойствам матовые ничем не уступают прозрачным.

Алюминиевый профиль для светодиодной ленты с рассеивателем широко используется при устройстве основного и вспомогательного освещения в помещениях различного назначения и на улице. В последнем случае его используют при оформлении рекламы и различного декора. Пользователь может выбрать изделие нужного цвета и оттенка.

Форма экрана может отличаться

Кабель-канал для светодиодной ленты

Благодаря высокому уровню герметичности, кабель-канал для светодиодной ленты широко используется для подсветки аквариумов, бассейнов и других объектов, эксплуатируемых во влажных условиях. Конфигурация короба и специальные заглушки позволяют предотвратить случайное попадание влаги на светодиодную ленту.

Производители предлагают изделия различного цвета и формы. Достаточно популярен прозрачный кабель-канал для светодиодной ленты. Выбор конкретной модели производится с учётом назначения и общего стилистического оформления объекта, для которого она предназначена.

Система подсветки бассейна надёжно защищена от случайного попадания влаги

Боковая подсветка светодиодной лентой.

Боковая подсветка, как уже отмечалось создается с помощью светодиодной гибкой ленты и является незаменимым изделием, отвечающим всем требованиям при проектировании. Разнообразный тип конструкции светодиодной ленты позволяют использовать для боковой подсветки картин, зеркал, полок, столешниц, витрин магазинов, фасадов зданий и т.д. Основными критерием при выборе боковой подсветки светодиодной лентой является ее конструкция. Можно по расположению относительно крепления разделить на две группы: светодиодная лента для фронтального свечения и лента с боковым свечением. Светодиодная лента бокового свечения представляет собой гибкую ленту с параллельно-направленным расположением светодиодов к точке крепления. При работе такой ленты свет испускается параллельно к поверхности освещаемого предмета. Тем самым создает боковую подсветку. Светодиодная лента с фронтальным свечением обычно крепится уже на боковую часть предмета. Свет в таком случае перпендикулярно испускается к поверхности крепления. Лента светодиодная боковой подсветки инсталлируется при помощи специального крепежей манжета образного типа, что ускоряет время установки. Как и светодиодная гибкая лента фронтального свечения, светодиодная гибкая лента бокового свечения бывает с различной цветовой гаммой свечения. Это позволяет использовать  также как, и ленту с фронтальным свечением.

Монтаж и подключение светодиодной ленты через блок питания 12-24 Вольт.

• не качественные светодиоды и блоки питания

• не правильный монтаж и подключение с ошибками

Вот основные три правила и ошибки, на которые нужно обращать внимание в первую очередь

Она даже продается катушками этого метража. А что если вам нужно подключить 10 или 15м? Казалось бы, подсоединил конец первого куска с началом второго и готово. Однако такое подключение запрещается. Почему так принято?

Потому что пять метров – это расчетная длина, которую могут выдержать токоведущие дорожки ленты. При большей длине, нагрузка будет превышать допустимую и лента обязательно выйдет из строя. Кроме того, будет наблюдаться неравномерность свечения. В начале ленты светодиоды будут светить ярко, а в конце гораздо тусклее.

Вот так будет выглядеть схема параллельного подключения светодиодных лент длиной превышающих допустимую:

При этом подключать ленту можно как с двух сторон, так и с одной. Подключение с двух сторон позволяет уменьшить нагрузку на токовые дорожки, а также помогает избежать неравномерности свечения в начале и конце ленты.

Особенно это важно на мощной ленте – свыше 9,6Вт/метр. Именно так советуют подключать профессионалы, которые занимаются установкой светодиодной продукцией долгие годы

Единственный жирный минус – приходится тащить дополнительные провода вдоль всего освещения.

Во время работы лента нагревается, и эта температура отрицательно влияет на сами светодиоды. Они попросту перегреваются и начинают терять яркость, постепенно деградируя и разрушаясь.

Таким образом лента, которая могла бы спокойно проработать 5-10 лет, без профиля перегорит у вас через год, а может даже и раньше. Поэтому использование алюминиевого профиля в светодиодной подсветке обязательно.

Единственная лента, где можно обойтись без него – это SMD 3528. Она маломощная, всего 4,8Вт на 1м и не столь требовательна к теплоотводу.

Особенно нуждаются в теплоотводе ленты залитые сверху силиконом. В них теплоотдача происходит только через подложку, снизу. А этого бывает иногда недостаточно. Если вы еще наклеите ее на какой-нибудь пластик или дерево, то здесь вообще никакого охлаждения не будет.

Только в этом случае он будет работать нормально. Если вы подберете его впритык, ровно по мощности всех светодиодов, то блок будет постоянно трудиться на своем пределе. Естественно такая работа скажется на продолжительности эксплуатации. Поэтому всегда давайте ему запас.

Для монтажа освещения с помощью светодиодной ленты вам понадобится:

• бухта светодиодной ленты. Необходимую длину отрежете в процессе монтажа.

• трехжильный кабель ВВГнг-Ls сечением 1,5мм2

• монтажный провод ПуГВ. Лучше всего взять с разноцветной изоляцией красного и черного цветов. Сечение также 1,5мм2

Если у вас не выполнены эл.монтажные работы, то предварительно необходимо подвести напряжение 220В к месту подключения ленты. Для этого штробите стену, либо укладываете кабельный канал и протягиваете по нему трехжильный кабель ВВГнг-Ls 3*1,5. Ведете его непосредственно до той распредкоробки, где будет подключаться питание светодиодной ленты.

Можно использовать существующую распаечную коробку, где подключено основное освещение. Главное чтобы место позволяло свободно подключить дополнительные провода и клеммники.

Выключатель на светодиодную ленту желательно устанавливать именно на провода 220 Вольт, а не перед лентой на отходящие 12-24В. В этом случае блок не будет работать постоянно. Тем более, импульсным блокам работать без нагрузки противопоказано. К тому же так будет выше уровень безопасности.

Предварительно проверьте и не перепутайте фазу, ноль и землю. Чаще всего, ноль бывает синего цвета, заземляющая жила – желто-зеленого, а фазная — любых других расцветок. Но доверять только цветовой маркировке нельзя! Более подробно как без ошибок отличить ноль и фазу можно ознакомиться в статье «Как определить фазу и ноль в электропроводке».

Далее нужно от этой распредкоробки в штробе, гофрорукаве или в кабельном канале проложить кабель к будущему месту установки блока питания. Для его размещения монтируете удобную полочку. Изготовить ее можно из кусков фанеры или гипсокартона. Рядом размещаете и диммер.

Протянув кабель до блока, можно приступать непосредственно к подключению проводов.

Источник

Схема монтажа светодиодной ленты под натяжной потолок:

Срастите полосы ленты до получения нужной длины. Нить разрезайте, ориентируясь на специальные метки, иначе можете повредить контакты (обычно допустимые места разреза обозначают маркировкой в виде маленьких ножниц). Соберите схему на полу, чтобы проверить плотность соединения и убедиться в качестве работы осветительного оборудования: цветную ленту RGB подключите к контроллеру, соблюдая метки по цвету проводов на разъемах: R — для красного, G — для зеленого, B — для синего. Для черного провода разъем обозначен 12 В или 24 В; контроллер подключите к понижающему трансформатору — блоку питания

Важно! При подключении трансформатора не ошибитесь с переплюсовкой, иначе лента быстро может перегореть.
Подключите собранную схему в сеть и проверьте правильность сборки. Если все работает качественно, отсоедините ленту от контроллера и приклейте к потолку

Советы при монтаже и подключении дюралайта

1. Прежде чем приклеивать светодиодную ленту, подготовьте поверхность для монтажа. Она должна быть гладкой и обезжиренной. Для этого обработайте ее спиртом и чистой тряпкой.
2. Мощный дюралайт (более 10 Вт\м) монтируйте на профиль из металла либо на алюминиевую подложку.
3. Конструкцию для удобства приклеивайте на слой 3М или клей/герметик.
4. При монтаже дюралайта на токопроводящие поверхности, например на металлические конструкции, обязательно изолируйте ленту, помещая ее в каркас.
5. Во время сборки исключите повреждения проводящих дорожек.
6. При подключении больших отрезков ленты используйте параллельное подключение. При последовательном — произойдет перегрузка проводящих дорожек, что приведет к перегоранию.

Что нужно для подключения ЛЕД ленты

Основа светодиодной ленты – длинная, гибкая полоса, вдоль которой располагаются полупроводниковые излучатели – светодиоды.

Соединение диодов в единую цепь производится с помощью гибких электрических дорожек. Цепь формируется по параллельно-последовательной схеме, благодаря чему ленту можно разрезать на несколько функциональных частей, содержащих по 3 или 6 диодов на каждом участке.

На ленте отмечаются линии реза, рядом с которыми присутствуют специальные площадки для присоединения проводов к самостоятельному отрезку.

Для удобства монтажа на внутренней части ленты присутствует двусторонний скотч, с помощью которого и производится ее фиксация на какой-либо поверхности: будь то внешняя стена дома или натяжной потолок.

Источник запитки светодиодной ленты – стационарная сеть. Следует помнить, что полупроводниковые диоды крайне эффективны в преобразовании электрической энергии в световую. Для их работы требуется совсем немного энергии. Для подключения светодиодной ленты требуется напряжение в 12 или 24 Вольта.

Например, один из вариантов размещения диодов предусматривает их плотность – 60 шт. на 1 погонном метре. При этом потребление каждого метра составляет 4,8 Ватта. То есть, 5-метровая лента потребует для себя всего лишь 24 Ватта мощности.

Для того чтобы подавать на диоды электрический ток с уменьшенными параметрами, каждая лента соединена со специальным устройством (регулирующим трансформатором), благодаря которому входное напряжение сети понижается до необходимого уровня.

Для подключения диодной ленты требуется:

1. Зачистить поверхности от пыли и жирных налетов в местах наклеивания ленты. Это необходимо, чтобы она не отклеилась со временем под собственным весом.
2. Подключить источник питания с правильно рассчитанным напряжением.
3. Проконтролировать, чтобы разъем находился в безопасном месте с точки зрения возможного попадания в него влаги, перед тем как подключить диодную ленту к блоку. Да, на самой ленте электрическая мощность (после понижающего блока) маленькая, но даже она может вызвать искру при коротком замыкании. А перед блоком питания – все привычные нам 220 вольт, и если подсветку планируется устанавливать вне стен дома, то розетка и блок питания все равно должны находиться исключительно внутри.

Для подключения диодной ленты важно уделять внимания расчету ее мощности и мощности соответствующего блока питания

Достоинства

Сегодня led-короба (встраиваемый, накладной или угловой тип) пользуются большим спросом, поскольку они обладают следующими достоинствами:

красивый внешний вид. На основе такого короба led подсветка будет иметь эстетичный вид. В результате она отлично впишется в любой домашний интерьер, а также оформление магазинных витрин и прочих помещений;

Светодиодная подсветка в интерьере

• компактные габариты;
• наличие специальных накладок, предназначенных для защиты светильников от негативного влияния условий окружающей среды. Особенно это актуально для элементов уличной системы светодиодного освещения;
• наличие возможности сделать такой тип светильников своими руками;
• удобный и простой монтаж ленты своими руками, который не потребует много сил и времени;

• защита светильников от различных механических повреждений;
• отличная система для теплоотвода. Это главное достоинство алюминиевого изделия, благодаря чему он идеально подходит для светодиодных светильников.

Помимо этого в конструкции такого рода крепежных изделий имеются дополнения в виде линейных линз и оптических элементов разнообразных оттенков. Отдельно к нему идет такие приспособления, как крепежные элементы и боковые заглушки. Отдельно стоит отметить, что алюминиевые изделия обладают отличной долговечностью и экономичностью. Как видим, достоинств у этой продукции (встраиваемый, накладной и угловой), являющейся дополнением для светодиодных светильников достаточно для создание такого большого спроса и повсеместного применения в быту и на производстве. Освещение с помощью таких светильников может выступать в роли основной или декоративной подсветки. Очень часто она служит дополнением, так как несет больше декоративных свойств, чем осветительных.

Декоративная подсветка дома светодиодными лентами

Сами по себе светодиодные ленты дают качественное освещение. Но подсветка, созданная на основе алюминиевого короба (угловой, встраиваемый или накладной) станет узконаправленной и позволит локализовать световой поток в конкретном участке комнаты.

Основные критерии выбора

При установке профиля необходимо заранее учесть все нюансы и соответственно им правильно подобрать конструкцию для установки светодиодных лент. При этом нужно придерживаться основных критериев выбора изделия:

• место, где будет монтироваться подсветка;
• поверхность, на которой устанавливается профиль (стены или потолок, гладкие или шероховатые и т.п.);
• способ монтажа (накладной, врезной или встраиваемый);
• тип подсветки: общий или скрытый;
• разновидность модели.

При необходимости установки на профиле матового экрана надо будет выбрать и защитный экран: он может различаться по цвету, форме, степени прозрачности, а также по внешнему виду (скрытые, выпуклые) и т.п. Большое значение имеет выбор угловых элементов крепежа, поскольку они будут формировать вид искривленной системы подсветки.

Немаловажен подбор заглушек и крепежных элементов, а также иных аксессуаров для придания системе освещения более утонченных форм.

Для придания большей площади освещения и тушевания темных полос подбирают рассеиватель. Он также защищает от различных посторонних повреждений и влаги.

Рассеиватели могут быть:

• прозрачными;
• матовыми – 60-процентная пропускная способность;
• полуматовыми – 75-процентная пропускная способность;
• внутренними – вставляются в пазы;
• внешние – предназначаются для монтажа на бортики.

Следует выбирать профиль, который дополнительно укомплектован линзами. Они позволят оптимизировать угол рассеивания потока света.

Поскольку основной функцией профиля является отвод тепла, при выборе следует обращать внимание на такой важный показатель, как его поверхностная площадь. К тому же надо учитывать, что не только нижняя подложка отводит тепло, но и боковые бортики. Более высокие в данном случае предпочтительнее

Более высокие в данном случае предпочтительнее.

Монтаж накладного профиля

Крепеж осуществляется тремя способами:

на двухсторонний скотч

на саморезы или дюбеля

на клей

Замеряете рулеткой расстояние на месте крепежа.

После чего ножовкой по металлу отрезаете необходимую длину профиля.

В основании просверливаете несколько отверстий диаметром 3мм для саморезов 3,5мм.

В некоторых видах заглушек уже идут отверстия под крепеж. Поэтому прежде чем сверлить края, проверьте какие у вас заглушки.

Шаг между отверстиями 100-200мм. Не забывайте прозенковать под шляпку шурупа каждое отверстие, иначе лента в этих местах будет отклеиваться.

При помощи шурупов монтируете подложку-основание на место подсветки.

Отмеряете необходимую длину светодиодной ленты согласно длине подложки и отрезаете по меткам реза.

Снимаете защитный слой двухстороннего скотча и приклеиваете ленту. Устанавливаете рассеиватель и заглушку.

После чего останется вставить профиль в уже закрепленное на поверхности основание и подключить провода питания к блоку.

Параметры выбора светодиодной ленты

Мощность освещения (яркость)

По четырехзначному индексу на маркировке можно определить яркость и качество свечения ленты.

В соответствии с этим параметром выделяют несколько типов диодов:

1. 3528

Не слишком популярные ленты, имеющие небольшую мощность свечения (до 4,5-5 лм). Такие SMD-приборы используются только в декоре: как подсветка потолка, полок, шкафа-купе или рабочей поверхности кухонного стола.

Допускается их установка и в качестве вспомогательного освещения в паре с другими светильниками в жилых комнатах. Как самостоятельный источник света 3528-е ленты не используют из-за слишком слабого и приглушенного свечения.

2. 5050

Ленты с такой мощностью (а также их аналоги 5055 и 5060) встречаются куда чаще. По характеристикам они практически не отличаются друг от друга, разве что 5055-е и 5060-е диоды немного длиннее, но дают тот же световой поток в 12-14 лм.

В целом же такие светильники достаточно яркие, чтобы выполнять функции не только вспомогательного и декоративного, но и основного освещения в комнате. Если вы выбрали последний вариант, помните: на каждые 8 кв. м помещения вам понадобится 5 м 5050-й ленты.

3. 2835

Здесь используются очень яркие диоды (24-28 лм), а сама лента дает узконаправленный и более мощный поток света по сравнению с предшественниками. Из-за этого 2835 чаще применяют для организации полноценного освещения комнат из расчета 5 м ленты на 12 кв. м.

Вот в декоре такие модели не смотрятся – слишком яркий свет подчеркивает мелкие недостатки интерьера и режет глаза. Впрочем, в просторных помещениях при использовании цветных SMD-вариантов этих проблем можно избежать.

4. 5630 (5730)

Под этой маркировкой продаются самые яркие и мощные диоды. Такие ленты часто используют в качестве основного освещения в магазинах, офисах – любых помещениях большой площади.

Диоды выдают до 75 люменов узконаправленного потока света и при этом сами ощутимо нагреваются, поэтому специалисты не рекомендуют их монтировать на алюминиевом профиле или под полимерным натяжным потолком.

Уровень защиты

Еще одним важным фактором при выборе светодиодной ленты являет уровень ее защищенности от пыли и влаги:

1. ip20 – самая дешевая открытая лента, предназначенная для сухих и чистых помещений (спален, детских, гостиных, больших залов).

2. ip23, ip43, ip44 – здесь уже уровень пылевлагозащиты посерьезнее, что позволяет использовать LED-ленту в сырых комнатах или неотапливаемых помещениях вроде лоджии. Также допускается ее монтаж на полу и в плинтусах.

3. ip54, ip65, ip68 – герметичные ленты, спрятанные в силиконовом коконе, можно устанавливать в помещениях с высокой влажностью, а также использовать во внешнем освещении. С хорошим уровнем защиты LED-лента способна работать в диапазоне температур -25..+60 °С.

Тип контроллера

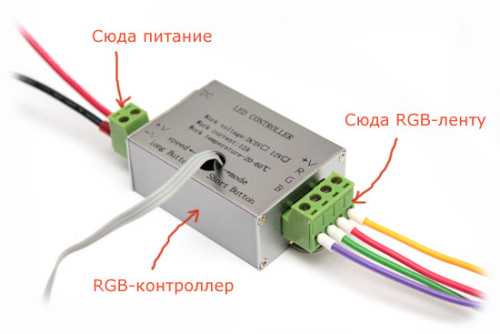

Контроллер необходим для управления работой многоцветных RGB-лент. Его основная задача – менять цвета, насыщенность и яркость выбранного оттенка по команде с пульта или в соответствии с заданной программой. Размещается он между лентой и блоком питания.

Различают контроллеры следующих видов:

1. Без пульта ДУ – самые простые и дешевые, имеющие одну «вшитую» программу плавной смены оттенков.

2. С ИК-пультом – у этих возможностей настройки побольше, но сам контроллер придется размещать в зоне «видимости» пульта. Цена такого устройства напрямую зависит от количества встроенных функций.

3. С радиопультом – на такой контроллер можно посылать сигнал даже из другой комнаты. Прелесть в том, что здесь всегда очень много возможностей настроек свечения – в вашем распоряжении окажется около 10 тысяч оттенков и огромный выбор разнообразных режимов.

Изредка в продаже встречаются контроллеры, работающие через Wi-Fi, – они управляются через специальное приложение в смартфоне. Но в плане функционала такие приборы ничуть не лучше радиомоделей, так что особого смысла переплачивать за них нет.

Главное – правильно выбрать мощность контроллера из стандартного ряда (72, 144, 180 либо 288 Вт). Если она окажется ниже, чем требует ваша LED-лента, устройство вскоре может выйти из строя.

Блок питания

Для корректной и продолжительной работы диодного освещения необходимо подобрать соответствующий блок питания. В комплекте он обычно не идет, так что его придется приобретать отдельно.

БП выбирают по длине ленты и количеству потребления энергии на каждом погонном метре, просто перемножая эти значения и округляя результат в большую сторону.

Мощность LED-светильника в свою очередь зависит от плотности расположения чипов и интенсивности выдаваемого ними светового потока. Например, SMD-лента 3528, имеющая 60 диодов на 1 м, потребляет 4,8 Вт, а 5050 при той же плотности – уже 15 Вт.
