Способы самостоятельного изготовления светодиодной лампы

Выбор светодиодной ленты

Итак, длина люминесцентного светильника 30 см, потребляемая мощность 8 Вт. Для того чтобы яркость света была достаточной, чтобы нормально работать за письменным столом, необходимо правильно подобрать саму ленту.

Во-первых, необходимо отметить, что светодиодная лента – это, по сути, плато гибкого типа, на котором установлены светодиоды и резисторы (токоограничивающие)

Во-вторых, обратите внимание на ее технические характеристики, особенно это касается яркости горения диодов. Оптимальный вариант: 780-900 Lm/м

В-третьих, подогнать под размер светильника саму ленту не проблема

Она подрезается по участкам, которые на ней обозначены. В других местах резать нельзя. В-четвертых, на обратной стороне ленты нанесен клеящийся слой, так что закрепить ее на поверхности светильника будет просто.

Место для отрезания светодиодной ленты

Составьте схему подключения светодиодов

Прежде чем приступить к созданию светодиодной лампады, вам необходимо составить схему подключения светодиодов. Это позволит вам определить, сколько светодиодов вам потребуется и правильно распределить их по проводам.

Ваша схема подключения должна учитывать следующие факторы:

1. Тип светодиодов:

Существует несколько типов светодиодов, включая одноцветные и многоцветные. Выберите тот тип, который наиболее соответствует вашим потребностям и предпочтениям.

2. Напряжение и ток:

Светодиоды требуют определенного напряжения и тока для работы. Обратитесь к даташиту каждого светодиода, чтобы узнать эти параметры и учесть их при составлении схемы.

3. Последовательное или параллельное подключение:

4. Источник питания:

Выберите подходящий источник питания для вашей лампады. Убедитесь, что его напряжение и ток соответствуют требованиям светодиодов.

Когда вы составите схему подключения светодиодов и учтете все необходимые параметры, вы будете готовы приступить к физическому созданию светодиодной лампады.

Светодиодная лампа

Представляет маленький светящийся диодный элемент, работающий от постоянного тока в основном в 12В. Для создания ламп их собирают по несколько, в зависимости от требуемой интенсивности света. Преимущества такого освещения:

• мизерное потребление электроэнергии;
• срок службы от 100 000 часов;
• могут работать сутками, без отключения;
• в продаже имеется большой выбор различных моделей.

Основной недостаток в высокой стоимости готовых светодиодных светильников. Продавцы плохо разбираются в вопросе и не могут квалифицированно ответить на ваши вопросы. В самой характеристике лампы не учитываются потери при прохождении света через рассеиватель, матовое стекло и свойства отражателя.

На упаковке светильника указаны расчетные данные, исходящие из характеристик и количества светодиодных элементов. Поэтому по факту световой поток купленной лампы значительно ниже требуемого и освещение слабое. Сами лампы и детали для создания схем стоят копейки. Поэтому проще всего умельцам сделать все своими руками.

Использование светодиодных светильников

В домах и квартирах часто необходимо постоянное освещение какого-то места. Это могут быть лестницы и детские комнаты, туалеты, где нет окон, а в доме живет ребенок, который не может дотянуться до выключателя.

Неяркий свет и малое потребление энергии позволяют ставить освещение в подъездах и на крыльце, перед калиткой и воротами гаража. Светильники с мягким свечением за счет гашения бликов, применяются для освещения рабочих столов в кабинетах и на кухне.

Сборка

Процесс сборки происходит в следующей последовательности:

• Очищаем галогенную лампу от всех составных частей и замазок.
• Вынимаем ее из отражателя.
• Подготавливаем диск-отражатель, на котором будут располагаться светодиоды. Диск наклеиваем на алюминиевую подложку (шаблон диска можно взять в интернете) и делаем в нем дырочки.
• Согласно схеме, располагаем светодиоды на диске ножками вверх, учитывая их полярность. Между ними прокатываем немного клея, избегая попадания на контакты.
• Паяем контакты светодиодов так, чтобы цепочка начиналась положительной полярностью («+») и заканчивается отрицательной («-»).
• Положительные контакты соединяем между собой пайкой.
• К отрицательным контактам при помощи пайки присоединяем резисторы и соединяем их контакты между собой припоем, получая отрицательно заряженные резисторы.
• Контакты резисторов также соединяем между собой и припаиваем к ним медные провода. Во избежание короткого замыкания пространство между контактами и проводами заливаем клеем.
• Склеиваем межу собой диск и отражатель галогенки.
• После полимеризации клея можно подключать источник питания на 12 В.

Собираем простую лампочку из светодиодов

Прежде чем решиться на сборку светодиодной лампы своими руками, нужно тщательно продумать, где и как будет крепиться и помещаться такая схема. Рассмотрим, какие основные материалы для этого понадобятся, какие варианты корпусов для них можно применить и как выглядит пошагово процесс сборки самодельного светильника.

Материалы для изготовления

Для изготовления светодиодной лампы с заданными характеристиками своими руками потребуются следующие материалы:

1. Светодиоды. Это могут быть как отдельные элементы, например, НК6 с силой тока 100 мА и падением напряжения в 3 В, так и готовые лед-полоски.
2. Диоды-выпрямители или мосты, например, 1N4007.
3. Предохранитель (можно извлечь из цоколя отработанной лампы).
4. Конденсатор, емкостью и величиной напряжения равными лэд-кристаллам в собранной цепочке.
5. Основа для крепления светодиодов. Это может быть пластиковая или картонная конструкция с хорошими электроизолирующими и пожаробезопасными свойствами.
6. Клеящее средство для монтажа диодов к каркасу.

Корпуса для светодиодных приборов

Для максимальной просты и быстроты сборки светодиодной схемы можно использовать следующие варианты корпуса:

1. Цоколь лампы накаливания.
2. Корпус люминесцентного светильника.
3. Галогеновая лампочка.
4. Специально изготовленный каркас.

Использование первого метода предполагает извлечение колбы и спирали, а затем размещение внутри схемы, а снаружи на плате диодных элементов. Собранную конструкцию можно закрутить в любой патрон, однако эстетичность такого светильника будет не на высоте. Поэтому подходит больше для закрытых плафонов.

Второй способ более удобен и практичен. При этом сначала колбу нужно демонтировать, а плату из цоколя извлечь. Далее возможны следующие варианты сборки:

1. Лед-кристаллы вставляются в заранее просверленные отверстия в крышке, размещаемой под колбой, а компоненты устанавливаются в цоколь.
2. Плата со светодиодами помещается внутри цоколя, при этом лэд-элементы крепятся в крышке из-под пластиковой бутылки или подходящего размера кружка из пластика.

Оба варианта имеют эстетичный вид и вполне позволяют использовать такую светодиодную лампу в открытой люстре. Применение галогенок для этой цели весьма ограниченно – ввиду невозможности потом вкрутить их в стандартный патрон. Такой метод применим для изготовления своими руками индикаторов и специальных приборов.

Пошаговая инструкция

Рассмотрим, как изготовить своими руками простейшую светодиодную лампу на базе люминесцентного цоколя типа Е27. Для начала необходимо подготовить следующие материалы:

1. Цоколь модификации Е27 от перегоревшей старой энергосберегающей лампы.
2. RLD2-1-драйвер.
3. НК6-диоды.
4. Фрагмент плотного картона, лучше пластика.
5. Моментальный клей.
6. Провода.
7. Ножницы, паяльная станция, плоская отвертка, плоскогубцы и прочие сопутствующие инструменты.

Сама инструкция по сборке своими руками элементарной светодиодной лампы выглядит так:

• Разбирается старая люминесцентная лампа. Для этого на цоколе находятся углубления с защелками. Их нужно просто поддеть отверткой, и трубка с платой отсоединится.
• Далее нужно демонтировать светоизлучающие трубки и извлечь круглую пластинку с шестью отверстиями.
• К пластике закрепляется аналогичного диаметра картонное или пластиковое основание – для надежного крепления светодиодов.
• В основании прокалываются по два отверстия под каждый из шести монтируемых диодов. Если используется картон, то последние нужно приклеить, а если пластик – просто прижать лед-элементы за счет электродов.
• К каждой паре из 3 светодиодов по 0,5 Вт подсоединяется параллельно по одному драйверу RLD2-1 в соответствии со следующей схемой.

• Припаять входные контакты драйверов к клеммам цоколя и установить их внутрь.
• При этом между ними и платой обязательно положить еще одну картонную или пластиковую прокладку для электроизоляции.
• Вставить основание с диодами в цоколь.
• Подключить к сети и проверить работоспособность светодиодной лампы.

Собранный своими руками по такой схеме лед-светильник будет потреблять всего 3 ватта и выдавать светимость порядка 120 Лм. Ее можно закрутить в любой подходящий по параметрам электропатрон.

Разработка схемы светодиодной лампочки

Чтобы не было жалко, используем старую перегоревшую галогенную лампу GU4

Нам также понадобятся: светодиоды (количество неважно); быстросохнущий и хорошо схватывающий клей; обрезки медных проводков; небольшой кусочек тонкого алюминия (например, от жестяной банки); резисторы

Для тех, кто не очень разбирается в тонкостях радиоэлектроники, чтобы разработать схему, можно и даже нужно воспользоваться он-лайн калькулятором. Этот калькулятор поможет посчитать количество нужных светодиодов, необходимое выходное напряжение источника питания, сопротивление резисторов.

Процесс производства светодиодных лампочек

Далее процесс домашнего производства лампочек будет выглядеть следующим образом:

снимаем стекло; осторожно вынуть из корпуса лампы всю замазку; вынуть лампочку из отражателя: перевернуть лампочку вверх цоколем и аккуратно ударить молотком по цокольным выходам (ножкам); сделать круглый шаблон из бумаги, который потом наклеиваем на кусок алюминия и вырезаем круг; дыроколом можно выбить необходимое количество дырочек; положить алюминиевый круг на подставку и вставить в отверстия светодиоды так, чтобы анод одного и катод другого были друг рядом с другом; между светодиодами клеевым пистолетом нанести клей. Тем самым мы приклеиваем элементы и одновременно разграничиваем их друг от друга; обрезать ножки до нужной длины; спаять светодиоды последовательно друг с другом по четыре штуки минус с плюсом

У нас получится несколько цепей по четыре элемента в каждой; спаять все плюсовые ножки получившихся цепей; к минусовым выводам вертикально припаять резисторы; к полученным группам выводов припаять медные проводки; всё свободное пространство между светодиодами и резисторами заполнить клеевым пистолетом (если это не было сделано раннее); готовый диск со светодиодами устанавливаем на отражатель разобранной лампы. Диск приклеиваем любым клеем, которым мы уже пользовались в процессе работы; после того как клей застыл, на обратной стороне (цоколе) отмечаем плюс (“+”) и минус (“-“); обрезаем выведенные концы медной проволоки до нужной длины; подключаем готовую лампочку к источнику питания.

Как пользоваться он-лайн калькулятором при создании лампы своими руками

На протяжении всей работы сверяемся с он-лайн калькулятором, где будет необходимо заполнить поля:

• Source voltage – напряжения источников питания 220 или 12 вольт;
• Diode forward voltage – напряжение светодиода, которое зависит от цвета светодиода;
• Diode forward current – сила тока миллиамперах. Эти параметры указаны на упаковке;
• Number of LEDs in your array – количество светодиодов, используемое в лампе.

В этой рабочей форме отмечаем значение wiring diagram, после чего нажимаем кнопку design my array. После всех процедур схема соединения светодиодов и резисторов готова.

Имеющиеся в продаже светодиодные лампы, конечно, лучше самодельных. Но надо владеть очень большой информацией, чтобы разбираться в них и не быть разочарованным в своей покупке. Именно светодиодные лампы, сделанные своими руками, помогут разобраться во всех тонкостях светодиодов и лампочек из них.

Преимущества светодиодных ламп

Если сравнивать светодиодные лампы с популярными аналогами, то они имеют ряд преимуществ:

1. Низкое тепловыделение.
2. Низкое энергопотребление.
3. На длительный срок от 10 лет и более.
4. Легкий вес
5. Наносит наименьший вред окружающей среде

При наличии некоторых знаний в области электротехники такое освещение можно сделать самостоятельно, без использования сложного оборудования. Самособирающаяся светодиодная лампа на 220 Вольт, позволяющая поддерживать освещение в рабочем состоянии.

Светодиодная лампа – идеальное решение для освещения помещения. Но как это сделать лучше: купить или сделать самому? Давайте посмотрим на преимущества обеих сторон.

Преимущества самодельных светодиодных ламп:

• Этот вариант получения светодиодного освещения является наиболее экономичным.
• Простая схема подключения позволяет выполнить эту работу самостоятельно даже начинающим электрикам.
• Если сборка в ваших руках выполнена правильно, то эффективность яркости не уступает показателям промышленно выпускаемых устройств.
• Для отечественной светодиодной лампы нам понадобится напряжение всего 220 вольт. Как вы понимаете, это не будет проблемой.

Преимущества купленной светодиодной лампы:

• Гарантия качества продукции. Но это только в том случае, если продукция закупается у надежных производителей.
• Срок службы длительный, в несколько раз больше, чем у обычных ламп накаливания.
• Качественное освещение помещения.
• Гарантия производителя. Некоторые производители возвращают деньги за лампочку или заменяют ее новой в случае производственного брака или дефекта.

Но нужно понимать, что покупка светодиодной лампы обойдется намного дороже ее себестоимости. Так что выбор за вами. Далее мы рассмотрим, как сделать полноценный светодиодный светильник на 220 вольт своими руками.

Как сделать светодиодную лампу из энергосберегающих ламп?

Процедура изготовления такого устройства специалистами может занять не более часа при наличии заранее подготовленной плиты. Бытовая светодиодная лампа на 220 вольт прослужит довольно долго.

Для работы нам необходимо купить следующие детали и материалы:

• Простая лампа с низким энергопотреблением.
• Для изготовления диодов нужна стеклоткань.
• Соль поваренная, медный купорос.
• Набор радиодеталей, необходимых для работы программы.

Этапы работы:

1. Круг небольшого диаметра изготовлен из пластика и стекловолокна (идеальный диаметр 30 мм). Для нанесения образа вперед можно использовать самый обычный лак для ногтей.
2. Далее плату необходимо поместить в раствор с хлоридом натрия и медным купоросом.
3. Его консистенция должна быть в следующей пропорции: две столовые ложки хлорида натрия, одна столовая ложка хлорида меди.
4. Все компоненты необходимо залить горячей водой, хорошо перемешать и включить в будущую комиссию.
5. В большинстве случаев достаточно одного дня, чтобы удалить всю медь с платы. Останется только область лака. При помощи растворителя остатки лака необходимо удалить.
6. В панели сделаны дополнительные отверстия для радиоэлементов. Во-первых, надо судить.
7. Теперь, когда все подготовительные работы завершены, можно переходить к окончательной сварке.

Нужно аккуратно разобрать старую лампу. Затем мы должны удалить все доступные части. Не забудьте оставить только два провода, припаянных к основанию лампы.

После отключения всех внутренностей схема припаивается к двум проводам. Для крепления пластины к пластиковому корпусу лампы используется термостойкий клей.

Создание люминесцентной светодиодной лампы

Рассмотрим, как сделать светильник из люминесцентной лампы. Принцип его производства чем-то похож на описанный выше. Только здесь будет использована люминесцентная лампа и кусочки светодиодной ленты.

Для работы необходимо запастись следующими деталями:

1. Остальные лампы диоды.
2. Конденсатор.
3. Электролитический конденсатор.
4. Четыре куска светодиодной ленты.

С перегоревшей люминесцентной лампы следует удалить все края, кроме фитиля. Далее нужно разрезать готовую светодиодную ленту так, чтобы ее можно было разделить на равные куски по 12 В. В итоге должны получиться куски, состоящие из трех светодиодов. Вырезанные детали должны быть соединены последовательно.

Части светодиодной ленты соединяются таким образом, что основание удлиняется. Для этого лучше использовать пенопласт, который легко полируется. К нему легко можно подключить диодную ленту. Создать привлекательный дизайн для такого устройства, включая все недостатки, можно с помощью жидких гвоздей. После высыхания появятся только диоды.

Итак, в этой статье мы рассмотрели, как сделать светильник своими руками. Если правильно следовать процессу, устройство может прослужить вам долгие годы.

Выбор простого варианта

Процесс изготовления осветительного прибора со светодиодными лампами достаточно прост и не занимает много времени. Опытный электронщик сможет создать светильник с нуля, имея под рукой необходимые детали и инструменты.

Если начинающий мастер берется за такое дело впервые, то работа должна основываться на советах профессионалов или пошаговых инструкциях, как сделать светодиодную лампу своими руками. В этом случае специалисты рекомендуют начинать с переделки готового светильника, работающего от ламп накаливания.

Перед началом работы подготовьте материалы. От них зависит желаемый результат.

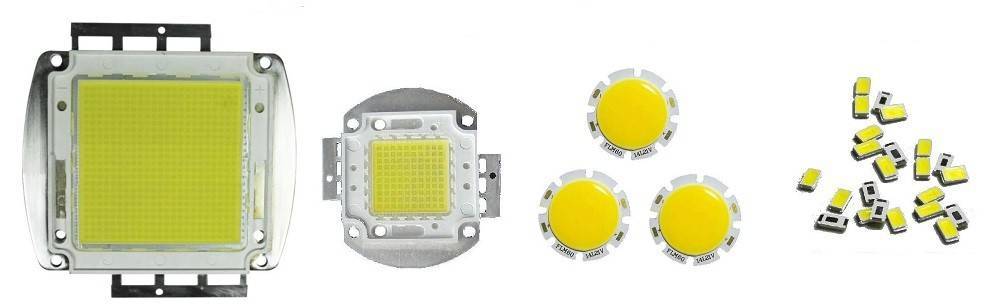

Выбор светодиодов

Прежде чем приступить к работе, необходимо определиться, какие светодиоды вам нужны. Все лампы можно разделить на два типа:

1. мощный;
2. малая мощность

Выбор в этом случае будет зависеть от характеристик собранного светильника, так как один мощный светодиод приравнивается к пятнадцати малопотребляющим. То есть, выбрав последнее, работы будет больше. Поэтому начинающему мастеру стоит выбирать светодиодную лампу мощностью 1 Вт Детали этого типа также делятся на два типа:

• для поверхностного монтажа;
• производство.

Новичку лучше выбрать второй вариант.

Источник питания

Для правильной работы светодиодных ламп им необходим качественный блок питания, также называемый драйвером тока. Контроллеры имеют несколько разновидностей:

• кейс;
• без рамы;
• с гальванической развязкой;
• без гальванической развязки.

При переделке простой лампы на светодиод больше подойдет бескаркасный блок питания с гальванической развязкой.

Этот элемент небольшой, практически не греется, но его сложно установить. Гальваническая развязка обеспечивает безопасность, защищая от поражения электрическим током при случайном прикосновении к рабочему светодиоду.

Необходимость охладителя

Чтобы светодиод работал долго, он не должен перегреваться. Для отвода тепла от элемента необходим алюминиевый радиатор. Для лампочки 1Вт понадобится рассеиватель 5х5см, если брать меньше эффекта не будет, площадь играет важную роль.

Изготовление светодиодного модуля

Для создания простого светильника вам потребуются специальные детали:

• светодиодные лампы по 1 Вт — 3 шт;
• блок питания 300мА;
• двухсторонний скотч с теплопроводными свойствами;
• алюминиевая пластина толщиной 6 см и 1 мм в качестве радиатора.

Теплопроводящая липкая лента наклеивается на предварительно обезжиренную поверхность радиатора. Снизу также устанавливаются предварительно обработанные светодиоды, не забывая соблюдать полярность.

Также с помощью тончайшего проводка светодиоды спаяны между собой. Затем концы проводов крайних ламп припаиваются к контроллеру.

Проект должен быть подключен к сети и поддерживаться в рабочем состоянии в течение нескольких часов, чтобы проверить его. Особенно следует проверить радиатор; Не должно быть слишком жарко.

Готовое устройство можно сделать из коробки из любого доступного материала. На фото светодиодных светильников ручной работы можно увидеть множество интересных примеров декорирования: плафоны из пластиковых стаканчиков или фигурок из картона, проволочных или деревянных конструкций.

Чтобы сделать более мощную лампу, вам понадобится больше светящихся элементов и более мощный драйвер. Можно сделать длинную светящуюся ленту и использовать ее для сборки светодиодных потолочных светильников своими руками.

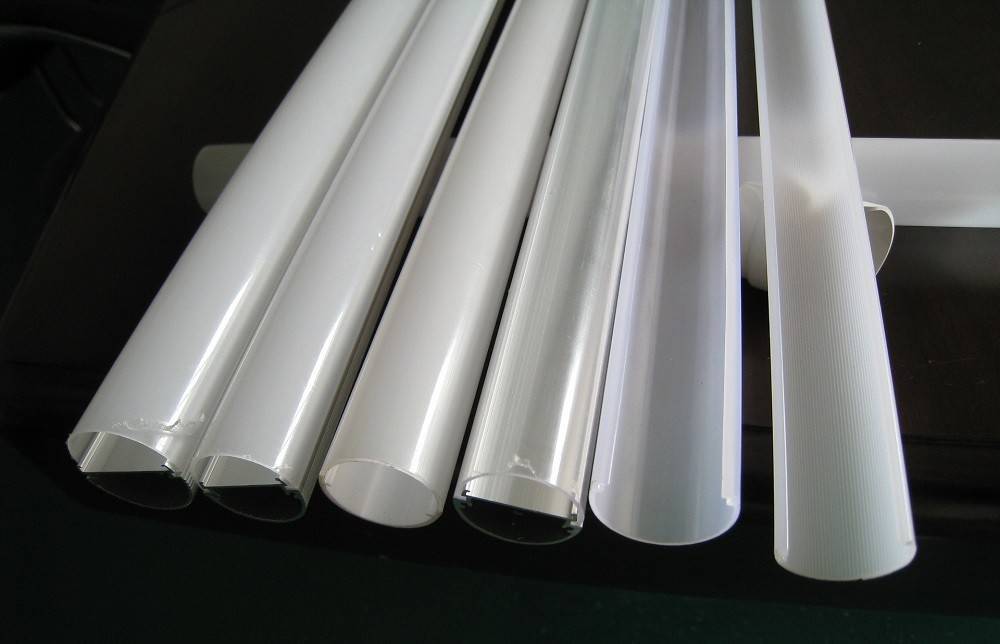

Корпуса для светодиодных ламп

Собранную лампу для удобства эксплуатации помещают в корпус, в этом качестве могут выступать разные изделия:

• цоколь от лампы накаливания;
• корпус компактной люминесцентной лампы (КЛЛ);
• корпус галогенной лампы.

Размещение в цоколе дает два преимущества:

1. лампу можно включать в стандартный патрон;
2. обеспечивается хороший теплоотвод.

Теплоотвод крайне важен для светодиодов, поскольку в условиях перегрева они деградируют: уменьшается иллюминация и сокращается срок службы.

Цоколь с лампы накаливания

От перегоревшей лампочки аккуратно отделяют колбу, затем вынимают спираль. В освободившийся цоколь помещают собранную на текстолите или алюминиевой пластине светодиодную лампу.

Основа последней должна иметь соответствующие размеры: на текстолите или алюминиевом листе вычерчивается круг такого диаметра, чтобы его можно было утопить в цоколе на 1-2 мм.

У данного варианта есть два недостатка:

1. отсутствует качественная изоляция;
2. лампа смотрится не очень привлекательно.

Потому зачастую для установки светодиодной лампы используют другие изделия.

Корпус энергосберегающей лампы

Наилучший вариант. Лампу аккуратно разбирают, отделяя газоразрядные трубки. Затем извлекают схему, предназначенную для розжига и поддержания горения.

Для светодиодной лампы она не нужна, но некоторые детали могут пригодиться. Используют предохранитель (его так и оставляют в цоколе) и диод (обычно в лампах КЛЛ устанавливается диод марки 1N4007).

Лампа крепится к цоколю двумя способами:

1. на защелках (наиболее распространенный). Их необходимо поддеть отверткой;
2. точечным кернением по всей окружности. Разборка осуществляется путем высверливания фиксаторов либо спиливанием этой части ножовкой.

Светодиоды в подобном корпусе крепят разными способами:

1. в лампах с 3-мя U-образными газоразрядными трубками: в отверстиях под трубки (их 6 шт.). Здесь диоды крепят термопистолетом или силиконовым герметиком. Драйвер же размещают в цоколе;
2. в лампах прочих видов устанавливают в корпус крышку от пластиковой бутылки и затем в нее — плату со светодиодами. А можно вырезать круг по размерам корпуса и проделать в нем отверстия под ножки светодиодов, как это было описано выше.

Существует несколько видов цоколя. Их идентифицируют по буквенно-цифровому обозначению. Так, литера «Е» указывает на наличие резьбы, «В» — штифта, «F» — штыря и т.д.

Может присутствовать еще одна буква — U, A или V: обозначает, в каких лампах применяется цоколь (соответственно, в энергосберегающих, автомобильных, с коническим концом). Далее следуют цифры, обозначающие его диаметр.

Наиболее популярный на постсоветском пространстве цоколь — Е27.

Корпус галогенной лампы

Для извлечения колбы галогенной лампы из корпуса — достаточно удалить отверткой удерживающий ее клей

Работу следует вести с предельной осторожностью, поскольку хрупкую колбу легко можно повредить

Далее лампу располагают контактными ножками вверх и слегка бьют по ним молотком. Светоэлемент при этом выпадет.

Подготовьте провода и контакты

Прежде чем приступить к сборке лампады светодиодной, важно правильно подготовить провода и контакты, чтобы обеспечить надежную работу устройства. Полагается, что для сборки лампады потребуются провода разных цветов, чтобы упростить полевизацию и подключение различных элементов: красный, черный и зеленый провода обычно используются для подключения плюсового, минусового и заземляющего контактов соответственно

Полагается, что для сборки лампады потребуются провода разных цветов, чтобы упростить полевизацию и подключение различных элементов: красный, черный и зеленый провода обычно используются для подключения плюсового, минусового и заземляющего контактов соответственно.

Для удобства в последующей работе может быть полезно использовать контакты разных типов, такие как разъемы, пенные или универсальные зажимы. Подбирайте контакты, которые наилучшим образом подходят для ваших нужд.

• Перед началом работы убедитесь, что провода качественные: проверьте их изоляцию и отсутствие повреждений.
• Очистите провода от изолирующего слоя на концах, чтобы обеспечить хороший контакт с контактами.
• При необходимости отрежьте излишки провода, чтобы сделать их оптимальной длины для установки в лампаду.
• Соедините провода с контактами, следуя инструкциям производителя.
• Убедитесь, что провода и контакты надежно зафиксированы, чтобы избежать отсоединения и обеспечить безопасность при работе устройства.

Надлежащая подготовка проводов и контактов перед сборкой лампады светодиодной позволит избежать неприятных ситуаций и гарантировать долгосрочную и стабильную работу вашего устройства.

Какие материалы потребуются для изготовления

Для сборки лампочки нужно купить следующие элементы конструкции:

• корпус;
• светодиоды (по отдельности или установленные на ленту);
• выпрямительные диоды или диодный мост;
• предохранители (если есть сгоревшая ненужная лампа, их можно снять с неё);
• конденсатор. Емкость и напряжение должно соответствовать количеству чипов и электросхеме;
• если придётся изготавливать каркас для установки чипов, необходимо приобрести теплоустойчивый материал, который не проводит ток. Металл не подойдёт, поэтому лучше купить плотный картон или прочный пластик.

Из инструментов для работы понадобятся плоскогубцы, паяльник, ножницы, держатель и пинцет. Также потребуются жидкие гвозди или клей для монтажа светодиодов в случае использования картона.

6 нюансов принцип работы

Перед началом сборки диммера своими руками, желательно разобраться в сути его работы.

1. Когда схема будет подключаться к электрической сети дома, на неё будет подаваться напряжение в 220 вольт. Когда в синусоиде напряжения наступит положительный полупериод, через один из диодов и резистор начнёт поступать ток — произойдет зарядка конденсатора.
2. Через какое-то время напряжение достигнет параметров, достаточных для пробоя динистора. Ток будет переходить через динистор и управляющий электрод симистора.
3. Симистор открывается, а лампы, подключенные к нему — зажгутся.
4. В тот момент, когда синусоида напряжения будет проходить через ноль, симистор закроется.
5. При достижении синусоидой напряжения отрицательного полупериода, процесс повторяется.

Меняя уровень сопротивления в схеме, человек также изменяет полупериод открытия симистора. Таким образом, изменяется мощность лампочки, ее яркость – свет приглушается или увеличивается.
