Как сделать простую светодиодную лампу своими руками

Собираем простую лампочку из светодиодов

Прежде чем решиться на
сборку светодиодной лампы своими руками, нужно тщательно продумать, где и как
будет крепиться и помещаться такая схема. Рассмотрим, какие основные материалы
для этого понадобятся, какие варианты корпусов для них можно применить и как
выглядит пошагово процесс сборки самодельного светильника.

Материалы для изготовления

Для изготовления
светодиодной лампы с заданными характеристиками своими руками потребуются
следующие материалы:

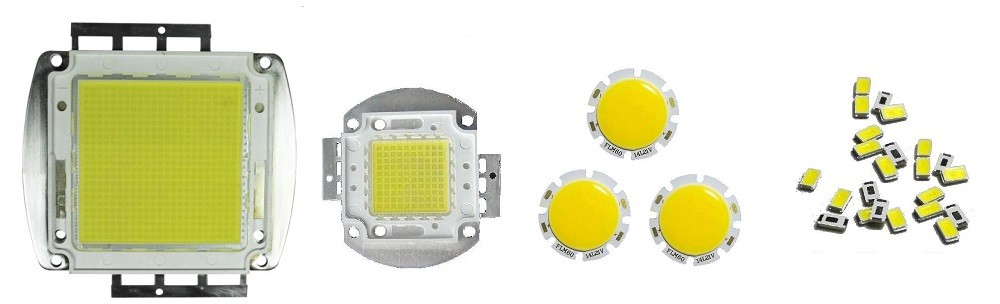

1. Светодиоды. Это могут быть как отдельные элементы, например, НК6 с силой тока 100 мА и падением напряжения в 3 В, так и готовые лед-полоски.
2. Диоды-выпрямители или мосты, например, 1N4007.
3. Предохранитель (можно извлечь из цоколя отработанной лампы).
4. Конденсатор, емкостью и величиной напряжения равными лэд-кристаллам в собранной цепочке.
5. Основа для крепления светодиодов. Это может быть пластиковая или картонная конструкция с хорошими электроизолирующими и пожаробезопасными свойствами.
6. Клеящее средство для монтажа диодов к каркасу.

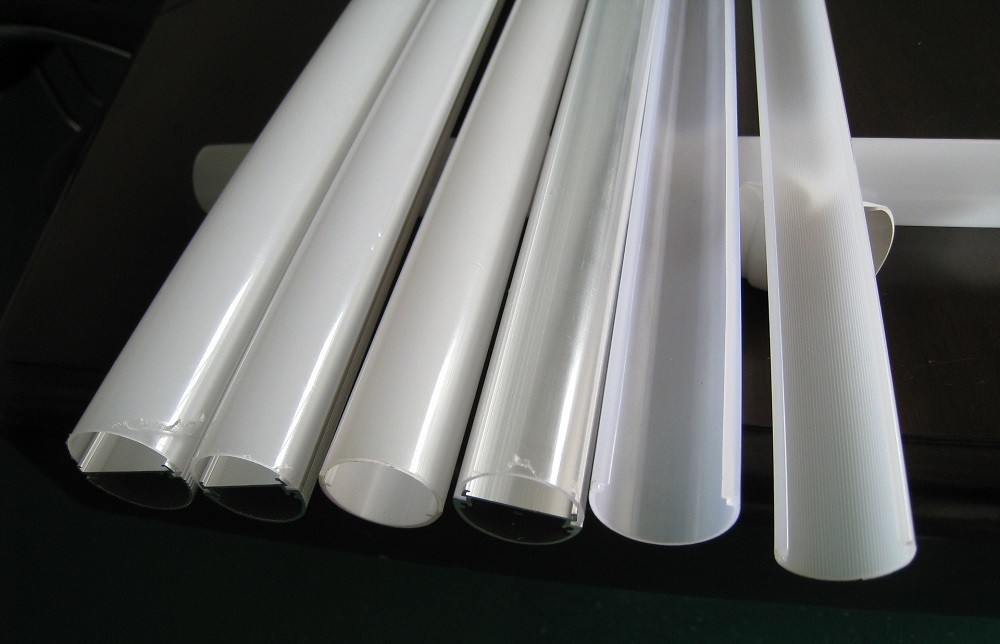

Корпуса для светодиодных приборов

Для максимальной просты
и быстроты сборки светодиодной схемы можно использовать следующие варианты
корпуса:

1. Цоколь лампы
   накаливания.
2. Корпус
   люминесцентного светильника.
3. Галогеновая
   лампочка.
4. Специально
   изготовленный каркас.

Использование первого
метода предполагает извлечение колбы и спирали, а затем размещение внутри
схемы, а снаружи на плате диодных элементов. Собранную конструкцию можно
закрутить в любой патрон, однако эстетичность такого светильника будет не на
высоте. Поэтому подходит больше для закрытых плафонов.

Второй способ более
удобен и практичен. При этом сначала колбу нужно демонтировать, а плату из
цоколя извлечь. Далее возможны следующие варианты сборки:

1. Лед-кристаллы вставляются в заранее просверленные отверстия в крышке, размещаемой под колбой, а компоненты устанавливаются в цоколь.
2. Плата со светодиодами помещается внутри цоколя, при этом лэд-элементы крепятся в крышке из-под пластиковой бутылки или подходящего размера кружка из пластика.

Оба варианта имеют эстетичный вид и вполне позволяют использовать такую светодиодную лампу в открытой люстре. Применение галогенок для этой цели весьма ограниченно – ввиду невозможности потом вкрутить их в стандартный патрон. Такой метод применим для изготовления своими руками индикаторов и специальных приборов.

Пошаговая инструкция

Рассмотрим, как
изготовить своими руками простейшую светодиодную лампу на базе люминесцентного
цоколя типа Е27. Для начала необходимо подготовить следующие материалы:

1. Цоколь модификации Е27 от перегоревшей старой энергосберегающей лампы.
2. RLD2-1-драйвер.
3. НК6-диоды.
4. Фрагмент плотного картона, лучше пластика.
5. Моментальный клей.
6. Провода.
7. Ножницы, паяльная станция, плоская отвертка, плоскогубцы и прочие сопутствующие инструменты.

Сама инструкция по
сборке своими руками элементарной светодиодной лампы выглядит так:

• Разбирается старая люминесцентная лампа. Для этого на цоколе находятся углубления с защелками. Их нужно просто поддеть отверткой, и трубка с платой отсоединится.
• Далее нужно демонтировать светоизлучающие трубки и извлечь круглую пластинку с шестью отверстиями.
• К пластике закрепляется аналогичного диаметра картонное или пластиковое основание – для надежного крепления светодиодов.
• В основании прокалываются по два отверстия под каждый из шести монтируемых диодов. Если используется картон, то последние нужно приклеить, а если пластик – просто прижать лед-элементы за счет электродов.
• К каждой паре из 3 светодиодов по 0,5 Вт подсоединяется параллельно по одному драйверу RLD2-1 в соответствии со следующей схемой.

• Припаять входные контакты драйверов к клеммам цоколя и установить их внутрь.
• При этом между ними и платой обязательно положить еще одну картонную или пластиковую прокладку для электроизоляции.
• Вставить основание с диодами в цоколь.
• Подключить к сети и проверить работоспособность светодиодной лампы.

Собранный своими руками
по такой схеме лед-светильник будет потреблять всего 3 ватта и выдавать
светимость порядка 120 Лм. Ее можно закрутить в любой подходящий по параметрам
электропатрон.

Принцип работы LED-устройства

Основой светодиодной лампы является односторонний полупроводник, величина которого составляет несколько миллиметров. В нем происходит однонаправленное движение электронов, что позволяет преобразовывать переменный ток в постоянный.

Состоящему из нескольких слоев кристаллу светодиода свойственны два типа электропроводимости: положительно и отрицательно заряженных частиц.

Сторона, где содержится минимальное количество электронов, получила названия дырочной (p-тип), тогда как другая с большим количеством этих частиц именуется электронной (n-тип).

Между двумя сторонами светодиодного элемента имеется условная граница – электронно-дырочный переход (p-n). Здесь частицы сталкиваются между собой, в результате чего наблюдается свечение.

При столкновении элементов на p-n-переходе они сталкиваются, генерируя частицы света фотоны. Если в это время поддерживать систему в постоянном напряжении, светодиод будет излучать стабильный поток света. Этот эффект используется во всех конструкциях LED-ламп.

Светодиодная лампа своими руками

Для конструкции нам понадобится: — часть лампы типа «экономка», та что с цоколем;— светодиоды 5630;— 4 диода 1n4007;— электролитический конденсатор от 3,3 мкФ;— резистор R1 — 470к, 0.25 ватт— резистор R2 — 150 ом, 0.25 ватт— резистор R3 – о нем позже.— конденсатор типа К73-17 емкостью от 0.22 мкФ и рабочим напряжение от 340 В;

Схема простая с гасящим конденсатором.Светодиоды в количестве 8 штук.

Схема для подбора емкости конденсатора.

Регулируемый резистор R3. Его устанавливал в максимальное сопротивление перед включением, чтоб стрелка прибора не зашкаливала. Потом сводил к минимуму. Конденсатор С2 с напряжением от 340В. Я при тестах ставил 10 мкФ, но из-за размеров он не влез в корпус, установил номиналом меньше. Зачем такое большое напряжение? Это на случай обрыва цепи со светодиодами. Так как напряжение подскочит до напряжения выше чем переменное сетевое в 1.41 раза(230*1,41=324,3В).

Я же руководствовался замерам проведенным на испытательной схеме с миллиамперметром. Плату делал по технологии ЛУТ. Светодиоды смд.Плата в формате lay 6 версии прилагается

Травим плату, сверлим отверстия и лудим.

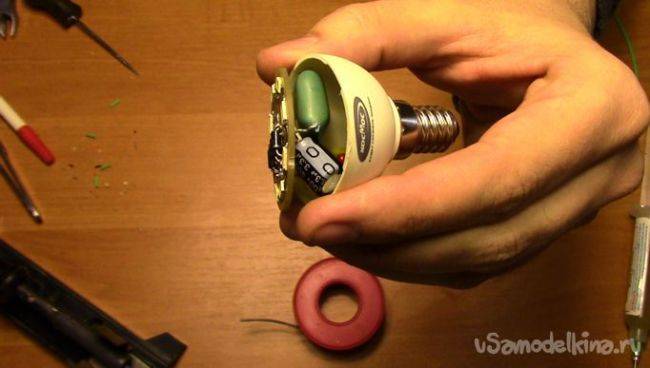

Монтируется плата в цокольную часть корпуса.Диаметр корпуса экономки 38 мм, плата 36 мм.

Конденсатор С1 припаивается навесом к резистору R1. Опять же из-за ограничения корпуса. Резистор R2 вынесен за пределы платы и выполняет роль «поддтяжки». За счет его плата плотно прижимается к корпусу.

Припаиваем резистор и провод к цоколю.

Первое включение производил через лампочку. Потребление лампы составило 7.45 ватт. По световому потоку замерить нет возможности, но на глаз более 3 ватт (если сравнивать с рядом лежащей покупной).

У схемы отсутствует гальваническая развязка от сети. Будь те осторожны при экспериментах и эксплуатации

Так же соблюдайте осторожность при установке лампы. Монтаж производить при отключенном выключателе

Лампа уже работает около полутора лет при постоянном включении/выключении

Лампа уже работает около полутора лет при постоянном включении/выключении.

На видео все можно рассмотреть в деталях:

Устройство светильника со светодиодными лампочками

Осветительный прибор из светодиодов устроен достаточно просто. Количество светодиодов в одном корпусе варьируется от одного до нескольких десятков. Корпус обязательно оснащен отражателем света и радиатором. Добросовестные производители наносят на радиатор термопасту, улучшающую контакт с диодами, повышающую качество отвода тепла. В патронах осветительных приборов на 220 вольт устанавливается драйвер, стабилизирующий напряжение. Мощность осветительного прибора — это сумма мощности светодиодов, установленных в нем.

Светодиоды — полупроводники, проводящие электроток в одном направлении. Для квартиры, дачи лучше всего приобретать осветительные приборы для сети 220 вольт (напряжение указывается на упаковке). Устройство, стабилизирующее ток, установлено в патроне, поэтому нет необходимости покупать дополнительное оборудование. Такой светильник присоединяется прямо к выключателю согласно схеме на упаковке.

Для осветительных приборов на 12 или 24 В требуется драйвер (преобразователь напряжения)

При его покупке важно учитывать, что значение мощности должно быть на 20% больше, чем показатель светильника. Для расчета используется закон Ома: напряжение источника света умножается на ток. Далее вычисляются 20%, плюсуются к ранее полученному значению

Не менее важны показатели максимального тока, выходного напряжения. Первым к сети подключается драйвер, потом осветительный прибор. Обязательно соблюдение полярности (на драйвере всегда имеются знаки «+» и «-»)

Далее вычисляются 20%, плюсуются к ранее полученному значению. Не менее важны показатели максимального тока, выходного напряжения. Первым к сети подключается драйвер, потом осветительный прибор. Обязательно соблюдение полярности (на драйвере всегда имеются знаки «+» и «-»).

Работу светодиодных светильников можно регулировать диммером, установленным на стену или встроенным в осветительный прибор. Торговая сеть предлагает большой выбор настенных моделей, они удобны, если проживающие в квартире хотят, чтобы регулятор не менял местоположение. Встроенные в светильники диммеры управляются пультом, излучающим инфракрасные или радиоволны. Этот вариант используется в больших загородных домах, так как позволяет управлять светом на большом расстоянии.

В длинном коридоре на входе в дом можно установить светильник с двумя выключателями, чтобы его можно было включать/выключать любым из них. На входе лампа включается, чтобы ее выключить на выходе, нет необходимости возвращаться.

В некоторых ситуациях удобны датчики движения, включающие и выключающие осветительный прибор без участия выключателя. Свет включается при появлении человека в зоне действия датчика, выключается на выходе. Подключается такое оборудование сравнительно просто, существуют схемы с выключателем и без выключателя.

Рекомендуемый порядок поиска неисправности и ремонта

Проверка наличия и номинала промышленного напряжения

Автор понимает, что этот пункт кому-то покажется бессмысленным, даже несколько наивным и так далее. Но практика показывает, что нередко неисправность не в самой лампе, а в том осветительном приборе (устройстве), в котором она расположена. Перед тем, как начинать ее ремонт, стоит сначала убедиться в наличии напряжения на контактах патрона, их состоянии. Нагар, дефект «язычка» или, например, плохое соединение в эл/проводке – все это и может быть причиной того, что лампа при включении не светится.

На такую проверку понадобится всего пара минут, но почему-то не все соблюдают одно из основополагающих правил ремонта любого электротехнического устройства. Вкратце его можно сформулировать так – сначала убедись, что есть питание (и оно в норме), и только потом начинай «потрошить».

Разборка лампы

Все светодиодные модели отличаются корпусом, внутренней «начинкой», особенностями конструктивного исполнения. При разборке LED-прибора (равно, как и любого другого устройства, механизма) нужно соблюдать определенный порядок. Он заключается в том, что все отсоединенные (отвинченные, отпаянные) детали укладываются в ряд, слева направо. А вот сборка лампы производится в обратном порядке.

Такая методика – гарантия того, что все будет сделано правильно, и не останется «лишней детальки, неизвестно откуда взявшейся». Тем, кто привык все сваливать в кучу, автор предрекает некоторые сложности после окончания ремонта светодиодной лампы.

Начинать следует с демонтажа «купола». Когда он будет снят, дальнейший алгоритм действий станет понятен.

Нужно запомнить (записать, зарисовать) и то, как именно скрепляются детали друг с другом. Иногда такая невнимательность оборачивается проблемой при сборке светодиодной лампы.

Визуальный осмотр

Любая подгоревшая (оплавившаяся) деталь, какой-то сегмент на плате – явный признак неисправности. Как поступить? Кто умеет производить точечную пайку и имеет соответствующий инструмент, решает проблему просто – заменой детали. К примеру, если плата потемнела в области диодного моста, то «вычислить» неисправный полупроводник – простейшая задача. Второй вариант – приобрести панель драйвера и поменять.

Проверка радиодеталей на исправность

Это касается включенных в схему конденсаторов и резисторов. Ток утечки емкости определить сложнее, но выявить пробой можно и простейшим мультиметром. Сопротивления обычно подгорают, но иногда встречается и такая их визуально незаметная неисправность, как внутренний обрыв токопроводящего слоя. То же самое – «прослушать» измерительным прибором.

Выходят из строя и отдельные светодиоды

Это самый негативный вариант. Дело в том, что для нормальной работы лампы их нужно менять по принципу «один в один». Где взять исходные данные (по параметрам п/п прибора)? Плюс к этому – с учетом их плотной компоновки и «нежности» ножек перепаять несколько полупроводников без соответствующего опыта вряд ли получится. Как правило, если светодиоды вышли из строя в большом количестве, то проще купить новую LED-лампу. Неисправность же 3 – 5 штук «погоды не делает».

Как определить целостность светодиода? Обычной батарейкой типа «Крона», но через резистор номиналом порядка 150±50 Ом. Дело в том, что она на 9 В, а для п/п изделия требуется всего 1,5. При касании выводов прибора он должен (если исправен) засветиться.

Моргание (мигание) светодиодной лампы часто является причиной ее замены на новую. Торопиться не следует – такая неприятность довольно легко устраняется. Об этом подробно рассказывается здесь .

Собственно, вот и все, что можно сказать о ремонте светодиодных ламп своими руками. Если учесть, что ничего особо сложного в этом нет, а требуется лишь внимательность и аккуратность, не стоит прибор сразу же выбрасывать и тратить деньги на новый.

Рекомендовано для вас:

Как передать показания счетчика электроэнергии через интернет, телефон и терминал Почему генератор не дает зарядку на аккумулятор авто — причины и способы ремонта Скачки напряжения в электросети — основные причины и способы решения проблемы

Преимущества светодиодных ламп

Но светодиоды обходят всех своих предшественников:

• энергопотребление светодиодной лампы меньше в 10 раз, чем у соответствующей лампы накаливания, и почти на 35% меньше, чем у КЛЛ;
• сила света LED лампы больше соответственно на 8 и на 36%;
• достижение полной мощности светового потока происходит мгновенно, в отличие от КЛЛ, которым для этого требуется около 2 минут;
• себестоимость — при условии изготовления лампы самостоятельно — стремится к нулю;
• светодиодные лампы экологичны, потому что не содержат ртути;
• срок службы светодиодов измеряется десятками тысяч часов. Поэтому LED лампы практически вечны.

Сухие цифры подтверждают: за LED — будущее.

Схема светодиодной лампочки своими руками

Сначала основное питание подается на металлопленочный конденсатор. Другой конец конденсатора подключен к входу переменного тока мостового выпрямителя. Чтобы быть в большей безопасности, подключите резистор 100 Ом 1 Вт последовательно с конденсатором с номиналом X, чтобы он действовал как предохранитель (не показан на схеме).

Если у вас нет мостового выпрямителя, вы можете подключить 4 PN-переходных диода (например, 1N4007) в режиме двухполупериодного выпрямителя.

Другой вход переменного тока мостового выпрямителя подключается к нейтрали источника питания переменного тока. Выпрямленный выход подается на конденсатор (C2). Через конденсатор последовательно соединены 12 8-мм светодиодов.

Резистор R1 будет действовать как продувочный резистор (он разряжает конденсатор в случае сбоя питания или отказа светодиода).

До этого, мы разобрали поврежденную светодиодную лампочку, и после восстановления схемы она была похожа на ту, которую мы разработали. Основное отличие состоит в том, что раньше использовались SMD-компоненты для светодиодов и мостов, а мы использовали сквозные компоненты (по понятным причинам).

Какие материалы потребуются для изготовления

Для сборки лампочки нужно купить следующие элементы конструкции:

• корпус;
• светодиоды (по отдельности или установленные на ленту);
• выпрямительные диоды или диодный мост;
• предохранители (если есть сгоревшая ненужная лампа, их можно снять с неё);
• конденсатор. Емкость и напряжение должно соответствовать количеству чипов и электросхеме;
• если придётся изготавливать каркас для установки чипов, необходимо приобрести теплоустойчивый материал, который не проводит ток. Металл не подойдёт, поэтому лучше купить плотный картон или прочный пластик.

Из инструментов для работы понадобятся плоскогубцы, паяльник, ножницы, держатель и пинцет. Также потребуются жидкие гвозди или клей для монтажа светодиодов в случае использования картона.

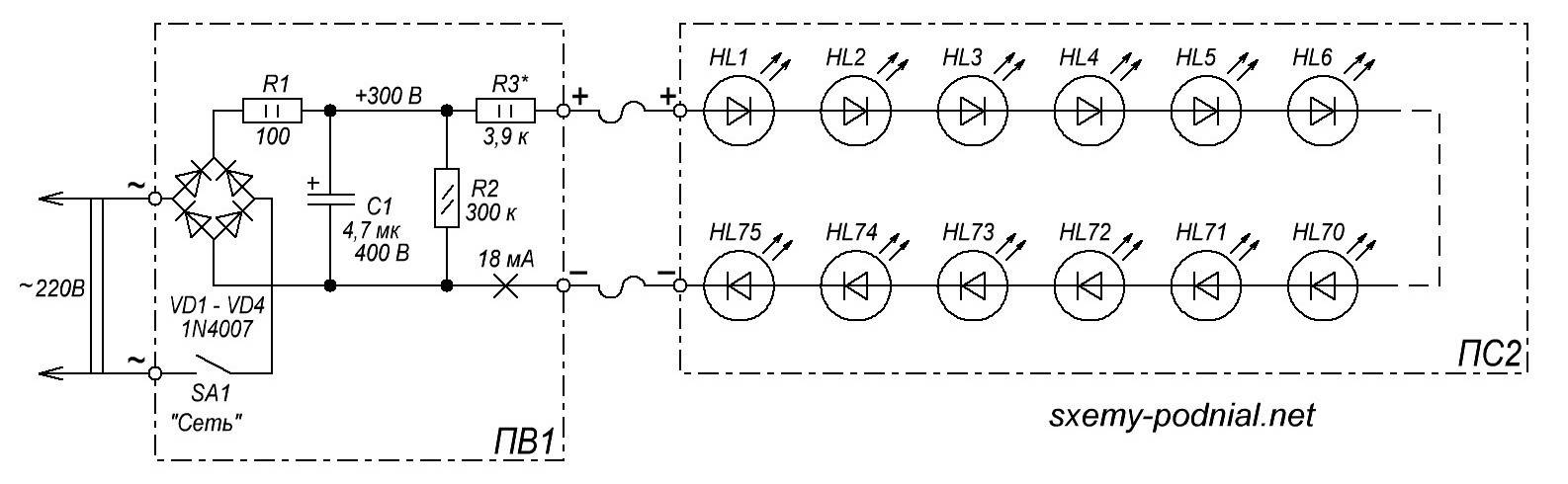

Схемы светодиодных ламп

Выравнивание переменного пота и создание необходимой мощности и сопротивления для светодиодных светильников решается двумя способами. Схемы условно можно разделить на:

• с диодным мостом;
• резисторные, с четным количеством светодиодных элементов.

Каждый вариант имеет простые схемы и свои преимущества.

Схема преобразователя с диодным мостом

Диодный мост состоит из 4 диодов, направленных в разные стороны. Его задача превратить синусоидальный переменный ток в пульсирующий. Каждая полуволна проходит через два элемента, и минус меняет свою полярность.

В схеме, для светодиодной лампы, перед мостом со стороны источника переменного тока на плюс подсоединяется конденсатор С10,47х250 v. Перед минусовой клеммой ставится сопротивление на 100 Ом. Позади моста, параллельно ему, устанавливается еще один конденсатор – С25х400 v, который сглаживает перепад напряжений. Сделать своими руками такую схему легко, достаточно иметь навыки работы с паяльником.

Светодиодный элемент

Плата со светодиодными элементами применяется стандартная, от вышедшего из строя светильника. Необходимо проверить перед сборкой, чтобы все детали были рабочими. Для этого используется аккумулятор на 12 V, можно от автомобиля. Нерабочие элементы можно заменить, распаяв аккуратно контакты и поставив новые. Внимательно следите за расположением ножек анода и катода. Они соединяются последовательно.

При замене 2 – 3 деталей, вы просто припаиваете их в соответствии с положением, которое занимали вышедшие из строя элементы.

Собирая новый светодиодный светильник своими руками, нужно помнить простое правило. Лампы соединяются по 10 последовательно, затем эти цепи подключаются параллельно. На практике это выглядит так:

1. 10 светодиодов ставите в ряд и спаиваете ножки анод одной с катодом второй. Получается 9 соединений и по одному свободному хвостику по краям.
2. Все цепочки припаиваете к проводам. К одному катодные концы, к другому анодные.

В текстах часто используется словесное обозначение контактов, на схемах значки. Напоминание для начинающих электриков:

• катод, положительный — «+», присоединяется к минусу;
• Анод отрицательный – «-», присоединяется к плюсу.

При сборке схем своими руками, следите, чтобы спаянные концы не касались других. Это приведет к замыканию и сгорит вся схема, которую вы сумели сделать.

Схемы для более мягкого свечения

Чтобы светодиодная лампа не раздражала глаза миганием, в схему сборки надо добавить несколько деталей. В целом преобразователь тока состоит из:

• диодный мост;
• конденсаторы на 400 нФ и 10 мкФ;
• резисторы на 100 и 230 Ом.

Для защиты от скачков напряжения, вначале ставится резистор на 100 Ом, и за ним впаивается конденсатор в 400 нФ. В предыдущем варианте они установлены на разных концах входа. За конденсатором после диодного моста устанавливается еще один резистор 230 Ом. За ним идет последовательная цепочка светодиодов (+).

Собираем простую LED-лампу

Рассмотрим выполнение светильника в стандартном цоколе от люминесцентной лампы. Для этого нам придется несколько изменить приведенный выше список материалов. В этом случае мы используем:

• старый цоколь Е27;
• светодиоды НК6;
• драйвер RLD2-1;
• кусок пластика или плотного картона;
• суперклей;
• электропроводку;
• паяльник, плоскогубцы, ножницы.

Первоначально требуется разобрать светильник. У люминесцентных устройств подсоединение цоколя к пластинке с трубками осуществляется с помощью защелок

Важно обнаружить место крепежа и поддеть элементы отверткой, что позволит легко отсоединить патрон

Процесс сборки самодельной светодиодной лампы простой. В корпус от старого прибора вставляется драйвер, поверх которого устанавливается плата со светодиодами

Разбирая прибор, нужно соблюдать предельную осторожность, чтобы не нанести вреда трубкам, внутри которых находится ядовитое вещество. Одновременно необходимо следить за целостностью электропроводки, подсоединенной к цоколю, а также сохранять детали, содержащиеся в нем

Верхнюю часть с подсоединенными газоразрядными трубками мы используем для выполнения пластинки, необходимой для подсоединения светодиодов

Достаточно удалить трубчатые элементы, а в оставшиеся круглые отверстия закрепить LED-детали

Верхнюю часть с подсоединенными газоразрядными трубками мы используем для выполнения пластинки, необходимой для подсоединения светодиодов. Достаточно удалить трубчатые элементы, а в оставшиеся круглые отверстия закрепить LED-детали.

Для их надежного крепления лучше сделать дополнительную пластмассовую или картонную крышку, которая послужит для изолирования чипов.

В лампе будут применяться светодиоды НК6, каждый из которых состоит из 6 кристаллов с параллельным подключением. Они позволяют создать довольно яркий осветительный прибор при минимуме потребляемого электричества.

Для подключения каждого светодиода к крышке необходимо выполнить по два отверстия. Прокалывать их следует аккуратно в строгом соответствии схеме.

Пластиковая деталь позволяет прочно зафиксировать LED-элементы, тогда как использование картона требует дополнительного закрепления светодиодов к основанию при помощи жидких гвоздей либо суперклея.

Так как устройство рассчитано на применение шести светодиодов мощностью по 0,5 ватт каждый, в схеме нужно предусмотреть три параллельно подсоединенных элемента.

В конструкции, которая будет работать от электросети мощностью 220 В, нужно предусмотреть драйвер RLD2-1, который следует приобрести в магазине или выполнить самостоятельно.

Во избежание короткого замыкания перед началом сборки важно заизолировать драйвер и плату друг от друга, используя пластик или картон. Поскольку лампа почти не нагревается, не стоит беспокоиться о перегреве

Подобрав все компоненты можно собрать конструкцию по схеме, а затем подключить ее к электросети, чтобы проверить свечение

Подобрав все компоненты можно собрать конструкцию по схеме, а затем подключить ее к электросети, чтобы проверить свечение.

Устройство, работающее от стандартного патрона с питанием 220В, имеет низкое энергопотребление и мощность равную 3 Ваттам. Последний показатель в 2-3 раза меньше, нежели у люминесцентных устройств и в 10 раз меньше, чем у ламп накаливания.

Хотя световой поток равен всего лишь 100-120 люменов, благодаря ослепительно белому цвету лампа кажется значительно ярче. Собранный светильник можно применять в качестве настольного либо для освещения компактного помещения, например, коридора или чулана.

Как подключить светодиодные лампы на 220 вольт

Самая большая хитрость при подключении светодиодных ламп на 220 в, что никакой хитрости нет. Подключение происходит абсолютно точно также, как вы это делали с лампами накаливания или компактными люминесцентными лампами (КЛЛ). Для этого: обесточьте цоколь, а затем вкрутите в него лампу. При установке никогда не касайтесь металлических частей лампы: помните, что иногда нерадивые электрики вместо фазы могут провести через выключатель ноль. В таком случае, фазное напряжение никогда не будет сниматься с цоколя.

Производители выпустили светодиодные аналоги всех, выпускавшихся ранее типов ламп с самыми разными цоколями: Е27, Е14, GU5.3 и так далее. Принцип установки для них остается такой же.

Если же Вы купили светодиодную лампочку, рассчитанную на 12 или 24 Вольта, тогда Вам не обойтись без блока питания. Подключение источников света производится параллельно: все «плюсы» лампочек вместе к плюсовому выходу блока питания, а все «минусы» вместе — к «минусу» блока питания.

В данном случае, важно соблюдать полярность («плюс» — к «плюсу», «минус» — к «минусу»), поскольку светодиоды будут испускать световой поток только в том случае, если соблюдена полярность! Некоторые изделия при переполюсовке могут выйти из строя. Например, у вас есть мебельная подсветка на кухне, в гардеробе или в другом месте, составленная из 4-х галогенных ламп мощностью 40 Вт и напряжением 12 В, запитанных от трансформатора. Вы решили заменить эти лампы на светодиодные 4 штуки по 4–5 Вт

Вы решили заменить эти лампы на светодиодные 4 штуки по 4–5 Вт

Например, у вас есть мебельная подсветка на кухне, в гардеробе или в другом месте, составленная из 4-х галогенных ламп мощностью 40 Вт и напряжением 12 В, запитанных от трансформатора. Вы решили заменить эти лампы на светодиодные 4 штуки по 4–5 Вт.

Иногда подобные светодиодные лампы для точечных светильников в большинстве случаев комплектуются блоком питания на заводе-изготовителе. При покупке таких ламп следует одновременно озадачиться и покупкой источника питания.

Разборка донора

Сковорода с источником света

Повторим вышеуказанный процесс модернизации с обычным круглым матовым светильником. Многие из читателей вообще никак не разбираются в светодиодах и не знают принцип работы. А паяльник в руках когда-то держали и очень хочется избавиться от энергосберегаек.

Сделать светодиодный светильник своими руками очень просто. Не надо заморачиваться с поиском пластинки со светодиодами и подбором драйвера к нему. Просто купите диодную лампу на 220В, там уже все есть, продаются везде.

Сперва демонтируем колбу, она бывает из пластика и стекла. Стекло у меня не получалось снять, вклеено сильно и всегда трескалось. Пластик обычно прочный поликарбонат, ломать сложно. Чтобы определить материал, попробуйте поцарапать, стекло не царапается.

Затем достаём модуль с 20 светодиодами SMD 5730 и драйвер с питанием от сети 220V. Белую термопасту обязательно сохраняем, вытирать не надо, она будет использована дальше.

Проверьте работоспособность своей светодиодной лампады

После того, как вы закончите сборку своей светодиодной лампады, наступает время проверки ее работоспособности. Это важный шаг, который поможет удостовериться в правильности вашей работы и убедиться, что все подключено и функционирует корректно.

Для начала, подсоедините вашу лампаду к источнику питания, будь то батарейка или аккумулятор. Убедитесь, что контакты правильно подключены. В случае использования батарейки, удостоверьтесь, что вы правильно установили ее в держатель.

Затем включите питание и наблюдайте работу светодиодов. Если ваша лампада включает несколько светодиодов, убедитесь, что все они светятся. Если один или несколько светодиодов не работают, возможно, проблема в их подключении или выборе неправильных компонентов. Проверьте, нет ли обрывов или короткого замыкания на соединительных проводах.

Важно также обратить внимание на яркость светодиодов. Если свет слишком тусклый или наоборот, слишком яркий, это может указывать на ошибку в подключении резисторов или неправильный выбор мощности светодиодов. Проверьте, что все резисторы подключены правильно и имеют нужное сопротивление

Проверьте, что все резисторы подключены правильно и имеют нужное сопротивление.

Если все светодиоды работают исправно и имеют нужную яркость, то ваша светодиодная лампада готова к использованию! Не забудьте проверить работоспособность и пригодность аккумулятора или батарейки, которые вы использовали в вашей лампаде, чтобы убедиться, что она будет работать продолжительное время без замены питания.

Поздравляем! Вы успешно собрали и проверили свою светодиодную лампаду. Теперь вы можете наслаждаться ярким и экономичным освещением, созданным собственными руками.

Реальные сроки службы

При указании срока службы диодных источников света приводятся различные цифры, но в большинстве случаев идет речь о десятках тысяч часов.

Максимальный заявленный период эксплуатации составляет 50 тыс. часов. Лампы накаливания могут прослужить не более 10 тыс. часов. Часто информация указывается производителем после проведения тестов отдельных элементов, при этом не учитывается то, как на источник света влияет окружающая среда.

Срок службы LED-лампочек (в часах) указывается производителем в инструкции по применению или непосредственно на корпусе. В большинстве случаев используется числовое значение, но может наносится и соответствующая маркировка.

Особенности ремонта led ламп
