Светодиодная лампа своими руками, преимущества и недостатки, схема, инструкция

Основные преимущества

Светодиодные лампы Т8 значительно превосходят альтернативные образцы практически по всем показателям. К достоинствам приборов следует отнести:

• эффективность, высокие значения светового
  потока;
• экономичность;
• длительный срок службы;
• освещение имеет направленный характер, что
  позволяет организовать более эффективный и комфортный режим подсветки;
• подключение происходит мгновенно, чего не
  наблюдается у люминесцентных ламп;
• ровный, без мерцания режим работы;
• есть возможность работы при нестабильности
  напряжения в сети;
• не создают электромагнитных помех;
• нет вредного излучения в ультрафиолетовом
  диапазоне;
• попадание частиц жира или иных взвесей,
  находящихся в воздухе, не создает опасность перегрева и взрыва лампы,
  характерных для альтернативных конструкций;
• утилизация светодиодных устройств не требует
  специализированных мероприятий и может быть произведена обычным способом;
• подключать
  такие светильники можно напрямую к сети 220 В, без промежуточных устройств.

Помимо этих преимуществ, необходимо отметить широкие возможности выбора цветовой температуры ламп. Этот параметр позволяет создать в помещении определенную обстановку, позволяющую повысить концентрацию и увеличивающую работоспособность сотрудников. Такой результат достигается подключением ламп с холодным белым светом.

Если необходимо обеспечить более расслабленную, комфортную обстановку, выбирают экземпляры с теплым светом. Кроме этого, светодиоды хорошо переносят низкие температуры, что позволяет использовать их в неотапливаемых переходах, коридорах и прочих помещениях со сложными условиями эксплуатации.

Как определить полярность светодиода

Полярность светодиода можно определить тремя способами:

1. У традиционного светодиода, длинная ножка (анод) является ПЛЮСом. А короткая (катод) соответственно МИНУСом. На пластиковом основании (головке) светодиода есть срез, он обозначает расположение катода или минуса.
2. Присмотритесь внутрь светика. Контакт в виде флажка — минус. Тонкий контакт — плюс.
3. Используйте мультиметр. Установите центральный переключатель в режим «прозвонки». Щупами прикоснитесь к контактам проверяемого светодиода. Если светодиод засветится — тогда красный щуп прижат к плюсу светодиода а черный, соответственно к минусу.

N.B. Хотя на практике последний способ иногда не подтверждается.

Номинальное напряжение для большинства светодиодов 2,2 — 3 вольта. Светодиодные ленты и модули, которые работают от 12 и более вольт, уже содержат в схеме резисторы.

• https://ledjournal.info/shemy/podklyuchenie-svetodioda.html
• https://le-diod.ru/podklyuchenie-ustanovka/podklyuchenie-svetodiodov/
• https://svetilnik.info/bez-rubriki/kak-pravilno-podklyuchit-svetodiod.html
• https://lampagid.ru/vidy/svetodiody/podklyuchenie-k-220-v
• https://svetosmotr.ru/kak-podklyuchit-svetodiodnuyu-lentu-v-avto/
• https://ledno.ru/svetodiody/podklyuchenie-svetodiodov.html
• https://elektronchic.ru/domashnij-elektrik/podklyuchenie-svetodioda.html
• https://silatoka.net/kak-podklyuchit-svetodiod
• https://electrohobby.ru/kak-podkl-svetdiod-220-hgt.html

Как установить светодиодную лампу вместо дневной напрямую

Схема подключения трубчатой светодиодной лампы не имеет дополнительных элементов, так как в ее корпус уже вмонтирован драйвер для запуска.

Устройство линейной светодиодной лампы.

Формат светодиодной трубки T8 соответствует колбе дневного света 600, 900, 1200, 1500 мм длиной. В зависимости от производителя существует два вида их подключения:

1. Фаза и ноль подаются на два контакта с одной стороны.
2. Фаза и ноль расположены на противоположных концах трубки.

Чаще встречается второй тип устройства. При этом, если в газоразрядке между двумя штырьками установлена нить накала для предварительного разогрева паров ртути перед запуском, то в LED-трубке второго типа контакты соединены между собой перемычкой. В трубке первого типа перемычки на незадействованной стороне выполняют крепежную функцию. Для переделки дневного светильника на новый тип источника света необходимо:

1. Отключить подачу электроэнергии на защитном автомате.
2. Снять корпус светильника.
3. Извлечь старые стеклянные колбы.
4. Снять защитную крышку для доступа к внутренней схеме.
5. Извлечь дроссель, стартер, ЭПРА, отсоединив их от проводников или перекусить провода кусачками. Эти элементы конструкции не понадобятся.
6. Убрать все лишние провода, оставив только два, идущие к патронам на корпусе.
7. Подсоединить противоположные патроны напрямую к фазе и нулю.
8. Выходящие два провода подключить к вилке, установить светодиодные трубки и сделать пробный запуск.

На патроне G13 можно установить перемычку между парными контактами, но это не обязательно, так как наличие перемычки на самой лампе гарантирует контакт при подаче напряжения на один из штырьков. Если патрон установлен так, что контакты расположены вертикально, а конструкция LED-трубки не имеет поворотного механизма, то патрон необходимо переместить в горизонтальное положение. Для этого придется просверлить крепежные отверстия под болты и прикрутить патрон в другом положении. Если в светильник устанавливается несколько трубок, то лампы подключаются также напрямую параллельным соединением.

Схема подключения ламп с цоколем G13.

Желательно к каждой паре патронов подводить отдельную пару проводов. Дроссель или ЭПРА можно не извлекать, главное — отсоединить их от схемы, но их вес значительно утяжеляет конструкцию, да и в дальнейшем они могут пригодиться для ремонта других устройств. Возможна переделка путем извлечения стартера и отсоединения дросселя с установкой перемычки вместо ЭПРА, как на рисунке.

Подробный обзор модернизации светильника представлен на видео:

Расчет подключения светодиодов в схемах на 12 и 220 вольт

Отдельный светодиод невозможно напрямую подключить к источнику питания на 12 В поскольку он сразу же сгорит. Необходимо использование ограничительного резистора, параметры которого рассчитываются по формуле: R= (Uпит-Uпад)/0,75I, в которой R является сопротивлением резистора, Uпит и Uпад – питающее и падающее напряжения, I – ток, проходящий по цепи, 0,75 – коэффициент надежности светодиода, являющийся постоянной величиной.

В качестве примера можно взять схему, используемую при подключение светодиодов на 12 вольт в авто к аккумулятору. Исходные данные будут выглядеть следующим образом:

• Uпит = 12В – напряжение в автомобильном аккумуляторе;
• Uпад = 2,2В – питающее напряжение светодиода;
• I = 10 мА или 0,01А – ток отдельного светодиода.

В соответствии с формулой, приведенной выше, значение сопротивления будет следующим: R = (12 – 2,2)/0,75 х 0,01 = 1306 Ом или 1,306 кОм. Таким образом, ближе всего будет стандартная величина резистора в 1,3 кОм. Кроме того, потребуется расчет минимальной мощности резистора. Данные расчеты используются и при решении вопроса, как подключить мощный светодиод к 12 вольтам. Предварительно определяется величина фактического тока, которая может не совпадать со значением, указанным выше. Для этого используется еще одна формула: I = U / (Rрез.+ Rсвет), в которой Rсвет является сопротивлением светодиода и определяется как Uпад.ном. / Iном. = 2.2 / 0,01 = 220 Ом. Следовательно, ток в цепи составит: I = 12 / (1300 + 220) = 0,007 А.

В результате, фактическое падение напряжения светодиода будет равно: Uпад.свет = Rсвет х I = 220 х 0,007 = 1,54 В. Окончательно значение мощности будет выглядеть так: P = (Uпит. — Uпад.)² / R = (12 -1,54)²/ 1300 = 0,0841 Вт). Для практического подключения значение мощности рекомендуется немного увеличить, например, до 0,125 Вт. Благодаря этим расчетам, удается легко подключить светодиод к аккумулятору 12 вольт. Таким образом, для правильного подключения одного светодиода к автомобильному аккумулятору на 12В, в цепи дополнительно понадобится резистор на 1,3 кОм, мощность которого составляет 0,125Вт, соединяющийся с любым контактом светодиода.

Расчет подключения светодиода к сети 220В осуществляется по такой же схеме, что и для 12В. В качестве примера берется такой же светодиод с током 10 мА и напряжением 2,2В. Поскольку в сети используется переменный ток напряжением 220В, расчет резистора будет выглядеть следующим образом: R = (Uпит.-Uпад.) / (I х 0,75). Вставив в формулу все необходимые данные, получаем реальное значение сопротивления: R = (220 — 2.2) / (0,01 х 0,75) = 29040 Ом или 29,040 кОм. Ближайший стандартный номинал резистора – 30 кОм.

Далее выполняется расчет мощности. Вначале определяется значение фактического тока потребления: I = U / (Rрез.+ Rсвет). Сопротивление светодиода рассчитывается по формуле: Rсвет = Uпад.ном. / Iном. = 2.2 / 0,01 = 220 Ом. Следовательно, ток в электрической цепи будет составлять: I = 220 / (30000 + 220) = 0,007А. В результате, реальное падение напряжение на светодиоде будет следующим: Uпад.свет = Rсвет х I = 220 х 0,007 = 1,54В. Для определения мощности резистора используется формула: P = (Uпит. — Uпад.)² / R = (220 -1,54)² / 30000 = 1,59Вт. Значение мощности следует увеличить до стандартного, составляющего 2Вт. Таким образом, чтобы подключить один светодиод к сети с напряжением 220В понадобится резистор на 30 кОм с мощностью 2Вт.

Однако в сети протекает переменный ток и горение лампочки будет происходить лишь в одной полуфазе. Светильник будет выдавать быстрый мигающий свет, с частотой 25 вспышек в секунду. Для человеческого глаза это совершенно незаметно и воспринимается как постоянное свечение. В такой ситуации возможны обратные пробои, которые могут привести к преждевременному выходу из строя источника света. Чтобы избежать этого, выполняется установка обратно направленного диода, обеспечивающего баланс во всей сети.

Сборка. Шаг за шагом

1. Первым делом мы должны избавиться от начинки галогеновой лампы. Для этого с помощью отвертки или ножа необходимо убрать белую замазку возле контактов. Она отлично крошится, и особого труда для ее удаления не потребуется. Главное, не переусердствовать – галогеновая лампа очень хрупкое изделие, и от чересчур сильного давления может испортиться.
2. После этих манипуляций необходимо положить нашу лампочку на ровную поверхность контактами вверх. Затем молотком необходимо ударить по последним. Удар наносить нужно без особого энтузиазма и аккуратно. После этого лампочка выпадет из отражателя.
3. Следующим шагом будет изготовление алюминиевого диска для крепления светодиодов. Для начала необходимо изготовить на светодиодные лампы своими руками шаблоны из бумаги. Делается это при помощи программы на компьютере.
4. Распечатанный элемент нужно приклеить к алюминиевой подложке и вырезать дырки с помощью канцелярского дырокола. В основном шаблоны рассчитываются под светодиоды диаметром 5 миллиметров.

Все, схема, описывающая наши будущие изделия, готова.

Преимущества светодиодных ламп

В настоящее время большое значение придается экономичной и долговечной работе осветительных приборов. Поэтому на первый план выходят светильники, создающие яркое освещение с выделением минимального количества тепла и небольшим энергопотреблением.  Они обладают низкой чувствительностью к перепадам тока и напряжения, могут выдерживать большое количество включений и выключений.

Всеми этими качествами в полной мере обладают светодиодные лампы. Они имеют несколько разновидностей, отличающихся по конструктивным и техническим характеристикам, что позволяет выбрать наиболее подходящий вариант. Все лампы отличаются наличием или отсутствием мерцания, степенью экологической безопасности, необходимостью в использовании выпрямителей тока и других дополнительных приборов.

Схема светодиодной лампы

Ремонт светодиодных ламп

Моргает светодиодная лампа

Схема светодиодной лампы на 220В

Диммер: Виды, подключение и принцип работы

Светодиодные лампы нового поколения

Подсветка с помощью филиппинского фонаря

Кроме перечисленных выше способом автономного освещения гаражных построек некоторые автолюбители используются так называемый «филиппинский фонарь».

Филиппинский фонарь

Этот способ дает возможность организовать в гараже бесплатное освещение. Причем его вполне можно сделать своими руками. Филиппинский фонарь функционирует по принципу преломления света. Изготовить такой фонарь можно из обычной пластиковой бутылки. При этом ее можно использовать как целиком, так и вырезать из нее часть. Алгоритм изготовления филиппинского фонаря своими руками имеет следующий вид:

• берется прозрачная пластиковая бутылка;
• емкость хорошо моется и очищается от цветной этикетки;
• на нее надеваем прямоугольный или круглый экран, сделанный из нержавейки или оцинковки;
• в бутылку заливается чистая вода. Ее нужно разбавить с хлоркой. Это позволит избежать цветения жидкости и, как следствия – падения интенсивности освещения;
• жидкость заливается таким образом, чтобы ее уровень на три сантиметра был выше установленного экрана;
• далее такая бутылка монтируется в крышу гаражного сооружения. Сама бутылка должна крепиться на жесткое основание.

Установка филиппинского фонаря

Если крыша была изготовлена из профнастила, то просто в листе материала следует вырезать отверстие нужного диаметра. Чтобы минимизировать риск протекания крыши через отверстия, все места стыков бутылки с крышей нужно хорошо обработать силиконом или герметиком. Использовать филиппинский фонарь в качестве дополнительного автономного освещения для гаража можно в тех регионах, где большую часть года светит солнце. Для увеличения уровня освещенности можно установить несколько таких самодельных фонариков. В пасмурную погоду такая конструкция будет давать настолько тусклый свет, что работать при нем будет опасно для жизни. Кроме этого стоит отметить, что при нарушении последовательности изготовления филиппинского фонаря, освещение внутри гаража также будет плохим.

Как исправить ошибку Power supply surges detected during the previous power on

Итак, если у вас произошла asus anti-surge перезагрузка, тогда, прежде всего, рекомендую понаблюдать, будет ли повторяться данная проблема. Если внезапные выключения компьютера продолжаются, и вы на экране видите сообщения о действии «ASUS Anti-surge», а сверху надпись American Megatrends, тогда рекомендую выполнить следующее:

1. Проверьте плотность соединения кабелей от БП к материнской плате компьютера;
2. Запускайте игровые программы на более слабых настройках, выбор максимальных может привести к активации AAS и отключению системы;
3. Смените блок питания. Рекомендую приобрести более мощный БП от зарекомендовавшего себя производителя. В большинстве случаев в появлении дисфункции «ASUS Anti-surge» виноват именно БП, выдающий нестабильное напряжение;
4. Смените сетевой фильтр. В некоторых случаях виновником дисфункции оказывалась именно его нестабильная работа;
5. По возможности разгрузите вашу розетку от параллельно работающих электроприборов, способных создавать большие скачки напряжения в сети (холодильник, электрочайник и т.д.);
6. В качестве временной меры можно деактивировать функцию «ASUS Anti-surge» в БИОС. При этом учтите, что деактивируя данную функцию, вы действуете на свой страх и риск, так как следующий скачок напряжения без защиты AAS может привести к выходу вашей системы из строя.

Если вы осознаёте все риски, и решили отключить функцию asus anti-surge protect, тогда перейдите в «БИОС» — «Advanced Mode» — «Monitor» — «Anti Surge Support», и установите данный параметр в значение «Disabled» (отключен).

Как отремонтировать потолочный или настенный светильник?

ВниманиеСветодиодные люстры и светильники выходят из строя аналогично приборам с лампами накаливания. Встречаются следующие виды поломок:

• полностью или частично погасли диоды,
• появилось кратковременное мигание,
• прибор самопроизвольно отключается и включается.

Основные причины поломок:

• некорректные условия эксплуатации,
• перегрев (иногда диоды нагреваются до 50 градусов и выше, поэтому элементы выгорают),
• перенапряжение сети или пробой конденсатора (перегорание).

Как отремонтировать:

1. Выясняется причина поломки. Нужно снять люстру с потолка или светильник со стены и использовать отвёртку (крестообразную или с плоским концом) для разбора. Могут понадобиться ещё клещи, пинцет, мультиметр, изолента. Этими инструментами можно проверить исправность контактов.
2. В разобранном устройстве необходимо тщательно рассмотреть плату на предмет видимых дефектов драйвера, обрыва проводов, других компонентов электросхемы.
3. Если на цоколе лампы или на самих диодах есть подгоревшие места, обнаружены дефекты драйвера, ремонт предполагает либо замену повреждённого элемента, либо спаивание разорванных контактов.
4. Если причина поломки не выявлена, то рекомендуется провести проверку работоспособности цепи светодиодов.

Собрать светодиодный светильник и починить его под силу даже новичку. Главное – аккуратность, соблюдение правил безопасности. Чтобы конечное изделие получилось качественным, необходимо подобрать светодиодную ленту, а монтировать её, соблюдая все тонкости работы с LED-элементами.

Мультиметр – незаменимый «диагност»

Когда внешних повреждений не обнаружено, розетка и батарея целы, определиться с «диагнозом» поможет мультиметр – специальный электроизмерительный прибор. Если тестера нет в доме, его можно взять на день у знакомых или купить в любом радиотехническом магазине. Стоит устройство недорого, а служит десятилетиями.

Как проверить блок питания мультиметром:

1. Подключите зарядное устройство к сети.
2. К коннектору присоедините клеммы тестера. Красный провод вставить внутрь штекера, а черный приложить металлическим острием сверху. Блок питания точно неисправен, когда на экране мультиметра напряжение не стабилизируется, постоянно отклоняясь в сторону на 2-3 Вольта. В этом случае специалисты однозначно советуют заменить устройство.
3. Другой вариант: тестер вообще не показывает напряжения. Значит, нужно проверять шнур – он не подает ток на блок питания. Переключите мультиметр на специальный режим, клеммы приложите к противоположным концам кабеля. Услышали звуковой сигнал – провод исправен. Тишина в ответ говорит о повреждении контактов внутри кабеля. Меняйте шнур – это дешевле, чем новое зарядное устройство для ноутбука
   .

Провести диагностику нужно поскорее, ведь литий-ионные аккумуляторы не могут долго находиться в разряженном состоянии. Всего 10-14 дней вынужденного «простоя» пустой батареи, и ее можно выбрасывать – емкость утрачена безвозвратно. Не хотите тратиться на новый аккумулятор – срочно решайте проблемы с блоком питания.

Адаптер, батарея и клавиатура – эти детали ноутбука выходят из строя чаще всего. Нужна качественная замена комплектующих к лэптопу – обращайтесь к профессионалам ! Бережное отношение к ноуту, грамотная диагностика и оперативное решение проблем – главные условия долгой работы лэптопа!

Одна из самых распространенных проблем, которые случаются с лэптопами – неполадки в зарядке устройства. Блоки питания для ноутбуков интенсивно используются в разных условиях, поэтому велик риск того, что адаптеры могут давать сбой. В этой статье вы узнаете, как выявить причину проблем с питанием лэптопа и как определить, что именно сломалось в зарядном устройстве.

Ноутбук не заряжается – в чем проблема

Есть несколько простых действий, позволяющих определить, что не так с зарядкой ноутбука.

• Первое, что нужно сделать – узнать есть ли напряжение в сети. Далее выяснить, исправна ли та розетка, к которой подключен ноутбук. Для этого вставьте в нее любой другой работающий прибор (например, зарядку мобильного телефона). Если и здесь все в порядке – проблема с блоком питания или самим компьютером;
• На следующем этапе надо выяснить, в порядке ли аккумулятор ноутбука. Необходимо вынуть батарею, а лэптоп подключить к сети. В случае, когда ноутбук спокойно заряжается через блок питания – ищите проблему в аккумуляторе. Если зарядка не идет, значит неисправен блок питания, реже проблема может заключаться в сгоревшей материнской плате.

Проверка работы зарядного устройства

Рассмотрим наиболее распространенные поломки блоков питания:

1. Повреждение провода. Чаще всего это происходит из-за небрежного использования ноутбука, подключенного к сети: провод пережимается чем-то тяжелым или очень сильно натягивается, в результате чего происходит обрыв контактов. Выяснить, что дело именно в кабеле, можно с помощью омметра. Если напряжения нет вообще – меняйте кабель.
2. Вышла из строя вилка адаптера. Редко, но случается. Эту часть блока питания легко и без особых затрат можно заменить на новую. Ремонт в данном случае нецелесообразен.
3. Неисправность разъема. Встречается при грубой, небрежной эксплуатации устройства или использовании коннектора, не соответствующего модели ноутбука. В итоге гнездо входа расшатывается, контакт становится менее плотным, что приводит к повреждению контактов, ведущих к материнской плате. Ремонт этого вида неисправности лучше доверить специалистам.
4. Поломка самой батареи блока питания – серьезная проблема, возникающая чаще всего из-за резкого скачка напряжения в сети. Может сопровождаться появлением неприятного запаха жженого пластика или даже возгоранием адаптера. При появлении таких признаков нужно немедленно вытащить адаптер из розетки и отключить от ноутбука.

Если вы правильно диагностировали проблему с зарядкой ноутбука, и возник вопрос покупки нового зарядного устройства, заходите

Как переделать светильник дневного света в светодиодный — 2 легких способа

Если старый советский светильник с люминесцентными лампами дневного света типа ЛБ-40, ЛБ-80 вышел из строя, или вам надоело менять в нем стартера, утилизировать сами лампы (а просто так выкидывать их в мусорку уже давно нельзя), то его с легкостью можно переделать в светодиодный.

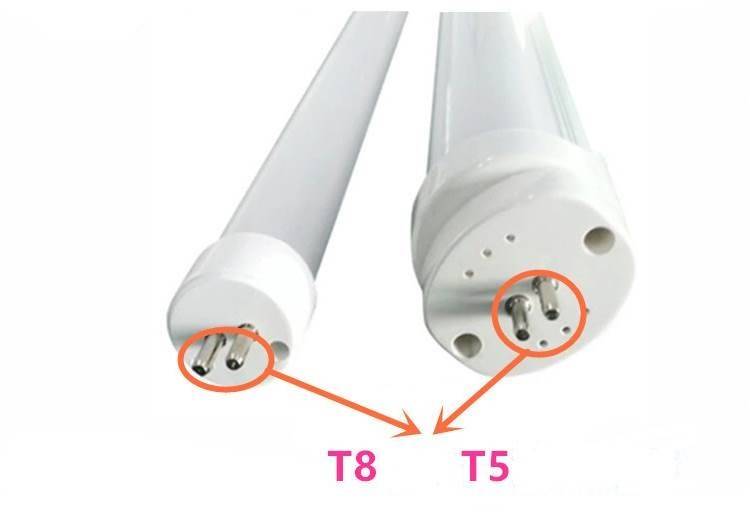

Самое главное, что у люминесцентных и светодиодных ламп одинаковые цоколи – G13. Никакая модернизация корпуса в отличие от других видов штырьковых контактов не потребуется.

G- означает, что в качестве контактов используются штырьки

13 – это расстояние в миллиметрах между этими штырями

При этом вы получите:

экономию электроэнергии (в 2 раза)

меньшие потери (почти половина полезной энергии в люминесцентных светильниках может теряться в дросселе)

отсутствие вибрации и противного звука дребезжания от балластного дросселя

Правда, в более современных моделях, уже используется электронный балласт. В них повысился КПД (90% и более), исчез шум, но расход энергии и световой поток остались на прежнем уровне.

Например, новые модели таких ЛПО и ЛВО часто используются для потолков Armstrong. Вот примерное сравнение их эффективности:

Еще одно преимущество светодиодных – есть модели рассчитанные на напряжение питания от 85В до 265В. Для люминесцентного нужно 220В или близко к этому.

Для таких Led, даже если напряжение в сети у вас слабое или завышенное, они будут запускаться и светить без нареканий.

Светильники с электромагнитным ПРА

На что нужно обратить внимание при переделке простых люминесцентных светильников в светодиодные? Прежде всего на его конструкцию. Если у вас простой светильник старого советского образца со стартерами и обыкновенным (не электронным ПРА) дросселем, то фактически и модернизировать ничего не надо. Если у вас простой светильник старого советского образца со стартерами и обыкновенным (не электронным ПРА) дросселем, то фактически и модернизировать ничего не надо

Если у вас простой светильник старого советского образца со стартерами и обыкновенным (не электронным ПРА) дросселем, то фактически и модернизировать ничего не надо.

Просто вытаскиваете стартер, подбираете под габаритный размер новую светодиодную лампу, вставляете ее в корпус и наслаждаетесь более ярким и экономным освещением.

Дроссель же демонтировать не обязательно. У светодиодной, потребляемый ток будет в пределах 0.12А-0.16А, а у балласта рабочий ток в таких старых светильниках 0.37А-0.43А, в зависимости от мощности. Фактически он будет выполнять роль обыкновенной перемычки.

После всей переделки светильник у вас остается тот же самый. На потолке не нужно менять крепление, а сгоревшие лампы не придется более утилизировать и искать специальные контейнеры для них.

Для таких ламп не нужны отдельные драйвера и блоки питания, так как они уже идут встроенными внутри корпуса.

Главное, запомнить основную особенность – у светодиодных, два штырьковых контакта на цоколе, жестко соединены между собой.

А у люминесцентной они соединены нитью накала. Когда она раскаляется, происходит зажигание паров ртути.

В моделях с электронным ПРА нить накала не используется и промежуток между контактами пробивается импульсом высокого напряжения. Самые распространенные размеры таких трубок:

300мм (используется в настольных светильниках)

600мм (на потолок для светильников типа Armstrong)

Проблемы самостоятельного изготовления

При работе мастер может столкнуться со следующими проблемами:

1. Выбран не тот материал для плафона. От материала зависит работоспособность прибора, его долговечность.
2. Не получается снизить силу электропотока. Мощность электропотока необходимо понизить до 12 вольт, необходимых для питания диода.
3. Прибор получился не таким ярким, как хотелось бы. Перед покупкой ленты необходимо посчитать количество диодов, которых хватит для освещения помещения.
4. Прибор небезопасен. Необходимо озаботиться вопросом, как изолировать систему для большей безопасности, как обеспечить теплообмен в нём.

Параметры и управление светодиодами

Фото Gidotdelki.ru.

Светодиод представляет собой полупроводник, помещённый в линзу. При контакте с током обеспечивается свечение. Существует очень много марок светодиодов, которые делятся на:

• индикаторные;
• осветительные.

При возможном использовании в самостоятельном ремонте или конструировании светильника следует обращать внимание на маркировку:

• SMD –яркие светодиоды, используются для светодиодной продукции, освещения и подсветки;
• «Piranha» (Пиранья) – сверхъяркие диоды, для рекламной и автомобильной подсветки;
• COB – это собственно чип для потолочного светильника;
• DIP — обладают небольшой силой свечения;
• Straw Hat – характеризуется типа лампа накаливания».

Для правильного выбора источника света надо знать его характеристики:

• ток потребления в большинстве – 20 мА;
• цвет и напряжение. Цвету соответствует и напряжение: красный – 1,5-2,6В, зелёный – 1,7-4,0В, жёлтый – 1,7-2,5В, оранжевый – 1,7-2,8В;
• мощность рассеивания – по этому параметру можно определить, какой блок питания выбрать для нужного количества светодиодов;
• угол свечения – осветительный угол больше, у индикаторных – меньше, но в общим колеблется от 4 до 180 градусов;
• температура свечения – обозначается на упаковках и измеряется в Кельвинах. Тепловые оттенки 2700-3000К, нейтральные 3500-4000К, холодные 5700-7000К;
• период старения – зависит от правильности эксплуатации и может не совпадать с обозначенным.

Отличие между БП и драйвером

Управление светодиодами осуществляется через (БП). Драйвер участвует в управлении, но это не БП и между ними есть различие.

При питании прибора от 220 В это БП, а 12В или 24В – это драйвер. Он не преобразует входное напряжение, а стабилизирует ток и позволяет управлять интенсивностью освещения светодиодов.

Надпись driver на БП, свидетельствует о стабилизации тока на выходе. Конструктивно в светодиодных приборах БП могут размещаться внутри или вне корпуса и приобретается отдельно. БП делятся на:

• изолированные;
• неизолированные.

Знания этих характеристик способствуют правильному подбору светодиодов и средств управления.

Конструктивно БП бывают:

• открытые;
• полу герметичные;
• герметичные.

При подключении светодиодов различного цвета необходим контроллер. Информация, на первый взгляд, сложна в понимании, но не ориентируясь в ней, невозможно произвести элементарный ремонт светодиодного светильника своими руками, не говоря уже о сборке.

Подключение светодиодов к 12 В используя два резистора

Можно подключить светодиоды к 12 В используя не один а два резистора. Схема не много сложнее, но более безопасна и “более рабочая”.

В каждой строке подключается биполярный транзистор. В первой строке мы видим, что база замыкается на коллектор и эмиттер и на землю. Все базы связываются между собой. В результате чего ток через каждую строку будет идти одинаковый. Гарантировать на все сто процентов работу не возможно, так как большую роль может сыграть температурный режим.

Еще раз повторюсь. что данная схема “более безопасна”, т.к. в этом случае можно не использовать большие 2 Вт резисторы, которые достаточно сильно греются. Помимо этого. экспериментальным путем, можно регулировать яркость светодиодов, подбирая транзисторы.
