Особенности светодиода SMD 5730

Основные технические характеристики

В идеальных условиях при температуре окружающей среды 18–22  ̊С светодиод способен при потреблении 1,1 Вт мощности излучать световой поток в 110 лм. Сила тока достигает 350 мА при напряжении 3,1–3,3 В, в импульсном режиме еще большие показатели – сила тока 800 мА, и свойства кристалла при этом не ухудшаются.

Основные технические характеристики

Температура окружающей среды имеет большое влияние на технические характеристики, она оказывает воздействие на величину тока и светового потока, излучаемого диодами. Чем выше температура кристалла, тем меньше световой поток. Поэтому светильники должны иметь хороший радиатор для теплоотвода.

Производители часто экономят на установке полноценных радиаторов в конструкцию осветительных приборов, снижая цену в ущерб качеству. Радиатор делается из расчета максимально допустимой рабочей температуры 65  ̊С. Из приведенных ниже диаграмм зависимости параметров от температуры хорошо видно, что световой поток при снижении температуры можно существенно увеличить.

Диаграммы влияния тока, напряжения и температуры на световой поток диодов SMD 5730

Диаграммы влияния тока, напряжения и температуры на световой поток диодов SMD 5730

Чтобы кристаллы светодиода не разрушались, прямой ток устанавливается на уровне 170 мА, что значительно снижает его реальные возможности для создания мощного светового потока. На графиках видно, что максимального светового потока можно достичь при токе в 350 мА, но для этого потребуется хороший радиатор или минусовая температура окружающей среды. Климатические условия от производителей не зависят, а конструктивно в компактной форме на осветительном приборе создать такой радиатор нет возможности.

По цветовой температуре светодиоды SMD 5730 разделяют на четыре интервала по всему спектру излучения:

• теплый – от 3 000 до 4 000 K (желтоватый спектр);
• нейтральный – от 4 300 до 4 800 K;
• чистый – от 5 000 до 5 800 K (белый свет);
• холодный – от 6 000 до 7 500 K (голубоватый оттенок).

Спектральный состав излучения

Последовательное подключение

При последовательном соединении через токоограничивающий резистор в одну цепочку собираются несколько светодиодов, причем катод предыдущего припаивается к аноду последующего:

В схеме, по всем светодиодам будет проходить один ток (20мА), а уровень напряжения будет состоять из сумм падения напряжения на каждом. Это означает, используя данную схему подключения, нельзя включить в цепь любое количество светодиодов, т.к. оно ограничено падением напряжения.

Например, в схеме падение напряжения на одном светодиоде составит 3 Вольта. Всего в схеме 3 светодиода. Источник питания 12В. Считаем, 3 Вольта * 3 led = 9 В — падение напряжения.

После несложных расчетов, мы видим, что не сможем включить в схему параллельного подключения более 4 светодиодов (3*4=12В), запитывая их от обычного автомобильного аккумулятора (или другого источника с напряжением 12В).

Если захотим последовательно подключить большее количество LEd, то понадобится источник питания с большим номиналом.

Данная схема довольно часто встречалась в елочных гирляндах, однако из-за одного существенного недостатка в современных светодиодных гирляндах применяют смешанное подключение. Что за недостаток, разберем ниже.

Недостатки последовательного подключения

1. При выходе из строя хотя бы одного элемента, не рабочей становится вся схема;
2. Для питания большого количества led нужен источник с высоким напряжением.

Светодиодные лампы на SMD 5630 и SMD 5050

Рассматривая вопрос сравнения SMD 5630 и 5050, можно лишь сказать, что светодиоды вышеперечисленных фирм неплохие. Но мы не даем никаких гарантий, что изделия, выпущенные на этих чипах, будут одинаковыми. Никто не даст гарантии, что светодиоды не окажутся подделкой, как видно из нашумевшей истории с диодами Cree.

Здесь остается только полагаться на свои знания, эксперименты и общение с теми, кто уже не раз покупал и тестировал продукцию из китайских магазинов. Это единственный способ защитить себя.

А вообще у меня в кабинете стоят лампы армстронг на SMD 5730. Хорошие диоды, хорошие лампы. И все это дело работает уже почти 3 года и проблем с этими агрегатами не вижу. Да и давно оставил диоды, морально устаревшие, хоть и с неплохими характеристиками. SMD 5050 давно «умер» для меня как полноценный источник света. Вот почему я предпочитаю другие чипсы.

Технические характеристики

Планарный светоизлучающий диод SMD 5730 белого свечения в комфортных условиях работы способен рассеивать до 1,1 ватта мощности, создавая при этом световой поток в 110 лм. При этом ток потребления составляет 350 мА, а падение напряжения находится в границах от 3,1 до 3,3В. В импульсном режиме (tи ≤0,1Т) прямой ток можно нарастить до 800 мА без ущерба кристаллу.Параметр коэффициента цветопередачи у белых SMD 5730 находится на среднем уровне, но не менее 75 единиц. По цветовой температуре они имеют следующую градацию:

• тёплый – 3000–4000°K;
• нейтральный – 4300–4800°K;
• чистый – 5000–5800°K;
• холодный – 6000–7500°K.

Большую роль в эксплуатации мощных светодиодов SMD 5730 играет температура окружающей среды, измеренная в непосредственной близости от корпуса. С целью снижения стоимости готового светодиодного светильника производители экономят на качестве радиатора и допускают работу светодиодов в предельном температурном режиме, то есть близко к 65°C. А чтобы светодиод не вышел из строя, его ток снижают до значения, указанного на графике ниже. Таким образом, пропуская ток не более 170 мА, можно обойтись дешёвой системой охлаждения.

Естественно с уменьшением тока падает светоотдача. Насколько сильно влияние прямого тока на световой поток показано на одном из графиков характеристик светодиодов SMD 5730. Несложно отметить, что 100% яркость возможна только на токе 350 мА, что в реальных условиях недостижимо.

На график зависимости светового потока от температуры окружающей среды построен при условии, что ток является константой. С нагревом кристалла яркость светоизлучающий диода падает и при Ta=65°C составляет где-то 90% от паспортного значения. Жёсткая взаимосвязь между током, температурой и световым потоком наталкивает на следующий вывод

При выборе светильника на базе светодиодов SMD 5730 необходимо уделять должное внимание конструкции радиатора. При использовании светодиодной ленты, на базе данных чипов, ее необходимо на соответствующий профиль из алюминия

Собирая осветительный прибор на светодиодах SMD 5730 своими руками, рекомендуется тщательно продумывать систему охлаждения, как гарантию стабильной и продолжительной работы всего устройства.

Светодиоды этой серии выпускаются уже давно, появилось много более современных моделей, спрос на них не снижается, конструктивные решения в SMD LED-технологии постоянно совершенствуются. Диоды обладают большой мощностью, успешно используются для производства световых лент и ламп.

Пример размещения диодов SMD 5730, светодиодная лента

В корпус старого формата устанавливают современные, более яркие кристаллы, цена на эти изделия немалая, но это компенсируется долгосрочным ресурсом эксплуатации и экономичным режимом потребления электроэнергии.

Светодиоды на лампах освещения напряжением 220 В

Конструкция адаптирована для автоматической пайки в заводских условиях производства светотехники, но это не исключает возможности паять диоды вручную. Модель SMD 5730 рассчитана на поверхностный, открытый монтаж в светодиодных осветительных приборах. Для стабильности параметров в процессе эксплуатации светодиоды подключаются через драйвер.

Вычисляем реальную мощность

Так как лампочки были куплены в Китае и по минимальной цене в 160 руб, то естественно производитель неизвестен. Используя светодиоды низкого качества, китайцы занижают их мощность, чтобы защитить их от выгорания и малого срока службы. При паспортной мощности SMD 5630 в 0,5 Ватта, в моём случае получаем 0.15 Ватт на один. Это подтвердили сами китайцы, когда общался с ними. Это правило действует и для китайских светодиодных лент 5630 и 5730, не верьте тому что вам обещает продавец в характеристиках.

ЛЕД лампочка высокотехнологично торчит из светильника

Тестирование проводил на кухне и коридоре. Цветовая температура одинаковая, белый дневной свет. Светодиодная лампочка на 60 элементов 5730 светит в 1,5 раза ярче, чем на 42 светодиодах 5630. Это из-за того, что количество диодов больше в полтора раза.

Реальная мощность китайских ЛЕД

90% китайских товаров, например на рынке Алиэкспресс, сделаны на маломощных диодах, которые намного слабее брендовых. Фирменные, их производят Samsung, LG, Philips и другие. Китайцы этим активно пользуются, указывая параметры, как будто там самсунг установили. После покупки оказывается, что яркость и мощность в 3-4 раза ниже, чем обещал продавец.

Китайские 5630, 5730 Тип №1	Китайский 5630, 5730 Тип №2	Китайский 5050
Сила	0,09 Вт	0,15 Вт	0,1 Вт
Яркость	7 вп	12 вп	8 люмен

Получается, что китайский 5630 (5730) на 0,15Вт слабее фирменного 5050 на 0,2Вт. Будьте внимательны при выборе товара.

Что сподвигло на такой эксперимент-сравнение SMD 5730, SMD 5630 и SMD 5050 разных производителей

Часто слышу от многих читателей, что китайские товары плохие и у них нет «адекватных» продавцов, особенно на Алиэкспресс.

Много негатива выливают люди, которые в основном этого не понимают и пытаются донести до людей неверную информацию, исходя из личных предпочтений и не имея ни единого опыта. При этом такие люди имеют право самостоятельно называть себя экспертом в светодиодном освещении и выпускать ряд «перлов», что невероятно… Это интернет, каждый имеет право на свой голос.

Но все же вернемся к основной теме — сравнение характеристик SMD 5730, SMD 5630 и SMD 5050. В свое время мне пришлось много поездить по Китаю и пообщаться с большим количеством поставщиков диодных кристаллов зачем вы пошли лично? Да все просто! Я не хочу верить тому, что вижу на странице. Хотелось бы своими глазами увидеть производственный процесс.

После моих поездок было «отправлено-привезено» огромное количество всевозможных диодов: от SMD до накальных. Достал из закромов сами диоды и некоторые заметки о них, сделал подборку цифр, где хорошо видно, что утверждение про китайские диоды как минимум не соответствует действительности…

Виды

Существует несколько разновидностей светодиодов повышенной яркости. Они различаются по названию фирм-изготовителей этих устройств или по типу монтажа на несущую поверхность:

• Epistar. Название этих изделий пошло от наименования тайваньской компании-производителя. Это компактные высококачественные сверхяркие светодиоды, которые имеют большой срок службы. Широко используются в разных областях светотехники;
• Cree. Такие лампы — детище американской одноименной компании. Светодиоды отличаются низким энергопотреблением, продолжительным сроком эксплуатации и высоким качеством. Это является причиной дороговизны элементов Cree;
• SMD. Название означает способ монтажа — непосредственно на несущую поверхность (surface mount device). Эта группа устройств наиболее распространена и обширна. Состоит из элементов в корпусе PLCC различных серий — LN, LA, LN, LP и т.д.
• STD. Стандартные и всем известные круглые или овальные светодиоды сигнального типа. Серии — 374, 503, 4SM, 5SM и т.п.;
• P4 (Пиранья). Светодиод, напоминающий по форме корпуса SMD, но приподнятый над поверхностью несущей плоскости для увеличения вентиляции и отведения тепла. Серии — P41, P42, P43.

Существуют также мощные сверхяркие LED-элементы фирмы Cree, известные как XLamp. Они оснащены радиаторами для теплоотведения, поскольку высокая мощность способствует увеличенному нагреву, который губителен для светодиодов. Выпускается три разновидности светильников — XR, XP и MC. Они активно используются для установки в автомобильную систему освещения.

Параметры сверхярких светодиодов от 10W

Рассмотрим особенности мощных светодиодных матриц белого света. Чтобы удешевить стоимость, китайцы решили ставить кристаллы поменьше и похуже  на 0,5W и 0,75W, для которых номинальный ток 150мА и 220мА. Для них 300мА будет слишком много, они будут сильно деградировать и греться. Хорошие  должны иметь длину и ширину  от 30*30mil до 45*45mil.

RGB на 10W

Когда делаете выбор в магазине, то используйте эту информацию для вычисления реальных параметров мощных матриц от 10вт, 20вт, 30вт, 50вт, 70вт, 100вт.

Для визуального определения качества мощного светодиода, используйте геометрические параметры. Лучше всего если чипы под люминофором будут квадратные. Прямоугольные  — это практически гарантия завышенных характеристик.

Характеристики и основные отличия светодиодов SMD 5630, SMD 5730 и SMD 5050

Я прочитал огромное количество литературы по данным светодиодам. Как они себя ведут, сколько света можно получить и т.д. и т.п. Сконструировали не один десяток модификаций прожекторов на данных чипах и осталось двоякое впечатление от них…

Не скажу, что диоды плохие. Но процесс монтажа сводит на «нет» все достоинства чипов. Как я уже говорил ранее — я сконструировал много LED источников света и на SMD, и на COB, и на 5мм диодах… Каждый тип диодов имеет свои плюсы и минусы.Не надо быть «семи пядей во лбу», чтобы сравнивать абсолютно разные типы между собой — это занятие наблагодарное. Поэтому этим заниматься и не буду. Приведу ( на основе своих испытаний ) ряд данных, в результате чего можно будет легко и быстро сделать для себя выводы.

Характеристики

Когда SMD 5630 только появился на рынке, событие ознаменовало чуть ли не новую эру в истории светодиодных приборов. Сегодня выпускаются гораздо более технологичные девайсы, ведь индустрия не стоит не месте, а стремительно развивается. Несмотря на это, диод 5630 все ещё «в игре». Ниже представлены основные характеристики:

• мощность – от 0,5 до 1,1 Вт;
• прямое напряжение – от 3 до 3,8 В;
• рабочий ток – 0,15 А;
• импульсный ток – до 0,4 А;
• световой поток – от 40 до 60 лм;
• рабочая температура – от -25 до +85°C;
• угол рассеивания – 120°;
• индекс цветопередачи – от 80 до 90 Ra;
• цветовая температура – тёплый белый (от 2700 до 3500 К), нейтральный белый (от 3500 до 5000 К), холодный белый (от 5000 до 6400 К).

LED 5730 – улучшенная версия. В целом параметры изменились несильно, отличия от LED 5630 можно проследить по данным в таблице.

Если собираетесь самостоятельно собирать лампочку или светодиодную ленту 5630/ 5730, помните: диоды должны в обязательном порядке закрепляться на алюминиевой подложке и оснащаться охлаждающей системой. Так отводится тепло, которые выделяют кристаллы, и обеспечивается долгую бесперебойную работу.

Требования к пайке диода

Диоды рекомендуется припаивать легкоплавким припоем JEDEC J-STD-020C, это связано с тем, что максимальная температура, которую кратковременно может выдерживать кристалл – 300  ̊С. При этом надо соблюдать ряд требований:

• температура жала паяльника не должна быть более 300  ̊С;
• продолжительность прикосновения жала к контактам диода не более 2–3 сек.;
• корпус впаивается в осветительный прибор один раз, повторную пайку кристалл может не выдержать;
• не передвигайте и не переворачивайте плату до тех пор, пока олово на контактах не остынет;
• не давите сильно на корпус светодиода, особенно в момент нагрева паяльником.

Приобретая осветительные приборы или отдельные светодиоды SMD 5730, просматривая datasheet, надо обращать особое внимание  на производителя. SMD 5730 удачно совместили в своей конструкции малые габариты и мощный световой поток, поэтому сейчас многие производители в корпусе SMD 5730 размещают кристаллы низкого качества; пользуясь datasheet, вы увидите характеристики от производителя Samsung

По внешнему виду различия определить практически невозможно. Надо проводить измерения параметров на соответствие заявленным характеристикам. Поэтому будьте внимательны и приобретайте изделия в торговых центрах, имеющих лицензию от производителей LG, Philips, Samsung, других западных фирм. Диоды китайских производителей дают освещение в 4–5 раз меньше, чем фирменные изделия.

• Модели с двумя кристаллами, маркируются как 5730-1, номинальная мощность составляет 1 Ватт.
• Модели с улучшенным кристаллом, обеспечивающим до 158 Люмен на Ватт.

Самые мощными считаются светодиодные ленты 5630 и 5730. Не забывайте, что потребуется радиатор для охлаждения, в качестве которого может выступать алюминиевый профиль.

Какие есть виды

• SMD светодиоды имеют несколько версий. Первыми образцами таких светодиодов являются SMD 3528 , которые значительно уступают своим последующим версиям. 5730 являются улучшением SMD 5050.
• Существует также SMD 5730-1. Они имеют более лучше показатели. Максимальный рабочий ток составляет 350 А. пульсирующий ток – достигает 800 А. Напряжение 3.2 Вт. Световой поток 110 лм/Вт. Электро-дырочный переход может выдерживать температуру до 130 градусов.
• Одним из главных отличием является мощность диода. У 5050 она составляет 0.2 Вт, а у SMD 5730 одна уже выше – 0.5 Вт. Сама мощность светодиодной ленты SMD 5730 1m (на один метр) является стандартной и составляет 14.4 Вт. Такая же, как и у ленты SMD 5050. На основе сверхярких диодов производятся RGB-ленты. Их можно регулировать с помощью RGB-контроллера.

Smd Светодиод 5730

Количество светодиодов, размещенных на одном метре Led ленты, отображается на ее маркировке. Как правило, светодиодные ленты реализуются мерной длины, которая составляет 5 метров. Мнение эксперта Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники. Задать вопрос эксперту К сведению! При необходимости нарезки Led ленты в соответствии с условиями выполнения монтажных работ ее можно разрезать.

Важнейший для расчета систем освещения параметр — световой поток — составляет: для однокристального исполнения 40-50 лм; для двухкристалльного — 100-120 лм. Первый вариант соответствует лампочке накаливания около 1 Вт, второй — 2.. Видео: Температурный тест светодиодов 5730-5630. Это означает, что с каждой стороны свет виден под углом 60 градусов. Спектр излучения может лежать в интервалах: 3000-4000 К теплый белый ; 4300 — 4800 К нейтральный белый ; 5000 — 5800 чистый белый ; 6000 — 7500 холодный белый. Верхнее значение относится к хорошему уровню, неискажающему цвет предметов обстановки. Относится к продукции известных фирм. Такое значение параметра имеют дешевые светодиоды неизвестного происхождения. На рынке присутствует много продукции от неизвестных фирм. У таких светодиодов заявленные параметры далеко не всегда соответствуют реальным.

Онлайн-калькулятор расчета сопротивления

Задача усложняется, если вы хотите подключить не один, а несколько диодов.

Для облегчения самостоятельных расчетов мы подготовили онлайн-калькулятор расчета сопротивления резисторов. Если подключать несколько светодиодов, то нужно будет выбрать между параллельным и последовательным соединениями между ними. И для этих схем нужны дополнительные расчеты для источника питания. Можно их легко найти в интернете, но мы советуем воспользоваться нашим калькулятором.

Вам понадобится знать:

1. Напряжение источника питания.
2. Характеристику напряжения диода.
3. Характеристику тока диода.
4. Количество диодов.

А также нужно выбрать параллельную или последовательную схему подключения. Рекомендуем ознакомиться с разницей между соединениями в главах, которые мы подготовили ниже.

Сравнительные таблицы параметров

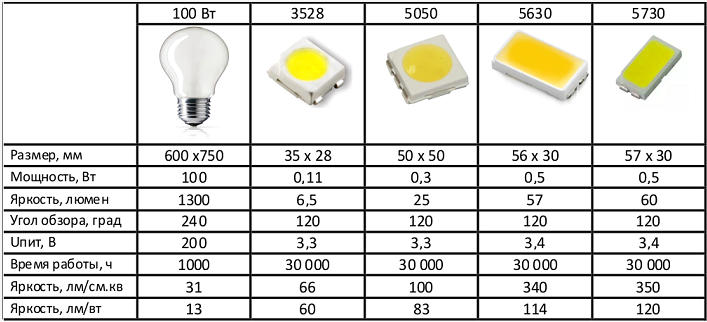

Общая таблица технических характеристик 3528, 5050, 5630, 5730:

Тип светодиода различают по строению кристалла и цветности:

Исключение представляет светодиоды с тремя кристаллами на светодиодной матрице.

Трехкристальная SMD матрица, например, в серии 5050, имеет три анода и три катода. Подключается она как три самостоятельных элемента. Для RGB модели 5050 характеристики в datasheet прописаны для каждого диода, так как у них различные параметры энергопотребления.

Такие требования к подключению вызваны тем, что даже у абсолютно одинаковых кристаллов будут различия в токе питания и подключение без токоограничителя попросту выведет один из них из строя.

ЗАПОМНИТЕ!

1. Не рекомендуется подключать любые модели светодиодов к источнику питания без резистора. При использовании одного резистора допустимо только последовательное подключение одного типа светодиодов.
2. В случае использования трехкристальный диодов, каждый канал подключается через отдельный резистор и соединяется с таким же диодом в следующем модуле.
3. Не подключайте светодиоды с разными нагрузочными характеристиками. Простыми словами не подключайте вместе 3528 и 5050.
4. Категорически противопоказано использовать резисторы с сопротивлением меньше номинального. Это увеличит нагрузочный ток светодиода и сократит срок его службы.

SMD светодиоды представляют собой современные осветительные приборы, которые устанавливаются в качестве дополнительной подсветки. Они стали базовыми комплектующими в индикаторах ЖК-панелей, в системах аварийного освещения и общего. Самой популярной модификацией стала , используемая для украшения квартир и коммерческих предприятий.

СМД светодиоды — таблица параметров SMD светодиодов

СМД светодиоды, которые за последнее время приобрели особую популярность, благодаря своей эффективности и долгого срока службы. Если вы решили особо не тратить свои финансы на приобретение осветительных приборов, а изготовить их своими руками, тогда вам придется произвести некоторые подготовительные работы.

Что конкретно нужно сделать в первую очередь, прежде чем приступать к монтированию светодиодного блока или ленты? Во первых подготовить все необходимые светодиодные компоненты, резисторы и другие сопутствующие элементы. Затем нужно выполнить расчет суммарной мощности, которую чип-светодиоды потребляют, а также изучить их технические параметры. Вот здесь вам как раз пригодятся представленные ниже таблицы, с их помощью вы свободно разберетесь в характеристиках светодиодных приборов СМД.

Справочная таблица основных технических характеристик наиболее популярных SMD светодиодов используемых для освещения
Внешний вид светодиода	Тип светодиода	Цвет свечения	Размер, мм	Световой поток, лм	Ток, мА	Напряжение, В
	LED-WW-SMD3528	белый теплый	3,5?2,8	4,5-5,0	20	2,8-3,2
LED-CW-SMD3528	белый	3,5?2,8	4,5-5,0	20	2,8-3,2
LED-B-SMD3528	синий	3,5?2,8	0,6-0,85	20	2,8-3,2
LED-G-SMD3528	зеленый	3,5?2,8	2,8-3,5	20	2,8-3,2
LED-Y-SMD3528	желтый	3,5?2,8	1,2-1,6	20	1,8-2,0
LED-R-SMD3528	красный	3,5?2,8	1,2-1,6	20	1,8-2,0
LED-RGB-SMD3528	RGB	3,5?2,8	0,6	20	2,0-2,8
3,5?2,8	1,6	20	3,2-4,0
3,5?2,8	0,3	20	3,2-4,0
	LED-WW-SMD4530-1	белый теплый	4,5?3,0	70	600	2,9-3,8
	LED-WW-SMD5050	белый теплый	5,0?5,0	10,0-12,0	3?20	3,2-3,4
LED-W-SMD5050	белый	5,0?5,0	11,0-14,0	3?20	3,2-3,4
LED-B-SMD5050	синий	5,0?5,0	2,0-2,5	3?20	3,1-3,6
LED-G-SMD5050	зеленый	5,0?5,0	8,0-8,5	3?20	3,1-3,5
LED-Y-SMD5050	желтый	5,0?5,0	4,5-5,0	3?20	1,9-2,2
LED-R-SMD5050	красный	5,0?5,0	4,5-5,0	3?20	1,8-2,2
LED-RGB-SMD5050	RGB	5,0?5,0	1,6	20	1,6-2,0
5,0?5,0	2,5	20	2,8-3,2
5,0?5,0	0,6	20	2,8-3,2
	LED-SMD5730-05	белый	5,7?3,0	45	180	3,1-3,3
LED-SMD5730-1	белый	5,7?3,0	110	350	3,1-3,3
	LED3500Am1W-A120	белый теплый	5,0?5,0	40-60	350	3,2-4,0
LED6000Am1W-A120	белый	5,5?5,5	75-85	350	3,0-4,0
LED470Am1W-A120	синий	5,5?5,5	15-20	350	3,2-4,0
LED515Am1W-A120	зеленый	5,5?5,5	40-50	350	3,2-4,0
LED625Am1W-A120	красный	5,5?5,5	30-40	350	2,0-2,8

Диодные ленты на SMD 5050 и 3528

Сборка интересного освещения на SMD светодиодах

Предыдущая запись SMD маркировка начинающиеся на цифру 0
Следующая запись СМД маркировка чип-микросхем компораторов

Где и как используется

• Низкое энергопотребление, а также низкий уровень эксплуатационных расходов и небольшой размер способствуют их применению в самых разнообразных сферах.
• Монохромный свет хорошо подходит для светофоров и сигналов, подсветки эвакуационных знаков, аварийного освещения транспортных средств, корабельных навигационных огней и праздничных светильников.
• Благодаря долгому сроку службы, быстрому переключению, хорошему излучению при дневном свете с высокой мощностью и фокусировкой, светодиоды используются в автомобильных стоп-сигналах и поворотниках. Использование в тормозной системе повышает безопасность благодаря значительному сокращению времени, необходимого для полноценной подсветки, или более быстрому увеличению времени нарастания.
• LED широко применяются для инфракрасного освещения в ночном видении, включая камеры видеонаблюдения. Использование хроматической клавиатуры в видеопродукции возможно благодаря кольцу светодиодов вокруг самой камеры, которое направлено на светоотражающий фон.
• Они используются при добыче полезных ископаемых. Они активно используются шахтёрами для улучшения видимости. Существует несколько проектов, по улучшению сверхъярких диодов для горного дела – уменьшение бликов и увеличение области освещенность, снижая риск травматизма работников шахт.
• Им также находят применение в медицинских и образовательных целях, а также в новейших технологиях, таких как AmBX, которые используют универсальность светодиодов. НАСА даже спонсировало целые исследования по использованию светодиодов для укрепления здоровья астронавтов.
• Хорошо сочетаются со светодиодными лампами Gauss, благодаря чему можно создать оригинальное и яркое освещение.

Что это такое

Светодиодом называется полупроводниковый прибор, задача которого непосредственно преобразовывать ток в световое излучение. В самом полупроводнике электроны рекомбинируют с электронными дырками. В результате получается энергия в виде фотонов. Такой эффект называется электролюминесценцией. Она применяется для индикаторных устройств, чья основа – электролюминесцентный конденсатор или свет. Белый свет получается в результате взаимодействия нескольких полупроводников или же слоя люминофора на самом полупроводниковом устройстве.

Ранние образцы таких диодов довольно часто использовались в качестве индикаторных ламп, тем самым заменяя небольшие по размерам лампы накаливания. Новейшие разработки позволяют создавать светодиоды с безопасным белым свечением, которые идеально подходят для освещения помещений.

Сфера применения

Светодиоды этого семейства активно используются в офисном, домашнем и промышленном освещении уже более 5 лет. За это время появились более современные модификации, но SMD LED 5730 не становится менее популярным. Причины такого постоянства заключаются в большой мощности, малых размерах и увеличенной светоотдачи. Именно на этих представителях собирают модули из трех последовательно соединенных кристаллов с питанием 12 вольт для точечной подсветки. Такой form-фактор удобно использовать в рекламных конструкциях, при организации дополнительного освещения, зонировании помещения, тюнинге авто и т.д. Если последовательно соединить несколько десятков таких кристаллов на компактной плате, из них получатся мощные прожекторы и уличные светильники.

Сравнение интенсивности света разных светодиодов

Покупая светильники, работающие на светодиодах SMD 5730, необходимо отдавать предпочтение известным производителям, которые не экономят на охлаждающих радиаторах в конструкции. Выбирая светодиодную ленту для монтажа одновременно покупают алюминиевый профиль, что позволит эффективно отводить выделяемое кристаллами тепло.

Если вы решили самостоятельно собрать лампу на светодиодах, уделите особенное внимание охлаждающему радиатору или мощной системе охлаждения как залогу длительной и бесперебойной работы осветительного прибора

Светодиоды SMD 5730

SMD (чип) светодиоды типоразмера 5730 – мощные полупроводниковые источники света с прямым напряжением до 3В и силой прямого тока до 150мА. Сила светового потока при этом варьируется от 40лм до 50лм.

В качестве материалов светоизлучающего кристалла используются Индий (In), Галлий (Ga) и Нитроген (N). Применение легирующих добавок и разнообразных технологий производства позволяют получить различные оттенки белого свечения: чистый белый и теплый белый.

Корпус светодиодов SMD 5730 изготавливается из термоустойчивого пластика, линза рассеивания прозрачная, залитая эпоксидной смолой. Отличительной особенностью представленных светодиодов является большая теплоотводящая подложка, обеспечивающая дополнительный отвод тепла, накапливаемого в процессе свечения.

Типоразмер 5730 указывает на габаритные размеры светодиода – 5,7×3,0 мм. Монтируются светодиоды на поверхность по SMD-технологии (Surface Mounted Device) с помощью групповой пайки или с использованием термовоздушной паяльной станции. Процесс оплавления рекомендуется проводить в атмосфере азота при соблюдении временно-температурных условий пайки.

Катодный вывод чип-светодиодов 5730 визуально определяется небольшим срезом угла корпуса. При подключении питания следует учитывать полярность светодиодов. Также запрещено подключать светодиоды напрямую (без ограничителей тока) к источнику питания. В качестве ограничительного стабилизатора тока необходимо использовать драйверы питания или резисторы. При этом на каждую цепочку последовательно соединенных светодиодов подключается отдельный резистор.

Повышенная рабочая температура среды составляет не более +85°С, пониженная рабочая температура – не ниже -40°С. Потери мощности не превышают 612 мВт. Угол свечения широкий – 120°. Срок службы не менее 10 000 ч.

Применяются светодиоды поверхностного монтажа SMD 5730 в качестве светоизлучающих источников в различных устройствах освещения и декоративно-красочной подсветки, а также для полноценного основного освещения: светодиодные лампы, автолампы, светильники и прожектора общего освещения, индикаторы приборной панели, наружная реклама, автодорожные знаки, интерьерное оформление зданий и многое другое.

Более подробные характеристики, расшифровка маркировки, габаритные размеры, цоколёвка полярности, а также рекомендации по подключению и пайке светодиодов SMD 5730 указаны ниже.

Гарантийный срок работы поставляемых нашей компанией LED-светодиодов SMD 5730 составляет 2 года, что подкрепляется соответствующими документами по качеству.

Окончательная цена на светодиоды SMD 5730 зависит от количества, сроков поставки и формы оплаты.

Технические характеристики светодиода 5730

• Характеристики светодиодов SMD 5730 могут различаться и зависят от типа модели и особенностей производства. Например, коэффициент передачи цвета у белых диодов 5730 на среднем уровне, однако составляют не менее 75 единиц. Встречаются и другие образцы, у которых цветопередача гораздо ниже.
• Прямой ток варьируется от 150 мА до 300 мА.
• Прямой пульсирующий ток 300 мА.
• Световой поток 45-50 Лм.
• Угол рассеивания света составляет 120 градусов.
• Обратное напряжение 5 В.
• Индекс передачи цвета от 60 до 80 Ra.
• Мощность рассеивания 612 мВт.
• Цветовая температура: тёплый белый (2900-4000 К), нейтральный (4300-4800 К), обычный дневной (5000-5800 К) и холодный белый (6000-7500 К).
• Рабочая температура от -40 до +130.
• Во время процесса пайки допустимый нагрев корпуса не должен превышать 300 градусов не более чем на 2 секунды. В этом случае следует использовать низкотемпературные оловянные сплавы. Пайка может производиться не более одного раза.
• SMD 53730 LED datasheet зависит от производителя. Самыми качественными являются Osram, Phillips и Samsung.

Реальная мощность китайских светодиодов

90% китайской продукции, например на базаре Aliexpress, изготовлена на маломощных диодах, которые гораздо слабей фирменных. Фирменные, это производства Samsung, LG, Philips и другие. Китайцы этим активно пользуются, указывая параметры, как будто там установлены Самсунги. После покупки оказывается, что яркость и мощность ниже в 3-4 раза, чем обещал продавец.

Про отличие по внешним признакам хороших от плохих читайте «Полные характеристики светодиодов«.

	Китайские 5630, 5730 тип №1	Китайские 5630, 5730 тип №2	Китайский 5050
Мощность	0,09W	0,15W	0,1W
Яркость	7 лм	12 лм	8 люмен

Получается, что китайский 5630 (5730) на 0,15W слабее фирменного 5050 на 0,2W. Будьте бдительны при выборе товара.
