Правильное штробление стен под проводку без пыли

Что сначала, штукатурка или провода?

Когда сделать разводку электрики — до или после оштукатуривания? — это спор между электромонтером и штукатуром. Для каждого удобней сначала выполнить его часть работы без всяких помех. Но если ремонтом вы занимаетесь самостоятельно, или это делает один мастер, то порядок действий будет следующим:

1. Ваше мнение, что сначала?

   ЭлектрикаШтукатурить

1. Стены очищают от старой отделки. На них рисуют линии, по которым будут проходить провода, места установки подрозетников и распаячных коробок.
2. Под толстые провода и гофру прокладывают штроба (канавки) по всей длине до точек выхода: выключателей, розеток. Использование гофрированных каналов обязательно, когда стены из горючих материалов. Также их применяют, чтобы была возможность вытащить и заменить провода. Прокладка кабелей в штукатурке допускается без гофры.
3. Тонкие провода можно проложить прямо по поверхности без штробления, если слой штукатурного раствора их скроет.
4. Далее прокладывается электропроводка и закрепляется на стене.
5. Стены оштукатуривают по маякам или без них. Концы проводов, торчащие из каналов, можно смотать и закрыть пленкой.
6. После высыхания стен перфоратором с коронкой высверливают места под розетки, распредкоробки и выключатели. Это делается после оштукатуривания, потому что в противном случае не ясно, на какую глубину они будут монтироваться.
7. Затем делается окончательная отделка — обои или декоративная штукатурка. После этого вставляются розетки и выключатели.

Способы штробления стен своими руками

Способы штробления стен зависят от применяемых инструментов при проделывании штробы. Давайте рассмотрим более подробно, чем можно проштробить стену.

Интсрумент для штробления:

• перфоратор;
• болгарка;
• штроборез;
• молоток и стамеска.

Перфоратор

Наиболее распространенным способом штробления является штробление с помощью перфоратора.

Для того, чтобы сделать штробу перфоратором, нужно подготовить его к работе и подобрать нужные насадки это может быть: штробер, бур или лопатка. Насадка подбирается в зависимости от типа стены.

Перед началом штробления перфоратор подключают источнику электроэнергии и одевают на глаза защитные очки, а также проверяют прочность закрепления выбранной насадки.

После этого, переключают перфоратор в режим сверления с ударом, берут перфоратор двумя руками за рукоятки и направляют наконечником на то место, где нужно сделать штробу. Во время штробления перфоратор нужно держать крепко и нажимать в сторону стены.

Обычно процесс штробления перфоратором стены происходит путем постепенного выдалбливания в стене канавки нужной ширины и длины.

Если материал особо прочный, то можно выдолбить два отверстия рядом и соединять их, что хоть и замедлит процесс штробления, но позволит ему продолжаться.

Нужно следить за нагревом корпуса перфоратора и делать остановки для его остывания, а также смазывания хвостиков буров.

Болгарка

Штробление с помощью болгарки достаточно распространено в силу ее доступности и недорогой цены.

Для того, что бы начать штробление болгаркой нужно закрепить на ней специальный алмазный диск для работы по бетону и подключить к источнику электропитания.

Обязательно необходимо надеть защитные очки и проверить защитный кожух, что бы струя измельченного материала и пыли, которые выбрасываются болгаркой, не причинили вреда окружающим и помещению.

Болгарку следует направлять по выбранной линии стены для того, что бы штроба получилась нужного размера и направления. Для создания штробы крутящийся диск болгарки следует неспешно направить в нужное место и прижав его к стене проделать желоб требуемого размера.

После этого проделать еще один желоб, параллельный тому, что был сделан ранее, а оставшийся между ними материал выбрать с помощью перфоратора используя насадку лопатка.

Штроборез

Процесс изготовления штроб с помощью штробореза подобен тому, как это делается с помощью болгарки. Отличием является то, что у штробореза имеется сразу два диска, благодаря чему в стене прокладывается сразу два желоба, а также то, что расстояние между дисками можно регулировать.

Но, и в этом случае материал, который остался между желобами, нужно убирать с помощью перфоратора.

Молоток и стамеска

Молоток и стамеска используются для изготовления штроб в мягких материалах, к числу которых можно отнести почти все виды штукатурки.

Для штробления стены с помощью молотка и стамески необходимо взять в одну руку молоток, а в другую стамеску и, приставив к нужному месту стены стамеску, ударить по ней молотком, в результате чего в стене появится выбоина.

Создавая таким образом выбоины и расширяя их в нужном направлении и размере можно создать штробу.

Размеры штробы, такие как глубина и ширина определяются размерами кабеля или трубы, однако не могут превышать 30% от ширины стены.

Штроборез

Этим электрическим инструментом можно профессионально выполнять борозды отличного качества в любых минеральных основаниях: от кирпича до пенобетона. Многие считают, что штроборез – это разновидность болгарки. Однако, он имеет ряд конструктивных особенностей, позволяющих проводить работы в 2 раза быстрее и с минимальным уровнем запыленности.

Отличия от болгарки:

1. Имеет два параллельных пильных диска с алмазным напылением, глубину пила можно задать самостоятельно.
2. Устойчивость и точность инструмента обеспечиваются салазками с направляющими роликами.
3. Защиту поверхности от повреждения дисками и безопасность работника обеспечивает система погружения: при извлечении режущих элементов из бороздок, подпружиненные салазки опускаются, и диски становятся недоступными для контакта.
4. Пылепоглощение происходит в защитном кожухе и по патрубку передается в сборник промышленного пылесоса.

Принцип работы бороздодела несложен и заключается в том, что оператор выставляет необходимую глубину канавки на дисках и ведёт аппарат по намеченной линии. Затем стамеской убирается внутренняя часть желоба. Линии получаются идеально ровные. Покупать этот инструмент в личное пользование дороговато, поэтому лучше пригласить профессионала.

Выбор инструмента для работы

Все мастера в курсе, что хорошее орудие труда — синоним качественной работы. Штробление стен под проводку не исключение. Поэтому определение наиболее подходящего, удобного и эффективного, инструмента — половина дела. Кандидаты представлены в определенном порядке: сначала идут наиболее трудозатратные варианты, последние «монстры» — самые легкие.

Зубило с молотком

Этот дедовский способ — против лома нет приема — известен давно. Канавки выбивают зубилом, помогая ему молотком. Есть у метода плюс — отсутствие затрат и необходимости в электроинструменте. Но в этом случае его перекрывают огромные недостатки — настоящее немотивированное «убийство» времени и нерациональная потеря сил.

В XXI веке есть ли смысл использовать почти первобытные орудия? Вопрос этот больше риторический. Второй минус — невозможность сделать штробы в кирпиче, поэтому этот вариант мастерам лучше даже не рассматривать, ведь есть претенденты достойнее.

Зубило с дрелью

Этот метод считается более эффективным. Такое штробление стен под проводку включает два этапа. Сначала через каждые 10-15 мм просверливают отверстия — точечную трассу запланированной, но допустимой ширины. Затем мастера вооружаются «инструментом скульптора»: зубилом отсекают «все ненужное» — оставшиеся перемычки.

Окончательный результат — канавка. Правда, она получается не совсем ровная, однако ее можно назвать настоящей штробой. Недостаток у этого способа такой же, как у предыдущего дуэта — транжирство времени, а также низкая производительность. Плюс — хорошая физическая зарядка.

Болгарка

Без угловой шлифовальной машины вообще трудно представить любой капитальный ремонт, поэтому ее уже можно считать «золотой серединой» и в деле штробления стен. Этот процесс упрощается, когда на болгарку ставят алмазный диск. При таком «вооружении» операция проходит достаточно быстро, а контуры канавок получаются практически идеальными.

Однако и здесь не обходится без ложек дегтя. Пыль в комнате будет стоять столбом, для штроб приходится делать два прохода — по обеим сторонам трассы. К минусам добавляется невозможность сделать ее в углу, шум, разная глубина канавки по всей длине, потенциальный срыв болгарки.

Перфоратор

Его нельзя назвать универсалом, однако данный инструмент с блеском справляется со своей главной профессией — просверливанием отверстий. Для штробления стен под проводку используют подходящие насадки — специальный штробер, бур и лопатку. По размеченным линиям проходят, включив ударный режим. Перфоратор для этой цели используют чаще всего.

У него тоже есть слабое место. Это кривизна канавок. Если сначала использовать инструмент в роли ударной дрели — просверлить ряд отверстий, а потом лопаткой выбить перегородки, то штробы будут выглядеть лучше. Такая работа по бетону более удобна и быстра.

Штроборез

Всем понятно, что этот инструмент — специалист, если дело касается штробления. Канавки получаются идеально ровными, работа проходит «без шума и пыли», так как штроборез работает относительно тихо, к тому же он подключается к строительному пылесосу, поэтому весь мусор поглощается быстро. Он быстр, эффективен, безопасен. Для удаления материала между желобками используют перфоратор.

Даже у идеалов есть недостатки. У штробореза он один — почти заоблачная цена, поэтому такой инструмент для одноразовой операции приобретать не имеет смысла. Однако можно взять штроборез в аренду, она обойдется недорого. Второй путь — операция «штроборез из болгарки своими руками».

Болгарка с перфоратором

Этот дуэт не может поспорить со штроборезом-профессионалом, однако при капитальном ремонте именно он становится фаворитом, когда дело касается штробления стен — бетонных либо кирпичных конструкций. Сначала шлифовальной машиной прорезают границы канавок, потом перфоратором выбивают середину. Этот способ быстр, эффективен, поэтому и популярен.

Пыль и штробление стен: вредные последствия и способы их предотвращения

Штробление стен может быть полезным процессом при необходимости прокладывания проводки или установки розетки. Однако, он может привести к образованию пыли и быть вредным для здоровья и окружающей среды.

Вредные последствия:

• Пыль, образующаяся в процессе штробления, может содержать токсичные вещества, такие как асбест или краски с высоким содержанием свинца. Вдыхание такой пыли может привести к различным заболеваниям дыхательной системы.
• Пыль может оседать на поверхностях и предметах в помещении, что приводит к загрязнению и дальнейшей распространении аллергенов и токсинов.
• Вредные частицы пыли могут проникать вентиляционные системы и циркулировать по всему зданию, представляя угрозу для жизни и здоровья всех проживающих.

Способы предотвращения вредных последствий:

• Используйте качественное оборудование, такое как пылесосы с водяным фильтром, чтобы улавливать и задерживать пыль в процессе штробления.
• Закройте все двери и щели в помещении, чтобы предотвратить распространение пыли по всему зданию.
• Установите мобильные стойки с фильтрами в помещении, чтобы очистить воздух от пыли и других загрязнений.
• При работе с опасными веществами используйте защиту для дыхания, глаз и кожи.
• Проведите уборку после завершения штробления, используя влажную уборку и специальные средства для удаления пыли.

Заключение

Предотвращение образования пыли при штроблении стен имеет большое значение для здоровья и безопасности всех проживающих

Правильное использование оборудования и соблюдение мер предосторожности помогут предотвратить вредные последствия и обеспечить чистый и безопасный рабочий процесс

Подготовка стен перед штроблением

Перед тем как штробить перфоратором, составляют план, в котором будут учтены:

• пути прокладывания кабеля;
• все розетки;
• выключатели.

Чтобы грамотно распланировать, нужны определенные знания, только тогда можно правильно сделать штробы. Составляя план, необходимо помнить о том, что в конструкции стены уже имеются кабеля, которые обязательно обходят стороной. Перед тем, как штробить стенку перфоратором, на нее и потолок наносят разметку.

Ряд процессов предполагает использование инструментов:

• карандаш и линейка;
• уровень, лучше лазерный;
• перфоратор;
• детектор для проверки наличия в стене кабеля;
• рабочие насадки: лопатки (пики), бур, коронки – они нужны для проделывания углубления под розетку.

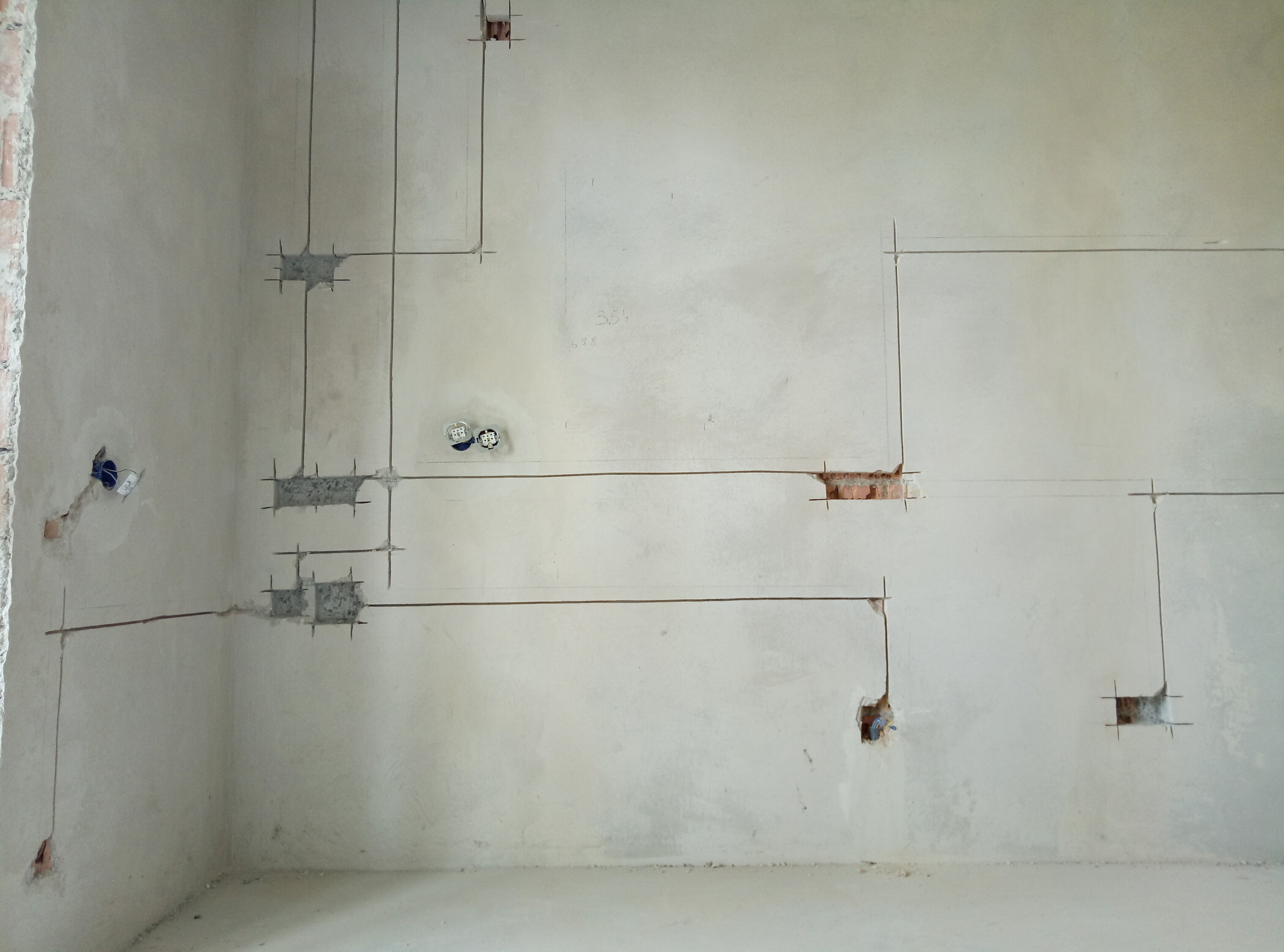

Перед штроблением делают разметку

Техника штробления и порядок работ

Перейдем непосредственно к процессу штробления. Порядок работ следующий.

После разметки, сначала стенорезом делаются отверстия и ниши для подрозетников, а затем сами штробы.

Техника вырезания ниш простая. Берете машинку и сначала прикладываете к стене тот край, который находится ближе к пылеотводу.

После полного заглубления диска, пыли совершенно не будет. Конечно при наличии пылесоса.

Не забывайте, что штробление, это операция всегда связанная с большим риском для вашего здоровья. Поэтому применение минимальных средств индивидуальной защиты обязательно. Даже если пройти нужно всего несколько сантиметров.

После нарезания полос, стамеской вручную, выбиваете образовавшиеся квадратики. Для того, чтобы это сделать без перфоратора и зубила, кубики должны быть относительно небольшого размера.

Поэтому помимо периметра ниши, при двойном блоке подрозетников, проходите диском стенореза еще и по центру. А при тройном блоке и более, делаются несколько таких надрезов.

Но в любом случае, это все равно в несколько раз быстрее, чем высверливание коронкой. Она будет оптимальным вариантом только в мягких стенах – газоблок, пенобетон.

Единственный совет – использовать ее большего диаметра чем сам подрозетник. Когда вы его будете сажать на раствор, понадобится хороший зазор между подрозетником и стеной. Только в этом случае раствор или гипс будут хорошо и надежно держать коробку.

Техника безопасности

Работа с твердыми материалами независимо от выбранного режима сопровождается появлением мелких осколков и пыли. Особенно в режиме удара.

Перед тем как проштробить стену перфоратором под проводку обязательно подготавливают средства индивидуальной защиты: очки и респиратор. Инструмент будет немного пылить, что вредно для здоровья. Если штробы придется делать на потолке, для работы на высоте понадобится опора. Желательно использовать строительные леса, они в отличие от стремянки более безопасны. Опытные строители пользуются строительными ходулями. Эти надежные и удобные приспособления собираются за короткое время.

Перед тем как сделать штробу перфоратором, обязательно отключают электричество, чтобы случайно не наткнуться на кабель, проложенный глубоко в стене

При работе с инструментом нужно соблюдать меры предосторожности. Если предстоит использовать режим удара, обязательно наличие защитных перчаток, потому что, когда острие лопатки ударяется об кирпич или камень, появляется много осколков

При применении зажимного патрона необходимо контролировать качество зажима инструмента.

Каким инструментом лучше штробить стены?

Чем штробят стены

Стандартное расположение светильников или розеток не всегда устраивает владельца квартиры. В этом случае встает вопрос об их переносе на другое место. Для этого необходимо проделать борозды или отверстия в стенах или потолочном перекрытии. В многоэтажных домах они выполнены из бетона или кирпича. Поэтому при необходимости штробить стены под проводку лучше заранее озаботиться тем, чтобы избежать большого количества пыли.

Проделать штробы в стене можно вручную, но при необходимости укладки кабеля большой длины это займет много времени. Поэтому лучше воспользоваться электроинструментом. Для работ такого рода используют:

• перфоратор,
• болгарку,
• штроборез,
• ударную дрель,
• стаместку и молоток.

Использование перфоратора имеет целый ряд недостатков. Во-первых, инструмент производит много шума. Поэтому если работы ведутся в жилом помещении многоэтажки, придется договариваться с соседями. Процесс штробления перфоратором довольно трудоемкий и занимает много времени. К тому же полученные в результате углубления имеют неровный край. Традиционная «болгарка» с алмазным кругом дает отверстия с качественной кромкой, но сами углубления имеют неровную поверхность. Это создает риск повреждения проводки, к тому же в процессе образуется слишком много пыли.

Идеальным вариантом будет штроборез. С его помощью быстро и легко можно проделать отверстия и борозды под электрический кабель. Этот инструмент осуществляет резку двумя дисками. Они изолированы кожухом, который перекрывает место соприкосновения с поверхностью. Это дает возможность пробить борозды разной глубины. Штробы получаются гладкими внутри, а их края остаются ровными.

При отсутствии электроинструмента, сделать штробу можно и вручную. С этой целью используют стамеску и молоток. Такой приём не подойдет для твердых материалов вроде силикатного кирпича или бетона. При помощи стамески в стене пробивают бороздку, которую затем углубляют и расширяют. Инструмент при этом держат в правой руке, параллельно поверхности, и ударяют по нему молотком.

Болгарка

Подготовка и разметка рабочей поверхности

Прежде всего, необходимо проверить стены на старую проводку. Для этого существуют специальные тестеры и индикаторы, принцип которых основан на общей схеме электричества. Она выглядит так – от общего рубильника к электрической точке, к примеру, розетке подходят два провода – фазовый и нулевой. По фазовому идет ток от рубильника к точке постоянно, независимо от того, подключено там что-то или нет. Нулевой же провод оказывается под напряжением только при включенном приборе. И только тогда идет возврат тока назад к рубильнику. Индикаторы ловят фазовый провод. Во многих индикаторах сверху находится специальная лампочка, которая загорается при нахождении цели. Этот этап подготовки необходим, чтобы обезопасить себя от ударов током.

После проверки нужно нарисовать будущий маршрут на стене — от распределительной коробки к каждой точке подключения.

Перед началом работ, обязательно занавесьте дверные проемы влажной тканью или строительной пленкой. Не надейтесь на плотно закрытую дверь – мелкие частички пыли все равно лазейку найдут.

Какими бывают стены в домах и квартирах

При выборе технологии штробления необходимо узнать, из какого материала построено здание.

Древесина

Проделывать каналы в таком материале нежелательно, однако иногда без этого действия обойтись не получается. От правильности выполнения работ зависят защищенность кабелей, пожаробезопасность проводки. Лучшим решением является отказ от штробления в дереве в пользу наружной укладки или использования кабель-каналов.

Бетон

Стены из прочного материала с трудом поддаются механической обработке. Каналы рекомендуется проделывать штроборезом (штраборезом). При отсутствии такого инструмента допускается использование болгарки с диском по камню. Штробление в таком случае отнимает больше времени и сил.

Газобетон

Трудности при формировании каналов в мягком материале возникают редко. Рекомендуется применять болгарку с алмазным кругом или штроборез. Можно заменить их самодельным приспособлением, имеющим вид согнутой металлической трубы с выступом для углублений с одной стороны, рукояткой — с другой. При использовании болгарки возникает много пыли, поэтому стоит позаботиться об устройстве для ее быстрого удаления.

Кирпич

Работу с кладкой нельзя назвать простой, ведь материал устойчив к механическому воздействию. Скрытую проводку в кирпичных домах делают редко. Чаще всего кабель фиксируют поверх кладки, после чего заделывают слоем штукатурки. Последняя должна иметь толщину более 3 см, чего достаточно для стандартных кабелей.

Гипсокартон

Лист слишком тонок, поэтому штробить его невозможно. Провод прячут под гипсокартонной конструкцией, прикрепляя его к металлическому каркасу. Единственно возможным вариантом является формирование посадочных мест для розеток и выключателей перфоратором.

Особенности штробления

Нормы и ограничения при штроблении стен под проводку

Прежде чем приступать с инструментом к стене, нужно как следует подготовиться к процессу. Изначально необходимо план разводки рассчитать на листке бумаги. Наметить места будущих розеток, выключателей и точек освещения по всему дому. Их не должно быть слишком много. Каждый элемент должен быть отстоян жизненной необходимостью. Также нужно учесть материалы стен и определиться с лучшим способом штробления данного материала.

Нормативные документы по распределению проводов собраны в СНиП 3.05.06-85. Лучше всего их изучить детально один раз, чтобы потом все не переделывать заново. Вот основные пункты, на которые следует ориентироваться при выполнении работ:

• Штроба (углубление) должна проводиться строго горизонтально или вертикально. Косые линии присутствовать не должны. Единственное исключение, когда проводку нужно развести на стенах с уклоном, к примеру, мансарде. Тогда магистраль может проходить параллельно наклону стены.
• Между двумя электрическими точками поворачивать канавку можно лишь один раз. Каждый поворот – это перегиб кабеля, который в этих местах будет сильнее нагреваться. Такие условия могут привести к опасным ситуациям.
• Штробы имеют ограничения по размерам. Максимально допустимая ширина канавки 30 мм, а глубина – 26 мм. Общая длина трассы от распределительной коробки к конкретной точке не должна превышать 3 метров.
• Обязательно нужно соблюдать отступы: от батареи и газовых труб – минимум 40 см, от двери – 10 см, а от потолка и пола не менее 5 см, хотя желательно, все-таки придерживаться 10 см.
• Делать штробление на внутренних несущих стенах запрещено. Толщина внешних стен от неглубокой канавки не пострадает, а вот на несущие перегородки нужно взять разрешение муниципального органа. Особенно это касается панельных домов. Штробление стен под проводку на первых этажах должно производиться с особой аккуратностью – нижние стены держат не только крышу, но и все здание.
• Касаться при штроблении железобетонной конструкции нельзя. Это может повлечь за собою нарушение целостности конструкции и, как следствие, потери ее надежности. При острой необходимости, канавки в железобетоне должны быть неглубокими, а арматурная сетка не задета.
• При проделывании канавок в потолке – необходимо рассчитать самый короткий путь к точке освещения.
• В напольной плите перекрытия делать штробы запрещено. Если надо провести проводку по полу, то лучшим решением будет сделать ее в бетонной стяжке. Ее нужно залить с расчетом на канавки для проводов.
• Кирпичные стены легче поддаются штроблению, нежели бетонные. Это нужно учитывать при выборе инструмента и наличии соответствующих навыков.
• При штроблении необходимо защищать дыхательные пути от пыли маской или респиратором.

Сочетание молота и зубила

Молоток и стамеска представляют собой классический набор приспособлений для того, чтобы проштробить поверхность, если речь идет не о бетоне или силикатном кирпиче. Менее прочный красный кирпич можно попытаться пробить данным союзом.

Вариант трудоемкий, занимающий много времени. Удобный подход к проработке оштукатуренных плоскостей, не требующий больших затрат.

Сперва нужно нанести разметку будущего канала. Далее долото ставят поперек расчерченной линии, по верхней части ручки стучат кувалдой, выбивая сначала не более 1 см вглубь. При этом выдерживается угол наклона так сильно, что инструмент стоит практически параллельно стене. Большее углубление выполняют за следующий подход, как и расширение, если таковое требуется.

Порядок работ и правила расположения штроб

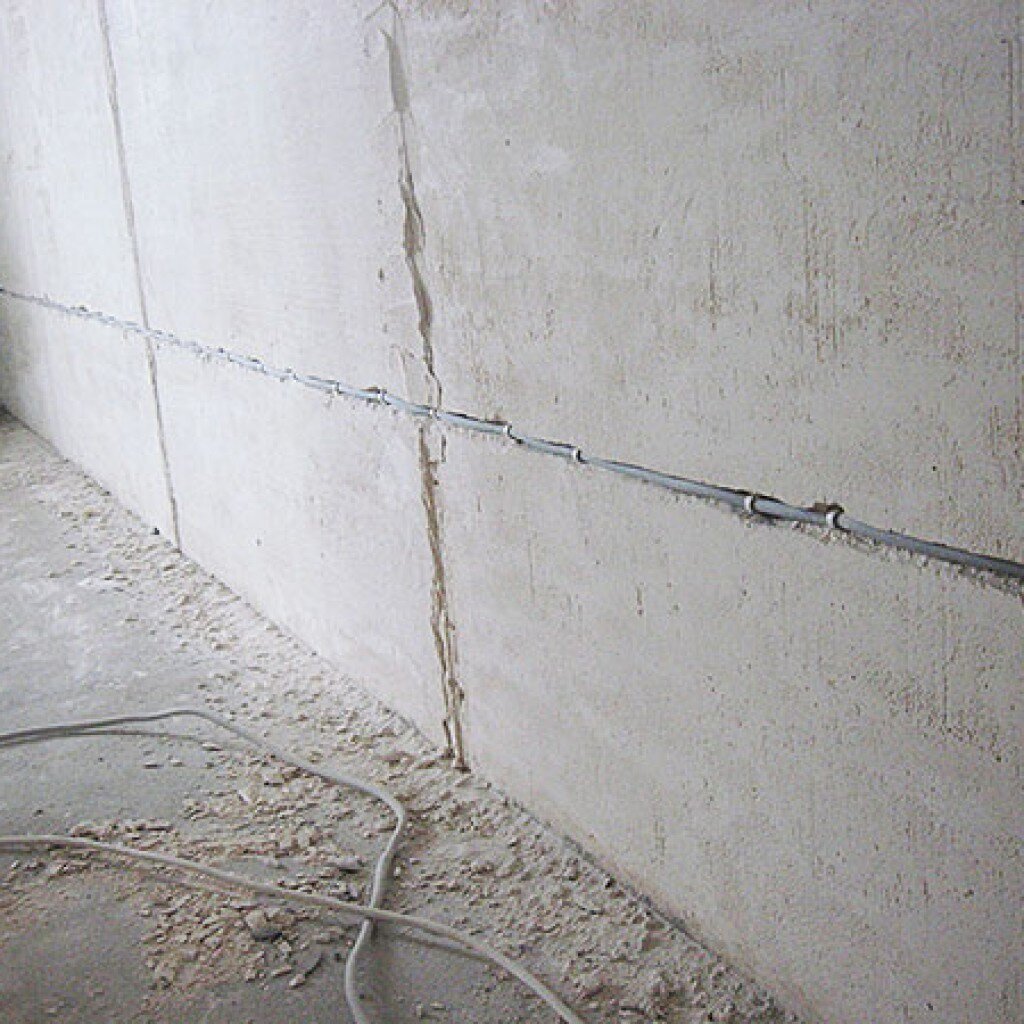

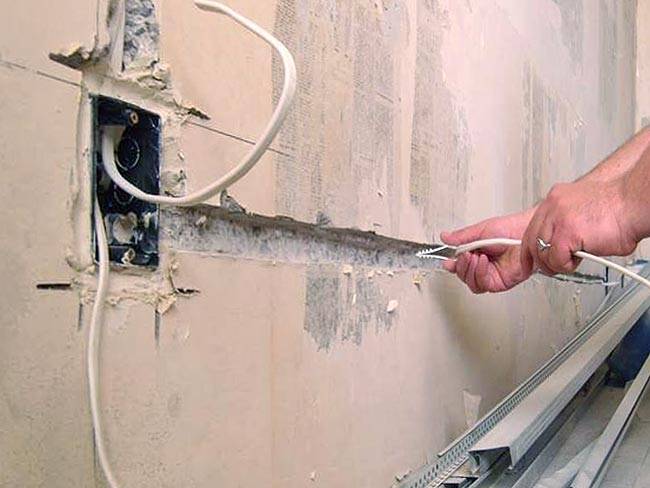

Правильная укладка проводки в штробы

Замечания по безопасности:

Что делать со старым кабелем? При проведении ремонта, старая проводка может оставаться в стене при условии, что она полностью отключена от источника энергии, и не проходит по маршрутам новой проводки. Если нет возможности произвести полную замену, и вы частично будете использовать старый алюминиевый провод, необходимо позаботиться о правильном соединении двух видов металла. При укладке кабеля в старые штробы (пусть и частично), старый кабель надо удалить. Перед началом работ необходимо составить карту действующей проводки. Возможно, вы не знаете, где был проложен кабель. Тогда надо прозвонить стены кабеле искателем. После укладки кабеля в штробы, замазывание надо производить как можно более герметично. Если стена бетонная — штроба закрывается цементом

Перед установкой гипсокартонного листа, важно не оставлять воздушных полостей. Это своеобразная гарантия от возгорания изоляции проводки, в случае короткого замыкания

Линии прокладки только параллельно и перпендикулярно потолку

Исключение составляет вариант со скошенным уровнем (мансарда). Тогда штроба прокладывается вдоль линии скоса.

Расстояние от действующих и планируемых инженерных сетей (трубы отопления, водоснабжения, газ) не менее полуметра. Расстояние от потолка, углов, оконных и дверных проемов — 15–20 мм. Глубина штробления зависит от сечения провода и способа укладки. Обычно достаточно углубления 20 мм, за исключением укладки в гофр. Если на стену будет наноситься толстый слой штукатурки — достаточно 3–5 мм от плоскости черновой стены до проводки. То же самое относится к потолку. Глубина может быть меньшей. Продумайте схему временного электропитания. Если вы проживаете в этом помещении, и не успели завершить замену электропроводки в срок, старые линии вы уже не сможете подключить

Важно! Проверьте исправность входных автоматов. Не должно быть никаких жучков и прямых подключений

Все только в штатном режиме. Связные (телефонные, интернет) кабели прокладываются на расстоянии не менее 50 см от силовых. Пересечение только под прямым углом.

Статья в тему: Вредны ли светодиодные лампы для здоровья человека

При желании, можно уложить кабель в гофр. Это даст возможность замены проводки, не вскрывая стену.

Технология штробления стен

Электропроводка прокладывается в бетон на первой стадии проведения мероприятий по ремонту. Штробить в заселенном помещении не рекомендуется, так как работа очень пыльная. Для начала необходимо убрать мебель, оргтехнику и т.д. Если это невозможно, то накрыть их пленкой или другим материалом, чтобы защитить от пыли. Также понадобится строительный пылесос, с помощью которого нужно будет убирать мусор и пыль.

Подготовка помещения и разметка рабочей поверхности

Перед началом работ необходимо свериться с планом местонахождения старой проводки. Если такого плана нет, то с помощью тестера или индикатора нужно её обнаружить и отметить, как она проходит. Старую проводку лучше всего обесточить, но если это невозможно, то постараться проложить новую не пересекаясь с ней. Это нужно для предотвращения получения травм от электрического тока.

Новый маршрут электропроводки отмечается на стенах. Разметка ведется от распределительных коробок до всех точек подключения.

Основные правила штробления

Во время работы должна быть обеспечена защита рук, глаз и органов дыхания. Для этого используется респиратор, прочные перчатки и защитные очки. Рекомендуется проводить штробление при наличии резинового коврика под ногами.

Важно соблюдать следующие правила:

• Штробы выполняются параллельно главным конструкциям строения в вертикальном или горизонтальном виде. Исключением является мансарда, там штробление можно проводить по основе с наклоном.
• Горизонтальные штробы производят отступив не менее 150 мм от перекрытий. Вертикальные борозды производятся с отступом не менее 100 мм от дверных и оконных проемов, а также углов.
• Расстояние между бороздой штробы и газовыми трубами должно быть не менее 400 мм.
• В несущих стенах горизонтальные штробы производить не рекомендуется.
• Запрещено использовать межплитный шов вместо штробной борозды.
• При толщине конструкции превышающей 8 см, электропроводку прокладывают кратким путем, если меньше — параллельно строительным линиям.

Расстояния, глубина, ширина штробы

Бороздки под электропроводку ограничены в размерах. Ширина штробы не должна превышать 30 мм, глубина — 26 мм. Длина канавки от распределительного узла до точки подключения не должна быть больше 3 м.

На какую глубину запрещено штробить в несущих стенах

Иногда штробление необходимо выполнить по несущей стене. В этом случае глубина штробы не должна превышать 20-30 мм. Если сделать канавку глубже, то есть риск повредить расположенную в стене арматуру. Это не только является нарушением норм, но и может привести к обрушению.

Розетки

Местоположение розеток и распределительных коробок отмечается на стене согласно электрической схеме.

Действия при штроблении под розетки:

1. Просверливается отверстие диаметром 8 мм в центре расположения точки подключения;
2. Намечается контур ниши под розетку с помощью специальной насадки (коронки) на дрель;
3. Сверлятся отверстия по линии всего намеченного контура;
4. При помощи дрели с насадкой-коронкой высверливается ниша под точку подключения.

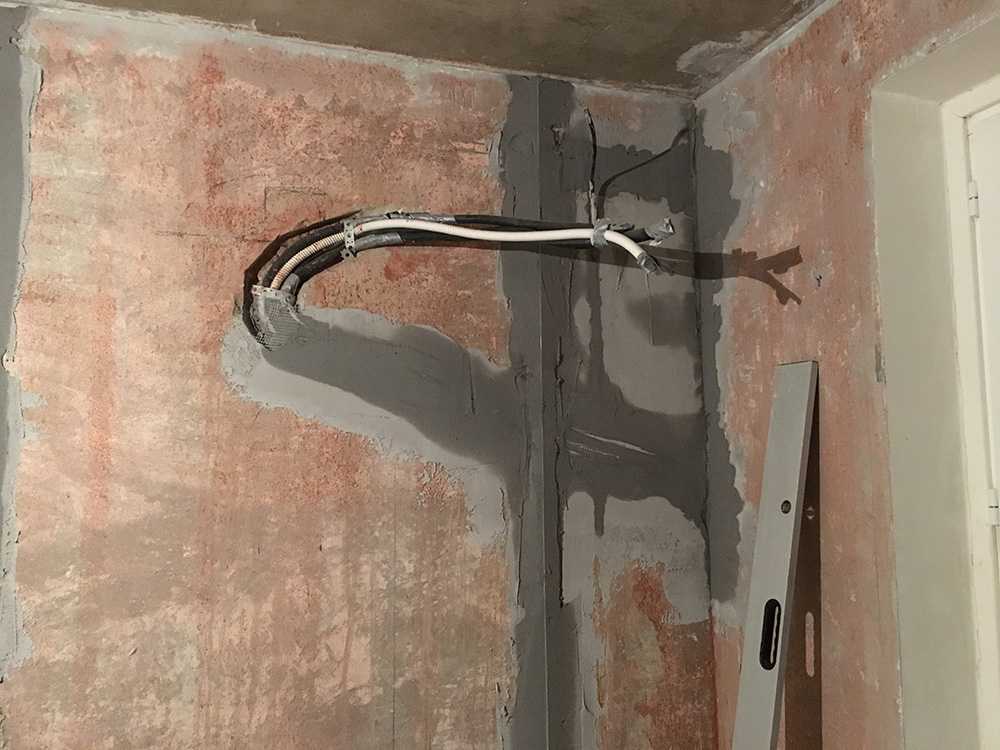

Заделка штробы в стене

После того, как электропроводка уложена в проделанные бороздки, необходимо заштукатурить штробы.

Действия при заделке штробных каналов:

• Борозду очистить от пыли пользуясь строительным пылесосом или обычным веником.
• Произвести грунтование штробы, обильно нанося грунтовку кистью. Дать время жидкости полностью высохнуть.
• Произвести смачивание штробы водой и начать заделку. Работу можно проводить специальной штукатуркой, строительным гипсом или используя монтажную пену.

Штроборез

Штробление при помощи болгарки

Штробление стены болгаркой

Болгарка или угловая шлифмашина — электроинструмент, предназначенный для резания металла или каменных материалов абразивными дисками.

Чистое штробление болгаркой, как правило, не применяется.

Обычно у штробы делают крайние надрезы болгаркой, а середину выбирают при помощи перфоратора.

Такая технология позволяет сделать штробу более аккуратной, постоянной глубины. Производительность работ также растёт.

Как проштробить стену под проводку без пыли болгаркой? Ведь самый главный недостаток при работе болгаркой — просто огромное количество пыли. Весь объём разрезанного материала превращается в пыль. Решить проблему можно с помощью двух способов: применение мокрого реза и применение пылесоса.

Мокрый рез с болгаркой применяют достаточно редко из-за трудностей осуществления. Никто не захочет, чтобы по стенам в квартире во время ремонта бежали струи воды, которые могут залить соседей. Тем не менее, если другие способы применить не удаётся, можно применять мокрый рез при помощи специальных приспособлений.

Разбрызгивать воду вручную вблизи работающего диска ни в коем случае нельзя:

• во-первых, есть опасность повреждения диском другого работника
• во-вторых, при попадании воды на саму болгарку при неаккуратной работе можно испортить инструмент и получить удар электротоком

Штробление болгаркой с подключением пылесоса осуществляется при помощи специальных приспособлений. Стоят они от 1.5 до 10000 рублей. Хорошие приспособления позволяют не только отсасывать пыль и предотвращают её разлетание, но и осуществлять рез на строго определённую глубину, регулировать её и повышают производительность, удобство и безопасность.
