Разберем на примерах
Степень защиты IP55 означает, что корпус или оболочка изделия — это может быть что угодно, силовой шкаф, пускатель, автомат, УЗО, выключатель и так далее — обеспечивает полную защиту от случайного касания внутренних узлов, находящихся под током, пальцем, отверткой или тонким щупом. При этом допускается незначительное проникновение внутрь пыли (корпус не герметичен), которое не должно вызывать перебои в рабте устройства. Оно также обладает надежной защитой от дождя. Это «уличный» класс исполнения изделий, но при этом окатывание водой, например, из ведра оно уже не выдержит.

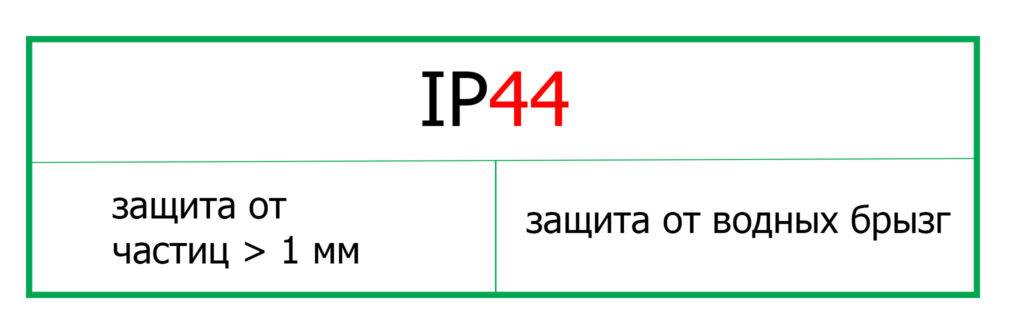

Степень защиты класса IP44 — это «безопасное» исполнение изделий, рассчитанных на работу в помещении, но в условиях повышенной влажности. Этому классу должны соответствовать розетки, выключатели и другие элементы, располагаемые, например, в ванной комнате. Фактически они могут выглядеть как розетки с закрывающимися крышками и автоматическими «шторками» на контактах. Они не должны иметь защиту от пыли, но короткое замыкание от случайного попадания внутрь влаги исключено. Прикосновение к ним влажными пальцами также безопасно.
А что может предложить низкий класс защиты? Ознакомимся со степенью защиты класса IP20. Изделие такого класса защищает свое содержимое только от проникновения внутрь достаточно крупных объектов, диаметром около пальца. С конструктивной точки зрения это может быть, например, монтажная коробка. Она может иметь небольшие технические отверстия для инструментов — контактных щупов тестеров, отверток и так далее. Располагать ее можно только в помещении либо внутри другого электротехнического шкафа с высокой степенью защиты, поскольку даже сверху такое изделие не защищено от влаги.
Производители девайсов с классом защиты. Как определяется прочность смартфона?
Наиболее популярные современные корпорации, на счету которых есть успешные продукты с классом защиты IP67 – это Apple, Samsung, Motorola, Nokia, Microsoft.
Согласно универсальным требованиям, каждая компания, перед тем как указать степен защищённости телефона, должна провести ряд тестов на прочность корпуса.
Тестирование должно проводится не менее чем на 5% устройств от общего количества одной партии.
Процесс определения прочности корпуса включает в себя:
- погружение телефона в воду не менее чем на 30 минут;
- закапывание устройства в песок;
- обволакивание телефона пылью и грязью;
- падения с высоты 10 метров на разные поверхности (земля, трава, асфальт, вода и прочее);
- удары по гаджету с разным давлением на корпус. Таким образом определяется противоударный уровень защиты;
- нагрев и охлаждение телефона до тех пор, пока его компоненты не начнут терять функциональность.
Таблица кодовых обозначений
Чтобы понимать значение индекса IP, необходимо ознакомиться с расшифровкой каждого класса. Далее она приводится отдельно для 1-й цифры (защита от твердых тел) и для 2-й (от влаги).
Защита от твердых тел
Данные удобно представить в виде таблицы.
Класс
Минимальный диаметр твердых частиц, проникновение которых не допускается, мм
Описание
—
Защита отсутствует, токоведущие части полностью открыты
1
50
Исключено неосторожное касание токоведущих частей тыльной стороной кисти, предплечьем, локтем и т.д.
2
12,5
Исключено касание токоведущих частей пальцами и аналогичными по размеру предметами
3
2,5
Внутренние части недоступны для инструментов, кабелей и т.п.
4
1
Внутрь не попадут даже самые тонкие провода, мелкие метизы и пр.
5
Песок
Внутрь корпуса может попасть только мелкая пыль. Касание токоведущих частей даже самым тонким инструментом полностью исключено
6
Пыль
Корпус непроницаем даже для самой мелкой пыли. Устройства с классом «0» допускаются к эксплуатации только при условии установки в какую-либо оболочку.
Устройства с классом «0» допускаются к эксплуатации только при условии установки в какую-либо оболочку.
Защита от попадания воды
Данные также сведены в таблицу.
| Класс влагозащиты | При каком воздействии воды защита эффективна | Комментарий |
| Защита отсутствует | Попадание воды на прибор ни в каком виде не допускается. Установка — только в сухом помещении | |
| 1 | Вертикально падающие капли | — |
| 2 | Капли, падающие под углом до 150 к вертикали | Фактически это означает, что устройство можно повернуть относительно горизонтальной оси под падающими каплями на угол до 150 |
| 3 | Капли с углом отклонения от вертикали до 600 | Такие устройства уже не боятся дождя и могут устанавливаться на улице |
| 4 | Брызги с любым направлением | Речь все еще идет о каплях, но уже падающих под любым углом. Такое оборудование устанавливают, к примеру, в ванной вблизи умывальника или душа |
| 5 | Струя со слабым напором, бьющая с любого направления | — |
| 6 | Струя с сильным напором, бьющая с любого направления | Устройство можно мыть струей воды. Также ему не вредят накатывающиеся волны |
| 7 | Кратковременное погружение на глубину до 1 м | — |
| 8 | Погружение на глубину свыше 1 м продолжительностью более получаса | Фактически это означает, что прибор рассчитан на эксплуатацию под водой. Пример — подсветка фонтана |
9 (приводится в стандарте DIN 40050-9) | Струя с высокими напором и температурой | Относительно недавно введенный класс для оборудования, нуждающегося в тщательной мойке горячей водой: бетономешалки, самосвалы, прочая дорожная техника, машины на пищевом и химическом производствах |
Категория «7» и «8» не наследуют свойства предыдущих классов. То есть принадлежность к 7-му типу влагозащиты (допускается кратковременное погружение) вовсе не означает, что устройство защищено от направленной струи (классы 5 и 6). Аналогично принадлежность к 9-му классу (горячая струя высокого давления) не означает, что устройство переносит погружение под воду (классы 7 и 8).
Если оборудование и защищено от струй, и может работать под водой, указывают два индекса, например: IP65/68.
Каждый класс по влагозащите подразумевает и определенную категорию по пылезащите. То есть в прибор, защищенный от брызг (4-й класс по влагозащите), само собой не проникнут и твердые предметы размером до песка (5-й класс по пылезащите).
Дополнительные и вспомогательные обозначения
В некоторых случаях степень недоступности токоведущих частей для человека обозначают дополнительной литерой A, B, C или D, проставляемой после двух цифр.
При каких условиях применяются дополнительные обозначения:
- класс по защите от проникновения твердых предметов в маркировке не указан, то есть вместо 1-й цифры проставлен знак «Х»;
- фактический уровень защиты от проникновения предметов выше, чем заявлено в маркировке.
Буквы означают, что исключен контакт с токоведущими частями:
- A — тыльной стороной руки;
- B — пальцами;
- C — инструментом;
- D — проволокой.
К примеру, прибор по результатам испытаний был отнесен к 1-му классу защиты от проникновения твердых тел (до 50 мм или тыльная сторона руки), но впоследствии были приняты меры, не позволяющие пролезть внутрь пальцами. Запишут: IP10B.
Также дополнительно могут прописываться литеры:
- H. Означает возможность подключения к высокому напряжению — до 72,5 кВ;
- Mи S. Проставляются на оборудовании с подвижными элементами. «М» означает, что испытаниям на уровень влагозащиты подвергалось работающее оборудование (подвижные элементы совершали движение), «S» — его испытывали при неподвижных элементах.
Символ W говорит о наличии защиты от погодных факторов.

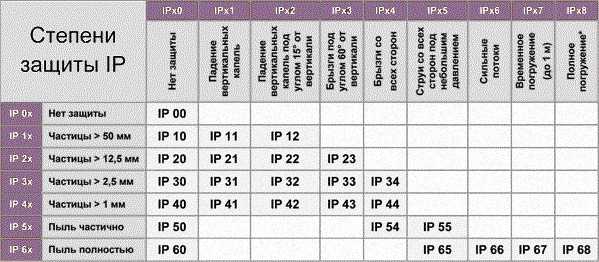

Степени защиты ip › Таблица
Удобно, когда степени защиты электрооборудования ip сведены в таблицы. Ниже даны три таблицы для ip защиты расшифровки. Они соответствую ГОСТ 14254 — 2015.
Таблица степеней защиты ip от доступа к опасным частям, обозначаемые первой цифрой индекса

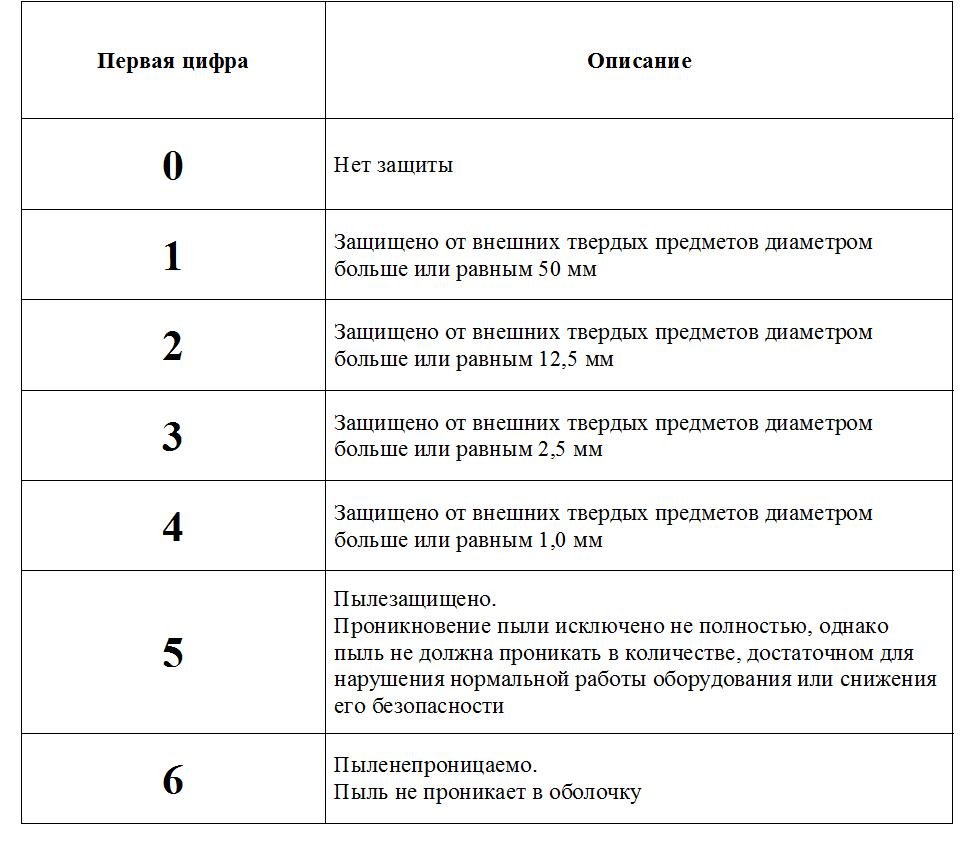

Таблица защиты ip от внешних твердых предметов (первая цифра)
Таблица степени защиты электрооборудования ip от воды (вторая цифра)
Кроме первых двух цифр, в маркировке степени защиты может быть две буквы. Та, что стоит первой, после двух цифр называется дополнительной, а также может быть буква с вспомогательной информацией. Дополнительная буква говорит про уровень защиты человека от доступа к опасным частям.
При прикосновении человека к электрооборудованию различают такие виды защиты:
- «A» — оборотной стороной руки;
- «B» — пальцами рук;
- «C» — ручным инструментом;
- «D» — одиночными проводниками.
Первая цифра после IP и дополнительная буква в маркировке имеют разный смысл. Цифра указывает на защиту корпуса от отрицательного воздействия человека или каких-либо объектов, а дополнительная буква обозначает защиту человека от негативного влияния элементов самого электротехнического оборудования.
Например, первая цифра «3» указывает на защищенность корпуса от ручного слесарного инструмента, то есть оснащение и оборудование не будет испорчено при воздействии ручного слесарного инструмента. Дополнительная буква «С» удостоверяет, что персонал будет предохранен от влияния неблагоприятных факторов, а именно поражения током, если будет воздействие на оболочку ручным слесарным инструментом.
Вторая буква разметки категории защиты после цифр отображает вспомогательную информацию.
- «H» — высоковольтное оборудование,
- «M» — испытание производилось при движении,
- «S» — испытание производилось при стационарном (неподвижном) состоянии.
«M» и «S» обычно применяют для оборудования с подвижными элементами.
Образцы разметок степени защиты c дополнительной или (и) вспомогательной буквами — IP 20С, IP 67S, IP 55DS.
Дополнительно взамен цифр бывают символы «X». Такой символ обозначает, что защищенность от посторонних предметов или воды не нормируется для этих составляющих электротехнического изделия. Примеры маркировки – IP X5, IP 1X, IP XX.
Помимо этого, на изделии бывает отмечена не одна, а сразу несколько степеней защиты. Множество степеней защиты отмечаются, если необходимо указать защиту одновременно от нескольких отрицательных воздействий, а последние соответсвуют разным степеням при классификации защит. К примеру, у изделия предусмотрена защита от воздействия малого потока воды и краткосрочного погружения в жидкость. При таких условиях может быть дана такая маркировка – IP 65 / IP 67.
Расшифровка
Чтобы понять, насколько хорош уровень защиты от пыли и влаги определенного устройства, нужно знать точную расшифровку понятий. Обе цифры стандарта важны:
- Первое значение определяет уровень защищенности от попадания пыли и твердых предметов;
- Второе значение определяет защищенность от проникновения в корпус влаги.
Чем выше значение (больше цифра), тем лучше уровень защиты. Характеристики меняются в зависимости от значения, давайте подробно изучим доступные варианты в таблицах.
| Степень | Размер твердого предмета, от которого защищено устройство | Защита от проникновения |
| – | Любые предметы могут проникать внутрь корпуса | |
| 1 | от 50 мм | Твердых объектов большого размера |
| 2 | от 12,5 мм | Объектов среднего размера |
| 3 | от 2,5 мм | Мелких вещей и изделий |
| 4 | от 1 мм | Очень маленьких объектов |
| 5 | Частично пылезащищенное | Мелких частиц и пыли. Небольшое количество пыли может попадать внутрь, но обеспечено надежное соприкосновение с человеком/инструментом |
| 6 | Пыленепроницаемое | Полная непроницаемость для пыли. Надежное соприкосновение с человеком, проводниками, инструментами |
Исходя из данных первой таблички, вы можете понять, что означает степень защиты IP68, каким является уровень защиты IP67:
- Пыль не проникает в корпус;
- Существует специальная оболочка для защиты от твердых предметов;
- Получить легкий доступ к внутренним составляющим не получится.
Чтобы окончательно понять, чем отличается IP67 от IP68, нужно изучить еще одну таблицу, в которую включен второй показатель.
| Степень | Воздействие водой и влагой, от которых защищается смартфон | Защита от проникновения |
| – | Отсутствует, влага проникает внутрь корпуса | |
| 1 | Вертикальные капли | Воды, капающей вертикально. Такое попадание не нарушает работу устройства |
| 2 | Капли под углом 15 градусов | Дождя или брызг воды, падающих вертикально или под углом до 15 градусов |
| 3 | Капли под углом 60 градусов | Дождя или брызг воды, падающих вертикально или под углом до 15 градусов |
| 4 | Брызги | Брызг, которые падают под любым углом |
| 5 | Струи | Струй воды (любой угол) |
| 6 | Морские волны | Сильных водяных струй и морской влаги |
| 7 | Короткое погружение на глубину до метра | При кратковременном погружении в жидкость. Постоянная работа не предполагается |
| 8 | Погружение на глубину более метра длительностью до получаса | При кратковременном погружении устройство может работать до 30 минут |
| 9 | Вода с высокой температурой | При высокотемпературной мойке под давлением |

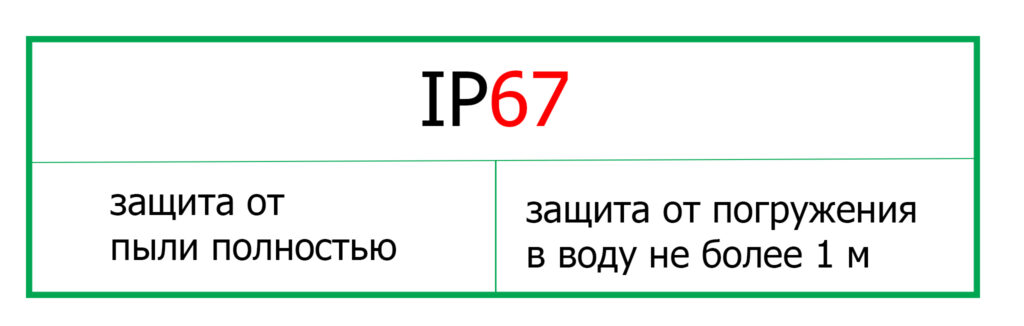

На основании данных второй таблицы приведем расшифровку степени защиты IP67 от влаги:
- Устройство выдержит полное погружение в воду;
- Максимальная степень погружения – до метра;
- Длительность нахождения в воде небольшая – несколько минут.

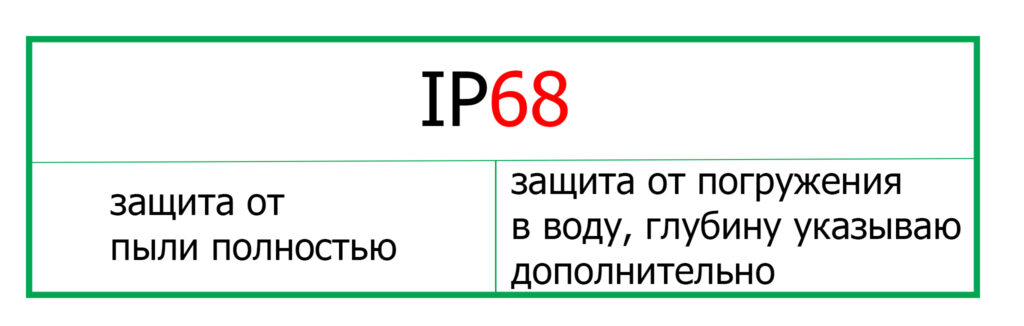

Защита от воды IP67 ниже, чем у следующей степени, отмеченной цифрой восемь. Стандарт защиты IP68 от пыли и воды предполагает такие возможности:
- Аппарат можно погружать на глубину, превышающую метр;
- Время работы устройства в воде – около получаса.
На основании приведенных выше данных можно сделать однозначный вывод – обязательно обращайте внимание на обе цифры, идущие после обозначения стандарта. А вот как определить, что лучше – IP67 или IP68?
- Основывайтесь на своих потребностях и желаниях;
- Если вы можете попасть в экстремальную ситуацию, любите соответствующие виды спорта и отдыха – выбирайте повышенные степени.
Не забывайте о существующих инструкциях, которыми изделия снабжает производитель – там указывается подробная информация, которая необходима пользователю.
Достоинства и недостатки кода степени защиты IP
Достоинства степени защиты IP (Ingress Protection Code):
- Защита от внешних воздействий: IP-код определяет уровень защиты от внешних воздействий, таких как пыль, влажность или вода;
- Улучшение надежности: IP-код позволяет точно подобрать оборудование, стандартизируя его устойчивость к внешним условиям;
- Удобство выбора: IP-код предоставляет стандартизированный метод для оценки уровня защиты, что позволяет легко выбрать нужное оборудование;
- Легкость использования: IP-код представлен в виде двух цифр, которые можно легко понять и использовать для оценки уровня защиты;
- Универсальность: IP-код применим к различным типам оборудования и может быть использован во всем мире;
- Улучшение безопасности: IP-код помогает определить, какое оборудование может использоваться в определенных условиях или при определенных условиях эксплуатации.
Недостатки IP-кода:
- Ограничение уровня защиты: IP-код определяет максимальный уровень защиты, но не гарантирует его на 100%;
- Возможность неправильной оценки: без подробных знаний о IP-коде, пользователь может делать неправильные выводы об уровне защиты;
- Отсутствие учета других факторов: IP-код не учитывает другие факторы, такие как температура, вибрация или давление, которые также могут влиять на работоспособность оборудования и устройств;
- Высокая цена: оборудование с высоким уровнем защиты, оцененным по IP-коду, может быть дороже, чем оборудование с низким уровнем защиты;
- Отсутствие гарантий: IP-код представляет только оценку уровня защиты, а не гарантию того, что оборудование не повредится при использовании в неблагоприятных условиях;
- Возможные искажения: IP-код может быть искажен в результате нестандартных условий эксплуатации или при использовании нестандартных методов установки или монтажа.
Выводы
IP-код предоставляет полезный инструмент для оценки уровня защиты оборудования, но следует учитывать его ограничения и другие факторы, которые могут влиять на работу оборудования.
В целом, использование IP-кода может предоставить важную информацию о степени защиты оборудования от внешних факторов, таких как пыль, влага, вода или другие внешние воздействия. Однако, следует иметь в виду, что IP-код не является гарантией защиты оборудования, и может быть искажен в случае нестандартных условий эксплуатации или при использовании нестандартных методов установки или монтажа.
Поэтому, важно не только опираться на IP-код, но также учитывать другие факторы, такие как спецификации производителя, условия эксплуатации, методы установки и монтажа, перед принятием решения о выборе оборудования для конкретных задач
Что обозначают цифры в IP67
Классификация по степеням включает различные символы. Чем выше показатель, тем качественнее товар и выше его пылеводонепроницаемость. Все характеристики, отраженные в цифровом коде, можно увидеть в специальных таблицах. Ими чаще пользуются специалисты, но во времена интернета доступ к таким данным не ограничен.
Первая цифра
Первой цифрой определяется прочность, которую может обеспечить оболочка:
- при доступе человека к опасным частям;
- самому оборудованию, находящемуся под оболочкой.
Обозначения первой цифры кода и описание значения можно увидеть в таблице 1:
Клетка Фарадея своими руками
| Код (первая цифра) | Уровень защиты человека и надежность от воздействия посторонних предметов |
| – без защиты | |
| 1 | – не защищено от сознательного действия |
| 2 | – не доступно для пальцев рук |
| 3 | – код для электроинструментов, куда могут попасть посторонние предметы (твердые) размером более 2,5 мм |
| 4 | – означает провода, болты, гвозди и другие объекты размером более 1 мм |
| 5 | – при незначительном попадании пыли оборудование не выйдет из строя, – надежно от воздействия контактов |
| 6 | – пыленепроницаемость оболочки, – максимальная надежность от контакта |
Вторая цифра
Вторая цифра показывает надежность от проникновения влаги и ее вредного воздействия на работоспособность оборудования. Характеристика второй цифры кода расшифровывается по таблице 2:
| Код (вторая цифра) | Уровень защиты от влажности |
| – ненадежный | |
| 1 | – безопасно от вертикально капающей воды |
| 2 | – вертикально поступающая жидкость не нарушит функциональность при отклонении устройства на 15° |
| 3 | – защищено от дождя, а также дождевых капель и брызг, падающих под углом до 60° по вертикали |
| 4 | – защищено от брызг, поступающих в любом направлении к устройству |
| 5 | – надежно от водяных струй, льющихся с любого направления |
| 6 | – возможность пребывания в морской воде и под сильными водяными потоками |
| 7 | – устройство влагозащищенное, водонепроницаемость обеспечена при кратковременности погружения на глубину до 1 м |
| 8 | – полная водонепроницаемость при нахождении в воде любое количество времени, – работоспособность в условиях попадания воды при постоянном давлении подводного режима |
Так для бытовой электророзетки указанный класс защиты обозначает «айпи» (значит, что розетка защищена от проникновения), с кодом 2 по первой таблице и кодом 2 по второй (IP22) – устройство защищено от проникновения внутрь руками, а также не подвержено попаданию вертикально льющейся воды. А кодом IP67 маркируются влагозащищенные и пыленепроницаемые приборы.
Как самостоятельно сделать простую ТВ антенну? Как установить и настроить спутниковую антенну самостоятельно? Как правильно выбрать аккумулятор для автомобиля? Что означает селективность в электрике, виды селективной защиты Что такое конденсатор, где применяется и для чего нужен Сколько ватт в киловатте? Определение ёмкости последовательно или параллельно соединённых конденсаторов — формула Что такое инфракрасный плёночный теплый пол? Vadim Kampel июль 2016. 6408 Как это работает?ГаджетыСмартфонТехникаТехнологии » class=»question__header-menu»> Ответить Ответить Комментировать Подписаться 2 ответа Maxim Chappie 3 года назад Бот самоучка
Если производитель телефона не врет, указывая степень зашиты оболочки от проникновения — IP68, то да, можно. Цифра 6 означает полную пыленепроницаемость, а цифра 8 то, что устройство переносит погружение в жидкость и будет продолжая работать. К слову, подобное обозначение применяется, например, в силовых разъемах и означает его полную герметичность и способность сохранять работоспособность в экстремальных условиях.
ДРУГИЕ ОТВЕТЫ АВТОРА За что уважать старших?Почему трёхцветные котята всегда женского пола?Правда ли, что голуби — это «летающие крысы»? 2 » class=»answer__menu»> Alila Max 3 года назад Пользователь TheQuestion
У меня S7, погружался в бассейн с морской водой.Единственное звук стал приглушенным. Где-то 6 часов спустя динамики высохли и звук стал норм.
1 » class=»answer__menu»> Ответить Рейтинг вопросов за день 1 Какие у диких волков есть принципиальные отличия от домашних собак по внутреннему строению? Какие органы подверглись изменению в процессе эволюции и одомашнивания волков? 2 Какие ошибки с точки зрения архитектуры и здравого смысла допущены в строении тела человека? 3 Почему исчезновение наглядности в физическом исследовании порождает не только научно-теоретические, но и философские проблемы? Как эта проблема решается методологически? 4 Какие анекдоты про студентов вы знаете? 5 Сколько людей испарилось при взрыве ядерной бомбы в Хиросиме, оставив только тень на камнях?
Класc защиты IP

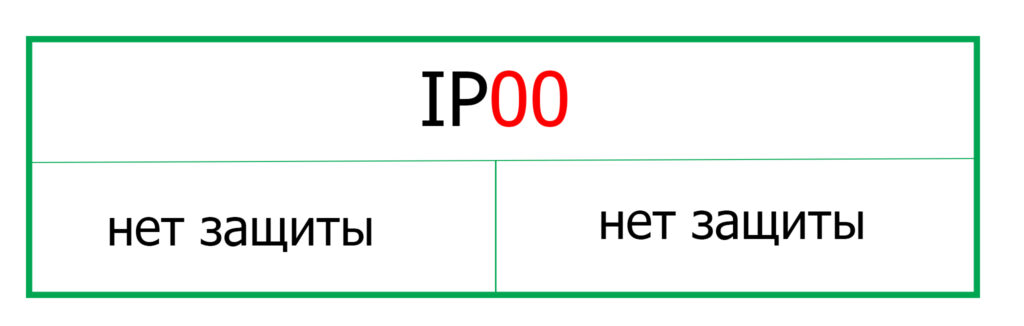

Класс защиты IP 00 – у данного устройства полностью отсутствует как-либо защита, от пыли и влаги. Можно сказать, что данное техническое средство не защищено.
Класс защиты IP 10 — защита от воды отсутствует, защита от частит больше 50 мм

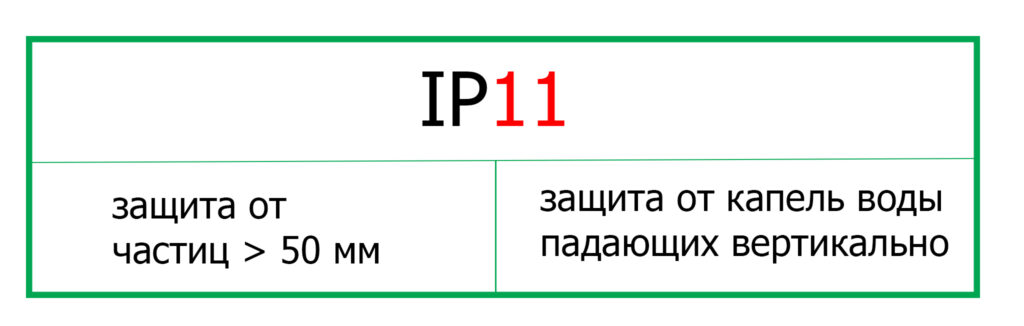

Класс защиты IP 11 – защита от капель воды, падающих вертикально, защита от частиц больше 50 мм

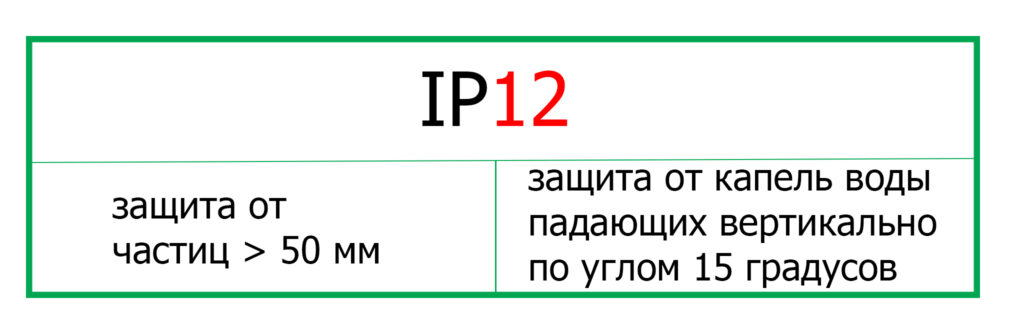

Класс защиты IP 12 — защита от кабеля воды падающих вертикально, но не больше, чем под углом 15 градусов, защита от частиц больше 50 мм.

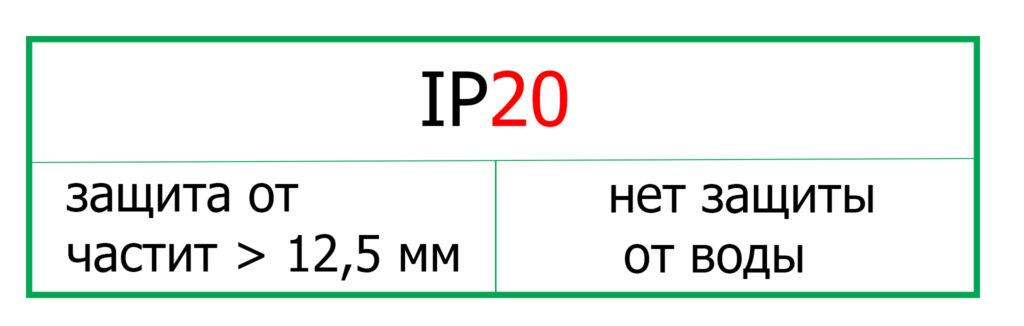

Класс защиты IP 20 это устройство, которое не защищено от попадания воды и попаданием частиц менее 12,5 мм. Можно сказать, что данное техническое устройство практически не защищено. Его можно использовать мало пыльном сухом помещении.

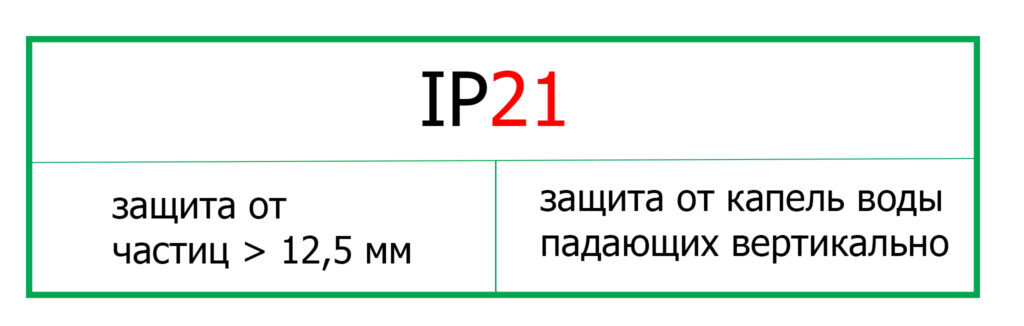

Класс защиты IP 21 – защита от капель воды, падающих вертикально, защита от частиц твердых тел больше 12,5 мм
Класс защиты IP 22 — защита от капель воды, падающих вертикально, но не больше, чем под углом 15 градусов, защита от частиц твердых тел больше 12,5 мм

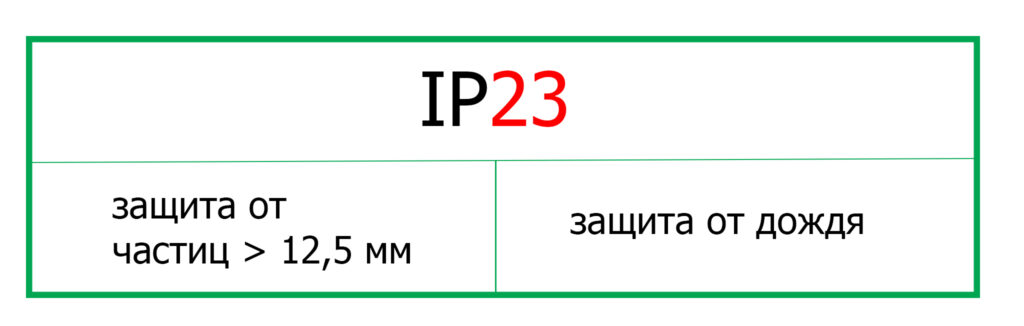

Класс защиты IP 23 — защита от дождя, защита от частиц твердых тел больше 12,5 мм

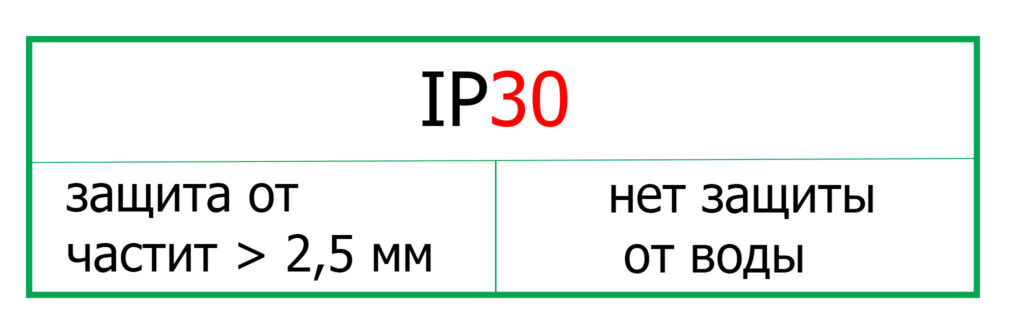

Класс защиты IP 30 – защиты от воды нет, защита от частиц твердых тел больше 2,5 мм

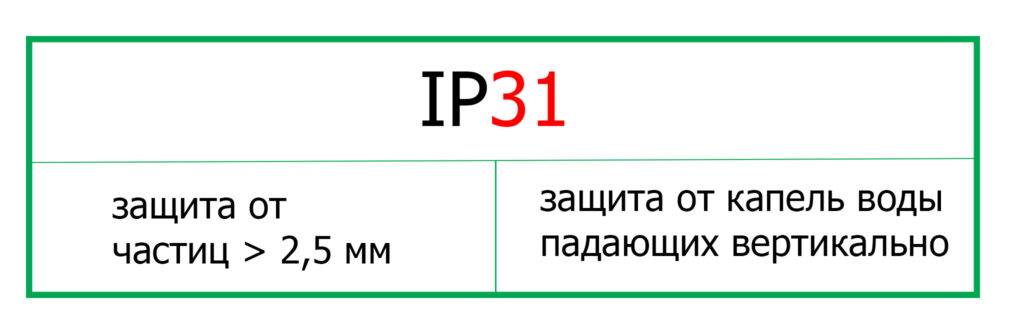

Класс защиты IP 31— защита от капель воды, падающих вертикально, защита от частиц твердых тел больше 2,5 мм

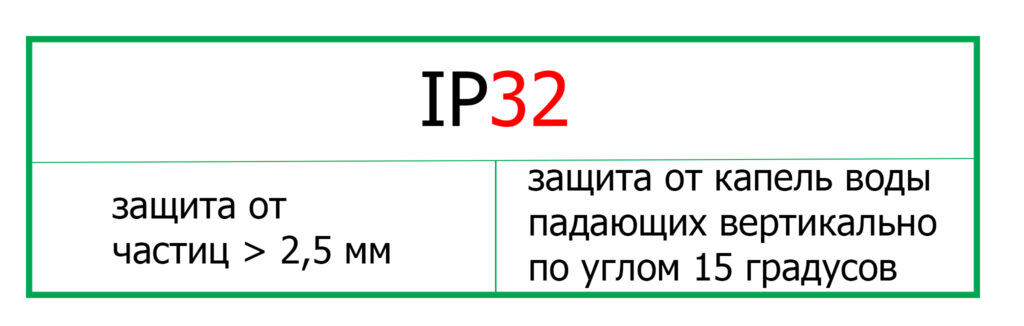

Класс защиты IP 32 — защита от капель воды, падающих вертикально, но не больше, чем под углом 15 градусов, защита от частиц твердых тел больше 2,5 мм

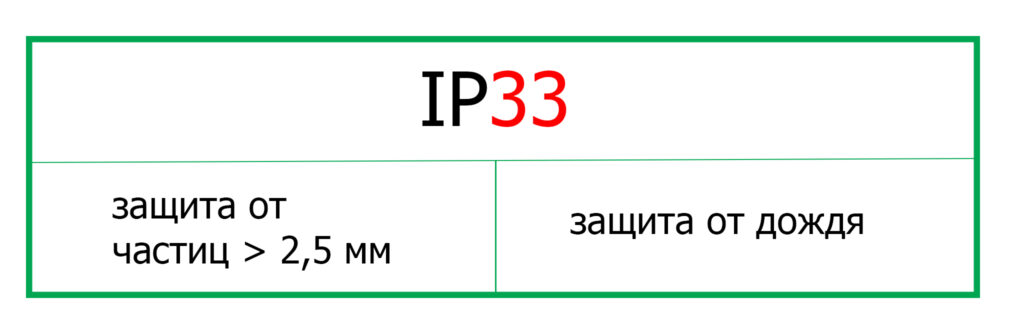

Класс защиты IP 33 — защита от дождя, защита от частиц твердых тел больше 2,5 мм

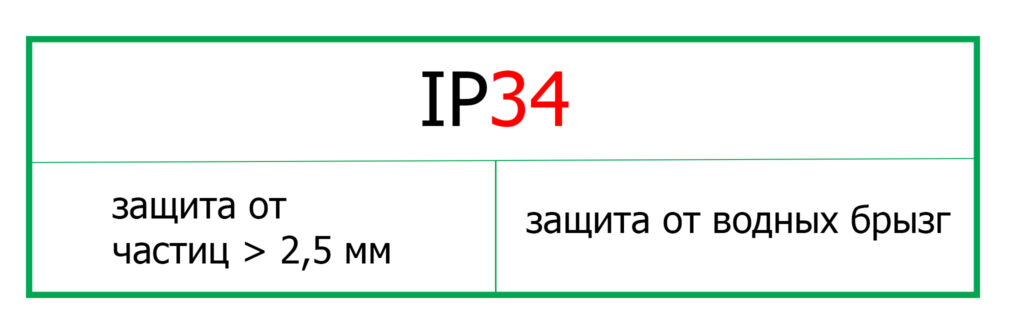

Класс защиты IP 34 — защита от водных брызг, защита от частиц твердых тел больше 2,5 мм
Класс защиты IP 40 — защиты от воды нет, защита от частиц твердых тел больше 1 мм

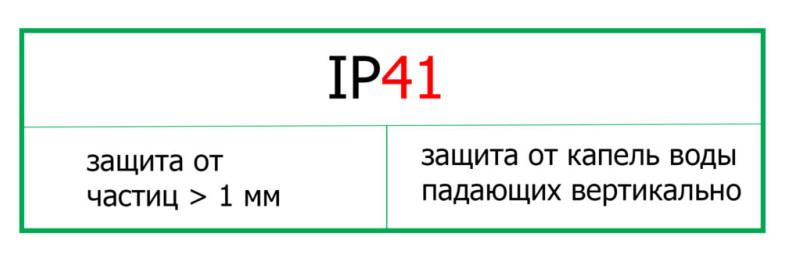

Класс защиты IP 41 — защита от капель воды, падающих вертикально, защита от частиц твердых тел больше 1 мм

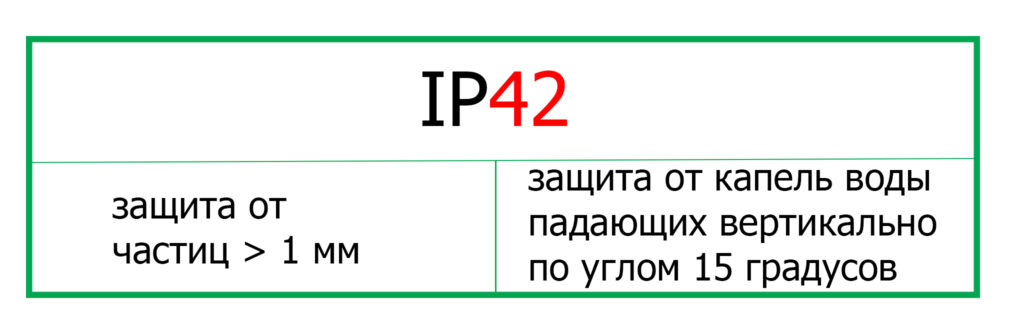

Класс защиты IP 42 — защита от капель воды, падающих вертикально, но не больше, чем под углом 15 градусов, защита от частиц твердых тел больше 1 мм
Класс защиты IP 43 — защита от дождя, защита от частиц твердых тел больше 1 мм
Класс защиты IP 44 — защита от водных брызг, защита от частиц твердых тел больше 1 мм

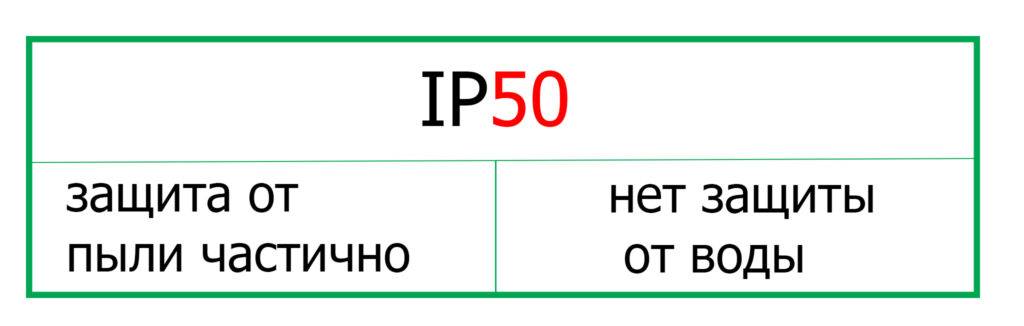

Класс защиты IP 50 — защита от водных отсутствует, защита от пыли частично

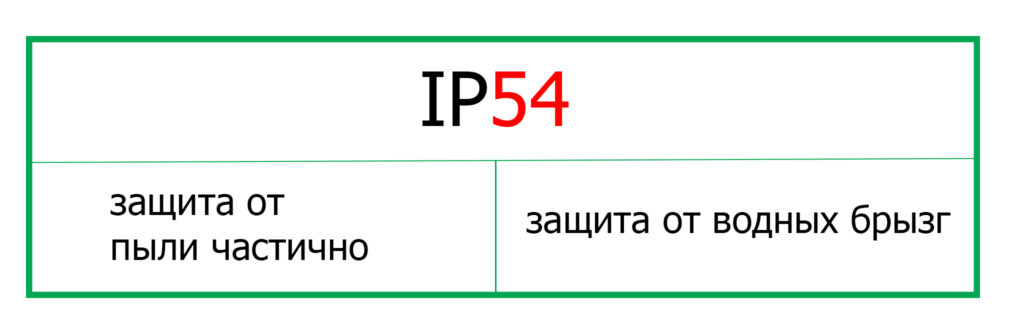

Класс защиты IP 54 — защита от водных брызг, защита от пыли частично
Класс защиты IP 55 — защита от водных брызг по давлением, защита от пыли частично
Класс защиты IP 60 — защита от водных нет по давлением, защита от пыли полностью.

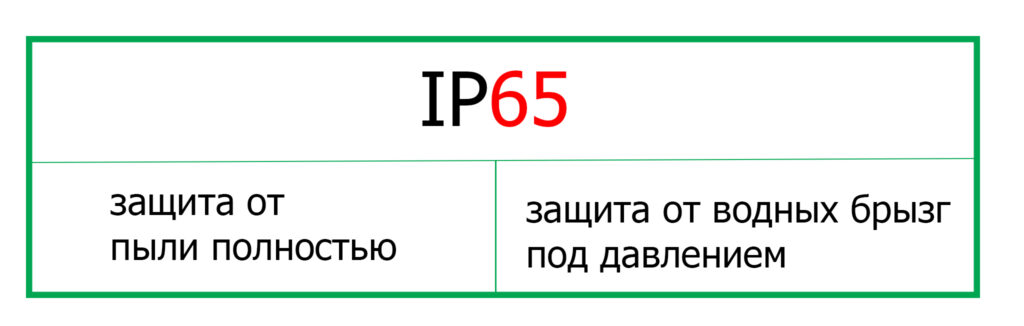

Класс защиты IP 65 — защита от водных брызг по давлением, защита от пыли полностью.

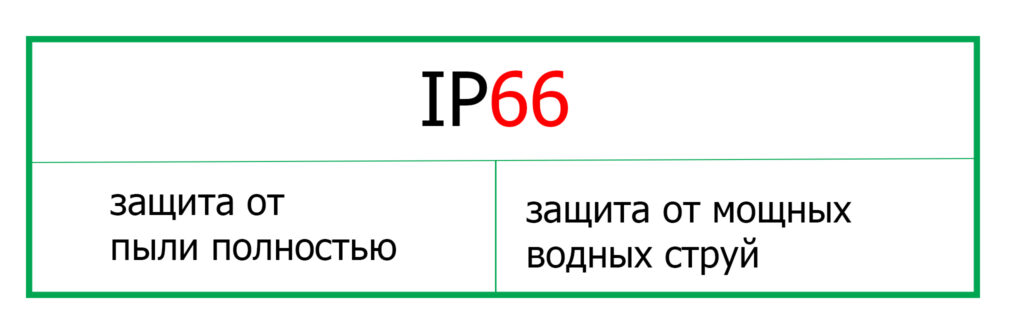

Класс защиты IP 66 — защита от мощных струй воды, защита от пыли полностью.
Класс защиты IP 67 — защита от погружения в воду, защита от пыли полностью.
Класс защиты IP 68 — защита от затопления, глубина указывается отдельно, защита от пыли полностью.
Подведем итог
Как бы то ни было, не существует глобального метода испытания, и условия использования в реальном мире для каждого гаджета отличаются. Например, умные часы Garmin Forerunner 735XT имеют рейтинг сопротивления воды 5 АТМ, но производитель отмечает, что их возможно не снимать в душе и ванной. С другой стороны, рекомендация Fitbit гласит, что пользователям спортивного браслета Surge необходимо снять его перед плаванием, хотя он и имеет рейтинг 5 АТМ.
p, blockquote 11,0,0,0,0 —>
Даже в том случае, если отметка 3 АТМ позволяет устройствам погружаться на установленную глубину, она имеет измерения в статическом давлении. Водяной натиск имеет свойство внезапно меняться, к примеру, когда ваша рука двигается во время плавания. В то время как вы можете находиться на глубине всего лишь в 3 м, созданное вашей рукой давление может быть приравнено к 20 м давления воды.
