Конструкции пускорегулирующих модулей
Конструкции промышленных и бытовых люминесцентных осветительных приборов, как правило, оснащаются модулями ЭПРА. Аббревиатура читается вполне доходчиво – электронный пускорегулирующий аппарат.
Электромагнитное устройство старого образца
Рассматривая конструкцию этого устройства из серии электромагнитной классики, сразу можно отметить явный недостаток – громоздкость модуля.
Правда, конструкторы всегда стремились минимизировать габаритные размеры ЭМПРА. В какой-то степени это удалось, судя по современным модификациям уже в виде ЭПРА.
Набор функциональных элементов электромагнитного пускорегулирующего устройства. Его составными частями, как видно, являются всего два компонента – дроссель (так называемый балласт) и стартер (схема формирования разряда)
Громоздкость электромагнитной конструкции обусловлена внедрением в схему крупногабаритного дросселя – обязательного элемента, предназначенного сглаживать сетевое напряжение и выступать в качестве балласта.
Помимо дросселя, в состав схемы ЭМПРА входят стартеры (один или два). Очевидна зависимость качества их работы и долговечности лампы, т. к. дефект стартера вызывает фальшивый старт, что означает перегрузку по току на нитях накала.
Так выглядит один из конструктивных вариантов стартера пускорегулирующего электромагнитного модуля люминесцентных ламп. Существует масса других конструкций, где отмечается разница в размерах, материалах корпуса
Наряду с ненадежностью стартерного пуска, люминесцентные лампы страдают от эффекта стробирования. Проявляется он в виде мерцания с определенной частотой, близкой к 50 Гц.
Наконец, пускорегулирующий аппарат обеспечивает значительные энергетические потери, то есть в целом снижает КПД ламп люминесцентного типа.
Усовершенствование конструкции до ЭПРА
Начиная с 1990 годов, схемы люминесцентных ламп все чаще стали дополнять усовершенствованной конструкцией пускорегулирующего модуля.
Основу модернизированного модуля составили полупроводниковые электронные элементы. Соответственно, уменьшились габариты устройства, а качество работы отмечается на более высоком уровне.
Результат модификации электромагнитных регуляторов – электронные полупроводниковые устройства запуска и регулировки свечения люминесцентных ламп. С технической точки зрения, отличаются более высокими эксплуатационными показателями
Внедрение полупроводниковых ЭПРА привело практически к полному исключению недостатков, какие присутствовали в схемах аппаратов устаревшего формата.
Электронные модули показывают качественную стабильную работу и увеличивают долговечность люминесцентных светильников.
Более высокий КПД, плавное регулирование яркости, повышенный коэффициент мощности – все это преимущественные показатели новых модулей ЭПРА.
Технические характеристики и маркировка ламп
Чтобы понимать свойства люминесцентной лампы нужно знать ее технические характеристики. К ним относят следующие эксплуатационные показатели:
- потребляемая мощность (Вт);
- рабочее напряжение (В);
- срок службы;
- тип цоколя;
- цветовая температура (К);
- качество цветопередачи (обозначается Ra).
Стандартный диапазон мощностей осветительных устройств – от 18 до 80 Вт. Их КПД варьируется в пределах от 45% до 75%. При этом во включенном состоянии выделение тепла лампами невысокое. Их световая эффективность – 80 Лм/Вт
В странах СНГ для осветительных линий принято напряжение переменного тока 220 В. В Японии, США и ряде других стран нормой являются 110 В.
Время эксплуатации прибора зависит от его типа. Так модификация Т8 рассчитана на 9000-13000 часов службы, а Т5 – уже на 20000 часов.
Следует учитывать, что для люминесцентных приборов оптимальным для работы является диапазон температур окружающей среды от +5 до +25 градусов по Цельсию. Допустимо их эксплуатировать при температурном режиме от +5 до +55 °С. Только у модификаций с амальгамным покрытием максимальная температура составляет +60 °С.
Цветовую температуру, зависящую от толщины слоя люминофора, указывают в градусах Кельвина. Она определяет степень схожести между свечением лампочки и естественным освещением, то есть влияет на восприятие цвета предметов. Цветовую температуру условно можно разделить на 4 диапазона:
- 2700-3200 К – теплый белый свет. Подходит для жилья. 2700 К сопоставимо с лампой накаливания.
- 3300-3700 – нейтральный белый. Можно пользоваться и дома и в офисе.
- 4000-4500 К – холодный белый. Используют в общественных и рабочих помещениях.
- 6000-6500 К – дневной белый. Подходящий вариант для улиц.
Цветопередача показывает способность искусственного источника света (по сравнению с естественным освещением) передавать цветовые характеристики освещаемых объектов. Диапазон значений данного параметра 1÷100: чем выше, тем лучше.
На коробках с лампами или на их индивидуальных упаковках указаны сведения о производителе, рассмотренные выше технические характеристики. Выделяют два вида маркировки: российскую, международную.
Российская маркировка
Согласно ГОСТу 6825-91 («Лампы люминесцентные трубчатые для общего освещения») производители маркируют свою продукцию 4 либо 5 буквами и цифрами. Расшифровка буквенно-цифровой маркировки приведена далее.
| Позиция в маркировке | Обозначение | Описание |
| 1 | Л | люминесцентная |
| 2 — цвета излучения | Д | дневной |
| ХБ | холодно-белый | |
| Б | белый | |
| ТБ | тепло-белый | |
| Е, ХЕ | естественно-белый, холодный естественный | |
| К | красный | |
| Ж | желтый | |
| З | зеленый | |
| Г | голубой | |
| С | синий | |
| Р | розовый | |
| ГР | лиловый | |
| УФ | ультрафиолетовый | |
| ДБ | УФ типа С | |
| СР | синие рефлекторные | |
| 3 | Ц или ЦЦ | наличие этой позиции указывает на улучшенное (соответственно хорошее или отличное) качество цветопередачи |
| 4 — особенности конструкции и формы | Р | рефлекторная |
| У | U-образная | |
| А | амальгамная | |
| К | кольцевая | |
| Б | быстрого пуска | |
| 5 | цифра | мощность |
Получается, что под российской маркировкой ЛДЦК-80 следует понимать люминесцентную дневную лампу с хорошей цветопередачей, кольцевой формы, мощностью 80 Вт.
Пример российской маркировки ламп
Цветовая температура обозначается на упаковке числом со знаком «К», например, 2700 К. На этикетках также указываются параметры колбы: длина, форма, диаметр.
Международная система маркировки
В международной системе для обозначения цветопередачи и цветовой температуры используется код, состоящий из трех цифр. Первая из них показывает индекс цветопередачи (его умножают на 10). Две остальные цифры указывают на величину цветовой температуры (их нужно умножать на 100).
Производители используют такие кода: 530, 640 (740), 765, 827, 830, 840, 865, 880, 930, 940, 954 (965). Так маркировкой L 18W/865 обозначается люминесцентная лампа 18 Вт мощностью, цветопередача которой 80, а цветовая температура – 6500 К.
Образец международной маркировки
Следует обратить внимание, что зарубежные компании могут использовать также индивидуальную маркировку на упаковках своей продукции. Образец такого маркирования представлен на изображении ниже
Российские и международные производители выпускают люминесцентную продукцию с разнообразным набором технических параметров. Выбрать подходящую лампу для светильника поможет понимание маркировки изделий.
Схема устройства
Начнем с того, что люминесцентные лампы – это газоразрядные источники света, которые работают по следующей технологии. В стеклянной колбе находятся пары ртути, в которые подается электрический разряд. Он-то и образует ультрафиолетовое свечение. На саму колбу изнутри нанесен слой люминофора, который преобразует ультрафиолетовые лучи в видимый глазами свет. Внутри лампы всегда находится отрицательное сопротивление, вот почему они не могут работать от сети в 220 вольт.
Но тут необходимо выполнить два основных условия:
- Разогреть две нитки накала.
- Создать большое напряжение до 600 вольт.

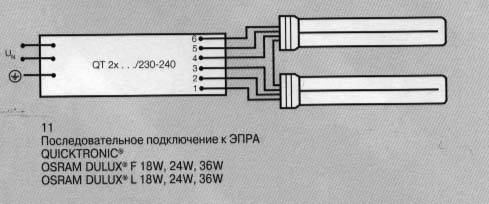

Теперь сама схема ЭПРА.
Начнем с того, что люминесцентные лампы, к примеру, ЛВО 4×18, со старым блоком всегда мерцали и издавали неприятный шум. Чтобы этого избежать, необходимо подать на нее ток частотой колебания более 20 кГц. Для этого придется повысить коэффициент мощности источника света. Поэтому реактивный ток должен возвращаться в специальный накопитель промежуточного типа, а не в сеть. Кстати, накопитель с сетью никак не связан, но именно он питает лампу, если случиться сетевой переход напряжения через ноль.
Как работает
Итак, сетевое напряжение в 220 вольт (оно переменное) преобразуется в постоянное с показателем 260-270 вольт. Сглаживание производится с помощью электролитического конденсатора С1.
После чего постоянное напряжение необходимо перевести в высокочастотное напряжение до 38 кГц. За это отвечает полумостовой преобразователь двухтактного типа. В состав последнего входят два активных элемента, которые собой представляют два высоковольтных транзистора (биполярных). Их обычно называют ключами. Именно возможность перевода постоянного напряжения в высокочастотное дает возможность уменьшить габариты ЭПРА.
Электронный пускорегулирующий аппарат
В схеме устройства (балласта) также присутствует трансформатор. Он является одновременно и управляющим элементом преобразователя, и нагрузкой для него. Этот трансформатор имеет три обмотки:
- Одна из них рабочая, в которой всего лишь два витка. Через нее происходит нагрузка на цепь.
- Две – управляющие. В каждой по четыре витка.
Особую роль во всей этой электрической схеме играет динистор симметричного типа. В схеме он обозначен, как DB3. Так вот этот элемент отвечает за запуск преобразователя. Как только напряжение в соединениях его подключения превышает допустимый порог, он открывается и подает импульс на транзистор. После чего происходит запуск преобразователя в целом.
Далее происходит следующее:
- С управляющих обмоток трансформатора импульсы поступают на транзисторные ключи. Эти импульсы являются противофазными. Кстати, открытие ключей вызывает наводку на двух обмотках и на рабочей тоже.
- Переменное напряжение с рабочей обмотки подается на люминесцентную лампу через последовательно установленные элементы: первая и вторая нить накала.
Обратите внимание, что на конденсаторе С5 будет происходить самое большое падение напряжения. Именно этот элемент и зажигает люминесцентную лампу. То есть, получается так, что максимальная сила тока разогревает две нити накала, а напряжение на конденсаторе С5 (оно большое) зажигает источник света
То есть, получается так, что максимальная сила тока разогревает две нити накала, а напряжение на конденсаторе С5 (оно большое) зажигает источник света.
Как утилизируют люминесцентные лампы
Внутри колб люминесцентных ламп находится ртуть. Это вещество по ядовитости относится к первому классу опасности.
Содержание ртути в лампе находится в пределах 1÷70 мг (доходит до 1 г). Но даже такой дозы достаточно, чтобы при повреждении колбы нанести вред здоровью человека и другим живым организмам. При регулярном воздействии ядовитых паров ртути происходит ее накапливание в теле, что вызывает развитие различных заболеваний.
Законодательная база
По этой причине в законодательной области разработаны правила обращения и утилизации электронного и электротехнического оборудования, содержащего ртуть:
- на территории Европейского Союза с 2006 года действует Директива RoHS;
- в России – правительственное постановление от 3.09.2010 №681, классификация операций сектора государственного управления (КОСГУ 2020 года подстатьи 225, 226, 244), общероссийский классификатор продукции (ОКПД), ГОСТы (например, 6825-91 – «Лампы трубчатые для общего освещения») и другие нормативные акты.
По закону утилизацию и вывоз ртутьсодержащего оборудования могут выполнять только фирмы, у которых есть на это лицензия. Частные предприниматели и предприятия обязаны делать паспорта на ядовитые отходы и сдавать их на переработку.
Предварительно они должны заключить договор (на 1 год) с утилизирующей фирмой и дать заявку на переработку. При этом стоимость утилизации зависит от вида ламп, а периодичность вывоза отходов устанавливается по договоренности с каждой обслуживаемой организацией отдельно.
Храниться рабочие и отработавшие ртутьсодержащие светильники должны в специально оборудованных складских помещениях с хорошей вентиляцией. Предприятия и предприниматели должны вести журнал хранения, эксплуатации, переработки и замены люминесцентных ламп.
Методы утилизации
На территории РФ широкое распространение получил термовакуумный метод утилизации. Порядок переработки при этом следующий:
- собранные лампочки дробятся прессом;
- раздробленный материал помещают в камеру с большой температурой;
- образующийся при нагреве газ собирается в вакуумной ловушке.
При аналогичном методе на испаряющийся газ воздействуют жидким азотом. Это вызывает затвердение ртути и упрощает ее сбор.
На практике применяется также способ утилизации с помощью химических реагентов. Ими обрабатывают раздробленные светильники. В результате реакции с ртутью образуются устойчивые соединения. Они гораздо безопаснее.
Полученную ртуть используют повторно. Выделенный люминофор отправляют для захоронения на полигонах.
Процесс утилизации люминесцентных ламп
В некоторых городах есть целые полигоны, где утилизируют токсические вещества. В Москве, например, ртутьсодержащие лампочки, используемые в быту, можно бесплатно сдавать в районные отделения ЖЭКов. По всей стране вышедшие из строя лампы принимают в магазинах IKEA, и других специализированных точках продаж.
Согласно статистике только около 10 % лампочек перерабатывают по правилам, а 90 % утилизируют без их соблюдения. Утилизация вредных отходов является актуальной проблемой сегодняшнего дня из-за ухудшения экологии. В этом деле важна привычка и ответственное отношение к себе и окружающей природе.
По своим техническим характеристикам люминесцентные лампы превосходят лампочки накаливания. Их энергосберегающие показатели и разнообразие вызвали широкое использование таких светильников в общественных и в бытовых условиях.
Сравнительно простое устройство и понятный принцип работы делают возможным при минимальных навыках и знаниях обслуживать эти устройства. Понимание маркировки позволяет самостоятельно заменять вышедший из строя элемент схемы аналогичным по характеристикам. Но постоянно следует помнить и соблюдать технику безопасности.
Как работает люминесцентный светильник
В момент подключения схемы к электрической цепи все напряжение подается на . В нормальном положении электроды находятся в разомкнутом положении. На электродах стартера начинает возникать тлеющий разряд. По цепи проходит ток небольшой величины (30-50 мА).
Этого тока достаточно для нагрева электродов. При достижении определенной температуры они начинают изгибаться и замыкают цепь. После того как контакты замкнуться тлеющий разряд прекращается.
Давайте по ходу рассмотрим из каких основных деталей состоит сам светильник.
При замыкании цепи (через электроды стартера) по ней начинает проходить ток, величина которого в 1,5 раза больше от номинального тока лампы. Величина тока ограничивается сопротивлением дросселя. Электроды лампы и стартера не могут выполнять эту функцию, так как первые имеют недостаточное сопротивление, а вторые находятся в замкнутом положении.
Нагрев электродов до 8000С происходит в течение 1-2 секунд. В результате повышения температуры происходит увеличение электронной эмиссии, что способствует упрощению процесса пробоя газового промежутка. Разряд в электродах стартера отсутствует и они постепенно остывают.
После остывания стартера электроды размыкаются, принимая исходное положение, и разрывают цепь. Разрыв цепи сопровождается появлением в дросселе ЭДС самоиндукции. Ее величина прямо пропорциональна индуктивности дросселя и скорости изменения величины тока при разрыве цепи.
Возникновение ЭДС самоиндукции является причиной создания повышенного напряжение величиной 800-1000 В, которое в виде импульса подается на лампу. Ее электроды предварительно разогреты и она готова к зажиганию. В этот момент происходит пробой и начинается свечение.
На стартер который подключен параллельно лампе теперь прикладывается напряжение, величина которого в два раза ниже напряжения сети. Оно не способно пробить неоновую лампочку, следовательно, ее зажигание больше не осуществляется. Весь цикл зажигания длится не более 10 секунд.
Как проверить стартер люминесцентной лампы
Данный вопрос очень часто возникает перед специалистами в процессе ремонта люминесцентных светильников. Хоть деталь и мелкая, но способна вызвать серьезные проблемы.
Выявить поломку стартера можно заменой его на исправный, если таковой имеется под рукой. А вот что делать в случаях, когда по близости больше нет светильников, а до ближайшего специализированного магазина не один километр пути? Как проверить стартер люминесцентной лампы в домашних условиях? Проверить работоспособность данного устройства можно по стандартной схеме.
Последовательно со стартером в сеть подключается обыкновенная лампа с нитью накаливания. Желательно, чтобы ее мощность не превышала 40 Вт.
Собрать такую схему не составит труда. Если стартер находится в исправном состоянии, то лампа будет гореть и периодически на мгновение гаснуть. Этот процесс будет сопровождаться характерными щелчками, которые свидетельствуют о работе контактов. Если лампочка не горит или светится постоянно (без моргания), то можно констатировать поломку стартера.
Таким вот нехитрым способом можно проверить стартер для люминесцентных ламп. Хотя, по правде сказать, я еще не видел, чтобы на производстве их где либо проверяли. Это наверное связано с их незначительной стоимостью. Обычно бывает как, если лампа не работает или начинает мигать просто меняют стартер на новый, получилось устранить причину хорошо, нет значить проблема в другом.
Почему мигает люминесцентная лампа
Дорогие друзья Вы наверное замечали что светильники с люминесцентными лампами со временем начинают мигать. И связано это не с использованием выключателей с подсветкой которые являются причиной мигания энергосберегающих лампах .
В процессе эксплуатации светильников рабочее напряжение зажигания тлеющего разряда в стартере падает. Это является причиной того, что стартер будет срабатывать даже при горящей лампе. После размыкания электродов свечение восстанавливается. Человеческий глаз воспринимает это как процесс мигания. Подобное явление является причиной порчи лампы и выхода из строя дросселя в результате его перегрева.
Поэтому если вы замечаете постоянное мигание лампы необходимо заменить стартер на новый. В 90 % случаев именно он является причиной такого феномена.
При возникновении мигания необходимо как можно раньше произвести замену стартера, так как в таком режиме работы ресурс составляющих светильника уменьшатся и из строя могут выйти уже колба или дроссель.
Люминесцентные лампы сейчас на пике популярности. Их используют в больницах, школах, детских садах и прочих общественных учреждениях. У люминесцентных ламп масса преимуществ перед обычными лампами:
Как устроено приспособление?
Опционально стартер (пускатель) достаточно прост. Элемент представлен небольшой газоразрядной лампой, способной формировать при низком давлении газа и малом токе, тлеющий разряд.
Этот стеклянный малогабаритный баллон заполнен инертным газом – смесью гелия или неоном. В него впаяны подвижные и неподвижные электроды из металла.
Все электродные спирали лампочки оснащены двумя клеммными блоками. Одна из клемм каждого контакта задействована в цепи электромагнитного балласта. Остальные — подключены к катодам пускателя.
Расстояние между электродами пускателя не существенно, поэтому посредством напряжения сети его легко можно пробить. При этом образуется ток и нагреваются элементы, входящие в электроцепь с определенной долей сопротивления. Именно стартер и входит в число этих элементов.
Конструкции стартеров для люминесцентных ламп имеют практически идентичное устройство: 1 – дроссель; 2 – стеклянная колба; 3 – пары ртути; 4 – клеммы; 5 – электроды; 6 – корпус; 7 – биметаллический контакт; 8 – инертная газовая субстанция; 9 – вольфрамовые нити накала ЛДС; 10 – капля ртути; 11 – разряд дуги в колбе (+)
Колба размещена внутри корпуса из пластмассы или металла, выполняющего роль защитного кожуха. В некоторых образцах сверху крышки дополнительно есть специальное смотровое отверстие.
Самым востребованным материалом для производства блока считается пластик. Постоянное воздействие высоких температурных режимов позволяет выдержать специальный состав пропитки — люминофор.
Приспособления выпускаются с парой ножек, выполняющих роль контактов. Они изготовлены из разных видов металла.
В зависимости от типа конструкции электроды могут быть симметричными подвижными или асимметричными с одним подвижным элементом. Их выводы проходят через патрон лампы.
Параллельно электродам колбы подключен конденсатор, емкостью 0,003-0,1 мкф. Это важный элемент, снижающий уровень радиопомех и также участвующий в процессе загорания лампы
Обязательной деталью в устройстве является конденсатор, способный сглаживать экстратоки и в тоже время размыкать электроды прибора, осуществляя гашение дуги, возникающей между токоведущими элементами.
Без этого механизма есть большая вероятность спайки контактов при возникновении дуги, что существенно снижает срок эксплуатации пускателя.
В быту наиболее популярны образцы балластов с симметричной системой контактов и электросхемой пуска. Такие образцы меньше подвергаются влиянию падения напряжения в электрической сети
Правильная работа стартера обусловлена напряжением питающей сети. При снижении номинальных величин до 70-80%, люминесцентная лампа может не зажечься, т.к. не будет производиться достаточный нагрев электродов.
В процессе подбора нужного пускателя, учитывая конкретную модель лампы дневного света (люминесцентной или ЛЛ), необходимо дополнительно проанализировать технические характеристики каждого вида, а также определиться с производителем.

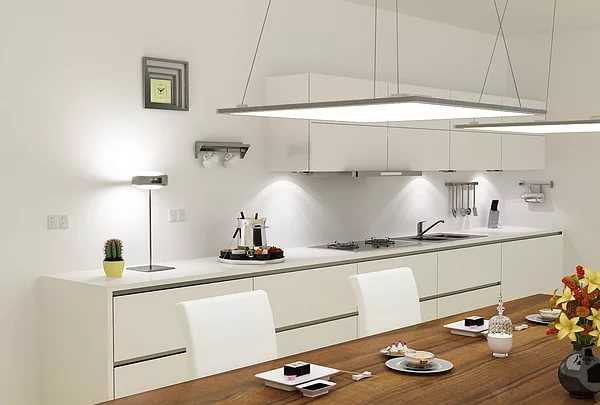

Особенности светильников с ЭПРА
ЭПРА для светодиодов имеют компактные размеры, монтировать их в конструкцию достаточно легко. С ними возможно конструировать различные вариации люминесцентной и светодиодной иллюминации. Их практичность прекрасно совмещается с воссозданием комфортабельного, разнообразного и уникального освещения в различных условиях и для различных площадей, где сама практичность выражается:
- в высоком энергосбережении;
- отсутствии мерцания;
- более эффективном КПД;
- более высоком коэффициенте показателя мощности;
- мгновенном старте включения света;
- отсутствии мерцания из-за перегорания диодов;
- низком показателе рабочей температуры;
- отсутствии шума люминесцентных ламп и светодиодов во время рабочего процесса;
- высоких показателях экономии денежных средств.
Электронный ПРА обеспечивает стабильную работу светодиодных светильников
Как сделать дроссель на лампу ДРЛ 250
Так как лампы высокого давления ДРЛ 250 имеют довольно долгий срок службы и высокую экономичность по сравнению с лампами накаливания, их с успехом применяют для освещения дачных участков, двора частного дома, а иногда даже гаражей внутри.
Они годами доказали свою надежность, качество освещения, и все это за небольшую сумму. Приобрести лампу ДРЛ 250 не составит особого труда. Она есть в продаже как специализированных магазинах, так и на рынках.
Проблему может составить дроссель, который входит в схему питания лампы. Так как он состоит из медной проволоки, стоимость его, даже бывшего в употреблении довольно высока. Поэтому в этой статье будет описано — как сделать дроссель для этой лампы из других часто встречающихся материалов. Например, из трех дросселей распространенных некогда светильников дневного света. Такие дроссели применялись в светильниках на лампы ЛД 40, соответственно дроссель у них был 40 Ватт. Также светильники на лампы ЛД 80 в которых дросселя рассчитаны на 80 Ватт. Для замены дросселя под лампу ДРЛ 250 ватт, вам понадобится два дросселя на 80 Ватт и один на 40 Ватт. Схемы их соединения можно видеть на рисунке.

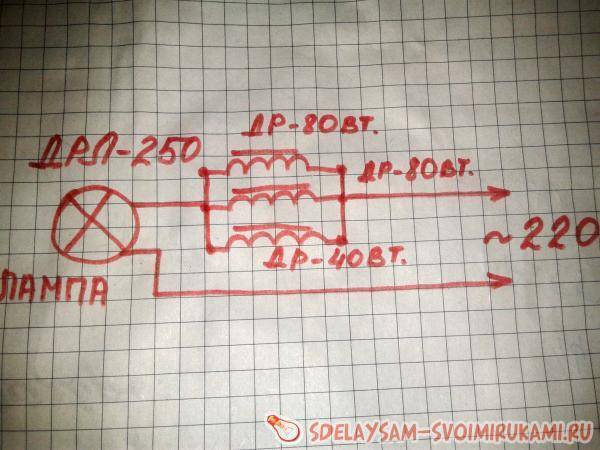

Здесь видно, что все дроссели соединяются в параллель, то есть соединенные в параллель дроссели образуют один общий балласт.
Один провод, идущий от розетки 220 соединяется с одним концом дросселей, а другой провод в розетке 220 идет прямо на лампу. Провод с выхода дросселей идет на второй контакт лампы. Вариант монтажа дросселей на корпусе светильника можно увидеть на фотографиях.

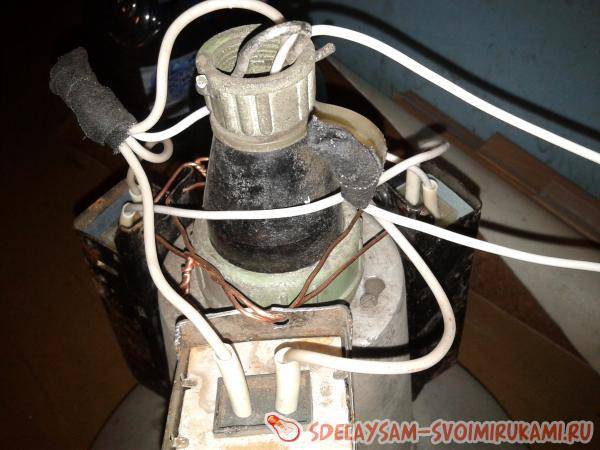

Здесь также видно как подключаются провода
Очень важно позаботиться, чтобы контакты на клеммах дросселей имели хорошее соединение, иначе они будут искрить и нагреваться. На фото можно видеть, как работает такой дроссель и запускает лампу ДРЛ 250

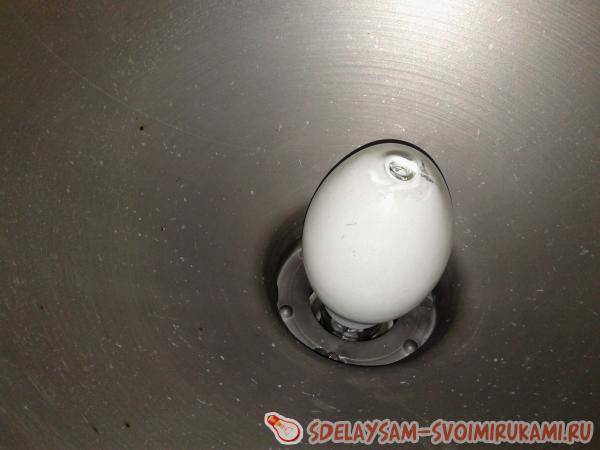

Такая конструкция была сделана и испытана, показавши хорошие результаты. Помимо монтажа дросселей на светильники, можно сделать отдельный ящик в котором они будут располагаться, а провода с него вывести на лампу. Такой вариант сборки обойдется гораздо дешевле покупки специального дросселя. Хотелось бы напомнить, что по правилам монтажа ламп ДРЛ, они должны находиться на высоте не менее трех метров. Так как считается, что они излучают достаточно много ультрафиолета, а это нежелательно для человеческой кожи. На этом все. Пробуйте, и у вас получиться.
https://l800.ru/zapusk-lamp-drl-bez-drosselja.html https://proosveschenie.ru/proizvodstvennye-pomeshheniya/pravilnoe-podklyuchenie-lampy-drl.html https://sdelaysam-svoimirukami.ru/2526-kak-sdelat-drossel-na-lampu-drl-250.html
Устройство стартеров и дросселей и принцип их работы
Стартер состоит из небольшой стеклянной колбы, заполненной газом. Колба размещается внутри металлического или пластикового корпуса. На нижней стороне стартера имеются два электрода, которые непосредственно вступают в контакт с проводами лампы во время работы. Сверху стартера иногда бывает окошко. Стартеры часто выходят из строя, но их очень легко заменить, потому что они съемные.
Дроссель представляет собой катушку в металлической оболочке. По мощности устанавливается такой же, как и сама лампа. Без дросселя лампа не будет работать. Дроссель поджигает находящиеся в лампе пары ртути и ограничивает подачу тока. Дроссель стабилизирует напряжение в сети, если оно выше номинального.
Принцип работы стартера и дросселя заключается в том, что один элемент (стартер) запускает в работу электроды, а дроссель поддерживает эту работу. При включении тока в цепи первым включается стартер. Он прогревает электроды, увеличивается подача тока на прибор, нагревается биметаллическая пластина стартера. После того, как электроды прогрелись, контакт размыкается, и ток передается на дроссель. Некоторое время дроссель накапливает напряжение, газ в колбе пробивается, и лампа загорается.
При работе ток равномерно распределяется между дросселем и лампой, что обеспечивается стабильную работу даже при условии повышенного напряжения. Дроссель не расходует энергию на себя, он всего лишь накапливает ее и преобразовывает.
Без стартера, в основном, невозможно включение лампы, использующей определенные дроссели. Она просто не загорится. Тогда как при дальнейшей работе лампы стартер не нужен. Можно даже вытащить его, если необходимо, и проверить его или заменить во время работы лампы. Но последующее включение потребует наличия стартера. Также возможна работа лампы без стартера, напрямую. В таком случае лампа зажигается путем холодного старта, что значительно снижает срок ее службы. Дроссель обеспечивает работу лампы. Без него лампа работать не будет.
