Стабилизация напряжения ДХО

Стабилизатор своими руками

Чтобы не возиться каждый раз с заменой светодиодов, расходуя при этом лишние деньги, можно пойти другим путём — сделать стабилизатор тока для дхо своими руками, тем более что задача посильна практически каждому автомобилисту.

Для сборки такого стабилизатора потребуются следующие комплектующие:

• микросхема — стабилизатор напряжения линейного типа (это может быть L7805 или КР142ЕН8Б);
• два конденсатора (100 микрофарад и 330 микрофарад);
• паяльная лампа.

Самостоятельное изготовление стабилизатора для дхо происходит в несколько этапов:

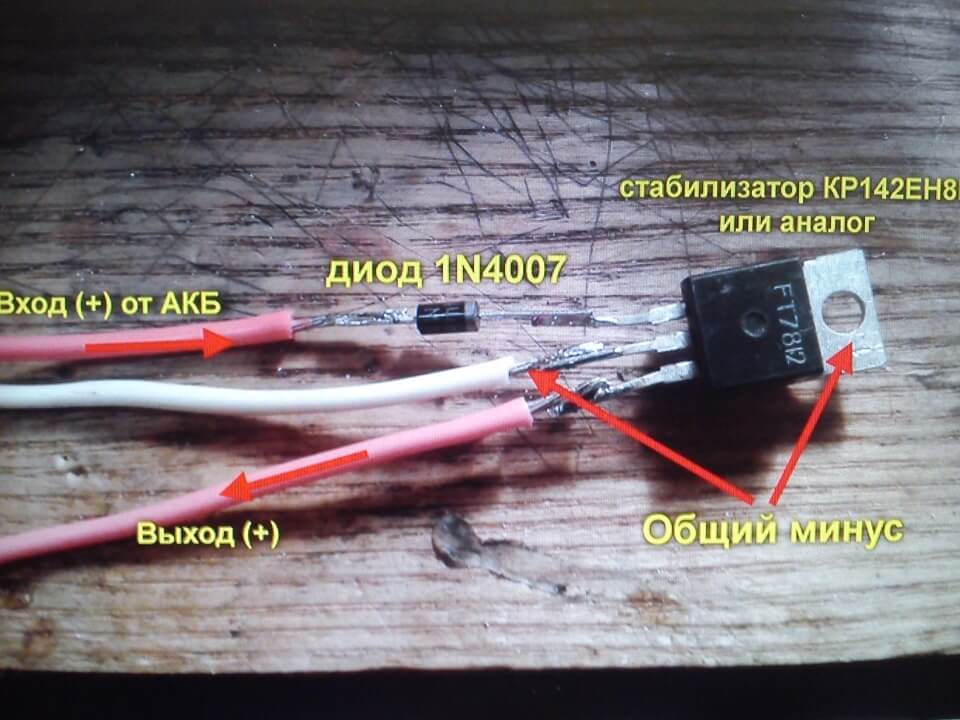

1. Необходимо соединить конденсатор ёмкостью 100мкф и стабилизатор по схеме: минус с центральной ногой стабилизатора, плюс — с правой.
2. Второй конденсатор (330 мкф) припаивается по зеркальному принципу: к центральной ноге стабилизатора — плюс, к левой — минус.
3. Затем входной плюс необходимо припаять к диоду, а минус спаять со средней ножкой стабилизатора.

Итак, стабилизатор для дневных ходовых огней практически готов, остаётся лишь учесть некоторые моменты:

• чтобы стабилизатор не грелся, нужно прикрутить к нему любую металлическую пластинку, которая будет играть роль охлаждающего радиатора. Также существует вариант крепления стабилизаторов прямо к кузову автомобиля – в этом случае именно он будет выполнять функцию радиатора;
• при потреблении ходовых огней, превышающем 700 мА, каждый отдельный фонарь требует изготовления собственного стабилизатора.

Схема подключения стабилизатора для дхо также проста, как и схема его изготовления и легко находится на любом сайте или форуме автолюбителей.

Подобный стабилизатор 12 вольт, изготовленный своими руками, подойдёт не только для дневных ходовых огней, но и для некоторой другой автомобильной электроники, требующей стабилизации. Также можно купить и готовые драйвера светодиодов, однако нередко они стоят дороже самих LED-ламп.

Видео о работе автоматического реле для ходовых огней

(дымок от спиралей от комаров)))

UPD 01/08/2017 Почему сгорают ДХО

Не все ходовые огни имеют стабилизатор напряжения, особенно не дорогие, поэтому они могут через некоторое время выйти из строя, например на дизельном двигателе, где бортовое напряжение при работающем двигателе более 14 вольт, они могут сгореть за неделю, на бензиновом могут прожить пол года (все это личный опыт), поэтому если ДХО не дорогие и тонкие, лучше поставить стабилизатор напряжения

Подключение стабилизатора очень простое, у него всего четыре контакта, два из которых получают входное напряжение от 4 до 40 вольт, а вторая пара контактов это выходное отрегулированное напряжение, его можно получить в пределах от 1,3 до 37 вольт, при чем не важно как будет изменяться входное, на выходе всегда будет заданное напряжение. Теперь практическая часть

Регулировка стабилизатора напряжения для ДХО без дисплея, производится с помощью мультиметра, я подаю 12 вольт, и кручу регулировочный болт до нужного мне напряжения, это 12 вольт для ходовых огней

После чего можно устанавливать стабилизатор в цепь питания ходовых огней, т.е. там где питание подается непосредственно на ДХО а не на контроллер, если поставить на стабилизатор перед контроллером ДХО, то он не будет работать, так как на нем всегда будет напряжение 12 вольт, даже при работающем двигателе.

Страница поиска по стабилизаторам ссылка

Или вот такие с дисплеем (ссылка)

В заключении оставлю картинку, где указаны допустимые размеры и расстояния для установки ходовых огней.

Светодиоды в дневных ходовых огнях

Светодиодные лампы имеют высокую популярность среди автолюбителей ввиду своей небольшой мощности и низкого энергопотребления. К тому же оптимальный ресурс работы светодиода может достигать пятидесяти тысяч часов при соблюдении надлежащих условий. Однако в автомобилях, особенно это касается автотранспорта отечественного производства, срок службы диода может значительно сократиться и всего через месяц он уже может начать мерцать, а затем и вовсе перегореть.

Оптимальным напряжением для долгой службы лампы при максимально возможной яркости считается 12 В. Однако напряжение бортовой сети автомобильного средства изначально превышает 12 В, составляя примерно 12,6 В, а при заведённом двигателе может достигать всех 14,5 В. С учётом скачков при переключении мощных лам дальнего и ближнего света, а также высокой мощности импульсов по напряжению и магнитных наводок при запуске двигателя стартером бортовая автомобильная сеть предлагает не самые хорошие условия для питания светодиодных ламп.

Светодиодные лампы обладают высокой чувствительностью к любым скачкам напряжения и при отсутствии ограничивающих элементов (в дешёвых вариантах они отсутствуют, если не считать уменьшающих ток резисторов) очень быстро выходят из строя вследствие постоянного перенапряжения.

Набор необходимых инструментов и материалов

Прежде чем произвести подключение ДХО от генератора, необходимо заранее подготовьте весь необходимый инструментарий, который может потребоваться в процессе.

Для правильного включения дневных огней вам потребуется:

• комплект ДХО;
• плоскогубцы;
• реле на 12 вольт;
• геркон;
• одножильный кабель;
• изолированный двухжильный кабель.

1. Комплект ДХО

2. Плоскогубцы

3. Реле на 12 вольт

4. Геркон

5. Одножильный кабель

6. Изолированный двухжильный кабель Когда все элементы и инструменты будут собраны, можно приступить к подключению. Ниже рассмотрим основные схемы, которые позволят произвести подключение оптики к бортовой сети авто, а именно — к генераторному узлу.

Схема 1

Схема 1 для подключения ДХО В данном случае включение ходовых огней будет производиться в автоматическом режиме сразу же после того, как водитель повернет ключ в замке зажигания. А отключение оптики, соответственно, будет производиться после остановки силового агрегата. Схема подключения приведена ниже. Следует учитывать, что плюсовой выход оптики необходимо подключать к замку зажигания, а ее отрицательный контакт — к кузову транспортного средства, то есть массе.

В принципе, схема довольно простая, поэтому справиться с ее реализацией сможет даже автовладелец, далекий от электротехники. Единственный важный момент — это внимательно проследить за тем, чтобы все было правильно подключено.

Схема 2

Данный вариант подключения ДХО фактически можно назвать разновидностью вышеописанной схемы. Только в данном случае все действия, хоть они практически аналогичны, выполняются с небольшой разницей. В частности, после активации головного освещения, то есть ближнего света, будет производиться отключение ходовых огней. В этом случае плюсовой контакт следует подключить так же, как в вышеописанном способе, однако минусовой выход необходимо будет подсоединить к положительному контакту фонарей ближнего света.

Схема 2 подлючения дневных огней

Такой подход обусловлен тем, что лампочка накаливания, которая применяется в большинстве современных транспортных средств для обеспечения ближнего освещения, обладает более пониженным сопротивлением. А через это сопротивление проходит более высокое напряжение. В момент активации фонарей ближнего освещения на отрицательных выводах дневных ходовых огней образуется плюс, в результате чего оптика автоматически отключается.

Следует также отметить, что данный вариант не особо сложен в реализации. От вас требуется только все сделать в соответствии со схемой, а именно — не перепутать и подключить правильно все выводы. В том случае, если в качестве габаритных огней вы используете лампочки накаливания, то данный принцип подключения можно использовать и для габаритов.

Схема 3

Еще один вариант для обеспечения подключения имеет более сложную схему, однако он также не особо сложный в реализации. В данном случае активация ДХО осуществляется непосредственно после запуска силового агрегата. Для обеспечения включения будут задействованы реле, аккумуляторная батарея, а также генераторный узел. Отрицательный вывод дневных огней следует подключить к массе, то есть кузову автомобиля, а положительный — с контактом реле, отмеченным цифрой 30.

Схема 3 для соединения оптики

Что касается реле, то его контакт с меткой 87 нужно подсоединить к положительному выводу аккумуляторной батареи. А контакт 85 для правильного соединения следует замкнуть на массу через оптику. Что касается метки 86, то ее надо соединить с герконом к одному контакту, а второй подключить к положительному выводу генераторного узла.

После выполнения этих действий надо будет завести двигатель и подвинуть геркон вокруг генераторного устройства таким образом, чтобы реле могло активироваться. Это будет способствовать активации ДХО. Далее, геркон следует установить в специальный термоолимер и зафиксировать на генераторе. Проследите за тем, чтобы геркон был зафиксирован непосредственно на той части узла, где срабатывает реле.

Схема 4

Данный вариант можно назвать разновидностью вышеописанного способа, он оптимально подойдет в том случае, если у вас нет геркона. В этом случае контакт под номером 86 нужно будет соединить с лампочкой аварийного давления моторной жидкости, которая расположена на контрольном щитке авто. При реализации такого способа оптика также будет активироваться после того, как запустится мотор, но этот метод более простой в исполнении (автор видео — канал DED).

Устройства средней сложности

Среднюю сложность изготовления имеют драйверы для светодиодов на 220В. Много времени может занять их настройка, требующая опыта по наладке. Такой драйвер извлечь можно из светодиодных ламп, прожекторов и светильников с неисправной светодиодной цепью. Большинство драйверов также возможно доработать, узнав модель ШИМ-контроллера преобразователя. Параметры на выходе обычно задаются одним или несколькими резисторами. В datasheet указывается уровень сопротивления, необходимый для получения нужного тока. Если установить регулируемый резистор, то на выходе количество Ампер будет настраиваемым (но без превышения указанной номинальной мощности).

Высокой популярностью на Китайских сайтах в 2016 году пользовался универсальный модуль XL4015. По своим характеристикам он подходит для подключения светодиодов с высокой мощностью (до 100 Ватт). Стандартный вариант корпуса данного модуля припаян к плате, выполняющей функции радиатора. Чтобы улучшить охлаждение XL4015, схема стабилизатора тока должна быть доработана с установкой радиатора на корпус устройства.

Многие пользователи просто ставят радиатор сверху, однако эффективность такой установки довольно низкая. Систему охлаждения лучше всего располагать внизу платы, напротив пайки микросхемы. Для оптимального качества ее можно отпаять и установить на полноценный радиатор, используя термопасту. Провода при этом потребуется удлинить. Дополнительное охлаждение можно установить и для диодов, что значительно повысит эффективность работы всей схемы.

Среди драйверов наиболее универсальным считается регулируемый драйвер. В цепи в данном случае устанавливается переменный резистор, который задает количество ампер на выходе. Эти характеристики обычно указываются в следующих документах:

• в спецификации на микросхему;
• в datasheet;
• в типовой схеме включения.

Без добавочного охлаждения микросхемы такие устройства выдерживают 1-3 А (в соответствии с моделью ШИМ-контроллера). Слабое место таких драйверов — нагрев диода и дросселя. Выше 3 А потребуется охлаждение мощного диода и ШИМ-контроллера. Дроссель при этом заменяют более подходящим либо перематывают толстым проводом.

Назначение и принцип работы

Стабилизаторы должны обеспечивать постоянный рабочий ток светодиодов когда в сети питания есть проблемы с отклонением напряжения от нормы (вам будет интересно узнать, как подключить светодиод от сети 220 вольт). Стабильный рабочий ток в первую очередь необходим для защиты LED от перегрева. Ведь при превышении максимально допустимого тока, светодиоды выходят из строя. Также стабильность рабочего тока обеспечивает постоянство светового потока прибора, например, при разряде аккумуляторных батарей или колебаниях напряжения в питающей сети.

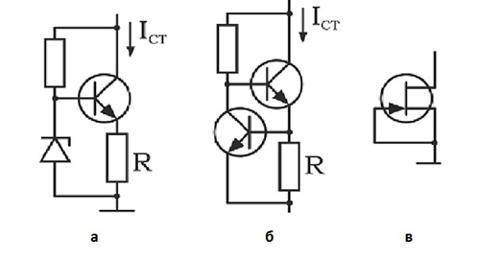

Стабилизаторы тока для светодиодов имеют разные виды исполнения, а обилие вариантов схем исполнения радует глаз. На рисунке приведены три самые популярные схемы стабилизаторов на полупроводниках.

1. Схема а) — Параметрический стабилизатор. В этой схеме стабилитрон задает постоянное напряжение на базе транзистора, который включен по схеме эмиттерного повторителя. Благодаря стабильности напряжения на базе транзистора, напряжение на резисторе R тоже постоянно. В силу закона Ома ток на резисторе также не меняется. Так как ток резистора равен току эмиттера, то стабильны токи эмиттера и коллектора транзистора. Включая нагрузку в цепь коллектора, мы получим стабилизированный ток.
2. Схема б). В схеме, напряжение на резисторе R стабилизируется следующим образом. При увеличении падения напряжения на R, больше открывается первый транзистор. Это приводит к уменьшению тока базы второго транзистора. Второй транзистор немного закрывается и напряжение на R стабилизируется.
3. Схема в). В третьей схеме ток стабилизации определяется начальным током полевого транзистора. Он не зависит от напряжения, приложенного между стоком и истоком.

В схемах а) и б) ток стабилизации определяется номиналом резистора R. Применяя вместо постоянного резистора подстрочный можно регулировать выходной ток стабилизаторов.

Производители электронных компонентов производят множество микросхем стабилизаторов для светодиодов. Поэтому в настоящее время в промышленных изделиях и в радиолюбительских конструкциях чаще применяются стабилизаторы в интегральном исполнении. Почитать про все возможные способы подключения светодиодов можно здесь.

Основные принципы работы стабилизатора напряжения

Стабилизатор напряжения — это устройство, предназначенное для поддержания постоянного напряжения в электрической сети. Основная задача стабилизатора напряжения – компенсировать колебания напряжения в сети и обеспечить стабильную работу светодиодных ламп.

Основными компонентами стабилизатора напряжения являются трансформатор, выпрямительный мост, фильтр и стабилизатор напряжения. Когда напряжение в сети колеблется, трансформатор преобразует его в нужную форму и направляет на выпрямительный мост. Там напряжение выпрямляется и переходит в переменный ток с постоянным напряжением. Затем фильтр сглаживает перепады напряжения, чтобы избавиться от шумов и помех. Наконец, стабилизатор напряжения регулирует напряжение на выходе и поддерживает его на постоянном уровне, обеспечивая стабильную работу светодиодных ламп.

Существуют различные типы стабилизаторов напряжения, включая электронные и электромеханические. Электронные стабилизаторы обычно имеют более высокую точность стабилизации и регулируемое выходное напряжение. Они также часто оснащены дополнительными функциями, такими как защита от перегрева и короткого замыкания. Электромеханические стабилизаторы немного более просты в конструкции, но могут быть менее точными и иметь ограниченные возможности регулировки.

Важно выбрать стабилизатор напряжения, который соответствует требованиям системы светодиодного освещения. Необходимо учитывать работоспособность в диапазоне входного напряжения светодиодов (12-24 вольта) и стабильность выходного напряжения

Также стоит обращать внимание на надежность и безопасность устройства, а также на дополнительные функции, которые могут быть полезны в конкретном применении

Выбор стабилизатора

В бортовой сети автомашины рабочее питание составляет примерно от 13 В, большинству же светодиодов подходит 12 В. Поэтому обычно ставят стабилизатор напряжения, на выходе которого 12 В. Таким образом, обеспечиваются нормальные условия для работы светотехники без ЧП и преждевременного выхода из строя.

На этом этапе любители сталкиваются с проблемой выбора: конструкций опубликовано множество, но не все хорошо работают. Выбрать нужно тот, что достоин любимого транспортного средства и, кроме того:

• действительно будет работать;
• обеспечит безопасность и защищенность светотехнике.

Нюансы использования огней

Существует специальный ГОСТ, который определяет и регламентирует установки, технические параметры и само подключение дневных ходовиков.

В регламенте указывается, что схема должна применяться такая, дабы ходовики включались автоматически, когда происходит поворот ключа в замке зажигания. То есть при пуске силовой установки. Но также ДХО обязаны в автоматическом режиме выключаться, как только в работу вступают фары основного света. Здесь, как вы понимаете, речь идет о блоке головных фар (ближний или дальний свет). Также есть правило, указывающее на то, что головной свет должен включаться лишь тогда, когда включаются габариты. Исключением являются кратковременные сигналы для предупреждения других водителей.

Исходя из сказанного выше, можно смело говорить, что через кнопку ДХО выводить не стоит. Так же как и через ручник. А вот в поворотники вмонтировать можно, но тут потребуется подключить 2 дополнительных провода от каждого поворотника.

Все это крайне важно учитывать, подключая ходовики. Ведь вас должно волновать не только то, чтобы не перегорали лампочки

Хотя и это крайне значимый момент.

Без продуманной и грамотной схемы самостоятельно поставить ДХО точно не получится. Ведь все должно работать с отключением при включении дальнего или ближнего света.

Существует целый ряд схем, по которым в теории можно поставить на свою машину ДХО при их отсутствии в штатной комплектации своего автотранспортного средства. Вопрос лишь в том, какую именно схему лучше задействовать.

Еще важно знать 3 нюанса о том, как собрать стабилизатор напряжения 12 вольт собственными руками

1. Светодиоды желательно подключать через стабилизатор тока. Таким образом можно будет уравновесить колебания электрической сети, и хозяин автомобиля не будут беспокоиться о бросках тока.
2. Требования к электропитанию нужно также соблюдать, поскольку, таким образом, свой самостоятельно собранный стабилизатор можно будет правильно подстроить под электрическую сеть.
3. Собирать желательно такой агрегат, который обеспечит достойную устойчивость, надежность и стабильность – стабилизатор должен держаться в течение долгих лет. Именно поэтому на компонентах не стоит дешевить – приобретайте в хороших магазинах электроники.

Схемы простых стабилизаторов

Схемы стабилизаторов и регуляторов тока

Всем известно, что светодиодным лампочкам необходимо питание двенадцать вольт. В сети авто это значение может доходить до 15 В. Светодиодные элементы очень чувствительны, на них такие скачки отражаются отрицательно. Светодиодные лампы могут перегореть либо некачественно светить (мигать, терять яркость и т.д.).

Чтобы светодиоды служили дольше, в электросеть автомобиля включаются драйвера (резисторы). При нестабильности в сети устанавливаются устройства, которые поддерживают постоянное значение. Существует несколько простых микросхем, по которым можно сделать стабилизатор напряжения своими руками. Все компоненты, входящие в цепь, можно приобрести в специализированных магазинах. Обладая начальными знаниями по электротехнике сделать приборы будет несложно.

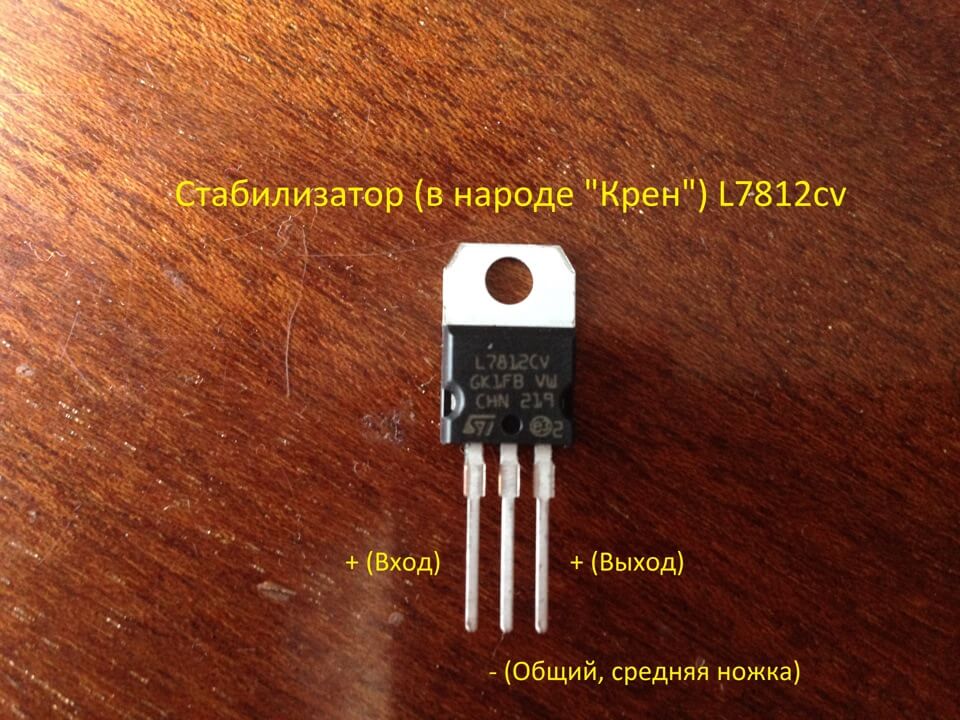

На КРЕНке

Для того, чтобы сконструировать простейший стабилизатор напряжения 12 вольт своими руками, понадобится микросхема с потреблением 12 В. В этом случае подойдет регулируемый стабилизатор напряжения 12 В LM317. Он может функционировать в электросети, где входной параметр составляет до 40 В. Чтобы прибор стабильно работал, необходимого обеспечивать охлаждение.

Крены для микросхем

Стабилизатор тока на LM317требует для работы небольшой ток до 8 мА, и данное значение обычно остается неизменным, даже при большом токе, протекающем через крен LM317, или при изменении входного значения. Это реализуется с помощью компоненты R3.

Можно применять элемент R2, но пределы при этом будут небольшими. При неизменном сопротивлении LM317 ток, идущий через прибор, будет также стабильным (автор видео — Создано в Гараже).

Входное значение для кренки LM317 может составлять до 8 мА и выше. Пользуясь этой микросхемой, можно придумать стабилизатор тока для ДХО. Это устройство может выступать нагрузкой в бортовой сети или источником электричества при подзарядке аккумуляторной батареи. Сделать простой стабилизатор напряжения LM317 не составляет труда.

На двух транзисторах

На сегодняшний момент пользуются популярностью стабилизирующие устройства для бортовой сети машины на 12 В, разработанные с использованием двух транзисторов. Данную микросхему используют как стабилизатор напряжения для ДХО.

Резистор R2 является токораздающим элементом. При возрастании тока в сети увеличивается напряжение. Если оно достигает значения от 0,5 до 0,6 В, открывается элемент VT1. Открытие компонента VT1 закрывает элемент VT2. В итоге, ток, проходящий через VT2, начинает снижаться. Можно вместе с VT2 применять полевой транзистор Мосфет.

Элемент VD1 включается в цепь, когда значения находится в пределах от 8 до 15 В и настолько велики, что транзистор может выйти из строя. При мощном транзисторе допустимы показания в бортовой сети около 20 В. Не стоит забывать о том, что транзистор Мосфет откроется, если показания на затворе будут 2 В.

На операционном усилителе (на ОУ)

Стабилизатор напряжения для светодиодов на основе ОУ собирается при необходимости создания устройства, которое будет работать в расширенном диапазоне. В рассматриваемом случае в качестве элемента, который будет задавать выпрямляемый ток, является R7. С помощью операционного усилителя DA2.2 можно увеличить уровень напряжения в токозадающем компоненте. Задачей компонента DA 2.1 является контроль опорного напряжения.

При создании схемы следует учесть, что она рассчитана на 3А, поэтому необходим больший ток, который должен поступать на разъем ХР2. Кроме того, следует обеспечивать работоспособность всех составляющих данного устройства.

Сделанный стабилизирующий прибор для автомобиля должен иметь генератор, роль которого выполняет REF198. Чтобы правильно настроить прибор, ползунок резистора R1 нужно установить в верхнее положение, а резистором R3 задавать необходимое значение выпрямленного тока 3А. Для погашения возможных возбуждений, используются элементы R,2 R4 и C2.

На микросхеме импульсного стабилизатора

Если выпрямитель для автомобиля должен обеспечивать высокий КПД в сети, целесообразно использовать импульсные компоненты, создавая импульсный стабилизатор напряжения. Популярной является схема МАХ771.

Схема выпрямителя с импульсным выпрямителем

Импульсный стабилизатор тока характеризуется выходной мощностью 15 Вт. Элементы R1 и R2 делят показатели схемы на выходе. Если делимое напряжение превышает по показателям опорное, выпрямитель автоматически уменьшает выходное значение. В противном случае устройство будет увеличивать выходной параметр.

Сборка данного устройства целесообразна, если уровень превышает 16 В. Компоненты R3 являются токовыми. Для устранения высокого падения нагрузки на данном резисторе в схему следует включить ОУ.

Что делают стабилизаторы и зачем они нужны

Светодиоды в виде отдельных ламп или лед-полосок дают широкую возможность создания как основного освещения, так и дополнительной подсветки авто. Однако параметры тока бортовой электрической сети далеки от стабильности и постоянно изменяются. Поэтому и нужно в схему устанавливать стабилизатор напряжения на 12 вольт. Его главные функции:

1. Устранение резких перепадов параметров электротока в автомобильной сети.
2. Защита электрооборудования как от недостатка, так и избытка напряжения. Перепады могут достигать значения в несколько вольт, что уже губительно для любых светодиодов.
3. Предохранение особо чувствительных компонентов приборов от перебоев в сети.
4. Предотвращение быстрой деградации кристаллов в светодиодах, их потускнения и мерцания, сохранение заявленного производителем срока службы.

Простой или более совершенный стабилизатор напряжения на 12 вольт для авто с заданными выходными параметрами электрического тока можно создать своими руками. Суммарные затраты на его компоненты составят в десять раз меньше, чем стоимость покупного аналога, при этом правильность сборки цепи обеспечит надежность, не меньшую, чем у заводских моделей.

5 самодельных стабилизаторов для каяков, которые можно сделать дома

Стабильность — это то, с чем сталкиваются многие начинающие каякеры. Независимо от того, привыкаете ли вы к ощущению сидения в каяке или часто гребете в суровых условиях, которые затрудняют сохранение равновесия, вас могут заинтересовать самодельные стабилизаторы для каяков, которые вы можете сделать дома.

Теплые месяцы года — лучшее время для сплава на байдарках. Они также могут быть отличным периодом, чтобы бросить вызов себе (и своей семье) в улучшении дома своими руками или, в данном случае, в проекте по улучшению каяка.

Если вы хотите сделать свой каяк более устойчивым по какой-либо причине, добавьте аутригеры (синоним стабилизаторов) — правильный выбор. Для тех из вас, у кого есть нестандартные байдарки или более редкие модели каяков, может быть сложно найти готовые стабилизаторы, совместимые с вашей лодкой.

В этом случае вам нужно будет самостоятельно найти решение проблемы устойчивости каяка. К счастью для вас, сегодня в этом руководстве мы расскажем о нескольких планах и конструкциях стабилизаторов для каяков своими руками.

Мы также обсудим типы гребных лодок, которым больше всего могут понадобиться стабилизаторы, и почему вы можете захотеть собрать собственную модель, а не покупать готовую.

Фото Итана Дэниелса через Shutterstock

Включение через габариты или ближний свет

Второй вариант схемы подключения ДХО предполагает задействовать цепь питания габаритной лампочки. Для этого плюсовой провод от ходовых огней напрямую соединяют с «+» от аккумулятора. В свою очередь, минусовой провод соединяют с «+» габаритного огня, который в данный момент электрически нейтрален. В результате образуется следующий путь протекания тока: от «+» аккумулятора через светодиоды к габариту, а затем через лампочку на корпус, который служит минусом всей цепи. Из-за малого потребления тока (десятки мА) светодиоды начинают светиться, а спираль лампы остаётся погашенной. Если водитель включит габаритные огни, то на плюсе габарита появляется +12 В, потенциалы на проводах ДХО выравниваются и светодиоды гаснут. Схема переходит в штатный режим, то есть ток течёт через лампочки габаритных огней.

В данном схемотехническом решении имеется несколько недостатков:

• ходовые огни остаются в работе при выключенном двигателе, что противоречит действующим правилам;
• схема не будет работать, если в габаритах тоже установлены светодиоды;
• схема не будет корректно работать, если в ДХО размещены мощные SMD светодиоды, номинальный ток которых соизмерим с током лампочки;
• с целью безопасности необходимо дополнительно устанавливать предохранитель.

Данный способ подключения можно усовершенствовать, соединив плюсовой провод LED-модуля не с «+» аккумулятора, а с «+» замка зажигания, тем самым избавиться от первого недостатка. Некоторые автомобилисты используют схемы включения ходовых огней через лампу ближнего света. То есть при включении ближнего света, ДХО автоматически гаснут, а в остальных случаях работают. Помимо вышеприведенных недостатков, данный способ не соответствует ГОСТу Р 41.48-2004 и ПДД.

Подключение через 5 контактное реле

Теперь пришло время узнать о том, как подсоединить ходовые огни через реле с пятью контактами. Схема является наиболее универсальной, и собрана с целью исключить недостатки предыдущих вариантов.

• 30 – на плюсовые выводы светодиодных модулей;
• 85 – на плюсовой провод габаритной лампы;
• 86 – на корпус авто;
• 87а – на «+» с замка зажигания;
• 87 – не подключать (заизолировать).

Работает схема с пяти контактным реле следующим образом. При повороте ключа на ДХО поступает напряжение +12 В, тем самым включая их. Если включить габаритные огни или фары головного света, то реле разомкнёт контакт 87а и замкнёт неактивный контакт 87. В результате ДХО погаснут, а габариты включатся. Схема полностью соответствует требованиям ГОСТа и ПДД и может работать с габаритными огнями даже на основе светодиодов.

Однако схема все же имеет один отрицательный момент – ДХО будут включаться сразу же после поворота замка зажигания. То есть если повернуть ключ в замке зажигания, но не заводить автомобиль, ДХО будут гореть.

Несмотря на все же имеющийся недостаток схема довольно удачна, но чтобы правильно подключить ДХО через пяти контактное реле понадобится обязательно дополнить схему стабилизатором напряжения.

Выбор трансформатора

Преобразующее напряжение приспособление является одним из главных трансформаторных компонентов. Здесь переменное 220-вольтовое напряжение преобразуется в подобное себе, но немного с пониженной амплитудой.

Читайте здесь! Выбивают пробки — что делать? Поиск причины и ее устранение своими руками! Как включить автоматы в квартире или доме

Обычный понижающий прибор, необходимый для уменьшения вольтажа с привычного 220-вольтового до 12-вольтового, можно использовать в качестве машины трансформаторного типа.

Оптимально брать для прибора конденсатор 470 мкФ ёмкости с 25-вольтовым напряжением. Почему это будет оптимальным вариантом? Это связано с тем, что, когда напряжение выходит из агрегата, то оно становится выше стандартного с вольтажем в 12В. Когда механизм начинает работать, то напряжение возвращается к стандартным показателям (12 В).

Основные выводы

Стабилизатор напряжения на 12 вольт устанавливается в электросхему авто, когда нужно сохранить работоспособность светодиодов и предотвратить на них вредное влияние переменных параметров бортового тока. Устройство можно купить или при достаточном опыте в радиотехнике собрать своими руками. Существуют четыре популярных варианта для самостоятельной сборки:

1. На кренке.
2. На двух транзисторах.
3. С помощью операционного усилителя.
4. С применением импульсной микросхемы.

У каждого из них есть свои особенности. При выборе компонентов и в ходе сборки своими руками нужно строго следовать предложенной схеме.
