Конструкция и назначение пилотируемого клапана
Газовый отсечной пилотный клапан SCE238A002 (200 бар), Немен, VIKING, SPOOL, JOUCOMATIC, ЭВЕЛЕН, SMART TORK, состоит из двух основных частей: пропускного устройства и клапана прямого действия. Пропускной механизм преобразует электрическую энергию в механическую, которая, в свою очередь, открывает или закрывает деталь. В клапане прямого действия осуществляется управление потоком жидкости или газа.

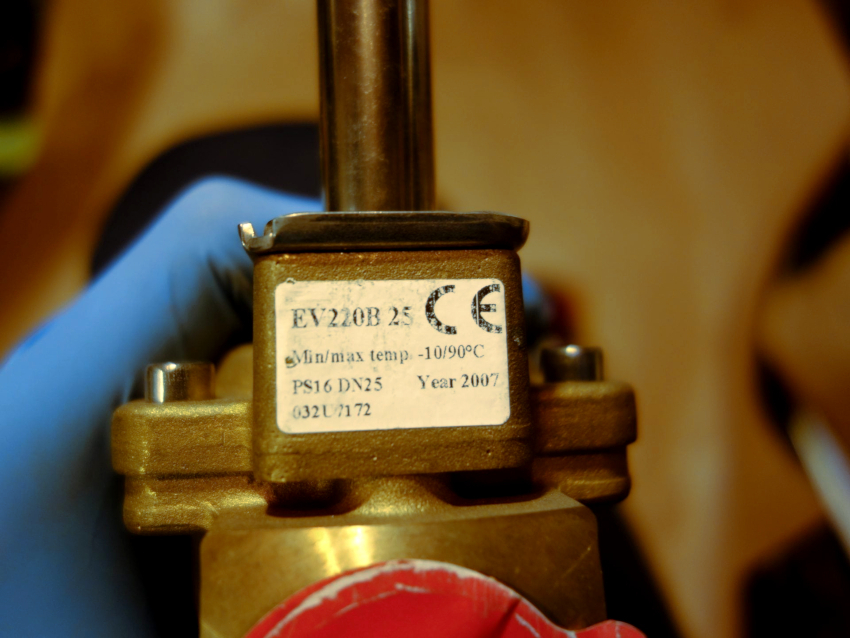

Фото — Электромагнитный клапан
Электромагнитные клапаны могут использовать металлические пломбы или резиновые уплотнители, также его легко контролировать. Пружина используется для хранения клапана нормально разомкнутым или сомкнутым, в то время, когда он не используется.
Вода под давлением поступает в камеру. Входное отверстие представляет собой эластичную мембрану, а над ней расположена пружина, толкающая её вниз. Диафрагма имеет отверстие, проходящее через центр, оно позволяет контролировать количество воды, зачастую пропускается очень малая часть. Эта вода заполняет полости на другой стороне диафрагмы, так что давление одинаково по обе стороны клапана.
После того, как диафрагма закрывается клапаном, давление на выходе дна уменьшается, и большее давление держит клапан закрытым. Таким образом, пружина не имеет отношения к закрытию или открытию клапана.
Если ток проходит через мембранный соленоид, вода в камере вытекает через прямой проход быстрее, чем пополняется камера. Входящее давление поднимает диафрагму.
Когда соленоид снова выключается, проход закрыт пружиной, нужно очень мало сил, чтобы толкнуть диафрагму вниз, главный клапан снова закрывается. На практике часто отсутствует отдельная пружина; эластомера диафрагмы адаптирована так, что работает, как собственный источник, в основном в закрытой форме.

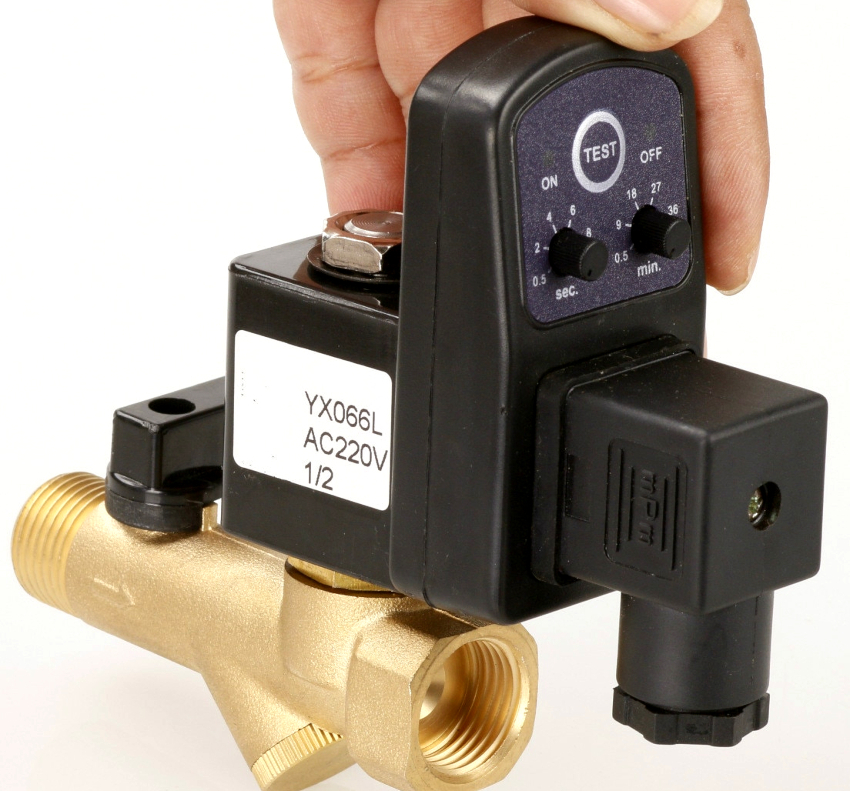

Фото — Соленоидные клапаны Sirai
Из объяснения видно, что этот тип клапана зависит от перепада давления между входом и выходом, так как для его работы давление на входе должно быть всегда больше, чем давление на выходе. Если давление на выходе, по любой причине, выше входного, клапан слишком быстро откроется, чтобы этого не допустить разница размеров должна быть не больше половины дюйма.
Для усиления давления часто используется пластиковый уплотнитель, который закрепляется в районе входящего отверстия.
Способ подключения у каждого прибора немного отличается, поэтому очень рекомендуем при покупке прочитать сертификат, проверить паспорт определенной модели. Инструкция подробно описывает монтаж каждого отдельного клапана.
Классификация клапанов: что такое соленоид, основные виды механизмов
Соленоидные вентили – это запорные и регулирующие устройства, которые используются для включения и отключения системы, внутри которой движется жидкость или газ. Они позволяют контролировать работу коммуникаций дистанционно. В конструкции этих устройств присутствуют электрические магниты, именуемые соленоидами. Этим и объясняется их название.

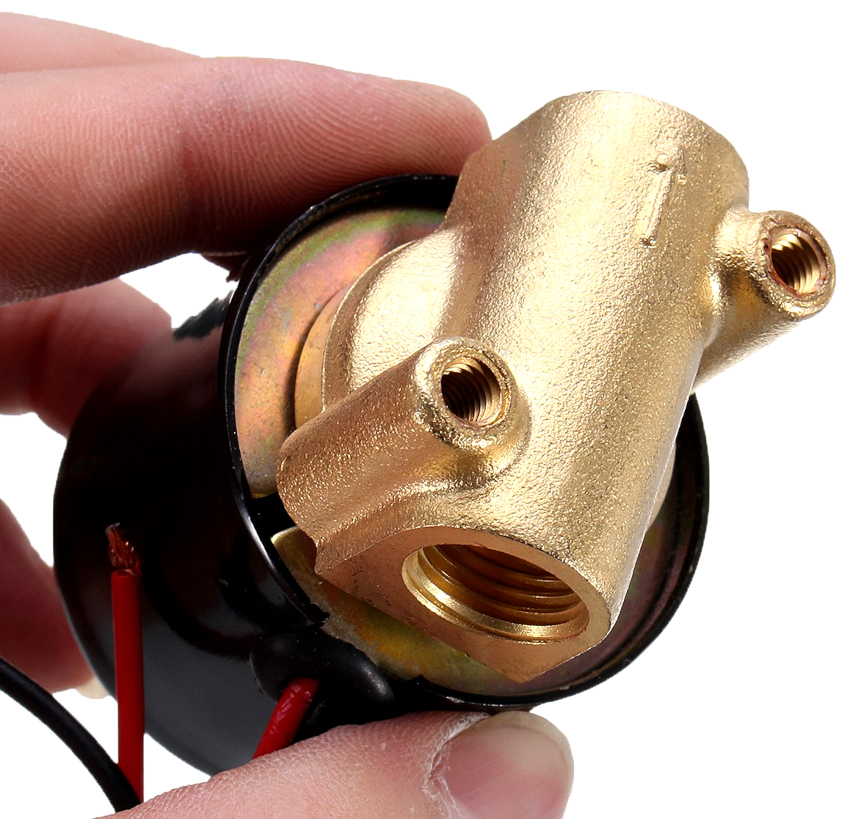

Электромагнитные клапаны — это запорные устройства, которые применяются для включения и отключения системы
Электромагнитный клапан имеет практически такое же строение, что и стандартный вариант запорного устройства. Отличие заключается лишь в том, что срабатывание механизма происходит, когда на катушку соленоидного клапана поступает электрический заряд. Для его открытия и закрытия не требуется прилагать физические усилия.
В промышленности с помощью таких клапанов контролируется процесс транспортировки различных сред и жидкостей, а также регулируется сила тока. Кроме этого, они широко применяются в быту.
Соленоидный электромагнитный клапан: классификация устройств
Существует несколько разновидностей соленоидных запорных устройств. Эти приборы классифицируются по разным признакам:
- типу конструкции;
- материалу, из которого изготовлена корпусная часть;
- виду уплотнителя;
- положению запора внутри, когда система находится в обесточенном состоянии;
- способу подключения.
Каждая разновидность прибора рассчитана на работу в различных условиях, при определенном давлении и температуре. Устройства разного типа контролируют свою среду. Различают водяные клапаны, газовые, воздушные, паровые. Существуют устройства, регулирующие работу систем, внутри которых перемещаются нефть, бензин и другие виды топлива.

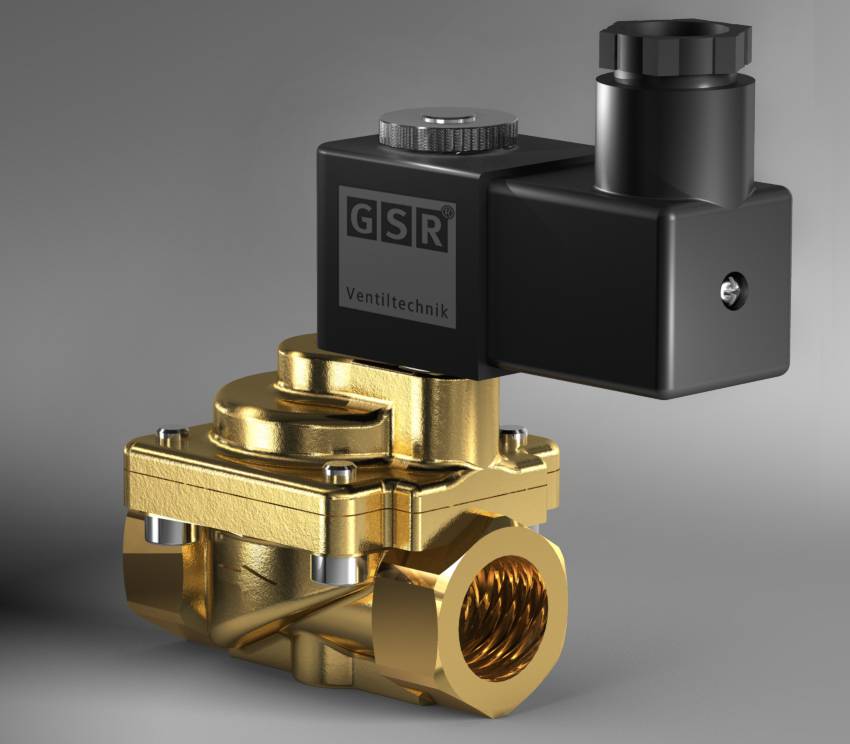

Соленоидный электромагнитный клапан классифицируется по типу конструкции, способу подключения, положению запора
По способу подключения электромагнитные приборы бывают муфтовыми, фланцевыми и штуцерными. Их размер варьируется в пределах 6-150 DN, что позволяет подобрать запорный механизм для любого трубопровода. Для изготовления корпусной части приборов производители используют нержавеющую сталь, чугун, латунь, а также различные виды пластика, обладающие повышенным запасом прочности.
Перекрытие жидкости клапаном осуществляется благодаря мембране, установленной внутри него. А также в этом процессе принимает участие уплотнитель, который изготавливается из эластичных полимеров:
- этилен-пропиленового эластомера;
- фторэластомера;
- бутадиен-нитрильного каучука.

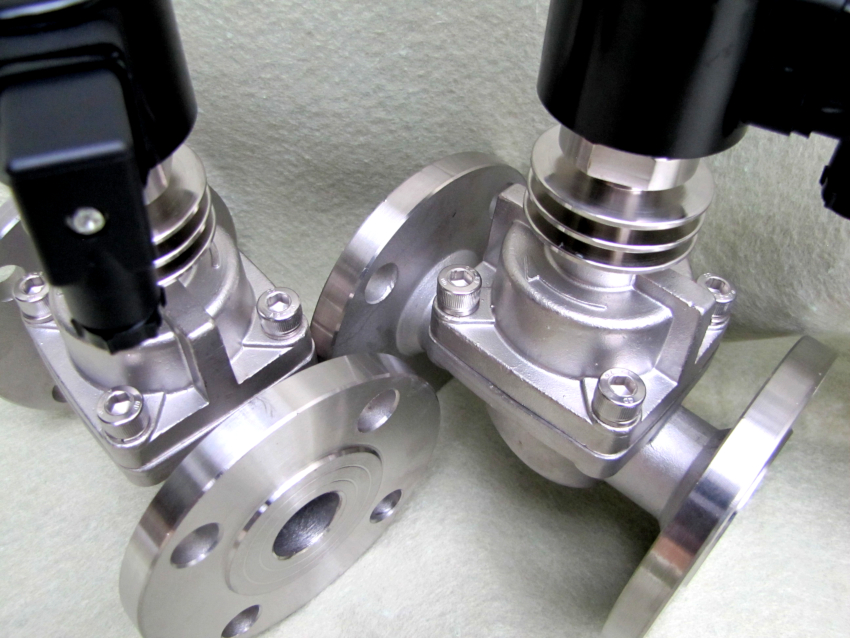

По типу подключения электромагнитные клапаны бывают муфтовыми, штуцерными и фланцевыми
Изделия из фторэластомера способны выдерживать высокие температуры, а также контакт с бензином и маслами. Каучуковые уплотнители имеют промышленное назначение, поскольку проявляют стойкость к воздействию нефтепродуктов. В электрических клапанах для воды используются изделия из этилен-пропиленового эластомера. Они могут контактировать с кислотами, солями и щелочами, которые присутствуют в составе жидкости.
Классификация электроклапанов для воды по принципу функционирования
Функциональные возможности запорных устройств зависят от внутреннего строения, количества патрубков и отверстий. По принципу действия электромагнитные клапаны делятся:
- на одноходовые;
- двухходовые;
- трехходовые.
Одноходовые изделия подключаются к трубопроводной системе посредством одного патрубка. Эти устройства выполняют защитную функцию. Если в системе повышается уровень давления, они просто выпускают лишнюю воду или пар. В соленоидных клапанах 2/2 (двухходовых) имеется два отверстия – входное и выходное.
Трехходовые устройства подключаются к трубам с помощью трех патрубков. Они имеют два входных отверстия и перенаправляют носитель из одного трубопровода в другой. Такие приборы обычно устанавливаются в системах отопления. Функциональные возможности соленоидных электромагнитных клапанов (220В) с тремя патрубками позволяют смешивать рабочую среду путем перегонки теплового носителя между двумя контурами. В результате происходит изменение температуры воды в системе. При этом трубопровод продолжает работать в том же режиме.

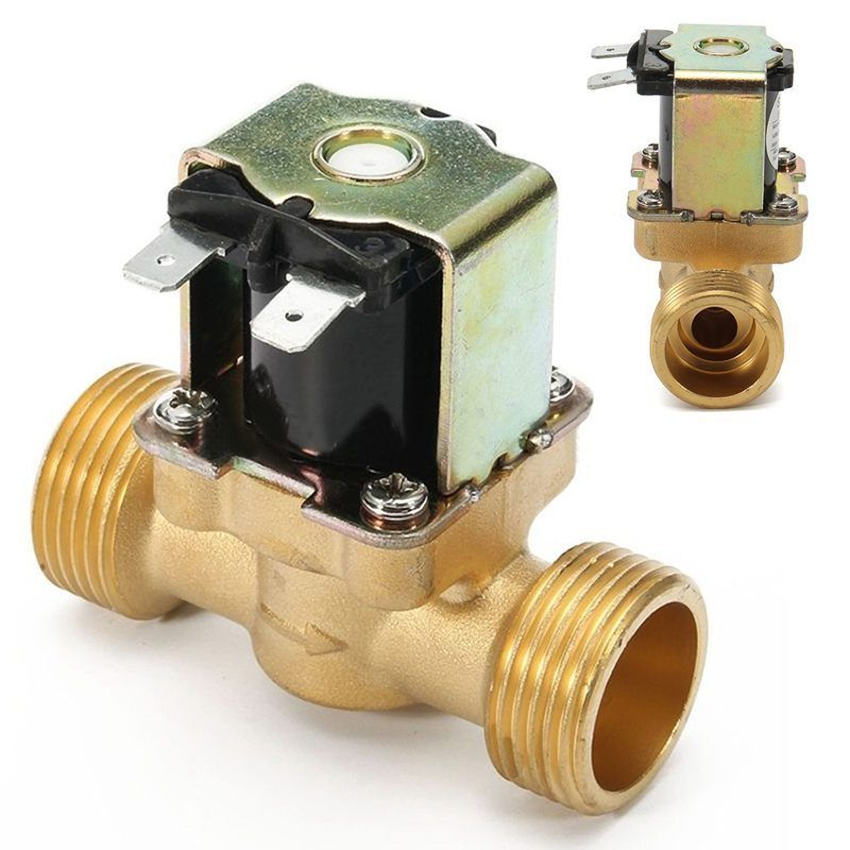

Перекрытие движения жидкости осуществляется с помощью мембраны, установленной внутри клапана
По принципу работы соленоидные клапаны бывают прямыми и непрямыми. В устройствах прямого действия сердечник перемещается исключительно под влиянием электромагнита. Непрямые клапаны реагируют еще и на давление рабочей среды.
Электромагнитный клапан карбюратора Ваз 2109
Предпосылки для проверки электромагнитного клапана карбюратора следующие: машина периодически (либо вообще постоянно глохнет на холостом ходу). Электромагнитный клапан в карбюраторе солекс предназначен для подачи топлива в первую камеру карбюратора на холостом ходу. То есть этот клапан предназначен для того, чтобы карбюратор приготавливал рабочую смесь при закрытой дроссельной заслонке. Управляет клапаном экономайзер холостого хода — электронное устройство, включающее клапан при оборотах двигателя менее 1800 оборотов в минуту, и выключающее его при оборотах выше. Принцип работы электромагнитного клапана чрезвычайно прост: есть 12 вольт на фишке клапана — он открыт и через него течет бензин, нет напряжения — клапан закрывается и подача бензина прекращается.
Электромагнитный клапан карбюратора Ваз
Обратим внимание на один важный момент: у очень многих автомобилей данного семейства экономайзер холостого хода выведен из работы. То есть напряжение на клапан подается не с экономайзера, а напрямую, при включении зажигания
Поэтому Вам очень важно понять что управляет электромагнитным клапаном,так как сам клапан может быть исправен, а неисправна система управления клапаном
Давайте проверим сам клапан: заведите двигатель и оставьте работать на холостых оборотах (если проблема с тем, что двигатель глохнет возникает периодически)
Поэтому Вам очень важно понять что управляет электромагнитным клапаном,так как сам клапан может быть исправен, а неисправна система управления клапаном. Давайте проверим сам клапан: заведите двигатель и оставьте работать на холостых оборотах (если проблема с тем, что двигатель глохнет возникает периодически). Перед этим снимите воздушный фильтр с карбюратора, чтобы облегчить доступ к клапану
На работающем на холостом ходу двигателе снимите фишку с клапана. Двигатель должен заглохнуть. Если он не заглох, значит на вашем карбюраторе неправильно настроен холостой ход, но это уже другой вопрос. То что двигатель глохнет при снятии фишки, говорит о том, что в данный момент клапан работает. Глушим двигатель и ключом на 13 выкручиваем клапан из карбюратора. Теперь проверим его работу с помощью аккумулятора
Перед этим снимите воздушный фильтр с карбюратора, чтобы облегчить доступ к клапану. На работающем на холостом ходу двигателе снимите фишку с клапана. Двигатель должен заглохнуть. Если он не заглох, значит на вашем карбюраторе неправильно настроен холостой ход, но это уже другой вопрос. То что двигатель глохнет при снятии фишки, говорит о том, что в данный момент клапан работает. Глушим двигатель и ключом на 13 выкручиваем клапан из карбюратора. Теперь проверим его работу с помощью аккумулятора.
Подключаем +12В
Найдите кусок провода длиной сантиметров 30 и подсоедините его к массе аккумулятора. Сам клапан штырьком поставьте на клемму +12В и подключите массу к корпусу клапана.
Замыкаем массу на корпус
Должен раздаться щелчок: катушка втягивает шток клапана. Пощелкайте клапаном, если каждый раз он отрабатывает, то он исправен. Если же никаких щелчков вы не слышите, то такой клапан 100% неисправен. Если получилась такая ситуация ,что клапан работает как исправный, но при этом автомобиль иногда глохнет,то купите новый. Стоит он недорого, порядка 5$.
Протекание топлива через клапан
Если же клапан работает нормально но автомобиль всегда глохнет на холостом ходу, попробуйте следующее. Возьмите провод длиной около 1 метра,один конец его посадите на + 12 В аккумулятора, а другой на штырь клапана.Теперь клапан всегда открыт. Заведите машину, отпустите педаль газа,чтобы был холостой ход. Теперь машина глохнуть не должна, так как через постоянно открытый клапан холостого хода всегда открыт проток бензину. Если же машина все равно глохнет — продуйте клапан сжатым воздухом. Причина того, что от аккумулятора клапан работает, а от фишки нет в неисправности электронного экономайзера, но это ничего страшного, большинство владельцев девяток ездят без него. Необходимо просто протянуть провод от Б катушки зажигания на фишку клапана. Включили зажигание электромагнитный клапан открылся и открыт все время до выключения зажигания. Существенного перерасхода топлива от этого не будет.
На Главную
Устройство электромагнитного газового клапана
Рабочим элементом газового электромагнитного клапана является седло – расположенное внутри корпуса отверстие для прохода рабочей среды, а также затвор. В зависимости от модели и конфигурации устройства затвор может быть выполнен как в виде тарелки, так и в виде поршня. Совершая возвратно-поступательные движения, затвор открывает или перекрывает подачу газа. Устанавливается он на магнитный стержень (сердечник), который подсоединен к электромагниту. Сама же катушка электромагнита устанавливается в верхней части корпуса с наружной стороны клапана.
Газовый электромагнитный клапан: принцип действия
Принцип работы электромагнитного газового клапана состоит в том, что при подаче электричества на катушку создается магнитное поле. Под действием этого поля электромагнит втягивается в катушку, и тем самым задает направление движения затвору.
Во время эксплуатации клапан подвергается воздействию двух сил – с одной стороны это сила сопротивления возвратной пружине, а другой – сила магнитного поля. Последняя регулируется силой электрического тока – чем сильнее электрический ток, тем выше сила, с помощью которой преодолевается воздействие пружины. Таким образом, с помощью регулировки подачи тока можно регулировать степень открытия или закрытия электромагнитного газового клапана, а, следовательно, и подачу рабочей среды.
При отключении электропитания клапан приходит в исходное положение, которое определяется его конструкцией.
Разновидности электромагнитных газовых клапанов
Все существующие сегодня модели газовых электромагнитных клапанов можно условно разделить на три большие группы:
Нормально открытые (НО). При отключении подачи электричества нормального открытые газовые клапаны находятся в открытом положении, обеспечивая свободный проход рабочей среды.
- Нормально закрытые (НЗ). Нормально закрытые электромагнитные клапаны без подачи электричества приходят в закрытое состояние, тем самым перекрывая поток газа в трубопроводе или какой-либо системе.
- Универсальные. Универсальный газовый электромагнитный клапан сконструирован таким образом, что при отключении электричества он может оставаться как в закрытом, так и в открытом положении.
Что касается других различий, то здесь можно выделить электромагнитные газовые клапаны прямого и непрямого действия. Первые предполагают, что затвор клапана приводится в действие только за счет движения сердечника; вторые используют для движения затвора не только сердечник, но и силу воздействия рабочей среды, что позволяет значительно экономить усилия при больших проходах.
Различаются электромагнитные газовые клапаны и по количеству ходов. В настоящее время существуют:
Двухходовые клапаны, имеющие только входное и выходное отверстие. Устройства этого типа предназначены исключительно для подачи или перекрытия рабочей среды в какую-либо систему.
- Трехходовые клапаны, имеющие одно входное и два выходных отверстия. Такой электромагнитный газовый клапан может не только пропускать, но и перенаправлять поток газа в системе.
- Четырехходовые клапаны – это устройства, которые имеют четыре отверстия – одно впускное и три выпускных. Как и трехходовые клапаны, они могут перераспределять поток рабочей среды, но в отличие от них дают больше возможностей для подключения к различным системам.
Стоит отметить, что внутри каждого типа электромагнитных газовых клапанов существует множество моделей и модификаций этих устройств, различающихся, как размерами, так и функциональными возможностями. К примеру, в соответствии с условиями эксплуатации некоторые модели клапанов могут иметь специальное покрытие, устойчивое к воздействию агрессивных сред.
Где приобрести электромагнитный газовый клапан?
Электромагнитные газовые клапаны – это устройства, работающие на газовых трубопроводах, и выход их из строя может привести к самым неприятным последствиям. Именно поэтому клапаны должны отвечать самым строгим требованиям, предъявляемым к их безопасности и надежности. А это значит, что приобретать их нужно только у прекрасно зарекомендовавшего себя производителя.
ОАО «Пензенский арматурный завод» – это предприятие с более чем полувековой историей. За время работы завода наши устройства не раз доказывали свое высочайшее качество и непревзойденную надежность
Поэтому при необходимости приобретения трубопроводной арматуры, рекомендуем вам обратить внимание на продукцию ОАО «ПАЗ», среди которой представлены и различные модели электромагнитных газовых клапанов
Как установить своими руками электроклапан для воды (12 Вольт, 220В)
С установкой электромагнитного клапана (12 Вольт, 220В) на воду можно справиться самостоятельно. Чтобы избежать ошибок в процессе этого, желательно придерживаться некоторых правил:
- не допускается монтаж запорного устройства, оснащенного катушкой, которая способна выполнять функцию рычага;
- все работы по установке или демонтажу клапана можно выполнять только после того, как система полностью обесточена;
- нужно позаботиться о том, чтобы вес трубопровода не оказывал давления на корпус клапана.
Запорные устройства могут использоваться в условиях открытой местности, например, на локальных очистных сооружениях, которые нередко можно встретить на дачных участках. В этом случае электромагнитный прибор нуждается в дополнительной защите. Для этих целей подойдет стандартная ФУМ-лента. Ее также необходимо использовать, если работа осуществляется при низких температурах.
Статья по теме:
При подключении устройства к сети электропитания обязательно нужно применять гибкий кабель. Рекомендуемое сечение жил – 1 мм.
В процессе установки устройства своими руками необходимо контролировать направление стрелки на корпусе электроклапана
Процесс установки соленоидного клапана (220В, 12В): практические советы
Прежде чем перейти к непосредственному монтажу, нужно определить, какой тип подключения будет для этого использоваться.
При резьбовом соединении на выходном и входном патрубках имеется внутренняя или внешняя резьба. Применяя фитинги соответствующего размера и конфигурации, арматуру можно встроить в трубопроводную систему. Этот вариант считается наиболее удобным, если клапан устанавливается своими руками.
При фланцевом соединении используются патрубки, которые на концах имеют фланцы. Эти же элементы должны присутствовать и на трубах. Стягивание деталей осуществляется с помощью болтов. Фланцевое соединение позволяет создать в системе высокую интенсивность потока, а также давление немалой величины. Чаще всего оно встречается на магистралях со средним и высоким показателем давления.
Инструкция с подробным описанием процесса монтажа прилагается к каждой упаковке с клапаном. Если все сделать правильно, устройство будет исправно работать, обеспечивая защиту от протечек. Устанавливая прибор, необходимо оставить немного дополнительного пространства в зоне его монтажа. Это нужно для того, чтобы при необходимости можно было снять и заменить соленоид. Кроме этого, наличие свободного места позволит контролировать работу клапана, используя для этого механизм, обеспечивающий подъем штока вручную.
Каждый электромагнитный клапан комплектуется подробной инструкцией по установке устройства
Желательно установить фильтр на входе в клапан. Он будет задерживать твердые частицы, размер которых превышает 800 мкм. Перед ТРВ следует монтировать только нормально закрытый клапан. Чтобы исключить вероятность гидроудара при открывании запорного устройства, между ним и ТРВ нужно оставить как можно меньше места.
Не рекомендуется использовать переходники на отрезке до и после клапана. Эти элементы могут сузить диаметр трубопровода, повышая риск возникновения гидроудара. Переходники лучше размещать перед ТРВ. Если установить вертикально в соленоидный клапан трубку Т-образной конфигурации, которая будет выполнять функцию демпфера, можно снизить силу гидроудара, возникающего при закрытии. Кроме этого, наличие такой трубки позволит увеличить срок службы устройства. Демпфер крайне необходим, если трубопровод имеет большую протяженность и малый диаметр.
Классификация электромагнитных клапанов в зависимости от особенностей устройства
Электромагнитные клапаны отличаются значительным разнообразием конструктивных особенностей, в связи с чем существует обширное поле для классифицирования.
Они различаются по рабочей среде, используемой в системах, где устанавливают устройства:
- воде;
- воздуху;
- газу;
- пару;
- топливу, например, бензину.
В сложным условиях, где есть вероятность возникновения ЧС, применяют взрывозащищенные модели клапанов Состав рабочей среды и особенности помещения определяют особенности исполнения:
- обычного;
- взрывозащищенного. Приспособления такого рода принято устанавливать на объектах, которые относятся к взрывопожароопасным.
По особенностям управления существует разделение электромагнитных клапанов на устройства:
- прямого действия. Это наиболее простая конструкция, для которой характерны надежность и быстродействие. В ней нет пилотного канала. При мгновенном подъеме мембраны происходит открывание устройства. В отсутствие действия магнитного поля происходит опускание подпружиненного плунжера, прижимающего мембрану. Клапану прямого действия не требуется минимального перепада давления, он создает необходимое воздействие на шток золотника благодаря тяговому усилию катушки, расположенной вверху устройства;
- имеющие мембранное (поршневое) усиление. В отличие от устройств прямого действия ими используется для функционирования как дополнительный поставщик энергии сама транспортируемая среда. У таких клапанов два золотника. Предназначением основного золотника является непосредственно перекрывать отверстие, для размещения которого отведено седло корпуса. Управляющим золотником перекрывается разгрузочное отверстие (отверстия), через которое сбрасывается давление с полости над мембраной (поршнем). Это приводит к подъему основного золотника и открытию основного прохода.
По местоположению запорного механизма в момент, когда катушка находится в обесточенном состоянии, принято разделять так называемые пилотные устройства, как относящиеся к определенному типу:
- нормально закрытому (НЗ). У клапанов НЗ при обесточенном состоянии соленоида проход для рабочей среды закрыт. То есть, статичное положение предполагает отсутствие напряжения на соленоиде, закрытое состояние приспособления. Ввиду разницы в значениях диаметра между пилотным и перепускным каналами в пользу первого происходит понижение давления над мембраной. Разницей давлений обеспечивается подъем мембраны (поршня) и открывание клапана, остающегося в таком положении, пока на катушку подается напряжение;
- нормально открытому (НО). Напротив, в клапанах, относящихся к нормально открытому типу, при пребывании катушки в обесточенном состоянии рабочая среда может совершать перемещение по проходу в заданном направлении. Поддерживая клапан НО закрытым, следует обеспечить постоянную подачу напряжения на катушку.
Нормально закрытый клапан перекрывает подачу рабочей среды в обесточенном состоянии Существуют также модели устройства, в которых предусматривается при подаче на катушку управляющего импульса переключение с открытого положения на закрытое и в обратном направлении. Такой электроклапан получил наименование бистабильного. Для обеспечения функционирования такое соленоидное устройство нуждается в наличии перепада давления и источника постоянного тока. В зависимости от количества трубных соединений принято называть электромагнитные клапаны:
- двухходовыми. У таких устройств по одному впускному и выпускному трубному соединению. Двухходовые устройства бывают как НЗ, так и НО;
- трехходовыми. Оснащены тремя соединениями и двумя проходными сечениями. Могут выпускаться как НЗ, НО или универсальные. Трехходовые клапаны используют для поочередной подачи давления/разрежения к распределительным клапанам, цилиндрам с односторонним действием, автоматическим приводам;
- четырехходовыми. Четырьмя-пятью трубными соединениями (одним — для давления, одним-двумя – для разрежения, двумя – для цилиндра) обеспечивается работа двусторонне-действующих цилиндров, автоматических приводов.
Классификация клапанов: что такое соленоид, основные виды механизмов
Соленоидные вентили – это запорные и регулирующие устройства, которые используются для включения и отключения системы, внутри которой движется жидкость или газ. Они позволяют контролировать работу коммуникаций дистанционно. В конструкции этих устройств присутствуют электрические магниты, именуемые соленоидами. Этим и объясняется их название.
Электромагнитные клапаны — это запорные устройства, которые применяются для включения и отключения системы
Электромагнитный клапан имеет практически такое же строение, что и стандартный вариант запорного устройства. Отличие заключается лишь в том, что срабатывание механизма происходит, когда на катушку соленоидного клапана поступает электрический заряд. Для его открытия и закрытия не требуется прилагать физические усилия.
В промышленности с помощью таких клапанов контролируется процесс транспортировки различных сред и жидкостей, а также регулируется сила тока. Кроме этого, они широко применяются в быту.
Соленоидный электромагнитный клапан: классификация устройств
Существует несколько разновидностей соленоидных запорных устройств. Эти приборы классифицируются по разным признакам:
- типу конструкции;
- материалу, из которого изготовлена корпусная часть;
- виду уплотнителя;
- положению запора внутри, когда система находится в обесточенном состоянии;
- способу подключения.
Каждая разновидность прибора рассчитана на работу в различных условиях, при определенном давлении и температуре. Устройства разного типа контролируют свою среду. Различают водяные клапаны, газовые, воздушные, паровые. Существуют устройства, регулирующие работу систем, внутри которых перемещаются нефть, бензин и другие виды топлива.
Соленоидный электромагнитный клапан классифицируется по типу конструкции, способу подключения, положению запора
По способу подключения электромагнитные приборы бывают муфтовыми, фланцевыми и штуцерными. Их размер варьируется в пределах 6-150 DN, что позволяет подобрать запорный механизм для любого трубопровода. Для изготовления корпусной части приборов производители используют нержавеющую сталь, чугун, латунь, а также различные виды пластика, обладающие повышенным запасом прочности.
Перекрытие жидкости клапаном осуществляется благодаря мембране, установленной внутри него. А также в этом процессе принимает участие уплотнитель, который изготавливается из эластичных полимеров:
- этилен-пропиленового эластомера;
- фторэластомера;
- бутадиен-нитрильного каучука.
По типу подключения электромагнитные клапаны бывают муфтовыми, штуцерными и фланцевыми
Изделия из фторэластомера способны выдерживать высокие температуры, а также контакт с бензином и маслами. Каучуковые уплотнители имеют промышленное назначение, поскольку проявляют стойкость к воздействию нефтепродуктов. В электрических клапанах для воды используются изделия из этилен-пропиленового эластомера. Они могут контактировать с кислотами, солями и щелочами, которые присутствуют в составе жидкости.
Классификация электроклапанов для воды по принципу функционирования
Функциональные возможности запорных устройств зависят от внутреннего строения, количества патрубков и отверстий. По принципу действия электромагнитные клапаны делятся:
- на одноходовые;
- двухходовые;
- трехходовые.
Одноходовые изделия подключаются к трубопроводной системе посредством одного патрубка. Эти устройства выполняют защитную функцию. Если в системе повышается уровень давления, они просто выпускают лишнюю воду или пар. В соленоидных клапанах 2/2 (двухходовых) имеется два отверстия – входное и выходное.
Трехходовые устройства подключаются к трубам с помощью трех патрубков. Они имеют два входных отверстия и перенаправляют носитель из одного трубопровода в другой. Такие приборы обычно устанавливаются в системах отопления. Функциональные возможности соленоидных электромагнитных клапанов (220В) с тремя патрубками позволяют смешивать рабочую среду путем перегонки теплового носителя между двумя контурами. В результате происходит изменение температуры воды в системе. При этом трубопровод продолжает работать в том же режиме.
Перекрытие движения жидкости осуществляется с помощью мембраны, установленной внутри клапана
По принципу работы соленоидные клапаны бывают прямыми и непрямыми. В устройствах прямого действия сердечник перемещается исключительно под влиянием электромагнита. Непрямые клапаны реагируют еще и на давление рабочей среды.
Характеристики
Электромагнитные клапаны выпускают в разных вариантах. Каждая дополнительная разновидность определена для осуществления тех или иных целей. По качествам работы их разделяют на несколько видов.
- Нормально закрытый соленоидный клапан. В неподвижном положении он перекрыт. Это означает, что откроется он лишь в том случае, если подадут на катушку электрический импульс.
- Нормально открытый. Такой прибор, наоборот, все время находится в открытом состоянии. А сам поток перекрывается только после звонка.
- Регулируемый на квадратные трубы. Такую разновидность установок можно индивидуально настраивать из одной позиции в другую, что очень выгодно.
Зачем нужен электромагнитный клапан?
Соленоидные вентили – категория современной запорной арматуры для трубопроводов самого разного назначения. В быту подобные электроклапаны применяются в автомашинах, спецтехнике, водопроводах и системах автополива и отопления.
Также они широко используются в промышленности для регулировки тока и контроля транспортировки разнообразных жидкостей и газов.
Соленоидный электроклапан относится к энергозависимому оборудованию, для срабатывания на открытие либо закрытие ему требуется электропитание
Внутри электромагнитный клапан для воды или газа каких-либо датчиков не имеет. С его помощью можно лишь регулировать либо полностью перекрывать поток рабочей среды. Если требуется автоматизация данных процессов, то придется дополнительно ставить внешние измерительные приборы, завязывая работу электроклапана уже на них.
К примеру, использовать дополнительно в связке контроллер и датчик протечки воды, чтобы в момент обнаружения протечки соленоидный клапан получил соответствующую команду от контроллера и перекрыл трубопровод.
Среди достоинств использования соленоидных клапанов числятся:
быстрая регулировка тока рабочей среды по трубопроводу;
универсальность и надежность устройства;
длительный срок эксплуатации;
небольшие размеры и малый вес;
многообразие разновидностей прибора.
Срабатывание клапана происходит буквально за доли секунды после подачи на это сигнала. Он рассчитан на работу с жидкостями под разным давлением, от 0 до 25 бар, и с меняющейся температурой, от -20 до +120 °С. При этом в обесточенном состоянии такой электроклапан может оставаться как в закрытом положении, так и открытом – все зависит от модификации прибора.
Чаще всего в быту соленоидный электромагнитный клапан применяется в системах водоснабжения и отопления, где с его помощью дистанционно регулируется водоток
В водопроводах он позволяет автоматически перекрыть подачу воды при порыве труб. А в отопительных системах такой вентиль используется в качестве устройства регулировки потока теплоносителя.
Здесь он по внешнему датчику температуры самостоятельно уменьшает либо увеличивает ток нагретой жидкости от котла к радиаторам.
