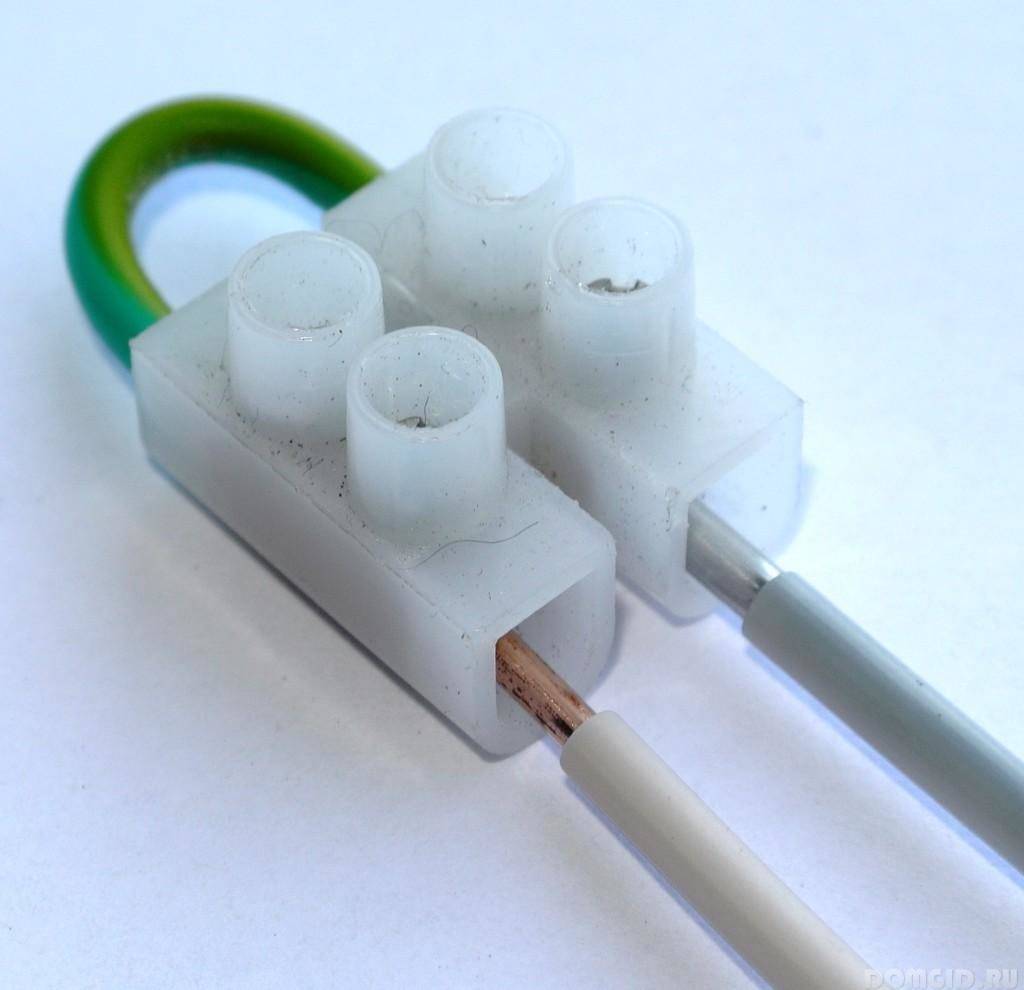

Способы соединения алюминиевых и медных проводов
Существует множество ситуаций, при которых возникает острая необходимость в организации подобных соединений. И далеко не всегда можно быстро и беспроблемно заменить старую алюминиевую проводку в доме на новую медную. Если при попытке подключить новое электрическое оборудование выяснилось, что проводка в доме алюминиевая, то обязательно воспользуйтесь одним из доступных соединителей.
Перечислим основные разновидности электромонтажных соединителей для разных проводников:
Клеммная колодка (клеммник)
Данные устройства заслуживают отдельную статью для рассмотрения, а пока обратим ваше внимание на основные нюансы их эксплуатации. Для надежного контакта алюминиевого и медного проводников в устройстве винтового или самозажимного типа нужно изготавливать пластины из нейтральных материалов
В качестве альтернативы их поверхность следует покрыть специальной пастой, изготовленной исключительно для подобных действий
Эта информация должна указываться на маркировке или в инструкции к изделию.
«Орешки». О них мы писали выше. Свое название изделия получили благодаря строению: роль скорлупы играет пластиковый корпус из карболита, начинки – зажимные пластины для хорошего контакта. Вы без проблем задействуете ответвительные сжимы. Для начала магистраль из алюминиевой жилы зачищается в месте коммутации, после чего помещается в канал одной из зажимных пластин. Медная жила нового оборудования устанавливается в другой пластине без контакта с внешним каналом. Изделия с сечением 120-150 кв. мм используются преимущественно профессиональными электриками, 1,5-4 кв. мм – в домашних условиях.
Прокалывающий зажим коммутируется напрямую к самонесущему изолированному проводу (СИП) на магистрали. Выполнение подобных ответвлений лучше всего доверить квалифицированным специалистам. Если решите делать это самостоятельно, то прибор следует подключить к проводникам без нарушения изоляции (не зачищая кабель). Крепко затяните гайку, что приведет к прокалыванию и обеспечит контакт.
Самодельный соединитель можно изготовить из одного болта, трех латунных шайб, гайки и изоленты. Для коммутации алюминиевого и медного проводников зона их прямого контакта разделяется тремя шайбами. Такой метод считается временным соединением, но по факту узел прослужит в течение нескольких десятилетий.
В качестве альтернативы их поверхность следует покрыть специальной пастой, изготовленной исключительно для подобных действий. Эта информация должна указываться на маркировке или в инструкции к изделию.
«Орешки». О них мы писали выше. Свое название изделия получили благодаря строению: роль скорлупы играет пластиковый корпус из карболита, начинки – зажимные пластины для хорошего контакта. Вы без проблем задействуете ответвительные сжимы. Для начала магистраль из алюминиевой жилы зачищается в месте коммутации, после чего помещается в канал одной из зажимных пластин. Медная жила нового оборудования устанавливается в другой пластине без контакта с внешним каналом. Изделия с сечением 120-150 кв. мм используются преимущественно профессиональными электриками, 1,5-4 кв. мм – в домашних условиях.
Прокалывающий зажим коммутируется напрямую к самонесущему изолированному проводу (СИП) на магистрали. Выполнение подобных ответвлений лучше всего доверить квалифицированным специалистам. Если решите делать это самостоятельно, то прибор следует подключить к проводникам без нарушения изоляции (не зачищая кабель). Крепко затяните гайку, что приведет к прокалыванию и обеспечит контакт.
Самодельный соединитель можно изготовить из одного болта, трех латунных шайб, гайки и изоленты. Для коммутации алюминиевого и медного проводников зона их прямого контакта разделяется тремя шайбами. Такой метод считается временным соединением, но по факту узел прослужит в течение нескольких десятилетий.
Это интересно: Расчет заземления для частного дома — формулы, схемы, видео

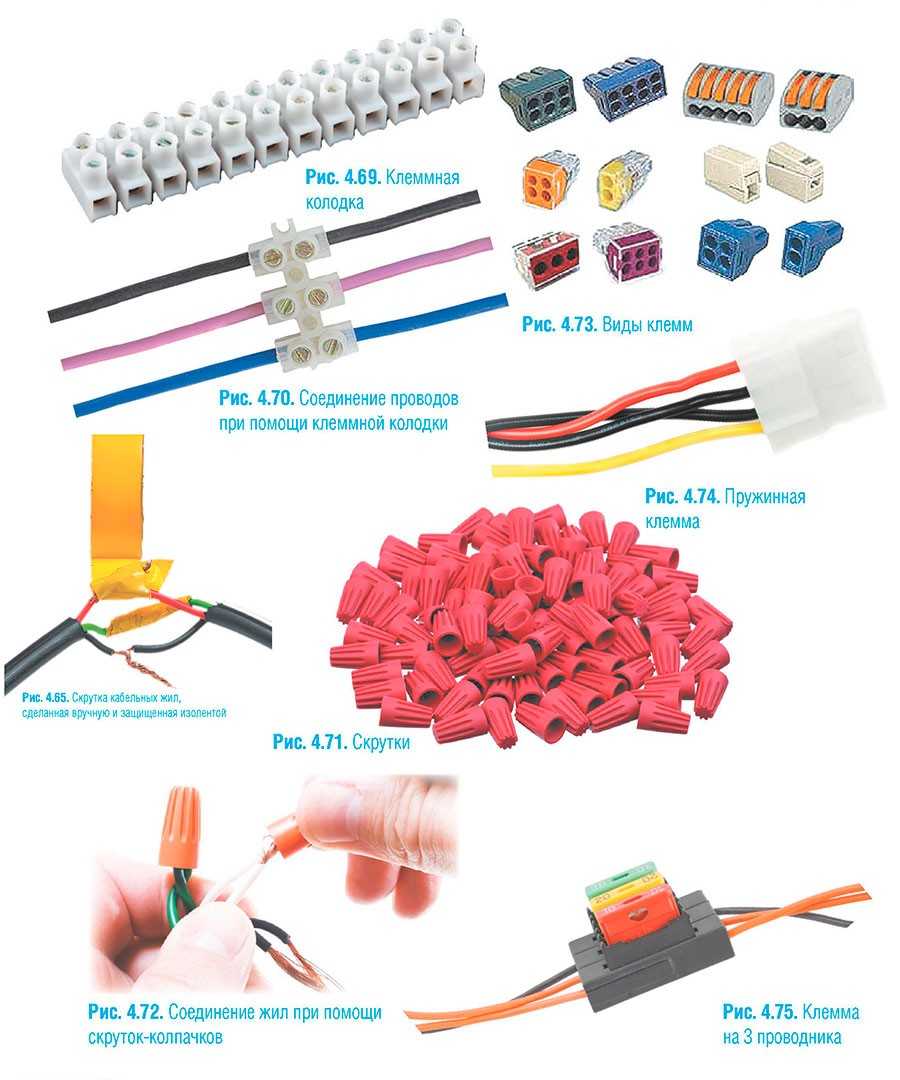

Основные виды клемм
Винтовые (строительные, барьерные)
Винтовые клеммы представляют собой самый востребованный вариант, который отличается простотой и превосходной надежностью. Такие клеммники подходят для подсоединения розеток и для укладки электропроводки.
При этом используется соединение проводов с помощью зажимов винтового типа. Это позволяет обеспечить прочную фиксацию. Не стоит использовать винтовые клеммники для проводов из алюминия.
Винтовые соединители
Зажимные (пружинные, самозажимные): зажимы для проводов
Такие изделия также называют обжимные клеммы для проводов. Кабели в них зажимаются с помощью пружины. При этом не требуется специальный инструмент. Зачищенный провод устанавливается до упора в колодку и крепится пружиной. В современных моделях предусмотрена функция самозажима.
Пружинные клеммы пользуются популярностью из-за надежного соединения. Чтобы извлечь жилу необходимо оттянуть рычажок обратно. Выбирая такой вариант, клеммник нужно выбрать с учетом количества соединений. Пружинные изделия делаются из разных полимерных материалов. Контактный элемент выполняется из двух латунных пластин.
Зажимные изделия

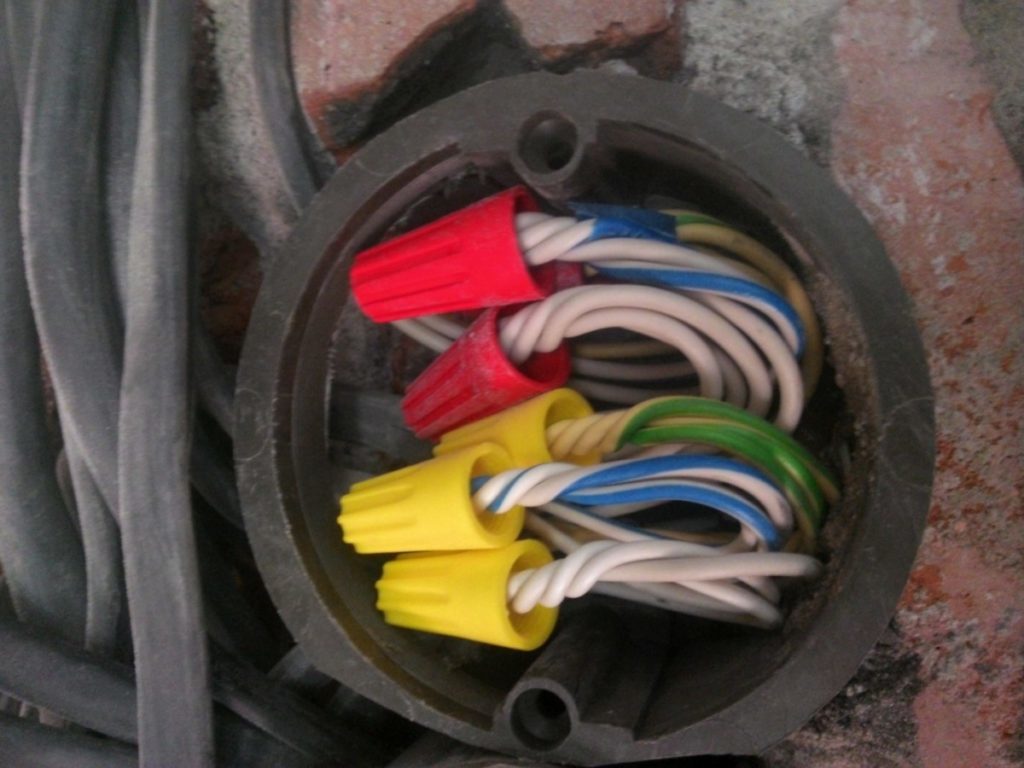

Клеммы для распределительных коробок
Чтобы осуществить соединение проводов в распределительной коробке используется клемма из пластмассового корпуса с отверстиями для проводников, пружинного элемента и токонесущей шины. Для подсоединения проводник следует вставить до упора в клемму. При этом пружинный элемент прочно прижимает проводник.
Клеммы внутри коробки
Клеммы с предохранителем
Клеммы с предохранителями используются для селективной защиты вторичных цепей. Применяются как гибкие, так и жесткие проводники.
Клеммные колодки
Клеммная колодка представляет собой приспособление коммутации всевозможных схем с попарно соединенными зажимами. Изделия содержат гнезда большого диаметра. У колодок бывают безрезьбовые и резьбовые выходы. Применяются винты из металла, с помощью которых затягивают жилы. Типы колодок разные, но принцип их устройства один.
Для быстрого соединения проводов часто применяются колодки «Ваго». Они бывают двух видов:
- с плоскопружинным механизмом;
- универсальные с рычажковым механизмом.
Компактные клеммные колодки
Ножевые клеммники
Такие варианты используются для заземления и для цепей зануления. Также их применяют для врезания ответвлений в проводник. Ножевые соединения часто применяются для аудиотехники. Их особенностью является то, что при установке не требуется зачистка проводника. Провод просто устанавливается в клеммник и обжимается.
Достоинством таких клеммнков считается экономия времени на монтаж, надежность и безопасное соединение за счет специального рычага. Кроме того, для установки не требуется специальный инструмент.
Ножевые модели
На что обратить внимание при выборе?
Если человек планирует проводить ремонтные работы в доме или квартире, то лучше всего покупать самозажимные изделия, винтовые лучше оставить на магазинной полке
Чтобы не ошибиться в выборе, важно правильно посчитать количество проводов, которые располагаются в каждом соединении, а также учитывать диаметр жил. Жесткость также учитывается и часто играет важную роль
Если пользователь планирует использовать элемент для работы с гибким кабелем, то лучше отдать предпочтение многоразовым моделям, так как зажим там происходит при помощи специальной лапки. Конечно, стоимость будет выше, но взамен владелец получит качество.
Следует помнить, что одноразовые модели, которые предназначены для установки в алюминиевых проводах, отличаются цветом, который может быть серым или черным, внутри прибора находится специальная техническая смазка.
Для меди производители создают прозрачные клеммы, поэтому найти подходящий вариант легко. Если человек планирует использовать фиксатор для соединения меди и алюминия, то стоит применять многоразовые устройства.
Соединители для кабеля
Найдено товаров: 222
Доступно со склада самовывоза
Часто ищут: Бытовой; Тип товара: Трубка термоусадочная; Бренд: DORI; Фасовка: 21; Страна-производитель: Китай; Бытовой: Да; Вес: 0,02;
Доступно со склада самовывоза
Часто ищут: Бытовой; Тип товара: Наконечник; Бренд: DORI; Фасовка: 100; Страна-производитель: Китай; Бытовой: Да; Вес: 0,06;
Доступно со склада самовывоза
Часто ищут: Бытовой; Тип товара: Наконечник; Бренд: DORI; Фасовка: 100; Страна-производитель: Китай; Бытовой: Да; Вес: 0,02;
Доступно со склада самовывоза
Часто ищут: Бытовой; Тип товара: Трубка термоусадочная; Бренд: DORI; Фасовка: 21; Страна-производитель: Китай; Бытовой: Да; Вес: 0,01;
Доступно со склада самовывоза
Часто ищут: Бытовой; Тип товара: Наконечник; Бренд: DORI; Фасовка: 100; Страна-производитель: Китай; Бытовой: Да; Вес: 0,03;
Доступно со склада самовывоза
Часто ищут: Бытовой; Тип товара: Трубка термоусадочная; Бренд: DORI; Фасовка: 21; Страна-производитель: Китай; Бытовой: Да; Вес: 0,02;
Доступно со склада самовывоза
Тип товара: Скрутка; Бренд: EKF; Фасовка: 100; Вес: 0,27;
Доступно со склада самовывоза
Тип товара: Гильза кабельная; Бренд: DORI; Фасовка: 20; Применение: Для соединения проводов; Вид: Медный луженый; Количество модулей: 20; Тип конструкции: Сквозной; Номинальный ток: До 10; Страна-производитель: Россия; Вес: 0,1;
Доступно со склада самовывоза
Тип товара: Наконечник; Бренд: DORI; Фасовка: 100; Вес: 0,01;
Доступно со склада самовывоза
Тип товара: Гильза кабельная; Бренд: DORI; Фасовка: 20; Применение: Для соединения проводов; Вид: Медный; Количество модулей: 20; Тип конструкции: Сквозной; Номинальный ток: До 10; Страна-производитель: Россия; Вес: 0,12;
Доступно со склада самовывоза
Тип товара: Трубка термоусадочная; Бренд: EKF; Вес: 0,013;
Доступно со склада самовывоза
Тип товара: Набор наконечников; Бренд: DORI; Фасовка: 520; Вес: 0,08;
Доступно со склада самовывоза
Тип товара: Трубка термоусадочная; Бренд: EKF; Вес: 0,009;
Доступно со склада самовывоза
Привезем в строительные центры
14/07 после 10:00
при заказе до 13/07 до 23:06
Тип товара: Муфта соединительная; Бренд: КВТ; Применение: Для соединения проводов; Страна-производитель: Россия; Вес: 0,03;
Доступно со склада самовывоза
Часто ищут: Бытовой; Тип товара: Наконечник; Бренд: DORI; Фасовка: 100; Страна-производитель: Китай; Бытовой: Да; Вес: 0,01;
Доступно со склада самовывоза
Тип товара: Набор наконечников; Бренд: DORI; Фасовка: 290; Вес: 0,09;
Доступно со склада самовывоза
Тип товара: Гильза кабельная; Бренд: DORI; Фасовка: 25; Вес: 0,03;
Доступно со склада самовывоза
Тип товара: Гильза кабельная; Бренд: DORI; Фасовка: 20; Применение: Для соединения проводов; Вид: Медный; Количество модулей: 20; Тип конструкции: Сквозной; Номинальный ток: До 10; Страна-производитель: Россия; Вес: 0,05;
Доступно со склада самовывоза
Часто ищут: Бытовой; Тип товара: Наконечник; Бренд: DORI; Фасовка: 100; Страна-производитель: Китай; Бытовой: Да; Вес: 0,08;
Доступно со склада самовывоза
Часто ищут: Бытовой; Тип товара: Наконечник; Бренд: DORI; Фасовка: 5; Применение: Для переменного тока; Тип конструкции: Воздушный; Страна-производитель: Китай; Бытовой: Да; Селективный: Нет; Вес: 0,015;
Продолжая работу с сайтом, вы даете согласие на использование сайтом cookies и обработку персональных данных в целях функционирования сайта, проведения ретаргетинга, статистических исследований, улучшения сервиса и предоставления релевантной рекламной информации на основе ваших предпочтений и интересов.
Основные типы Ваго
Зажимы этой фирмы распределяются на три наиболее популярных категории, основным отличием между ними является тип пружины:
- Плоскопружинные.
- Cage Clamp.
- Fit-Clamp.
Соединители с плоской пружиной
Удобны для скорого монтажа кабельной линии. Повторное применение таких зажимов не практикуется. Рекомендуется использовать для скрепления жестких одножильных проводников с площадью сечение от 0.5 до 4 квадратных миллиметров. Допускается применение с гибкими многожильными проводниками, но в таком случае наконечники проводов спрессовывают.
Такие клеммы хороши в случаях, когда необходимо максимально понизить падение напряжения в длинных проводниках, при монтаже силовых линий, для распределения потенциала шести миллиметрового провода.
Выпускаются двух типов:
- Для медных проводов — зажимы без наполнителя (пасты). Позволяют соединять только медные провода с сечением до 2.5 мм². Клеммники на 2–8 кабелей.
- Универсальные — соединения, которые позволяют использовать алюминиевые и медные провода. Кроме того, допускается соединение медь/алюминий. Специальная контактная паста внутри зажима защищает оголенные проводники от кислорода и воды, минимизирует вероятность окисления.
Cage Clamp
Чаще всего используют для подключения осветительных приборов, индуктивных датчиков передвижения, электрических моторов, электромашин, счетчиков, насосов, потенциалов, теплых полов, отопительных приборов, нагнетателей, а также распределительных коробок. Можно использовать многожильный провод без наконечников.
Подходят для многожильных и одножильных электропроводов с площадью сечения от 0.08 до 35 квадратных миллиметров. Можно комбинировать сечения разной площади. Cage Clamp легко монтировать, они имеют долгий срок службы. Эти соединители считаются более дорогими.
Fit-Clamp
Зажимы с врезным контактом, электрику не нужно зачищать изоляцию кабеля перед монтажом. Эта технология делает соединение проводов еще более простым делом. Благодаря Фит-клэмп скорость и качество выполнения соединительных работ существенно возрастает.
Серии ваговских соединителей
Существует ряд серий разъемов Wago. Наиболее популярные из них: 224, 243, 273, 773, 2273, 222, 221. Рассмотрим самые популярные из них:
- 773 — зажимы для одноразового соединения, с использованием предпочтительно одножильных электропроводов. Поставляются с наполнением техническим вазелином и без.
- 222 — разъемы с закрывающим механизмом. Поставляются без пасты. Можно совмещать одножильные с многожильными проводниками. Выдерживают напряжение до 380 В, сечение до 4 квадратных миллиметров.
Соединители для кабелей и проводов
Кабеля можно соединять также специальными соединителями. Это отрезки трубы, в которых нарезана резьба и вкручены болты. Соединители есть разъёмные, в которых болты выкручиваются, и неразъёмные. В неразъёмных соединителях головки болтов срываются после зажима. Есть также соединители, рассчитанные на соединение проводов и кабелей разного сечения. Кабеля в соединители вставляются встык, навстречу друг другу.
Соединители, используемые на воздушных линиях электропередач, состоят из двух половин, соединяющихся болтами. Провода укладываются в специальные пазы навстречу, параллельно друг другу, после чего обе половины зажимаются болтами.
Болтовое соединение
Простой, бюджетный, но достаточно эффективный вариант коммутации проводников – это их соединение при помощи обыкновенного болта.
Для его реализации вам потребуется непосредственно сам болт, три шайбы и одна гайка. На резьбу болта надевается шайба, затем на него накручивается зачищенная жила одного из проводников, далее надевается еще одна шайба, накручивается жила, надевается шайба и вся эта конструкция плотно фиксируется гайкой. По завершении монтажа вся конструкция должна быть тщательно заизолирована.
Достоинства болтового соединения проводников:
- минимальные затраты;
- доступность комплектующих;
- возможность соединять токоведущие жилы, изготовленные из различных материалов.
Недостатки болтового соединения проводников:
- невысокое качество фиксации;
- большой расход изоляционных материалов;
- большие размеры полученной конструкции.
Таким образом, вы можете осуществить коммутацию токоведущих жил проводов и кабелей самыми разнообразными способами, выбирая самые подходящие для вашей электрической сети, места расположения соединения, а также для вашего кошелька.
Клеммные колодки
Клеммная колодка для соединения проводов представляет собой пластиковый корпус с латунной втулкой внутри и винтовыми зажимами со сторон входов в нее. Для соединения проводников посредством клеммной колодки следует вставить внутрь данной конструкции их зачищенные концы, а затем плотно зафиксировать соединение с помощью затягивания винтов.
Наиболее часто соединительные колодки для электропроводов применяются в распределительных щитках, а также для подключения осветительных приборов, выключателей и розеток.Входные отверстия клеммных колодок могут отличаться друг от друга, будучи приспособленными для проводов того или иного сечения.
Достоинства клеммных колодок:
- невысокая стоимость;
- простота использования;
- надежность соединения;
- возможность коммутации проводников, жилы которых изготовлены из разных материалов.
Недостатки клеммных колодок:
позволяют соединять не более двух проводников;
необходимость особой осторожности при соединении алюминиевых и многожильных проводов.
Критерии выбора клеммников для соединения проводов
Выполняя самостоятельно монтаж электропроводки в частном доме или квартире, лучше отдать предпочтение самозажимным, чем винтовым клеммам. Для правильного их выбора стоит заранее просчитать количество проводов в каждом соединении, диаметр жил. Имеет значение и жесткость провода. Для гибких кабелей выбираем многоразовые клеммники, в которых зажим производится вручную специальной лапкой. Стоимость их выше. Для одножильных подойдут одноразовые соединители, но тут играет роль материал изготовления кабеля.
Важно знать! Одноразовые клеммы для алюминиевых жил имеют серый или черный цвет, а внутри находится графитовая смазка. Для меди выпускаются соединители из прозрачного пластика без наполнения
Если планируется совмещение меди и алюминия, используют многоразовые изделия.
Электрические характеристики
При выборе и установке коннектора для кабеля 220 важно обратить внимание на его электрические характеристики. Ниже представлены основные параметры, которые необходимо учитывать:
- Номинальное напряжение: это значение указывает на максимальное напряжение, которое коннектор может безопасно передавать. Для кабеля 220 можно выбирать коннекторы с номинальным напряжением 220 В.
- Номинальный ток: этот параметр определяет максимальный ток, который коннектор может выдерживать без перегрева. Обычно в случае кабеля 220 используются коннекторы с номинальным током 16 А или 32 А.
- Степень защиты: данный показатель характеризует защиту коннектора от воздействия влаги и пыли. Он обозначается IP-кодом, где первая цифра указывает степень защиты от пыли, а вторая цифра — от влаги. Например, IP44 означает, что коннектор защищен от твердых предметов, таких как пыль, и имеет защиту от брызг воды.
- Тип контактов: это может быть важным параметром при выборе коннектора. Для кабеля 220 можно использовать коннекторы со стандартными контактами CEE 7/7, также известными как «европейские» контакты.
При установке коннектора также необходимо обратить внимание на правильное соединение проводов и надежную фиксацию контактов внутри коннектора. Неправильная установка или фиксация проводов может привести к неисправности или даже аварии
Важно также учитывать соответствие выбранного коннектора с использованным кабелем. Кабель должен легко входить в коннектор и обеспечивать надежное соединение контактов
Перед установкой коннектора необходимо обязательно отключить питание и убедиться в отсутствии напряжения на проводах. Для безопасности рекомендуется обратиться к специалистам или ознакомиться с инструкцией по установке.
Самозажимные клеммники WAGO: плюсы и минусы конструкций
Эта технология соединения электрической схемы основана на быстром создании контакта с проводом при его прижатии отдельным ножом-пластиной к клеммной перемычке за счет переключения механического рычажка.
Подвижная клемма ВАГО, обеспечивая хорошее удержание жилы, немного деформирует металл провода. Это ее недостаток.
Если контакт будет не плотный, то WAGO может просто выгореть при максимальных токах. По этой причине эту конструкцию лучше тоже использовать для осветительных устройств, но не розеточных групп.
Если схема подвергалась перегрузкам или протеканию токов коротких замыканий, то состояние контактов лучше проверить.
ВАГО производятся большим количеством серий и конструктивных исполнений с возможностью одновременного подключения от 2 до 8 жил поперечного сечения 0,75÷4 мм кв.
Они имеют много особенностей, например, клеммы WAGO серии 2273-244 снабжаются контактной пастой для алюминиевой жилы. В них можно стыковать различные металлы.
Чтобы вам было легче понять, как соединять провода правильно рекомендую посмотреть видеоролик владельца Советы электрика. Он сравнивает показатели нагрева различных соединителей при номинальном токе.
Работа спорная, поэтому по ней много комментариев, высказывающих разные мнения. Посмотрите их тоже: польза очевидна.
Как лучше надежно соединить между собой два кабеля
Способы соединения кабелей, при которых нужно оборудование и умения в области электротехники:
- пайка;
- сварка;
- обжим гильзами.
Простые способы соединения, не требующие инструментов и знаний:
- соединение с помощью клеммных колодок;
- пружинные зажимы;
- колпачки СИЗ;
- болтовое соединение.
Выбор способа соединения зависит от характеристик проводов. Требуется учитывать вид и материал жилы, количество проводков, условия эксплуатации.
Алюминиевые
Алюминиевые провода также можно соединять любым методом, но с некоторыми особенностями. При соединении металл нужно вручную зачистить от изоляции.
Медные
Медный провод можно соединить при помощи клеммных колодок, зажимов Wago (обязательно с использованием специальной пасты), при помощи болта, пайки.
Коаксиальные коннекторы для цифрового телевидения
Коаксиальные коннекторы — это стандартные разъемы, используемые для подключения антенн и кабелей к телевизору или другим устройствам цифрового телевидения. Они обеспечивают надежное и качественное соединение, сохраняя сигнал в цифровом формате.
Наиболее распространенные типы коаксиальных коннекторов для цифрового телевидения:
- F-разъем — это наиболее широко используемый тип коаксиального коннектора для цифрового телевидения. Он имеет внутреннюю резьбу и используется для подключения антенн и кабелей к телевизору, спутниковому ресиверу или другому приемнику сигнала.
- BNC-разъем — это разъем, который обычно используется в профессиональных аудио- и видеоустройствах. Он имеет зажимы для надежного соединения и широко применяется в телекоммуникационной и сетевой оборудовании.
При выборе коаксиального коннектора для цифрового телевидения необходимо учитывать следующие факторы:
- Совместимость с устройствами — убедитесь, что выбранный коннектор подходит для вашего телевизора или другого приемника сигнала.
- Качество соединения — выбирайте коннекторы из надежного материала, который обеспечивает низкое сопротивление и минимальные потери сигнала.
- Простота установки — некоторые типы коаксиальных коннекторов имеют механизмы быстрой установки, что упрощает процесс подключения.
Сравнение коаксиальных коннекторов для цифрового телевидения
Тип разъема
Описание
Применение
F-разъем
Имеет внутреннюю резьбу; широко используется
Подключение антенн и кабелей к телевизору, спутниковым ресиверам
BNC-разъем
Имеет зажимы; применяется в профессиональных устройствах
Аудио- и видеоустройства, телекоммуникационное оборудование
При использовании коаксиальных коннекторов для цифрового телевидения необходимо также обращать внимание на качество кабелей и антенн, чтобы обеспечить наилучшую передачу сигнала и получение четкого изображения
Клеммники зарубежного производства
Лучшие производители разработали удобные технологии и новинки, позволившие трансформировать классические клеммы в уникальные интерфейсы соединения.
Прижимной Push Wire
Неразъёмное изделие, использующее свойства жёсткости, для надёжного крепления. Монтаж выполняется путём проталкивания зачищенного конца провода в отверстие. Извлечение осуществляется выкручиванием провода.
Виды соединителей:
- для одиночного провода;
- для проводов с пониженной жёсткостью.
Силовой пружинный Power cage clamp
Универсальный клеммник для всех типов электропроводов, имеющих сечение до 95 мм². Состоит из двойной клетки, оборудованной пружиной с прессом и металлической шиной.
Соединение выполняется с помощью шестигранника для поджимания. После установки ключ поворачивается и опустившийся пресс надёжно прижимает проводник.
Наборный самозажимной Cage clamp
Эксклюзивная техника, запатентованная фирмой WAGO, для проводников любой жильности с сечением до 35 мм². Подсоединение выполняется путём поднятия пружинного зажима с помощью специального рычажка. После установки проводника зажим опускается обратно.
клеммник WAGO
Самозажимной Cage clamp S
Использование не предусматривает применения электромонтёрских инструментов. Подсоединение выполняется путём установки оголённого конца провода до упора.
Виды клемм для соединения проводов
Муфтовый фиксатор для проводов
Перед тем как соединить провода при монтаже следует запастись специальными клеммами, посредством которых удается налаживать контакт без применения вспомогательного оборудования. Обойтись без паяльника и сварочного аппарата позволяют следующие виды контактных соединителей для электрических проводов:
- муфтовые фиксаторы;
- колодочные и самозажимные клеммы;
- ножевые контакторы;
- винтовые и пружинные разъемы.
Каждая их этих разновидностей нуждается в особом рассмотрении.
Муфтовые фиксаторы
Этот вид соединителей для проводов рассчитан на монтаж электрических шин сечением порядка 0,25-16,78 мм квадратных. Он изготавливается в виде полой металлической гильзы, фиксирующей жилы путем их силового обжима. Другой вариант муфтового фиксатора предполагает сочленение проводов за счет организации болтового соединения. Обычно этот вид соединителей применяют для одножильных обжимных проводников: качество и надежность крепления многожильного кабеля в этом случае резко падает, так как отдельные проволочки расходятся под сильным давлением на них.
Клеммы на пластиковых колодках
Клеммы в пластиковых колодках
Еще один очень удобный способ фиксации проводных изделий – использование специальных клемм, размещенных на прочных продолговатых пластиковых колодках. От обычных клеммных соединителей они отличаются тем, что гарантируют равномерный прижим по всей площади контакта. Особенностью их конструкции является наличие на прижимной поверхности особой выемки, ограничивающей давление на коммутируемую жилу проводника.
Такие клеммы годятся для любых проводников. Для образования надежного сочленения потребуется зачистить концы соединяемых жил от изоляции и поместить в зазор, образованный контактной и прижимной пластинами. Эти изделия оснащаются крышкой из прозрачного пластика, которая при желании легко снимается.
Самозажимные клеммы
Разъемы для проводников этого типа отличаются удобством и простотой налаживания контакта. Для этого достаточно вставить конец жилы в отверстие и утопить его до упора, после чего он автоматически фиксируется встроенным зажимом. Благодаря качественному материалу клеммы прижимное усилие со временем не ослабевает и гарантирует долгую эксплуатацию установившегося контакта.
Колодки винтовые
Винтовые клеммные колодки
Зажимы этого класса являются разновидностью муфтовых соединителей; они также выполняются в виде гильзы, но со скругленным донышком овальной формы. В ее верхней части имеется отверстие под винтовой зажим, а сам корпус изделия помещен в изолятор из капрона. Для вкручивания и ослабления винтов в теле изоляции предусмотрены сквозные каналы.
Эти изделия подразделяются на одиночные и групповые контакторы, рассчитанные на разное число сопряжений. Первые выполняются в виде отдельного контактного разъема, соединяющего одножильные проводники, а вторые – как мультисоединители. С их помощью допускается коммутировать проводники с сечением жилы до 25-ти мм квадратных.
Пружинные клеммные колодки
Типичные представители соединителей этого класса – клеммы или колодки от фирмы «WAGO». Коннекторы для проводов под таким названием выпускаются в следующих двух исполнениях:
- PUSH WIRE – одноразовые неразъемные образцы;
- CAGE CLAMP – соединители многоразовые.
Многоразовые соединители оснащены специальным рычажком, позволяющим легко освобождать концы жил кабеля. Корпуса таких изделий изготавливаются на основе полиамида или поликарбоната, устойчивых к колебаниям температуры и к агрессивным средам. Сами металлические коннекторы выполнены из луженой меди, улучшающей качество контакта, снижающей сопротивление перехода и улучшающей антикоррозийную защиту.
Колодки ножевые
Клемма ножевая
Разъемные соединители этого типа применяются в практике электромонтажа не так часто. Они обычно используются при организации цепей зануления или заземления трехжильного кабеля, а также при монтаже неразрывных токопроводящих линий. Иногда к ним прибегают при оформлении ответвлений в линейных трассах методом врезки.
Соединители ножевого типа нередко применяются для коммутации проводных линий в аудиотехнике. Известно два типа изделий этого класса: одноразового и многоразового использования. К первым относятся хорошо известные колодки фирмы «Scotchlok» от компании 3М.
Изделия укомплектовываются специальным приспособлением, при использовании которого несколько жил вставляются в контакт путем простого надавливания. Отличительной особенностью и преимуществом этих контакторов является возможность обходиться при проведении операций подсоединения без зачистки концов от изоляции.
Колпачки СИЗ
Аббревиатура СИЗ расшифровывается как соединительный изолирующий зажим. Колпачки сиз – это простейшие пластиковые колпачки, но с пружинным держателем для проводов внутри. Соединение проводов с помощью таких зажимов осуществляется чаще всего внутри распределительных коробов.
- низкая стоимость;
- простота монтажа;
- выпускаются в различных цветовых решениях.
Важно! Последнее из вышеперечисленных достоинств является немаловажным, когда, например, провода не имеют цветовой маркировки, тогда функциональное назначение токоведущих жил можно обозначить посредством соединительных изолирующих зажимов. Недостатки колпачков СИЗ заключаются в следующем:
Недостатки колпачков СИЗ заключаются в следующем:
- невозможность соединять проводники из разных материалов;
- не самые высокое качество изоляции и фиксации жил внутри колпачка.
Выводы и полезное видео по теме
Инструктаж по применению различных видов соединителей:
Подробно о гильзах и обжимных клещах:
Чем хороши самозажимные клеммники:
Правильный выбор клемм и соединителей обеспечивает безопасность, без которой любая электросеть существовать не может. При наличии инструмента можно выполнить соединение проводов самостоятельно, используя подходящих тип коннектора.
Особенно простыми в монтаже являются соединители ВАГО, правда, при соблюдении инструкции по коммутации.
Есть опыт соединения проводов? Или хотите задать вопросы по теме выбора и применения коннекторов? Пожалуйста, комментируйте публикацию и участвуйте в обсуждениях. Блок обратной связи расположен ниже.
Выводы и полезное видео по теме
Инструктаж по применению различных видов соединителей:
https://youtube.com/watch?v=pCCV7mVROjo
Подробно о гильзах и обжимных клещах:
Чем хороши самозажимные клеммники:
Правильный выбор клемм и соединителей обеспечивает безопасность, без которой любая электросеть существовать не может. При наличии инструмента можно выполнить соединение проводов самостоятельно, используя подходящих тип коннектора.
Особенно простыми в монтаже являются соединители ВАГО, правда, при соблюдении инструкции по коммутации.
Есть опыт соединения проводов? Или хотите задать вопросы по теме выбора и применения коннекторов? Пожалуйста, комментируйте публикацию и участвуйте в обсуждениях. Блок обратной связи расположен ниже.
Чтобы электроснабжение в ваших домах всегда было качественным, бесперебойным и надёжным, очень важно при монтажных работах правильно выполнить соединение проводов. Способов существует очень много, мы подробно рассмотрим каждый в отдельности с его преимуществами и недостатками, с пошаговой инструкцией выполнения коммутации
А также уделим внимание вечному вопросу электриков – как подсоединить провода, жилы которых выполнены из разных металлов (например, медные и алюминиевые)
