Как правильно соединить провода между собой

Соединение проводов самозажимными (пружинными) клеммами

Ну и в завершение, рассмотрим наиболее простое, достаточно эффективное, удобное, а главное быстрое соединение проводов – самозажимные (пружинные) клеммы. Большое распространение получили пружинные клеммы фирмы Wago , которые позволяют выполнять соединение проводов:

• не обладая какими-либо специальными навыками;
• нет необходимости в покупке специальных инструментов (паяльник, сварочный трансформатор, пресс-клещи);
• у некоторых клемм Wago, есть специальная паста, которая позволяет соединять медные и алюминиевые провода и препятствует окислению;
• не нужно дополнительной изоляции;
• быстрая разъемность соединения (отжал рычажок и вытащил нужный провод).

Клеммы Wago  выпускают для соединения проводов и кабелей от 0,75 до 4 кв.мм., количество соединяемых проводов от 2 до 8. Клеммы Wago

Придумали клеммники Wago в Германии. Пожалуй самый существенный минус – это их цена, средняя стоимость клеммника Wago на 3 провода, будет примерно около 11-12 рублей, поэтому если распределительных коробок очень много, то и суммарная стоимость клеммников Wago выйдет немалая. Не стоит использовать клеммы Wago при электромонтаже проводки с нагрузками более 16 А. Их вообще, лучше применять максимум на линии освещения для электропроводки в частном доме или квартире, и выбирайте клеммники Wago с запасом, как минимум на ступень выше.

Это основные способы соединения проводов, у каждого из способов есть, свои сторонники и противники, которые готовы спорить до бесконечности о лучшем способе соединения проводов. На мой взгляд, многое зависит от ситуации, где и как необходимо соединить провода, наличие времени на электромонтаж, и где-то можно обойтись клеммниками, а где-то только сваркой.

Видео. Сравнение сопротивления соединений проводов: скруткой, сваркой и клеммниками.

Из видео можно сделать следующий вывод, что соединение проводов пайкой и сваркой имеют одинаковые сопротивления. То есть по физическим свойствам они одинаковы, но соединение проводов пайкой или сваркой позволит замедлить химическую реакцию окисления проводов и сохранит целостность соединения провода на долгие годы

И если есть возможность, то лучше, конечно, использовать соединение проводов пайкой, сваркой или опрессовкой.
Важно при этом помнить, что алюминий окисляется быстрее, чем медь, и окисная пленка на поверхности алюминиевого провода, имеет более высокое переходное сопротивление, чем у медных проводов. Это ухудшает токопроводимость соединения (контакта) и приводит к его нагреву

Спасибо за внимание

Электро-гидроизоляция проводов погружных насосов

При установке или эксплуатации погружного насоса может возникнуть необходимость удлинения силового кабеля. Собственно речь пойдет не о удлинении-соединении, а об изоляции места соединения проводов погружного насоса. В данном случае соединение должно быть полностью герметично, так как условия эксплуатации просто экстримальные — под водой.

Во первых соединенные концы кабеля должны быть пропаяны, либо находиться в специальных зажимных гильзах. Для электро-гидроизоляции проводов погружных насосов можно использовать:

1. термоусадочную трубку
2. изоленту
3. заливные муфты.

При изоляции термоусадочной трубкой

Термоусадка должна быть клеевой. На ее внутренней поверхности нанесен слой клея, который при обжимании расплавляется и образуется сплошной герметичный слой. Термоусадочная трубка способна сжиматься при воздействии на нее повышенной температуры и плотно охвватывать изолируемые поверхности. Как правило это производится с помощью горелки, специального фена или открытого пламени если диапазон температур для трубки не критичен. В этом случае подойдет простая зажигалка. Температура нагревания указывается в инструкции к трубке.

Из изолент лучше применять ленту ЛЭТСАР. Главная ее особенность — способность монолитизироваться, то есть превращаться в сплошную трубку. Продается она в больших бабинах, намотанная с прослойкой полиэтилена (чтобы не слиплась). Слои ленты ЛЭТСАР следует наматывать с перекрытием предыдущего наполовину. Для качественной изоляции требуется 3-4 слоя ленты.

Заливная муфта по сути — коробка куда укладывается место соединения кабеля и заливается компаундом(смола отверждаемая в есстественных условиях). В отличии от первых двух более кустарных способов муфта считается практичной и имеет дольший срок службы. Хотя в советское время для таких работ использовалась обычная изолента — и отлично служила.

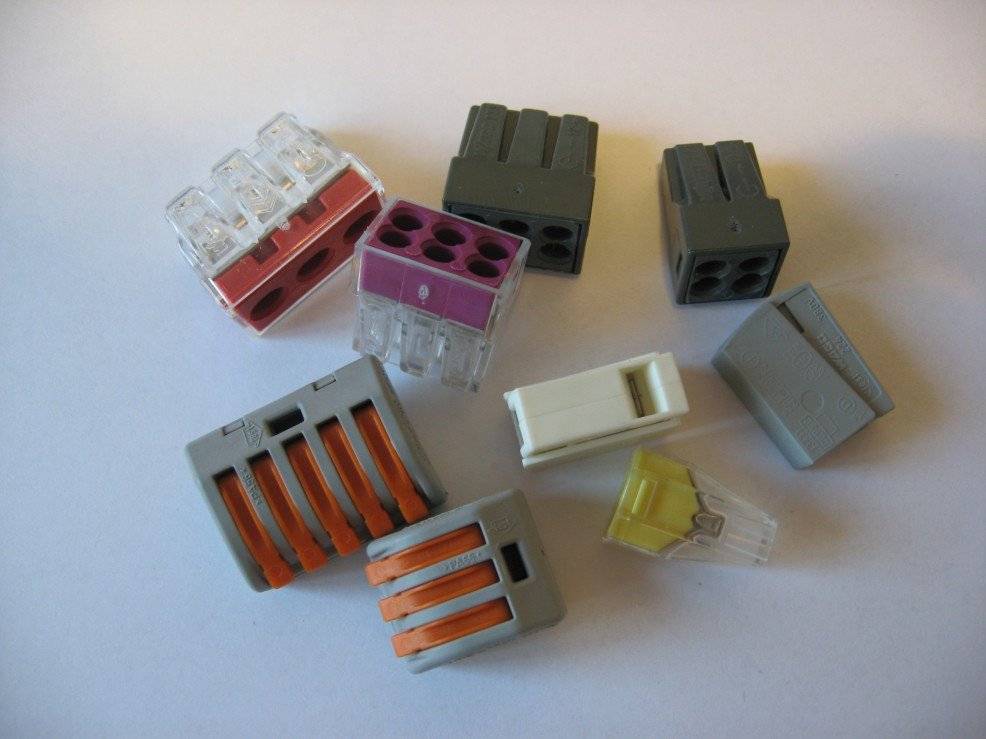

Зажимы для проводов wago

Появились на нашем рынке они несколько лет назад и наделали много шума: с их помощью соединение происходит очень быстро и легко, имеет при этом высокую надежность. Есть у производителя конкретные рекомендации по использованию данной продукции:

• wago применять только для одножильных или многожильных проводников сечением от 0,5 мм2 до 4 мм2;
• для фиксации и соединения многожильных и проводов малых диаметров использовать зажим CAGE CLAMP — от 0,08 мм2 до 35 мм2;

Внутри этих устройств есть металлическая пластина, которая и и обеспечивает должную степень контакта. Форма и ее параметры пластин разрабатывались и тестировались специально. Тесты проводились на вибрационном стенде в течение многих часов, затем нагревались-охлаждались. После чего проверялись электрические параметры соединения. Все тесты были пройдены на «отлично»  и фирменная продукция показывает себя всегда на «пять».

Вообще, ассортимент продукции фирмы Wago очень широкий, но для монтажа электропроводки или подключения домашней бытовой техники, осветительных приборов, используют два варианта зажимов для проводов: серии 222 (разъемные) с возможностью перезаделать или изменить соединение и серий 773 и 273 — которых называют неразъемными.

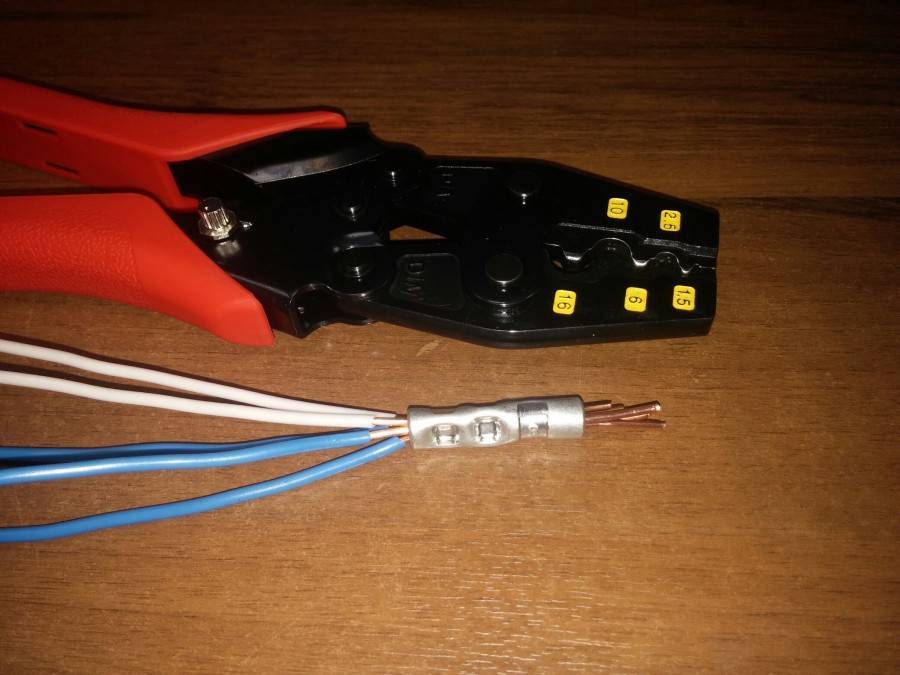

Опрессовка

Подсоединение производится с помощью специальной гильзы, соответствующей размерам пучка проводков. Гильза должна быть изготовлена из материала, аналогичному материалу кабеля.

Для обжатия изделия используются пресс-клещи, с помощью которых происходит опрессовка гильз. В домашних условиях некоторые люди зажимают гильзу пассатижами, однако установлено, что такое соединение будет непрочным и ненадежным.

Инструкция, как подсоединить провода таким способом:

• ориентируясь на длину гильзы, применяемой для осуществления работ, снимите с кабелей изоляционный материал;
• скрутите проводки в общий пучок и поместите в гильзу;
• произведите обжатие соединителя, используя пресс-клещи;
• заизолируйте полученное соединение термоусадкой или изолентой.

Удаление изоляции проводов

Эта технологическая операция является общей для всех способов соединения проводников. Прежде чем объединить провода в общий электрический узел, необходимо их зачистить от слоя изоляции.

Проще всего сделать эту работу при помощи монтерского ножа, но в этом случае существует возможность повреждения проводящей жилы. Чтобы избежать этого, нужно:

1. Положить провод на поверхность стола.
2. Указательным пальцем левой руки прижать его.
3. Удерживая нож в правой руке, надрезать изоляцию. При этом направить лезвие необходимо под углом к срезу, чтобы не повредить жилу. В противном случае возможен надлом проводника.
4. Пальцем левой руки прокрутить проводник на один оборот, чтобы надрезать изоляцию.
5. Снять срезанный кусочек изоляционной оболочки.

Опытные электромонтажники имеют в арсенале многофункциональный инструмент — стриппер, который предназначен для разделки кабелей и снятия изоляции. Это устройство не повреждает жилу при снятии изоляции с проводника любого сечения, так как имеет специальную калиброванную выемку под нужный диаметр провода.

Длина зачистки изоляции выбирается в соответствии со способом соединения проводников.

Соединение жил проводов и кабелей с помощью муфт

Если соединяемый кабель находится в земле, воде или под дождём, то обычные методы изолирования соединения не подходят. Даже если нанести на кабель слой силиконового герметика и обжать термоусадочной трубкой, это не даст гарантии герметичности. Поэтому необходимо использование специальных муфт.

Муфты есть в пластмассовом и металлическом корпусе, заливные и термоусаживаемые, высоковольтные и низковольтные, обычные и малогабаритные. Выбор муфты зависит от конкретных условий эксплуатации и наличия или отсутствия механических нагрузок.

Соединение проводов и кабелей, это один из самых важных моментов при электромонтаже. Поэтому все способы соединения электрических проводов должны обеспечивать хороший контакт. Плохой контакт или плохая изоляция может привести к короткому замыканию и пожару.

Соединение проводов наушников

Часто исправные наушники приходят в негодность из-за обрыва провода возле вилки. Но если есть сломанные наушники с целым штекером, можно заменить этот элемент, подсоединив провода.

Работа выполняется в таком порядке:

• кабель перерезается на вилке перед поврежденным местом, а от бракованных наушников — целиком;
• утеплитель снимается на максимальную длину 2 см;
• обнаруживается общий поток и проверяется целостность остальных ядер;
• внутренние жилы нарезаются следующим образом: одна не шевелится, обычная 5 мм, вторая вдвое больше;
• стыки длиной до 5 мм зачищены и залужены;
• на провода кладут термоусадочную трубку с запасом в 3 см по длине точки контакта;
• на концах надевается термоусадочная трубка длиной до 1 см, общая резьба остается свободной;
• жилы скручены и спаяны;
• готовые контакты загибаются наружу, закрываются термоусадочной трубкой и нагреваются пламенем зажигалки или спички.

Таким способом можно восстановить сломанные наушники.

Клеммные зажимы

Клеммники для соединения проводов дают одно неоспоримое преимущество, в них можно соединять жилы из разного металла. И здесь, и в других статьях мы уже неоднократно напоминали, что скручивать между собой провода из алюминия и меди запрещено. Образованная гальваническая пара в результате приведёт к возникновению коррозийных процессов и разрушению соединения

И не важно, насколько большой ток протекает в месте соединения. Поздно или рано, скрутка всё равно начнёт нагреваться

Выходом из такой ситуации как раз и являются клеммы.

Клеммная колодка

Наиболее простое и дешёвое решение – полиэтиленовые клеммные колодки. Они не отличаются высокой ценой и продаются в каждом магазине электротоваров.

Полиэтиленовый каркас рассчитан на несколько ячеек, внутри каждой располагается латунная трубочка (гильза). Кончики соединяемых жил нужно вставить в эту гильзу и зажать с помощью двух винтов. Очень удобны, что от колодки отрезается столько ячеек, сколько необходимо соединить пар проводов, к примеру, в одной распределительной коробке.

Но не всё так гладко, есть и недостатки. В комнатных условиях алюминий под винтовым давлением начинает течь. Придётся производить периодическую ревизию клеммных колодок и подтягивать контакты, где зафиксированы алюминиевые жилы. Если не делать этого своевременно, алюминиевая жила в клеммнике будет расшатываться, терять надёжный контакт, как следствие искрить, нагреваться, что может закончиться пожаром. С медными проводниками таких проблем не возникает, но не будет лишним производить периодическую ревизию и их контактов.

Клеммные колодки для соединения многожильных проводов не предназначены. Если в такие соединительные клеммы зажимать многожильные провода, то во время закручивания под давлением винта тонкие жилки частично могут поломаться, что приведёт к перегреву.

В случае, когда возникает необходимость зажатия многожильных проводов в клеммную колодку, то обязательно надо пользоваться вспомогательными штыревыми наконечниками

Очень важно правильно подобрать его диаметр, чтобы провод потом не выскочил. Многожильный провод необходимо вставить в наконечник, опрессовать при помощи плоскогубцев и зафиксировать в клеммнике

Как итог всего вышесказанного, клеммная колодка – идеальный вариант для одножильных медных проводов. С алюминиевыми и многожильными придётся соблюсти ряд дополнительных мер и требований.

Как использовать клеммные колодки показано в этом видео:

https://youtube.com/watch?v=AfdybUU-7tE

Клеммы на пластиковых колодках

Ещё один весьма удобный соединитель проводов – клемма на пластиковых колодках. От клеммных колодок этот вариант отличается ровным металлическим прижимом. В прижимной поверхности имеется выемка для провода, таким образом отсутствует давление на жилу от закручивающегося винта. Поэтому такие клеммы пригодны, чтобы соединять в них любые провода.

В этих зажимах всё предельно просто. Концы проводов зачищаются и помещаются между пластинами – контактными и прижимными.

Такие клеммы дополнительно оснащаются ещё прозрачной пластиковой крышкой, при необходимости её можно снять.

Самозажимные клеммы

Монтаж проводки с использованием таких клемм отличается простотой и быстротой.

Проводок нужно засунуть в отверстие до самого конца. Там происходит его автоматическая фиксация при помощи прижимной пластины, которая придавливает провод к лужёной шинке. Благодаря материалу, из которого сделана прижимная пластина, усилие прижима не ослабевает и сохраняется всё время.

Внутренняя лужёная шинка выполнена в виде медной пластины. Фиксировать в самозажимных клеммах можно и медные, и алюминиевые провода. Такие клеммы – одноразовые.

А если хотите зажимы для соединения проводов многоразового использования, то применяйте клеммники с рычажками. Подняли рычажок и в отверстие засунули провод, потом зафиксировали его там путём обратного нажатия. При необходимости рычажок снова поднимается и провод высовывается.

Старайтесь выбирать зажимы от производителя, который хорошо себя зарекомендовал. Особенно положительными характеристиками и отзывами обладают зажимы фирмы «WAGO

О преимуществах и недостатках рассказано в этом видео:

Скручивание

Скрутка – это самое простое соединение проводов. Достаточно зачистить их от изоляции, плотно скрутить вместе при помощи пассатижей – и можно испытывать. Да, такой монтаж имеет право на существование, однако не на длительное время, особенно если мы имеем дело с разными материалами проводников. Он может быть применен лишь в качестве временного соединения и при малейшей возможности должен быть заменен на более надежный. Кстати, в правилах устройства электроустановок (ПУЭ) этот монтаж вообще не упоминается, так как считается ненадежным и достаточно опасным.

Подобное соединение проводов категорически не рекомендуется для монтажа или ремонта электросетей, электропроводки в помещении и автомобиле.

Но есть и надежная скрутка, вернее, усовершенствованная. В продаже имеются колпачки ЗИС, специально предназначенные для повышения надежности скрутки. Они выполнены из несгораемого пластика, а внутри у них имеется конусообразная пружина. Поместив внутрь такого колпачка обычную скрутку, ее нужно провернуть до упора. Витки пружины под воздействием вашей силы разожмутся, а после надежно зафиксируют концы проводников вместе. Колпачку при этом достанется роль своеобразного электрического изолятора. Этот метод часто используется, чтобы обеспечить соединение проводов в коробке распределения жилого или производственного помещения.

Кратко о возможных вариантах коммутации

Электромонтажники пользуются различными приемами соединения проводников – от простейшей изолированной скрутки до обжима специальными гильзами.

Некоторые процедуры требуют дополнительных расходных материалов и специальных инструментов, другие выполняются вручную.

Вопрос о выборе наиболее надежных способов соединения стал актуальным, когда увеличилась нагрузка на домашнюю сеть – появилось множество мощных приборов, соответственно, ужесточились требования к применению проводников и электроустановок.

Точки соединения проводов – наиболее уязвимые места в цепи. Если контакты подключены неправильно, со временем происходит перегрев и искрение, провода могут оплавиться, вспыхнуть и причинить вред человеку и имуществу

Факторы, влияющие на выбор способа:

• суммарное сечение проводников;
• тип и способ изоляции кабелей;
• материал, из которого изготовлены провода;
• назначение коммутационного узла;
• внешние условия подключения;
• степень подвижности соединения и пр.

Монтажник на месте определяет, как он произведет коммутацию, с учетом перечисленных факторов. Многое зависит от его навыков пользоваться специальным инструментом (паяльником, сварочным аппаратом, обжимными клещами) и материалами, которые есть под рукой.

Однако профессионалы всегда имеют при себе монтажный комплект и используют способы, рекомендуемые нормами ГОСТ и ПУЭ.

Сегодня можно столкнуться с самыми разными вариантами соединения проводов:

Согласно ПУЭ 2.1.21, простая скрутка в принципе не должна использоваться для коммутации. Разрешены только сварка, пайка, опрессовка и различные виды зажимных устройств.

Для выполнения пайки или сварки не всегда под рукой есть специальное оборудование, особенно, если работы выполняет любитель. Поэтому целесообразно рассмотреть способы, которые являются одновременно надежными и доступными.

Снятие изоляционного слоя с проводов

Сразу хотелось бы остановиться на вопросе, который будет общим для любого способа. Перед тем, как соединять провода в общий электрический узел, их необходимо зачистить от верхнего изоляционного слоя.

Это можно сделать при помощи монтёрского ножа. Метод этот несложный, но велика вероятность повреждения токопроводящей жилы. Чтобы сделать всё правильно, надо чётко следовать пошаговой инструкции:

1. Расположите провод на какой-то ровной поверхности (типа стола).
2. Прижмите его указательным пальцем левой руки.
3. Правой рукой возьмите нож и слегка вдавите его в изоляционную оболочку провода. Чтобы не зацепить металлическую жилу, расположите его по направлению к срезу под углом. Если угол будет прямым, есть вероятность кругового надреза жилы, в результате чего она впоследствии может ломаться.
4. Держа нож в таком положении. Указательным пальцем левой руки медленно прокрутите проводник на один полный оборот, таким образом, надрезав изоляцию по всему кругу.
5. Остаётся только стянуть срезанный кусок изоляции.

Профессиональные электрики сейчас уже обязательно имеют в своём арсенале такое приспособление, как стриппер. Это многофункциональный инструмент, с его помощью можно снять изоляцию с провода или разделывать кабель. Он может быть простым, полуавтоматическим и автоматическим. Самое главное, что при снятии изоляции стриппером не повреждается токопроводящая жила. Под каждый стандартный диаметр жилы у подобного инструмента имеется калиброванное отверстие с режущей кромкой.

Длина, на которую необходимо зачищать жилы проводов, для каждого способа соединения разная.

Самозажимные устройства

Главный аргумент, который приводят противники использования скрутки, заключается в том, что контакт полученный таким способом греется.

Что может привести, и порой приводит, к серьезным происшествиям.

Разъемы с пружинными изолированными зажимами лишены этого недостатка. Делать такое приспособление начали в Европе несколько лет назад.

Если такой зажим правильно применять, то электрическая цепь будет служить без перебоев. На практике пока чаще используется сварка, хотя сторонников зажимного устройства со временем становится больше.

Соединение многожильных проводов с использованием самозажимных разъемов выполняется качественнее.

Обзор производителей и стоимость

клемма WAGO

В настоящее время, торговые предприятия представляют обширный ассортимент клемм, которые отличаются по ценовой категории и материальной базе.

Наиболее популярны следующие фирмы-производители:

1. WAGO. На торговом рынке наиболее популярные, так как отличаются надежностью и хорошим качеством. Долгий период эксплуатации. Отличается высокой стоимостью. В процессе изготовления применяется качественный материал.
2. ABB. Широкий ценовой диапазон, который зависит от качества необходимой детали.

Клеммы имеют широкий ценовой спектр, который устанавливает фирма-производитель.

Например, фирмы WAGO и ABB в своем ассортименте имеют следующие варианты:

1. WAGO1+1 (для одножильного или многожильного проводника). Стоимость 12рублей.
2. WAGO 2 (одножильного или многожильного проводника). Стоимость 15 рублей.
3. WAGO 5 (предназначен для одножильного или многожильного проводника). Стоимость 30 рублей.
4. Клеммная колодка фирмы ABB 10/10 R Стоимость 126 рублей.
5. Клеммная колодка фирмы ABB 10/10 R Стоимость 115 рублей.
6. Клеммная колодка Navigator. Стоимость 134 рубля.

Прежде, чем выбрать клеммы, стоит обратить внимание на вид монтажных работ и качество изготовление. Это поможет избежать дефектов в процессе передачи электрической энергии по проводникам, что является гарантом длительного срока эксплуатации компонента

LEGRAND

Винтовые коммутаторы этого производителя – самый популярный товар в этой категории. Латунные изделия покрыты никелем и могут надежно противостоять мощным перепадам температуры. Такие клеммы отличаются высокой прочностью и широким размерным рядом.

Чтобы при монтаже и эксплуатации было удобно различать провода, клеммы выполнены в разных цветовых вариантах

WAGO

Продукция французской фирмы гарантирует прочное соединение проводки разного вида и сечения. Устройства отлично сопротивляются возможной вибрации и растяжению и устанавливаются без спец инструментов. Основной материал французских клеммников – облуженная медь, дающая хороший контакт с низким сопротивлением. Некоторые модели заполнены антикоррозионным гелем.

Ассортимент продукции WAGO позволяет подобрать изделие под любую задачу

WIEDMULLER

Еще один европейский бренд предлагает полторы сотни моделей клемм. Основу ассортимента составляют винтовые соединения, выполненные по технологии DIN.

Клеммы WIEDMULLER

PHOENIX CONTACT

Немецкий производитель отличается отличным качеством продукции. Он предлагает более 200 видов различных коммутаторов для разных типов соединений. Среди представленных моделей есть устойчивые к повышенной влажности и взрывоопасности.

Клеммники PHOENIX CONTACT отличаются повышенной прочностью

Способы соединения проводов или кабелей между собой

Места соединения двух проводников должны удовлетворять следующим требованиям:

• надежность;
• механическая прочность.

Соблюсти эти условия можно и при соединении проводников без спайки.

Опрессовка

Этот метод требует наличия специального оборудования. Опрессовка проводов гильзами проводится как для медных, так и для алюминиевых проводов разных диаметров. В зависимости от сечения и материала выбирается гильза.

Алгоритм опрессовки:

• зачистка изоляции;
• зачистка проводов до чистого металла;
• провода нужно скрутить и вставить в гильзу;
• проводники обжимаются при помощи специальных клещей.

Подбор гильзы вызывает основные сложности. Неправильно выбранный диаметр не сможет обеспечить надежного контакта.

Болтовое соединение

Для контакта используются болты, гайки и несколько шайб. Место соединения получается надежным, но сама конструкция занимает много места и неудобна при укладке.

Порядок соединения такой:

• зачистка изоляции;
• зачищенная часть укладывается в виде петли с диаметром, равным сечению болта;
• на болт надеваются шайба, затем один из проводников, другая шайба, второй проводник и третья шайба;
• конструкция затягивается гайкой.

С помощью болта можно соединить несколько проводов. Затягивание гайки производится не только руками, но и ключом.

Клеммники

Клеммник представляет собой контактную пластину в полимерном или карболитовом корпусе. С их помощью соединить провода может любой пользователь. Соединение происходит в несколько этапов:

• зачистка изоляции на 5-7 мм;
• удаление оксидной пленки;
• установка проводников в гнезда друг напротив друга;
• фиксирование болтами.

Плюсы – можно соединить кабели разных диаметров. Недостатки – можно соединить только 2 проводка.

Виды клеммников для многожильных и одножильных кабелей

Всего существует 5 основных видов клеммников:

• ножевые и штыревые;
• винтовые;
• зажимные и самозажимные;
• колпачковые;
• ужимные типа «орех».

Первый вид используется редко, они не рассчитаны на большие токи и имеют открытую конструкцию. Винтовые клеммы создают надежный контакт, но не подходят для соединения многожильных кабелей. Зажимные клеммники – самые удобные в применении приборы, для их установки не нужно специальное оборудование. Колпачковые также используются часто, но в отличие от зажимных приборов колпачки можно использовать неоднократно. «Орех» практически не используется.

Клеммы в распределительной коробке (медные или металлические)

Клеммы являются самым распространенным способом соединения в распределительной коробке. Они стоят дешево, легко монтируются, обеспечивают надежную фиксацию контакта и могут использоваться для соединения меди и алюминия. Недостатки:

• дешевые приборы обладают низким качеством;
• соединить можно только 2 провода;
• не подходят для многожильные проводов.

Самозажимные клеммники WAGO

Используется 2 вида клеммников Ваго:

• С плоскопружинным механизмом – их еще называют одноразовыми, так как повторное использование невозможно. Внутри находится пластина с пружинными лепестками. При установке проводника лепесток отжимается, а провод зажимается.
• С рычажковым механизмом. Это наилучший вариант соединителя. Зачищенный проводник вставляется в клемму, зажимается рычажок. Возможна повторная установка.

При правильной эксплуатации клеммники Ваго работают 25-30 лет.

Использование наконечников

Для подключения используют 2 вида наконечников и гильз:

• в первых соединение производится внутри изделия;
• во втором оконцевание двух электропроводов происходит разными наконечниками.

Соединение внутри гильзы или наконечника является прочным и надежным. Также существуют специальные гильзы для подсоединения медных и алюминиевых проводов.

Пайка наконечников электропроводки

Наконечники соединяются с проводком при помощи пресса. Если его нет, можно обеспечить контакт путем пайки.

Электропровод и наконечник внутри облуживается, зачищенный кабель заводится внутрь.

Всю конструкцию на контакте надо обмотать стекловолоконной лентой, прогреть горелкой до плавления олова.

Назначение распределительных коробок

Распредкоробка может иметь любую форму – квадратную, прямоугольную, круглую или даже овальную

При прокладке электропроводки ее разводят равномерно от щитка ко всем помещениям. В каждом из них провода вновь разветвляются и уходят к конечным точкам потребления: розеткам, выключателям, светильникам и пр. В узловых точках устанавливаются распредкоробки – пустотелые конструкции, предназначенные для сокрытия мест разводки. Их заделывают в стену в 10-30 см от потолка или оставляют снаружи в виде накладных устройств.

Основное предназначение подобных конструкций – защита мест соединения от контакта с горючими материалами, физических повреждений, пыли и влаги. Кроме того, выполняют распределительные коробки и эстетическую роль, закрывая места пайки или не слишком эстетичные клеммы.

По ГОСТ Р 50571.15-97, для доступа к содержимому такие конструкции снабжаются крышками или дверцами. Отверстия по бокам предназначены для вывода проводов. Замуровывать их без возможности свободного открытия запрещено. Даже при монтаже коробки в стену ее крышка должна находиться на поверхности и открываться быстро и без усилий. Иногда распредкоробки могут содержать уже встроенные клеммы.

Изделия, предназначенные для внутренней проводки, должны иметь уровень защиты IР20-30 и выполняться из полистирола, полипропилена. Степень защиты распаечных коробок, монтируемых во взрывоопасных зонах – IР44. Конструкции, устанавливаемые вне помещений, изготавливаются из атмосферостойких материалов и имеют уплотнительные швы.

Согласно ПУЭ, соединение проводов скруткой в распределительной коробке может использоваться только временно, при тестировании сети. Для постоянного использования она запрещена. Ведь провода на этом участке будут перегреваться, что может привести к пожару.

Двухтрубная система отопления частного дома: устройство, типы систем, схемы, компоновка, разводка, монтаж и запуск системы (Фото & Видео) +Отзывы

Ошибка №10 – Повторный монтаж и демонтаж

Демонтаж прокалывающего зажима возможен, а вот повторная его установка недопустима!

Прокалывающие элементы (зубчики) очень сильно деформируются и при повторном подключении попросту не обеспечат хорошего контакта.

Кстати, по поводу демонтажа, хоть это теоретически и разрешено, однако если вам требуется переподключить или заменить ввод, то лучше старый прокол вообще не трогать, а поставить рядом с ним еще один.

Убирая зажим со старого места, вы тем самым нарушаете герметичность и оголяете места проколов.

Через них влага будет проникать в СИП. Для надежного изолирования потребуется специальная герметичная лента, которую не так-то и просто достать.

Как сделать скрутку с пайкой для создания надежного электрического контакта: 3 способа

При пайке создается надежный электрический контакт за счет проникновения расплавленного припоя во все пустоты. Между витками скрутки и припоем создается прочное сцепление взаимной диффузии обоих металлов.

Пайка обеспечивает гарантированно долговечный электрический контакт, обладающий хорошей проводимостью. Она требует соблюдения определенной технологии и качественной подготовки.

С проводов надо снять изоляцию, зачистить металл жил от окислов, пропитать его флюсом. Он уберет с подготавливаемой поверхности все органические загрязнения.

Кислотные флюсы, например, раствор цинка в серной кислоте или аспирин сложно удалить с поверхности спаянных деталей. Оставшиеся капельки со временем вступают химическую реакцию с металлом жил, нарушают их проводимость.

Для пайки электрических схем используют канифоль. Ее можно растворить в этиловом спирте и наносить кисточкой на соединяемые провода.

При пайке скруток подготовленный раствор флюса удобно держать в небольшом флаконе и просто окунать в него зачищенные и скрученные провода поочередно. Так работать можно на высоте.

Обычные электрические паяльники с резистивным нагревом затрудняют такую работу: требуется выполнять много действий по распределению припоя по поверхности скрутки и хорошо прогревать ее.

Для электрических проводов бытовой сети удобно пользоваться газовыми паяльниками, пламя которых направляют на специальный тигель с припоем, закрепленный на удалении от горелки.

Обработанную раствором канифоли скрутку, даже расположенную высоко над потолком в распределительной коробке, помещают на короткое время в тигель с расплавленным припоем и извлекают.

Аналогичную работу можно выполнять электрическим паяльником для полипропиленовых труб. Определенная часть электриков приспособилась хорошо и быстро пропаивать им скрутки.

Еще один современный способ получения качественной пайки практически любых металлов заключается в использовании паяльной пасты, которая специально создана для применения в электромонтажных работах.

Ее просто наносят палочкой на скрутку, как показано ниже для алюминиевой проволоки, и затем прогревают в пламени горелки.

Сцепление металлов отличается хорошей проводимостью тока. При небольших объёмах электромонтажных работ в квартире можно вполне обойтись пламенем обычной зажигалки.

Паста обладает нейтральной кислотностью с pH порядка 7,5. Она экономно расходуется. Если на месте спайки осталось много флюса, то его легко смыть водой и протереть бумажной салфеткой.

Паяльную пасту ELP рекомендуют для соединения проводов из разных металлов, включая и медь с алюминием. Она исключает эффект создания гальванопары за счет явления диффузии, создаваемой при частичном проникновении припоя в поверхностный слой спаиваемых проводов.

А что там свежего в группе ВК СамЭлектрик.ру?

Подписывайся, и читай статью дальше:

После счетчика исходно шли два автомата на 25Ампер, с их выходных клемм я запитал вот такой электрощиток:

Электрощиток, в котором установлена правильная защита электропроводки от перегрузки

Точную схему подключения сейчас не помню, но это сейчас не суть важно. Установил такие коробки:. Установил такие коробки:

Установил такие коробки:

Устанавливаем распределительные коробки для соединения проводов

Почему две коробки вместо одной? Нужно будет всё вместить – все провода и клеммы. Кроме того, при обрезке горелых концов проводов они становятся короче.

Из этого места расходятся провода на всю квартиру (и медные, и алюминиевые), а приходят два кабеля ВВГ 3х2,5:

Соединение проводов в распределительной коробке различными клеммниками

В данном случае я использую для соединения розеточных цепей клеммную колодку TB2504.

Для соединения цепей освещения – клеммы Ваго. Вот, поближе:

Соединение медных и алюминиевых проводов с помощью клемм

За такие соединения я вполне спокоен, и могу дать многолетнюю гарантию на такой ремонт электропроводки.

Как правильно снять изоляцию

С проводов любого типа металла важно правильно снять изоляцию. Это можно сделать хорошо заточенным ножом, но при неправильном усилии токопроводящая жила повреждается

Чтобы этого не случилось, специалисты дают следующую инструкцию:

• Нужно положить провод на ровную поверхность.
• Левым указательным пальцем нужно его прижать.
• Взяв нож в правую руку, следует постепенно вдавить его в изоляцию провода. Нельзя допускать надрез под прямым углом, это повредит металлическую жилу.
• Зафиксировав нож в таком положении, медленно крутим провод большим пальцем левой руки. Получается круговой надрез изоляции.
• Отрезанную изоляцию нужно снять.

Существует инструмент, предназначенный как раз для подобных работ. Он имеется у многих профессиональных электриков, и называется – стриппер. С его помощью можно разделать кабель. Этот инструмент очень удобен, и не повреждает металлическую жилу провода.

Соединение проводов опресовкой №1.

Используя широко распространенные разъемы типа «мама», «папа» можно выполнить крепкое электрическое соединение автомобильных проводов. Вот правда для выполнения прочного соединения проводов потребуется специнструмент. Достоинства: механическая прочность, хороший электрический контакт, замечательная гибкость, т. к. длина соединения 8-10 мм, возможность подключения дополнительного провода к штатной проводке автомобиля с незначительным ее повреждением, низкая цена соединения. Недостатки: очень трудно подобрать подходящий инструмент, дороговизна инструмента.

Оценка соединения:

1. электрический контакт – ;
2. механическая прочность – ;
3. защита от влаги — (зависит от изоляционного материала);
4. гибкость соединения –
